液压支架的工作原理及组成

液压支架液压系统设计1. 引言液压支架是一种常见的起重设备，采用液压系统作为动力来源，实现起重、下降和平衡等功能。

本文将介绍液压支架液压系统的设计。

2. 液压系统的工作原理液压支架液压系统由液压油箱、液压泵、液压缸、液压阀和控制系统等组成。

其工作原理如下：1.液压油箱：储存液压油，并通过滤油器保证液压油的清洁。

2.液压泵：将液压油从油箱中抽取出来，并提供所需的压力。

3.液压缸：接受由液压泵提供的液压力，产生线性位移或力。

4.液压阀：通过控制液压油的流通，实现液压系统的各种功能。

5.控制系统：根据需要，控制液压阀的开关，从而控制液压缸的运动。

3. 液压系统的设计要点在设计液压支架液压系统时，需要考虑以下几个要点：3.1. 压力需求液压系统根据使用场景的需要，确定所需的最大工作压力。

根据工作压力来选择液压泵和液压缸的类型和规格。

3.2. 流量需求根据液压系统所需的最大流量来确定液压泵的流量大小。

同时，也需要考虑液压管路的直径和长度，以保证流量传输的顺畅。

3.3. 控制方式液压支架液压系统可以采用手动控制或自动控制方式。

手动控制需要人工操作控制阀，而自动控制可以通过传感器和控制器实现。

3.4. 安全考虑在设计液压系统时，需要考虑安全因素，例如应采用双重液压回路设计，避免单点故障导致系统失效；选择具有过载保护功能的液压阀，以保护系统和操作人员的安全。

4. 液压系统的组成部分液压支架液压系统由以下几个组成部分构成：4.1. 液压油箱液压油箱用于储存液压油，具有适当的容量和良好的密封性能。

油箱上还需设置油面高度计和油温计等监测装置，方便操作人员了解液压系统的工作状态。

4.2. 液压泵液压泵负责将液压油从油箱中抽取出来，并提供所需的压力。

常见的液压泵有齿轮泵、叶片泵和柱塞泵等，选择时需考虑流量、压力和效率等因素。

4.3. 液压缸液压缸接受液压泵提供的液压力，产生线性位移或力。

液压缸的规格取决于所需的工作压力、位移和力大小。

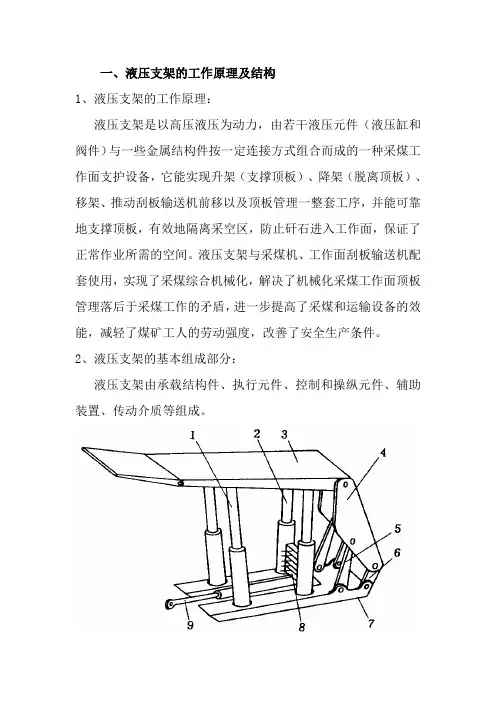

一、液压支架的工作原理及结构1、液压支架的工作原理：液压支架是以高压液压为动力，由若干液压元件（液压缸和阀件）与一些金属结构件按一定连接方式组合而成的一种采煤工作面支护设备，它能实现升架（支撑顶板）、降架（脱离顶板）、移架、推动刮板输送机前移以及顶板管理一整套工序，并能可靠地支撑顶板，有效地隔离采空区，防止矸石进入工作面，保证了正常作业所需的空间。

液压支架与采煤机、工作面刮板输送机配套使用，实现了采煤综合机械化，解决了机械化采煤工作面顶板管理落后于采煤工作的矛盾，进一步提高了采煤和运输设备的效能，减轻了煤矿工人的劳动强度，改善了安全生产条件。

2、液压支架的基本组成部分：液压支架由承载结构件、执行元件、控制和操纵元件、辅助装置、传动介质等组成。

图—1液压支架的组成1—前立柱；2—后立柱；3—顶梁；4—掩护梁；5—前连杆；6—后连杆；7—底座；8—操作阀；9—推移千斤顶⑴承载结构件有：顶梁、掩护梁和底底座等。

顶梁是直接与顶板相接触，并承受顶板岩石载荷的支架部件；掩护梁是阻挡采空区冒落矸石不涌入工作面空间，并承受冒落矸石的载荷，以承受顶板水平推力的部件；底座是直接与底板相接触，传递顶板压力到底板并承受顶板压力的支架部件。

⑵执行元件有：立柱和各种千斤顶。

立柱是支撑在顶梁（或掩护梁）和底座之间直接或间接承受顶板载荷的油缸，立柱是支架的主要动力执行元件，它的结构强度和结构形式决定了支架的支撑力的大小和支撑高度范围；千斤顶是除立柱以外的各种油缸，它完成推移刮板输送机、移设支架和调整支架及完成各种保护动作等。

⑶控制和操纵元件有：操纵阀、截止阀及各种油缸的控制阀等。

操纵阀是用以操纵支架各执行元件动作的阀，它是支架的动作指挥元件。

根据支架的执行元件多少及对动作的要求不同，操纵阀的结构也不一样。

液压支架上所用的控制阀较多，但油缸控制阀只有液控单向阀和安全阀。

⑷辅助装置：除上述三项构件以外的其它构件。

它包括推移装置、复位装置、挡矸装置、护帮装置、防倒防滑装置、喷雾装置和照明等。

浅谈液压支架的维修与保养一、液压支架的结构和工作原理我们需要了解液压支架的结构和工作原理。

液压支架通常由液压缸、油泵、油管、压力表等部件组成。

在工作过程中，油泵会将液压油输送到液压缸中，由于液压系统的作用，液压缸会产生强大的推拉力，支撑或固定机器设备。

液压支架主要靠液压力来完成工作，需要保证液压系统的正常运行和稳定输出力。

二、液压支架的维修1. 定期检查液压油液压油在液压支架中起着非常重要的作用，它不仅传递液压力，还起到润滑和密封作用。

定期检查液压油的性质和量是非常必要的。

通常情况下，液压油应该是清澈透明的，不含杂质和水分。

如果液压油出现变质或者污染的情况，就需要及时更换。

还要保证液压油的数量充足，以保证液压系统正常工作。

2. 清洁液压系统液压支架在长时间运行后，液压系统内部会积聚污物和杂质，这些杂质会影响液压系统的正常工作。

定期清洁液压系统是非常重要的。

清洁液压系统主要包括清理油箱、更换过滤器、清洗油管等步骤。

这些工作可以有效减少液压系统的故障几率，延长液压系统的使用寿命。

液压缸和油泵是液压支架中最核心的部件。

定期检查液压缸和油泵的工作状态，包括密封性能、润滑情况、推拉力是否正常等。

如果发现液压缸或油泵出现故障，及时修理或更换是非常必要的，以保证液压支架的正常工作。

4. 检查管路和接头液压支架的管路和接头也是非常重要的部件，它们负责输送液压油到液压缸中。

定期检查管路和接头的完整性和密封性是非常必要的。

如果发现管路或接头出现磨损或者泄漏，要及时修理或更换，以避免液压系统的故障发生。

5. 其他维修工作除了以上几点，液压支架的维修还包括其他一些工作，如检查压力表、保护装置、电气元件等，确保所有的配件和部件都处于良好的状态。

液压支架的保养是非常重要的，它可以保证液压支架的长期稳定运行。

1. 加强润滑在液压支架的运行过程中，润滑是非常重要的。

定期给液压缸和油泵等部件做润滑保养工作，可以减少磨损，延长部件的使用寿命。

液压支架的名词解释液压支架是一种工程设计中常用的设备，广泛应用于建筑、桥梁、舞台等需要临时支撑的场合。

它通过利用液压原理，实现对重物的支撑和调整，具有承载能力强、操作简便、稳定可靠等特点。

液压支架主要由液压缸、支撑柱和液压控制系统等部分组成。

液压缸是液压支架的核心部件，能够通过液体的压力来推动支撑柱的伸缩，进而实现对重物的支撑或调整。

液压控制系统则负责控制液压缸的工作，通过控制液压油的进出来控制液压缸的运动。

液压支架的工作原理基于帕斯卡原理，即在一个封闭的液体容器中，施加于液体上的压力会均匀地传递到容器的各个部分。

因此，当液压系统中的液压油受到一定压力时，它会推动液压缸的活塞，从而将压力传递到支撑柱上，使其伸缩或固定。

通过增减液压油的进出量，液压支架能够实现对支撑高度的调整。

液压支架在建筑领域中的应用非常广泛。

在大型建筑施工中，由于结构需要，常常需要进行高度的调整和支撑。

传统的支撑方式常常比较麻烦且不够稳定，而液压支架则能够灵活地调整高度，并且能够承载较大的重量，更加稳定可靠。

同时，液压支架还能够根据施工进度的变化，实时调整支撑高度，使施工过程更加顺利。

液压支架还广泛应用于桥梁建设中。

在桥梁的施工和维护过程中，常常需要进行临时支撑和调整。

液压支架不仅能够适应不同形状的桥梁结构，还能够承受桥梁所受到的荷载，提供稳定的支撑，确保施工和维护过程的安全。

此外，液压支架还常用于舞台和展览搭建等场合。

在演出和展览的过程中，需要搭建临时的舞台或展台，而液压支架能够满足不同高度的要求，并能够在演出或展览结束后方便地进行拆卸和储存。

综上所述，液压支架是一种利用液压原理实现对重物支撑和调整的设备。

它通过液压系统的控制，能够提供稳定可靠的支撑，适用于建筑、桥梁、舞台等多个领域，帮助实现工程的顺利进行。

矿用液压支架工作原理
矿用液压支架是煤炭开采过程中常用的设备，用于支撑煤矿的顶板和保障矿工的安全。

其工作原理如下：
1. 液压系统：矿用液压支架内设有液压系统，包括一个液压油箱、液压泵、液压阀和液压缸等组件。

液压泵通过供油来给液压系统提供动力。

2. 液压缸：液压支架内的液压缸是关键的执行部件。

常见的液压支架通常由数个液压缸组成，液压缸内有活塞活动。

在液压系统的控制下，液压缸可以实现伸缩和锁定功能。

3. 支撑工作：在采煤过程中，液压支架首先被放置在需要支撑的位置，然后通过控制液压泵和阀门，使液压缸活塞伸缩。

液压缸的伸缩过程可以根据需要进行调整，以适应不同的矿井条件。

4. 锁定功能：当液压支架达到所需的支撑高度后，液压缸会被锁定，保持支撑状态。

通过液压阀控制液压缸的液压油流，确保液压支架在设计高度下的稳定性和可靠性。

总之，矿用液压支架工作原理是通过液压系统控制液压缸的伸缩和锁定功能，以支撑煤矿的顶板，并确保矿工的安全。

这种工作原理使得液压支架具有结构紧凑、调节方便、支撑稳定的特点。

液压支架工作原理说明一、液压支架的基本形式:1.支撑式液压支架：顶梁较长一般超过4M左右，立柱垂直于底座，有较强的支撑力。

2.掩护式液压支架：顶梁较短一般超过3.5M左右，带有掩护梁，分隔采空区和作业空间，立柱倾斜分布，作业空间和通风断面较大。

3.支撑掩护式液压支架：有上述两种支架的优点，采用四连杆机构，能更好的承受顶板水平分力和扭转分力，有较强的支撑和切顶作用，但价格较贵。

二、液压支架的型号及规格：1.掩护式支架：2．放顶煤支架：3.履带行走式支架：4.过渡支架：三、液压支架的结构：顶梁、掩护梁、前连杆、后连杆、底座、推杆、单侧护装置、立柱、各种千斤顶、液压系统、支架设置销轴等连接机构。

1-护帮装置；2-顶梁；3-推杆；4-底座；5-立柱；6-操纵装置；7-顶梁活动侧护板；8-推移千斤顶；9-掩护梁活动侧护板；10-平衡千斤顶；11-掩护梁；12-前连杆；13-后连杆1.侧护板的作用：侧护板的作用：消除相邻支架的架间间隙，防止冒落矸石进入支护空间；作为支架移架过程中的导向板；防止支架落后倾倒；调整支架的间距2.顶梁：顶梁是用于支护、控制、管理工作面上方的顶板，顶板的压力通过顶梁传递到两根立柱上。

为了更好地支护煤壁上方刚暴露出的顶板，顶梁前端上翘，顶梁为双侧活动侧护板。

ZY10000/27/56D 型液压支架顶梁结构图3.伸缩梁伸缩梁是由钢板拼焊成的整体结构，它的主要作用是超前支护。

当采煤机采过后，没有移架前伸缩梁伸出，护住顶板，可实现及时支护；当煤壁出现片帮时，伸缩梁可伸入煤壁线以内，及时维护顶板，避免引发冒顶。

3.掩护梁：Z110000/27/56D 型液压支架掩护梁结构图顶板来压后，经顶梁和掩护梁连接销轴，把来压传递到掩护梁上，再通过掩护梁传递到连杆以及底座上。

再传递过程中掩护梁承受扭矩、弯矩的作用。

而且还受到顶板冒落矸石的冲击。

因此要求掩护梁有足够的强度与刚度。

4.底座：底座承受顶板经立柱、掩护梁、连杆等传递的各种力及力矩，然后传递到底板上。

一、液压支架的工作原理及结构1、液压支架的工作原理：液压支架是以高压液压为动力，由若干液压元件（液压缸和阀件）与一些金属结构件按一定连接方式组合而成的一种采煤工作面支护设备，它能实现升架（支撑顶板）、降架（脱离顶板）、移架、推动刮板输送机前移以及顶板管理一整套工序，并能可靠地支撑顶板，有效地隔离采空区，防止矸石进入工作面，保证了正常作业所需的空间。

液压支架与采煤机、工作面刮板输送机配套使用，实现了采煤综合机械化，解决了机械化采煤工作面顶板管理落后于采煤工作的矛盾，进一步提高了采煤和运输设备的效能，减轻了煤矿工人的劳动强度，改善了安全生产条件。

2、液压支架的基本组成部分：液压支架由承载结构件、执行元件、控制和操纵元件、辅助装置、传动介质等组成。

图—1液压支架的组成1—前立柱；2—后立柱；3—顶梁；4—掩护梁；5—前连杆；6—后连杆；7—底座；8—操作阀；9—推移千斤顶⑴承载结构件有：顶梁、掩护梁和底底座等。

顶梁是直接与顶板相接触，并承受顶板岩石载荷的支架部件；掩护梁是阻挡采空区冒落矸石不涌入工作面空间，并承受冒落矸石的载荷，以承受顶板水平推力的部件；底座是直接与底板相接触，传递顶板压力到底板并承受顶板压力的支架部件。

⑵执行元件有：立柱和各种千斤顶。

立柱是支撑在顶梁（或掩护梁）和底座之间直接或间接承受顶板载荷的油缸，立柱是支架的主要动力执行元件，它的结构强度和结构形式决定了支架的支撑力的大小和支撑高度范围；千斤顶是除立柱以外的各种油缸，它完成推移刮板输送机、移设支架和调整支架及完成各种保护动作等。

⑶控制和操纵元件有：操纵阀、截止阀及各种油缸的控制阀等。

操纵阀是用以操纵支架各执行元件动作的阀，它是支架的动作指挥元件。

根据支架的执行元件多少及对动作的要求不同，操纵阀的结构也不一样。

液压支架上所用的控制阀较多，但油缸控制阀只有液控单向阀和安全阀。

⑷辅助装置：除上述三项构件以外的其它构件。

它包括推移装置、复位装置、挡矸装置、护帮装置、防倒防滑装置、喷雾装置和照明等。
