液压支架工作原理和分类

格式：ppt
大小：275.00 KB
文档页数：7

下载文档原格式

机械毕业设计(论文)-ZY2017液压支架设计【全套图纸】 .doc

机械毕业设计（论文）-ZY2017液压支架设计【全套图纸】 .doc内蒙古科技大学本科生毕业设计说明书题目：液压支架设计学生姓名：学号：200540401313专业：机械设计制造及其自动化班级：机械2005-3班指导教师：摘要 (2)Abstract (3)1.液压支架的概述 (5)1.1液压支架的组成和分类 (5)1.1.1液压支架的组成 (5)1.1.2液压支架的分类 (5)1.2液压支架的用途 (7)1.3液压支架的工作原理 (8)1.4液压支架的支护方式 (10)2液压支架的选型 (12)2.1液压支架的选型原则 (12)2.1.1概述 (12)2.1.2影响架型选择的因素 (12)2.1.3液压支架的选型过程 (13)2.1.4液压支架支撑力分布与承载的关系 (15)3液压支架的结构尺寸设计 (17)3.1液压支架设计的基本要求和基本参数 (17)3.1.1液压支架的设计目的 (17)3.1.2设计时对液压支架的基本要求 (17)3.1.3设计液压支架必需的基本参数 (18)3.1.4液压支架架型的确定 (18)3.2液压支架的参数确定 (19)3.2.1液压支架的高度确定 (19)3.2.2支架伸缩比 (20)3.2.3支护强度 (20)3.2.4支架间距 (21)3.2.5底座长度 (21)4四连杆机构的设计 (22)4.1四连杆机构的作用 (22)4.2四连杆机构与附加力的影响 (23)4.2.1附加力对液压支架受力的影响 (23)4.2.2掩护梁上铰点至顶梁顶面之距和后连杆下铰点至底座底面之距对支架受力的影响 (27)4.2.3后连杆与掩护梁长度比值对支架受力的影响 (27)4.3四连杆机构的几何作图法 (28)4.3.1掩护梁和后连杆长度的确定 (28)4.3.2几何作图法作图过程 (29)4.4四连杆机构的计算机设计法 (31)4.4.1、目标函数的确定 (31)4.2.2、四连杆机构的几何特征 (32)4.3.3、四连杆机构各部尺寸的计算 (32)4.3.4、四连杆机构的优选 (34)4.3.5、求掩护梁上铰点轨迹坐标 (34)4.3.6、语言程序编制 (34)5．掩护式液压支架部件设计 (41)5.1顶梁参数的确定 (41)5.1.1顶梁的作用及用途 (41)5.1.2顶梁的结构型式的确定 (41)5.1.3支架工作方式对支架顶梁长度的影响 (41)5.1.4配套尺寸对顶梁长度的影响 (42)5.1.5顶梁断面形状 (42)5.1.6顶梁长度的计算 (42)5.2立柱参数的确定 (45)5.2.1支架立柱数的确定 (45)5.2.2支架立柱的支撑方式 (45)5.2.3立柱的技术参数确定 (45)5.2.5．安全阀压力与立柱工作阻力的确定 (46)5.2.6立柱柱窝位置的确定 (47)5.3推移千斤顶技术参数确定 (50)5.3.1推移千斤顶 (50)5.4平衡千斤顶的技术参数的确定 (51)5.4.1确定平衡千斤顶的行程 (51)5.5侧护板 (54)5.5.1侧护板的选择 (54)5.5.2、侧护装置的作用 (54)5.5.4、侧护板尺寸的确定 (55)5.6掩护梁和四连杆机构 (55)5.6.1掩护梁 (55)5.7四连杆机构 (56)5.8底座 (57)5.8.1底座的作用及用途 (57)5.8.2底座的结构型式 (57)5.8.3底座主要尺寸的确定 (58)6.液压支架受力分析与计算 (60)6.1顶梁的受力分析和计算 (60)6.2顶梁载荷的分布 (63)6.3底座接触比压的计算 (64)6.4底座载荷分布 (64)6.5底座接触比压 (65)7.液压支架的强度设计 (69)7.1液压支架在强度设计时的强度条件 (69)7.2液压支架各结构件强度校核 (70)7.2.1顶梁强度校核 (70)7.2.2立柱强度校核 (75)7.2.3底座强度校核 (78)8.液压系统设计及液压部件检修 (82)8.1立柱和千斤顶 (82)8.2支架液压阀 (83)8.2.1液控单向阀 (83)8．2.2安全阀 (84)8.2.3操纵阀 (84)8.2.4液压支架液压阀的密封技术分析 (85)8.3液压支架的控制方式 (86)8.3.1手动控制 (86)8.3.2自动控制 (86)8.4液压部件的检修 (87)8.4.1立柱的检修 (87)8．4.21KDF型液控单向阀的检修 (88)8.4.31CF型操纵阀的检修 (89)8.4.41YF型安全阀的检修 (89)9.液压支架的安装与使用 (91)9.1在移架过程中，输送机避免产生后退现象 (91)9.2采煤机在工作时，保证支架和输送机之间不发生位移的措施 (91)9.3单伸缩立柱的机械加长杆在工作面的调节 (92)9.4左、右工作面改变时，侧护板的改装 (92)9.5液压支架在工作中常见的破坏形式及易损部件 (92)9.6底座焊接时，前、后连杆销轴孔保证同轴度的方式 (92)9.7移架时“啃底”的原因 (93)9.8移架时采用邻架操作和本架操作的优缺点及邻架操作时人员站立地点的选择 (93)9.9成组支架电液程序控制的工作方式 (93)9.10移架速度及计算 (94)致谢辞 (96)参考文献 (101)摘要综合机械化采煤是煤矿技术进步的标志，是煤矿增加产量、提高劳动效率、增加经济效益的重要手段。

液压支架的工作原理.

2 P D pa n(kN ) 4
F
0
t 0 t1
t
t2
二、支架的承载过程。承载过程可分为三个阶段： 1、初撑阶段在升架过程中，从顶梁接触顶板，至立柱下腔液体压力逐渐升高到泵站压力为止为初撑阶段。初撑力 2
Pc
式中 D——支架立柱的缸径，m； n——支架立柱的数量； Pb——泵站工作压力，MPa；初撑力的大小取决于泵站工作压力、立柱缸径和立柱数量。较大的初撑力能防止直接顶过早因下沉而离层，减缓顶板下沉速度，增加稳定性，提高支撑系统刚度，所以应提高初撑力，一般采用提高Pb的办法，防止缸径过大。
4
D pb n(kN )
2、增阻阶段初撑结束后，操纵阀回中位，液控单向阀关闭，立柱下腔液体被封闭。随着板的下沉，立柱下腔的液体压力逐渐升高，支架的支撑力增大，呈现承载增阻状态，这就是支架的增阻阶段。 3、恒阻阶段当立柱下腔内压力P随顶板的压力的增大而升到安全阀 5的调定压力时，安全阀开启溢流，立柱下缩，支架降低，顶板压力减小，立柱下腔压力随之降低，降低到安全阀调定值时，安全阀又关闭。随着顶板继续下沉，安全阀重复着这一过程，支撑力维持在某一恒定数值上，即呈恒阻特性，这就是恒阻阶段。此时，支架对顶板的支撑力称为工作阻力，它是由支架安全阀调定a。工作阻力标志着支架的最大承载能力。支架的恒阻特性不但对支架自身有安全保护作用，还防止因支撑力过大而压碎顶板。上述承载过程可由支架的工作特性曲线P—t曲线： t0、t1、t2分别为初撑、增阻、恒阻 p 阶段的时间。支架工作阻力与支护 p 面积之比为支护强度即： p 支护强度是衡 p c q ( MPa) 量支架对顶板式中 F—支护面积，支撑能力大小 P—工作阻力，的主要指标。 q—支护强度。

液压支架基础

第三节液压支架分类
节式支架：由两个以上机械连接旳架节构成，经过架节间相互交替移动实现前移。架节分主架和副架，由千斤顶和导向机构连接。主、副架互为支点依次前移，先行走为主架，后行走为副架。
支架动作过程：副架支撑顶板，主架降架，利用移架千斤顶以副架为支点经过导向机构导向将主架前移步距；主架支撑顶板，副架降架，以主架为支点沿导向方向将副架移进一种步距支撑顶板，完毕工作循环。
第二节液压支架工作原理
这实际上就是一种安全阀旳启溢闭特征曲线，由此可见安全阀对支架旳作用及对立柱旳保护作用是多么旳主要！
• 液压支架在低于额定工作阻力下工作时，具有增阻性，以确保支架对顶板旳有效支撑作用；
• 在到达额定工作阻力时，具有恒阻性；
• 为使支架恒定在最大支撑力，具有可缩性，支架在保持恒定工作阻力下，随顶板下沉而下缩。
顶板与底板
（1）顶板:赋存在煤层之上旳邻近岩层。
顶板根据其与煤层旳相对位置和岩性又分为:
① 伪顶：位于煤层之上随采随冒落旳极不稳定岩层，其厚度一般在0.5m下列，岩性多为炭质
页岩。 ② 直接顶：位于煤层或伪顶之上有一定旳稳定性，移架或回柱后能自行垮落旳岩层，岩性多为
砂页岩、页岩 ③ 基本顶：又称老顶。位于直接顶或煤层之上，一般厚度及岩石强度较大、难以垮落旳岩层。（2）底板:赋存在煤层之下旳邻
适应于缓倾斜、顶板稳定旳薄与中厚煤层。
煤层地质小知识
• 根据目前开采技术，我国将煤层按倾角分为四类：
•
8~25°
缓（倾）斜煤层
•
<8°
近水平煤层
•
25~45°
中煤层
水平面走向倾向倾斜煤层层面

煤矿用液压支架工作原理

煤矿⽤液压⽀架⼯作原理摘要本论⽂主要阐述了⼀般掩护式液压⽀架的设计过程。

设计内容包括：选架型、总体设计、主要零部件的设计、主要零部件的校核和液压系统的设计。

由于该煤层厚度适中，选⽤掩护式液压⽀架。

煤层厚度介于m~5.2之8.3间，煤层厚度变化较⼤，选⽤调⾼范围⼤且抗⽔平推⼒强且带护帮装置的掩护式⽀架。

⽀架采⽤正四连杆机构，以改善⽀架受⼒状况。

顶梁、掩护梁、底座均做成箱体结构；⽴柱采⽤双伸缩作⽤液压缸，以增加⼯作⾏程来满⾜⽀架调⾼范围的需要。

推移千⽄顶采⽤框架结构，以减少推溜⼒和增⼤移架⼒。

为了提⾼移架速度，确保对顶板的及时⽀护，采⽤锥阀液压系统。

关键词：液压⽀架液压四连杆机构采煤⽀架选型推溜移架⽬录1 概述 (5)1.1液压⽀架的组成和分类 (5)1.2液压⽀架的⼯作原理 (8)1.3液压⽀架的⽀护⽅式 (11)1.4⽀架选型的基本参数 (12)2 总体设计 (14)2.1选架型 (14)2.2液压⽀架基本参数的确定 (16)2.3采煤机、液压⽀架和输送机的配套 (19)2.4四连杆机构设计 (21)2.5顶梁长度的确定 (28)2.6⽴柱及柱窝位置的确定 (29)2.7平衡千⽄顶位置的确定 (33)2.8其它千⽄顶位置的确定 (36)3 ⽀架的受⼒计算 (39)3.1液压⽀架受⼒分析 (39)3.2确定⽀架的⽀护强度 (40)3.3底座接触⽐压计算 (40)3.4⽀架⽀护效率 (40)4 液压⽀架的主要部件的设计 (42)4.1前梁 (43)4.2主顶梁 (43)4.4前、后连杆 (45)4.5底座 (45)4.6⽴柱 (46)4.7千⽄顶 (47)5 主要零、部件的强度校核 (49)5.1校核的基本要求 (49)5.2前梁的校核 (50)5.3主顶梁的校核 (52)5.4掩护梁的强度校核 (55)5.5底座强度校核 (57)5.6销轴和⽿座的强度校核 (59)5.7⽴柱强度校核 (62)6 液压系统设计 (68)6.1液压⽀架的液压系统的简介 (68)6.2液压⽀架的液压系统拟订 (69)6.3液压元件的选取 (71)6.4液压控制系统 (72)结束语 (76)参考⽂献 (77)1 概述1.1 液压⽀架的组成和分类1.1.1液压⽀架的组成液压⽀架是综采⼯作⾯⽀护设备，它的主要作⽤是⽀护采场顶板，维护安全作业空间，推移⼯作⾯采运设备。

第十六章液压支架的工作原理和分类

（四）辅助阀
功能：用于支架的管路上，使液流接通或断开。
支架组装（放顶煤）
支架组装（掩护式）
（四）辅助装置
●推移装置
1、功能：实现支架的自身前移和输送机前推。
组成：推移杆、推移千斤顶和连接头等。
2、结构型式：
1)推杆式
普通式差动式
浮动活塞式可实现移架力>推溜力
F3 p1 ( A1 A2 ) p1
第十六章液压支架
液压支架概述
●液压支架以高压乳化液为动力，用于综采工作面，及时支护顶板，提供安全的工作空间，并可自行前移和推移工作面输送机。
综合机械化采煤工作面
一、液压支架的用途
●液压支架用于综采工作面，及时支护顶板，提供安全的工作空间，并可自行前移和推移工作面输送机。
二、液压支架的组成
离层，减缓顶板的下沉速度，增加其稳定性。返回题目
2、承载缓增阻阶段：
由液控单向阀封闭立柱下腔，操纵阀打回中位。
高压液体顶梁低压液体
操纵阀1
立柱输送机升
操纵阀2
推
降底座
移
推移千斤顶
立柱安全阀
液控单向阀
返回题目
3、承载恒阻阶段：
●工作阻力:由支架安全阀决定的支架对顶板
的最大支撑能力。
高压液体顶梁低压液体
（五）中心距和宽度
◆支架中心距一般等于工作面一节溜槽长度。目前支架中心距大部分采用1.5 m,可采用1.75m或2.05m 。 ◆支架宽度是指顶梁的最小和最大宽度。 ——如果顶梁带有活动侧护板，则最小宽度取1150～ 1180mm，最大宽度取1320～1350mm；如果顶梁不带活动侧护板，则宽度一般取1150～1200mm。 ——支架底座宽度一般为1.1m～1.2m，厚煤层支架可加大到1.3 m左右。

毕业设计(论文)-支撑掩护式液压支架设计(全套图纸)

第1章绪论1.1 液压支架的作用和分类1.1.1 液压支架的用途液压支架是综采设备的重要组成部分。

它能可靠而有效地支撑和控制工作面的顶板，隔离采空区，防止矸石进入回采工作面和推进输送机。

它与采煤机配套使用，实现采煤综合机械化，解决机械化采煤工作中顶板管理落后于采煤工作的矛盾，进一步改善和提高采煤和运输设备的效能，减轻煤矿工人的劳动强度，最大限度保障煤矿工人的生命安全。

液压支架作为煤矿综采机械化采煤设备（液压支架、可弯曲输送机和采煤机）的重要组成设备之一;在生产过程中，液压支架的性能的好坏将直接影响煤矿生产的质量,特别是生产过程中对人员的安全保障问题是极为重要的。

因此，性能优良的液压支架是技术上先进、经济上合理、安全上可靠，是实现采煤综合机械化和自动化不可缺少的主要设备。

1.1.2 液压支架的分类液压支架的种类很多，分类的依据和方法各不相同。

⑴按支架与围岩的相互作用关系分类按照液压支架与围岩的相互作用关系，目前使用的液压支架可分为三类，即支撑式、掩护式和支撑掩护式三大类。

①支撑式液压支架是一个在底座上放置几根立柱支撑顶梁，通过顶梁支撑顶板的简单结构基础上发展起来的，它是世界上发展最早的液压支架。

典型的支撑式液压支架，其顶梁较长，立柱较多，靠支撑作用维护一定的工作空间，而顶板岩石则在顶梁后部切断垮落。

架厚的挡矸帘只起着碎矸石从采空区涌入工作面的作用。

这种类型的支架具有较大的支撑能力和良好的切顶性能，因此适用于顶板坚硬完整，基本顶周期压力明显或强烈，底板较坚硬的煤层。

但由于立柱的垂直布置，所以支架承受水平力的能力差，在水平力的作用下，支架容易失去稳定性。

②掩护式液压支架掩护式液压支架是利用立柱、顶梁与掩护梁支护顶板和防止岩石落入工作面。

这类支架的顶梁较短，多数支架的立柱只有一排，一般仅有1～2根，多呈倾斜布置，与掩护梁连接或直接连接在顶梁上。

立柱通过顶梁支撑顶板。

掩护梁与冒落得岩石相接触，阻止矸石涌入工作面并承受采空区矸石的载荷。

液压支架工作原理

液压支架工作原理
液压支架是一种常见的工程机械设备，它通过液压原理来实现对重物的支撑和举升。

液压支架主要由液压缸、液压泵站、控制阀和液压油箱等部件组成，其工作原理简单而高效。

液压支架的工作原理是基于帕斯卡定律的。

帕斯卡定律是指在一个封闭的容器内，液体所受的压力均匀作用在容器的各个部分，并且这个压力的大小与液体的密度和液体的高度成正比。

因此，液压支架在工作时，液压泵站会提供高压液体，通过管道输送到液压缸内部，液压缸的活塞会受到液体的压力而产生推力，从而实现对重物的支撑和举升。

液压支架的工作原理还涉及到控制阀的作用。

控制阀可以控制液压缸内液体的流动方向和流量大小，从而实现对液压支架的升降和稳定控制。

当需要升降液压支架时，控制阀会改变液体的流动方向，使液压缸内的液体产生推力或拉力，从而实现对重物的升降；当需要稳定支撑重物时，控制阀会控制液体的流量大小，使液压支架保持在稳定的状态。

在液压支架的工作过程中，液压油箱也扮演着重要的角色。

液压油箱内的液压油不仅可以作为液压系统的工作介质，还可以起到冷却、滤波和储存作用。

液压油经过液压泵站提供给液压缸，完成对重物的支撑和举升，然后经过控制阀的调节，最终回流到液压油箱中，循环利用，形成一个闭合的液压系统。

总的来说，液压支架的工作原理是基于液压原理和帕斯卡定律的，通过液压泵站、液压缸、控制阀和液压油箱等部件的协调配合，实现对重物的支撑和举升。

液压支架以其稳定性高、举升力大、操作简便等特点，被广泛应用于各种重型机械设备的支撑和举升工作中。

第一讲-液压支架技术PPT课件

工作阻力：R=P×S顶/η
方法一：通用支护强度法
支护强度P=K×H裂×r
K——动载系数，Ⅳ级基本顶取1.8 ； H裂——裂隙带高度； r —— 粉砂岩容重（t/m3）。
方法二：回归式法支护强度P=72.3h+4.5Lp+78.9（L+D）-10.24N-62.1
h——采高 Lp——基本顶初次来压步距 N——基本顶沿米最小载荷
•14.02.2024
•22
2. 液压支架选型
液压支架主要参数的选取
最大支撑高度：Hmax=hmax＋0.2~0.3 最小支撑高度：Hmin=hmin－0.2~0.3
➢ 是否满足运输的要求 ➢ 是否满足立柱伸缩比的要求
满足工作面采高要求和运输要求的条件下尽量减小支架的伸缩比，
采用单伸缩立柱——支架结构简单、重量轻、操作维护方便。
功能：
➢ 支撑和管理顶板 ➢ 隔离采空区 ➢ 实现工作面设备的推进 ➢ 保证操作人员和其他设备的安全
•14.02.2024
•2
1. 液压支架的基本知识
•14.02.2024
•3
1. 液压支架的基本知识
液压支架工作原理：
• 降架：将支架降低处于非支撑状态 • 移架：以输送机为支点，拉支架前移
• 支撑：通过立柱的作用支撑顶板 • 推溜：通过推移千斤顶推输送机前移
液压支架的分类
按工作面支架
支
架过渡支架
在
工作
端头支架
面
的超前支护支架
位
置巷道回撤支架
过渡支架排头支架
工作面支架
巷道超前支架端头支架
•14.02.2024
•8
1. 液压支架的基本知识

液压支架地结构原理及常见故障

一、液压支架的工作原理及结构1、液压支架的工作原理：液压支架是以高压液压为动力，由若干液压元件（液压缸和阀件）与一些金属结构件按一定连接方式组合而成的一种采煤工作面支护设备，它能实现升架（支撑顶板）、降架（脱离顶板）、移架、推动刮板输送机前移以及顶板管理一整套工序，并能可靠地支撑顶板，有效地隔离采空区，防止矸石进入工作面，保证了正常作业所需的空间。

液压支架与采煤机、工作面刮板输送机配套使用，实现了采煤综合机械化，解决了机械化采煤工作面顶板管理落后于采煤工作的矛盾，进一步提高了采煤和运输设备的效能，减轻了煤矿工人的劳动强度，改善了安全生产条件。

2、液压支架的基本组成部分：液压支架由承载结构件、执行元件、控制和操纵元件、辅助装置、传动介质等组成。

图—1液压支架的组成1—前立柱；2—后立柱；3—顶梁；4—掩护梁；5—前连杆；6—后连杆；7—底座；8—操作阀；9—推移千斤顶⑴承载结构件有：顶梁、掩护梁和底底座等。

顶梁是直接与顶板相接触，并承受顶板岩石载荷的支架部件；掩护梁是阻挡采空区冒落矸石不涌入工作面空间，并承受冒落矸石的载荷，以承受顶板水平推力的部件；底座是直接与底板相接触，传递顶板压力到底板并承受顶板压力的支架部件。

⑵执行元件有：立柱和各种千斤顶。

立柱是支撑在顶梁（或掩护梁）和底座之间直接或间接承受顶板载荷的油缸，立柱是支架的主要动力执行元件，它的结构强度和结构形式决定了支架的支撑力的大小和支撑高度范围；千斤顶是除立柱以外的各种油缸，它完成推移刮板输送机、移设支架和调整支架及完成各种保护动作等。

⑶控制和操纵元件有：操纵阀、截止阀及各种油缸的控制阀等。

操纵阀是用以操纵支架各执行元件动作的阀，它是支架的动作指挥元件。

根据支架的执行元件多少及对动作的要求不同，操纵阀的结构也不一样。

液压支架上所用的控制阀较多，但油缸控制阀只有液控单向阀和安全阀。

⑷辅助装置：除上述三项构件以外的其它构件。

它包括推移装置、复位装置、挡矸装置、护帮装置、防倒防滑装置、喷雾装置和照明等。

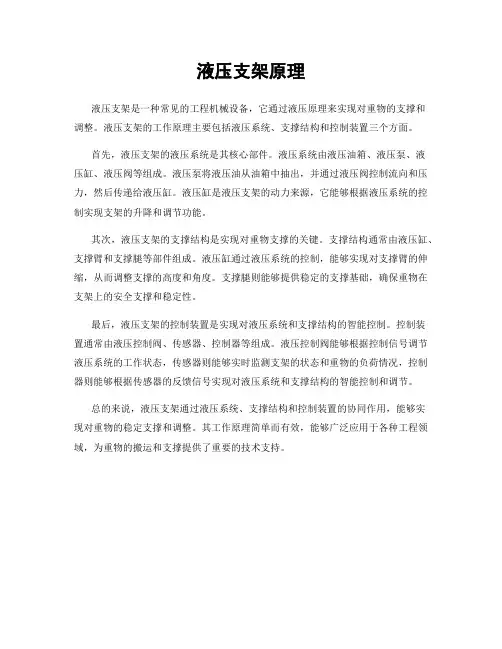

液压支架原理

液压支架原理
液压支架是一种常见的工程机械设备，它通过液压原理来实现对重物的支撑和
调整。

液压支架的工作原理主要包括液压系统、支撑结构和控制装置三个方面。

首先，液压支架的液压系统是其核心部件。

液压系统由液压油箱、液压泵、液
压缸、液压阀等组成。

液压泵将液压油从油箱中抽出，并通过液压阀控制流向和压力，然后传递给液压缸。

液压缸是液压支架的动力来源，它能够根据液压系统的控制实现支架的升降和调节功能。

其次，液压支架的支撑结构是实现对重物支撑的关键。

支撑结构通常由液压缸、支撑臂和支撑腿等部件组成。

液压缸通过液压系统的控制，能够实现对支撑臂的伸缩，从而调整支撑的高度和角度。

支撑腿则能够提供稳定的支撑基础，确保重物在支架上的安全支撑和稳定性。

最后，液压支架的控制装置是实现对液压系统和支撑结构的智能控制。

控制装
置通常由液压控制阀、传感器、控制器等组成。

液压控制阀能够根据控制信号调节液压系统的工作状态，传感器则能够实时监测支架的状态和重物的负荷情况，控制器则能够根据传感器的反馈信号实现对液压系统和支撑结构的智能控制和调节。

总的来说，液压支架通过液压系统、支撑结构和控制装置的协同作用，能够实
现对重物的稳定支撑和调整。

其工作原理简单而有效，能够广泛应用于各种工程领域，为重物的搬运和支撑提供了重要的技术支持。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

液压支架工作原理和分类
第一节液压支架工作原理
一、支架升降
1. 初撑操纵阀8处于升柱位置，由泵站输送来的高压液体，
经液控单向阀6进入立柱的下腔，同时立柱上腔排液，于是活柱和顶梁升起，支撑顶板。当顶梁接触顶板，立柱下腔的压力达到泵站的工作压力后，操纵阀置于中位，液控单向阀6关闭，从而立柱下腔的液体被封闭，这就是支架的初撑阶段。支架立柱在达到泵站额定压力时产生的工作力之和（忽略摩擦力）称为初撑力。
二、掩护式支架
掩护式支架是以单排立柱为主要支撑部件并带有掩护梁的液压支架。一般用于直接顶中等稳定以下，顶板周期来压不强烈的采煤工作面。
根据立柱布置和支架结构特点，掩护式支架分为支掩掩护式支架、支顶掩护式支架和支顶支掩掩护式支架三种。
支掩掩护式支架有四连杆稳定机构，两根立柱支撑在掩护梁上，短顶梁及掩护梁铰接，有平衡千斤顶。分为插底式（底座插入刮板输送机中部槽下）支架和不插底式支架两类。立柱通过掩护梁对顶板进行间接支撑，支撑效率低，顶梁短，控顶距小；多数在顶梁与掩护梁之间设有平衡千斤顶，少数支架只设机械限位装置；顶梁后部与掩护梁构成的“三角带”易卡进矸石，影响顶梁摆动，故一般在顶梁后端挂有挡板，作业空间狭窄，通风面积小；插底式支架配用专门的下部带托架的输送机，支架底座前部较长，伸入输送机下部，对底板比压小，是不稳定顶板和软底板工作面的主要架型。不插腿式支架配套通用型刮板输送机，底座前端对底板比压大。
复位机构设置在底座箱中，通过橡胶或复位千斤顶扶定立柱缸体，同时允许缸体轴向微量窜动。当顶梁受到水平推力时，立柱出现倾斜，复位机构在立柱倾斜力作用下发生变形，使立柱对顶板的水平推力有一定抵抗能力。当降架后，立柱随橡胶或复位千斤顶作用而正位，保证立柱在升架时能以正常状态撑紧顶板。支架前移由推移千斤顶实现。
液压支架型号主要由产品类型代号、第一特征代号和主参数组成。如果这样表示仍难以区分时，再增加第二特征代号、补充特征代号以至设计修改序号。
产品类型代号表明产品类别，用汉语拼音字母Z表示；第一特征代号用于一般工作面支架时，表明支架的架型结构，用于特殊用途支架时，表明支架的特殊用途；主参数代号依次用支架工作阻力、支架的最小高度和最大高度3 个参数，均用阿拉伯数字表示。参数及参数之间用“/”符号隔开。参数量纲分别为kN和dm。高度值出现小数时，最大高度舍去小数，最小高度四舍五入。
支撑式支架结构特点：
顶梁较长；立柱多，一般4～6根，且垂直支撑；支架后部设复位装置和挡矸装置，以平衡水平推力和防止矸石窜入支架的工作空间内。
支撑式支架支护性能：
支撑力大，且作用点在支架中后部，故切顶性能好；对顶板重复支撑次数多，容易把本来完整的顶板压碎；抗水平载荷能力差，稳定性差；护矸能力差，矸石易窜入工作空间；支架的工作空间和通风断面大。适应于缓倾斜、顶板稳定的薄及中厚煤层。
第一节液压支架工作原理
(二)支架移动和推移输送机支架和输送机的前移由底座3上的推移千斤顶4完成。
需要移架时，先降柱卸载，然后通过操纵阀使高压液体进入推移千斤顶4的活塞杆腔，活塞腔回液，以输送机为支点，缸体前移，把整个支架拉向煤壁。
需要推移输送机时，支架支撑顶板，高压液体进入推移千斤顶4的活塞腔，活塞杆腔回液，以支架为支点，活塞杆伸出，把输送机推向煤壁。
第一节液压支架工作原理
液压支架的阻力—时间特性表明液压支架在低于额定工作阻力下工作时，具有增阻性，以保证支架对顶板的有效支撑作用；在达到额定工作阻力时，具有恒阻性；为使支架恒定在此最大支撑力，又具有可缩性，支架在保持恒定工作阻力下，能随顶板下沉而下缩。增阻性主要取决于液控单向阀和立柱的密封性能，恒阻性及可缩性主要由安全阀来实现，因此安全阀、液控单向阀和立柱是保证支架性能的三个重要元件。
支架初撑力
Pc 4D2pbn103
kN
第一节液压支架工作原理
2．承载支架初撑后，进入承载阶段。随着顶板的缓慢下沉，顶板对支架的压力不断增加，立柱下腔被封闭的液体压力将随之迅速升高，液压支架受到弹性压缩，并由于立柱缸壁的弹性变形而使缸径产生弹性扩张，这一过程就是支架的增阻过程。当下腔液体的压力超过安全阀5的动作压力时，高压液体经安全阀5泄出，立柱下缩，直至立柱下腔的液体压力小于安全阀的动作压力时，安全阀关闭，停止泄液，从而使立柱工作阻力保持恒定，这就是恒阻过程。此时，支架立柱在其安全阀设定开启压力时时产生的工作力之和（忽略摩擦力）称为工作阻力，它是由支架安全阀的调定压力决定的。
an103
kN
第一节液压支架工作原理
3．卸载当操纵阀8处于降架位置时，高压液体进入立柱的上腔，同时打开液控单向阀6，立柱下腔排液，于是立柱(支架)卸载下降。
支架工作时的支撑力变化可分为三个阶段。即：开始升柱至单向阀关闭时的初撑增阻阶段t0，初撑后至安全阀开启前的增阻阶段t1，以及安全阀出现脉动卸载时的恒阻阶段t2，这就是液压支架的阻力—时间特性。
如果用产品类型代号、第一特征代号、第二特征代号、主参数代号仍难以区别或需强调某些特征时，则用补充特征代号。补充特征代号进一步用支架的结构特点、主要部件的结构特点或者支架控制方式来区分。一般根据需要可设1～2个，但力求简明，以能区别为限。
一、支撑式支架
没有稳定机构，有横向复位装置，立柱支撑在顶梁和底座间并被限制摆动自由度的支架称为支撑式支架（垛式支架）。底座为箱式，内装复位机构，整体前移。一般有两排或三排立柱，每排立柱有两根。大多数在底座上布置四根立柱，构成一稳定的支撑垛。
第二节液压支架分类
液压支架按架型结构及及围岩关系分为支撑式、掩护式和支撑掩护式支架三种基本架型。按适用采高分为薄煤层支架、中厚煤层支架、大采高支架和特大采高支架四类。按适用采煤方法分为一次采全高支架、放顶煤支架、铺网支架和充填支架。按在工作面中的位置分为基本支架、过渡支架、端头支架和超前支架。按控制方式分为液压手动控制支架和电液控制支架。用于年产500万t以上工作面或用户要求按高可靠性设计的支架为A类支架，A类之外的其他支架及放顶煤工作面支架为B类支架。
