扩音对讲系统技术方案

目 次前言 (2)1 范围 (3)2 总则 (3)3 系统设计 (3)4 主要设备 (3)5 电源及接地 (4)6 线路敷设要求 (4)前言本标准是根据《关于中国石化工程建设标准研究与编制项目启动会议纪要》（集团公司[2006]第1号）编制的。

本标准共分7章。

本标准主要内容有：扩音对讲系统的总则、系统设计、主要设备、电源及接地、线路敷设要求。

主编单位：中国石化工程建设公司参编单位：中国石化集团洛阳石油化工工程公司中国石化集团上海工程有限公司中国石化集团宁波工程有限公司中国石化集团南京设计院主要起草人：张 欢 于文迅 黄步余本标准于2008年首次发布。

1 范围本标准规定了扩音对讲系统设计的原则、内容和技术要求。

本标准适用于中国石化新建石油炼制、石油化工建设项目中扩音对讲系统的设计。

2 总则2.1 扩音对讲系统可分为无主机分散放大式和有交换主机集中放大式，设计应根据实际工程需要进行方案选择。

2.2 扩音对讲系统应具有抗噪性能强、使用简便、通话接续速度快、维护工作量小的特点。

2.3 扩音对讲系统的技术方案和设备选型应以项目近期建设为依据，适当考虑项目远期扩建发展的需要。

3 系统设计3.1 系统组成3.1.1 下列情况宜设置扩音对讲系统：a） 噪声级超过70dB(A)的场所；b） 生产操作岗位间联系频繁的场所；c） 控制室操作人员与流动巡检人员间联系频繁时。

3.1.2 分散式扩音对讲系统可由扩音对讲电话机、扬声器、放大器、均衡器、电源装置、信号发生器、语音接口、接线盒及电缆组成。

3.1.3 集中式扩音对讲系统可由交换主机（包括电源、接口卡、放大器等）、扩音对讲电话机、扬声器、接线盒及电缆组成。

3.2 系统功能3.2.1 扩音对讲系统应具备广播呼叫和通话功能。

3.2.2 扩音对讲系统应能满足系统内多个用户同时通信的需求。

3.2.3 系统内用户通话时，通话应不通过扬声器系统向外广播。

3.2.4 在非正常条件下，如系统中某个话站或某处电缆出现故障时，整个系统应仍能运行。

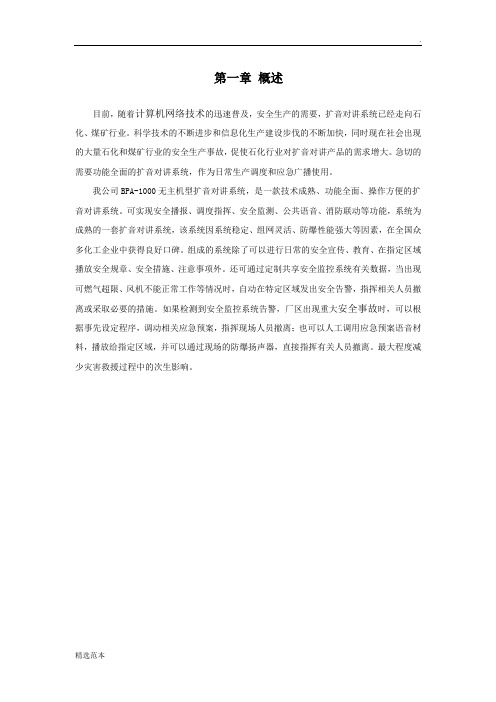

第一章概述目前，随着计算机网络技术的迅速普及，安全生产的需要，扩音对讲系统已经走向石化、煤矿行业。

科学技术的不断进步和信息化生产建设步伐的不断加快，同时现在社会出现的大量石化和煤矿行业的安全生产事故，促使石化行业对扩音对讲产品的需求增大。

急切的需要功能全面的扩音对讲系统，作为日常生产调度和应急广播使用。

我公司BPA-1000无主机型扩音对讲系统，是一款技术成熟、功能全面、操作方便的扩音对讲系统。

可实现安全播报、调度指挥、安全监测、公共语音、消防联动等功能，系统为成熟的一套扩音对讲系统，该系统因系统稳定、组网灵活、防爆性能强大等因素，在全国众多化工企业中获得良好口碑。

组成的系统除了可以进行日常的安全宣传、教育、在指定区域播放安全规章、安全措施、注意事项外。

还可通过定制共享安全监控系统有关数据，当出现可燃气超限、风机不能正常工作等情况时，自动在特定区域发出安全告警，指挥相关人员撤离或采取必要的措施。

如果检测到安全监控系统告警，厂区出现重大安全事故时，可以根据事先设定程序，调动相关应急预案，指挥现场人员撤离；也可以人工调用应急预案语音材料，播放给指定区域，并可以通过现场的防爆扬声器，直接指挥有关人员撤离。

最大程度减少灾害救援过程中的次生影响。

第二章系统选型及功能特点1、方案拓扑图2、系统组成全厂设置一套无主机型扩音对讲系统，采用分散放大扩音方式。

系统由合并分离设备、主控话站、分控话站、防爆中继器、供电单元、以及设置在各装置区的前端话站和各类扬声器组成。

按XXX工程具体情况说明3、系统功能特点（1）基本功能1）中心主机的功能a.中心主机紧急广播功能紧急情况下，中心主机能够实现对系统内的所有话站进行全体广播、分组广播、定点广播b.中心主机的呼叫功能正常调度时，中心主机能够实现对系统内的所有话站进行全体呼叫、分组呼叫、定点呼叫c.中心主机的监控功能中心主机能够监控系统内所有话站的状态并直观显示d.中心主机的受话功能中心主机能够接受系统内任意话站的一键呼叫2）区域主机的功能a.区域主机紧急广播功能紧急情况下，区域主机能够实现对本区域内的所有话站进行全体广播、定点广播b.区域主机的呼叫功能正常调度时，区域主机能够实现对区域内的所有话站进行全体呼叫、定点呼叫c.区域主机的监控功能区域主机能够监控本区域内所有话站的状态并直观显示d.区域主机的受话功能区域主机能够接受系统内任意话站的一键呼叫3）话站功能a.话站的群组寻呼功能各话站能够对本区域内的话站进行呼叫，受话人可在离自己最近的话站提起话筒进行通话b.话站的点对点呼叫功能话站通过数字按键输入被呼叫的话站，实现点对点的呼叫、对讲，减少大范围的频繁呼叫对生产效率、生产秩序的影响。

“有主机、无主机扩音对讲指令调度广播-系统方案比较”在这个信息化迅速发展的时代，企业、学校、医院等场合对通讯设备的需求日益增长。

扩音对讲指令调度广播系统作为其中一种重要的通讯方式，其性能和稳定性成为考量的重要因素。

本文将从有主机和无主机两种系统方案进行比较，分析各自的优缺点，以帮助您做出更明智的选择。

一、有主机扩音对讲指令调度广播系统1.系统组成有主机扩音对讲指令调度广播系统主要由主机、分机、传输线路和扩音设备组成。

主机负责信号的接收、处理和发送，分机负责接收主机指令并进行相应操作，传输线路连接主机和分机，扩音设备负责将声音放大。

2.优点（1）稳定性：有主机系统在信号传输过程中，主机对信号进行处理，降低了信号干扰的可能性，提高了系统的稳定性。

（2）可靠性：有主机系统采用有线传输，减少了无线信号干扰，提高了系统的可靠性。

（3）功能丰富：有主机系统可以实现多种功能，如语音对讲、广播、录音、监听等，满足不同场合的需求。

3.缺点（1）布线复杂：有主机系统需要铺设大量的传输线路，布线复杂，施工难度较大。

（2）成本较高：有主机系统的设备成本和施工成本相对较高，对预算有限的项目来说可能是个负担。

二、无主机扩音对讲指令调度广播系统1.系统组成无主机扩音对讲指令调度广播系统主要由分机、传输线路和扩音设备组成。

分机负责接收指令并进行相应操作，传输线路连接分机，扩音设备负责将声音放大。

2.优点（1）布线简单：无主机系统采用无线传输，无需铺设大量传输线路，布线简单，施工方便。

（2）成本较低：无主机系统的设备成本和施工成本相对较低，适用于预算有限的项目。

（3）扩展性强：无主机系统可以随时添加分机，扩展性强，方便后续升级和扩展。

3.缺点（1）稳定性较差：无主机系统采用无线传输，容易受到信号干扰，稳定性相对较差。

（2）功能有限：无主机系统主要实现语音对讲和广播功能，功能相对有限。

三、方案比较1.稳定性：有主机系统稳定性较好，适用于对稳定性要求较高的场合；无主机系统稳定性较差，适用于对稳定性要求较低的场合。

扩音对讲系统技术规格书项目名称：XXXXXX工程子项名称：扩音对讲系统项目编号：目录目录 (2)一、总则 (3)二、投标方责任 (4)三、供货范围 (4)四、相关规范和标准 (5)五、技术要求 (5)1、系统组成 (5)2、选用设备的技术参数 (7)1）扩音对讲系统主机 (7)2）消防报警信号发生器/16路网络报警信号发生器（选配） (9)3）中心管理主机 (9)4）区域管理主机 (11)5）防爆扩音话站 (11)6）防爆扬声器/防爆扬声器带光提示（选配） (12)7）桌面型扩音话站 (13)8）壁挂式话站 (14)9）线路中继分支器 (15)10）防爆转接盒 (15)11）光端机 (16)12）扩音对讲管理平台 (16)一、总则1.本技术规范书适用于XXXX工程的扩音对讲系统提出了技术及相关方面的要求，它包括功能设计、设备结构、性能和制造、系统设计、包装、运输、安装、接线、调试、试验等方面的最基本的技术要求。

2.本技术规范书中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引用有关制造标准和条文，但投标方仍应提供符合本规范书和国家、行业最新标准的优质产品。

3.如果投标方没有以书面形式对本规范书的条文提出异议，则招标方认为投标方提供的设备完全符合本规范书的要求。

如有异议，均应在投标书中以加以详细描述并附偏差表。

4.在合同签订后，招标方有权因规程、规范和标准等发生变化而提出补充要求，具体内容由供、需双方共同商定。

5.投标方提供的文件，包括图纸、计算、说明、使用手册等，均应使用我国国家法定计量单位制。

所有文件、工程图纸及相互通讯，均应使用中文。

另有约定的除外。

6.投标方对整套设备系统负有全责，即包括分包（或采购）的产品。

确定分包（或采购）产品的制造商须征得招标方的认可。

7.本技术规范书经买、卖双方确定后作为订货合同的附件，与合同正文具有同等法律效力。

8.投标方提供的扩音对讲系统设备应有在煤化、石化等行业成功运行的业绩，并提供相应的业绩表及所使用的对讲点规模。

第一章概述目前，随着计算机网络技术的迅速普及，安全生产的需要，扩音对讲系统已经走向石化、煤矿行业。

科学技术的不断进步和信息化生产建设步伐的不断加快，同时现在社会出现的大量石化和煤矿行业的安全生产事故，促使石化行业对扩音对讲产品的需求增大。

急切的需要功能全面的扩音对讲系统，作为日常生产调度和应急广播使用。

我公司BPA-1000无主机型扩音对讲系统，是一款技术成熟、功能全面、操作方便的扩音对讲系统。

可实现安全播报、调度指挥、安全监测、公共语音、消防联动等功能，系统为成熟的一套扩音对讲系统，该系统因系统稳定、组网灵活、防爆性能强大等因素，在全国众多化工企业中获得良好口碑。

组成的系统除了可以进行日常的安全宣传、教育、在指定区域播放安全规章、安全措施、注意事项外。

还可通过定制共享安全监控系统有关数据，当出现可燃气超限、风机不能正常工作等情况时，自动在特定区域发出安全告警，指挥相关人员撤离或采取必要的措施。

如果检测到安全监控系统告警，厂区出现重大安全事故时，可以根据事先设定程序，调动相关应急预案，指挥现场人员撤离；也可以人工调用应急预案语音材料，播放给指定区域，并可以通过现场的防爆扬声器，直接指挥有关人员撤离。

最大程度减少灾害救援过程中的次生影响。

第二章系统选型及功能特点1、方案拓扑图2、系统组成全厂设置一套无主机型扩音对讲系统，采用分散放大扩音方式。

系统由合并分离设备、主控话站、分控话站、防爆中继器、供电单元、以及设置在各装置区的前端话站和各类扬声器组成。

按XXX工程具体情况说明3、系统功能特点（1）基本功能1）中心主机的功能a.中心主机紧急广播功能紧急情况下，中心主机能够实现对系统内的所有话站进行全体广播、分组广播、定点广播b.中心主机的呼叫功能正常调度时，中心主机能够实现对系统内的所有话站进行全体呼叫、分组呼叫、定点呼叫c.中心主机的监控功能中心主机能够监控系统内所有话站的状态并直观显示d.中心主机的受话功能中心主机能够接受系统内任意话站的一键呼叫2）区域主机的功能a.区域主机紧急广播功能紧急情况下，区域主机能够实现对本区域内的所有话站进行全体广播、定点广播b.区域主机的呼叫功能正常调度时，区域主机能够实现对区域内的所有话站进行全体呼叫、定点呼叫c.区域主机的监控功能区域主机能够监控本区域内所有话站的状态并直观显示d.区域主机的受话功能区域主机能够接受系统内任意话站的一键呼叫3）话站功能a.话站的群组寻呼功能各话站能够对本区域内的话站进行呼叫，受话人可在离自己最近的话站提起话筒进行通话b.话站的点对点呼叫功能话站通过数字按键输入被呼叫的话站，实现点对点的呼叫、对讲，减少大范围的频繁呼叫对生产效率、生产秩序的影响。

输煤生产现场通信技术方案比较用户需要分析输煤现场生产环境比较恶劣，具有潮湿、粉尘、高噪音，气体爆炸危险等特点，因而现场内通讯系统的选择一定要适合现场环境要求以及生产过程中生产、安全管理对通讯系统的需要，因而选择一合适的通信系统非常重要，现就目前国内工业企业使用的主流内部扩音呼叫通信系统做一简要的比较，希望对用户选择提供参考。

扩音对讲系统特点分析目前国内在石化、冶金、电力、洗煤、煤化工等行业，经常使用的具有广播对讲功能的内部通信系统主要有无主机扩音对讲系统和程控指令调度广播系统.见提供的CAD附图1.无主机扩音对讲系统1.1 系统特点无主机扩音对讲系统是原于美国GTC公司的一套具有广播和对讲功能的厂区内部通信系统,在石油、化工、电力、洗煤、煤化工有着广泛的应用，其系统特点为：1.系统不需要主机，系统连接采用总线式连接，系统具有广播和对讲功能，对于现场广播的最大特点是一呼百应，每个话站均具有广播和对讲功能，多通道系统5对现场人员可同时实现通话互不干扰，并且在同一通道可多人同时听讲（最多6人），系统内不能实现对终端话站的点呼和组呼。

2.每个话站具有呼叫按钮，按下呼叫按钮即可对系统进行广播呼叫，松开呼叫按钮即可在指定通道双方通话，而且每个话站均具有该功能。

使用方法简单直接。

3.每个话站具有独立电源和功放，系统内话站广播和通话不需要主机控制，采用集中供电，具有音量调整和侧音调整功能，系统可靠，维护简单，系统电缆采用双屏对绞专用电缆，适用于现场恶劣环境。

4.总线式配线方式，集中供电，系统配线简单，系统扩容移机方便.5.终端设备的的防腐、防护、气体防爆性能及安装方式均能满足要求。

6.辅助功能根据需要，配置电话接入、语音警报、分区合并控制装置，实现外线用户对现场的广播对讲（扩音对讲系统终端不能对外线进行呼叫对讲）、与火灾报警系统、系统故障等连锁报警以及不同区域的全呼，组呼和点呼功能。

1.2 系统简介另见:无主机式扩音呼叫系统技术方案2.有主机式程控指令调度广播系统2.1 系统特点程控指令调度广播系统是在程控调度系统的基础上，借助于调度机的部分功能和具有广播功能的扩音电话机组成的通信系统。

第一章概述目前，随着计算机网络技术的迅速普及，安全生产的需要，扩音对讲系统已经走向石化、煤矿行业。

科学技术的不断进步和信息化生产建设步伐的不断加快，同时现在社会出现的大量石化和煤矿行业的安全生产事故，促使石化行业对扩音对讲产品的需求增大。

急切的需要功能全面的扩音对讲系统，作为日常生产调度和应急广播使用。

我公司BPA-1000无主机型扩音对讲系统，是一款技术成熟、功能全面、操作方便的扩音对讲系统。

可实现安全播报、调度指挥、安全监测、公共语音、消防联动等功能，系统为成熟的一套扩音对讲系统，该系统因系统稳定、组网灵活、防爆性能强大等因素，在全国众多化工企业中获得良好口碑。

组成的系统除了可以进行日常的安全宣传、教育、在指定区域播放安全规章、安全措施、注意事项外。

还可通过定制共享安全监控系统有关数据，当出现可燃气超限、风机不能正常工作等情况时，自动在特定区域发出安全告警，指挥相关人员撤离或采取必要的措施。

如果检测到安全监控系统告警，厂区出现重大安全事故时，可以根据事先设定程序，调动相关应急预案，指挥现场人员撤离；也可以人工调用应急预案语音材料，播放给指定区域，并可以通过现场的防爆扬声器，直接指挥有关人员撤离。

最大程度减少灾害救援过程中的次生影响。

第二章系统选型及功能特点1、方案拓扑图2、系统组成全厂设置一套无主机型扩音对讲系统，采用分散放大扩音方式。

系统由合并分离设备、主控话站、分控话站、防爆中继器、供电单元、以及设置在各装置区的前端话站和各类扬声器组成。

按XXX工程具体情况说明3、系统功能特点（1）基本功能1）中心主机的功能a.中心主机紧急广播功能紧急情况下，中心主机能够实现对系统内的所有话站进行全体广播、分组广播、定点广播b.中心主机的呼叫功能正常调度时，中心主机能够实现对系统内的所有话站进行全体呼叫、分组呼叫、定点呼叫c.中心主机的监控功能中心主机能够监控系统内所有话站的状态并直观显示d.中心主机的受话功能中心主机能够接受系统内任意话站的一键呼叫2）区域主机的功能a.区域主机紧急广播功能紧急情况下，区域主机能够实现对本区域内的所有话站进行全体广播、定点广播b.区域主机的呼叫功能正常调度时，区域主机能够实现对区域内的所有话站进行全体呼叫、定点呼叫c.区域主机的监控功能区域主机能够监控本区域内所有话站的状态并直观显示d.区域主机的受话功能区域主机能够接受系统内任意话站的一键呼叫3）话站功能a.话站的群组寻呼功能各话站能够对本区域内的话站进行呼叫，受话人可在离自己最近的话站提起话筒进行通话b.话站的点对点呼叫功能话站通过数字按键输入被呼叫的话站，实现点对点的呼叫、对讲，减少大范围的频繁呼叫对生产效率、生产秩序的影响。

第一章概述目前，随着计算机网络技术的迅速普及，安全生产的需要，扩音对讲系统已经走向石化、煤矿行业。

科学技术的不断进步和信息化生产建设步伐的不断加快，同时现在社会出现的大量石化和煤矿行业的安全生产事故，促使石化行业对扩音对讲产品的需求增大。

急切的需要功能全面的扩音对讲系统，作为日常生产调度和应急广播使用。

我公司BPA-1000无主机型扩音对讲系统，是一款技术成熟、功能全面、操作方便的扩音对讲系统。

可实现安全播报、调度指挥、安全监测、公共语音、消防联动等功能，系统为成熟的一套扩音对讲系统，该系统因系统稳定、组网灵活、防爆性能强大等因素，在全国众多化工企业中获得良好口碑。

组成的系统除了可以进行日常的安全宣传、教育、在指定区域播放安全规章、安全措施、注意事项外。

还可通过定制共享安全监控系统有关数据，当出现可燃气超限、风机不能正常工作等情况时，自动在特定区域发出安全告警，指挥相关人员撤离或采取必要的措施。

如果检测到安全监控系统告警，厂区出现重大安全事故时，可以根据事先设定程序，调动相关应急预案，指挥现场人员撤离；也可以人工调用应急预案语音材料，播放给指定区域，并可以通过现场的防爆扬声器，直接指挥有关人员撤离。

最大程度减少灾害救援过程中的次生影响。

第二章系统选型及功能特点1、方案拓扑图2、系统组成全厂设置一套无主机型扩音对讲系统，采用分散放大扩音方式。

系统由合并分离设备、主控话站、分控话站、防爆中继器、供电单元、以及设置在各装置区的前端话站和各类扬声器组成。

按XXX工程具体情况说明3、系统功能特点（1）基本功能1）中心主机的功能a.中心主机紧急广播功能紧急情况下，中心主机能够实现对系统内的所有话站进行全体广播、分组广播、定点广播b.中心主机的呼叫功能正常调度时，中心主机能够实现对系统内的所有话站进行全体呼叫、分组呼叫、定点呼叫c.中心主机的监控功能中心主机能够监控系统内所有话站的状态并直观显示d.中心主机的受话功能中心主机能够接受系统内任意话站的一键呼叫2）区域主机的功能a.区域主机紧急广播功能紧急情况下，区域主机能够实现对本区域内的所有话站进行全体广播、定点广播b.区域主机的呼叫功能正常调度时，区域主机能够实现对区域内的所有话站进行全体呼叫、定点呼叫c.区域主机的监控功能区域主机能够监控本区域内所有话站的状态并直观显示d.区域主机的受话功能区域主机能够接受系统内任意话站的一键呼叫3）话站功能a.话站的群组寻呼功能各话站能够对本区域内的话站进行呼叫，受话人可在离自己最近的话站提起话筒进行通话b.话站的点对点呼叫功能话站通过数字按键输入被呼叫的话站，实现点对点的呼叫、对讲，减少大范围的频繁呼叫对生产效率、生产秩序的影响。
