无主机扩音对讲系统技术方案市山友通信技术目录1.系统概述2.设计依据3.系统组成、功能及使用方法4.设备技术参数5.系统安装6.设备配置7.系统连接示意图8.技术服务9.质量保证一、系统概述市山友通信技术，为石油化工项目防爆扩音对讲工程。
提供一套技术先进、功能完备、扩展性强、操作方便、运行稳定、可靠的防爆扩音对讲设备。
我公司生产的无主机防爆扩音通讯系统，是专门为石油、石化、海上钻井平台等场所提供的专用防爆通讯设备。
经过多年的现场使用，证实该设备安全可靠、实用、方便，特别适用于高噪声场所、水尘较大的场所、易燃易爆场所。
是找人或下达指令理想的专用防爆通讯设备。
该产品与美国GTC同类产品完全兼容，性能优于国外制造商生产的同类产品，设备结构紧凑，便于安装。
在特殊场合还可采用插接式连接方式，拆装方便。
五通道双向对讲功能，系统容量大，方便现场使用。
系统采用分散放大、低电平传输的通信方式，所有话站并联工作，随时可以任意扩充和迁移用户的终端设备。
每个通话站独立工作，任何一个出现故障，不影响其余话站的正常通信。
呼叫方式除有声音扩音呼叫外，还可配置闪光显示，这样可满足用户在各种不良环境中仍可听（看）见呼叫信息。
该产品是我公司常规产品，对于产品质量，有严格的控制手段，确保每一件都是合格品。
产品均经过国家指定检验部门检验，取得国家颁发的防爆合格证书，并通过中国船级社检验，获得船检合格证书。
我公司在全国同行业中，防爆通讯一直是领先的。
近二十年来，公司投入大量的资金和人力，综合国外产品性能特点，首先研发新型程控防爆扩音对讲，并经三年的现场使用，达到设计标准，用户使用满意。
二、设计依据1．GB3836.1-2000《爆炸性气体环境用防爆电气设备》通用要求2．GB3836.2-2000《爆炸性气体环境用防爆电气设备》防爆电气设备“d”3．GB3836.4-2000《爆炸性气体环境用防爆电气设备》本质安全型“i”4．GB4028-93 外壳防护等级(IP代码)5．GBJ42-81《工业企业通信设计规》6．SHJ28-90《石油化工企业生产装置全厂电信系统和企业管理自动化设计规》7．GB50160-92《石油化工企业设计防火规》（1999年版）8．GBJ16-87《建筑设计防火规》（1999年版）9．GB50058-92《爆炸和火灾危险电力装置设计规》三、系统组成、功能及使用方法无主机扩音呼叫防爆机是该系统的主设备，使用者均在此设备上操作。
第一章概述目前，随着计算机网络技术的迅速普及，安全生产的需要，扩音对讲系统已经走向石化、煤矿行业。
科学技术的不断进步和信息化生产建设步伐的不断加快，同时现在社会出现的大量石化和煤矿行业的安全生产事故，促使石化行业对扩音对讲产品的需求增大。
急切的需要功能全面的扩音对讲系统，作为日常生产调度和应急广播使用。
我公司BPA-1000无主机型扩音对讲系统，是一款技术成熟、功能全面、操作方便的扩音对讲系统。
可实现安全播报、调度指挥、安全监测、公共语音、消防联动等功能，系统为成熟的一套扩音对讲系统，该系统因系统稳定、组网灵活、防爆性能强大等因素，在全国众多化工企业中获得良好口碑。
组成的系统除了可以进行日常的安全宣传、教育、在指定区域播放安全规章、安全措施、注意事项外。
还可通过定制共享安全监控系统有关数据，当出现可燃气超限、风机不能正常工作等情况时，自动在特定区域发出安全告警，指挥相关人员撤离或采取必要的措施。
如果检测到安全监控系统告警，厂区出现重大安全事故时，可以根据事先设定程序，调动相关应急预案，指挥现场人员撤离；也可以人工调用应急预案语音材料，播放给指定区域，并可以通过现场的防爆扬声器，直接指挥有关人员撤离。
最大程度减少灾害救援过程中的次生影响。
第二章系统选型及功能特点1、方案拓扑图2、系统组成全厂设置一套无主机型扩音对讲系统，采用分散放大扩音方式。
系统由合并分离设备、主控话站、分控话站、防爆中继器、供电单元、以及设置在各装置区的前端话站和各类扬声器组成。
按XXX工程具体情况说明3、系统功能特点（1）基本功能1）中心主机的功能a.中心主机紧急广播功能紧急情况下，中心主机能够实现对系统内的所有话站进行全体广播、分组广播、定点广播b.中心主机的呼叫功能正常调度时，中心主机能够实现对系统内的所有话站进行全体呼叫、分组呼叫、定点呼叫c.中心主机的监控功能中心主机能够监控系统内所有话站的状态并直观显示d.中心主机的受话功能中心主机能够接受系统内任意话站的一键呼叫2）区域主机的功能a.区域主机紧急广播功能紧急情况下，区域主机能够实现对本区域内的所有话站进行全体广播、定点广播b.区域主机的呼叫功能正常调度时，区域主机能够实现对区域内的所有话站进行全体呼叫、定点呼叫c.区域主机的监控功能区域主机能够监控本区域内所有话站的状态并直观显示d.区域主机的受话功能区域主机能够接受系统内任意话站的一键呼叫3）话站功能a.话站的群组寻呼功能各话站能够对本区域内的话站进行呼叫，受话人可在离自己最近的话站提起话筒进行通话b.话站的点对点呼叫功能话站通过数字按键输入被呼叫的话站，实现点对点的呼叫、对讲，减少大范围的频繁呼叫对生产效率、生产秩序的影响。
“有主机、无主机扩音对讲指令调度广播-系统方案比较”在这个信息化迅速发展的时代，企业、学校、医院等场合对通讯设备的需求日益增长。
扩音对讲指令调度广播系统作为其中一种重要的通讯方式，其性能和稳定性成为考量的重要因素。
本文将从有主机和无主机两种系统方案进行比较，分析各自的优缺点，以帮助您做出更明智的选择。
一、有主机扩音对讲指令调度广播系统1.系统组成有主机扩音对讲指令调度广播系统主要由主机、分机、传输线路和扩音设备组成。
主机负责信号的接收、处理和发送，分机负责接收主机指令并进行相应操作，传输线路连接主机和分机，扩音设备负责将声音放大。
2.优点（1）稳定性：有主机系统在信号传输过程中，主机对信号进行处理，降低了信号干扰的可能性，提高了系统的稳定性。
（2）可靠性：有主机系统采用有线传输，减少了无线信号干扰，提高了系统的可靠性。
（3）功能丰富：有主机系统可以实现多种功能，如语音对讲、广播、录音、监听等，满足不同场合的需求。
3.缺点（1）布线复杂：有主机系统需要铺设大量的传输线路，布线复杂，施工难度较大。
（2）成本较高：有主机系统的设备成本和施工成本相对较高，对预算有限的项目来说可能是个负担。
二、无主机扩音对讲指令调度广播系统1.系统组成无主机扩音对讲指令调度广播系统主要由分机、传输线路和扩音设备组成。
分机负责接收指令并进行相应操作，传输线路连接分机，扩音设备负责将声音放大。
2.优点（1）布线简单：无主机系统采用无线传输，无需铺设大量传输线路，布线简单，施工方便。
（2）成本较低：无主机系统的设备成本和施工成本相对较低，适用于预算有限的项目。
（3）扩展性强：无主机系统可以随时添加分机，扩展性强，方便后续升级和扩展。
3.缺点（1）稳定性较差：无主机系统采用无线传输，容易受到信号干扰，稳定性相对较差。
（2）功能有限：无主机系统主要实现语音对讲和广播功能，功能相对有限。
三、方案比较1.稳定性：有主机系统稳定性较好，适用于对稳定性要求较高的场合；无主机系统稳定性较差，适用于对稳定性要求较低的场合。
第一章概述目前，随着计算机网络技术的迅速普及，安全生产的需要，扩音对讲系统已经走向石化、煤矿行业。
科学技术的不断进步和信息化生产建设步伐的不断加快，同时现在社会出现的大量石化和煤矿行业的安全生产事故，促使石化行业对扩音对讲产品的需求增大。
急切的需要功能全面的扩音对讲系统，作为日常生产调度和应急广播使用。
我公司BPA-1000无主机型扩音对讲系统，是一款技术成熟、功能全面、操作方便的扩音对讲系统。
可实现安全播报、调度指挥、安全监测、公共语音、消防联动等功能，系统为成熟的一套扩音对讲系统，该系统因系统稳定、组网灵活、防爆性能强大等因素，在全国众多化工企业中获得良好口碑。
组成的系统除了可以进行日常的安全宣传、教育、在指定区域播放安全规章、安全措施、注意事项外。
还可通过定制共享安全监控系统有关数据，当出现可燃气超限、风机不能正常工作等情况时，自动在特定区域发出安全告警，指挥相关人员撤离或采取必要的措施。
如果检测到安全监控系统告警，厂区出现重大安全事故时，可以根据事先设定程序，调动相关应急预案，指挥现场人员撤离；也可以人工调用应急预案语音材料，播放给指定区域，并可以通过现场的防爆扬声器，直接指挥有关人员撤离。
最大程度减少灾害救援过程中的次生影响。
第二章系统选型及功能特点1、方案拓扑图2、系统组成全厂设置一套无主机型扩音对讲系统，采用分散放大扩音方式。
系统由合并分离设备、主控话站、分控话站、防爆中继器、供电单元、以及设置在各装置区的前端话站和各类扬声器组成。
按XXX工程具体情况说明3、系统功能特点（1）基本功能1）中心主机的功能a.中心主机紧急广播功能紧急情况下，中心主机能够实现对系统内的所有话站进行全体广播、分组广播、定点广播b.中心主机的呼叫功能正常调度时，中心主机能够实现对系统内的所有话站进行全体呼叫、分组呼叫、定点呼叫c.中心主机的监控功能中心主机能够监控系统内所有话站的状态并直观显示d.中心主机的受话功能中心主机能够接受系统内任意话站的一键呼叫2）区域主机的功能a.区域主机紧急广播功能紧急情况下，区域主机能够实现对本区域内的所有话站进行全体广播、定点广播b.区域主机的呼叫功能正常调度时，区域主机能够实现对区域内的所有话站进行全体呼叫、定点呼叫c.区域主机的监控功能区域主机能够监控本区域内所有话站的状态并直观显示d.区域主机的受话功能区域主机能够接受系统内任意话站的一键呼叫3）话站功能a.话站的群组寻呼功能各话站能够对本区域内的话站进行呼叫，受话人可在离自己最近的话站提起话筒进行通话b.话站的点对点呼叫功能话站通过数字按键输入被呼叫的话站，实现点对点的呼叫、对讲，减少大范围的频繁呼叫对生产效率、生产秩序的影响。
扩音对讲系统一、BAHZ-1型无主机防爆扩音对讲话站BAHZ-1型无主机防爆扩音对讲话站适用范围：爆炸性气体混合物危险场所：1区、2区爆炸性气体混合物：ⅡA、ⅡB、ⅡC温度组别：T1-T6户内、户外（IP54）产品特点及功能BAHZ-1型话站不用主机可自成扩音对讲网络，话站之间为总线挂靠的接线方式，系统最大容量可连续接40台话站。
话机底部设有进出线口，不用接线盒可直接将话站入网。
话站设计5条绳路，可以有5对话站通话互不干扰。
该话站设计的技术参数和安装尺寸，完全和美国的GAI-TRONIS CORPORATION 7805-001防爆扩音对讲话站兼容、互换。
主要技术参数无主机防爆扩音对讲话站ⅡC级连接示意二、ZJ-1型无主机扩音对讲室内话站ZJ-1型无主机扩音对讲室内话站适用范围：Array爆炸性气体混合物危险场所：1区、2区爆炸性气体混合物：ⅡA、ⅡB、ⅡC温度组别：T1-T6户内、户外（IP54）ZJ-1型无主机扩音对讲室内话站是BAKW-1型无主机防爆扩音对讲系统的配套话站，该话站外壳采用BAS塑料制造，黑白分明造型美观大方。
面板设置有扩音呼叫按钮、绳路转换开关及音量调节器，内至0.2W扬声器和外接15W扬声器并联，也可根据用户对面板功能的需求制造。
KYDJ-1-型无主机扩音对讲话站KYDJ-1型无主机扩音对讲室内话站是BAKW-1型无主机防爆扩音对讲系统的配套话站，外壳采用钢板制成表面喷塑。
也可单独组成通讯网络，话站之间为总线挂靠的接线方式，系统最大容量可连续接40台话站。
话机底部设有进出线口，不用接线盒可直接将话站入网。
话站设计单绳路（或5条绳路，可以有5对话站通话互不干扰）。
该话站设计的技术参数和安装尺寸，完全和美国的GAI-TRONIS CORPORATION 7805-001防爆扩音对讲话站兼容、互换。
主要技术参数三、BAYS-□型防爆场声器BAYS-□型防爆场声器主要技术参数BAYS-1外形及安装尺寸BAYS-2外形及安装尺寸四、FYFC-1型防雨防尘箱FYFC-1型防雨防尘箱主要是为BAHZ-1型无主机防爆扩音对讲话站及防爆电话配套用的箱体，扩音对讲话站在户外使用时应安装在防雨防尘箱内。
有主机、无主机扩音对讲指令调度广播系统方案比较想象一下，你在一个大型活动现场，需要同时对多个区域进行指令调度和广播，这时候，选择合适的扩音对讲系统就显得尤为重要。
今天，我就来给大家详细比较一下有主机和无主机扩音对讲指令调度广播系统。
先来说说有主机系统。
这个系统就像一个大脑，指挥着整个广播网络。
它有一个中央控制器，所有信号都通过这个控制器来进行分配和调度。
优点很明显，是稳定。
因为有主机系统采用了成熟的技术，运行起来非常稳定，不会出现突然中断的情况。
是功能强大。
主机系统可以轻松实现多路广播，还可以进行分区控制，满足不同区域的需求。
举个例子，比如在一场大型运动会中，有主机系统可以实时将主席台的讲话、裁判的指令以及现场解说等声音，分别传送到各个区域。
而且，这种系统还可以实现远程控制，你甚至可以在办公室里对现场广播进行操作。
看看无主机系统。
这个系统就像一个分布式网络，没有中央控制器，每个扩音设备都可以独立工作。
这种系统的优点在于灵活性强。
因为没有中央控制器的限制，你可以根据现场需求，自由搭配各个扩音设备。
而且，无主机系统安装简单，不需要复杂的布线。
举个例子，比如在一个大型商场，你需要在不同的楼层安装扩音设备。
使用无主机系统，你可以根据每个楼层的需要，自由搭配扩音设备，而不必担心中央控制器的能力是否足够。
但是，无主机系统也有它的不足之处。
是稳定性相对较差。
因为没有中央控制器，一旦某个扩音设备出现故障，可能会影响到整个系统的正常运行。
是功能相对有限。
无主机系统通常只能实现简单的广播功能，无法进行复杂的分区控制和远程操作。
那么，具体到实际应用中，我们应该如何选择呢？而如果你所在的场景对灵活性有更高的需求，比如商业综合体、旅游景点等，那么无主机系统可能更适合你。
它能够根据现场需求灵活调整，让你在管理和操作上更加便捷。
当然，这只是一个大致的参考。
在实际选择时，你还需要考虑其他因素，比如成本、安装难度、后期维护等。
这里我可以给你提供一个简单的决策流程：1.分析你的需求，确定你需要的广播系统类型（有主机或无主机）。

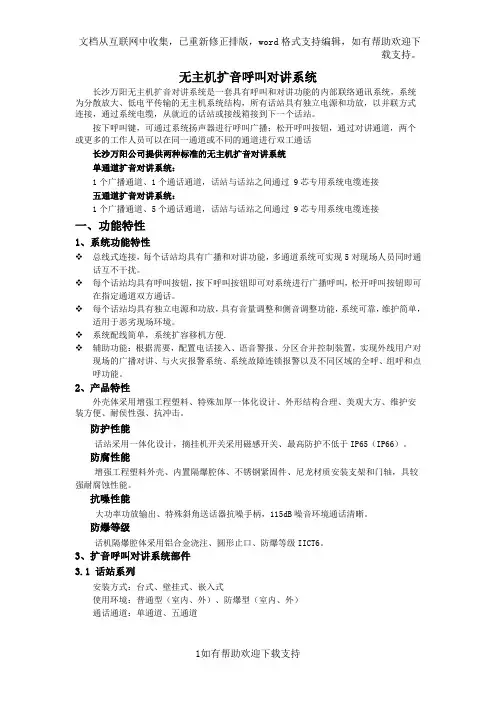

无主机扩音呼叫对讲系统长沙万阳无主机扩音对讲系统是一套具有呼叫和对讲功能的内部联络通讯系统，系统为分散放大、低电平传输的无主机系统结构，所有话站具有独立电源和功放，以并联方式连接，通过系统电缆，从就近的话站或接线箱接到下一个话站。
按下呼叫键，可通过系统扬声器进行呼叫广播；松开呼叫按钮，通过对讲通道，两个或更多的工作人员可以在同一通道或不同的通道进行双工通话长沙万阳公司提供两种标准的无主机扩音对讲系统单通道扩音对讲系统：1个广播通道、1个通话通道，话站与话站之间通过 9芯专用系统电缆连接五通道扩音对讲系统：1个广播通道、5个通话通道，话站与话站之间通过 9芯专用系统电缆连接一、功能特性1、系统功能特性❖总线式连接，每个话站均具有广播和对讲功能，多通道系统可实现5对现场人员同时通话互不干扰。
❖每个话站均具有呼叫按钮，按下呼叫按钮即可对系统进行广播呼叫，松开呼叫按钮即可在指定通道双方通话。
❖每个话站均具有独立电源和功放，具有音量调整和侧音调整功能，系统可靠，维护简单，适用于恶劣现场环境。
❖系统配线简单，系统扩容移机方便.❖辅助功能：根据需要，配置电话接入、语音警报、分区合并控制装置，实现外线用户对现场的广播对讲、与火灾报警系统、系统故障连锁报警以及不同区域的全呼、组呼和点呼功能。
2、产品特性外壳体采用增强工程塑料、特殊加厚一体化设计、外形结构合理、美观大方、维护安装方便、耐侯性强、抗冲击。
防护性能话站采用一体化设计，摘挂机开关采用磁感开关、最高防护不低于IP65（IP66）。
防腐性能增强工程塑料外壳、内置隔爆腔体、不锈钢紧固件、尼龙材质安装支架和门轴，具较强耐腐蚀性能。
抗噪性能大功率功放输出、特殊斜角送话器抗噪手柄，115dB噪音环境通话清晰。
防爆等级话机隔爆腔体采用铝合金浇注、圆形止口、防爆等级IICT6。
3、扩音呼叫对讲系统部件3.1 话站系列安装方式：台式、壁挂式、嵌入式使用环境：普通型（室内、外）、防爆型（室内、外）通话通道：单通道、五通道3.2 功率放大器系列安装方式：壁挂式使用环境：普通型、防爆型3.3 接线箱系列安装方式：壁挂式使用环境：普通型、防爆型通话通道：单通道、五通道 3.4 扬声器系列安装方式：壁挂式使用环境：普通型、防爆型4、灵活的系统功能扩展长沙万阳无主机扩音对讲系统可根据用户需求，配以多种可扩充系统功能的附加功能装置，实现与其他系统的融合和功能的扩展□程控电话接入装置程控电话机用户可以通过固拨号方式进入无主机扩音对讲系统进行呼叫对讲。
输煤生产现场通信技术方案比较用户需要分析输煤现场生产环境比较恶劣，具有潮湿、粉尘、高噪音，气体爆炸危险等特点，因而现场内通讯系统的选择一定要适合现场环境要求以及生产过程中生产、安全管理对通讯系统的需要，因而选择一合适的通信系统非常重要，现就目前国内工业企业使用的主流内部扩音呼叫通信系统做一简要的比较，希望对用户选择提供参考。
扩音对讲系统特点分析目前国内在石化、冶金、电力、洗煤、煤化工等行业，经常使用的具有广播对讲功能的内部通信系统主要有无主机扩音对讲系统和程控指令调度广播系统.见提供的CAD附图1.无主机扩音对讲系统1.1 系统特点无主机扩音对讲系统是原于美国GTC公司的一套具有广播和对讲功能的厂区内部通信系统,在石油、化工、电力、洗煤、煤化工有着广泛的应用，其系统特点为：1.系统不需要主机，系统连接采用总线式连接，系统具有广播和对讲功能，对于现场广播的最大特点是一呼百应，每个话站均具有广播和对讲功能，多通道系统5对现场人员可同时实现通话互不干扰，并且在同一通道可多人同时听讲（最多6人），系统内不能实现对终端话站的点呼和组呼。
2.每个话站具有呼叫按钮，按下呼叫按钮即可对系统进行广播呼叫，松开呼叫按钮即可在指定通道双方通话，而且每个话站均具有该功能。
使用方法简单直接。
3.每个话站具有独立电源和功放，系统内话站广播和通话不需要主机控制，采用集中供电，具有音量调整和侧音调整功能，系统可靠，维护简单，系统电缆采用双屏对绞专用电缆，适用于现场恶劣环境。
4.总线式配线方式，集中供电，系统配线简单，系统扩容移机方便.5.终端设备的的防腐、防护、气体防爆性能及安装方式均能满足要求。
6.辅助功能根据需要，配置电话接入、语音警报、分区合并控制装置，实现外线用户对现场的广播对讲（扩音对讲系统终端不能对外线进行呼叫对讲）、与火灾报警系统、系统故障等连锁报警以及不同区域的全呼，组呼和点呼功能。
1.2 系统简介另见:无主机式扩音呼叫系统技术方案2.有主机式程控指令调度广播系统2.1 系统特点程控指令调度广播系统是在程控调度系统的基础上，借助于调度机的部分功能和具有广播功能的扩音电话机组成的通信系统。
扩音系统工程技术方案1. 引言扩音系统工程技术方案是指在特定环境中为了解决声音传播不畅或者声音覆盖范围较窄的问题而设计的一种声音扩散方案。
扩音系统广泛应用于会议室、学校、剧院、体育场馆等场所，为人们提供了清晰、高品质的声音体验。
本文将介绍一个扩音系统工程技术方案，旨在提供一种全面而有效的扩音解决方案。
2. 技术需求在制定扩音系统工程技术方案之前，首先需要明确技术需求，包括以下几个方面： - 声音扩散范围：确定需要覆盖的范围大小，包括会议室、教室、剧院、体育场馆等不同场所的需求。
- 声音质量要求：确定声音的清晰度、音质还原度等方面的要求，以满足听众的需求。
- 连接与控制需求：确定是否需要多房间联动、录音等功能，以及控制方式与实现方式。
3. 方案设计基于上述技术需求，可以设计以下扩音系统工程技术方案：3.1 扩音设备选择在选择扩音设备时，需要考虑声音覆盖范围、音质还原度、功率等因素。
合理选择功率适中、音质出色的扩音设备，如某某品牌的扩音喇叭或扩音箱等。
3.2 源声连接与处理扩音系统通常需要将不同的声音源进行连接与处理，可以选择使用数字音频接口或模拟音频接口进行传输。
此外，通过选择合适的音频处理器，可以对声音进行均衡、混响等处理，以提升音质。
3.3 扩音设备布置根据场所的实际情况，合理布置扩音设备的位置。
可以选择将扩音设备安装在墙壁上或天花板上，以最大限度地扩散声音。
3.4 控制与接口设计为了方便操作和控制扩音系统，可以选择提供可视化的界面和远程控制功能。
同时，需考虑提供各种接口，以便扩展更多功能，如外部音响输入、音频输出等。
4. 实施方案在确定了技术需求和方案设计后，需要进行实施方案的具体操作。
4.1 选购设备根据方案设计中选择的扩音设备，进行设备的选购，确保设备的质量和性能满足技术需求。
4.2 设备安装与连接根据方案设计中设备布置的要求，进行设备的安装和连接。
安装要求需要严格遵守设备厂商提供的操作手册和安装要求。
扩音对讲系统技术规格书项目名称：XXXXXX工程子项名称：扩音对讲系统项目编号：目录目录 (2)一、总则 (3)二、投标方责任 (4)三、供货范围 (4)四、相关规范和标准 (5)五、技术要求 (5)1、系统组成 (5)2、选用设备的技术参数 (7)1）扩音对讲系统主机 (7)2）消防报警信号发生器/16路网络报警信号发生器（选配） (9)3）中心管理主机 (9)4）区域管理主机 (11)5）防爆扩音话站 (11)6）防爆扬声器/防爆扬声器带光提示（选配） (12)7）桌面型扩音话站 (13)8）壁挂式话站 (14)9）线路中继分支器 (15)10）防爆转接盒 (15)11）光端机 (16)12）扩音对讲管理平台 (16)一、总则1.本技术规范书适用于XXXX工程的扩音对讲系统提出了技术及相关方面的要求，它包括功能设计、设备结构、性能和制造、系统设计、包装、运输、安装、接线、调试、试验等方面的最基本的技术要求。
2.本技术规范书中提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引用有关制造标准和条文，但投标方仍应提供符合本规范书和国家、行业最新标准的优质产品。
3.如果投标方没有以书面形式对本规范书的条文提出异议，则招标方认为投标方提供的设备完全符合本规范书的要求。
如有异议，均应在投标书中以加以详细描述并附偏差表。
4.在合同签订后，招标方有权因规程、规范和标准等发生变化而提出补充要求，具体内容由供、需双方共同商定。
5.投标方提供的文件，包括图纸、计算、说明、使用手册等，均应使用我国国家法定计量单位制。
所有文件、工程图纸及相互通讯，均应使用中文。
另有约定的除外。
6.投标方对整套设备系统负有全责，即包括分包（或采购）的产品。
确定分包（或采购）产品的制造商须征得招标方的认可。
7.本技术规范书经买、卖双方确定后作为订货合同的附件，与合同正文具有同等法律效力。
8.投标方提供的扩音对讲系统设备应有在煤化、石化等行业成功运行的业绩，并提供相应的业绩表及所使用的对讲点规模。
第一章概述目前，随着计算机网络技术的迅速普及，安全生产的需要，扩音对讲系统已经走向石化、煤矿行业。
科学技术的不断进步和信息化生产建设步伐的不断加快，同时现在社会出现的大量石化和煤矿行业的安全生产事故，促使石化行业对扩音对讲产品的需求增大。
急切的需要功能全面的扩音对讲系统，作为日常生产调度和应急广播使用。
我公司BPA-1000无主机型扩音对讲系统，是一款技术成熟、功能全面、操作方便的扩音对讲系统。
可实现安全播报、调度指挥、安全监测、公共语音、消防联动等功能，系统为成熟的一套扩音对讲系统，该系统因系统稳定、组网灵活、防爆性能强大等因素，在全国众多化工企业中获得良好口碑。
组成的系统除了可以进行日常的安全宣传、教育、在指定区域播放安全规章、安全措施、注意事项外。
还可通过定制共享安全监控系统有关数据，当出现可燃气超限、风机不能正常工作等情况时，自动在特定区域发出安全告警，指挥相关人员撤离或采取必要的措施。
如果检测到安全监控系统告警，厂区出现重大安全事故时，可以根据事先设定程序，调动相关应急预案，指挥现场人员撤离；也可以人工调用应急预案语音材料，播放给指定区域，并可以通过现场的防爆扬声器，直接指挥有关人员撤离。
最大程度减少灾害救援过程中的次生影响。
第二章系统选型及功能特点1、方案拓扑图2、系统组成全厂设置一套无主机型扩音对讲系统，采用分散放大扩音方式。
系统由合并分离设备、主控话站、分控话站、防爆中继器、供电单元、以及设置在各装置区的前端话站和各类扬声器组成。
按XXX工程具体情况说明3、系统功能特点（1）基本功能1）中心主机的功能a.中心主机紧急广播功能紧急情况下，中心主机能够实现对系统内的所有话站进行全体广播、分组广播、定点广播b.中心主机的呼叫功能正常调度时，中心主机能够实现对系统内的所有话站进行全体呼叫、分组呼叫、定点呼叫c.中心主机的监控功能中心主机能够监控系统内所有话站的状态并直观显示d.中心主机的受话功能中心主机能够接受系统内任意话站的一键呼叫2）区域主机的功能a.区域主机紧急广播功能紧急情况下，区域主机能够实现对本区域内的所有话站进行全体广播、定点广播b.区域主机的呼叫功能正常调度时，区域主机能够实现对区域内的所有话站进行全体呼叫、定点呼叫c.区域主机的监控功能区域主机能够监控本区域内所有话站的状态并直观显示d.区域主机的受话功能区域主机能够接受系统内任意话站的一键呼叫3）话站功能a.话站的群组寻呼功能各话站能够对本区域内的话站进行呼叫，受话人可在离自己最近的话站提起话筒进行通话b.话站的点对点呼叫功能话站通过数字按键输入被呼叫的话站，实现点对点的呼叫、对讲，减少大范围的频繁呼叫对生产效率、生产秩序的影响。
c.话站的自恢复功能当话站用后未挂机时，话站自动恢复挂机状态，不影响使用时接受呼叫。
d.话站功放功能系统采用分散放大原理，每个话站的驱动能力均大于30W，并且能够直接连接2个扬声器。
4）系统录音功能系统具有录音装置，能够对所有话站的通话进行数字化录音，累计录音时间不低于720小时，便于倒查。
5）和消防报警的联动功能当消防报警系统发出报警信号时，该系统能够对设定的区域手动/自动进行紧急广播，预录的不得少于8种。
6）远程传输功能当系统线缆长度超过2KM时，可采用光纤进行传输音频、控制信号，最长传输能力不小于20KM。
7）平台管理功能通过系统平台管理软件，经授权的人员能够查看、监控话站的状态，监控系统是否正常运行。
若有故障，系统自动提示故障点，降低维修难度，提高维修效率，确保系统的稳定、可靠运行，确保应急通信时系统处于良好状态。
8）和调度电话/外线的互通功能系统通过中心主机的转接，能够实现和调度电话/外线的互联互通。
9）系统稳定性系统内任一话站线路断开，不影响其他话站的正常使用。
区域与中心线缆断开，不影响区域内部通信。
第三章设备功能和技术参数无主机型扩音对讲系统的主要设备功能及参数：1、扩音对讲系统主机扩音对讲系统主机是扩音对讲系统的核心控制设备，包括以下功能设备：a.机柜 1面b.智能集线器（含合并分离功能）1套（4路）c.消防报警信号发生器1套（标配1台，根据需要可选配16路矩阵报警信号发生器）d.音频记录仪（选配）e.程控/外线模块（选配）f.无线对讲模块（选配）g.供电单元 1套h.接线排1套功能说明：中心智能控制主机是防爆扩音系统的核心管理部分，主要具有以下功能:1.集成了个相关的功能模块，便于系统的扩容与管理2.具有智能选择对讲通道、对讲区域、对讲话站的功能3.集线器同时具有阻抗匹配均衡功能4.具有总调度录音功能，录音时间长达10000小时5.具有报警信号接口功能6.具有程控电话、外线接入功能（选配）7.具有可靠、方便的接线排柱，便于安装接线8.标准配置的总线集线器可同时智能管理4个区域，每个区域容量达128部话站；根据系统区域划分，最多可智能管理128个区域，系统最大容量可达128*128部话站9.具有和智能管理平台的接口，实现和消防报警、工业电视系统、电子地图的联动10.对系统总线的在线监测功能机柜参数：1.尺寸：19”标准机柜，尺寸为800(W)×800(D)×2100(H)，可根据用户要求定制2.制造材质：冷轧钢板制造3.颜色：烤漆，RAL7035，或用户指定4.过滤保护：采用专用过滤网进行通风，顶置4风扇散热5.搬运及固定：具有吊装吊耳和带自锁功能的滑轮，便于搬运和固定6.布线：融入综合布线原理，具有专业布线槽，机柜内部线路规范、有序、可靠供电单元：为机柜内设备提供稳定的电源，市电、UPS双路互锁供电，切换时间不大于30m，供电容量为3KVA。
2、消防报警信号发生器/16路网络报警信号发生器（选配）●功能介绍：可实现消防报警/可燃气体报警信号与扩音对讲系统的联动输出，当报警时通过扩音对讲系统的扬声器播放报警声音●报警声音：8种以上消防报警声音选择。
●信号输入：具有RS485、开关量、模拟量等消防常用检测功能输入接口，具有16路消防报警输入，可级联●报警测试：具有测试报警声音输出试听功能●报警解除：具有报警以及解除报警、关闭扬声器声音功能●报警处理：自动/手动联动扬声器●供电电源：DC24V●工作电流：100MA●额定功率：1W●相对湿度：≤80% RH3、中心管理主机●防护等级：IP54●制造材质：铝合金●工作电压：AC24V±15%●工作电流：1.2A●显示方式：10.4英寸钢化触摸屏，触摸数字键盘及功能键●显示亮度：500cd/m2●分辨率：1024*768●管理容量：可管理128个区域，每个区域128部以上话站●来电显示：有，显示市话来电号码/显示来电话站编码、地址、区域●对外呼叫：定点呼叫，群组呼叫，系统呼叫，群组广播，系统广播●时钟校准：有●通道选择：自动选择空闲通道，提高系统的接通率●频响特性：0.35-3.35KHZ●来电提示：内置5W扬声器声音提示，显示来电话站的名称、地址、编码●状态监控：监控系统内的话站状态，并直观显示●调度互通：具有市话模块，实现系统内话站与调度电话的互联互通转接工作●降噪处理：DSP数字降噪●功放输出：≥12W(8Ω)，可调●抗噪能力：90dB●失真度：5%●频率响应：0.3-3.4KHz(±1.5dB)●工作环境温度：-20℃-+65℃●相对湿度：90%●使用方式：桌面放置，含底座；或嵌入在操作台上4、区域管理主机●防护等级：IP54●制造材质：铝合金或ABS工程塑料●工作电压：AC24V±15%●工作电流：1.2A●显示方式：8英寸以上钢化液晶触摸屏显示，包括数字按键及功能按键●显示亮度：500cd/ m2●分辨率：1024*768●管理容量：可管理128部以上话站●通道选择：自动选择空闲通道，提高系统的接通率●频响特性：0.35-3.35KHZ●降噪处理：DSP数字降噪●功放输出：≥12W(8Ω)，可调●抗噪能力：90dB●来电提示：内置5W扬声器声音提示，显示来电话站的名称、地址、编码●状态监控：监控本区域内的话站状态，并直观显示●工作环境：-20 ℃ - +55℃●使用方式：桌面放置，含底座5、防爆扩音话站●防爆等级：同时具备ExdIICT6及DIP A21 TA,T6等级●防护等级：IP65●出线孔： G1+2*G1/2●制造材质：SUS304不锈钢●可靠性寿命：≧100000小时●工作电压：AC220V±15%●工作电流：1A●输出阻抗：8-16欧姆，可调●驱动能力：≧30W●抗噪能力：120dB●降噪处理：DSP数字降噪●频响特性：0.35-3.35KHZ●传输能力：≦2KM(无中继)，远距离可采用光钎传输≧25KM●通道选择：5个以上通道（最多10通道），自动选择空闲通道，提高系统的接通率●夜间模式：为减少夜间扰民，夜间自动将扬声器输出调整为正常呼叫功率的50%。
●工作环境：-35 ℃ - +80℃●防护装置：不锈钢防尘防雨罩/箱，必备6、壁挂式扩音话站●防护等级：IP65●出线孔：G1+2*G1/2●制造材质：SUS304不锈钢●可靠性寿命：≧100000小时●工作电压：AC220V±15%●工作电流：1A●输出阻抗：8-16欧姆●驱动能力：≧30W●抗噪能力：120dB●降噪处理：DSP数字降噪●频响特性：0.35-3.35KHZ●传输能力：≦2KM(无中继)，远距离可采用光钎传输≧25KM●通道选择：5个以上通道，自动选择空闲通道，提高系统的接通率●夜间模式：减少夜间扰民，夜间自动将扬声器输出调整为白天正常呼叫功的50%。
●工作环境：-35 ℃ - +80℃●防护装置：不锈钢防尘防雨罩/箱，必备7、桌面型扩音话站●防护等级：IP54●制造材质：SUS304不锈钢●输出阻抗：8-16Ω●驱动能力：5-10W，内置5W扬声器，音量可调；同时具有外置扬声器接口●工作环境：-20 ℃ - +65℃●工作电压：AC24V●工作电流：0.5A●通道选择：5个以上通道，自动选择空闲通道，提高系统的接通率●抗噪能力：90dB●降噪处理：DSP数字降噪8、防爆型号角式扬声器/防爆号角扬声器带光提示（选配）●防爆等级：ExdIICT6/ DIP A21 T A,T6●防护等级：IP65以上●制造材质：铸铝●出线孔尺寸：1*G1/2●电气参数：额定功率：15W/25W输出阻抗：8-16欧姆失真度：≤5%频率响应：0.3-3.4KHz(±1.5dB)工作温度：-40℃-+80℃相对湿度：0-90%●声光提示功能接收呼叫时：扬声器播放呼叫信息，同时闪光提示，当有话站摘机后,受话话站转入话筒通话模式，闪光保持至通话结束其他话站在受话话站摘机后，闪光停止,进入待机状态接收广播时:扬声器播放广播，同时闪光提示广播结束后，闪光同时停止，进入待机状态9、防爆线路中继分支器●防爆等级：同时具备ExdIICT6和DIP A21 TA,T6 等级●防护等级：IP65●制造材质：SUS304不锈钢●出线孔：≥5*G1，满足系统要求●中继距离：≥1KM●分支路数：4路分支10、防爆转接盒●防爆等级：同时具备ExdIICT6和DIP A21 TA,T6等级●防护等级：IP65●制造材质：不锈钢●出线孔：≥4*G1，满足系统要求●端子数量：32个以上11、防爆扩音对讲光端机可实现远距离扩音对讲信号传输。
