红外无线耳机简易制作方法

【 关键词 】红外线；耳机 ；发射；接收 ；Ｌ Ｍ３ ８ ６
呈 线性 关 系 ，它 越 小 那 么 该元 件 的指 向性 就越 灵敏 。 市 面 上 二 大 部 分 的红 外 发 光二极 管 表面 均带 有透 镜 ， 以提 高 指其 向性 。 红 外线 发 射 与吸 收 的方 法 可 以 是直 射式 ，也 可 以是 反 射式 。前 者 是指 发射 端和 接 收端相 对 安放 在 界面 的两边 ， 中间 相距 最远 的距 离 ：后者 指 发射 端的二极管与接收端的二极管并列在一起，不使用时接收管始终无反映，可 以最大限度的节省能源，只有发光二极管发出的红外光线射到反射物体时， 接收端才能接收到电磁场中反射回来的红外光．如此才能正常的工作。 将 两 个 红 外 发 光 二 极 管 并 排 安 放 ，可 以 有 效 提 高 功 率 ， 增 加 发 射 距 离。 ２ ． ２ 本 无 线 耳 机 的主 要 功 能 本文的无线耳机是把发射端和手机的耳机端口连在一起 并且向发射端 共给５ Ｖ电压后用红外发光二极管发射到吸收端 ，， 然后经Ｌ Ｍ３ ８ ６ 放大过滤 等处理后，再 由扩音器外放而出。使人们能在特殊的领域 内听道自己需要 的声音而不会对他人造成影响，而且去除了一大截繁琐的导线，使听者的 生活更加方便快捷 。能将更多的精 力放在享受生活 的其他方面 ２ ． ３ 本耳机的两个主要模块 介绍 发 射端 和接受端两个模块共同构成 了此耳机 的主要 部分。 发射模块 ：在一 些 电阻电容和两 个红外 发光二极 管的基础 上 ，外 加 一个１ ２ Ｖ的 驱 动 电压 ，将 手 机 里 音 频 信 号传 递 至 基 本 电路 内后 通 过 红 外 发光 二 极 管 发 射 出 去 。 接 收 模块 ： 由各类 电阻 电容 围绕 着Ｌ Ｍ３ ８ ６ 芯 片 组 成 的 功 率 放 大 器 ，然后外 加一个５ Ｖ的驱动 电压将吸 收到的音频信 号经放大 、滤波之 后传给 耳机来 发出声音，让听者可 以在一定范 围内听道声音 。 其 原理 框 图 如 图２ — ２ 所示 。

我来教⼤家DIY⼿机红外遥控器，可遥控电视空调！
想要你们的⼿机⽀持红外功能其实很简单，只要你⾃⼰动动⼿DIY⼀个红外装置就可以了，n年
轻⽤华，为的时候就已经⼀直在⽤这个，挺⽅便的！
声明千万别去商场⼲坏事啊，不然碰到不友好的⼈，去医院空调包间可就不好玩了，别问我为
什么！
下⾯开始发教程，其实这个DIY红外装置早在⼏年前都被玩烂⼤街的东
，⽹上的教程也⼀搜⼀⼤把但都不详细，我的教程还算是详细的了吧！
或者你去x宝买⼀个别⼈DIY好了的也可以，DIY红外发射器很简单，需要的材料也很简单
1:智能⼿机⼀部
2:3.5⽿机⾳频端⼦（可以拆⼀个不要的旧⽿机，这个应该⼤家都⼀⼤把吧）
3:红外⼆极管⼀个（旧遥控器上边拆或x宝，很便宜⼏分钱⼀个?）
4:电烙铁⼀个
5:下载遥控精灵
开始DIY
把3.5mm⽿机接⼝的外⽪剥掉,清理焊点
⽤电烙铁将红外线⼆级管接到刚才剥了⽪的⽿机头的左右声道,地线不接，个⼈测试只要你把⼆极管两根线接在左右声道上就OK，不分左右声道，也别接在地线上就可以！肯定有⼈要问哪是左右声道
这是已经焊好了的
当当当当～
DIY 成功！
然后为了美观，⽤胶带固定⼀下?或者你有热熔胶也⾏！
接下来也是最关键的时候，它会提⽰你没找到红外设备，现在把刚DIY好了的遥控装置插⼿机上，遥控精灵就⾃动识别出来了，这个时候你们还不能遥控，⾄关重要的⼀部软件设置，不然
你的红外装置没⽤！
，把灵敏度调到最⾼，zaza调100%
然后点添加遥控器界⾯，选择你要遥控的电视或者空调……
点击左上⾓开关按钮，如果空调或者电视没反应就点右下⾓的下⼀个，再点开关按钮，直⾄电视或者空调有反应点确定！好了，教程到此结束！。

幂指数 100 101 102 103 104 105
误差
±1% ±2%
±0.5% ±0.25% ±0.1%
10－1 10－2
±5% ±10%
色环电阻识别示意图
有效数值 幂指数 误差
色环认识的小窍门
• 从上页幻灯片可知，金色和银色只能 是允许误差，一定放在右边。
• 表示允许误差的色 环比别的色环稍宽，
a. 先将烙铁头放在两个焊接面处加热 b. 将焊锡丝顺烙铁头方向熔化到焊接面 c. 当焊锡熔化适量后，抽走焊锡丝 d. 待焊接面焊锡均匀熔化后，再顺管脚抽走烙铁头
second
first
Welding spot
注 意1
焊锡 丝
加热中要把斜面 靠在元件脚上使
加热面积最大
焊点高1.5mm直 径与焊盘一致脚 高出0.5mm
电子元器件的基本知识(2)
主要参数：特性参数、规格参数和质量参数。
常见的电子元器件：(电阻器、电位器、电容器、电 感器、半导体分立器件、集成电路、开关和接插件、表面 安装元器件、传感器等)
1、型号命名方法； 2、主要参数及标志方法； 3、种类、结构及性能特点； 4、选用原则及注意事项； 5、检测与筛选。


元 件 的 焊 接1
Space=1～5mm.
元 件 的 焊 接2
太高.
太低 ，剪太短
它要最后再焊，否 则别的都放不整齐
错焊元件的拔除
（1）：清除烙铁上的锡， 焊接面向下，用烙铁将元件
脚上的锡尽量刮除
（2） 错焊元件的拔除
镊子
用烙铁烫
拔
装配中的注意事项：
1、清元件（认识元件；装配时，有条理，不易装错元件，提高
掌握电子元器件的基本知识 掌握正规化的装配和焊接技术 了解印制电路板的设计和制作 了解无线耳机的基本知识 掌握电子产品规范化的调试方法和步骤 故障诊断和排除方法

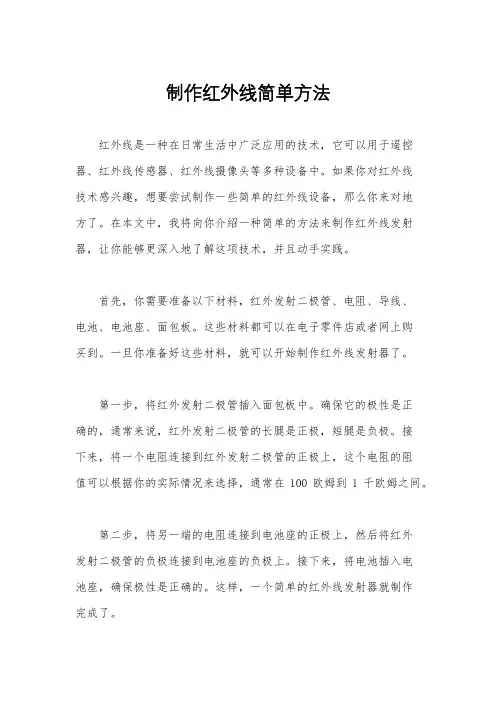

制作红外线简单方法红外线是一种在日常生活中广泛应用的技术，它可以用于遥控器、红外线传感器、红外线摄像头等多种设备中。

如果你对红外线技术感兴趣，想要尝试制作一些简单的红外线设备，那么你来对地方了。

在本文中，我将向你介绍一种简单的方法来制作红外线发射器，让你能够更深入地了解这项技术，并且动手实践。

首先，你需要准备以下材料，红外发射二极管、电阻、导线、电池、电池座、面包板。

这些材料都可以在电子零件店或者网上购买到。

一旦你准备好这些材料，就可以开始制作红外线发射器了。

第一步，将红外发射二极管插入面包板中。

确保它的极性是正确的，通常来说，红外发射二极管的长腿是正极，短腿是负极。

接下来，将一个电阻连接到红外发射二极管的正极上，这个电阻的阻值可以根据你的实际情况来选择，通常在100欧姆到1千欧姆之间。

第二步，将另一端的电阻连接到电池座的正极上，然后将红外发射二极管的负极连接到电池座的负极上。

接下来，将电池插入电池座，确保极性是正确的。

这样，一个简单的红外线发射器就制作完成了。

现在，你可以测试你制作的红外线发射器了。

拿起一个红外线接收器，将它对准你制作的发射器，然后按下发射器的开关。

如果一切正常，你应该能够看到红外线接收器闪烁，这表明红外线发射器已经成功地发射出了红外线信号。

通过这个简单的制作过程，你可以更好地理解红外线技术的原理，并且体验到红外线设备的工作过程。

当然，这只是一个简单的红外线发射器，如果你想要深入研究红外线技术，还有很多其他方面的知识和技术需要学习。

希望这篇文章能够帮助你更好地了解红外线技术，也希望你能够在未来的学习和实践中取得更多的进步。

红外线耳机制作方法本文介绍的语音红外转发器具有结构简单、易于制作、无干扰、低噪声的特点。

工作原理：转发器由发射和接收两部分组成。

见附图1。

鉴频后的伴音（音频）信号经三极管V放大后推动红外发射管。

由于发射管的发光强度与通过的电流成正比，所以D1、D2所发出的红外光线便受到音频信号的调制。

为了防止失真，D1、D2要设置一定的偏置。

接收部分采用一块音频放大集成电路LM386。

D为红外线接收管。

当被音频信号调制的红外光照到D时，在其两端产生一个与音频信号变化规律相同的电信号，经C1耦合至IC，进行放大。

由于IC具有功率放大的能力，所以可以同时供1-4副耳机收听。

元件选择：三极管V选用8050中功率管，Pcm=300mW，Icm=500mA，R2的功率要在1/4W以上。

D为红外线接收管（不要选用光电二极管，以免受干扰，影响接收效果），其它均为通用件。

安装调试：调节发射部分三极管V的静态电流在30mA左右。

接收部分只要安装无误，不需调试即可工作。

发射部分可以安装在电视机内部，采用机内12V电源供电。

信号输入A、B端，接到音量电位器两端即可。

对于采用集成电路的直流音量控制的电视机，可以将A、B两端接到喇叭的两端。

不过要增加一只开关，将喇叭关断（也可利用耳机输出插孔），调节音量电位器，使其转发距离最远且不失真。

两只发射管安装时，要考虑其辐射区范围。

红外发射管的辐射角一般在60度左右，所以安装时要使它们的辐射有一部分重迭，如图2所示。

本转发器的设计接收灵敏度较低，其目的是增加抗干扰能力。

经实测，其有效转发距离大于3米，可以满足家庭需要。

简易红外线无线耳机夜间收看电视节目或播放影碟片时，为避免干扰别人休息通常改用耳机听音，此时若导线将耳机连接至电视机，不但不雅观，而且影响人的活动。

本例介绍的红外线无线耳机即可避免上述弊端。

工作原理红外线无线耳机由发射器和接收器两部分电路组成。

发射器电路如图（a）所示。

声音信号从电视机音频输出插座引出。

置 ，直到伴音信号清晰宏亮 而噪声最小时用高频蜡将磁 帽固
定， 调试 即告完成。如果感觉耳机中的伴音 干涩 、 音质不佳时 ， 可适 当调整阻尼 电阻Ｒ ６ １ 的阻值 ；如果接收器的频带过窄 ， 可 以将Ｒ 与Ｒ１分别开路试试 。 ７ ７
３ 结 语
上磁 帽及屏蔽罩制得。红外发光管与红外光敏管容易损坏 ， 它
技 术与 市 场
第 １卷第４ ０ ２ ９ 期２ １ 年
技 术 研 发
红外 无线耳机 的设计
黄舂梅， 张焕珍
（ 河科 技 学 院 ， 黄 河南 郑 州
摘
４０６ ） ５ ０ ３
要 ： 息 通 过 传 输 介 质 在 发 送 端和 接 收 端 之 间 传 送 ， 常 需 要 加 栽 到 高频 戢 波 上 实现 信 息 的传 送 ， 一 过 程 称 作 调 信 通 这
质量 问题 。
４ 结语
时， 这样就具有摩擦桩的作用 。
２ 按桩的桩身材料不 同， ） 有灰土桩 、 砂石桩 、 木桩 、 钢桩、 钢
筋混凝土桩。
房屋建筑 中 ， 对钻孔灌桩技 术的各项指标要求严格 ， 因为 这关 系到房屋 的质 量基础问题 ， 所以 ， 在工程 实施的过程 中一 定要严格按照 国家的有关规定进行相关 的测量与作业 ， 不得 出
无光照 Ｉ ０ ｆ￣＿ ５ ｔ Ｅ Ｏｋ Ｘ
基本不受 电磁干扰 ， 性价 比高等特点 。电路设 计简单 ， 用方 使 便， 在使用音响设备时 ， 为不影 响他人学 习和休息 ， 可采用这种
无线耳机收听。
参考文献 ：
式， 用红外线来传送音频信号 的调幅红外无 线耳机系统 。该系
们 的具体参数如表１ 所示 。

废旧耳机加手机秒变遥控器，再也不用担心找不到遥控器了
家里的遥控器是不是经常有找不到的困扰，今天跟大家分享一下，利用废旧耳机和不能用的遥控器，做一个简易红外线发射器，一起来看看吧！
1.将一个带金属尾罩3.5毫米废旧耳机插头用剪刀剪下，再准备
一个无极红外线二极管或者拆下不能用的遥控器红外线发射器两个。

2.拧开
3.5毫米耳机插头金属尾罩部分可以看到露出的三个焊接点，从后往前数，他们分别是左声道右声道和地线。

3.把红外led两个管脚分别剪成一厘米和1.2厘米，然后用烙铁打红外线led的两极分别焊接在耳机插头的左右声道上即可，最后拧上耳机插头即可。

4.在安卓手机和苹果上下载遥控精灵软件进入高级设置在ZAZA 最大音量调至100%，再返回遥控添加中选择对应品牌的设备即可。

制作红外线简单方法红外线技术在现代社会中得到了广泛的应用，它可以用于遥控器、红外线感应器、红外线摄像头等设备中。

如果你对红外线技术感兴趣，想要制作一些简单的红外线设备，那么本文将为你介绍一种简单的方法来制作红外线发射器和接收器。

首先，我们需要准备一些材料，红外发射器LED、红外接收器模块、电阻、导线、面包板等。

接下来，我们将按照以下步骤来制作红外线发射器和接收器。

首先，我们来制作红外线发射器。

首先将红外发射器LED插入面包板中，然后接上一个适当大小的电阻，再用导线连接到电源。

需要注意的是，红外发射器LED的正负极需要正确连接，否则将无法正常工作。

接下来，我们可以用遥控器来测试一下红外发射器是否正常工作。

当我们按下遥控器的按钮时，如果红外发射器LED能够发出红外线信号，那么就表示制作成功了。

接着，我们来制作红外线接收器。

首先将红外接收器模块插入面包板中，然后连接到电源。

同样地，我们也可以用遥控器来测试一下红外接收器是否正常工作。

当我们按下遥控器的按钮时，如果红外接收器模块能够接收到红外线信号并输出相应的电信号，那么就表示制作成功了。

通过以上简单的步骤，我们就可以制作出红外线发射器和接收器了。

这些制作出来的红外线设备可以应用于很多方面，比如遥控器、红外感应器等。

当然，如果你想要进一步深入研究红外线技术，还可以学习更多关于红外线技术的知识，比如红外线通信、红外线遥控等方面的内容。

总之，制作红外线设备并不难，只要掌握了一些基本的电子知识和技能，就可以轻松地制作出自己想要的红外线设备。

希望本文能够对你有所帮助，也希望你能够在红外线技术的世界中有所收获。

祝你好运！。

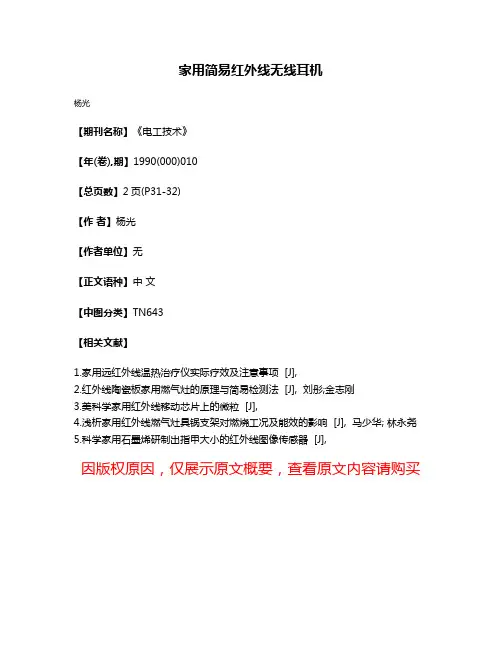

家用简易红外线无线耳机
杨光
【期刊名称】《电工技术》
【年(卷),期】1990(000)010
【总页数】2页(P31-32)
【作者】杨光
【作者单位】无
【正文语种】中文
【中图分类】TN643
【相关文献】
1.家用远红外线温热治疗仪实际疗效及注意事项 [J],
2.红外线陶瓷板家用燃气灶的原理与简易检测法 [J], 刘彤;金志刚
3.美科学家用红外线移动芯片上的微粒 [J],
4.浅析家用红外线燃气灶具锅支架对燃烧工况及能效的影响 [J], 马少华; 林永尧
5.科学家用石墨烯研制出指甲大小的红外线图像传感器 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

电子设计-红外无线耳机报告合肥学院第六届电子设计大赛红外无线耳机摘要红外线是太阳光线中众多不可见光线中的一种，由德国科学家霍胥尔于1800年发现，又称为红外热辐射,他将太阳光用三棱镜分解开，在各种不同颜色的色带位置上放置了温度计，试图测量各种颜色的光的加热效应。

结果发现，位于红光外侧的那支温度计升温最快。

因此得到结论：太阳光谱中，红光的外侧必定存在看不见的光线，这就是红外线。

也可以当作传输之媒界。

太阳光谱上红外线的波长大于可见光线，波长为0.75～1000μm。

红外线可分为三部分，即近红外线，波长为0.75～1.50μm之间；中红外线，波长为1.50～6.0μm之间；远红外线，波长为6.0～l000μm 之间。

关键词：红外无线接收频率适用距离1引言我们在看电视节目或播放影碟机时，为了不影响家人的学习和休息，通常采用耳机收听伴音。

由于普通有线耳机的连接导线较短，使用者只能在距电视机lm左右的近距离观看节目，这对视力有一定的损害。

被报告中的介绍的红外无线耳机，借助红外线来实现音频信号的无线传递，使用者与电视机之间的距离可拉开2 -4m，还可以配用1 -4副耳机供多人同时收听。

本系统设计和制作的是一个红外无线耳机，主要通过外无线耳机的发射电路，使用时将插头XP插入电视机、收录机的耳机插座内，音频信号通过XP经电容Cl耦合、三极管VTl 放大，再由红外发射二极管VD1和VD2向外发射载有音频电波的红外线。

电路装成后适当调节偏置电阻R2，使流过VD1和VD2的静态电流为l0mA即可。

1.1红外无线耳机的原理该红外无线耳机由红外线发射电路和红外线接收处理电路组成, 红外线发射电路由脉冲调制器和电流放大／红外线发射电路组成，其中，冲调制器电路由锁相环集成电路IC 1和电阻器R1一R8、电容器C1一C4组成；电流放大／红外线发射电路由晶体管V1、V2、电阻器R4、R5和红外发光二极管VL1一V13组成，如图3-31所示。

CD4046 是低功耗 CMOS 型、多功能数字环。 主要参数如下：
● 工作电压 3~ 18V； ● 静态工作电流 10uA； ● 最高工作频率为 1.3MHz； ● 稳压管稳定电压 4.45~ 6.15V 它含有两个相位比较器 PC1 与 PCII。相位比较
图 1 CD4046 内部结构图
9 2009 年第 6 期电子制作
构成的红外接收电路；②锁相环集成电路 CD4046
组成的频率解调电路；③集成电路 MAX9722 构成
音频功放电路；
接收机的 4 个红外光电二极管，选用上海欧光
电子有限公司的 OPI13TMLE，应分别朝向 4 个方
向。这样接收范围大，有利于信号的接收，将红外信
号转化为电信号，然后进入由 CD4046 组成的解调
封装，各管脚功能如表 1 所示：
表 1 CD4046 管脚功能表
管脚号
功能
1 PCII 的锁定指示输出，锁定时为“1”，失锁时为“0”
2 PCI 的输出端
3 相位比较器比较输入端 4 VCO 的输出端
5
VCO 的禁止端，设置“1”时，VCO 停止工作，设置 “0”时，VCO 工作
6 外接电容端
7 外接电容端 8 电源地端 9 VCO 控制输入端 10 低通滤波器经缓冲放大后的输出端
三、结语
本文给出了基于锁相环集成电路 CD4046 的 调频红外无线耳机系统的设计原理以及在硬件方面 的具体实现。这款红外无线耳机具有如下特点：① 耳机供电方式多样，可以采用两节 3 号电池、或锂 电池、或蓄电池。一个发射机可以配若干个接收机， 供多人同时收听。②音量的高低既可以通过调节音 源的音量，也可以调结接收机（耳机）的音量按钮来 实现。接收方向范围大，收听者无论是否朝向发射 机都能满意收听。③采用调频方式，具有比调幅方 式更高的抗干扰特性。制作成本低，性价比高。

一种调幅红外无线耳机的设计
王为庆;沈博;吴鹏
【期刊名称】《江汉大学学报（自然科学版）》
【年(卷),期】2008(36)3
【摘要】采用MAX1726与MAX9722器件,通过幅度调制方式,实现一款红外无线耳机.该红外无线耳机具有供电方式多样、方向性好、音量可调节等功能.给出了详细设计原理与硬件实现.
【总页数】3页(P32-34)
【作者】王为庆;沈博;吴鹏
【作者单位】中国地质大学,机械电子与信息学院,武汉,430074;中国地质大学,机械电子与信息学院,武汉,430074;中国地质大学,机械电子与信息学院,武汉,430074【正文语种】中文
【中图分类】TN643
【相关文献】
1.红外无线耳机设计 [J], 王为庆;沈博;覃海明
2.基于锁相环CD4046红外无线耳机设计 [J], 魏文哲;张晓青;贾豫东
3.基于单片机的红外无线耳机装置研究与设计 [J], 张英平;张明丹;韩影
4.基于锁相环集成电路CD4046的红外无线耳机设计 [J], 王为庆;沈博;覃海明
5.红外无线耳机的设计 [J], 黄春梅;张焕珍
因版权原因，仅展示原文概要，查看原文内容请购买。

制 电路 ．
系统 的工作 电压 为 ５Ｖ，图 ４为红 外无 线耳 机 系
统 的供 电原理 图．
接收机 的 ４ 光 电二极 管 Ｄ ～ ７ 接收 被音 个 ４ Ｄ ，
频信 号调 幅 的红外 信号 ， 红 外信 号转换 为 音频 将 信 号 ，实现音 频 信号 的解调 ．由于得 到 的音 频信
Ｄｅ ｉ ｎ ｏ ｓｇ ｆＡＭ ｎ Ｉ ｒ ｒ ｄＷ ｉｅｅ ｓＨ ｅ ｄ ａ ｄ ｎｆ ａ ｅ ｒ ｌｓ ａ ｐｈｏ ｅ ｎ
Ｗ ＡＮＧ ｅ － ｉ ｇ Ｗ ｉｑ ｎ ，ＳＨＥＮ ，Ｗ Ｕ ｅ ｇ Ｂｏ Ｐｎ
（ ｃｏ ｌ ｆ ｌ ｔｃ ｃｉｅ ｄ ｎｏｍ ｔ ｎ ｈｎ ｎｖｒｉ ｆ ｅ ｓｉｎｅ，Ｗｕ ａ ３０ ４ Ｃ ｉａ Ｓ ｈ ｏ ｏ Ｅｅ ｒ ｈｎｒ ａ ｆｒ ａｉ ，Ｃ ｉａ ｉｅｓｙｏ Ｇ ｏｃｅｃｓ ｃ ｉ Ｍａ ｙｎＩ ｏ Ｕ ｔ ｈ ４ ０ ７ ， ｈｎ） ｎ
成音 频信 号 ， 过 电声 器件 耳机 将 音频 信 号转 换 通
从 收音 机 、 电视 或影 蝶 耳机 插座 取 出的音频
信 号 ，在 ‘ ‘ Ｉ ’端 输入 发 射机 电路 ．音 频信 号 不
适 合 直接无 线 传输 ， 需要 把 它加 载 到高 频 载波 上
收稿 日期 ：２ ０ ０ —２ ０ ８— ３ ７ 作者简介：王为庆 （９４一） １ ８ ，男，湖北监 利人 ，硕士生，主要从事智能仪 器设计与开发
式 ，以求 得供 电方式 多样 性 ．
在 使 用音 响设 备 时 ， 为不影 响 他人 学 习和 休 息 ， 便 于 活动 ，可采 用无 线 耳 机收 听 ．蓝牙 耳 并 机 采 用高 斯 频 移键 控 （ Ｆ Ｋ 调 制 技术 ，是 一 Ｇ ｓ） 种数 字调 频 方式 ．蓝 牙工 作 在 ２ Ｇ ｚ ＩＭ （ ． Ｈ 的 Ｓ 即 ４

选择理由
? 红外无线耳机电路分两类：基带传输型和 调制型。调制型音质优于基带传输型，不 易被干扰，但成本较高，制作调试比较困 难。鉴于基带传输型制作成本低廉，调试 起来也比较容易，方便大家自行制作，我 这次选用的是基带传输型。
电路主要芯片介绍
? 选用通用型集成功率放大器 LM386 LM386 是美 国国家半导体公司生产的音频功率放大器，具有 接收红外线光信号并转换为电信号 电容耦合 晶 体管放大 驱动扬声器发声 音频输出 电容耦合 驱动红外线发射二极管发射红外线 晶体管放大 功率放大器放大 功耗低、电压增益可调整、电源 电压范围大、外接元件少和总谐波失真小等优点， 广泛应用于录音机、收音机、对讲机、方波发生 器和正弦波振荡器等低电压消费类产品中。 LM386的封装形式有塑封 8引线双列直插式和贴片 式
?
红外接收管
? 最大输入电流： 20mA 输入正向压降： 5V
? 波长：940nm ? 型号：PT334-6B
原理分析
? 该红外无线耳机由发射机和接收机两部分组成。发射机电路， 声音信 号从电视机或Mp3音频输出插座引出，输出的音频信号经过C1耦合至 VT1进行一级放大后驱动红外线发射二极管DS1~DS3发射红外线，声 音信号的变化引起DS1~DS3发射强度的变化，即DS~DS3的发射强 度受声音的调制。 接收部分电路，该电路接收部分采用一块音频 放大集成电路LM386进行功率放大。DS4~DS7为红外线接收管。 当 被音频信号调制的红外光照射到DS4~DS7表面时，DS4~DS7将接收 的经声音调制的红外线光信号转换成电信号，即在DS4~DS7两端产 生一个与音频信号变化规律相同的电信号，该信号经过C2耦合至VT2 进行一级放大，在经过C3耦合至音频放大集成电路进行功率放大后驱 动扬声器发声。由于LM386可以输出约0.5W的功率，所以该接收器 可以同时供多副（1～4副）耳机收听。 三极管VT1选用中功率管 2SC8050，PCM＝3mW，ICM＝500mA，R2的功率要在l/4W以上。 DS4~DS7为红外线接收管（不要选用光电二极管，以免受干扰，影 响接收效果），DS1~DS3宜选用外壳透明的品种，那些从外部不能 看到内部电极的品种其通信距离将会很小。

浅谈红外线耳机的制作作者：吴从均来源：《科技信息·上旬刊》2017年第03期摘要：红外线耳机是一种以红外线发射器为原理的耳机，通过发射红外线光波连接耳机与设备。

红外线耳机的发明免除了日常生活中的很多困扰，耳机的使用使得我们深夜看电视时可以随心所欲的调整音量又不至于影响别人休息。

红外线耳机是一种无线耳机，免除了耳机线不够长或者与其他电线缠绕的困扰。

因此，在日常生活中广受人们欢迎。

本文主要讲述了红外线耳机的制作原理以及制作过程，为以后红外线的制作提供参考。

关键词：红外线；发射机；接收机红外线耳机的工作原理是运用红外线实现音频信号的近距离传递，传输相应的指令，比如音量的提高与降低、开始或暂停等，而这一部分红外线信号的接收与发射是由数字电路完成的，并且要求接收端和发射端都有红外接口。

红外线耳机的制作成本较低，易于调试。

因此，相对而言，红外线耳机的制作也并不困难。

只要弄懂制作原理，有相应的制作材料与工具，掌握一定的电路知识，并对制作后的红外线耳机进行调试，就可以完成红外线耳机的制作过程。

一、红外线耳机的主要特性一般而言，红外线耳机上都会有耳机端的音频控制功能，使用者都会根据耳机端上的按键来对电视等音乐播放设备进行控制，控制音乐的播放音量、播放状态、播放顺序或者播放曲目等。

以DR-BT20NX为例，这款红外线耳机配有内置的麦克风，可以用来接听电话。

红外线耳机配有可充电的锂电池，可以进行多次反复充电，满电状态下，耳机待机状态下可坚持100个小时，使用状态下可坚持11个小时。

需要注意的是，红外线耳机指令的接收与发射都是通过红外线来完成，然而红外线只能直射或反射传输，因此，如果耳机与设备之间存在着障碍物，那么红外线耳机的指令接收就不会顺利完成。

另外，红外线的传输具有一定的衍射角限制，红外线耳机与发射器之间要在一定的方向角内。

红外线耳机也是有一定的传输距离的，一般是在7米以内。

因此，在红外线耳机的使用过程中，一定要确保红外线可以正常传输。

由功放块LM386构成的红外耳机电路的设计【摘要】红外线是太阳光线中众多不可见光线中的一种，由英国科学家赫歇尔于1800年发现，又称为红外热辐射，他将太阳光用三棱镜分解开，在各种不同颜色的色带位置上放置了温度计，试图测量各种颜色的光的加热效应。

结果发现，位于红光外侧的那支温度计升温最快。

因此得到结论：太阳光谱中，红光的外侧必定存在看不见的光线，这就是红外线。

也可以当作传输之媒介。

此设计是通过利用功放模块LM386组成的无线耳机装置，通过利用红外线发光二极管和红外线接收管的共同作用之下，实现红外线的无线传输功能，从而达到无线耳机的作用。

1.总体的设计方案1.1 设计思想在日常的生活当中，我们都希望上能够用上简单实用的工具来是我们的生活变得更加简单，实际生活中用到的耳机大多数是有线的，受到了耳机线的制约，在日常生活当中使用起来难免会有些不方便。

利用红外线来改善这种状况，不仅能够使耳机摆脱线路的困扰，在距离上实现了无线传输的功能，使我们的生活变得简单。

1.2 方案的确立发射端和接收端的选定，采用红外线发光二极管和红外接收二极管。

目前大量使用的红外发光二极管发出的红外线波长为940nm左右，红外线的特点是不影响周边环境、不干扰其它电器设备。

电路调试简单，只要按给定电路连接无误，一般不需任何调试即可投入工作。

而且在家里面大多数是利用其红外无线传输功能，现在红外遥控在家用电器、室内近距离（小于10米）遥控中得到了广泛的应用。

由于红外发光二极管的发射功率一般都较小（100mW左右），所以红外接收二极管接收到的信号比较微弱。

红外发射端是用红外线来传送控制信号的，它的特点是有方向性、不能有阻挡、距离一般不超过7米、不受电磁干扰，电视机遥控器就是利用红外线。

功放器件的选取，采用LM386，因为它是低损耗电源所设计的功率放大器集成电路，设计简单，在实际电路当中易于实现其功能，且现象明显的特点。

1.3 总的设计原理红外耳机的基本工作原理是：发射端发出红外线，将电信号转换成光信号发射出去，再由接收端将光信号转换为电信号，再经过由三极管和电容等组成的自动电平控制电路，将音频的电信号稳定的输入到功放模块中，最后由模块驱动耳机发声。

2006-12-14 15:15:01
大中小
随着新型电视机的层出不穷，配备无线耳机又给用户带来了新的方便。

其实，对于无线电爱好者想拥有一副无线耳机并不是难事，通过自己制作就能如愿。

在此，笔者向大家介绍一款调频型无线耳机供有兴趣者实验制作。

图１是该无线耳机的发射电路，经立体声耳机插头ｐｐ从电视机耳机插孔得到的音频信号经ＢＧ１放大，Ｄ１、Ｄ２、Ｃ２、Ｃ３组成的限幅电路限幅后送到ＢＧ２等元件组成的高频振荡器，调制后的调频信号经Ｃ７耦合到天线向外发射。

图２为接收电路，以专用调频接收模块ＩＣ１ＴＤＡ７０２１Ｔ为核心，经解调后的音频信号从脚输出，送到ＩＣ２ＬＭ３８６作功率放大，推动耳机发声。

三极管ＢＧ９０１８等组成高频放大级，以提高接收灵敏度。

调节可调电容器Ｃ２３可以改变接收频率，使其对准发射机的发射频率。

元件选择
由于电路工作在高频状态，所有无极性电容均选用高频瓷介电容器，线圈Ｌ１、Ｌ２用∮１ｍｍ的镀银线在∮４ｍｍ的圆棒上绕５Ｔ脱胎而成，发射天线用长１０ｃｍ的粗铜线竖立在发射机上，接收天线用适当长度的胶质线绕在耳机带环上即可，其它元件无特殊要求。

电路调试电路调试很简单，将发射电路中的三极管ＢＧ１、ＢＧ２的集电极电流调节在０．５ｍＡ，接收电路中ＢＧ的集电极电流调节在
０．３ｍＡ，使其正常工作。

之后再调节Ｃ２３，使发射机和接收机的频率对准即可投入使用。

有一点要注意，如果在耳机中听到的声音有失真，说明发射机的输入信号过大，应调小电视机的音量。

图一
图二。
