溴化锂吸收式热泵原理10-25

溴化锂吸收式热泵原理溴化锂吸收式热泵是一种利用热力驱动的制冷和供暖系统。

它是基于热力学原理的工作循环，通过吸收剂溴化锂的吸收和脱吸收，能够实现热能的传递和转换。

溴化锂吸收式热泵由两个主要组成部分组成：吸收器和发生器。

其中吸收器负责溴化锂溶液的吸收过程，发生器负责溴化锂溶液的脱吸收过程。

当供应给溴化锂水溶液一定的热量时，溶液中的溴化锂和水将发生化学反应，使之转化为稳定的溴化锂水合物（LiBr·H2O）。

这个过程称为吸收。

吸收器中发生的化学反应一般由质子交换反应控制。

LiBr(aq) + H2O(l) ↔LiOHHr(aq) + Br-(aq)同时，在吸收过程中，蒸发器中的制冷剂（一般是水）会吸收热量，从而从低温环境中吸收热能。

当被吸收的溴化锂溶液通过循环泵从吸收器流向发生器时，供给给它一定的热量，将产生脱吸收的化学反应。

这个过程称为脱吸收。

脱吸收是一个吸收反应的反向过程。

LiBr(aq) + H2O(l) ←LiOHHr(aq) + Br-(aq)这个过程中，由于脱吸收过程需要吸收能量，因此会通过外界提供的热源将热量传递给溴化锂溶液，从而使之发生脱吸收反应。

同时，脱吸收过程会释放吸收过程中吸收的热量。

整个溴化锂吸收式热泵系统的运行主要依赖于循环泵、换热器和再生器等辅助设备。

其中循环泵负责将溴化锂溶液从吸收器送往发生器，换热器负责传输热能，再生器负责将冷却的溴化锂溶液重新加热使之达到新一轮的吸收。

溴化锂吸收式热泵的工作原理可以归结为以下几个步骤：1. 吸收器中，将热力源供给给溴化锂水溶液，引发化学反应，使之转化为溴化锂水合物。

2. 同时，蒸发器从外界吸收热量，将制冷剂从低温环境中吸收热能。

3. 吸收的溴化锂溶液经过循环泵流经换热器和发生器，发生脱吸收反应。

4. 脱吸收过程中，通过外界提供的热源将热量传递给溴化锂溶液，使之发生脱吸收反应并释放吸收过程中吸收的热量。

5. 冷却的溴化锂溶液再次通过再生器加热，实现新一轮的吸收。

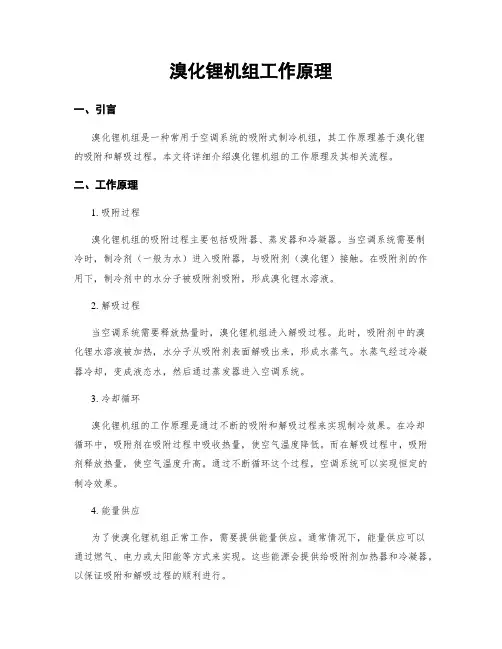

溴化锂机组工作原理一、引言溴化锂机组是一种常用于空调系统的吸附式制冷机组，其工作原理基于溴化锂的吸附和解吸过程。

本文将详细介绍溴化锂机组的工作原理及其相关流程。

二、工作原理1. 吸附过程溴化锂机组的吸附过程主要包括吸附器、蒸发器和冷凝器。

当空调系统需要制冷时，制冷剂（一般为水）进入吸附器，与吸附剂（溴化锂）接触。

在吸附剂的作用下，制冷剂中的水分子被吸附剂吸附，形成溴化锂水溶液。

2. 解吸过程当空调系统需要释放热量时，溴化锂机组进入解吸过程。

此时，吸附剂中的溴化锂水溶液被加热，水分子从吸附剂表面解吸出来，形成水蒸气。

水蒸气经过冷凝器冷却，变成液态水，然后通过蒸发器进入空调系统。

3. 冷却循环溴化锂机组的工作原理是通过不断的吸附和解吸过程来实现制冷效果。

在冷却循环中，吸附剂在吸附过程中吸收热量，使空气温度降低。

而在解吸过程中，吸附剂释放热量，使空气温度升高。

通过不断循环这个过程，空调系统可以实现恒定的制冷效果。

4. 能量供应为了使溴化锂机组正常工作，需要提供能量供应。

通常情况下，能量供应可以通过燃气、电力或太阳能等方式来实现。

这些能源会提供给吸附剂加热器和冷凝器，以保证吸附和解吸过程的顺利进行。

三、工作流程溴化锂机组的工作流程可以分为以下几个步骤：1. 吸附过程：- 初始状态：吸附剂中的溴化锂水溶液已经释放了热量，变成了低浓度的溴化锂溶液。

- 吸附剂加热：制冷剂进入吸附器，吸附剂加热，吸附剂中的溴化锂水溶液被蒸发，形成高浓度的溴化锂溶液。

- 吸附剂冷却：吸附剂经过蒸发器冷却，溴化锂溶液被冷凝，形成低浓度的溴化锂水溶液。

2. 解吸过程：- 初始状态：吸附剂中的溴化锂水溶液已经吸收了热量，变成了高浓度的溴化锂溶液。

- 吸附剂加热：吸附剂加热，溴化锂溶液中的水分子解吸，形成水蒸气。

- 水蒸气冷却：水蒸气经过冷凝器冷却，变成液态水。

- 液态水进入蒸发器：液态水通过蒸发器进入空调系统，吸收热量，使空气温度降低。

吸收式热泵的工作原理吸收式热泵是一种能够利用低温热源产生高温热能的设备。

它通过吸收剂的吸收和释放来实现热能的转换。

下面将详细介绍吸收式热泵的工作原理。

1. 吸收剂的选择和循环吸收式热泵中使用的吸收剂通常是一种具有良好吸收性能的液体，常见的吸收剂有水和溴化锂。

吸收剂在吸收器和发生器之间进行循环，实现热能的转换。

2. 蒸发器吸收式热泵的蒸发器是低温热源的热交换器。

在蒸发器中，低温热源（如地热、废热等）将热量传递给吸收剂，使其蒸发。

蒸发过程中，吸收剂从液态转变为气态，并吸收蒸发所需的热量。

3. 吸收器吸收器是吸收剂和工作剂（通常是水）进行接触和混合的地方。

在吸收器中，吸收剂与工作剂发生反应，形成溶液。

这个过程是一个放热过程，吸收剂释放出之前吸收的热量。

4. 膨胀阀膨胀阀是吸收式热泵中的一个关键部件。

它的作用是将高压液体吸收剂从发生器中引入蒸发器，并通过膨胀阀的节流作用使其压力降低。

降低压力后，吸收剂的温度也会下降，从而进一步降低其蒸发温度。

5. 发生器发生器是吸收式热泵中的一个重要组成部份。

在发生器中，吸收剂与工作剂分离，吸收剂从溶液中析出，并释放出之前吸收的热量。

这个过程是一个放热过程，使吸收剂回到液态。

6. 冷凝器冷凝器是吸收式热泵中的另一个热交换器。

在冷凝器中，吸收剂的气态被冷却，从而转变为液态。

冷凝过程中，吸收剂释放出一部份热量，这部份热量可以被利用。

7. 调节阀调节阀用于控制吸收式热泵的工作状态。

通过调节阀的开度，可以调节吸收剂和工作剂在系统中的流量，从而实现热能的转换和调节。

总结：吸收式热泵的工作原理是利用吸收剂的吸收和释放来实现热能的转换。

它通过蒸发器、吸收器、膨胀阀、发生器、冷凝器和调节阀等组件的配合工作，将低温热源的热能转化为高温热能。

吸收式热泵具有高效节能、环保无污染等优点，广泛应用于供暖、供热和制冷等领域。

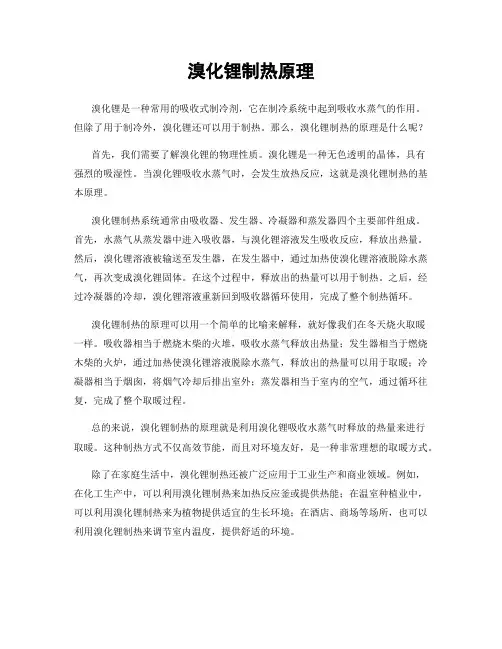

溴化锂制热原理溴化锂是一种常用的吸收式制冷剂，它在制冷系统中起到吸收水蒸气的作用。

但除了用于制冷外，溴化锂还可以用于制热。

那么，溴化锂制热的原理是什么呢？首先，我们需要了解溴化锂的物理性质。

溴化锂是一种无色透明的晶体，具有强烈的吸湿性。

当溴化锂吸收水蒸气时，会发生放热反应，这就是溴化锂制热的基本原理。

溴化锂制热系统通常由吸收器、发生器、冷凝器和蒸发器四个主要部件组成。

首先，水蒸气从蒸发器中进入吸收器，与溴化锂溶液发生吸收反应，释放出热量。

然后，溴化锂溶液被输送至发生器，在发生器中，通过加热使溴化锂溶液脱除水蒸气，再次变成溴化锂固体。

在这个过程中，释放出的热量可以用于制热。

之后，经过冷凝器的冷却，溴化锂溶液重新回到吸收器循环使用，完成了整个制热循环。

溴化锂制热的原理可以用一个简单的比喻来解释，就好像我们在冬天烧火取暖一样。

吸收器相当于燃烧木柴的火堆，吸收水蒸气释放出热量；发生器相当于燃烧木柴的火炉，通过加热使溴化锂溶液脱除水蒸气，释放出的热量可以用于取暖；冷凝器相当于烟囱，将烟气冷却后排出室外；蒸发器相当于室内的空气，通过循环往复，完成了整个取暖过程。

总的来说，溴化锂制热的原理就是利用溴化锂吸收水蒸气时释放的热量来进行取暖。

这种制热方式不仅高效节能，而且对环境友好，是一种非常理想的取暖方式。

除了在家庭生活中，溴化锂制热还被广泛应用于工业生产和商业领域。

例如，在化工生产中，可以利用溴化锂制热来加热反应釜或提供热能；在温室种植业中，可以利用溴化锂制热来为植物提供适宜的生长环境；在酒店、商场等场所，也可以利用溴化锂制热来调节室内温度，提供舒适的环境。

总之，溴化锂制热是一种高效节能、环保的取暖方式，其原理简单清晰，应用范围广泛。

相信随着社会的发展和技术的进步，溴化锂制热将会在更多领域得到应用，为人们的生活带来更多便利和舒适。

溴化锂制冷机原理
溴化锂制冷机是一种热泵系统，利用溴化锂吸附和脱附的物理过程，实现制冷效果。

其工作原理如下：
1. 吸附过程：
溴化锂制冷机中的溴化锂溶液被注入到吸附器中，通过加热器加热，使其达到吸附温度。

此时，溴化锂分子中的吸附剂将吸附式冷媒（如水蒸气）从蒸发器中吸附到自身表面。

2. 压缩过程：
吸附剂与冷媒的混合物被泵入压缩器中，压缩器对混合物进行压缩，使其气体质量增加，同时温度也随之升高。

3. 冷凝过程：
压缩后的混合物进入冷凝器中，通过冷却水循环系统的冷凝水对其进行冷却，使其温度下降。

4. 脱附过程：
冷却后的混合物进入脱附器中，通过降温器使其达到脱附温度。

这时，吸附剂会释放出吸附的冷媒，即从溴化锂溶液中脱附出来。

5. 膨胀过程：
脱附的冷媒进入膨胀阀，由于阀门的限制，其流速和压力都会降低。

这样，冷媒的温度也会随之降低。

6. 蒸发过程：
降温后的冷媒经过蒸发器，与需要制冷的物体进行热交换，吸收物体的热量，使其温度下降。

通过循环执行上述吸附、压缩、冷凝、脱附、膨胀和蒸发的过程，溴化锂制冷机实现了制冷效果。

整个过程中，吸附和脱附过程是关键步骤，通过吸附和脱附过程中气体的物理吸附和脱附，实现了制冷效果。

溴化锂吸收式热泵在集中供热系统中的应用及节能性研究摘要：这篇文章主要分为两部分内容，首先介绍溴化锂吸收式热泵工作原理及其特点，其次介绍溴化锂吸收式热泵在集中供热中具体应用，从四个方面出发进行阐述，分别是分析运行数据、热电厂回收凝汽器余热中应用、回收城市污水余热集中供暖中应用、城市供热管网扩容中应用，这部分是本文重点内容，希望给有关机构提供参考与借鉴。

关键词：溴化锂吸收式热泵；集中供热系统；节能性引言：现阶段，国家对能源节约和环境保护理念更为倡导，因此，热泵得到广泛应用和推广，其优势非常明显，不仅高效且环保，节能减排综合成效良好。

当前热泵类型比较多，适用热泵的条件不同，其功能也有很大差异，其中效果最为明显的是溴化锂吸收式热泵。

接下来本文详细论述溴化锂热泵相关内容。

1.工作原理和特点1.1工作原理通过研究和分析可知，溴化锂吸收式热泵与单效吸收式制冷机具有同样运行原理。

其发生器输入热量与吸收热量之和就是其制取热量，由此看来，制热的热力系数在1以上，通常情况下，在1.6—1.8之间，但是对于燃料锅炉而言，想要制取相同温度热水，其热力通常为0.7—0.85之间。

因此，应用溴化锂吸收式热泵开展供热工作，能够促进能源消耗的降低。

可以作为溴化锂吸收式热泵高温驱动热源的有很多，包括燃料能源中天然气、轻油等，或者应用工厂排出废余热水或废余蒸汽，或者应用发电机、煤炉等排出的废、余热烟气。

可以作为其低温余热的废热也有很多，如城市供暖尾水、电厂冷却水、地热水、化工废热水等[1]。

1.2工作特点1.2.1 节能性十分显著对比燃气锅炉，在相同热量和温度热水的制取中，溴化锂吸收式热泵所消耗燃料仅仅是燃气锅炉一半，能够大幅度节省能源。

1.2.2 热源水、大温差热水设计的实现相比蒸汽压缩式热泵，溴化锂吸收式热泵具有完全不同的工质性质，对低温热源侧温差设计可以达到20℃，对热水侧温差设计可以最高达到55℃。

然而，相比之下，蒸汽压缩式水源热泵，其同侧水源温差设计通常在10℃以内。

溴化锂机组工作原理
溴化锂机组是一种常见的空调系统，它采用了吸收式制冷技术，通过溴化锂溶
液和水的吸收与释放来实现制冷和加热的功能。

下面我们将详细介绍溴化锂机组的工作原理。

首先，溴化锂机组由吸收器、发生器、冷凝器和蒸发器四个主要部件组成。

整
个工作过程是一个闭合循环，通过这四个部件的协同作用，完成了制冷和加热的过程。

在工作时，溴化锂机组首先通过发生器将溴化锂溶液加热至高温，使其分解成
溴化锂和水。

溴化锂会被吸收器中的水吸收，释放出大量的热量。

接着，溴化锂溶液被泵送至冷凝器，通过冷却水的作用，使其冷却成溴化锂溶液和水蒸气的混合物。

这时，溴化锂溶液中的溴化锂开始重新溶解，释放出吸收时所吸收的热量，同时水蒸气被冷凝成液体。

然后，冷凝器中的液体溴化锂溶液被送往蒸发器，通过蒸发器的蒸发作用，将
其吸收的热量释放到周围环境中，从而实现制冷效果。

同时，蒸发器中的水蒸气被吸收器吸收，形成新的溴化锂溶液，重新进入循环。

通过这样的循环过程，溴化锂机组可以实现对空调系统的制冷和加热功能。

当
需要制冷时，机组通过控制发生器和冷凝器的工作状态，使溴化锂溶液在吸收器和蒸发器之间完成循环，从而达到制冷效果；而当需要加热时，通过改变发生器和冷凝器的工作状态，使溴化锂溶液在吸收器和发生器之间完成循环，实现加热效果。

总的来说，溴化锂机组利用溴化锂溶液和水的吸收与释放过程，通过发生器、
吸收器、冷凝器和蒸发器四个主要部件的协同作用，实现了空调系统的制冷和加热功能。

这种制冷方式具有节能、环保的特点，因此在工业和商业领域得到了广泛的应用。

蒸汽型溴化锂吸收式热泵机组工作原理
1、结构组成
蒸汽型溴化锂吸收式热泵机组以0.3Mpa 以上蒸汽产生的热能为驱动热源，溴化锂浓溶液为吸收剂，水为蒸发剂，利用水在低压真空状态下低沸点沸腾的特性，提取低品位废热源中的热量，通过回收转换制取工艺性、采暖或生活用高品位热水。

吸收式热泵机组由发生器、冷凝器、蒸发器、吸收器、热交换器及自动控制系统组成。

电能出 凝水 供热水出
余热水出
2、工作过程技术原理
过程一、余热热量的提取（类似于酒精泼在皮肤上的现象）主要利用的原理：水在不同的压力下对应的蒸发温度不同
过程二、余热热量的转移（类似于浓硫酸与水结合放出大量热量的过程）主要利用的原理：溴化锂浓溶液具有极强吸水放热性
过程三、吸收工质的浓缩（类似于熬粥的过程）
主要利用的原理：一定压力的条件下，不同物质----水与溴化锂的蒸发温度不同
溴化锂稀溶液进
溴化锂浓溶液出
过程四、热媒介质的二次加热（类似于汽水换热器的加热过程）
主要利用的原理：基本的热传递原理
二次蒸汽进 蒸发凝水出 热媒出
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

第一类溴化锂吸收式热泵介绍一、第一类溴化锂吸收式热泵第一类吸收式热泵是利用工质的吸收循环实现热泵功能的一种装置，以少量的高温热源（蒸汽、燃气）为驱动热源，溴化锂溶液为吸收剂，水为载冷剂，回收利用低温热源（废热水）的热能，制取所需的工艺或采暖用高温热媒，实现从低温向高温输送热能的设备。

第一类吸收式热泵（AHP）：也称增热型热泵，是利用少量的高温热源，提取低温热源的热量，产生大量能被利用的中温热能。

即利用高温热能驱动, 把低温热源的热能提高到中温，从而提高了热能的利用效率。

驱动热源 + 废热源 = 用热需求1）可利用的废热：一般可以使用温度在10℃～70℃的废热水、单组分或多组分气体或液体。

2）可提供的热媒：可获得比废热源温度高40℃左右，不超过100℃的热媒。

3）驱动热源：0.1～0.8MPa蒸汽、燃气或高温烟气。

4）制热COP在1.6～1.8左右：就是利用1MW的驱动热源可以得到1.8MW左右的生产生活需要的热量。

5）废热水进出水温度越高获得的热媒温度越高，效率越高。

二、第一类吸收式热泵工作原理图三、第一类吸收式热泵采暖原理图四、吸收式热泵供暖方案论证说明1、电厂余热火力发电厂在能量传送和转化过程中是不可能把所有燃烧煤的能量转化成电能的。

按1Kg标煤（7000 kcal/Kg）发电3度电(860 kcal/KW)考虑，发电厂的煤的能量只有35%左右转化成为电能时。

除去设备及管道能量损失，电厂无论是水冷还是空冷，都将冷凝热排入大气，近60%的能量通过锅炉烟筒和汽轮机凝汽器的循环冷却水排放到环境当中。

排放到环境中的能量其中乏汽造成比例非常大，如果机组容量为25MW,那么循环水量每天为2424t，如果温升为8～10度，那么每年向大气中排放掉的热量相当于3.4万吨标煤的发热量。

转变为电力30-40%能量输入100%其他损失10-20%循环水（通过冷却塔、海水或河水）带走的热量 50-60%热力学第二定律告诉我们，一个巨大的热量损失时热机生产过程中不可避免的，因此只有通过其他途径进行利用，以期全部或部分回收，才能提高综合热效率，降低电厂煤耗，同时减少对环境的污染。

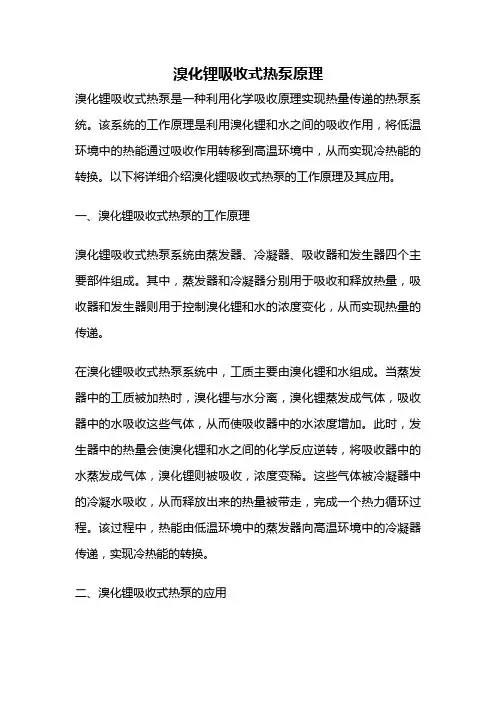

溴化锂吸收式热泵原理溴化锂吸收式热泵是一种利用化学吸收原理实现热量传递的热泵系统。

该系统的工作原理是利用溴化锂和水之间的吸收作用，将低温环境中的热能通过吸收作用转移到高温环境中，从而实现冷热能的转换。

以下将详细介绍溴化锂吸收式热泵的工作原理及其应用。

一、溴化锂吸收式热泵的工作原理溴化锂吸收式热泵系统由蒸发器、冷凝器、吸收器和发生器四个主要部件组成。

其中，蒸发器和冷凝器分别用于吸收和释放热量，吸收器和发生器则用于控制溴化锂和水的浓度变化，从而实现热量的传递。

在溴化锂吸收式热泵系统中，工质主要由溴化锂和水组成。

当蒸发器中的工质被加热时，溴化锂与水分离，溴化锂蒸发成气体，吸收器中的水吸收这些气体，从而使吸收器中的水浓度增加。

此时，发生器中的热量会使溴化锂和水之间的化学反应逆转，将吸收器中的水蒸发成气体，溴化锂则被吸收，浓度变稀。

这些气体被冷凝器中的冷凝水吸收，从而释放出来的热量被带走，完成一个热力循环过程。

该过程中，热能由低温环境中的蒸发器向高温环境中的冷凝器传递，实现冷热能的转换。

二、溴化锂吸收式热泵的应用溴化锂吸收式热泵具有广泛的应用前景。

它主要应用于热能回收、空调制冷、供暖和热水供应等领域。

1.热能回收溴化锂吸收式热泵可以将废气、废水等低温热能转化为高温热能，从而实现热能回收。

利用该技术，可以将低温热能转化为高温热能，从而减少能源的浪费，提高能源利用效率。

2.空调制冷溴化锂吸收式热泵也可以用于空调制冷。

与传统的空调系统相比，它可以通过吸收冷凝的方式实现制冷，从而节约能源，降低运行成本。

此外，该系统还可以利用太阳能等可再生能源进行供能，从而实现绿色环保。

3.供暖溴化锂吸收式热泵还可以用于供暖。

该系统可以将低温的热水转化为高温热水，从而实现供暖。

与传统的锅炉供暖相比，该系统无需燃料，可以大大降低运行成本。

此外，该系统还可以利用太阳能等可再生能源进行供能，从而实现绿色环保。

4.热水供应溴化锂吸收式热泵还可以用于热水供应。
