1、弹簧管式一般压力表、压力真空表和真空表检定规程1.1、范围本规程适用于测量范围上限为（－0.1—1000）Mpa系列弹簧管式一般压力真空表和压力真空表（以下简称压力表）的首次检定、后续检定和使用中检验。
1.2、计量性能要求。
1.2.1压力表的准确度等级和允许误差压力表的准确度等级和允许误差及其关系见表1。
准确度等级允许误差（按量程的百分数计算）零位测量上限（90-100）%其余部分1.6(1.5)1.61.62.51.62.52.52.5注:使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改1.2.2示值误差在测量范围内，示值差应不大于表1所规定的允许误差。
1.2.3回程误差在测量范围内，回程误差应不大于表1所规定的允许差绝对1.2.4轻敲位移轻敲表壳后，指针示值变动量应不大于表1所规定的允许误差绝对值的1/2。
1.2.5指针偏转平稳性在测量范围内，指针偏转应平稳，无跳动和卡住现象。
1.3技术要求。
1.3.1外观1.3.1.1外形1.3.1.1.1压力表的零部件装配应牢固、无松动现象。
1.3.1.1.2新制造的压力表涂层均匀光洁、无明显剥脱现象。
1.3.1.1.3压力表应装有安全孔,安全孔上须有防尘装置(不准被测介质逸出表外的压力表除外)。
1.3.1.2标志分度盘上应有如下标志；制造单位或商标；产品名称；计量单位和数字；计量器具制造许可证标志和编号；真空应有“—”号或“负”字；准确度等级；出厂编号。
1.3.1.3读数部分1.3.1.3.1表玻璃应无色透明，不应有妨碍读数的缺陷和损伤。
1.3.1.3.2分度盘应平整光洁,各标志应清晰可辨。
1.3.1.3.3指针指示端应能覆盖最短分度线长度的1/3～2/3。
1.3.1.3.4指针指示端的宽度应不大于分度线的宽度。
1.3.1.4测量上限量值数字测量上限量值数字应符合如下系列中之一：110是正整数，负整数或零。
1.3.1.5.分度值分度值应符合如下系列中之一：110是正整数、负整数或零。

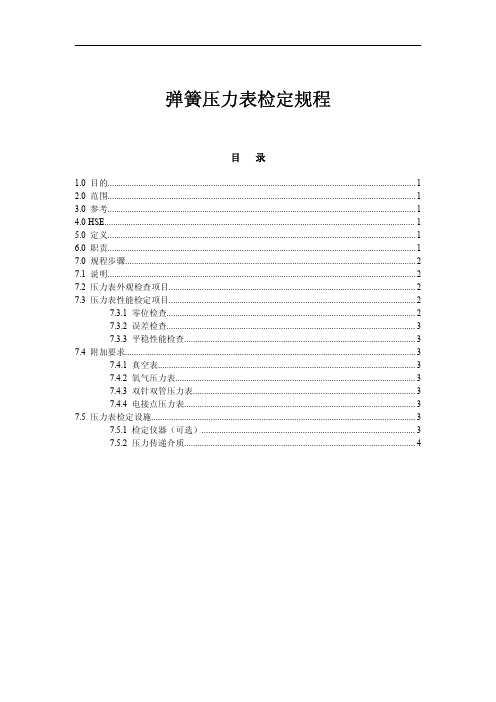

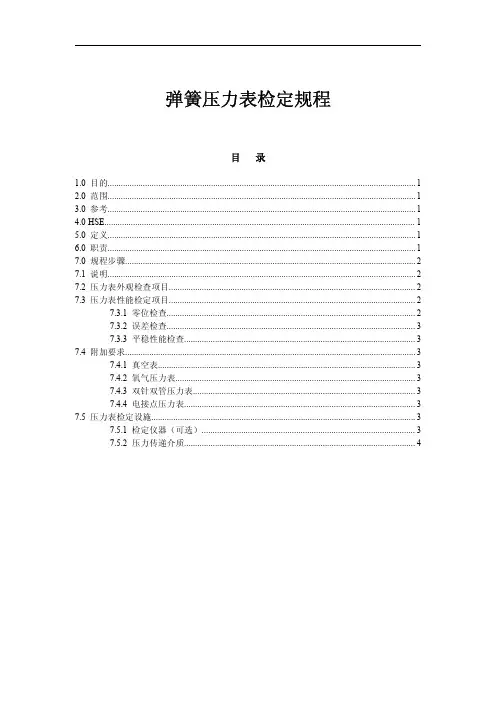

弹簧压力表检定规程目录1.0目的 (1)2.0范围 (1)3.0参考 (1)4.0HSE (1)5.0定义 (1)6.0职责 (1)7.0规程步骤 (2)7.1说明 (2)7.2压力表外观检查项目 (2)7.3压力表性能检定项目 (2)7.3.1零位检查 (2)7.3.2误差检查 (3)7.3.3平稳性能检查 (3)7.4附加要求 (3)7.4.1真空表 (3)7.4.2氧气压力表 (3)7.4.3双针双管压力表 (3)7.4.4电接点压力表 (3)7.5压力表检定设施 (3)7.5.1检定仪器（可选） (3)7.5.2压力传递介质 (4)1.0目的拟定本规程的目的在于：通过定义赛科生产装置就地指示压力表维护方法，指导和约束仪表维护人员的行为方式；确保仪表的维护工作符合赛科标准、设计规范和工艺要求；同时为保证仪表检修维护安全，优化作业流程，编制检修计划提供参考和决策依据。
2.0范围本规程适用于赛科生产装置就地指示的弹性敏感元件压力表。
3.0参考本规程参考了以下文件：4.0HSE在执行规程时，你若确认出未知的HSE风险，向你的直接主管进行汇报。
为了确保检修人员以及仪表设备本体的安全，在执行相关操作之前必须了解和参考以下的安全提示：1.无论是在安装、维护或者使用的时候都要考虑到环境状况对隔离膜的影响因素。
2.在有毒有害场所执行任务的人员，应事先了解相关的材料安全数据表。
3.此变送器在排放时必须注意操作规范，杜绝对操作者自身以及周围人员造成的任何伤害。
5.0定义6.0职责1.本规程概述了赛科生产装置差压流量变送器投运的基本要求，适用于生产部工程服务仪表维修车间、生产装置、第三方承包商仪表维护检修人员。
2.ES仪表工程师、主管和技术员应确保本规程在工作中得以贯彻和执行。
3.仪表维修人员应根据实际情况，就安全和技术上的任何疑问及时与其直接主管人进行沟通。
4.任务完毕后把完成的签过字的规程或检修记录返回给主管用于审核及归档。

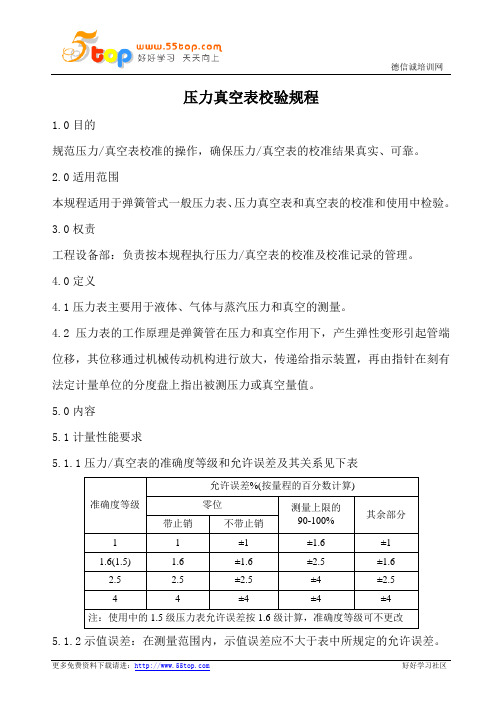

压力真空表校验规程1.0目的规范压力/真空表校准的操作，确保压力/真空表的校准结果真实、可靠。
2.0适用范围本规程适用于弹簧管式一般压力表、压力真空表和真空表的校准和使用中检验。
3.0权责工程设备部：负责按本规程执行压力/真空表的校准及校准记录的管理。
4.0定义4.1压力表主要用于液体、气体与蒸汽压力和真空的测量。
4.2压力表的工作原理是弹簧管在压力和真空作用下，产生弹性变形引起管端位移，其位移通过机械传动机构进行放大，传递给指示装置，再由指针在刻有法定计量单位的分度盘上指出被测压力或真空量值。
5.0内容5.1计量性能要求5.1.1压力/真空表的准确度等级和允许误差及其关系见下表5.1.2示值误差：在测量范围内，示值误差应不大于表中所规定的允许误差。
5.1.3回程误差：在测量范围内，回程误差应不大于表中所规定的允许误差绝对值。
5.1.4轻敲位移：轻敲表壳后，指示值变动量应不大于表中所规定的允许误差绝对值的1/2。
5.1.5指针偏转平稳性：在测量范围内，指针偏转应平稳，无跳动和卡住现象。
5.2外观5.2.1外形●压力表的零部件装配应牢固、无松动现象；●新制造的压力表涂层应均匀光洁、无明显剥脱现象；●压力表应装有安全孔，安全孔上须有防尘装置（不准被测介质逸出表外的压力表除外）。
5.2.2标志：分度盘上应有如下标志：制造单位或商标；产品名称；计量单位和数字；计量器具制造许可证标志和编号；真空应有“-”号或“负”字；准确度等级；出厂编号。
5.2.3读数部分●表玻璃应无色透明，不应有妨碍读数的缺陷和损伤；●分度盘应平整光洁，各标志应清晰可辨；●指针指示端应能覆盖最短分度线长度的1/3-2/3；●指针指示端的宽度应不大于分度线的宽度。
5.2.4测量上限数值：测量上限量值数字应符合如下系列中之一：1×10n，1.6×10n, 2.5×10n，4×10n，6×10n；式中：n为正整数、负整数或零。

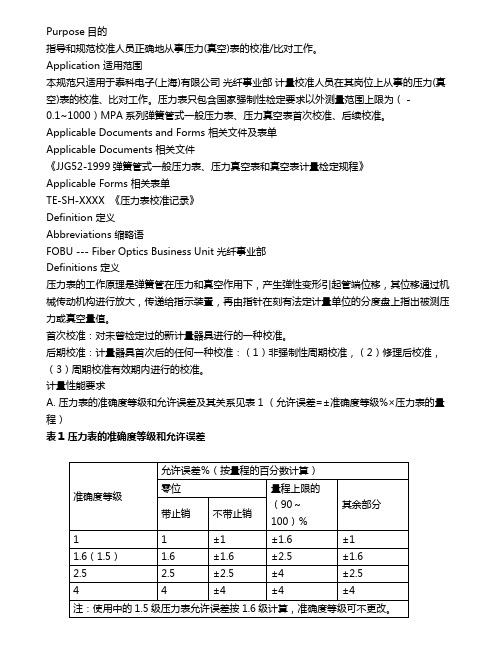

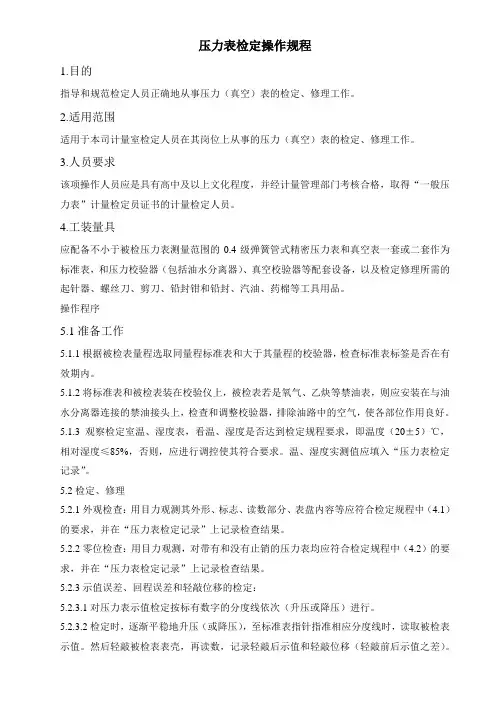

Purpose目的指导和规范校准人员正确地从事压力(真空)表的校准/比对工作。
Application 适用范围本规范只适用于泰科电子(上海)有限公司光纤事业部计量校准人员在其岗位上从事的压力(真空)表的校准、比对工作。
压力表只包含国家强制性检定要求以外测量范围上限为（－0.1~1000）MPA系列弹簧管式一般压力表、压力真空表首次校准、后续校准。
Applicable Documents and Forms 相关文件及表单Applicable Documents 相关文件《JJG52-1999弹簧管式一般压力表、压力真空表和真空表计量检定规程》Applicable Forms 相关表单TE-SH-XXXX 《压力表校准记录》Definition 定义Abbreviations 缩略语FOBU --- Fiber Optics Business Unit 光纤事业部Definitions 定义压力表的工作原理是弹簧管在压力和真空作用下，产生弹性变形引起管端位移，其位移通过机械传动机构进行放大，传递给指示装置，再由指针在刻有法定计量单位的分度盘上指出被测压力或真空量值。
首次校准：对未曾检定过的新计量器具进行的一种校准。
后期校准：计量器具首次后的任何一种校准：（1）非强制性周期校准，（2）修理后校准，（3）周期校准有效期内进行的校准。
计量性能要求A. 压力表的准确度等级和允许误差及其关系见表1 （允许误差=±准确度等级%×压力表的量程）表1 压力表的准确度等级和允许误差B.C. 回程误差：在测量范围内，回程误差应不大于表 1 所规定的允许误差绝对值。
D. 轻敲位移：轻敲表壳后，指针示值变动量应不大于表 1 所规定的允许误差绝对值的 1/2。
E. 指针偏转平稳性：在测量范围内，指针偏转应平稳，无跳动和卡住现象。
Responsibility职责质量部压力表校准人员质量部承担压力表校准的人员应经计量操作的相关培训，并协调生产进行校准工作。
弹簧管式一般压力表、压力真空表及真空表1 概述1.1 测量依据：依据JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》检定规程。
1.2 环境条件：温度20±5℃，等温2h以上。
相对湿度：不大于85％压力：大气压力。
1.3 测量标准：精密压力表0—1.6MPa,准确度0.4级。
1.4 被测对象：弹簧管式一般压力表0—1MPa，准确度1.6级。
1.5 测量过程：在规程规定的环境条件下，以变压器为传压介质，用直接比较法测量。
在两用校验器上，将标准表安装在标准表接头处，将被测压力表安装在压力表接头处。
通过手动造压泵造压。
当系统达到静平衡时，根据标准表和被测压力表的读数，通过计算得到被检压力表压力示值误差的测量结果。
1.6 评定结果的使用：在符合上述条件下的测量，一般可直接使用本不确定度的评定结果。
2、数学模型的建立根据 JJG52-1999检定规程，压力表的示值误差可写成这种模式:δ=P1-P0 (1)式中:δ—压力表示值误差;P1—某一检定点压力表示值(MPa);P一某一检定点精密压力表示值(MPa);结合公式(1)，并从标准设备、人员、环境、方法及被测对象等方面全面考虑，不确定度来源分别为:1、测量重复性的影响:在检定规程规定的检定重复性条件下，压力表多次重复测量引入的标准不确定度分量U1。
2、环境条件的影响:按规程规定，其环境条件为温度20℃士50℃，虽然标准和被检表处于同一检定温度下，但二者的线膨胀系数有差别，因此该项标准不确定度分量为U2,3、压力表示值误差估读的影响:对于压力表要求估读至分度值的1/5，设该项标准不确定度分量为U34、精密压力表有误差的影响:在检定规程规定的条件下精密压力表引入的B类不确定度分量为U4和二等活塞压力计引入的B类不确定度分量U5。
考虑以上因素对测量不确定度的影响:则公式(1)可变为:U=P1士 ( kP△t+△Pb+△Pg)-P(2)式中:k — 压力表温度影响系数(取0.0004); P — 压力表量程;△t 一 检 定时环境温度与标准温度的差值; Pg 一 估读引起的误差; Pb — 数 据修约引起的误差;其中 ， 各 分量灵敏系数为:(各分量相互独立) C1=C2 =C3= C4=C5= 1 3、A 类标准不确定度分量 被检表重复性U1该项 来 源 可从重复性实验中算出，其中包括观测人员对示值的估度随机性和弹性元件滞后引起的误差的因素，属A 类测量不确定度分量。
弹簧管式一般压力表压力真空表及真空表检定规程JJG 52-87代替JJG 52-71Verification Regulation of the Bourdon Pressure Gauge,Pressure Vacuum Gauge and VacuumGauge for General Use本检定规程经国家计量局于1987年4月11日批准，并自1987年10月1日起施行。
归口单位：上海市标准计量管理局起草单位：上海市标准计量管理局计量管理所本规程技术条文由起草单位负责解释。
本规程主要起草人：宣家荣(上海市标准计量管理局计量管理所)弹簧管式一般压力表、压力真空表及真空表检定规程本规程适用于新制造、使用中和修理后的测量上限为-0.1～250MPa的弹簧管式一般压力表、压力真空表及真空表(以下简称压力表)的检定。
一技术要求1 压力表按其所测介质不同，在表盘的仪表名称下面应有一条表1中所规定颜色的横线，并注明特殊介质的名称，氧气表还必须标以红色“禁油”字样。
表12 压力表的各部件应装配牢固，不得有影响计量性能的锈蚀、裂纹、孔洞等缺陷。
3 用于测量气体的压力表在表壳背面应有安全孔，安全孔上须有防尘装置。
当弹性元件破裂时，应能使气体从表壳背面逸出(不准被测介质逸出表外的仪表例外)。
4 压力表的表盘分度数字及符号应完整清晰。
表盘分度标尺应均匀分布、所包的中心角一般为270°、标有数字的分度线宽度不应超过表2规定。
表2 (mm)5 压力表的指针应伸入所有分度线内，其指针指示端宽度应不大于最小分度间隔的1/5。
指针与分度盘平面间的距离应在1～3mm范围内表壳外径在200mm以上的(包括200mm)，其指针与分度盘平面距离应在2～4mm范围内。
6 压力表的封印装置，在不损坏封印的情况下，应不能触及到内部机件。
7 压力表处于工作位置，在未加压力或未疏空时，在升压检定前和降压检定后，其指针零值误差应符合下列要求：7.1 有零值限止钉的压力表，其指针应紧靠在限止钉上。
弹簧管式一般压力表、压力真空表和真空表检定规程Verification Regulation Of Bourdon Tube Pressure Gauge、Pressure-VacuumGauge and Vacuum Gauge for General UseJJG 52—1999代替JJG 52—1987 JJG 337—1983本规程经国家质量技术监督局于1999年12月22日批准，并自2000年04月01日起施行。
归口单位：全国压力计量技术委员会主要起草单位：上海市检测技术所上海市计量测试技术研究院参加起草单位：浙江红旗仪表厂上海市检测技术所本规程委托全国压力计量技术委员会负责解释本规程主要起草人：宣家荣(上海市检测技术所)戴孝华(上海市计量测试技术研究院) 参加起草人：周方龙(浙江红旗仪表厂)戴根娣(上海市检测技术所)目次1 范围2 概述3 计量性能要求3.1 压力表的准确度等级和允许误差3.2 示值误差3.3 回程误差3.4 轻敲位移3.5 指针偏转平稳性4 通用技术要求4.1 外观4.2 零位5 计量器具控制5.1 首次检定、后续检定和使用中检验5.2 检定条件5.3 检定项目和检定方法5.4 检定结果的处理5.5 检定周期附录A 压力表检定记录基本格式附录B 压力表检定不合格通知书内页格式附录C 压力表允许误差计算值一览表弹簧管式一般压力表、压力真空表和真空表检定规程本规程参照国际法制计量组织101号国际建议《带有弹性敏感元件的压力表、真空表和压力真空表(普通仪表)》，采用了符合我国国情的部分内容，并保留原规程JJG 52—1987和JJG 337—1983中行之有效的内容。
1 范围本规程适用于测量范围上限为(－0.1～1000)MPa系列弹簧管式一般压力表、压力真空表和真空表(以下简称压力表)的首次检定、后续检定和使用中检验。
2 概述压力表主要用于液体、气体与蒸气压力和真空的测量。
