输送带zui重要的两个步骤：成型、硫化，这两个过程直接影响到输送带的使用时间、带体光洁度等，是输送带制造中最重要的环节。
1、输送带成型的生产工艺是看不到输送带的组成，根据设计出的输送带体的形状，成型后的输送带带有胚胎，这一步称为输送带的成型。
各种输送带由于机构类型不同，其成型方法也不同。
输送带和平型传动带均属平带。
平带成型有专用的成型设备，主要由布架、工作台、压辊、包布装置等组成。
在成形过程中，采用机械牵引、自动压合、卷取得连续流水作业，生产效率高。
输送带和平型传动带的成型是由多层一次性叠片组成，包括覆盖输送带的橡胶和平型传动带的对口胶及封口胶条。
贴合时主要要求布层张力均匀，经向布纹正直不偏，各层间压合紧密、无气泡。
2、硫化输送带、平型传动带多用液压蒸汽加热的平板硫化机硫化。
常用的平板固化度一般为3-10米，宽度在3米以下。
因为平板硫化长度有限，因为输送带需要分段硫化。
若采用鼓式硫化机硫化，可连续操作，可避免因接头部位二次硫化而产生硫的现象。
硫化时，输送带要有一定的伸缩性，硫化温度的选择不在此时，输送带容易出现明疤。

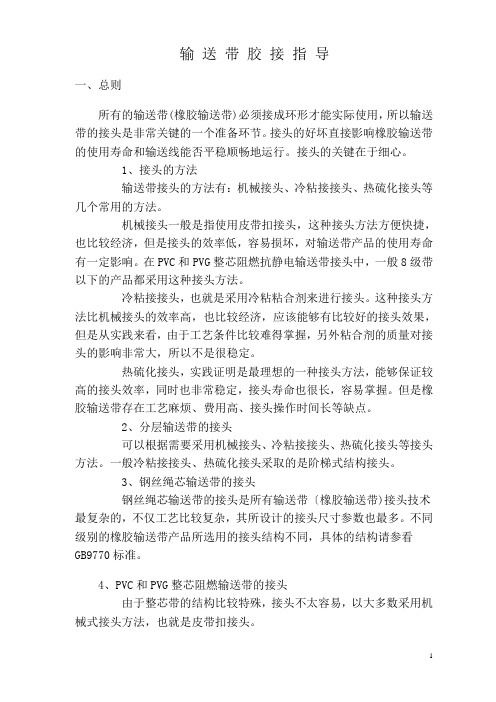

输送带胶接指导一、总则所有的输送带(橡胶输送带)必须接成环形才能实际使用，所以输送带的接头是非常关键的一个准备环节。
接头的好坏直接影响橡胶输送带的使用寿命和输送线能否平稳顺畅地运行。
接头的关键在于细心。
1、接头的方法输送带接头的方法有：机械接头、冷粘接接头、热硫化接头等几个常用的方法。
机械接头一般是指使用皮带扣接头，这种接头方法方便快捷，也比较经济，但是接头的效率低，容易损坏，对输送带产品的使用寿命有一定影响。
在PVC和PVG整芯阻燃抗静电输送带接头中，一般8级带以下的产品都采用这种接头方法。
冷粘接接头，也就是采用冷粘粘合剂来进行接头。
这种接头方法比机械接头的效率高，也比较经济，应该能够有比较好的接头效果，但是从实践来看，由于工艺条件比较难得掌握，另外粘合剂的质量对接头的影响非常大，所以不是很稳定。
热硫化接头，实践证明是最理想的一种接头方法，能够保证较高的接头效率，同时也非常稳定，接头寿命也很长，容易掌握。
但是橡胶输送带存在工艺麻烦、费用高、接头操作时间长等缺点。
2、分层输送带的接头可以根据需要采用机械接头、冷粘接接头、热硫化接头等接头方法。
一般冷粘接接头、热硫化接头采取的是阶梯式结构接头。
3、钢丝绳芯输送带的接头钢丝绳芯输送带的接头是所有输送带〔橡胶输送带)接头技术最复杂的，不仅工艺比较复杂，其所设计的接头尺寸参数也最多。
不同级别的橡胶输送带产品所选用的接头结构不同，具体的结构请参看GB9770标准。
4、PVC和PVG整芯阻燃输送带的接头由于整芯带的结构比较特殊，接头不太容易，以大多数采用机械式接头方法，也就是皮带扣接头。
二、接头工艺指导人员在确定接头方法后严格按照接头工艺进行指导。
〔一〕冷胶接头1、划线：根据输送带宽度和强力设计接头，采用台阶搭接方式。
2、剥层：对应剥层，同一位置上下台阶数相加后应相同。
3、打磨：将被粘物外表打磨、不要破坏布层。
4、清洗：去污、清洗、干燥。
〔清洗时由一边向另一边清洗，以免重复污染。
传送带传送带分类传送带一般按有无牵引件来进行分类。
具有牵引件的传送带一般包括牵引件、承载构件、驱动装置、张紧装置、改向装置和支承件等。
牵引件用以传递牵引力，可采用输送带、牵引链或钢丝绳；承载构件用以承放物料，有料斗、托架或吊具等；驱动装置给输送机以动力，一般由电动机、减速器和制动器(停止器)等组成；张紧装置一般有螺杆式和重锤式两种，可使牵引件保持一定的张力和垂度，以保证传送带正常运转；支承件用以承托牵引件或承载构件，可采用托辊、滚轮等。
具有牵引件的传送带设备的结构特点是：被运送物料装在与牵引件连结在一起的承载构件内，或直接装在牵引件(如输送带)上，牵引件绕过各滚筒或链轮首尾相连，形成包括运送物料的有载分支和不运送物料的无载分支的闭合环路，利用牵引件的连续运动输送物料。
这类的传送带设备种类繁多，主要有带式输送机、板式输送机、小车式输送机、自动扶梯、自动人行道、刮板输送机、埋刮板输送机、斗式输送机、斗式提升机、悬挂输送机和架空索道等。
没有牵引件的传送带设备的结构组成各不相同，用来输送物料的工作构件亦不相同。
它们的结构特点是：利用工作构件的旋转运动或往复运动，或利用介质在管道中的流动使物料向前输送。
例如，辊子输送机的工作构件为一系列辊子，辊子作旋转运动以输送物料；螺旋输送机的工作构件为螺旋，螺旋在料槽中作旋转运动以沿料槽推送物料；振动输送机的工作构件为料槽，料槽作往复运动以输送置于其中的物料等。
未来传送带设备将向着大型化发展、扩大使用范围、物料自动分拣、降低能量消耗、减少污染等方面发展。
大型化包括大输送能力、大单机长度和大输送倾角等几个方面。
水力输送装置的长度已达440公里以上带式输送机的单机长度已近15公里，并已出现由若干台组成联系甲乙两地的“带式输送道”。
不少国家正在探索长距离、大运量连续输送物料的更完善的输送机结构。
扩大输送机的使用范围，是指发展能在高温、低温条件下有腐蚀性、放射性、易燃性物质的环境中工作的，以及能输送炽热、易爆、易结团、粘性物料的传送带设备。
带式输送机常见故障原因分析及处理⽅法·带式输送机常见故障原因分析及处理⽅法带式输送机常见故障原因分析及处理⽅法带式输送机可作为运输机械已⼴泛应⽤于煤炭、粮⾷、⾯粉加⼯⼚等⾏业。
既可运送散装物料，⼜可运送袋装物料。
⽤户在安装及使⽤此类设备时，对常出现⼀些故障原因不太清楚，处理⽅法不多。
本⽂分析说明了此类设备常见故障的原因及处理⽅法。
⼀、输送带的打滑及解决办法输送带在运⾏中，打滑的原因是多⽅⾯的，常见的原因及解决办法有：1、初张⼒太⼩。
输送带离开滚筒处的张⼒不够造成输送带打滑。
这种情况⼀般发⽣在启动时，解决的办法是调整拉紧装置，加⼤初张⼒。
2、传动滚筒与输送带之间的摩擦⼒不够造成打滑。
其不要原因多半是输送带上有⽔或环境潮湿。
解决办法是在滚筒上加些松⾹末。
但要注意不要⽤⼿投加，⽽应⽤⿎风设备吹⼊，以免发⽣⼈⾝事故。
3、尾部滚筒轴承损坏不转或上下托辊轴承损坏不转的太多。
造成损坏的原因是机尾浮沉太多，没有及时检修和更换已经损坏或转动不灵活的部件，使阻⼒增⼤造成打滑。
4、启动速度太快也能形成打滑。
此时可慢速启动。
如使⽤⿏笼电机，可点动两次后再启动，也能有效克服打滑现象。
5、输送带的负荷过⼤，超过电机能⼒也会打滑。
此时打滑有利的⼀⾯是对电机起到了保护作⽤。
否则时间长了电机将被烧毁。
但对于运⾏来说则是打滑事故。
克服输送带打滑现象，⾸先要找到打滑原因，⽅可采取有效解决措施。
⼆、输送带的跑偏及其处理- 带式输送机运⾏时输送带跑偏是最常见的故障之⼀。
跑偏的原因有多种，其主要原因是安装精度低和⽇常的维护保养差。
安装过程中，头尾滚筒、中间托辊之间尽量在同⼀中⼼线上，并且相互平⾏，以确保输送带不偏或少偏。
另外，带⼦接头要正确，两侧周长应相同。
在使⽤过程中，如果出现跑偏，则要作以下检查以确定原因，进⾏进⾏调整。
输送带跑偏时常检查的部位和处理⽅法有：1、检查托辊横向中⼼线与带式输送机纵向中⼼线的不重合度。
如果不重合度值超过3mm，则应利⽤托辊组两侧的长形安装孔对其进⾏调整。
皮带输送机技术要求本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March皮带输送机技术要求一、输送带(占成本大约25％)：1、输送带由增强材料(带芯)、芯层材料(贴胶)、覆盖胶、边胶组成。
①、增强材料(带芯)：是输送带承载的关键，它决定了输送带的拉伸强度，能吸收物料对输送带的冲击。
②、芯层材料(贴胶)：使增强材料织物层之间具有良好的粘合强度，防止使用过程中带芯出现分层。
③、覆盖胶：具有保护增强材料、传递动力、输送物料、吸收物料的冲击、抵抗磨损。
④、边胶：保护增强材料不受介质侵蚀，吸收来自输送带侧的挤压力，防止带芯出现分层的现象。
2、输送带按覆盖层性能分：普通输送带、耐热输送带、阻燃输送带、耐磨输送带、防撕裂输送带、耐寒输送带。
3、普通输送带按被输送物料的磨损性和冲击性分为三种，其代号分别为H、D、L，H___强划裂工作条件；D___强磨损工作条件；L___一般工作条件。
①、H型：用于输送密度在2.5t/m3以下的常温、非腐蚀性大块物料。
②、D型：用于输送密度在2.5t/m3以下的常温、非腐蚀性中、小块物料。
③、L型：用于输送密度小、磨损性小的常温、非腐蚀性粉状物料。
4、输送带按增强材料的品种分：钢丝绳芯输送带、织物芯输送带、钢网输送带，其中织物芯输送带又分棉帆布输送带CC、尼龙输送带NN、聚酯输送带EP、玻纤输送带GG、整芯输送带。
5、输送带按加工方式外形分：整芯输送带、叠层输送带、环形输送带、挡边带、花纹输送带。
6、叠层式输送带带芯由天然纤维向合成纤维方向发展，由多层向少层方向发展，由低强度、低模量向高强度、高模量方向发展，棉帆布输送带CC在国外已基本淘汰，在国内也逐渐被尼龙、聚酯织物输送带所取代。
7、输送带按边胶加工不同分：包边带、切边带。
8、输送带连接的方法有机械连接法、冷胶连接法、热硫化连接法三种，其中机械连接法和冷胶连接法只适用于织物芯输送带，热硫化连接法适用于各种橡胶输送带。
（⽣产管理知识）钢丝绳输送带⽣产⼯艺钢丝绳输送带⽣产⼯艺1. 钢绳线班长岗位1.1 岗位职责：在值班长的领导下，负责本班组的⽣产组织，⼯艺纪律，现场管理，安全⽣产，对本班组的⼯作全⾯负责。
兼任前锅头主⼿岗位⼯作。
1.2. 操作内容：1.2.1 按《输送带⼚交接班制度》进⾏对⼝交接班。
认真开好班前班后会,传达当⽇的⽣产任务及主要技术参数,班后认真总结当⽇⼯作。
1.2.2 硫化1.2.2.1 带胚装锅，冷压平板将带胚加紧后，由三辊拉带机以4m/min速度将带胚送⼊硫化机内。
胶带⽣熟接头的重硫化部分不少于180mm。
1.2.2.2 根据硫化条件编制硫化时间，压⼒等⾃控程序，贮存在微处理机⾥，根据需要及时输出。
1.2.2.3 启动三辊拉带机上的夹持横梁，将胶带夹紧，然后施加张⼒，最后闭合平板进⾏硫化，允许选取⼿动或⾃控操作。
1.2.2.4 合锅前必须仔细检查带胚及垫铁位置必须正常，严禁⽤铁杠⼦在热板内撬带⼦。
1.2.2.5 带胚从冷压成型、装锅硫化及成品拉出与卷取整段过程，必须找正与调整好中⼼线，防⽌带⼦出现局部弧线弯曲。
1.2.2.6 在冷压、硫化整个作业过程中，必须保持张⼒，只允许在牵引带⼦装锅时解除张⼒。
1.2.2.7 硫化完毕平板降落后，开动硫化机前后夹持，将带⼦提升，使带⼦不粘下平板。
夹持操作压⼒为140-150bar，中断硫化时，将夹持器的下夹板提升，托放带⼦（不加夹持⼒）。
1.2.2.8 硫化后的带⼦⽤三辊拉带机拉出，并经成品卷取机卷取，到规定长度时，⽤切带机铡⼑铡断。
1.2.2.9 负责定中⼼装置调整，双条并硫纵向切割时,负责裁⼑定位及切割后成品规格。
1.2.2.10 装锅时负责本侧胶边清理。
1.2.2.11 装锅后，全过程检查钢绳张⼒及成型过程冷压定型效果,核对使⽤备⽤胶⽚的规格品种必须符合⼯艺标准。
1.2.3 负责提出每批结尾⽤胶⽚长度，⽣产完毕剩余胶⽚长度不得超过10⽶。
1.2.3.1 遇到特殊情况，已复合好的胶⽚最多不超过48⼩时使⽤完,冷压前预留接头的复合⽚最多不超过56⼩时,且长度不超过6⽶,涂擦汽油消除喷霜冷压牢固后使⽤。
