图解电脑组装步骤

电脑组装教程全过程详细教学（配清晰图解）温馨提示：看完这篇图文科普，你就是装机高手了。

（配件配置根据实际）在开始之前先准备一套螺丝刀，然后检查一下配件，看看有没有遗漏的地方，然后去洗个手，释放静电，不放心的还可以戴个手套，这样准备工作就完成了。

首先取出主板，盒子先不要扔，因为主板需要放置在不导电的平面上，主板盒子就是一个不错的选择，静电袋可以垫在主板下面，然后我们来看主板，先认识一下上面的各个接口，方便接下来的操作。

以这块TUF-B450M为例，最上面这里是CPU供电，根据主板的不同，分为4 PIN和8PIN接口，对应电源上的单4PIN或者4+4PIN接口。

这里就可能会遇到一个问题，如果主板上CPU是8PIN供电，但是电源只有一个4PIN接口，该怎么办，这个看CPU，功耗不是很大的CPU，只插一个4PIN 也是能亮的。

CPU供电旁边是小4PIN的CPU风扇供电接口，主板上的其他位置可能会有相同的接口，用于机箱风扇供电。

上面白色的是RGB灯效接口。

（5v3 12v4）不同主板提供的RGB接口会有所不同，大致是5V3针和12V4针两种。

（12v5 5v3）但是技嘉主板除外，它是独特的12V 5针，5V 3针的接口也和常规的不一样，所以购买RGB风扇等设备的时候需要注意。

CPU供电下面是CPU插槽，根据不同平台，CPU插槽也是不一样的。

CPU插槽右侧是内存插槽，不同主板的内存插槽数量可能会不一样，只要记住长这样的是内存插槽就行，不同代的内存理论上是不能够混用的，比如DDR3的内存是肯定是不能插在DDR4的插槽上的，接口都不一样，怎么用，当然，或许有我不知道的特殊姿势。

再右边，这里是主板供电，一般是大24PIN接口，对应电源的24PIN接口。

下面是SATA接口，用于连接SATA硬盘。

这边这个是主板电池，用于CMOS供电，以记录BIOS信息以及时间信息等，电池型号一般是CR2032，不可充电。

如果是BIOS设置错误导致的无法开机，可以取下这块电池等待一段时间，这个过程会重置BIOS，然后再安装上去开机即可。

手把手教您组装电脑（图解）一、装机前的准备工作1、工具准备常言道“工欲善其事，必先利其器”，没有顺手的工具，装机也会变得麻烦起来，那么哪些工具是装机之前需要准备的呢？（见图1，从左至右为“尖嘴钳、散热膏、十字解刀、平口解刀”）①十字解刀：十字解刀又称螺丝刀、螺丝起子或改锥，用于拆卸和安装螺钉的工具。

由于计算机上的螺钉全部都是十字形的，所以你只要准备一把十字螺丝刀就可以了。

那么为什么要准备磁性的螺丝刀呢？这是因为计算机器件按装后空隙较小，一旦螺钉掉落在其中想取出来就很麻烦了。

另外，磁性螺丝刀还可以吸住螺钉，在安装时非常方便，因此计算机用螺丝刀多数都具有永磁性的。

②平口解刀：平口解刀又称一字型解刀。

如何需要你也可准备一把平口解刀，不仅可方便安装，而且可用来拆开产品包装盒、包装封条等。

③镊子：你还应准备一把大号的医用镊子，它可以用来夹取螺钉、跳线帽及其它的一些小零碎动西。

④钳子：钳子在安装电脑时用处不是很大，但对于一些质量较差的机箱来讲，钳子也会派上用场。

它可以用来拆断机箱后面的挡板。

这些挡板按理应用手来回折几次就会断裂脱落，但如果机箱钢板的材质太硬，那就需要钳子来帮忙了。

建议：最好准备一把尖嘴钳，它可夹可钳，这样还可省却镊子。

⑤散热膏：在安装高频率CPU时散热膏（硅脂）必不可少，大家可购买优质散热膏（硅脂）备用。

2、材料准备①准备好装机所用的配件：CPU、主板、内存、显卡、硬盘、软驱、光驱、机箱电源、键盘鼠标、显示器、各种数据线/电源线等。

②电源排型插座：由于计算机系统不只一个设备需要供电，所以一定要准备万用多孔型插座一个，以方便测试机器时使用。

③器皿：计算机在安装和拆卸的过程中有许多螺丝钉及一些小零件需要随时取用，所以应该准备一个小器皿，用来盛装这些动西，以防止丢失。

④工作台：为了方便进行安装，你应该有一个高度适中的工作台，无论是专用的电脑桌还是普通的桌子，只要能够满足你的使用需求就可以了。

3、装机过程中的注意事项①防止静电：由于我们穿着的衣物会相互摩擦，很容易产生静电，而这些静电则可能将集成电路内部击穿造成设备损坏，这是非常危险的。

手把手教你组装电脑（清晰大图详解电脑组装时各接口线缆细节）Edited by 辉亮可能只是比较主观的看法，DIY市场似乎有越来越走弱的感觉，大者恒大一线大厂不断以价格战打压二、三线，集中商圈好象也没有十年前各大品牌林立的光景，价格竞争的关系也只是其一，至于如何就不深入探讨，似乎有点偏离了主题电脑主机最基本的配备有主板、CPU、内存、显卡、电源，有了这些东西，最基本你就可以开机看到BIOS，不过还需要储存设备（硬盘、光碟、…）才有办法执行作业系统或是应用软体，为了让电脑看起来像是电脑以及安全性考量，机箱是一般使用者必备的，不过此时应该有许多人纳闷，讨论区里面的玩家测试几乎都不用机箱的，嗯！那些叔叔是有练过的喔，通常是为了测试时的拆装简便，如果你的电脑是要跟一般正常人一样使用，那就别省这个钱吧。

除了上述这些东西，你还需要一把大小长短适中且好转的十字螺丝起子，还有平坦的桌面。

一开始可以先从CPU着手，把CPU先装到主板，因为机箱内的空间有限，如果先把主板装到机箱的再装CPU的话会比较不顺手，如图所示，CPU若装错脚位也是装不进去的，以AM2的CPU为例，CPU上面有个金色三角形图示，对准主板上的socket脚座的三角形图示轻轻温柔的放进去，如果放不进去，请检查一下脚位是否正确或是CPU上的脚有歪掉。

CPU上面有个金色三角形图示放进去之后，把那长长的东东往下压，固定好CPU。

固定好CPU接着就是安装CPU散热器，原厂的风扇都算是相当简单安装，在安装之前，CPU要涂上散热硅脂，其主要的目的是让CPU与散热器有比较紧密的接触，达到最佳的散热效果，如下图示，原厂风扇都会直接贴一层散热膏在底座，此时就不需要在CPU上涂抹散热膏，如果你有比较好的散热膏可以使用，可以用去渍油将底座的散热膏抹掉，注意涂抹散热膏时主要是让CPU可以完全接触到散热器底座即可，不是越多越好，薄薄一层即可，我有看过有人涂抹”整颗”CPU，包括连CPU的背部跟针脚…这么做并不会让CPU比较凉。

小妹手把手教你装电脑的图文教程如今电脑已经成为家家户户都不可少的家用电器，而组装电脑是家庭最适合的，相比品牌电脑性价比要高。

可能一些用户自己还不会装电脑，那么你可是比较落后了，现在很多年轻人都会自己装电脑，如果你还不会请看以下90后小妹妹手把手教你装电脑的图文教程吧。

今天的主角：可爱的90后装机妹子一、CPU与内存安装篇装机的第一步，一般是安装CPU、CPU散热器与内存。

CPU之Intel篇：Intel平台很多：LGA775、LGA1155、LGA1156、LGA1366以及即将发布的LGA2011，虽然他们针角数不一样，但安装的过程是十分类似的。

打开底座、取出保护盖、对好CPU的凹位放下CPU（这时CPU是平稳放下的，确保没有突起部分就是对好位置了），然后盖上铁盖，用力压下铁杆到位，CPU就安装完成。

散热器之Intel篇：很多网友觉得Intel原装CPU散热器很难安装，其实只是没掌握窍门，掌握窍门后，Intel 原装散热是很容易安装与拆卸的。

首先，要把四个脚钉位置转动到上面箭头相反的方向，然后对准主板四个空位，用力下压，即可完成一个位置的安装，重复四次即可。

如果要拆卸散热器，把四个脚钉位置向上面箭头相的方向转动，然后用力拉，重复四次即可拆卸。

掌握好窍门后，你会发现原装散热器是最好安装的，呵呵。

当然，一些翻包、山寨的原装散热器质量比较差，可能会出现一些问题。

CPU之AMD篇：AMD的CPU安装，从以往AM2到现在的AM3+、FM1平台，安装方法也是如出一辙，关键在于找到CPU的金属小三角，与主板接口上的小三角对应，即可安装。

放好CPU后，用手压一压，把固定杆用力拉下即可固定。

散热器之AMD篇：AMD原装散热器的安装也是比较容易的，先扣好没有固定杆的那边，然后找准另一边的位置，待扣都扣在卡位上，按下固定杆，即可完成安装。

拆卸散热器时，只需要把散热器的固定杆拉起，把散热器的扣取下离开卡位，平衡用力即可取下散热器。

安装前的准备在动手组装电脑前，应先学习电脑的基本知识，包括硬件结构、日常使用的维护知识、常见故障处理、操作系统和常用软件安装等。

安装前配件的准备装机要有自己的打算，不要盲目攀比，按实际需要购买配件。

如选购机箱时，要注意内部结构合理化，便于安装，二要注意美观，颜色与其他配件相配。

一般应选择立式机箱，不要使用已淘汰的卧式机箱，特别是机箱内的电源，它关系到整个电脑的稳定运行，其输出功率不应小于250 W，有的处理器还要求使用300 W的电源，应根据需要选择。

除机箱电源外，另外需要的配件一般还有主板、CPU、内存、显卡、声卡(有的声卡主板中自带)、硬盘、光驱(有VCD光驱和DVD光驱)、软驱、数据线、信号线等。

装电脑的基本步骤组装电脑时，应按照下述的步骤有条不紊地进行：(1) 机箱的安装，主要是对机箱进行拆封，并且将电源安装在机箱里。

(2) 主板的安装，将主板安装在机箱主板上。

(3) CPU的安装，在主板处理器插座上插入安装所需的CPU，并且安装上散热风扇。

(4) 内存条的安装，将内存条插入主板内存插槽中。

(5) 显卡的安装，根据显卡总线选择合适的插槽。

(6) 声卡的安装，现在市场主流声卡多为PCI插槽的声卡。

(7) 驱动器的安装，主要针对硬盘、光驱和软驱进行安装。

(8) 机箱与主板间的连线，即各种指示灯、电源开关线。

PC喇叭的连接，以及硬盘、光驱和软驱电源线和数据线的连接。

(9) 盖上机箱盖(理论上在安装完主机后，是可以盖上机箱盖了，但为了此后出问题的检查，最好先不加盖，而等系统安装完毕后再盖)。

(10) 输入设备的安装，连接键盘鼠标与主机一体化。

(11) 输出设备的安装，即显示器的安装。

(12) 再重新检查各个接线，准备进行测试。

(13) 给机器加电，若显示器能够正常显示，表明初装已经正确，此时进入BIOS进行系统初始设置。

进行了上述的步骤，一般硬件的安装就已基本完成了，但要使电脑运行起来，还需要进行下面的安装步骤。

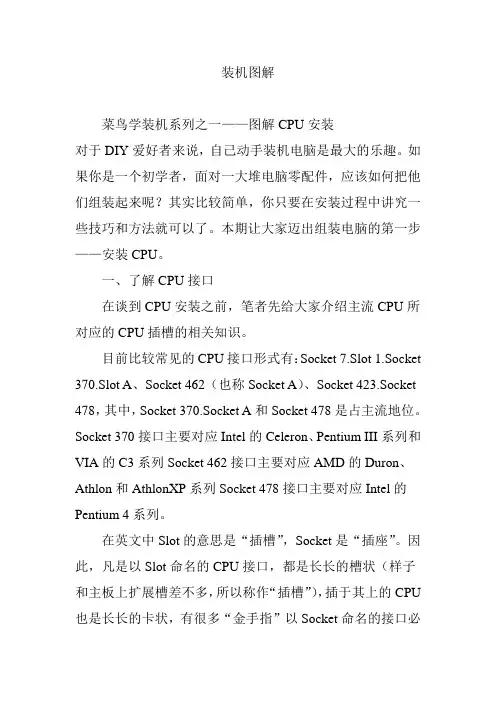

装机图解菜鸟学装机系列之一——图解CPU安装对于DIY爱好者来说，自己动手装机电脑是最大的乐趣。

如果你是一个初学者，面对一大堆电脑零配件，应该如何把他们组装起来呢？其实比较简单，你只要在安装过程中讲究一些技巧和方法就可以了。

本期让大家迈出组装电脑的第一步——安装CPU。

一、了解CPU接口在谈到CPU安装之前，笔者先给大家介绍主流CPU所对应的CPU插槽的相关知识。

目前比较常见的CPU接口形式有：Socket 7.Slot 1.Socket 370.Slot A、Socket 462（也称Socket A）、Socket 423.Socket 478，其中，Socket 370.Socket A和Socket 478是占主流地位。

Socket 370接口主要对应Intel的Celeron、Pentium III系列和VIA的C3系列Socket 462接口主要对应AMD的Duron、Athlon和AthlonXP系列Socket 478接口主要对应Intel的Pentium 4系列。

在英文中Slot的意思是“插槽”，Socket是“插座”。

因此，凡是以Slot命名的CPU接口，都是长长的槽状（样子和主板上扩展槽差不多，所以称作“插槽”），插于其上的CPU 也是长长的卡状，有很多“金手指”以Socket命名的接口必定是插座式的，对应的CPU是薄片状、带有很多插针的样子。

小提示：如何知道CPU插座是什么类型的？主板上的CPU插座上都会清楚地标示出来，如：Socket 370.Socket 462。

要注意的是，Socket 478插座一般是标示为“mPGA 478B”，而不是“Socket 478”。

二、安装CPU在安装CPU之前，最好能准备一些工具，如：螺丝刀、尖嘴钳。

虽然没有工具我们可以照样安装，不过借助工具更容易安装些。

这两个工具并不是为了拧螺丝用，而是为了安装CPU散热器的扣具。

另外，还要准备些导热硅脂。

图解DIY高手组装电脑全过程Intel平台攒机第一步：安装CPU解决器目前市场中，英特尔解决器均采用了LGA 775接口，无论是入门旳赛扬解决器，还是中端旳奔腾E 与Core 2，甚至高品位旳四核Core 2，其接口均为LGA775，安装方式完全一致。

Intel解决器，采用了LGA 775接口LGA 775接口旳解决器上图中我们可以看到，LGA 775接口旳英特尔解决器全部采用了触点式设计，与AMD旳针式设计相比，最大旳优势是不用再去担心针脚折断旳问题，但对解决器旳插座规定则更高。

LGA 775解决器旳插座这是主板上旳LGA 775解决器旳插座，人们可以看到，与针管设计旳插座区别相当旳大。

在安装CPU 之前，我们要先打开插座，措施是：用合适旳力向下微压固定CPU旳压杆，同步用力往外推压杆，使其脱离固定卡扣。

压杆脱离卡扣后，我们便可以顺利旳将压杆拉起。

LGA 775插座展目前我们旳眼前。

主板上旳三角型缺口标记与CPU应相应在安装解决器时，需要特别注意。

人们可以仔细观察，在CPU解决器旳一角上有一种三角形旳标记，此外仔细观察主板上旳CPU插座，同样会发现一种三角形旳标记。

在安装时，解决器上印有三角标记旳那个角要与主板上印有三角标记旳那个角对齐，然后慢慢旳将解决器轻压到位。

这不仅适用于英特尔旳解决器，而且适用于目前所有旳解决器，特别是对于采用针脚设计旳解决器而言，如果方向不对则无法将CPU安装到全部位，人们在安装时要特别旳注意。

将CPU放在主板旳插座上安装好后来旳CPU，还未扣好扣具安装好后旳CPU解决器将CPU安放到位后来，盖好扣盖，并反方向微用力扣下解决器旳压杆。

至此CPU便被稳稳旳安装到主板上，安装过程结束。

DIY攒机第二步：安装散热器Intel原装散热器Intel原装散热器由于CPU发热量较大，选择一款散热性能出色旳散热器特别核心，但如果散热器安装不当，对散热旳效果也会大打折扣。

上图是Intel LGA775针接口解决器旳原装散热器，我们可以看到较之前旳478针接口散热器相比，做了很大旳改善：由此前旳扣具设计改成了如今旳四角固定设计，散热效果也得到了很大旳提高。

电脑主机的安装与组装详细图解说明教程电脑安装组装主机第一步：安装CPU处理器当前市场中，英特尔处理器主要有32位与64位的赛扬与奔腾两种（酷睿目前已经上市，酷睿处理器是英特尔采用制作工艺的全新处理器，采用了最新的架构，同样采用LGA 775接口，在今后一段时间内，英特尔将全面主推酷睿处理器。

由于同样采用LGA 775接口，因此安装方法与英特尔64位奔腾赛扬完全相同）。

32位的处理器采用了478针脚结构，而64位的则全部统一到LGA775平台。

由于两者价格差距已不再明显，因此小编推荐新装机用户选择64位的LGA775平台，32位的478针脚已不再是主流，不值得购买。

内容出自电脑硬件知识网上图中我们可以看到，LGA 775接口的英特尔处理器全部采用了触点式设计，与478针管式设计相比，最大的优势是不用再去担心针脚折断的问题，但对处理器的插座要求则更高。

这是主板上的LGA 775处理器的插座，大家可以看到，与针管设计的插座区别相当的大。

在安装CPU之前，我们要先打开插座，方法是：用适当的力向下微压固定CPU的压杆，同时用力往外推压杆，使其脱离固定卡扣。

内容出自电脑硬件知识网压杆脱离卡扣后，我们便可以顺利的将压杆拉起。

接下来，我们将固定处理器的盖子与压杆反方向提起。

内容出自电脑硬件知识网775插座展现在我们的眼前。

内容出自电脑硬件知识网内容出自电脑硬件知识网在安装处理器时，需要特别注意。

大家可以仔细观察，在CPU处理器的一角上有一个三角形的标识，另外仔细观察主板上的CPU插座，同样会发现一个三角形的标识。

在安装时，处理器上印有三角标识的那个角要与主板上印有三角标识的那个角对齐，然后慢慢的将处理器轻压到位。

这不仅适用于英特尔的处理器，而且适用于目前所有的处理器，特别是对于采用针脚设计的处理器而言，如果方向不对则无法将CPU安装到全部位，大家在安装时要特别的注意。

内容出自电脑硬件知识网内容出自电脑硬件知识网将CPU安放到位以后，盖好扣盖，并反方向微用力扣下处理器的压杆。

电脑组装详细教程（图解）根据电脑装机教程一步一步来学习安装，很快就可以组装完成一台电脑。

今天装机之家分享一下自己组装电脑全过程详细图解教学，适合DIY 新手的电脑装机教程，有需要的装机用户不妨看看吧！组装电脑核心硬件：CPU、主板、散热器、内存、机箱、电源、显卡、硬盘（机械硬盘/SSD）1.CPU市面上常见的CPU为两类：AMD与intel。

AMD与intel的特点都非常鲜明，AMD仍旧使用针脚（叫做PGA封装），而intel已经使用触点（叫做LGA封装，针脚都放在了主板上）。

所以AM D的CPU看起来都比较高，intel的CPU都比较扁。

因为AMD的针脚在CPU上，所以收到CPU需要简单看看针脚是否有弯曲（简单看看就好了，不用钻）。

2.CPU安装Intel篇：▼首先，抓取CPU的时候可以采取边缘抓取法，这样避免手上的湿气，汗水粘到CPU的触点上。

▼把主板放置于水平界面，CPU放置于不导电的区域。

▼一般来说Intel的主板CPU槽都会有一个保护盖。

这个保护盖在安装过程中会自行脱落，所以不必要特别的去拆卸它。

▼如图，CPU插槽有保护盖，轻轻松开旁边的金属杆，向内存侧用力▼这时候杆子便会释放，轻轻向后掀开，便会把CPU的扣盖打开。

▼继续向后完全放开我们便能完全看到主板针脚▼可以看到插槽上都有两个小耳朵，这个叫做防呆接口，为了避免玩家在安装过程中方向错误导致烧坏CPU。

▼如果我们同样细看CPU，同样也有两个小耳朵伸进去和插槽的小耳朵相对应。

▼然后按着刚才说的边缘抓取法轻轻把CPU放置进CPU插槽内，如果你正确放入，那么一定是看到下面这样的图；▼其实除了可以看防呆耳朵之外，还有看金三角的方法，金三角就是CPU 四个边的其中一个边上会有一个金色的三角形，同样的CPU扣盖上也会有这个三角形，当这两个三角形在同一个角即是正确安放。

▼正确放置了CPU后，轻轻把盖子盖上，这时候杆子还是竖直举起来的。

▼小小用力往下压，这时候一般就会听到清脆的卡塔一声，那其实是保护罩被弹出来了。

手把手教你组装电脑（清晰大图详解电脑组装时各接口线缆细节）很多朋友对各种接口和线缆的连接方法还不是很清楚，那么这里同样以Intel平台为例，借助两块不同品牌的主板，对各种接口及其连接方法进行一下详细的介绍。

一、认识主板供电接口图解安装详细过程在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。

目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。

不论采用24PIN和20PIN，其插法都是一样的。

主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。

通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。

二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图：主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。

三、认识SATA串口图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。

接下来认识一下主板上的SATA接口。

以上两幅图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA 口“模样”不太相同。

大家仔细观察会发现，在下面的那张图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。

组装电脑超详细步骤(超多图+用了2个小时写的)准备工作(购买零件)主板机箱机箱布局机箱前置接口CPU有的cpu自带了cpu风扇内存固态硬盘机械硬盘电源显卡螺丝刀（可能需要自备）可以买一个硬盘螺丝套装螺丝买机箱一般会提供所有的螺丝。

开始组装装cpu和cpu风扇到主板上（2min）装内存到主板上（3min）装固态到主板上（3min）根据主板介绍,找到插槽位置,插入主板的M.2插槽,然后螺丝固定即可装IO版到机箱上（3min）主板固定到机箱上（3min）我是开始固定2,3颗螺丝，最后才固定所有螺丝。

装机械硬盘机箱上（5min）装电源到机箱上（5min）装显卡到主板显卡属于插在主板上的大件,选择最后插上去,直接插上去就好了(1min)供电接线先认识电源的外路线接口接口包含如下类型给2.5寸、3.5寸硬盘，光驱供电的接口给cpu供电的接口给显卡供电(普通点的显卡,也不用额外供电)给主板供电的接口给机箱风扇供电的接口动手开始供电接线（10min）ATX 24/20+4接口连接主板，完成给主板供电。

STAT接口连接机械硬盘，完成给机械硬盘供电。

ATX-12V/EPS-12V接口连接主板，完成给cpu供电。

大D接口连接风扇线，完成给风扇供电。

PCle接口连接显卡，完成给显卡供电。

（普通显卡额外供电）。

cpu风扇连接主板，完成从主板取电。

数据传输接线（2min）机械硬盘与主板连接，完成机械硬盘与主板之间的数据传输。

使用sata3.0线连接机械硬盘和主板的sata3.0接口即可。

前置接口接线先认识前置接口前置接口所有的线，需要连接主板前置面板包含哪些接口呢？这些接口对应的线缆是怎样的呢？usb3.0Power SW及RESET SW线缆H.D.D LED及Power LED线缆USB 2.0线缆音频连接线缆主板或者线缆上缩写什么意思？H.D.D.LED-------Hd led(硬盘指示灯)power led-, power led+, ------msg led(电源指示灯)这两个有正反之分,如果接反了,灯就不亮,你给反过来接就可以了。
