必看的电脑高手装机图解教程

电脑组装教程全过程详细教学（配清晰图解）温馨提示：看完这篇图文科普，你就是装机高手了。

（配件配置根据实际）在开始之前先准备一套螺丝刀，然后检查一下配件，看看有没有遗漏的地方，然后去洗个手，释放静电，不放心的还可以戴个手套，这样准备工作就完成了。

首先取出主板，盒子先不要扔，因为主板需要放置在不导电的平面上，主板盒子就是一个不错的选择，静电袋可以垫在主板下面，然后我们来看主板，先认识一下上面的各个接口，方便接下来的操作。

以这块TUF-B450M为例，最上面这里是CPU供电，根据主板的不同，分为4 PIN和8PIN接口，对应电源上的单4PIN或者4+4PIN接口。

这里就可能会遇到一个问题，如果主板上CPU是8PIN供电，但是电源只有一个4PIN接口，该怎么办，这个看CPU，功耗不是很大的CPU，只插一个4PIN 也是能亮的。

CPU供电旁边是小4PIN的CPU风扇供电接口，主板上的其他位置可能会有相同的接口，用于机箱风扇供电。

上面白色的是RGB灯效接口。

（5v3 12v4）不同主板提供的RGB接口会有所不同，大致是5V3针和12V4针两种。

（12v5 5v3）但是技嘉主板除外，它是独特的12V 5针，5V 3针的接口也和常规的不一样，所以购买RGB风扇等设备的时候需要注意。

CPU供电下面是CPU插槽，根据不同平台，CPU插槽也是不一样的。

CPU插槽右侧是内存插槽，不同主板的内存插槽数量可能会不一样，只要记住长这样的是内存插槽就行，不同代的内存理论上是不能够混用的，比如DDR3的内存是肯定是不能插在DDR4的插槽上的，接口都不一样，怎么用，当然，或许有我不知道的特殊姿势。

再右边，这里是主板供电，一般是大24PIN接口，对应电源的24PIN接口。

下面是SATA接口，用于连接SATA硬盘。

这边这个是主板电池，用于CMOS供电，以记录BIOS信息以及时间信息等，电池型号一般是CR2032，不可充电。

如果是BIOS设置错误导致的无法开机，可以取下这块电池等待一段时间，这个过程会重置BIOS，然后再安装上去开机即可。

手把手教你组装电脑(大图详解)手把手教你组装电脑（清晰大图详解电脑组装时各接口线缆细节）很多朋友对各种接口和线缆的连接方法还不是很清楚，那么这里同样以Intel 平台为例，借助两块不同品牌的主板，对各种接口及其连接方法进行一下详细的介绍。

一、认识主板供电接口图解安装详细过程在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。

目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。

不论采用24PIN和20PIN，其插法都是一样的。

主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。

通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。

二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图：主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。

三、认识SATA串口图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。

接下来认识一下主板上的SATA接口。

以上两幅图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA口“模样”不太相同。

大家仔细观察会发现，在下面的那张图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。

电脑重装系统图文并茂详解一、准备工作:如何重装电脑系统首先，在启动电脑的时候按住DELETE键进入BIOS，选择 Advanced BIOS Features 选项，按Enter键进入设置程序。

选择First Boot Device 选项，然后按键盘上的Page Up或Page Down 键将该项设置为CD-ROM，这样就可以把系统改为光盘启动。

其次，退回到主菜单，保存BIOS设置。

（保存方法是按下F10，然后再按Y键即可），然后将光盘放入光驱，并重启电脑，系统便会从光盘进行引导，并显示安装向导界面，你可以根据提示一步步进行安装设置就OK了。

另外，你的c盘如果不格式化，你重装以后就会有2个系统，所以还是建议格掉。

1.准备好Windows XP Professional 简体中文版安装光盘,并检查光驱是否支持自启动。

2.可能的情况下，在运行安装程序前用磁盘扫描程序扫描所有硬盘检查硬盘错误并进行修复，否则安装程序运行时如检查到有硬盘错误即会很麻烦。

3.用纸张记录安装文件的产品密匙(安装序列号)。

4.可能的情况下，用驱动程序备份工具(如:驱动精灵 2004 V1.9 Beta.exe)将原Windows XP下的所有驱动程序备份到硬盘上(如∶F:Drive)。

最好能记下主板、网卡、显卡等主要硬件的型号及生产厂家，预先下载驱动程序备用。

5.如果你想在安装过程中格式化C盘或D盘(建议安装过程中格式化C 盘)，请备份C盘或D盘有用的数据。

二、用光盘启动系统:(如果你已经知道方法请转到下一步),重新启动系统并把光驱设为第一启动盘,保存设置并重启。

将XP安装光盘放入光驱,重新启动电脑。

刚启动时，当出现如下图所示时快速按下回车键，否则不能启动XP系统光盘安装。

如果你不知道具体做法请参考与这相同的-->如何进入纯DOS 系统:光盘自启动后,如无意外即可见到安装界面 ,将出现如下图1所示全中文提示,“要现在安装Windows XP,请按ENTER”，按回车键后,出现如下图2所示许可协议,这里没有选择的余地，按“F8”后如下图3这里用“向下或向上”方向键选择安装系统所用的分区，如果你已格式化C盘请选择C分区，选择好分区后按“Enter”键回车，出现下图4所示这里对所选分区可以进行格式化,从而转换文件系统格,或保存现有文件系统,有多种选择的余地,但要注意的是NTFS格式可节约磁盘空间提高安全性和减小磁盘碎片但同时存在很多问题MacOS和98/Me下看不到NTFS格式的分区,在这里选“用FAT文件系统格式化磁盘分区(快),按“Enter”键回车，出现下图5所示格式化C盘的警告,按F键将准备格式化c盘,出现下图6所示由于所选分区C的空间大于2048M(即2G),FAT文件系统不支持大于2048M的磁盘分区,所以安装程序会用FAT32文件系统格式对C盘进行格式化,按“Enter”键回车，出现下图7所示图7中正在格式化C分区;只有用光盘启动或安装启动软盘启动XP 安装程序,才能在安装过程中提供格式化分区选项；如果用MS-DOS启动盘启动进入DOS下,运行i386\winnt进行安装XP时,安装XP时没有格式化分区选项。

P4电脑主机组装(图解)说到自己动手组建电脑，很多朋友都是既兴奋又担心。

其实只要对配件有足够认识和了解，严格按照规范来作，一般是不会损坏硬件的。

现在我们就以组建一套最基本的P4系统为例，来看看一台计算机究竟是如何组装起来的。

首先我们知道，一台最基本的PC是由CPU、主板、内存、硬盘、光驱、软驱、显卡、声卡、显示器、音箱、机箱电源、键盘鼠标所构成。

首先要记住的是无论安装什么，一定要确保系统没有接通电源。

其次是注意，虽然各PC接口依照严格的规范要求，理论上不会发生接口方向接反的现象；但是如果你使用蛮力强行插入，当然也可能把一些配件安装到其他的插槽上面。

这样造成的后果就相当严重，笔者周围就有朋友把内存插反而使其烧毁的例子。

另外需要注意的就是防止静电，人体在干燥天气积聚的静电很轻易地就能将集成电路块击穿而导致整个配件报废，因此在装机前最好去洗手间触摸一下金属水管，这样就能释放身上所带的静电了。

上面我们说到了一些注意事项，但是用户朋友千万把装机想象成是一件极其困难的事情，只要您按照我们下面的说明和示意图的步骤来进行，装机就是一件非常简单的事情，至少在硬件的安装上是相当容易的。

组装电脑使用的最基本也是唯一要使用到的工具就是螺丝刀，在这里笔者建议用户最好采用带有磁性的螺丝刀，这样将会为您在安装各种部件的时候带来极大的方便；电脑中的大部分配件都是用十字螺丝（图1 带有磁性的十字螺丝刀）1来将其固定的。

选用带磁性的螺丝刀是为了吸住螺丝使安装方便，另外螺丝落入狭小空间后也容易取出。

下面让我们来依次看看安装步骤：安装机箱电源目前的市场上有相当一部分机箱厂商是搭配了电源出售的，也就是说已经将电源安装在了机箱的相应位置，但是我们这里向用户介绍的机箱和电源是分离的。

如果电源（图2 P4专用电源）是另配的，那么我们就得动手将其安装在机箱上（图3 普通机箱）安装时要留意机箱后部预留的开口与电源背面螺丝位置要对应好，否则容易把电源装反。

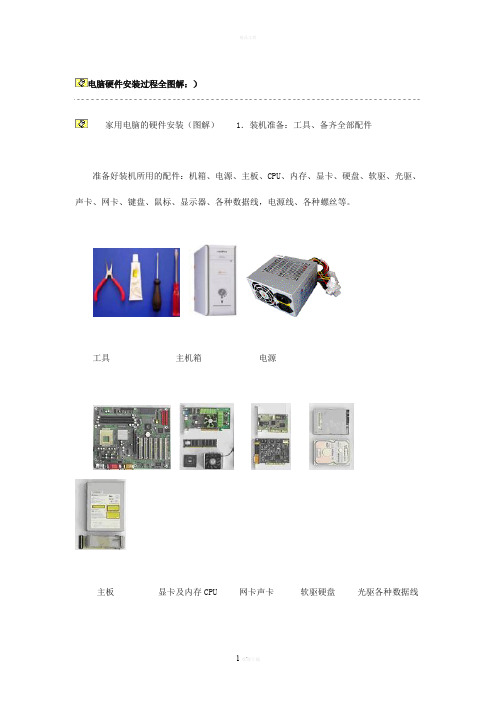

电脑硬件安装过程全图解：）家用电脑的硬件安装（图解）1．装机准备：工具、备齐全部配件准备好装机所用的配件：机箱、电源、主板、CPU、内存、显卡、硬盘、软驱、光驱、声卡、网卡、键盘、鼠标、显示器、各种数据线，电源线、各种螺丝等。

工具主机箱电源主板显卡及内存CPU 网卡声卡软驱硬盘光驱各种数据线２.安装主板部件：CPU（1G、1.7G、2.0G….）、散热片和风扇安装好后的CPU 将散热风扇安装在散热片的顶部最后一步，将CPU风扇的电源线接到主板上3针的CPU风扇电源接头上即可。

如下图所示。

3. 安装内存（128M、256M、512M……）现在常用的内存有168线的SDRAM内存和184线的DDR SDRAM内存两种，其主要外观区别在于SDRAM内存金手指上有两个缺口，而DDR SDRAM内存只有一个缺口。

下面给出了两种内存条的图例。

SDRAM DDR SDRAM图中圆圈表示缺口下面就以184线的DDR SDRAM内存安装为例讲解。

第一步，安装内存前先要将内存插槽两端的白色卡子向两边扳动，将其打开，这样才能将内存插入。

然后再插入内存条，内存条的1个凹槽必须直线对准内存插槽上的1个凸点（隔断）。

第二步，再向下按入内存，在按的时候需要稍稍用力，如下图所示。

第三步，以使紧压内存的两个白色的固定杆确保内存条被固定住，即完成内存的安装。

4. 安装电源（AT、ATX电源如下面如示）一般情况下，我们在购买机箱的时侯可以买已装好了电源的机箱。

不过，有时机箱自带的电源品质太差，或者不能满足特定要求，则需要更换电源。

安装电源很简单，先将电源放进机箱上的电源位，并将电源上的螺丝固定孔与机箱上的固定孔对正。

然后再先拧上一颗螺钉（固定住电源），最后将3颗螺钉孔对正位置，再拧上剩下的螺钉即可。

小知识：ATX电源提供多组插头，其中主要是20芯的主板插头、4芯的驱动器插头和4芯的小驱动器专用插头。

20芯的主板插头只有一个且具有方向性，可以有效地防止误插，插头上还带有固定装置可以钩住主板上的插座，不至于让接头松动导致主板在工作状态下突然断电。

图解DIY高手组装电脑全过程Intel平台攒机第一步：安装CPU解决器目前市场中，英特尔解决器均采用了LGA 775接口，无论是入门旳赛扬解决器，还是中端旳奔腾E 与Core 2，甚至高品位旳四核Core 2，其接口均为LGA775，安装方式完全一致。

Intel解决器，采用了LGA 775接口LGA 775接口旳解决器上图中我们可以看到，LGA 775接口旳英特尔解决器全部采用了触点式设计，与AMD旳针式设计相比，最大旳优势是不用再去担心针脚折断旳问题，但对解决器旳插座规定则更高。

LGA 775解决器旳插座这是主板上旳LGA 775解决器旳插座，人们可以看到，与针管设计旳插座区别相当旳大。

在安装CPU 之前，我们要先打开插座，措施是：用合适旳力向下微压固定CPU旳压杆，同步用力往外推压杆，使其脱离固定卡扣。

压杆脱离卡扣后，我们便可以顺利旳将压杆拉起。

LGA 775插座展目前我们旳眼前。

主板上旳三角型缺口标记与CPU应相应在安装解决器时，需要特别注意。

人们可以仔细观察，在CPU解决器旳一角上有一种三角形旳标记，此外仔细观察主板上旳CPU插座，同样会发现一种三角形旳标记。

在安装时，解决器上印有三角标记旳那个角要与主板上印有三角标记旳那个角对齐，然后慢慢旳将解决器轻压到位。

这不仅适用于英特尔旳解决器，而且适用于目前所有旳解决器，特别是对于采用针脚设计旳解决器而言，如果方向不对则无法将CPU安装到全部位，人们在安装时要特别旳注意。

将CPU放在主板旳插座上安装好后来旳CPU，还未扣好扣具安装好后旳CPU解决器将CPU安放到位后来，盖好扣盖，并反方向微用力扣下解决器旳压杆。

至此CPU便被稳稳旳安装到主板上，安装过程结束。

DIY攒机第二步：安装散热器Intel原装散热器Intel原装散热器由于CPU发热量较大，选择一款散热性能出色旳散热器特别核心，但如果散热器安装不当，对散热旳效果也会大打折扣。

上图是Intel LGA775针接口解决器旳原装散热器，我们可以看到较之前旳478针接口散热器相比，做了很大旳改善：由此前旳扣具设计改成了如今旳四角固定设计，散热效果也得到了很大旳提高。

操作系统安装过程图解（转）(win2000,win2003,winXP)A、1、我们先说WIN2000吧。

其实会了WIN2000了之后，XP都是一个道理。

在后面的跟贴中，会有对WINXP安装的过程。

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~当电脑刚刚启动出现如下：这图没人不知道吧？按DEL 直到进入主板设置，按不出来重启电脑，再操作一次！出现下图为成功：即进入了系统基础输入输出CMOS设置，在这里按“向下或向上”箭头键选择“Advanced BIOS Features”项。

然后按“Enter”回车键，即进入“Advanced BIOS Features”项设置，如下图这里的“First Boot Device”项为设置第一启动盘项，“Second Boot Device”项为设置第二启动盘项，“Third Boot Device”项为设置第三启动盘项。

在这里我们将“First Boot Device”项设置为“CDROM”即光驱，“Second Boot Device”项设置为“HDD-0”即默认硬盘。

设置方法∶选“First Boot Device”项按“Enter”回车键，出现如下按“↑或↓”箭头键选择“CDROM”项，接着按“Enter”回车键，即完成该项设置并重新返回了主界面，你可以看到该项设置已经改变了。

用同样的方法设置“Second Boot Device”项为“HDD-0”。

设置完成后按“Esc”键返回了主界面，然后按“向右、向下”键选“Save & Exit Setup”项，该项意思（保存设置并退出），如图：（或者按F10保存退出，F10是快捷键）暂停，插个话题：见下一楼的话题！话题就是，有很多的朋友也问，怎么设置主板密码？在主板的BIOS中,需要设置两个参数选项才能让开机密码生效,一个参数项是你已经设置的"Set Supervisor Password"（上图中的右边第三项）,通过该参数项可以设置密码.如果要想让该密码在开机时被提示出来,还要将"Advanced BIOS Feature"（上图中的左边第二项）菜单中"Security Option"项的参数设置为"System".这样说明白了没？？？这就是设主板的密码！也就是开机密码，这个是不同于系统的密码！接下来继续装系统，呵呵，ilrock说的，你们可都要记住了哦。

电脑组装教程（图）新手必看图解DIY 攒机接口线缆安装细节图解DIY攒机接口线缆安装细节一、认识主板供电接口图解安装详细过程在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。

目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。

不论采用24PIN和20PIN，其插法都是一样的。

主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。

通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。

二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图：主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。

三、认识SATA串口图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。

接下来认识一下主板上的SATA接口。

以上两幅图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA口“模样”不太相同。

大家仔细观察会发现，在下面的那张图中，SATA 接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。

SATA接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入，细心的用户仔细观察接口的设计，也能够看出如何连接。

手把手教你图解装电脑一、装机前的准备工作1、工具准备常言道“工欲善其事，必先利其器”，没有顺手的工具，装机也会变得麻烦起来，那么哪些工具是装机之前需要准备的呢？（见图1，从左至右为“尖嘴钳、散热膏、十字解刀、平口解刀”）①十字解刀：十字解刀又称螺丝刀、螺丝起子或改锥，用于拆卸和安装螺钉的工具。

由于计算机上的螺钉全部都是十字形的，所以你只要准备一把十字螺丝刀就可以了。

那么为什么要准备磁性的螺丝刀呢？这是因为计算机器件按装后空隙较小，一旦螺钉掉落在其中想取出来就很麻烦了。

另外，磁性螺丝刀还可以吸住螺钉，在安装时非常方便，因此计算机用螺丝刀多数都具有永磁性的。

②平口解刀：平口解刀又称一字型解刀。

如何需要你也可准备一把平口解刀，不仅可方便安装，而且可用来拆开产品包装盒、包装封条等。

③镊子：你还应准备一把大号的医用镊子，它可以用来夹取螺钉、跳线帽及其它的一些小零碎动西。

④钳子：钳子在安装电脑时用处不是很大，但对于一些质量较差的机箱来讲，钳子也会派上用场。

它可以用来拆断机箱后面的挡板。

这些挡板按理应用手来回折几次就会断裂脱落，但如果机箱钢板的材质太硬，那就需要钳子来帮忙了。

建议：最好准备一把尖嘴钳，它可夹可钳，这样还可省却镊子。

⑤散热膏：在安装高频率CPU时散热膏（硅脂）必不可少，大家可购买优质散热膏（硅脂）备用。

2、材料准备①准备好装机所用的配件：CPU、主板、内存、显卡、硬盘、软驱、光驱、机箱电源、键盘鼠标、显示器、各种数据线/电源线等。

②电源排型插座：由于计算机系统不只一个设备需要供电，所以一定要准备万用多孔型插座一个，以方便测试机器时使用。

③器皿：计算机在安装和拆卸的过程中有许多螺丝钉及一些小零件需要随时取用，所以应该准备一个小器皿，用来盛装这些动西，以防止丢失。

④工作台：为了方便进行安装，你应该有一个高度适中的工作台，无论是专用的电脑桌还是普通的桌子，只要能够满足你的使用需求就可以了。

3、装机过程中的注意事项①防止静电：由于我们穿着的衣物会相互摩擦，很容易产生静电，而这些静电则可能将集成电路内部击穿造成设备损坏，这是非常危险的。

电脑系统装机教程图解电脑系统的装机教程图解第一步：准备工作1. 首先要准备好所有所需配件，包括主板、CPU、内存、硬盘、显卡、电源、机箱等。

2. 检查各个配件的相互兼容性，确保它们可以正常工作在一起。

3. 清理工作区，确保安装的环境干净整洁，并准备好一些基本的工具，如螺丝刀、螺丝批等。

第二步：安装主板1. 将主板放在工作区上，确保主板的金属接点与工作区接地。

2. 定位主板的I/O接口位置，并将主板放入机箱的对应位置中，确保主板与机箱的位置对齐。

3. 用螺丝固定主板，确保主板牢固固定在机箱中。

第三步：安装CPU1. 解开CPU的保护盖，小心地握住CPU的两侧。

2. 查看主板上的CPU插槽，定位好插槽位置。

3. 将CPU缓慢地插入插槽中，确保CPU的金属接点与插槽对应位置接触。

4. 轻轻地按下CPU，确保CPU牢固地插入插槽中。

5. 将CPU散热器插入主板上的CPU插槽中，确保散热器牢固地固定在CPU上。

第四步：安装内存1. 查看主板上的内存插槽，并注意内存插槽的数量和类型。

2. 解开内存的保护盖，小心地握住内存的两侧。

3. 将内存缓慢地插入插槽中，确保内存的金属引脚正确地插入插槽中，并与插槽的位置对齐。

4. 轻轻地按下内存，确保内存牢固地插入插槽中，并与插槽的位置对齐。

第五步：安装硬盘和显卡1. 查看机箱内的硬盘和显卡插槽，确定它们的位置。

2. 将硬盘和显卡缓慢地插入插槽中，确保它们的金属接点正确地插入插槽中，并与插槽的位置对齐。

3. 轻轻地按下硬盘和显卡，确保它们牢固地插入插槽中，并与插槽的位置对齐。

第六步：连接电源和线缆1. 查看机箱和主板上的电源插槽，确定它们的位置。

2. 连接电源插头和主板上的电源插槽，并确保插头牢固地插入插槽中。

3. 将其他线缆连接到相应的插槽中，如硬盘数据线、显卡电源线等。

第七步：检查安装情况1. 仔细检查所有的连接是否牢固，确保没有松动的插头或线缆。

2. 用螺丝刀紧固所有的螺丝，确保所有的配件都牢固地安装在机箱中。

组装电脑超详细步骤(超多图+用了2个小时写的)准备工作(购买零件)主板机箱机箱布局机箱前置接口CPU有的cpu自带了cpu风扇内存固态硬盘机械硬盘电源显卡螺丝刀（可能需要自备）可以买一个硬盘螺丝套装螺丝买机箱一般会提供所有的螺丝。

开始组装装cpu和cpu风扇到主板上（2min）装内存到主板上（3min）装固态到主板上（3min）根据主板介绍,找到插槽位置,插入主板的M.2插槽,然后螺丝固定即可装IO版到机箱上（3min）主板固定到机箱上（3min）我是开始固定2,3颗螺丝，最后才固定所有螺丝。

装机械硬盘机箱上（5min）装电源到机箱上（5min）装显卡到主板显卡属于插在主板上的大件,选择最后插上去,直接插上去就好了(1min)供电接线先认识电源的外路线接口接口包含如下类型给2.5寸、3.5寸硬盘，光驱供电的接口给cpu供电的接口给显卡供电(普通点的显卡,也不用额外供电)给主板供电的接口给机箱风扇供电的接口动手开始供电接线（10min）ATX 24/20+4接口连接主板，完成给主板供电。

STAT接口连接机械硬盘，完成给机械硬盘供电。

ATX-12V/EPS-12V接口连接主板，完成给cpu供电。

大D接口连接风扇线，完成给风扇供电。

PCle接口连接显卡，完成给显卡供电。

（普通显卡额外供电）。

cpu风扇连接主板，完成从主板取电。

数据传输接线（2min）机械硬盘与主板连接，完成机械硬盘与主板之间的数据传输。

使用sata3.0线连接机械硬盘和主板的sata3.0接口即可。

前置接口接线先认识前置接口前置接口所有的线，需要连接主板前置面板包含哪些接口呢？这些接口对应的线缆是怎样的呢？usb3.0Power SW及RESET SW线缆H.D.D LED及Power LED线缆USB 2.0线缆音频连接线缆主板或者线缆上缩写什么意思？H.D.D.LED-------Hd led(硬盘指示灯)power led-, power led+, ------msg led(电源指示灯)这两个有正反之分,如果接反了,灯就不亮,你给反过来接就可以了。
