第二部分倒易点阵和晶体衍射-总结与习题指导教学文稿第二部分倒易点阵和晶体衍射-总结与习题指导竭诚为您提供优质文档/双击可除第二部分倒易点阵和晶体衍射-总结与习题指导篇一：第十二章习题答案new1、分析电子衍射与x衍射有何异同？答：相同点：①都是以满足布拉格方程作为产生衍射的必要条件。
②两种衍射技术所得到的衍射花样在几何特征上大致相似。
不同点：①电子波的波长比x射线短的多，在同样满足布拉格条件时，它的衍射角很小，约为10-2rad。
而x射线产生衍射时，其衍射角最大可接近2。
②在进行电子衍射操作时采用薄晶样品，增加了倒易阵点和爱瓦尔德球相交截的机会，使衍射条件变宽。
③因为电子波的波长短，采用爱瓦尔德球图解时，反射球的半径很大，在衍射角θ较小的范围内反射球的球面可以近似地看成是一个平面，从而也可以认为电子衍射产生的衍射斑点大致分布在一个二维倒易截面内。
④原子对电子的散射能力远高于它对x射线的散射能力，故电子衍射束的强度较大，摄取衍射花样时曝光时间仅需数秒钟。
2、倒易点阵与正点阵之间关系如何？倒易点阵与晶体的电子衍射斑点之间有何对应关系？答：倒易点阵是与正点阵相对应的量纲为长度倒数的一个三维空间点阵，通过倒易点阵可以把晶体的电子衍射斑点直接解释成晶体相对应晶面的衍射结果，可以认为电子衍射斑点就是与晶体相对应的倒易点阵某一截面上阵点排列的像。
关系：①倒易矢量ghkl垂直于正点阵中对应的（hkl）晶面，或平行于它的法向nhkl②倒易点阵中的一个点代表正点阵中的一组晶面③倒易矢量的长度等于点阵中的相应晶面间距的倒数，即ghkl=1/dhkl④对正交点阵有a*//a，b*//b，c*//c，a*=1/a，b*=1/b，c*=1/c。
⑤只有在立方点阵中，晶面法向和同指数的晶向是重合的，即倒易矢量ghkl是与相应指数的晶向[hkl]平行⑥某一倒易基矢量垂直于正交点阵中和自己异名的二基矢所成平面。
3、用爱瓦尔德图解法证明布拉格定律。
利用透射电镜进行物相形貌观察（如图2-12中的各种结果）仅是一种较为直接的应用，透射电镜还可得到另外一类图像---电子衍射图（图2-15所示）。
图中每一斑点都分别代表一个晶面族，不同的电子衍射谱图又反映出不同的物质结构。
图2-15 金蒸发膜的多晶和钢中Mo23C6单晶的电子衍射花样按照一定规则进行分析，我们可以标定出每一斑点对应的晶面指数，再由标准物质手册，可以查出这两种物质分别是金的多晶体和Mo23C6单晶碳化物。
可见，利用电子衍射图也可以分析未知的物相。
电子衍射原理和X射线衍射原理是完全一样的，但较之其还有以下特点：1.电子衍射可与物像的形貌观察结合起来，使人们能在高倍下选择微区进行晶体结构分析，弄清微区的物象组成；2.电子波长短，使单晶电子衍射斑点大都分布在一二维倒易截面内，这对分析晶体结构和位向关系带来很大方便；3.电子衍射强度大，所需曝光时间短，摄取衍射花样时仅需几秒钟。
下面我们就来讨论为什么透射电镜中的电子束可以产生上述衍射花样----电子衍射原理。
电子衍射原理已知，当波长为l 的单色平面电子波以入射角θ照射到晶面间距为d的平行晶面组时，各个晶面的散射波干涉加强的条件是满足布拉格关系：2dsinθ =nλ（11）式中n=0，1，2，3，4….，称为衍射级数，为简单起见，至考虑n=1的情况，即可将布拉格方程写成2dsinθ =l 或更进一步写成：( )这一关系的几何意义为布拉格角的正玄函数为直角三角形的对边(1/d)与斜边(2/λ)之比，而满足上式关系的点的集合是以1/λ为半径，以2/λ为斜边的球的所有内接三角形的顶点---球面上所有的点均满足布拉格条件。
可以想象，AO'为入射电子束方向，它照射到位于O点处的晶体上，一部分透射出去，一部分使晶面间距为d的晶面发生衍射，在OG方向产生衍射束。
由于该表示方法首先由爱瓦尔德（Ewald）提出，故亦称为爱瓦尔德球。
图 2-16 爱瓦尔德球图解如果我们要想判断一个特定的晶面能否产生衍射，或者衍射的方向如何，可以假想将这个晶面放在球心O处，沿其法线方向从Ｏ＇点出发，射出一长度为１／ｄ的射线，其与球面相交处若能满足布拉格关系（入射角等于反射角），则说明其衍射成立，反之，说明不满足衍射条件。
倒易格子与衍射—1.倒易格子理论2.倒易格子与X射线衍射3.倒易点阵与电子衍射4.典型0层倒易面举例一、倒易格子概念及性质1. 倒易点阵的定义设有一正点阵，用三个基矢(a,b,c)描述，记为S=S(a,b,c)。
引入三个新基矢(a*,b*,c*)描述，记为S*=S(a*,b*,c*)。
二者之间的关系：a*•a=1a*•b=0 a*•c=0b*•a=0b*•b=1b*•c=0c*•a=0c*•b=0c*•c=1则S*称作S的倒易点阵(Reciprocal lattice)。
2. 正倒格子的关系：a*=(b×c)/V b*=(c×a)/V c*=(a×b)/V其中V= a•(b×c)正格子的体积或为：a=(b*×c*)/V*b=(c*×a*)/V* c=(a*×b*)/V*其中V*=a*•(b*×c*)倒格子的体积亦有：V* = 1/V正倒格子的角度换算：|a*| = bcsinα/V|b*| = casinβ/V |c*|= absinγ/V或：|a| = b*c*sinα*/V* |b| = c*a*sinβ*/V* |c|= a*b*sinγ*/V*上式中：cosα* = (cosβcosγ-cosα)/sinβsinγcosβ* = (cosγcosα -cosβ)/sinγsinαcosγ* = (cosαcosβ -cosγ)/sinαsinβ当晶体的对称中，α=β=γ=90°时|a*| = 1/a|b*| =1/b|c*| = 1/c单斜晶系时，α=γ=90°，β≠90°，即：α*=γ*=90°，β*=180°-β则：|a*| =1/asinβ |b*| = 1/b |c*| =1/csinβ图1-1.三斜晶系的倒易点阵如图1-1所示为三斜晶系的倒易点阵，其中a*在与bc平面垂直的方向，b*与ac平面垂直，长度为1/b，c*与ab平面垂直，长度为1/c。
§2.3倒易点阵与爱瓦尔德球图解法一、倒易点阵的概念X 射线衍射晶体结构分析工作是通过衍射花样（包含衍射方向和强度信息）反推出衍射晶体的结构特征。
通过衍射花样反推晶体结构是复杂而困难的工作。
1921年爱瓦尔德（P.P. Ewald ）通过倒易点阵可以把晶体的衍射斑点直接解释成晶体相应晶面的衍射结果。
也可以说，电子衍射斑点就是与晶体相对应的倒易点阵中某一截面上阵点排列的像。
倒易点阵是与正点阵相对应的量纲为长度倒数的三维空间（倒易空间）点阵，它是一个虚拟点阵（通常将晶体点阵称为正点阵）。
它的真面目只有从它的性质及其与正点阵的关系中才能真正了解。
一、 倒易点阵中基本矢量的定义设正点阵的原点为O ，基矢为a 、b 、c ，倒易点阵的原点为O *，基矢为a *、b *、c *（图2-9），则有V b a c V a c b V c b a ⨯=⨯=⨯=***,, （2-11） 式中，V 为正点阵中单胞的体积：)()()(b a c a c b c b a V ⨯⋅=⨯⋅=⨯⋅= 图2－9 倒易基矢和正空间基矢的关系二、 倒易点阵的性质a ） 根据式（2-11）有（因为00cos *=⋅⋅=⋅=⋅b a b a b a θ）0******=⋅=⋅=⋅=⋅=⋅=⋅b c a c c b a b c a b a （2-12）1***=⋅=⋅=⋅c c b b a a （2-13）b ） 在倒易点阵中，由原点O *指向任意坐标为hkl 的阵点的倒易矢量g hkl 为***lc kb ha g hkl ++= （2-14）Φ3在倒易空间中，画出衍射晶体的倒易点阵，以倒易原点O*为端点作入射波的波矢量k ，该矢量平行于入射束方向，长度等于波长的倒数，即λ1=k ，以O 为中心，1/λ为半径作一个球，这就是爱瓦尔德球。
若有倒易阵点G （指数为hkl ）正好落在爱瓦尔德球的球面上，则相应的晶面组（hkl ）与入射束的方向必满足布拉格条件，而衍射束的方向就是，或者写成衍射波的波矢量k ´，其长度也等于反射球的半径1/λ。
第四章 倒易点阵及晶体衍射方向1. 布拉格定律一定波长的 X 射线或入射电子与晶体试样相互作用 , 可以用布拉格定律来表征产生衍射的条件。
图 4.1 布拉格定律的几何说明如图 4.1, 设平行电子束σ0入射到晶体中面间距为 d hkl 的晶体面网组 (hkl), 在人射波前 SS' 处 , 两电子波位相相同, 如果左边一支波经历波程 PA+AD = n λ，n 为包括零的整数 , 则两支波离开晶体后达到新波前 TT' 时 , 将具有相同的位相 , 相干结果可以达到衍射极大; 反之, 若 PA+AD ≠ n λ, 则达到TT' 时, 它们位相不同 , 不能相干得到衍射极大。
由图 4.1 可知，PA+AD =2d hkl sin θ=n λ (4.1)此即布拉格方程,n 称为衍射级数。
式(4.1)也可以写成:λθ=⎪⎭⎫⎝⎛sin 2n d hkl (4.1a)因为 d hkl /n=d nh, nk, hl ，故可把n 级 (hkl) 反射看成是与 (hkl) 平行 但面网间距缩小 n 倍的、 (nh, nk, nl) 的一级反射。
这样 , 布拉格方程可以写成一般形式 :λθ=sin 2hkl d (4.1a) 还可以写成下述形式：λθ/2/1sin hkld =(4.1b) 只要满足布拉格方程 , 就获得了产生衍射极大的条件。
式 (4.1a) 中 d hkl 为晶体中晶面组 (hkl) 的晶面间距；λ为入射电子束的波长；θ为人射电子束方向相对于晶面 (hkl) 的掠射角。
2. 倒易点阵2.1 倒易点阵定义 （1）倒易点阵：若已知晶体点阵的单位矢量 a 、b 、c, 可以定义倒易点阵的单位矢量a *、b *、c *，该点阵的方向矢量垂直于同名指数的晶体平面, 它的大小等于同名指数晶面间距的倒数,该点阵称为倒易点阵。
（2）正点阵与倒易点阵和基矢量的相互关系：图4.2 正点阵与倒易点阵和基矢量的相互关系取一晶体单胞 , 如图 4.2, 晶体点阵的单位矢量为 a 、b 和 c , 相应点阵的 6 个参数是a 、 b 、 c 、α、β和 γ。

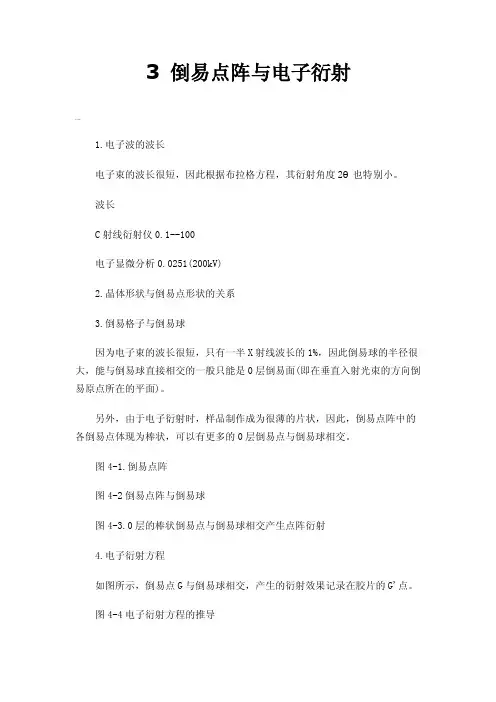

3 倒易点阵与电子衍射1.电子波的波长电子束的波长很短，因此根据布拉格方程，其衍射角度2θ也特别小。
波长C射线衍射仪0.1--100电子显微分析0.0251(200kV)2.晶体形状与倒易点形状的关系3.倒易格子与倒易球因为电子束的波长很短，只有一半X射线波长的1%，因此倒易球的半径很大，能与倒易球直接相交的一般只能是0层倒易面(即在垂直入射光束的方向倒易原点所在的平面)。
另外，由于电子衍射时，样品制作成为很薄的片状，因此，倒易点阵中的各倒易点体现为棒状，可以有更多的0层倒易点与倒易球相交。
图4-1.倒易点阵图4-2倒易点阵与倒易球图4-3.0层的棒状倒易点与倒易球相交产生点阵衍射4.电子衍射方程如图所示，倒易点G与倒易球相交，产生的衍射效果记录在胶片的G'点。
图4-4电子衍射方程的推导因为电子波长很短，倒易球的半径很大，在倒易原点附近，倒易球面非常接近平面，因此，O1O/O1O'=OG/OG'1/λ/L=1/d/RRd=Lλ在恒定的实验条件下，Lλ是一个常数，即衍射常数(单位:mm.nm)。
此即电子衍射的衍射方程。
由以上分析可知，单晶电子衍射花样可视为某个(uvw)*方向的0零层倒易平面的放大像[(uvw)*的0层平面法线方向[uvw]近似平行于入射束方向(但反向)]。
因而，单晶电子衍射花样与二维(uvw)*的0层平面相似，具有周期性排列的特征。
5.单晶电子衍射花样的标定标定是指确定衍射花样中各斑点的指数(hkl)及其晶带轴方向[UVW]，并确定样品的点阵类型和位向。
(1)对斑点进行指标化如图所示，晶带轴方向[uvw]，指向与入射电子束方向相反，属于该晶带的0层倒易面为[uvw]*0，记录的衍射花样相当于0层倒易面面的放大象。
中心为倒易点阵原点(000)，图4-5记录的衍射花样与倒易点阵的关系图4-6一例典型的电子衍射花样图4-7衍射斑点的矢量关系如图4-7所示，表达衍射花样周期性的基本单元(可称特征平行四边形)的形状与大小可由花样中最短和次最短衍射斑点矢量R1与R2描述，平行四边形中3个衍射斑点连接矢量满足矢量运算法则:R3=R1+R2|R3|2=|R1|2+|R2|2+2|R1||R2|cosφ(φ为R1,R2夹角)同理:R4=R1+2R2|R4|2=|R1|2+|2R2|2+2|R1||2R2|cosφ=|R1|2+4|R2|2+4|R1||R2|cosφR5=R1-R2|R5|2=|R1|2+|R2|2-2|R1||R2|cosφ若5个向量终点的衍射斑点衍射指标分别为(h1k1l1),(h2k2l2),(h3k3l3),(h4k4l4),(h5k5l5),则斑点指标之间有如下关系:h3=h1+h2k3=k1+k2l3=l1+l2h4=h3+h2k4=k3+k2l4=l3+l2h5=h1-h2k5=k1-k2l5=l1-l2假定(h1k1l1),(h2k2l2)倒易指数为(100)和(010),则上图中各点的指标化结果如下:图4-8衍射斑点的指标化结果如果晶体是面心结构的，则其衍射效果要满足面心结构的衍射消光规律，即衍射指标要全奇或全偶(见图)，体心结构的晶体，衍射指标要符合h+k+l=偶数(见图)，因此，可根据电子衍射图的指标化结果确定空间格子类型。
倒易点阵:晶体点阵结构与其电子衍射斑点之间可以通过另外一个假想的点阵很好地联系起来，这就是~零层倒易截面：电子束沿晶带轴的反向入射时，通过原点的倒易平面只有一个，我们把这个二维平面叫做~消光距离：透射束或衍射束在动力学相互作用的结果，在晶体深度方向上发生周期性的振荡，这种振荡的深度周期叫做~明场像：通过衍射成像原理成像时，让透射束通过物镜光阑而把衍射束挡掉形成的图像称为明场像。
暗场像：通过衍射成像原理成像时，让衍射束通过物镜光阑而把透射束挡掉形成的图像称为暗场像。
衍射衬度：由于样品中不同位向的晶体的衍射条件不同而造成的衬度差别叫~质厚衬度：是建立在非晶体样品中原子对入射电子的散射和透射电子显微镜小孔径角成像基础上的成像原理，是解释非晶态样品电子显微图像衬度的理论依据。
二次电子：在入射电子束作用下被轰击出来并离开样品表面的样品的核外电子叫~吸收电子：入射电子进入样品后，经多次非弹性散射能量损失殆尽，然后被样品吸收的电子。
透射电子：如果被分析的样品很薄，那么就会有一部分入射电子穿过薄样品而成为透射电子。
结构消光：当Fhkl=0时，即使满足布拉格定律，也没有衍射束产生，因为每个晶胞内原子散射波的合成振幅为零。
这叫做~分辨率：是指成像物体（试样）上能分辨出来的两个物点间的最小距离。
焦点：一束平行于主轴的入射电子束通过电磁透镜时将被聚焦在轴线上一点。
焦长：透镜像平面允许的轴向偏差.景深：透镜物平面允许的轴向偏差.磁转角：电子束在镜筒中是按螺旋线轨迹前进的，衍射斑点到物镜的而一次像之间有一段距离，电子通过这段距离时会转过一定的角度.电磁透镜：透射电子显微镜中用磁场来使电子波聚焦成像的装置。
透射电子显微镜：是以波长极短的电子束作为照明源，用电磁透镜聚焦成像的一种高分辨率，高放大倍数的电子光学仪器。
弹性散射：当一个电子穿透非晶体薄样品时，将与样品发生相互作用，或与原子核相互作用，或与核外电子相互作用，由于电子的质量比原子核小得多，所以原子核入射电子的散射作用，一般只引来电子改变运动方向，而能量没有变化，这种散射叫做弹性散射。
