流量特性

调节阀的4种流量特性
1正逆行阀特性
正逆行阀特性是调节阀中最常见的流量特性，即调节阀的阀板由可调座在正、反两个方位转换。

随着阀板的移动，流量的增减空间是不断在正反之间变化的，最终达到设定的流量值。

正逆行阀的优势是，抗压力能力高，密封性好，动作健壮，结构简单，噪音小，前后行程最大化，但精度低，斜度梯形典型，处理流量噪音变化较大。

2双调节特性
双调节特性是指调节阀内部有两个独立行程空间，根据需要可以任意调节，从而让阀板呈现一个平滑的斜列面，流量曲线是多项式拟合的。

双调节特性的优势是控制的动作精度高，具有优异的空载性能和可控制性，流量响应迅速精准，过程变化具有很好的稳定性，但处理能力不足。

3耦合形态特性
耦合形态特性是指流量及阀板间运动耦合关系，结合正反行程和双调节空间特性，使流量曲线看起来像是拉扯。

耦合形态特性的优势是控制变比更大、流量控制可控性和稳定性更好以及噪音控制更出色，但回归特性较差。

4多阶梯形特性
多阶梯形特性是最复杂的阀板的移动特性，它是不同的阶梯组合在一起，通过多段流量曲线改善流量响应。

多阶梯形特性的优势是具有良好的抗压能力、可适应高温高压的环境，可实现优化的流量控制，控制响应快，精准，但设计和生产难度大，价格略高。

以上就是调节阀的4种流量特性，不同特性有着不同的优势和缺点，可以根据实际需要选择不同的流量特性来满足用户的需要。

阀门线性流量特性和等百分比流量特性不同
阀门的流量特性指的是阀门的流通能力Kv的百分比与开度百分比之间的关系，
线性流量特性指的是Kv%与开度%之间成线性关系。

等百分比流量特性指的是Kv%与开度%之间的比值等于开度%。

阀门做成不同的流量特性是与自动控制分不开的，例如等百分比流量特性在小开度下控制精确，在大开度下控制迅速。

快开的流量特性一般用于截至阀。

这些内容不是一两句话就可以说清楚的，也不是一个帖子就可以理解透彻的。

我是做阀门设计的，咱可以多交流！QQ247402053
对补充提问的回答
假如一个阀门的行程是10mm,它的最大流量是10m3/h.
对于线性流量特性的阀,当阀门开到2mm(20%)时它的流量是2m3/h(20%).开到8mm(80%)时,它的流量是8m3/h(80%),
对于等百分比流量特性的阀,当阀门开到2mm时它的流量应该是10X20%X20%=0.4m3/h,当阀门开到8mm时它的流量就是10X80%X80%=6.4m3/h.
等百分比在小开度下行程变化1mm流量变化比线性的小，在大开度下行程变化1mm流量变化比线性的大，你可以对比一下他们的流量特性图
主要是从调节的要求来考虑的
等百分比流量特性的特点是，在调节流量的时候，不管什么开度和流量，调节量和流量成正比
而线性特性，调节量和流量无关
就是一个相对调节量不变，一个绝对调节量不变。

调节阀流量特性介绍1. 流量特性调节阀的流量特性是指被调介质流过调节阀的相对流量与调节阀的相对开度之间的关系。

其数学表达式为式中：Qmax-- 调节阀全开时流量L---- 调节阀某一开度的行程Lmax-- 调节阀全开时行程调节阀的流量特性包括理想流量特性和工作流量特性。

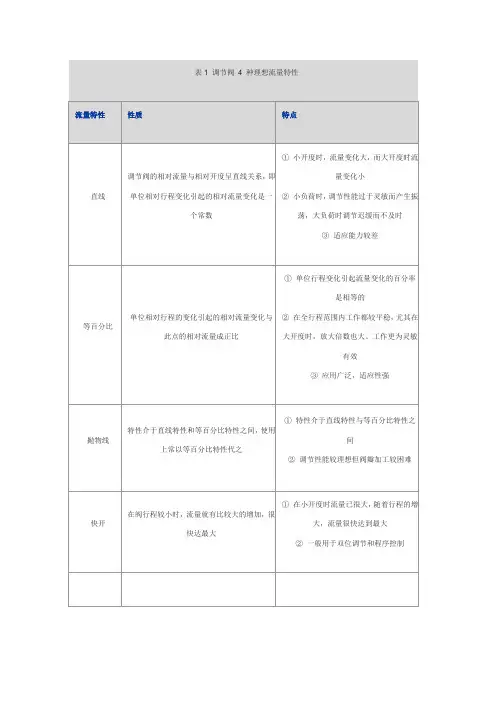

理想流量特性是指在调节阀进出口压差固定不变情况下的流量特性，有直线、等百分比、抛物线及快开4种特性(表1)流量特性性质特点直线调节阀的相对流量与相对开度呈直线关系，即单位相对行程变化引起的相对流量变化是一个常数①小开度时，流量变化大，而大开度时流量变化小②小负荷时，调节性能过于灵敏而产生振荡，大负荷时调节迟缓而不及时③适应能力较差等百分比单位相对行程的变化引起的相对流量变化与此点的相对流量成正比①单位行程变化引起流量变化的百分率是相等的②在全行程范围内工作都较平稳，尤其在大开度时，放大倍数也大。

工作更为灵敏有效③ 应用广泛，适应性强抛物线特性介于直线特性和等百分比特性之间，使用上常以等百分比特性代之①特性介于直线特性与等百分比特性之间②调节性能较理想但阀瓣加工较困难快开在阀行程较小时，流量就有比较大的增加，很快达最大①在小开度时流量已很大，随着行程的增大，流量很快达到最大②一般用于双位调节和程序控制在实际系统中，阀门两侧的压力降并不是恒定的，使其发生变化的原因主要有两个方面。

一方面，由于泵的特性，当系统流量减小时由泵产生的系统压力增加。

另一方面，当流量减小时，盘管上的阻力也减小，导致较大的泵压加于阀门。

因此调节阀进出口的压差通常是变化的，在这种情况下，调节阀相对流量与相对开度之间的关系。

称为工作流量特性[1]。

具体可分为串联管道时的工作流量特性和并联管道时的工作流量特性。

（1）串联管道时的工作流量特性调节阀与管道串联时，因调节阀开度的变化会引起流量的变化，由流体力学理论可知，管道的阻力损失与流量成平方关系。

调节阀一旦动作，流量则改变，系统阻力也相应改变，因此调节阀压降也相应变化。

调节阀的流量特性
调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。

理想流量特性有：
1、等百分比特性
等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。

所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。

2、线性特性线性特性的相对行程和相对流量成直线关系。

单位行程的变化所引起的流量变化是不变的。

流量大时，流量相对值变化小，流量小时，则流量相对值变化大。

3、抛物线特性
流量按行程的二方成比例变化，大体具有线性和等百分比特性的中间特性。

三种理想流量特性各有优缺点，不多说了。

阀门的流量特性，一般在特定开度比如30Q70%,会更加接近理想流量特性。

所以在调节阀计算时，要多和厂家沟通，必要时相应的做变径。

控制阀流量特性解析控制阀的流量特性是控制阀重要技术指标之一，流量特性的偏差大小直接影响自动控制系统的稳定性。

使用单位希望所选用的控制阀具有标准的固有流量特性，而控制阀生产企业要想制造出完全符合标准的固有流量特性控制阀是非常困难的，因直线流量特性相对简单，且应用较少，所以本文重点对等百分比流量特性进行讨论。

控制阀的流量特性是指介质流过阀门的相对流量与相对行程之间的关系，数学表达式为Q/Qmax = f(l/L), 式中:Q/Qmax—相对流量。

指控制阀在某一开度时的流量Q与全开流量Qmax之比；l/L—相对行程。

指控制阀在某一开度时的阀芯行程l与全开行程L之比一般来讲，改变控制阀的流通面积便可以控制流量。

但实际上由于多种因素的影响，在节流面积发生变化的同时，还会产生阀前、阀后压力的变化，而压差的变化又将引起流量的变化，为了便于分析，先假定阀前、阀后压差不变，此时的流量特性称为理想流量特性。

理想流量特性主要有等百分比（也称对数）、直线两种常用特性，理想等百分比流量特性定义为：相对行程的等值增量产生相对流量系数的等百分比增加的流量特性，数学表达式为Q/Qmax = R(l/L-1)。

理想直线流量特性定义为：相对行程的等值增量产生相对流量系数的等值增量的流量特性，数学表达式为Q/Qmax=1/R[1+（R-1）l/L]式中R—固有可调比，定义为在规定偏差内的最大流量系数与最小流量系数之比。

常见的控制阀固有可调比有30、50两种。

当可调比R=30和R=50时，直线、等百分比的流量特性在相对行程10%～100%时各流量值见表一表一由上表可以看出，直线流量特性在小开度时，流量相对变化大，调节作用强，容易产生超调，可引起震荡，在大开度时调节作用弱，及时性差。

而等百分比流量特性小开度时流量小，流量变化也小，在大开度时流量大，流量变化也大，调节作用灵敏有效。

由于上述原因，在实际工况中多数场合优选等百分比流量特性。

GB/T4213-2008《气动调节阀》标准5.11.2条规定，等百分比流量特性的斜率偏差：在相对行程h=0.1～0.9之间，任意相邻流量系数测量值的十进对数（lg ）差值应符合表二规定。

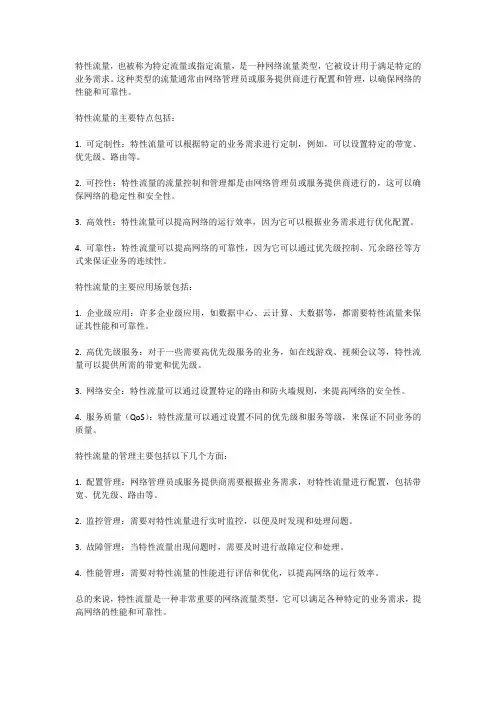

特性流量，也被称为特定流量或指定流量，是一种网络流量类型，它被设计用于满足特定的业务需求。

这种类型的流量通常由网络管理员或服务提供商进行配置和管理，以确保网络的性能和可靠性。

特性流量的主要特点包括：1. 可定制性：特性流量可以根据特定的业务需求进行定制，例如，可以设置特定的带宽、优先级、路由等。

2. 可控性：特性流量的流量控制和管理都是由网络管理员或服务提供商进行的，这可以确保网络的稳定性和安全性。

3. 高效性：特性流量可以提高网络的运行效率，因为它可以根据业务需求进行优化配置。

4. 可靠性：特性流量可以提高网络的可靠性，因为它可以通过优先级控制、冗余路径等方式来保证业务的连续性。

特性流量的主要应用场景包括：1. 企业级应用：许多企业级应用，如数据中心、云计算、大数据等，都需要特性流量来保证其性能和可靠性。

2. 高优先级服务：对于一些需要高优先级服务的业务，如在线游戏、视频会议等，特性流量可以提供所需的带宽和优先级。

3. 网络安全：特性流量可以通过设置特定的路由和防火墙规则，来提高网络的安全性。

4. 服务质量（QoS）：特性流量可以通过设置不同的优先级和服务等级，来保证不同业务的质量。

特性流量的管理主要包括以下几个方面：1. 配置管理：网络管理员或服务提供商需要根据业务需求，对特性流量进行配置，包括带宽、优先级、路由等。

2. 监控管理：需要对特性流量进行实时监控，以便及时发现和处理问题。

3. 故障管理：当特性流量出现问题时，需要及时进行故障定位和处理。

4. 性能管理：需要对特性流量的性能进行评估和优化，以提高网络的运行效率。

总的来说，特性流量是一种非常重要的网络流量类型，它可以满足各种特定的业务需求，提高网络的性能和可靠性。

何谓调节阀理想流量特性中的直线流量特性和等百分比流量特性？它们之间有何区别？
答：1、直线流量特性是指调节阀相对流量与相对位移成直线关系。

等百分比流量特性是指单位相对位移变化所引起的相对流量变化与些点的相对流量成正比关系。

2、他们之间的区别如下：
⑴、直线流量特性的阀门在小开度时，流量相对变化值大，在大开度时，流量相对变化值小，而等百分比流量特性的阀门则刚好反之；
⑵、直线流量特性的阀门在小开度时，灵敏度高，不易控制，甚至发生振荡，在大开度时调节缓慢，不够及时，等百分比流量特性阀门在小开度时调节平衡缓和，在大开度时，调节灵敏有效。

、控制阀流量特性解析————————————————————————————————作者：————————————————————————————————日期：控制阀流量特性解析控制阀的流量特性是控制阀重要技术指标之一，流量特性的偏差大小直接影响自动控制系统的稳定性。

使用单位希望所选用的控制阀具有标准的固有流量特性，而控制阀生产企业要想制造出完全符合标准的固有流量特性控制阀是非常困难的，因直线流量特性相对简单，且应用较少，所以本文重点对等百分比流量特性进行讨论。

控制阀的流量特性是指介质流过阀门的相对流量与相对行程之间的关系，数学表达式为Q/Qmax = f(l/L), 式中:Q/Qmax—相对流量。

指控制阀在某一开度时的流量Q与全开流量Qmax之比；l/L—相对行程。

指控制阀在某一开度时的阀芯行程l与全开行程L之比一般来讲，改变控制阀的流通面积便可以控制流量。

但实际上由于多种因素的影响，在节流面积发生变化的同时，还会产生阀前、阀后压力的变化，而压差的变化又将引起流量的变化，为了便于分析，先假定阀前、阀后压差不变，此时的流量特性称为理想流量特性。

理想流量特性主要有等百分比（也称对数）、直线两种常用特性，理想等百分比流量特性定义为：相对行程的等值增量产生相对流量系数的等百分比增加的流量特性，数学表达式为Q/Qmax = R(l/L-1)。

理想直线流量特性定义为：相对行程的等值增量产生相对流量系数的等值增量的流量特性，数学表达式为Q/Qmax=1/R[1+（R-1）l/L]式中R—固有可调比，定义为在规定偏差内的最大流量系数与最小流量系数之比。

常见的控制阀固有可调比有30、50两种。

当可调比R=30和R=50时，直线、等百分比的流量特性在相对行程10%～100%时各流量值见表一表一可调比R相对行程%1 70 80 90 10030 等百分比 4.68 6.58 9.25 13 18.3 25.7 36 50.6 71.2 100 50 2.96 4.37 6.47 9.56 14.1 20.9 30.9 45.7 67.6 100 30 直线13 22.7 32.4 42 51.7 61.3 71 80.6 90.3 100 50 11.8 21.6 31.4 41.2 51 60.8 70.6 80.4 90.2 100由上表可以看出，直线流量特性在小开度时，流量相对变化大，调节作用强，容易产生超调，可引起震荡，在大开度时调节作用弱，及时性差。

对数流量特性的流量计算公式对数流量特性是指随着流量的变化，其对应的数值不是呈线性变化，而是呈现出一种对数的关系变化。

在流量计算中，对数流量特性的公式可以用来描述流量与其他相关因素之间的关系。

下面将介绍几种常见的对数流量特性的计算公式。

1. 洪水流量计算公式（Manning公式）Manning公式是一种常用的用于计算河流、渠道等水流的流量的公式，其基本形式为Q=1/nA(Rh^2/3)S^1/2，其中Q为流量，n为摩擦系数，A为横截面面积，Rh为湿周，S为坡度。

该公式中的指数项(Rh^2/3和S^1/2)就展现了对数流量特性。

2.污水流量计算公式（赛奇尔公式）赛奇尔公式是一种用于计算污水流量的公式，其基本形式为Q=KAR^M，其中Q为流量，K为系数，A为面积，R为水深，M为指数。

该公式中的指数项R^M就体现了对数流量特性。

3.液体流动速度计算公式（魏伯公式）魏伯公式是一种用于计算液体流动速度的公式，其基本形式为V=K(∆P/ρ)^(1/2)，其中V为流动速度，K为系数，∆P为压力差，ρ为密度。

该公式中的指数项(∆P/ρ)^(1/2)就呈现了对数流量特性。

上述公式中的指数项都采用了对数形式，并且对数流量特性的计算是基于其中一种模型和实验数据得出的经验公式，因此具有一定的适用范围。

在实际应用中，需要根据具体的情况选择合适的公式来进行流量计算，并注意验证计算结果的可靠性。

值得注意的是，对数流量特性的公式并非万能，不同的流体、流动条件和流动区域可能存在差异，因此在实际应用中需要谨慎选择，并结合实际情况进行修正或调整。

此外，对数流量特性的公式通常仅适用于一定的范围内，超过该范围后可能失去准确性，因此在使用时需要注意其适用范围。

管道流量特性测试引言管道流量特性测试是一种测试管道内流体流动情况的实验方法。

通过分析流体在管道中的流动速度、压力变化等参数，可以了解管道的流量特性，对于管道设计和运行管理具有重要的参考作用。

本文将介绍管道流量特性测试的背景、测试方法、实验设备以及测试结果的分析和应用。

背景管道是将流体输送或分配到不同位置的重要设施。

在工程实际中，对于管道的流量特性了解，可以帮助我们更好地掌握管道的运行状态，优化管道设计，并解决管道运行过程中的问题。

管道流量特性测试主要用于以下几个方面：1.理解管道中流体的流动速度和流动方式；2.分析管道中的压力变化，判断是否存在压力损失；3.检测管道中是否有阻塞或泄漏等问题；4.通过测试结果，对管道进行调整和优化，提高流体输送效率。

测试方法管道流量特性测试可以采用多种方法，下面介绍两种常见的测试方法。

1. 静态水压测试方法静态水压测试方法是通过测量管道中的水压差来评估管道流量特性。

具体测试步骤如下：1.将管道系统与测量设备连接好，确保密封良好；2.打开水源并充满管道系统，保持恒定压力；3.使用压力表或压力传感器测量管道的进口和出口处的压力差；4.记录压力差的数值，作为管道流量特性的重要指标。

2. 流速测量方法流速测量方法主要通过测量管道中流体的流速来评估管道流量特性。

具体测试步骤如下：1.在管道的特定位置安装流速计或流量计；2.打开管道流动，在一段时间内测量流体通过流速计或流量计的数值；3.记录测量值，并根据实际情况进行多次测量，以提高测试结果的准确性；4.对于较大的管道流量特性测试，可以采用多点测量，以推断整个管道流量分布情况。

实验设备进行管道流量特性测试需要一些特定的设备和工具，以下是常用的设备：1.压力表或压力传感器：用于测量管道进口和出口处的压力差；2.流速计或流量计：用于测量流体通过管道的流速或流量；3.管道系统：用于连接实验设备和进行流量测试。

测试结果分析与应用根据实际的管道流量特性测试结果，可以进行如下分析和应用：1.判断管道中的压力损失情况：通过比较管道进口和出口处的压力差，可以判断管道中是否存在压力损失，进而评估管道的流量输送效率；2.检测管道阻塞或泄漏：通过测量流速或流量的变化，可以判断管道中是否存在阻塞或泄漏等问题，进而及时进行修复；3.优化管道设计：根据测试结果分析，可以对管道进行调整和优化，提高流体输送效率；4.预测管道运行状态：通过长期测试和分析，可以预测管道未来的运行状态，提前采取维护措施，降低故障风险。

对数流量特性
流量是技术发展的基础，它是一种指示物质或信息运行时间和空间上的量度。

流量可以用来分析和预测物质和信息的运行规律，以及研究各种矛盾问题。

对数是最常用的流量特性之一。

对数流量特性主要是指把一定范围内的流量表示为一个对数值，也就是说，将大的流量和小的流量表示为同一的对数值。

这种表示方法的优点在于，当流量变大时，对数值也会大幅度增加，可以有效地描述流量变化的情况，从而更好地分析流量。

对数流量特性也有一些典型应用。

例如，当进行网络流量处理时，可以采用对数表示，以更精确地统计网络流量情况；当进行数据迁移时，可以采用对数表示，以更准确地评估数据传输速度。

另外，对数流量特性还可以用于检测和预测网络流量的变化情况。

这是因为，对数变换可以将流量的变化转换为可绘制的图形，从而可以更好地分析流量的特性。

此外，对数流量特性还可以用于优化网络性能，以提高网络流量的效率。

总之，对数流量特性可以用来分析网络流量，控制网络流量，以及检测和预测网络流量变化情况，是一种重要的网络流量分析技术。

通过使用对数流量特性，可以有效提升网络性能，为网络提供更好的服务。

- 1 -。
