电磁流量计适用于导电液体的流速测量，利用磁场和电压的作用来测量导电 液体的流速。电磁流量计具有无移动部件、不易受介质影响等优点，广泛应 用于各个领域。
《流量计培训》PPT课件

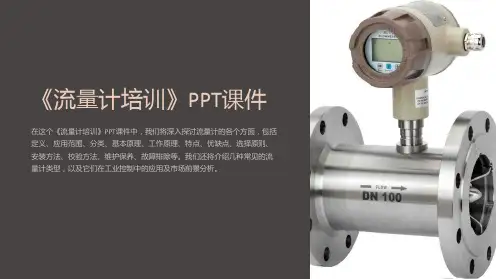

在这个《流量计培训》PPT课件中，我们将深入探讨流量计的各个方面，包括 定义、应用范围、分类、基本原理、工作原理、特点、优缺点、选择原则、 安装方法、校验方法、维护保养、故障排除等。我们还将介绍几种常见的流 量计类型，以及它们在工业控制中的应用及市场前景分析。
什么是流量计
流量计是一种用于测量液体或气体流速的仪器，它能够帮助我们实时监测和控制流体的流动。流量计在许多行 业中都发挥着重要作用，如化工、石油、水处理、制药等。
涡轮流量计介绍
涡轮流量计适用于高速液体流量测量，通过测量经过旋转叶轮的流体引起的 旋转来计算流量。涡轮流量计通常具有高精度和稳定的信号输出。
浮子流量计介绍
浮子流量计适用于低速和小流量的液体测量，通过测量浮子浮力的变化来计 算流速。浮子流量计简单实用，操作方便，适合一些小流量场景。
电磁流量计介绍
流量计的安装方法
1
安装位置确定
根据流量计类型和管道要求，确定合适的安装位置。
2
清理管道
清理管道内的杂质和沉积物，确保流体通畅。
3
连接管道
将流量计连接到管道，确保紧固可靠。
流量计的校验方法
流量计的校验方法根据具体类型和应用要求而定，常见的校验方法包括标定器校验、流量模拟器校验、流量泵 校验等。
流量计的维护保养
流量计的特点
1 精确度高
流量计具有高度的测量精度，能够满足各种 应用场景的要求。
2 可靠性强
流量计采用先进的技术和稳定的材料，具有 较高的可靠性和长寿命。

文丘里流量计ppt课件

文丘里流量计ppt课件
▪ 孔板流量计的优点：
简单结实；精度高；成本低，容易制造的简单装置。
孔板流量计的缺点：
1、孔板可能会变形。如果设计或安装不当甚至会堵 塞管道。
2、孔板的直角边缘在长期运行后可能会磨损，特别 是用在潮湿肮脏的蒸汽上。因此，为了保证孔板的 重复性和精度，必须对孔板进行周期检查和更换。
3、而流加体大经过孔板后能量损失较大，并随A0/A1的减小
取0.6～0.7. ▪ A0——孔板截面积，m2； ▪ ρ——流体的密度，kg/m3； ▪ ρA——指示剂的密度，kg/m3
影响孔流系数 α 的因素： A0/A1、雷诺数 Re=Du1/、取压方式、孔口的形状、加工精度。 需由实验确定。
0.84 0.82 0.80 0.78 0.76
α 0.74
0.72 0.70 0.68 0.66 0.64 0.62 0.60
复习提问
▪ 流量的概念与类型; ▪ 流速的概念与类型;
一、 孔板流量计
▪ 1、结构:见图
2、测量原理
▪ 在管道内部装上孔板或喷咀等节流件， 由于节流件的孔径小于管道内径， 当流 体流经节流件时， 流速截面突然收缩， 流速加快。 节流件后端流体的静压力降 低， 于是在节流件前后产生静压力差 ，
该静压力过的流体流量之间有确定的数 值关系，用差压变送器（或差压计） 测 量节流件前后的差压， 实现对流量的测
3、文丘里流量计的特点及应用
▪ 优点： 能量损失小。更适用于低压气体输送管道中的
流量测量。 缺点： 各部分尺寸要求严格，需要精细加工。所以造
价也就比较高。
课堂小结
p1 p2
D
d0
1
2
R
孔板流量计
1.结构：
管路中嵌入一环形金属板， 环中心处在管道中心线上

各种流量计的基本原理培训(PPT31页)

各种流量计的基本原理培训(PPT31页)

• 二、旋涡旋进流量计
原理
流量传感器的流通剖面类似文丘利管的型线（如图）。在入口侧安放一 组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生 剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作 二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比， 不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率， 信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号， 然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，最 后在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数 据)。
• 三、靶式流量计
原理
流体流动形成的力作用在靶板上，使靶产生微小位移，靶板受力经不锈 钢靶杆传递给压敏应变片，应变片电阻A2、A4受挤压后电阻变小，A1、 A3受拉伸而电阻变大，此时电桥平衡被打破，经应变片电桥把力转换成 与流速的平方成正比关系的电信号：
• 三、靶式流量计
靶式流量计传感器好坏判断
注气时：0－25000Nm3／h对应靶式输出12～20mA．
采气时：0－25000m3h对应靶式输出124mA
2、注采气之后：看流量计的零点是否正确，则需要对进行调整。
3、双向流靶式流量计在测量气体时的温度-压力补偿方式
靶式流量计在出厂时是按设计院提供的操作压力、温度、管径、量程范围等参数进行标定 出厂的。但是，在实际工艺操作过程中，压力和温度随时随刻都在变化(实时值），这样就 造成靶式流量计输出产生偏差，为了消除由于操作压力和操作温度偏离标定值带来的误差， 因此，必须对测量气体的靶式流量计进行温度-压力补偿，使输出能反映流量的真实值。一 般在DCS系统上即可完成温-压补偿，如下式：
从靶式流量计结构原理上可以看出，传感器是由 4只完全相同的高精密应 变片电阻组成一惠斯通桥。该中 4只应变片电阻值均为 5000 Ω，即 A1=A2=A3=A4=5000。在实际工作中，我们完全可以很方便地用一台普通 数字万用表的 KΩ档就能准确判断出传感器的好与坏。将靶式流量计传感 器 6根引出线（绿 ﹑白﹑红﹑黑﹑紫﹑紫）从接线端子上取 下，用万表 的 KΩ档分 别测试桥路的 6根线之间的电阻值，在正常情况下测量应符合 述：

流量计培训课件.pptx

流量计培训课件.pptx

常见故障
故障原因
处理方法
差压式流量计流量计 Nhomakorabea流量计的分类
按结构原理分
按测量原理分
光学原理 热学原理 力学原理 物理原理 冲量式流量计 流体振荡流量计 质量流量计 电磁流量计 差压式流量计 叶轮式流量计 容积式流量计
常见故障
标准孔板
标准孔板
差压原理
结构
故障原因
处理方法
工作原理
目录
一、流量计的分类 二、差压流量计 三、涡轮流量计 四、涡街流量计 五、电磁流量计 六、椭圆齿轮流量计 七、科里奥利质量流量计 八、转子流量计
5．动量式流量计
利用测量流体的动量来反映流量大小的流量计称动量式流量计．由于流 动流体的动量P与流体的密度 及流速v的平方成正比，即p v2， 当通流截面确定时，v与容积流量Q成正比，故p Q2。设比例系数为 A，则Q＝A 因此，测得P，即可反映流量Q．这种型式的流量计，大多 利用检测元件把动量转换为压力、位移或力等，然后测量流量。这种流 量计的典型仪表是靶式和转动翼板式流量计。
4．变面积式流量计(等压降式流量计)
放在上大下小的锥形流道中的浮子受到自下而上流动的流体的作用力而 移动。当此作用力与浮子的“显示重量”(浮子本身的重量减去它所受 流体的浮力)相平衡时，俘子即静止。浮子静止的高度可作为流量大小 的量度。由于流量计的通流截面积随浮子高度不同而异，而浮子稳定不 动时上下部分的压力差相等，因此该型流量计称变面积式流量计或等压 降式流量计。该式流量计的典型仪表是转子(浮子)流量计。
2)电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应 变电阻式等。
(3)声学原理：利用声学原理进行流量测量的有超声波式．声学式(冲击 波式)等。

流量计培训课件

流量计培训课件

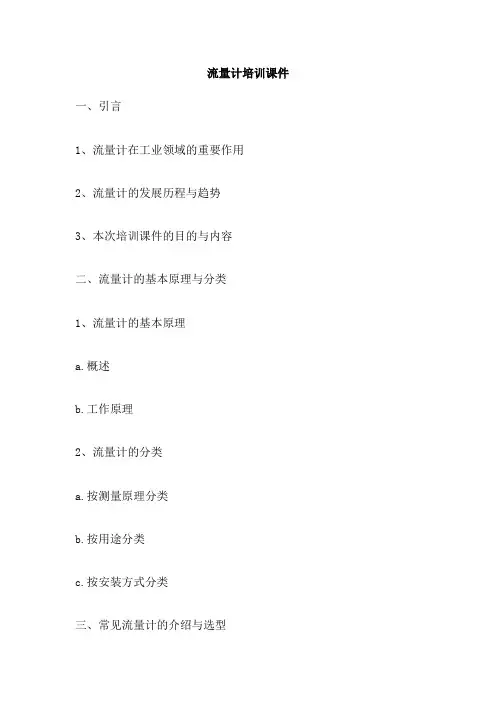

流量计培训课件一、引言1、流量计在工业领域的重要作用2、流量计的发展历程与趋势3、本次培训课件的目的与内容二、流量计的基本原理与分类1、流量计的基本原理a.概述b.工作原理2、流量计的分类a.按测量原理分类b.按用途分类c.按安装方式分类三、常见流量计的介绍与选型1、差压式流量计a.工作原理b.优点与缺点c.应用场景2、涡街流量计a.工作原理b.优点与缺点c.应用场景3、电磁流量计a.工作原理b.优点与缺点c.应用场景4、超声波流量计a.工作原理b.优点与缺点c.应用场景5、质量流量计a.工作原理b.优点与缺点c.应用场景6、选择合适流量计的考虑因素a.测量介质特性b.测量需求与精度要求c.使用环境与安装条件d.成本与维护需求e.其他特殊要求（如防爆、防腐等）7、实际案例分析与应用场景展示（结合图片或视频）8、常见问题与解决方案（结合图片或视频）9、操作规范与安全注意事项（结合图片或视频）中医养生培训课件培训课件标题：中医养生培训课件一、引言随着人们生活水平的提高，对健康养生的需求也日益增加。

中医养生，是以传统中医理论为指导，遵循阴阳五行生化收藏之变化规律，对人体进行科学调养，保持生命健康活力的一种方法。

为了帮助大家更好地了解和应用中医养生知识，我们特别设计了本套中医养生培训课件。

二、课件目标通过本套课件的学习，您将能够：1、了解中医养生的基本理念和原则；2、掌握常用的中医养生方法和技巧；3、学会根据个人体质进行养生调理；4、提高自己的健康素养和生活质量。

三、课件内容1、中医养生的基本理念包括阴阳五行学说、脏腑经络理论、天人合一思想等。

2、中医养生的基本原则包括扶正祛邪、调理气血、和谐情志、合理饮食等。

3、常用中医养生方法包括针灸、推拿、拔罐、艾灸、中药调理等。

4、不同体质的养生调理根据不同体质的特点，进行针对性的养生调理建议。

5、常见疾病的中医养生建议针对常见疾病，如感冒、咳嗽、失眠、便秘等，给出相应的中医养生建议。

流量计基础知识课程课件

流量计基础知识课程课件
38
39
40
41
超声测量仪表的流量测量准确度几乎不 受被测流体温度、压力、粘度、密度等 参数的影响 。
42
超声波流量计由超声波换能器、电子线 路及流量显示和累积系统三部分组成。
43
超声波流量计的电子线路包括发射、接 收、信号处理和显示电路。
44
1．声学系统：由安装于待测管道外表面 的一对超声波探头（换能器）组成。
105225188350lgh1063080109110111高精确度和重复性液体065气体135重复性01可提供hart通讯或现场总线产品113114工作原理仪表名称可测流体种类适用管径mm测量精流体流过通管道中的阻力件时产生的压力差与流量之间有确定关系通过测量差压值求得流蒸汽501000喷嘴50500需直管段压损中等1001200需直管段压蒸汽259000垂直安装靶式流量计蒸汽15200需直管段弯管流量计直接对仪表排出的定量流体计数确定流量椭园齿轮流量104000205无直管段要求需装过滤器压损中等腰轮流量计02无直管段要求通过测量管道截面上流体平均流速来测量流量涡轮流量计46000105需直管段装过滤器涡街流量计150100005需直管段电磁流量计620000515直管段要求不直接检测与质量流量成比例的量来质量流量热式质量流量计同时测体积流量和流体密度来计算质量流量体积流量经密度补偿05温度压力补偿衬里材料或直接与介质接触的测量管常用衬里材料有氟塑料聚氨酯橡胶氯丁橡胶和陶瓷等
35
一体式电磁流量计
36
工作原理 ---------超声波流量计
37
超声波脉冲在上下游两侧传感器间来回传 播，由于上下游传播速度不同，产生时 间差，根据时差大小测出流量。传播时 间技术是用一对传感器，每个传感器都 发送和接受超声波信号并穿过流体。当 流体流动时,向下游方向信号传播时间比 向上游方向的传播时间短。时差与流体 速度成正比，测出时差即测出流量和方 向。

流量计课件

流量计课件

环保领域流量计应用案例
总结词
环保领域是流量计应用的重要领域之一，主要用于水处理、污水处理和空气质量监测等方面。
详细描述
在环保监测中，流量计主要用于测量各种水质参数和气体流量，如污水流量、总悬浮物含量、化学需 氧量等。这些流量计能够为环保部门和企业提供准确的环境监测数据，帮助其制定科学的环境保护方 案和措施。
未来流量计的创新与应用
新型材料的应用
未来流量计将应用新型材料， 如碳纤维、钛合金等，以提高 产品的强度、耐腐蚀性和耐磨
性。
微纳流量计的开发
随着微纳技术的发展，微纳流 量计将得到广泛应用，主要用 于气体、液体和微颗粒物等流 体的测量。
生物医学领域的应用
随着生物医学技术的发展，流 量计在生物医学领域的应用将 逐渐增多，如呼吸流量计、血 液流速计等。
流量计在环保监测站、污水处理厂和 垃圾焚烧厂等场所发挥着重要作用， 为环境保护提供数据支持。
流量计在科研领域的应用
在科研领域，流量计主要用于实验研究，如流体动力学、化学反应工程等领域， 用于测量流体的流量、流速等参数。
科研领域中，流量计的准确性和可靠性对实验结果的影响至关重要，有助于推动 科学技术的发展。
详细描述
速度式流量计通过测量流体在管道内的流速来计算流量，常见的有涡轮流量计、涡街流 量计等。容积式流量计通过测量流体通过一定容积所需要的时间来计算流量，常见的有 椭圆齿轮流量计、腰轮流量计等。质量式流量计通过测量流体的质量来计算流量，常见
的有科氏力流量计、热式气体质量流量计等。
02
流量计的应用
流量计在工业领域的应用
流量计的分类
总结词
流量计有多种分类方式，如按测量原理、流体种类、安装方 式等进行分类。

流量计培训PPT资料46页

流量计培训PPT资料46页
7.2 流量传感器安装 （1） 安装场所
通常电磁流量传感器外壳防护等极为IP65（GB 4208规定的防尘防喷水级），对安装场所有以下要 求。 1） 测量混合相流体时，选择不会引起相分离的场所；测量双组分液体时，避免装在混合尚未均匀 的下游；测量化学反应管道时，要装在反应充分完成段的下游； 2） 尽可能避免测量管内变成负压； 3） 选择震动小的场所，特别对一体型仪表； 4） 避免附近有大电机、大变压器等，以免引起电磁场干扰； 5） 易于实现传感器单独接地的场所； 6） 尽可能避开周围环境有高浓度腐蚀性气体； 7） 环境温度在－25/－10～50/600℃范围内，一体形结构温度还受制于电子元器件，范围要窄些； 8） 环境相对湿度在10%～90%范围内； 9） 尽可能避免受阳光直照； 10） 避免雨水浸淋，不会被水浸没。如果防护等级是IP67（防尘防浸水级）或IP68 （防尘防潜14水级 ），则无需上述8）、10）两项要求。
的液体，管道流速一般是经济流速1.5～3m/s。 EMF满度流量时液体流速可在1～10m/s范围内选用，范围是比较宽的。上限流
速在原理上是不受限制的，然而通常建议不超过5m/s。有些新建工程运行初期流量 偏低或在流速偏低的管系，从测量精度角度考虑，仪表口径应改用小于管径，以异 径管连接之。
用于有易粘附、沉积、结垢等物质的流体，选用流速不低于2m/s，最好提高到3 ～4m/s或以上，起到自清扫、防止粘附沉积等作用。用于矿浆等磨耗性强的流体， 常用流速应低于2～3m/s ，以降低对衬里和电极的磨损。
9
3、 优 点 EMF的测量通道是一段无阻流检测件的光滑直管，因不易阻塞适用于测量含有固
体颗粒或纤维的液固二相流体，如纸浆、煤水浆、矿浆、泥浆和污水等。
EMF不产生因检测流量所形成的压力损失，仪表的阻力仅是同一长度管道的沿程 阻力，节能效果显著，对于要求低阻力损失的大管径供水管道最为适合。

流量计功能介绍与运用PPT(共28页)

流量计功能介绍与运用PPT(共28页)
qv＝α F0 ρ 2（p1 p2)
质量流量为：
q m ＝ q v ＝ ρ F 0α 2 ρ p 1 （ p 2 ) (3 4)4
5
则不可压缩流体的体积流量为： qv＝αF0 ρ 2（p1p2) 质量流量为：q m ＝ q v ＝ ρ F 0α 2 ρ p 1 （ p 2 ) (3 4)4
对于可压缩流体，节流压力降低，体积要膨胀，密度ρ也 要变化，流速变化要按照绝能流动的能量方程来推导。
令：μ＝F2 称为流束的收缩系数， F0(do) F0
m＝F0，βd＝ ，m＝β 2
F1
D
联立伯努利和连续方程可得：
v2＝
1
1－μ 2m2
ρ 2（p1 '－p'2）
F2(d2)
流线 不能突折
P1’ P2’
3
体积流量为：
q v ＝ v 2 F 2 ＝ 1 － μ F 0 2 m 2 μ ρ 2 （ p 1 '－ p 2 '）( (p p 1 1 p p 2 2 ) )
6
μk
F2 F1
——流束收缩系数
ζk — —可压缩性系数
② 流量公式分析：Flow formula analysis
Ⅰ 流量系数α：
Discharge coefficient α
μξ 1 μ2m2
流束的收缩系数μ取决于Re，雷诺数增加，μ减小，但Re到 一定值之后，μ不再变化。（梳齿迷宫密封靠流束收缩进一步减小泄漏）
生电动势，其大小为： EKdvB
其中： K——与磁场分布及轴向长度有关的系数； B——磁感应强度； V——导电液体平均流速； D——电极间距（测量管内直径）；
16
电动势E的方向为 vB，大小与流量成正比。在管道的电 场 E方向两点加上电极（石墨等耐腐蚀材料），将电动势引 出测量，就可以得到流速v，乘以管道截面积得流量（流量 计上的微电脑芯片自动计算显示和上传）：

流量计专业知识ppt课件

流量计专业知识ppt课件

流量计的维护与保养
01
02
03
04
定期检查
定期检查流量计的运行状态、 管道连接和电气线路，确保正
常工作。
清洁保养
定期清洗流量计内部和管道， 保持测量精度和稳定性。
校准与标定
定期对流量计进行校准和标定 ，确保测量准确性和可靠性。
更换磨损件
及时更换流量计的磨损件，延 长使用寿命和保证测量精度。
01
流量计的校准与检 测
流量计专业知识PPT 课件
THE FIRST LESSON OF THE SCHOOL YEAR
目录CONTENTS
• 流量计概述 • 常见流量计类型 • 流量计的选型与安装 • 流量计的校准与检测 • 流量计的发展趋势与挑战
01
流量计概述
流量计的定义与分类
01
流量计是一种测量流体流量、流 速和质量的仪表，广泛应用于工 业、能源、环保等领域。
感谢观看
THANKS
THE FIRST LESSON OF THE SCHOOL YEAR
01
流量计的选型与安 装
流量计的选型原则
根据测量介质选择
根据流体种类、状态和测量要求选择合适的 流量计类型。
根据流体压力和温度选择
考虑流体压力和温度对流量计的影响，选择 适合的流量计。
根据测量精度要求选择
根据对测量精度的要求，选择高精度或一般 精度的流量计。
根据经济性选择
在满足测量要求的前提下，选择性价比高的 流量计。
01
02
03
工业生产
用于监测和控制生产过程 中的流体流量，提高生产 效率和产品质量。
能源计量
用于天然气、石油等能源 的计量和收费，保障能源 的合理利用和交易的公平 性。

流量计培训课件[1]

流量计培训课件[1]
其对应处理方法为：（1）关闭平衡阀，修理或换新；（2）打开； （3）冲洗管路，修复或换阀；（4）待完全冷凝后开表；（5）拧紧螺 栓或换垫；（6）检查、修复。
2、指示在零下。其原因为：（1）高低压管路反接；（2）信号线 路反接；（3）高压侧管路严重泄漏或破裂。
其对应处理方法为：（1）检查并正确连接好；（2）检查并正确连 接好；（3）换件或换管道。
流量计培训课件[1]
流量计培训课件[1]
2.1.2楔形孔板 楔形孔板的结构如图所示。其检测件为V形, 设计合适 时节流件上下游无滞流区, 不会使管道堵塞, 取压方式未标准化。 1-高压取压口；2-低压取压口；3-测量管；4-楔形孔板；5-法兰
流量计培训课件[1]
2.1.3标准孔板 又称同心直角边缘孔 板，其轴向截面如图4.2所示。孔板是 一块加工成圆形同心的具有锐利直角 边缘的薄板。孔板开孔的上游侧边缘 应是锐利的直角。标准孔板有三种取 压方式: 角接、法兰及D-D/2取压；如 图4.3所示。为从两个方向的任一个方 向测量流量，可采用对称孔板，节流 孔的两个边缘均符合直角边缘孔板上 游边缘的特性，且孔板全部厚度不超 过节流孔的厚度。
流量计分类
测量流体流量的仪表统称为流量计或流量表．流量计是工业测量中重要 的仪表之一．随着工业生产的发展，对流量测量的准确度和范围的要求 越来越高，流量测量技术日新月异．为了适应各种用途，各种类型的流 量计相继问世。目前已投入使用的流量计已超过100种。从不同的角度 出发，流量计有不同的分类方法。常用的分类方法有两种，一是按流量 计采用的测量原理进行归纳分类: 二是按流量计的结构原理进行分类。 一、按测量原理分类 (1)力学原理: 属于此类原理的仪表有利用伯努利定理的差压式、转子 式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量 式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振 荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、 槽式等等。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
54
工作原理 ---------差 压 式流量计
55
差 压 式 流 量 计（节流式流量 计）
基本原理 当充满圆管的流体流经在管道内部安装
22
3．热膨胀率 热膨胀率是指流体温度变化1℃时其体积
的相对变化率，
23
4．压缩系数 压缩系数是指当流体温度不变，所受压
力变化时，其体积的变化率.
24
5．雷诺数 雷诺数是一个表征流体惯性力与粘性力
之比的无量纲量
25
利用雷诺数可以判断流动的形式。
26
工作原理 ---------电磁流量计
27
28
29
30
31
工业电磁流量计的构成
32
电磁流量计的结构如图所示：
33
电磁流量计由电磁流量传感器和转换器 两部分组成
34
传感器安装在工业过程管道上，它的作 用是将流进管道内的液体体积流量值线 性地变换成感生电势信号，并通过传输 线将此信号送到转换器。转换器安装在 离传感器不太远的地方，它将传感器送 来的流量信号进行放大，并转换成流量 信号成正比的标准电信号输出，以进行 显示，累积和调节控制。
12

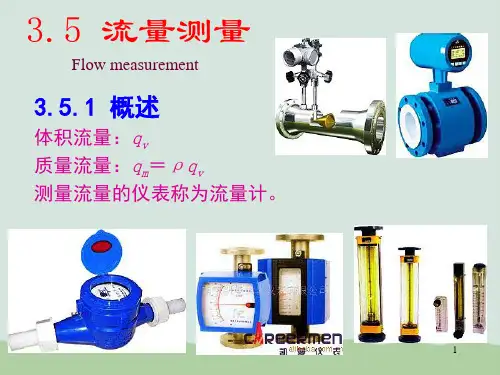

用来测量流量的仪表统称为流量计。
