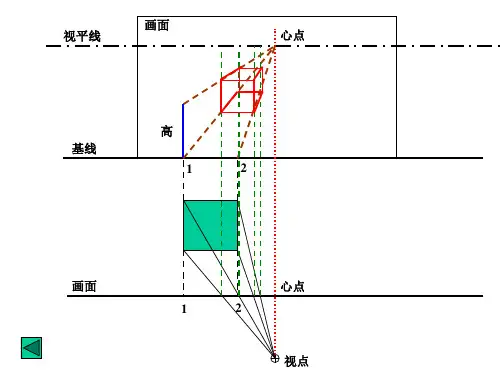

第三节平面立体的透视图画法平面立体是由平面围成的，因此绘制平面立体的透视，就可归结为绘制构成立体的各表面的透视，而立体的各表面又是由直线段围成，所以说平面立体的透视，实质上是绘制立体上的主要线一．一点透视若物体上有两个主向与画面平行，我们即可用一点透视法画出其透视图。

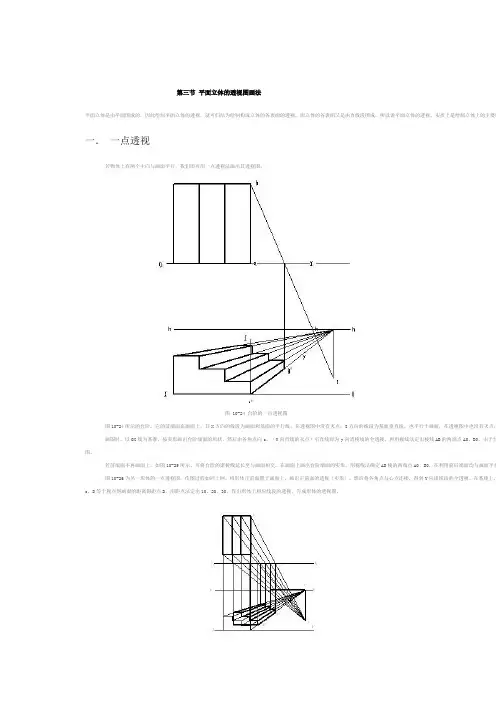

图 10-24 台阶的一点透视图图10-24所示的台阶，它的前端面在画面上，其X方向的线段为画面和基面的平行线，在透视图中没有灭点；Z方向的线段为基面垂直线，也平行于画面，在透视图中也没有灭点；画图时，以OX线为基准，按实形画出台阶端面的形状，然后由各角点向s，（Y向直线的灭点）引直线即为y向诸棱线的全透视，再用视线法定出棱线AB的两端点A0、B0。
由于台图。
若前端面不再画面上，如图10-25所示，可将台阶的诸棱线延长至与画面相交，在画面上画出台阶端面的实形，用视线法确定AB棱的两端点A0、B0，在利用前后端面均与画面平行图10-26为另一形体的一点透视图，作图过程如同上例。
将形体正前面置于画面上，画出正前面的透视（实形），然后将各角点与心点连接，得到Y向诸线段的全透视。
在基线上，s，D等于视点到画面的距离得距点D。
用距点法定出10、20、30，作出形体上相应线段的透视，完成形体的透视图。
图 10-25 前端面不在画面上的台阶一点透视图 10-26 建筑形体一点透视由上述作图过程可知，竖直棱线AB、CD长度相同且与画面平行、等距，其透视长度A0B0与C0D0长度也相同。
画面上的直线A10B10和C10D10分别为AB、CD的实长，虽然三角形定的透视长度A0B0与C0D0相等。
利用这一特性，在作透视图时，可将画面上的真高线平移到任何适当的位置，以便作图。
二．两点透视当物体上X、Y两个主向不与画面平行时，则物体上各个立面与画面不平行而成一定角度，因而所画出的透视图称为成角透视。
又因为X、Y方向的直线在透视中都具有灭点，故又称图 10-27 视线法画房屋的两点的透视图作两点透视时，通常采用视线法或量点法。
