建筑制图国家标准PPT课件

建筑制图国家标准PPT课件
.
同时引出几个相同部分的引出线，宜互相平行，也 可画成集中于一点的放射线，如图1所示。
图1
多层构造或多层管道共用引出线，应通过被引出的 各层。
.ቤተ መጻሕፍቲ ባይዱ
• 对称符号 • 连接符号 • 指北针 • 变更云线
.
比例
当整张图纸只用一种比例时，可注写在标题栏中 比例一项中
如一张图纸中有几个图形并各自选用不同的比例 时，可注写在图名的右侧，比例的字高，应比图 名的字高小一号或两号，如图所示。
图样上及说明的汉字，应采用长仿宋字。 仿宋体字的书写要领是：横平竖直，起落分明
，填满方格，结构均匀。 字大小用字号表示，字号即为字的高度，各字
号的高度和宽度的关系应符合规定。
.
数字及字母
数字及字母在图样上的书写分直体和斜体两种。 与中文字混合书写时应稍低于书写仿宋字体的高
度 图样上数字应采用阿拉伯数字，其字高应不小于
.
（1）在图纸上必须用粗实线画出图框，其格式分为留装订边和不留装 订边两种； （2）同一产品图样只能采用一种格式，装订时通常采用A3横装或A4竖 装。
.
1.1.2加长特殊图纸幅面
• 图纸的短边尺寸不应加长A0～A3幅面长边尺 寸可加长
.
横式图纸
.
.
立式图纸
.
标题栏
会签栏
1-1标题栏
1-2会签栏
.
实线－细实线 •细图形线、尺寸线、尺寸界线、图例线、索引符号、 标高符号、引出线等
.
虚线
1）建筑构配件不可见的轮廓线 2）拟扩建的建筑物轮廓线 3）图例线
.
单点长划线 中心线、对称线、定位轴线
双点长划线 假想轮廓线，用地红线
折断线 不需画全的断开界线

A,A,A,A,A,制图标准规定图纸幅面和格式

A,A,A,A,A,制图标准规定图纸幅面和格式

A,A,A,A,A,制图标准规定图纸幅面和格式————————————————————————————————作者：————————————————————————————————日期：制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

制图国家标准(图幅及格式)(精).ppt

制图国家标准(图幅及格式)(精).ppt
(b)简化标题栏——零件图用
按钮
制图国家标准（图幅及格式）（GB/T14689—1993）
制图作业中的标题栏的格式可以简化，建议采
用下图所示的格式。
最顶线采用细实线
(c)简化标题栏——装配图用
按钮
标题栏的位置可按右图所示的方式配标题栏标题栏ax型图纸by型图纸标题栏produced制图国家标准图幅及格式制图国家标准图幅及格式gbt14689gbt1468919931993按钮按钮标题栏的格式由国家标准gbt1060911989规定如下图所示
制图国家标准（图幅及格式）
制图国家标准（图幅及格式）（GB/T14689—1993 ）
10
5
按钮
制图国家标准（图幅及格式）（GB/T14689—1993）
基本幅面尺寸间的关系如下：
594
A1
A0
420 841
A3
A2
A4
297
1189
按钮
制图国家标准（图幅及格式）（GB/T14689—1993）
2、加长幅面 由基本幅面的短边成整数倍增加。 如将A3幅面加长2 倍；将A4 幅面加长2 倍。
准发布的年号。
按钮

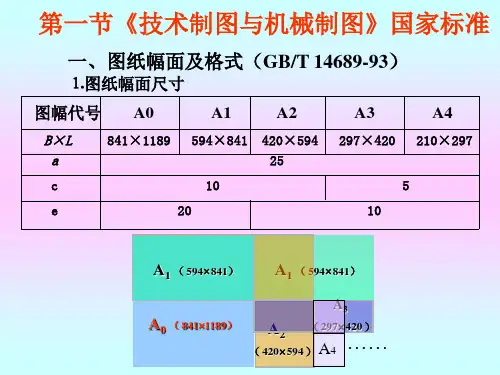

1. 制图国家标准（图幅及格式） （GB/T14689—1993）
二、图幅
1、图纸的基本幅面有5种: A0、A1、A2、A3、A4。
幅面代号
幅面尺寸B XL
周
e
边
c
尺 寸
a
A0
A1
841×1189 594× 841
20
10
A2
420× 594
25
A3
A4
297× 420 210× 297
制和识读机械图样的准则和依据， 工程技术人员必须严格遵守其有

1- 1 制图国家标准

1- 1 制图国家标准
一章
第一节
制图的基本知识
制图的一般规定
一. 图纸幅面和格式（GB/T14689-2008） 1、图幅 绘制技术图样时，应优先采用表1–1所规定的基本幅面。 必要时，也允许选用国家标准中所规定的加长幅面。
幅面代号 B× L a c e
A0 841×1189
A1 594×841 10 20
断裂处边界线 细双折线
应用示例
想一想
学生练习 —— 判断图线型 式
尺寸界线 细实线 尺寸线 细实线 极限位置轮廓线 细双点画线 可见轮廓线 粗实线 轴线，对称中心 线细点画线
螺纹牙底线 细实线
移出断面轮廓线 粗实线
视图和剖视分界 线细波浪线
剖面线 细实线
重合断面轮廓线 细实线
断裂处边界线 细双折线
应在各边长的中点处分别画出对中符号(粗实线)。
二、标 题 栏
标题栏位于图框的右下角，看图的方向应与标题栏的方向一 致。外框为粗实线，内格为细实线（GB/T1069.1-2008） 《技 术制图标题栏》规定了两种标题栏格式 。
三、 比例（GB/T14690-1993）
1、比 例 比例是指图样中图形与其实物相应要素的线性尺寸之比。
相邻辅助零件轮 廓线细双点画线
在同一图样中同类图线的宽度应基本一致，虚线、细点划线
及双点划线的线段长度和间隔应各自大致相等。图线之间相交、 相切都应以线段相交或相切。若各种图线重合，应按粗实线、 点划线、虚线的先后顺序选用线型。
1、常用图线名称及主要用途
2、图线型式及应用示例
轴线，对称中心
线细点画线
尺寸线尺寸界线
细实线
可见轮廓线 粗实线
要求：字体工整、笔画清楚、间隔均匀、排列整齐

制图的国家标准

制图的国家标准

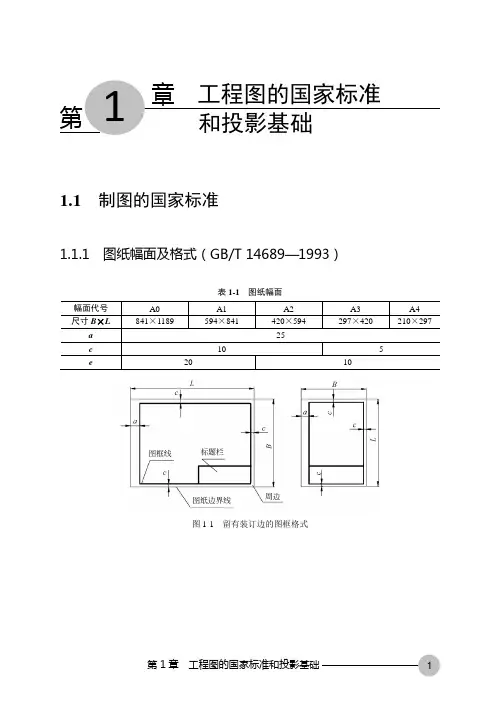

1.1 制图的国家标准1.1.1 图纸幅面及格式（GB/T 14689—1993）表1-1 图纸幅面图1-1 留有装订边的图框格式图1-2 不留装订边的图框格式图1-3 附加符号的应用图1-4 学校制图作业推荐零件图用标题栏格式图1-5 学校制图作业推荐装配图用标题栏格式1.1.2 比例（GB/T 14690—1993）表1-2 国家标准规定的比例注：①n为正整数。

②优先选用非括号内的比例。

1.1.3 字体（GB/T 14691—1993）表1-3汉字、字母及数字的示例1.1.4 图线（GB/T 17450—1998）表1-4图线及其用途图1-6 各种图线的应用示例图1-7 图线画法示例1.1.5 尺寸标注（GB/T 4458.4—1984）图1-8 尺寸的组成（a）正确（b）错误图1-9 尺寸线的正确使用（a）箭头形式（b）斜线形式图1-10 尺寸线终端的两种形式图1-11 尺寸数字不能被任何图线通过表1-5常用尺寸注法示例续表等于半圆的圆弧注半径，大于半圆的圆弧注直径（2）标注直径尺寸时，应在尺寸数字前加注符号 ，标注半径尺寸时，注符号R（3）半径尺寸必须（3）续表1.1.6 机械工程CAD制图规则（GB/T 14665—1998）表1-6 五组线型表1-7 图线颜色表1-8 字高与图幅的选用关系图1-12 尺寸线的终端形式1.2投影的基本知识1.2.1 投影的基本概念图1-13 投影的概念1.2.2 投影的分类（a）斜投影法（b）正投影法图1-14 平行投影法1.2.3 正投影的基本特性（a）同类性、从属性（b）平行性、定比性图1-15 正投影的投影特性（a）实形性（b）积聚性（c）类似性图1-16 正投影的投影特性1.3几何要素的投影1.3.1 点的投影（a）三投影面体系（b）投影面展开图（c）投影图图1-17 点的投影（a）确定a X（b）求出a、a'（c）求出a"，完成作图图1-18 已知点的坐标求该点的三面投影图1-19 两点的相对位置与重影点图1-20 特殊位置点的投影1.3.2 直线的投影表1-9投影面平行线表1-10 投影面垂直线图1-21 一般位置直线（a）棱线SA（b）棱线SB（c）直线AC图1-22 三棱锥各棱线与投影面的相对位置（a）题图（b）解法一（c）解法二图1-23 求直线上点的投影的两种方法表1-11 两直线的相对位置及投影特性续表投影图（a）题图（b）解法一（c）解法二图1-24 判断空间直线ab与cd的相对位置1.3.3 平面的投影（a）任意三点（b）直线与点（c）相交两直线（d）平行两直线（e）任意平面图形图1-25 平面的几何元素表示法表1-12投影面垂直面续表表1-13投影面平行面续表图1-26 一般位置平面（a）棱面sab（b）棱面sac（c）底面abc图1-27 三棱锥各棱面与投影面的相对位置表1-14 平面上的点和直线（a）题图（b）作图（不在）图1-28 判断点d是否在平面abc上习题1（a ）错误的图（b ）待标注的图图1-29 尺寸标注。

制图基本知识与技能—制图国家标准的基本规定(化工制图课件)

制图基本知识与技能—制图国家标准的基本规定(化工制图课件)
制图国家标准的基本规定
为了便于图样的管理和交流，国家质量技术监督 局发布了《技术制图》和《机械制图》国家标准，对 制图做出了一系列统一规定。我国国家标准的代号是 GB，如GB/T 14689-2008。其中，“T”表示该标准 为推荐性国家标准，“14689”是该标准的顺序编 号，“2008”为该标准发布的年号。
尺寸标注
1.基本规则
1）机件的真实大小应以图样上所注的尺寸数值为依据，与 图形的大小及绘图的准确度无关。
2）图样中的尺寸凡以毫米为单位时，不需要标注其计量单 位的代号或名称；如采用其他单位，则必须注明相应的计量 单位的代号或名称。
3）图样中所注的尺寸，为该图样所示机件的最后完工尺 寸，否则应另加说明。
12 40
65 130
简化标题栏的格式和内容
附加符号
对中符号
为了使图样在复制或缩微摄影时准确定位，应在图 纸各边的中点处分别画出对中符号。对中符号用粗实线 绘制，长度是从图纸边界开始伸入图框约5mm。当对中 符号处在标题栏范围内时，则伸入标题栏的部分省略不 画。
附加符号
方向符号 标题栏的方向通常与读图方向一致，如转换其他方
图线在使用时注意的细节问题
图 线
图
间
关 系
正
虚 线 相 切
点 划 线 与 轮 廓 线 相 交
例 误
图线画法
圆弧虚线与直线 虚线相切时，圆弧 虚线应画至相切处， 留空隙后再画直虚 线。
点划线或双点划线 的首末端应是线段，而 不是点（短划）。
点划线一般应超过 轮 廓 线 约 （ 3—5mm) 或 （ 2—3mm) 。 在 较 小 的 图形上绘制点划线有困 难时，可用细实线代替。
字体大小分为:20、14、10、7、5、3.5、2.5、1.8 共八种号数（汉字不小于3.5号）

工程制图国家标准

工程制图国家标准

绘制图样所采用的比例
同一图样中图样的总张数及该张所在的张次
绘制图样单位的名称或代号，也可因故不填写
绘制对象的名称
按有关标准或规定填写图样的代号
二、比例（GB/T 14690-93 ）
定义： 比例是指图中图形与实物相应要素的线性尺 寸之比。
比例一般应标注在标题栏中的比例栏内。必要时， 可在视图名称的下方或右侧标注比例，如：
在图样中书写汉字、字母、数字时必须做到：
字体工整、笔画清楚、间隔均匀、排列整齐
字体高度的公称尺寸系列：1.8, 2.5, 3.5, 5, 7, 10, 14, 20mm
汉字：图样上的汉字应写成 长仿宋体 ，并采用国家正式公布推行
的简化字。汉字的高度 h应不小于 3.5mm 。
拉丁字母
字母
数字为阿拉伯数字
(1∶3×10n) (1∶4×10n)
1∶5×10n (1∶6×10n)
比例应用： 不论采用缩小或放大的比例绘图，图样中所标注 的尺寸均为机件的实际尺寸!
注意：绘制同一机件的各个图形原则上应采用相同的比例，并 在标题栏中注明。必要时，可在视图名称的下方标注比例。
比例与形状无关
三、字体（GB/T14691 －93）
希腊字母
字母和数字均可写成斜体或直体。斜体字的字头向右倾
斜，与水平基准线成 75°。图样上一般采用斜体字。
1、汉字
长仿宋体汉字示例
三、字体（GB/T14691 －93）
2、数字和字母
罗马数字示例A型字体（斜体）
阿拉伯数字示例A型字体（斜体）
拉丁字母示例（大写斜体）
希腊字母示例（小写斜体）
拉丁字母示例（小写斜体）
尺寸线、尺寸 界线、剖面线、 重合断面的轮

制图标准与规范ppt课件

制图标准与规范ppt课件

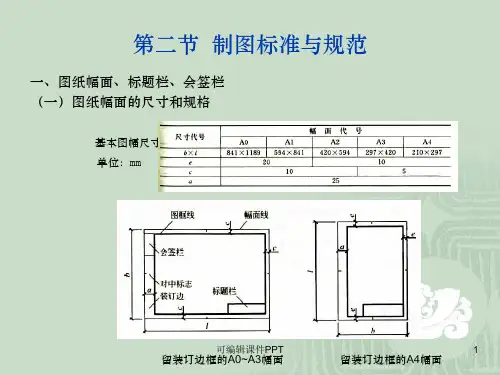

第二节 制图标准与规范
一、图纸幅面、标题栏、会签栏 （一）图纸幅面的尺寸和规格
基本图幅尺寸 单位：mm
可编辑课件PPT
留装订边框的A0~A3幅面
1
留装订边框的A4幅面
不留装订边框的A0~A3幅面
不留装订边框的A4幅面
图纸分横式和竖式两种，每种又分留装订边和不留装订边两种格 式。一般A0~A3图纸宜横式使用，必要时也可竖式使用。A0、A1图 纸图框线的线宽为1.4mm。A2、A3、A4图纸图框线的线宽为1.0mm.
单位： mm
可编辑课件PPT
4
二、图线 （一） 基本线形
可编辑课件PPT
5
（二）图线交接画法 1、接头应准确，不可偏离或超出。 2、两虚线相交或相接时，
应以虚线的短画相交或相接。 3、虚线与实线相交或相接时，
虚线的短画应与实线相交或相接。
4、点划线与点划线或与其他图线相交或相接，应与点划线的线段相交或相接。 5、画圆的中线线时圆心是点划线段的交点，两端应超出圆弧，末端不是点。 图形较小画点划线有困难可用细实线代替。 6、在同一图中，性质相同的虚线或点划线，其线段长度及其间隔应大致相等。
可编辑课件PPT
6
（三）各园林要素绘制的线形要求 1、地形：设计地形等高线用细实线绘制，原地形等高线用细虚线
绘制。 2、园林建筑：在大比例图中，剖面图用粗实线画出断面轮廓，用
中实线画出其它可见轮廓；屋顶平面图中，用粗实线画出外轮廓，用细 实线画出屋面；对于花坛、花架等建筑小品用细实线画出投影轮廓。小 比例图中，只需用粗实线画出水平投影外轮廓线。
针尾部的宽度宜为3mm。需用较大直径绘制指北针时，指针尾部宽度宜为 直
径的1/8。
指北针
风玫瑰

机械制图系列制图的基本知识PPT课件

机械制图系列制图的基本知识PPT课件
ABCDEFGHIJKLM NOPQRSTUVWXYZ
abcdefghijklm nopqrstuvwxyz
图 线（GB4457.4--84）
粗实线 可见轮廓线，可见过渡线
d=0.25,0.35,0.5,0.7 1,1.4,2
细实线
d/2
尺寸线，尺寸界线，剖面线，重合剖面的轮廓线， 引出线
波浪线
d/2
• 尺寸线不能用其它图线代替，一般也不 得与其它图线重合，或画在其延长线上。
尺寸数字
• 线性尺寸数字的方向，一般应按左图所示的方 向注写，水平方向字头朝上，垂直方向字头朝 左，倾斜方向字头保持向上趋势，并尽可能避 免在图示30度的范围内标注尺寸。
• 当无法避免时，可按右图的形式标注。
SUCCESS
L
c
标题栏
L
c 标题栏 B
B*L a c
A0
841*1189 25 10
A1
594*841 25 10
A2
420*594 25 10
A3
297*420 25 5
A4
210*297 25 5
A0～A4图纸
841
A1
(A0)
A2
A4 A3
1189(A0)
2、图框格式
图纸上必须用粗实 线画出图框，图框内是画图的 范围，其格式分为留装订边和 不留装订边。
4:1 4 ×10n:1
2:1 2 ×10n:1 1 ×10n:1
2.5:1 2 .5×10n:1
缩小比例
优先使用 可使用
1:2
1:5
1:10
1:2 ×10n 1:5 ×10n 1:1 ×10n
1:1.5
1:2.5

工程制图—国家标准

工程制图—国家标准
罗马数字示例A型字体（斜体）
阿拉伯数字示例A型字体（斜体）
拉丁字母示例（大写斜体）
希腊字母示例（小写斜体）
拉丁字母示例（小写斜体）
综合应有示例
字体综合应用示例
四、图线线型及其应用
图线
图线名称
图线型式、图线宽度
粗实线
宽 度 ： d 优 先 选 用 0.5、 0.7m m
细虚线
一般应用
可见轮廓线、 可见过渡线
更改所依据的文件号
更改人姓名、时间
设计人员签名、时间
审核人员签名、时间
工艺人员签名、时间
标准化人员签名、时间
负责人员签名、时间
按相应标准或规定填写所使用材料的标记
按有关规定从左到右填写图样的各生产阶段
所绘制图样相应产品的计算重量（质量），以千克为单
位时可不写单位
绘制图样所采用的比例
同一图样中图样的总张数及该张所在的张次
2、尺寸要素
尺寸三要素：尺寸界线、尺寸线及其终端、尺寸数字
1）尺寸界线
A、用细实线绘制； B、由图形的轮廓线、轴线或对称中心线处引出，也可以直 接利用这些线作为尺寸界线；
C、尺寸界线一般应与尺寸线垂直， 并超出尺寸线终端2mm左右；
D、在光滑过渡处标注尺寸时， 必须用细实线将轮廓延长， 从它们的交点处引出尺寸界线；
绘制图样单位的名称或代号，也可因故不填写
绘制对象的名称
按有关标准或规定填写图样的代号
二、比例（GB/T 14690-93）
定义：比例是指图中图形与实物相应要素的线性尺 寸之比。
比例一般应标注在标题栏中的比例栏内。必要时， 可在视图名称的下方或右侧标注比例，如：
绘图比例
种类
比例

A0A1A2A3A4制图标准规定图纸幅面和格式

A0A1A2A3A4制图标准规定图纸幅面和格式

制图标准规定图纸幅面和格式国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

现行技术制图和机械制图国家标准中均未有相应的内容。

表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

[讲解]A0,A1,A2,A3,A4,制图标准规定图纸幅面和格式

[讲解]A0,A1,A2,A3,A4,制图标准规定图纸幅面和格式
(1)对于所有类型尺寸，应在Text选项卡中将Text Style选项选取为本文前面内容字体一节中为数字和字母设置好的字体，在Text Hi gh栏中设置合适的字高;在Lines and Arrows选项卡中将Offset of Origin选项设为0;在Primary Units选项卡中Decimal Separator选项设为Period使小数点为实心圆点。 (2)对于角度类型尺寸，应首先在总尺寸类型下设置一新的控制角度尺寸的尺寸类型，然后在新尺寸类型的Text选项卡中，将Text Alignment选项设为Horizontal项，以使角度尺寸的尺寸数字方向始终垂直向上。而对于其它尺寸，应保证总尺寸类型的Text选项卡的Text Alignment选项置为Aligned with Dimension，再将Text Placement栏中的Vertical选项置为Above，将Horizontal选项置为Centered，以使水平线性尺寸的尺寸数字方向朝上、注写于尺寸线上方;垂直线性尺寸的尺寸数字方向朝左、注写于尺寸线左方。 (3)对于直径和半径尺寸，应首先在总尺寸类型下设置一新的控制直径和半径尺寸的尺寸类型，然后在新尺寸类型Fit选项卡的Text Placement栏中选取Over the Dimension Line，Without a Leader选项。这样，在标注直径和半径尺寸时，尺寸数字的位置由用户通过鼠标在屏幕上随意确定，从而避免尺寸数字与其它图线相交。
CAD字体大小和标注要求
2.3 字体
在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为:1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。字母和数字A型和B型两种。A型字体的笔画宽度为字高的1/14;B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。字母和数字可写成斜体和直体。斜体字的字头向右倾斜，与水平基准线成75。。图样上一般采用斜体字。 GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。GB/T 18229与GB/T 14665的对比见表4。

制图国标

制图国标

国标规定的比例
原值比例 缩小比例 放大比例
1:1 (1:1.5) 1:2 (1:2.5) (1:3) (1:4) 1:5 (1:6) 1:1×10ⁿ (1:1.5×10ⁿ ) 1:2×10ⁿ (1:2.5×10ⁿ ) (1:3×10ⁿ ) (1:4×10ⁿ ) 1:5×10ⁿ (1:6×10ⁿ )
2:1 (2.5:1) (4:1) 5:1 1×10ⁿ:1 2×10ⁿ:1 (2.5×10ⁿ:1 ) (4×10ⁿ:1 ) 5×10ⁿ:1
细(d/2)
不可见轮廓线，不可见过渡线
细(d/2)
轴线，对称中心线
粗(d)
有特殊要求的线或表面的表示线
细(d/2)
限
相邻辅助零件的轮廓线，可动零件极 位置的轮廓线，假想投影轮廓线，中心
线
图线的型式及应用
图线应用举例
图样中的图线
图线的型式及应用
图线应用举例
可见轮廓线 粗实线
移出断面轮廓线 粗实线
图样中的图线
图线的型式及应用
图线名称
粗实线 细实线 波浪线 双折线 细虚线 细点画中的图线
图线 宽度
应用举例
粗(d)
可见轮廓线。
细(d/2)
的
尺寸线，尺寸界限，剖面线，重合断面 轮廓线，引出线,可见过渡线。
细(d/2)
断裂处的边界线，视图和剖视的分界线。
细(d/2)
断裂处的边界线
尺寸界线一般应超出尺寸线2～ 3mm。
2~3mm
借用轮廓线
轮廓线引出 中心线引出
尺寸注法
尺寸组成及注法
1.尺寸界线
尺寸界线一般应与尺寸线 垂直，必要时才允许倾斜。
在光滑过渡处标注尺寸时， 必须用细实线将轮廓线延长， 从它们的交点处引出尺寸界线。

图纸幅面和格式

图纸幅面和格式

一、图纸幅面和格式
• 图纸幅面尺寸(mm)
幅面代号 A0 A1 A2 A3 A4
尺寸 代号
B X L 841 X 594 X 420 X 297X 210X 1189 841 594 420 297
c
10
5
a
25
图 纸 格 式
二、图框图式
• 图框必须用粗实线画出 • 为便于微缩复印，各幅面图纸均应在幅面线中
• 对于复杂的图形，可用网格形式标注尺寸，如下图1-30所示。 其中，图1—30a采用“格数×格宽尺寸 = 总长”的形式标注。 图1—30b采用从原点出发，按竖、横方向分别标注，这时原 点为基准点，竖、横轴为两相互垂直方向的基准线。图1— 30c采用分段标注出各等分段尺寸数字来表示。图1—30d采用 比例尺表示，在示意图上多用此种表达形式，因为示意图对具 体尺寸要求不高。
点处画出对中标志符号
• 需要加长幅面时，可以沿长边加长，短边不加 长。但加长的长边尺寸必须符合制图标准
（GB/T 50001-2001）的规定
图幅代号 长边基本尺寸
长边加长后尺寸
A0
1189
1486 1635 1783 1932 2080 2230 2378
A1
841
1051 1261 1471 1682 1892 2102
• 在同一图样中，只允许选用一种型式的字体。
字号及使用范围
三、图线
• 线型随用途不 同，粗细也不 同。
• 在工程图中图 线的线宽互成 一定的比例。
• 绘图时，应根 据图样的复杂 程度与比例大 小，先确定基 本线宽b，再 选用适当的线 宽组。
三、图线
• 图线的基本线宽b，可从线宽系列0.35，0.5，0.7， 1.0，1.4，2.0mm中选取，该数系的公比为1：√2 (≈1：1．4)，常用的b值为0.35～1.00mm。

2024年CAD制图标准与规范课件

2024年CAD制图标准与规范课件
物料流向的标注等内容。
案例二
制药工艺流程图绘制。涉及工艺流程的分 析与优化、设备布局与管道设计等方面的 内容。
2024/2/28
案例三
食品加工工艺流程图绘制。涵盖食品加工 设备的图形表示、工艺流程的简化与优化
等内容的介绍。
30
谢谢
2024/2/28
THANKS
31
其他软件
如CATIA、Pro/Engineer等 ，也在特定领域有着广泛的 应用。
2024/2/28
6
2024/2/28
02
CAD制图标准
CHAPTER
7
国家标准《CAD工程制图规则》
比例
规定了图纸比例，包括原值比 例、放大比例和缩小比例。
图线
规定了图线的种类、线型、线 宽及其一般应用。
图纸幅面及格式
标注比例与实际不符
应确保标注比例与绘图比例一致，避免因比例错误导 致误解或误导。
2024/2/28
23
文字标注问题
文字样式不统一
应采用统一的文字样式和字体，确保文字标注 的一致性和可读性。
文字大小不合适
应根据图形大小和比例，选择合适的文字大小 ，确保文字清晰易读。
2024/2/28
文字位置不合理
应将文字标注放置在合适的位置，避免遮挡图形元素或影响整体美观。
2024/2/28
13
图线及颜色
图线
图线的宽度应根据图形的大小和复杂程 度，在下列数值中选择：0.18mm、 0.25mm、0.35mm、0.5mm、0.7mm 、1mm、1.4mm、2mm。在CAD制图 中，通常采用两种线宽，即粗线和细线 。粗线的宽度一般取细线的两倍。
VS
颜色
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

标题栏
标题栏
(a)X型图纸
标题栏 标题栏
(b)Y型图纸
按钮
制图国家标准（图幅及格式）（GB/T14689—1993）
标题栏的格式由国家标准（GB/T 10609.1 ― 1989）规 定，如下图所示。
(a)国家标准规定的标题栏格式
按钮
制图国家标准（图幅及格式）（GB/T14689—1993）
制图作业中的标题栏的格式可以简化，建议采 用下图所示的格式。
制图国家标准（图幅及格式）（GB/T14689—1993）
☆对中符号
从周边画入图框内约5 mm、线宽0.5 mm的一段粗实 线。
对中符号
标题栏
标题栏
不画入标题栏
标题栏 按钮
制图国家标准（图幅及格式）（GB/T14689—1993）
☆标题栏
每张 图纸都应 有标题栏。 标题Leabharlann 的 位置可按 右图所示 的方式配 置。
A1
A0
210×3
A3
A2
A4
297×3
按钮
制图国家标准（图幅及格式）（GB/T14689—1993） 三、图框格式
在图纸幅面内必须绘制图框线和标题栏； 绘制图框线有留装订边和不留装订边两种。
图框线
e
c
a
ce
e
c
标题栏
e
标题栏
（留装订边）
（不留装订边）
注：a、c、e 之值可查表1-1 基本幅面。
按钮
高层次。《机械制图》国家标准是机械专业制图标准。它们都是绘
制和识读机械图样的准则和依据， 工程技术人员必须严格遵守其有
关规定。
我国国家标准简称“国标”，包括强制性国家标准、推荐性国家标
准和国家标准化指导性技术文件，其代号分别为：“GB”、“GB/T”和
“GB/Z”。如《GB/T 17450 – 1998 技术制图 图线》。表示技术制
(b)简化标题栏——零件图用
按钮
制图国家标准（图幅及格式）（GB/T14689—1993）
制图作业中的标题栏的格式可以简化，建议采
用下图所示的格式。
最顶线采用细实线
(c)简化标题栏——装配图用
按钮
制图国家标准（图幅及格式）
制图国家标准（图幅及格式）（GB/T14689—1993 ）
一、制图国家标准
图样是工程界的技术语言，是现代工业生产中必不可少的技术
文件。为了便于管理和交流，国家发布了《技术制图》和《机械制
图》等一系列国家标准。《技术制图》国家标准是一项基础技术标
准，适用于机械、电气、建筑等各行业，在制图标准体系中处于最
图标准中图线部分，“17450”表示该标准的顺序号，“1998”表示该
准发布的年号。
按钮
1. 制图国家标准（图幅及格式） （GB/T14689—1993）
二、图幅
1、图纸的基本幅面有5种: A0、A1、A2、A3、A4。
幅面代号
幅面尺寸B XL
周
e
边
c
尺 寸
a
A0
A1
841×1189 594× 841
20
10
A2
420× 594
25
A3
A4
297× 420 210× 297
10
5
按钮
制图国家标准（图幅及格式）（GB/T14689—1993）
基本幅面尺寸间的关系如下：
594
A1
A0
420 841
A3
A2
A4
297
1189
按钮
制图国家标准（图幅及格式）（GB/T14689—1993）
2、加长幅面 由基本幅面的短边成整数倍增加。 如将A3幅面加长2 倍；将A4 幅面加长2 倍。
