最新机械制图国家标准

机械制图要求规范国家标准20211114104801一、图纸幅面和格式1. 图纸幅面：按照国家标准，机械制图图纸幅面分为A0、A1、A2、A3、A4、A5等六种规格，其中A0幅面最大，A5幅面最小。

制图时，应根据实际需要选择合适的图纸幅面。

2. 图纸格式：机械制图图纸应包括栏、绘图栏、比例尺、图纸编号等要素。

栏应包含图名、比例、材料、绘图人、审核人、批准人等信息；绘图栏应包含视图、剖视图、断面图等；比例尺应清晰标示；图纸编号应具有唯一性。

二、线条、符号和标注1. 线条：机械制图中常用的线条包括实线、虚线、点划线、双点划线等。

实线表示可见轮廓线，虚线表示不可见轮廓线，点划线表示中心线，双点划线表示断裂线。

制图时，应根据实际需要选择合适的线条。

2. 符号：机械制图中常用的符号包括尺寸符号、表面粗糙度符号、焊接符号等。

尺寸符号用于标注零件尺寸，表面粗糙度符号用于表示零件表面质量要求，焊接符号用于表示焊接方式。

制图时，应按照国家标准正确使用符号。

三、视图和剖视图1. 视图：机械制图中的视图包括主视图、俯视图、左视图、右视图、仰视图、后视图等。

制图时，应根据零件的结构特点选择合适的视图，以充分展示零件的形状和尺寸。

2. 剖视图：机械制图中的剖视图包括全剖视图、半剖视图、局部剖视图等。

制图时，应根据零件的结构特点选择合适的剖视图，以清晰展示零件的内部结构。

四、图纸绘制要求1. 绘图工具：机械制图应使用专业的绘图工具，如绘图板、绘图笔、绘图墨水等。

绘图时，应保证图纸清晰、整洁。

2. 绘图规范：机械制图应遵循国家标准，如《机械制图通用规范》（GB/T 4458.12002）等。

制图时，应按照规范要求进行绘图。

3. 图纸审核：机械制图完成后，应进行审核。

审核内容包括图纸的完整性、准确性、一致性等。

审核通过后，方可进行后续的制造、加工等环节。

机械制图要求规范国家标准20211114104801五、比例和尺寸标注1. 比例：机械制图中的比例应按照国家标准进行选择，如1:1、2:1、1:2等。

中华人民共和国国家标准机械制图目录图纸幅面及格式 (1)比例 (5)字体 (6)图线 (11)部面符号 (17)图样画法 (21)装配图中零、部件序号及其编排方法 (72)轴测图 (75)尺寸注法 (84)尺寸公差与配合注法 (106)螺纹及螺纹紧固件画法 (112)齿轮画法 (119)花键画法 (132)弹簧画法 (136)中心孔表示法 (154)机械运动简图符号 (157)表面粗糙度代号及其注法 (180)标题栏 (198)明细栏 (202)复制图的折叠方法 (208)对缩微复制原件的要求 (219)中华人民共和国国家标准UDC 621.71:744机械制图:676.35图纸幅面及格式GB 4457.1-84Mechanical drawings代替GB 126-74Sizes and layout of drawing sheets1 引言1.1 本标准规定了机械图样的幅面及格式。

1.2 本标准参照采用国际标准ISO 5457-1980《技术制图--图纸幅面及格式》。

1.3 与本标准有关的国家标准：GB 4457.3-84《机械制图字体》GB 4457.4-84《机械制图图线》2 图纸幅面尺寸2.1 绘制图样时，优先采用表中规定的幅面尺寸，必要时可以沿长边加长。

对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，见图1中的细实线部分。

A0及A1幅面也允许同时加长两边，见图1中的虚线部分。

3 图框格式3.1 需要装订的图样，其图框格式如图2、图3所示，尺寸按表中的规定。

一般采用A4幅面竖装或A3幅面横装。

3.2 不留装订边的图样，其图框格式如图4、图5所示，尺寸按表中的规定。

3.3 图框线用粗实线绘制。

为了复制或缩微摄影的方便，可采用对中等号，对中符号从周边画入图框内约5mm的一段粗实线(图6、9、10)。

4 标题栏的方位4.1 标题栏的位置应按图2～5所示的方式配置。

机械制图国家标准机械制图国家标准(最新版的)标准概括介绍:《机械制图》国家标准的变更1.《机械制图》国家标准的历史我国《机械制图》标准的变更时间表颁发时间主要内容颁发部门说明1951年13项《工程制图》标准。

政务院财经委员会以第一角画法为我国《工程制图》的统一规则,从而扭转了我国机械图样中第一角与第三角画法并用的混乱状态。

1956年21项《机械制图》部颁标准。

原第一机械工业部属于前苏联的ΓOCT体系。

1959年19项《机械制图》国家标准(第一套国标)。

国家科委1970年修订了1959年的国家标准,共7项,在全国试行。

中国科学院1974年在1970年基础上扩充为10项,正式转正发布。

原国家标准计量局1983～1984年17项《机械制图》国家标准。

原国家标准计量局1985年开始实施,这套标准就是跟踪国际标准(ISO)的,达到了当时的国际先进水平。

1993～2003年陆续修订1985年实施的《机械制图》国家标准。

国家质量监督检验检疫总局绝大部分已与国际标准(ISO)接轨,1985年实施的17项《机械制图》国家标准有14项被取代。

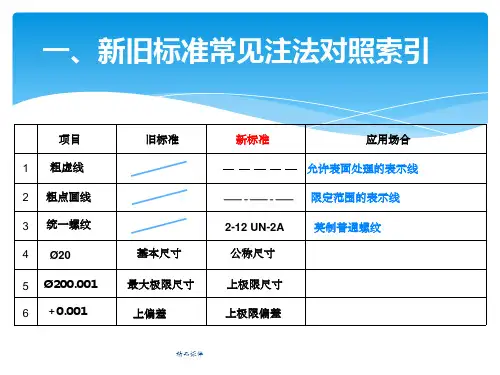

2.新旧标准的对照1985年实施标准与现行标准对照表分类1985年实施的《机械制图》国家标准编号现行《机械制图》国家标准编号现行《机械制图》国家标准名称基本规定GB/T 4457、1－1984 ※GB/T 14689－1993 技术制图图纸幅面及格式GB/T 4457、2－1984 ※GB/T 14690－1993 技术制图比例GB/T 4457、3－1984 ※GB/T 14691－1993 技术制图字体GB/T 4457、4－1984 ※GB/T 17450－1998 技术制图图线GB/T 4457、4－2002 机械制图图样画法图线GB/T 4457、5－1984 GB/T 17453－1998 技术制图图样画法剖面区域的表示法GB/T 4457、5－1984 机械制图剖面符号基本表示法GB/T 4458、1－1984 ※GB/T 17451－1989 技术制图图样画法视图GB/T 4458、1－2002 机械制图图样画法视图GB/T 17452－1989 技术制图图样画法剖视图与断面图GB/T 4458、6－2002 机械制图图样画法剖视图与断面图GB/T 16675、1－1996 技术制图简化表示法第1部分:图样画法——GB/T 4457、2－2003 技术制图图样画法指引线与基准线的基本规定GB/T 4458、2－1984 ※GB/T 4458、2－2003 机械制图装配图中零、部件序号及其编排方法GB/T 4458、3－1984 GB/T 4458、3－1984 机械制图轴测图GB/T 4458、4－1984 ※GB/T 4458、4－2003 机械制图尺寸注法GB/T 16675、2－1996 技术制图简化表示法第2部分:尺寸注法GB/T 4458、5－1984 ※GB/T 4458、5－2003 机械制图尺寸公差与配合注法——GB/T 15754－1995 技术制图圆锥的尺寸与公差注法GB/T 131－1983 ※GB/T 131－1993 机械制图表面粗糙度符号、代号及其注法特殊表示法GB/T 4459、1－1984 ※GB/T 4459、1－1995 机械制图螺纹及螺纹紧固件表示法GB/T 4459、2－1984 ※GB/T 4459、2－2003 机械制图齿轮表示法GB/T 4459、3－1984 ※GB/T 4459、3－2000 机械制图花键表示法GB/T 4459、4－1984 ※GB/T 4459、4－2003 机械制图弹簧表示法GB/T 4459、5－1984 ※GB/T 4459、5－1999 机械制图中心孔表示法——GB/T 4459、6－1996 机械制图密封圈表示法——GB/T 4459、7－1998 机械制图滚动轴承表示法——GB/T 19096－2003 技术制图图样画法未定义形状边的术语与注法图形符号GB/T 4460－1984 GB/T 4460－1984 机械制图机构运动简图符号※已被替代的标准共14项。

机械制图的国家标准和一般规定其中，《机械制图》国家标准主要规定了机械制图的一般原则、图样的表达方式、尺寸标注、公差要求、图样的组织结构和交流等内容。

它详细规定了制图的基本要求，包括线条的使用、符号的编制、装配图的表示等。

此外，该标准还规定了机械零部件的尺寸标注和公差要求的基本方法，确保了图纸上的尺寸表示的准确性和一致性。

《机械产品三维模型交换格式标准》国家标准主要规定了机械产品三维模型表示的数据格式和交换方式，它定义了一种可供不同CAD软件之间相互交换和共享的标准数据格式（如STEP格式），实现了机械产品数字化设计的互操作性。

《机械产品数字化技术文件标准》国家标准主要规定了机械产品数字化技术文件的标准化要求，包括文件的内容、命名规则、格式标准等。

通过使用该标准，可以实现机械产品数字化技术文件的一致性和可管理性。

此外，一般规定主要包括了制图的基本常识和原则，这些规定通常由企业或行业自行制定。

一般规定的目的是为了保证制图的标准化、统一化和规范化，以提高制图的质量和效率。

一般规定通常包括以下几个方面的内容：1.制图的纸张规格和边框要求：规定使用的纸张规格和边框的尺寸、颜色、线型和比例关系等，以确保图纸的可读性和美观性。

2.符号和字体的使用规定：规定使用的符号和字体的命名、尺寸、线型和比例关系等，以确保图纸中的符号和字体的一致性和规范性。

3.图样的布局和排列规定：规定图样的布局方式和排列顺序，包括视图的选择、放置的位置和方向等。

4.尺寸标注和公差要求的规定：规定尺寸标注的基本方法和公差要求的表示方式，以确保图纸上的尺寸和公差的准确性和一致性。

5.图纸的审查和发布规定：规定图纸的审查流程、审查标准和审查人员的资格要求等，以确保图纸的质量和准确性。

总结来说，机械制图的国家标准和一般规定对于保证机械制图的准确性、一致性和规范性起着重要的作用。

它们为机械工程师提供了统一的制图标准和规范，提高了机械产品的设计、制造和使用效率。

机械制图国家标准(最新)范围这个国家标准适用于所有设计、制作、加工和检验机械零部件或装置的制图，以及在机械制图中使用的术语、符号和线条，确保制图的准确性、标准化和统一性。

术语和符号这个国家标准中使用的术语和符号如下：术语•机床：用于加工金属或其他硬质材料的机器设备。

•运动副：相对运动关系的零部件之间的连接或接触。

•零件：构成机械装置的基本组成部分。

•剖视：将一个物体沿一个或多个平面截开，在截面内展开物体的外形。

•详图：将一个物体的某一个部位放得比剖视图更详细，通常用于小而复杂的部分。

•机械制图：按规定符号和标准画出的机械零部件和装置的图样。

•标准尺寸：通过人们一致认可的提高效率、精确性、便于设计和制造的尺寸。

•非标准尺寸：没有遵守标准尺寸所设定尺寸的尺寸，通常由于特殊要求或局部原因所采用的尺寸。

•实体模型：将物体用实体体现出来的模型，包括立体图、展开图等。

•数字模型：将物体以数学表达形式表示的模型。

符号这个国家标准中使用的符号包括但不限于以下内容：•换向阀：箭头和带编号的环。

•油液过滤器：一条带编号的曲线和一撇。

•油液冷却器：一条粗曲线和三条细曲线。

•扭矩弹簧：一个S形曲线和一条斜线。

•电动机：一个带编号的圆，圆里有一个M字母。

•真丝密封圈：一个圆和一个斜线交叉，两端带有弧形线段。

计量机械制图国家标准中，计量的单位有以下几个：•长度：以米为单位，用于标识零件或组件的长度，深度，高度和宽度。

•角度：以度为单位，用于标识两个相对物体的旋转角度。

•时间：以秒为单位，用于标识运动的时间或机器循环的时间。

•质量：以千克为单位，用于标识物体的重量或材料的质量。

设计制图设计在机械制图中占有重要的地位。

制图设计应当具有以下要求：•准确度：制图设计应当符合国家标准的规定并具有高精度。

•一致性：制图设计应当符合主要设计理念和整体设计方案，同时保证整个设计的一致性和准确性。

•全面性：制图设计应当包括整个机器或局部设计的主要部分，保证全部组件之间的协调和配合。

第一节国家标准中对制图的一般规定一图纸的幅面和格式(GB/T 14689-1993)1 图纸的幅面为了使图纸幅面统一，便于装订和保管以及符合缩微复制原件要求，绘制技术图样时，应按以下规定选用图纸幅面。

（1）应优先选用基本幅面（表1－1）。

（2）必要时，允许选用加长幅面。

但是加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出。

表1－1 图纸幅面尺寸代号A0A1A2A3A4幅面尺寸841×1189594×841420×594297×420210×297 a25c105e20102 图框格式在图纸上必须用粗实线画出图框，图样必须绘制在图框内部。

其格式分为留装订边和不留装订边两种。

同一产品的图样只能采用一种图框格式。

3 标题栏每张图纸上必须有标题栏，标题栏位于图纸的右下角，其格式遵守GB／T10609.1-1989的规定。

当标题栏的长边置于水平方向且与图纸的长边平行时，构成X型图纸；若标题栏的长边与图纸的长边垂直时，则构成Y型图纸。

二比例1 术语（1）比例：图与实物相应要素的线性尺寸之比。

（2）原值比例：比值为1的比例，即1：1。

（3）放大比例：比值大于1的比例，如2：1。

（4）缩小比例：比值小于1的比例，如1：4。

2 比例系列绘制图样是，应根据需要按表1－2中规定的优选选择系列中选取适当的比例。

为了从图样上直接反映出事物的大小，绘图时应尽量采用原值比例。

3 标注方法（1）比例符号应以“：”表示，如1：1，2：1等。

（2）比例一般标注在标题栏中的比例栏内。

不论采用何种比例，图形中所标注的尺寸数值必须是实物的实际大小，与图形的比例无关。

表1－2 比例系列种类优先选择系列允许选择系列原值比例1：1－放大比例5：1 2：15×10n：1 2×10n：14：1 2.5：14×10n：1 2.5×10n：1缩小比例1：2 1：5 1：101：2×10n 1：5×10n 1：10×10n1：1.5 1：2.5 1：3 1：4 1：61：1.5×10n 1：2.5×10n 1：3×10n1：4×10n 1：6×10nb三字体1在图样中书写的汉字、数字和字母，都必须做到“字体工整、笔划清楚、间隔均匀、排列整齐”。

最新国家机械制图标准[标准]CAD 通用技术规范中华人民共和国国家标准CAD 通用技术规范Specification for CAD General TechnologyGB/T 17304- 1998--------------------------------------------------------------------------------1 范围本标准规定了 CAD 通用技术的标准化内容及其实现技术应该采用的标准。

本标准适用于三个方面:CAD 软件开发、企业产品设计的 CAD 技术应用、以及CAD 一致性测试。

注:对于 CAD 技术中的不同领域，本标准给出具体的标准。

如果在同一领域中有多个可选用标准存在，本标准则给出首选或推荐标准。

2 引用标准下列标准包含的条文，通过在本标准中引用而构成本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T13016 ,91 标准体系表编制原则和要求;GB/T 15751 , 1995 技术产品文件计算机辅助设计与制图词汇 ; (eqv ISO/TR10623-1992)3 定义本标准采用 GB/T 15751 中的定义及下列定义。

3.1 GB/T 15751 中的定义3.1.1 计算机辅助设计 computer aided design3.1.2 计算机辅助制图 computer aided drawing (drafting)3.1.3 计算机辅助工程 computer aided engineering3.2 本标准的定义3.2.1 一致性测试 conformance testing按照标准所规定的具体特性对待测产品的测试，以便确定该产品作为一致性实现的一致程度。

3.2.2 零件库 part library能够生成所标识的零件信息的数据集以及与之相关的管理程序。

3.2.3 产品数据的表达与交换 product data representation and exchange在产品数据技术中关于产品信息的形式化描述和数据交换。
