机械制图国家标准
机械制图国家标准机械制图国家标准（最新版的）标准概括介绍：《机械制图》国家标准的变更 1 ?《机械制图》国家标准的历史我国《机械制图》标准的变更时间表颁发时间主要内容颁发部门说明1951年13项《工程制图》标准。
政务院财经委员会以第一角画法为我国《工程制图》的统一规则，从而扭转了我国机械图样中第一角和第三角画法并用的混乱状态。
1956年21项《机械制图》部颁标准。
原第一机械工业部属于前苏联的r OCT 体系。
1959年19项《机械制图》国家标准（第一套国标）。
国家科委1970年修订了1959年的国家标准，共7项，在全国试行。
中国科学院 1974年在1970年基础上扩充为10项，正式转正发布。
原国家标准计量局1983?1984年17项《机械制图》国家标准。
原国家标准计量局1985年开始实施，这套标准是跟踪国际标准（ISO ）的，达到了当时的国际先进水平。
1993?2003年陆续修订1985年实施的《机械制图》国家标准。
国家质量监督被取代2 ?新旧标准的对照1985年实施标准与现行标准对照表分类1985年实施的《机械制图》国家标准编号现行《机械制图》国家标准编号现行《机械制图》国家标准名称基本表示法 GB/T 4458.1 - 1984 % GB/T 17451 -1989 技术制图图样画法视图 GB/T 4458.1 - 2002 机械制图图样画法视图GB/T 17452 - 1989技术制图图样画法剖视图和断面图GB/T4458.6 - 2002机械制图图样画法剖视图和断面图 GB/T 16675.1 -1996技术制图简化表示法第1部分：图样画法――GB/T 4457.2 -2003技术制图图样画法指引线和基准线的基本规定GB/T 4458.2 - 1984 % GB/T 4458.2 -2003 机械制图装配图中零、部件序号及其编排方法 GB/T 4458.3 - 1984 GB/T 4458.3 -1984 机械制图轴测图 GB/T 4458.4 - 1984 % GB/T 4458.4 -2003 机械制图尺寸注法 GB/T 16675.2 - 1996技术制图简化表示法第2部分：尺寸注法 GB/T 4458.5 - 1984 % GB/T 4458.5 -2003 机械制图尺寸公差与配合注法——GB/T 15754 -1995技术制图圆锥的尺寸和公差注法 GB/T 131 -1983% GB/T 131 -1993 机械制图表面粗糙度符号、代号及其注法特殊表示法 GB/T 4459.1 - 1984 % GB/T 4459.1 -1995机械制图螺纹及螺纹紧固件表示法GB/T 4459.2 -1984GB/T 4459.2 -2003 机械制图齿轮表示法检验检疫总局绝大部分已与国际标准（ ISO ）接轨, 1985年实施的17项《机械制图》国家标准有14项基本规定 GB/T 4457.1 -1984 GB/T 4457.2 - 1984 % GB/T GB/T 4457.3 - 1984 % GB/T GB/T 4457.4 - 1984 % GB/TGB/T 4457.4 - 2002 机械制图% GB/T 14689 - 1993 技术制图14690 -1993 技术制图比例14691 -1993 技术制图字体 17450 -1998 技术制图图线GB/T 4457.5 - 1984GB/T 17453 - 1998 技术制图图样画法剖面区域的表示法GB/T 4457.5 - 1984 机械制图剖面符号图样画法图线GB/T4459.3-1984GB/T4459.3-2000机械制图花键表示法GB/T4459.4-1984GB/T4459.4-2003机械制图弹簧表示法GB/T4459.5-1984GB/T4459.5-1999机械制图中心孔表示法——GB/T 4459.6 -1996机械制图密封圈表示法――GB/T 4459.7 -1998机械制图滚动轴承表示法――GB/T 19096 - 2003技术制图图样画法未定义形状边的术语和注法图形符号GB/T 4460 - 1984 GB/T 4460 - 1984机械制图机构运动简图符号探已被替代的标准共14项。
机械制图国标

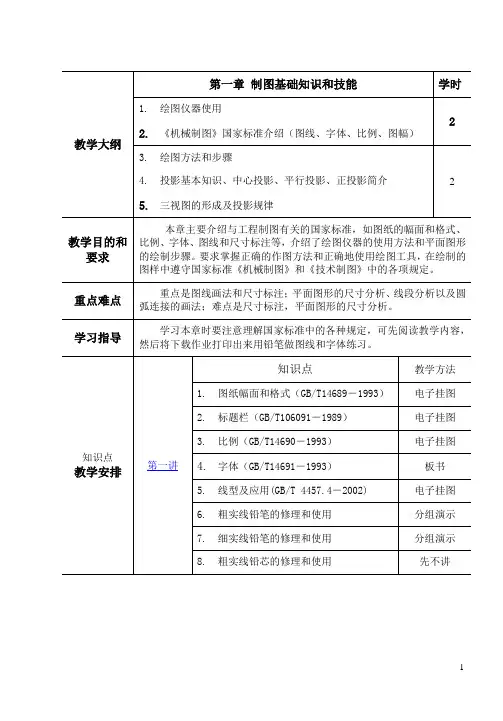

第一讲绘图仪器的使用与《机械制图》国家标准1．本讲知识要点：（1）图纸幅面和格式（GB/T 14689－1993）（2）标题栏（GB/T 106091－1989）（3）比例（GB/T 14690－1993）（4）字体（GB/T14691－1993）（5）线型及应用(GB/T 4457.4－2002)（6）粗实线铅笔的修理和使用（7）细实线铅笔的修理和使用（8）粗实线铅芯的修理和使用2．教学内容设计（1）图纸幅面、格式、标题栏、比例：首先用电子挂图说明国家标准对图纸幅面、格式、标题栏、比例等规定，然后展示以往学生的不同幅面的图纸作业，再展示生产上使用的蓝图，同时讲解图纸的折叠。
（2）字体：先介绍国家标准对字体的规定，重点介绍铅笔制图字体的写法，然后以标题栏为例在黑板上介绍标题栏的填写和习题集作业的签名方法。
（3）线形及其应用：主要介绍粗实线、细实线、虚线、点画线和底稿线5种线形，其他线形今后用到时再介绍。
粗实线铅笔的修理和使用先用电子挂图观看修理的形状，然后用动画演示粗实线铅笔的使用，再分组演示铅笔的修理和使用。
（4）粗实线铅芯的修理和使用不讲，在讲回转曲面时介绍，本讲以只介绍直线的画法。
3．课前准备收集以往学生的作业若干张，到工厂收集一些生产上使用图纸。
准备一篇教师的铅笔制图字体和图线范例，将电子挂图和动画用PowerPoint制作成演示文档。
因为是第一次课，所以课前要告诉同学上课时带好绘图仪器。
4．本讲作业习题集上的字体和图线练习。
5．教学内容【内容概要】本讲主要介绍与工程制图有关的国家标准，如图纸的幅面和格式、比例、字体、图线和尺寸标注等，介绍了绘图仪器的使用方法和平面图形的绘制步骤。
要求掌握正确的作图方法和正确地使用绘图工具，在绘制的图样中遵守国家标准《机械制图》和《技术制图》中的各项规定。
（1）械图样的一般规定为适应生产发展和技术交流的需要，对图样的绘制方法、绘图格式及绘图规则等作出统一的规定，为此我国在1959年发布了国家标准《机械制图》，之后又作了几次重大修改，使其进一步向国际标准化组织靠拢，有利于工程技术的国际交流。
《机械制图》新国家标准
1.2 机械制 图国家标准的 制定修改动态
1985年起实施的国家标准
分类
基 本 规 定
标准编号 GB/T 4457.1-1984 GB/T 4457.2-1984 GB/T 4457.3-1984
GB/T 4457.4-1984
GB/T 4457.5-1984
现行标准编号
GB/T 14689-1993 GB/T 14690-1993 GB/T 14691-1993 GB/T 17450-1998 GB/T 4457.4-2002 GB/T 17453-1998 GB/T 4457.5-1984
的物体图形
1
正投影法与正投影（正投影图）
3
多面正投影（图）
5
第一角投影（第一角画法）
7
第三角投影（第三角画法）
2
前者是指投影线与投影面相垂直的平行投
影法；后者是根据正投影法所得到的图形
4
物体在相互垂直的两个或者多个投影面上
所得到的正投影。
6
将物体置于第一分角内，并使其处于观察
者与投影面之间而得到的多面正投影。
单击添加副标题
《机械制图》新国 家标准
单击此处添加文本具体内容，简明扼要地阐述你的观点
单击添加副标题
学习重点
已经修改和新添加的新制图标准 比较常用和比较重要的制图标准
第一章 标准化
概述
1.1 标准化基础知识简介
1.什么是标准？
标准是为在一定的范围内获得最佳秩序，对活动或者其结果 规定共同的和重复使用的规则、导则或者特性的文件。该文件经协商一致 制定并经一个公认机构的批准。
01
增加了粗虚线
02
粗虚线——允许表面处理的 表示线
机械制图国家标准规定
1-2、比例（GB/T14690-93）
比例的定义： 指图形与实物相应要素的线性尺寸之比。
种 类
比 例
原值比例
1：1
放大比例
2：1 5：1 1×10n：1 2×10n:1 5×10n:1
缩小比例
1：2 1：5 ：101： 1×10n 1：2×10n 1：5×10n
1.各种图线作图要求
1-5尺寸注法（GB4458.4—8成
通常一个完整的尺寸标注形式包括了尺寸界线尺寸线、箭头和尺寸数字四个要素。
⑴尺寸界线 用细实线绘制，由图形的轮廓线、轴线或对称中心线引出（如60）并可由轮廓线、轴线或对称中心线代替（如22）。 尺寸界线应超过尺寸线2 — 3mm 一般情况下尺寸界线应与尺寸线垂直，必要时也可倾斜。
用细实线绘制，与所标注的线段平行。 尺寸线不能被其他图线代替，也不能作为其他图线的延长线，即必须单独画出。标注圆或圆弧的尺寸时 尺寸线应过圆心。
⑶ 箭头 为尺寸线终端形式中的一种，箭头的画法如图所示。 作图时若画箭头的位置不够,可用45°斜线或圆点来代替，如下图所示。
注意：1.图形不论放大或缩小均应注其实际尺寸； 2.一般将作图的比例写在标题栏比例栏目中。
1-3字体 （GB/T14691-93）
1.汉字 图样中的汉字应写成长仿宋体。 字体的字号表示字的书写高度（h)，有1.8、2.5、3.5、5、7、10、14、和20（mm）等字号，字宽一般为 。 按规定汉字字高不得小于3.5mm。 长仿宋体的书写要领是： 横平竖直 起落有锋 结构匀称
第1章 <机械制图>国家标准规定
单击添加副标题
1993 —为该标准颁布的年份。
基本常识： 国家标准代号中各字母、数字表示的意义 为了规范各项技术工作，国家标准技术制图颁布了一系列的标准。 标准代号中 GB —为国(Guo)标(Biao)二字汉语拼音第一个字母， 意为国家标准。 T — 为推荐的“推”字的汉语拼音字头。 14689 — 为标准的编号。
机械制图国家标准(最新).共24页文档
机械制图国家标准(最新).
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
机械制图国家标准
机械制图国家标准(最新版的)标准概括介绍:《机械制图》国家标准的变更1.《机械制图》国家标准的历史我国《机械制图》标准的变更时间表颁发时间主要内容颁发部门说明1951年13项《工程制图》标准。
政务院财经委员会以第一角画法为我国《工程制图》的统一规则,从而扭转了我国机械图样中第一角与第三角画法并用的混乱状态。
1956年21项《机械制图》部颁标准。
原第一机械工业部属于前苏联的ΓOCT体系。
1959年19项《机械制图》国家标准(第一套国标)。
国家科委1970年修订了1959年的国家标准,共7项,在全国试行。
中国科学院1974年在1970年基础上扩充为10项,正式转正发布。
原国家标准计量局1983～1984年17项《机械制图》国家标准。
原国家标准计量局1985年开始实施,这套标准就是跟踪国际标准(ISO)的,达到了当时的国际先进水平。
1993～2003年陆续修订1985年实施的《机械制图》国家标准。
国家质量监督检验检疫总局绝大部分已与国际标准(ISO)接轨,1985年实施的17项《机械制图》国家标准有14项被取代。
2.新旧标准的对照1985年实施标准与现行标准对照表分类1985年实施的《机械制图》国家标准编号现行《机械制图》国家标准编号现行《机械制图》国家标准名称基本规定GB/T 4457、1－1984 ※GB/T 14689－1993 技术制图图纸幅面及格式GB/T 4457、2－1984 ※GB/T 14690－1993 技术制图比例GB/T 4457、3－1984 ※GB/T 14691－1993 技术制图字体GB/T 4457、4－1984 ※GB/T 17450－1998 技术制图图线GB/T 4457、4－2002 机械制图图样画法图线GB/T 4457、5－1984 GB/T 17453－1998 技术制图图样画法剖面区域的表示法GB/T 4457、5－1984 机械制图剖面符号基本表示法GB/T 4458、1－1984 ※GB/T 17451－1989 技术制图图样画法视图GB/T 4458、1－2002 机械制图图样画法视图GB/T 17452－1989 技术制图图样画法剖视图与断面图GB/T 4458、6－2002 机械制图图样画法剖视图与断面图GB/T 16675、1－1996 技术制图简化表示法第1部分:图样画法——GB/T 4457、2－2003 技术制图图样画法指引线与基准线的基本规定GB/T 4458、2－1984 ※GB/T 4458、2－2003 机械制图装配图中零、部件序号及其编排方法GB/T 4458、3－1984 GB/T 4458、3－1984 机械制图轴测图GB/T 4458、4－1984 ※GB/T 4458、4－2003 机械制图尺寸注法GB/T 16675、2－1996 技术制图简化表示法第2部分:尺寸注法GB/T 4458、5－1984 ※GB/T 4458、5－2003 机械制图尺寸公差与配合注法——GB/T 15754－1995 技术制图圆锥的尺寸与公差注法GB/T 131－1983 ※GB/T 131－1993 机械制图表面粗糙度符号、代号及其注法特殊表示法GB/T 4459、1－1984 ※GB/T 4459、1－1995 机械制图螺纹及螺纹紧固件表示法GB/T 4459、2－1984 ※GB/T 4459、2－2003 机械制图齿轮表示法GB/T 4459、3－1984 ※GB/T 4459、3－2000 机械制图花键表示法GB/T 4459、4－1984 ※GB/T 4459、4－2003 机械制图弹簧表示法GB/T 4459、5－1984 ※GB/T 4459、5－1999 机械制图中心孔表示法——GB/T 4459、6－1996 机械制图密封圈表示法——GB/T 4459、7－1998 机械制图滚动轴承表示法——GB/T 19096－2003 技术制图图样画法未定义形状边的术语与注法图形符号GB/T 4460－1984 GB/T 4460－1984 机械制图机构运动简图符号※已被替代的标准共14项。
最新机械制图国家标准
GB/T 131-2006特点可以归纳为“四个全新”， 即新概念、新代号、新注法、新解释。
机电工程学院机械系
GB/T 131名称上的变化
Huat Sun Copyright
GB/T 131-93
GB/T 131-2006
Huat Sun Copyright
§1 GB/T 131-2006 GPS
机电工程学院机械系
§2 GB/T 1182-2008 几何公差标注
机电工程学院机械系
几何公差基准
源自GB/T 1182-2008
标准中没有规定基准中三角形具体形状，一般教 科书中使用等腰直角三角形或者是等边三角形！
机电工程学院机械系
基准代号的放置
源自GB/T 1182-2008
基准代号放置在轮廓上或者延长线上，或者平 面的引出线上。（一定要与轮廓线接触）
附录3线性和角度尺寸一般公差表附录2国家标准的附录类型机电工程学院机械系新旧标准常见注法对照索引旧标准新标准粗虚线粗点画线应用场合允许表面处理的表示线限定范围表示线项目统一螺纹英制普通螺纹212un2a基本尺寸公称尺寸最大极限尺寸上极限尺寸o20上偏差上极限偏差机电工程学院机械系新旧标准常见注法对照索引旧标准新标准普通平键应用场合增加键宽参数项目111213键10100键161010045倒角245c2多个直径2o202o20微观不平十点高度ry停止使用其余表面粗糙度其余32注在标题上方附近基准符号三角形涂黑或空白与轮廓接触
简化注法-1 可用带字母的完整符号，以等式的形式，在图 形或标题栏附近，对有相同表面结构要求的表面进 行简化标注。
机电工程学院机械系
简化注法-2 用基本符号，以等式的形式，在图形或标题栏 附近，对有相同表面结构要求的表面进行简化标注。
机电工程学院机械系
GB/T 131名称上的变化
Huat Sun Copyright
GB/T 131-93
GB/T 131-2006
Huat Sun Copyright
§1 GB/T 131-2006 GPS
机电工程学院机械系
§2 GB/T 1182-2008 几何公差标注
机电工程学院机械系
几何公差基准
源自GB/T 1182-2008
标准中没有规定基准中三角形具体形状，一般教 科书中使用等腰直角三角形或者是等边三角形！
机电工程学院机械系
基准代号的放置
源自GB/T 1182-2008
基准代号放置在轮廓上或者延长线上，或者平 面的引出线上。（一定要与轮廓线接触）
附录3线性和角度尺寸一般公差表附录2国家标准的附录类型机电工程学院机械系新旧标准常见注法对照索引旧标准新标准粗虚线粗点画线应用场合允许表面处理的表示线限定范围表示线项目统一螺纹英制普通螺纹212un2a基本尺寸公称尺寸最大极限尺寸上极限尺寸o20上偏差上极限偏差机电工程学院机械系新旧标准常见注法对照索引旧标准新标准普通平键应用场合增加键宽参数项目111213键10100键161010045倒角245c2多个直径2o202o20微观不平十点高度ry停止使用其余表面粗糙度其余32注在标题上方附近基准符号三角形涂黑或空白与轮廓接触
简化注法-1 可用带字母的完整符号，以等式的形式，在图 形或标题栏附近，对有相同表面结构要求的表面进 行简化标注。
机电工程学院机械系
简化注法-2 用基本符号，以等式的形式，在图形或标题栏 附近，对有相同表面结构要求的表面进行简化标注。
机械制图国家标准
图22
六）重复要素 在同一图形中，对于尺寸相同的孔、槽等
组成要素，可在一个要素上注出其尺寸和 数量，见下图。
图23
A 一. 机械制图标准的发展历史 A 二. 为什么要学习并执行机械制图国家标准 A 三. 国家标准的代号 A 四. 标准介绍 A 五. 制图总则 A 六. 制图的一般规定 A 七. 视图 A 八. 图线画法 A 九. 简化注法
我国在1959年第一次制定机械制图国
家标准，后来在1974年、1984年、1993
、02年进行过四次全面修订，以后又陆续发
布、实施了多项相关标准。
A 一. 机械制图标准的发展历史 二. 为什么要学习并执行机械制图国家标准
A 三. 国家标准的代号 A 四. 标准介绍 A 五. 制图总则 A 六. 制图的一般规定 A 七. 视图 A 八. 图线画法 A 九. 简化注法 A 十. 极限偏差
图13
被测要素为线或表面时，指引线的箭头 应指在被测要素的轮廓线或指引线上，明 显的与尺寸线错开，见图14；
图14
强调 1 ）厚度标注：
图15
2 ）斜度或锥度标注： 标注斜度或锥度时，符号的方向应于斜
度、锥度的方向一致。
3）基准代号： 不论基准代号在图样上的方向如何，圆
六) 在较小的图形上绘制点划线、双点划 线有困难时，可用细实线代替，见图 5。
图5
八) 光学零件表面上要标明有特殊要求的 范围，用细实线或涂色画出其范围，并 予以说明，见图6。
图6 技术要求： 1.A 范围涂覆
A 一. 机械制图标准的发展历史 A 二. 为什么要学习并执行机械制图国家标准 A 三. 国家标准的代号 A 四. 标准介绍 A 五. 制图总则 A 六. 制图的一般规定
六）重复要素 在同一图形中，对于尺寸相同的孔、槽等
组成要素，可在一个要素上注出其尺寸和 数量，见下图。
图23
A 一. 机械制图标准的发展历史 A 二. 为什么要学习并执行机械制图国家标准 A 三. 国家标准的代号 A 四. 标准介绍 A 五. 制图总则 A 六. 制图的一般规定 A 七. 视图 A 八. 图线画法 A 九. 简化注法
我国在1959年第一次制定机械制图国
家标准，后来在1974年、1984年、1993
、02年进行过四次全面修订，以后又陆续发
布、实施了多项相关标准。
A 一. 机械制图标准的发展历史 二. 为什么要学习并执行机械制图国家标准
A 三. 国家标准的代号 A 四. 标准介绍 A 五. 制图总则 A 六. 制图的一般规定 A 七. 视图 A 八. 图线画法 A 九. 简化注法 A 十. 极限偏差
图13
被测要素为线或表面时，指引线的箭头 应指在被测要素的轮廓线或指引线上，明 显的与尺寸线错开，见图14；
图14
强调 1 ）厚度标注：
图15
2 ）斜度或锥度标注： 标注斜度或锥度时，符号的方向应于斜
度、锥度的方向一致。
3）基准代号： 不论基准代号在图样上的方向如何，圆
六) 在较小的图形上绘制点划线、双点划 线有困难时，可用细实线代替，见图 5。
图5
八) 光学零件表面上要标明有特殊要求的 范围，用细实线或涂色画出其范围，并 予以说明，见图6。
图6 技术要求： 1.A 范围涂覆
A 一. 机械制图标准的发展历史 A 二. 为什么要学习并执行机械制图国家标准 A 三. 国家标准的代号 A 四. 标准介绍 A 五. 制图总则 A 六. 制图的一般规定
一国家标准-机械制图
绘图工具及 仪器的使用
本章结束 返回
半径尺寸必须注在投影时圆弧处， 且尺寸线应通过圆心。
R16
R16
正确
错误
27
国家标准 《机械制图》 的部分规定
1.1.1 图纸幅 面与格 式
1.1.2 比例
1.1.3 字体
1.1.4 图线
1.1.5 尺寸 注法
绘图工具及 仪器的使用
本章结束 返回
当需要指明半径尺寸是由其他尺 寸所决定时，应用尺寸线和符号“R” 标出，但不要注写尺寸数字。
几何作图
33
本章结束 返回
绘图工具及 仪器的使用
1.2.1 绘图 工具
1.2.2 绘图 仪器
1.2.3 计算 机绘 图系 统
圆规
几何作图
圆规是画圆或圆弧的仪器。
34
本章结束 返回
绘图工具及 仪器的使用
1.2.1 绘图 工具
1.2.2 绘图 仪器
1.2.3 计算 机绘 图系 统
1.1.5 尺寸 注法
绘图工具及 仪器的使用
本章结束 返回
序号 代 号
名
称
制图 校对
审核
数量 材 料
备注
数量
比例
7
国家标准 《机械制图》
(三)
附加符号
的部分规定 1.对中符号
1.1.1 图纸幅 面与格 式
1.1.2 比例
1.1.3 字体 1.1.4 图线
1.1.5 尺寸 注法
绘图工具及 仪器的使用
1.1.2 比例
1.1.3 字体 1.1.4 图线
(2)直体
1.1.5 尺寸 注法
绘图工具及 仪器的使用
本章结束 返回
大写斜体 小写斜体
本章结束 返回
半径尺寸必须注在投影时圆弧处， 且尺寸线应通过圆心。
R16
R16
正确
错误
27
国家标准 《机械制图》 的部分规定
1.1.1 图纸幅 面与格 式
1.1.2 比例
1.1.3 字体
1.1.4 图线
1.1.5 尺寸 注法
绘图工具及 仪器的使用
本章结束 返回
当需要指明半径尺寸是由其他尺 寸所决定时，应用尺寸线和符号“R” 标出，但不要注写尺寸数字。
几何作图
33
本章结束 返回
绘图工具及 仪器的使用
1.2.1 绘图 工具
1.2.2 绘图 仪器
1.2.3 计算 机绘 图系 统
圆规
几何作图
圆规是画圆或圆弧的仪器。
34
本章结束 返回
绘图工具及 仪器的使用
1.2.1 绘图 工具
1.2.2 绘图 仪器
1.2.3 计算 机绘 图系 统
1.1.5 尺寸 注法
绘图工具及 仪器的使用
本章结束 返回
序号 代 号
名
称
制图 校对
审核
数量 材 料
备注
数量
比例
7
国家标准 《机械制图》
(三)
附加符号
的部分规定 1.对中符号
1.1.1 图纸幅 面与格 式
1.1.2 比例
1.1.3 字体 1.1.4 图线
1.1.5 尺寸 注法
绘图工具及 仪器的使用
1.1.2 比例
1.1.3 字体 1.1.4 图线
(2)直体
1.1.5 尺寸 注法
绘图工具及 仪器的使用
本章结束 返回
大写斜体 小写斜体
国家标准《机械制图》的基本规定
GB/T14689—93
幅面尺寸及代号 ；图框格式 ；标题栏的方位和看图方向
1.1.1
幅面代号 幅面 尺寸
B × L
幅面尺寸及代号
A1
594×841
A0
841×1189
A2
420×594
A3
297×420
A4
210×297
1.1.2
图框线表示了 图纸绘图范围, 用粗实线绘制, 图框的格式分 为有装订框和 无装订框两种, 边距尺寸根据 不同的图纸幅 面变化,如下 表所示:
尺寸线
尺寸数字
角顶为圆心，适当长度为半径所画的圆弧 书写部位 数字方向 一般标注在尺寸线的中断处(允许写在外面或引出标注) 一律水平方向书写
⑶ 圆尺寸的注法（不包括狭小部位） 尺寸界线 尺寸线
一般由圆形轮廓线代替 通过圆心并止于圆周的带箭头的细实线 不得与图线重合
对于局部视图中断开的圆只画一个箭头，但尺寸线应超过圆心
6
5
3
4
例：分析下图中的错误画法（箭头所指处都有错误）
1.6 尺寸注法 GB/T16675.2—96
基本规则 ；尺寸要素； 常用的几种尺寸标注方法 1.6.1 基本规则 ⑴ 机件的真实大小为图样标注尺寸；
⑵ 图样尺寸未标注单位为mm，否则必须说明；
⑶ 图样标注尺寸为机件最后完工尺寸，否则必须说明； ⑷ 机件的每一尺寸只标注一次； 如下图所示：
0.5~2mm之间选取，应尽量保证在图样中不出现宽度小于0.18mm的图线。
建筑图样上，可以采用三种线宽，其比例关系是4:2:1；机械图样上采用两种 线宽，其比例关系是2:1。
1.5.3
绘制图线注意点
1.同一图样的同类图线宽度一致 2. 点划线、双点划线应以实线段相交 3. 点划线、双点划线的两端应是实线段,并超出图形外2~5mm 4. 较小图形绘制点划线、双点划线可用细实线代替 5. 虚线与虚线或虚线与其他图线应以实线段相交 6. 虚线为实线的延长线时在连接处断开 2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粗、细线宽度之比为2：1。
精选ppt
10
表3-3 基本线型及其应用
粗、细线宽度之比为2：1。
各类图线的应用见图3-7。
精选ppt
11
3．注意事项
图 3-7 基精本选pp图t 线的应用
12
3．注意事项
(1) 同一图样上，同类图线宽度应一致。 (2) 图线与图线相交时，应该是画线相交。只有当细虚线 处于粗实线的延长线上时，为表明可见与不可见轮廓的界线，
1. 基本线型
国家技术制图标准GB/T17450－1998规定15种基本 线型，机械制图标准GB/T4457.4－2002建议采用9种基本 线型，见表3-3。
2. 常用图线的线宽及应用
图线宽度d的规定选取系列为：0.13、0.18、0.25、
0.35、0.5、0.7、1.0、1.4、2等。
具体宽度可据图幅大小而定，一般粗线取d＝0.7～1.0。
两种图纸摆放型式：横装和竖装，见图3-1、 图3-2。
a)
b)
图 3-1 留有装订边的图框格式
精选ppt
3
a)
b)
图3-2 不留装订边的图框格式
精选ppt
4
3.标题栏 标题栏一般位于图框线的右下角。
生产 用标 题栏
学生
用简
化格
式
精选ppt
5
4．附加符号 (1) 对中符号 在图纸边长中点画出。用粗实线由纸边向图框内伸进
必须在注写尺 寸数字处将图 线断开
对称图形只画 一半时，尺寸 线应超过对称 中心线，此时 仅在尺寸线的 一端画出箭头。
22
4．尺寸标注中常见错误示例
图3-10中为尺寸标注的正误对照，请仔细分析。
b)
a)
精选ppt
23
精选ppt
18
(4) 尺寸数字
一般采用3.5号字（也可根据图纸大小调整），同 一图样上字高应一致。
3.其他尺寸标注方法
标注 内容
线性尺 寸的数 字方向
图
例
说明
水平尺寸数字头朝
上，垂直尺寸数字头
朝左。
尽量避免在图示
30°范围内标注尺寸。
无法避免时，可按b、
a)
b) c)
c图标注
精选ppt
19
角度 尺寸
制图基础知识
第一节 机械制图国家标准
我国国家标准（简称国标），代号GB。
例：《GB/T14689－1993技术制图 图纸幅
面和格式》
T——推荐性标准
14689——发布顺序号
1993——颁布年号
本节介绍机械制图标准中关于图纸、标题栏、
比例、字体、图线及尺寸标注等基本规定。
精选ppt
1
一、图纸及格式（GB/T14689－1993）
1．基本规定
(1) 所注尺寸以mm为单位时单位符号省略，如用其他单 位必须注明；
(2) 所注尺寸数值是物体的真实大小，与图形大小及作 图准确度无关；
(3) 所注尺寸为物体的最后完工尺寸，否则应另加说明； (4) 每一尺寸只标注一次，应标注在该结构最清晰的图
形上。
精选ppt
15
2．标注尺寸的基本要素
5mm。 (2) 看图方向符号 一般是标题栏文字的方向。
a)对中符号
b)方向符号
c)方向符号的画法
图3-5 对中符号和方向符号
精选ppt
6
二、比例（GB/T14690－1993）
是图形与实物的线性尺寸之比。 分为原值、缩小、放大三种。 比例值从表3-2中选取。
a) 1:2
b) 1：1 图3-6 不同精比选例ppt 的图形
相互平行的尺寸线，应小尺寸在内、大尺寸在外。平行 距离一般为5～7mm。
同方向的尺寸线，应排列在一条直线上。精选ppt源自17(3) 尺寸线终端
形式一般有两种：箭头和斜线。同一图样只能采用一 种形式。
箭头是机械图样中的基本形式。当尺寸较小画箭头地方 不够时，可用圆点代替。
斜线常在画草图时采用，也可用于尺寸较小画箭头地方 不够时。
应留出间隙。 (3) 画圆时，中心线超出轮廓线3～5mm。当圆太小时，
可用细实线代替点画线。 见图3-8。
精选ppt
13
图 3-8 图线注意事项
精选ppt
14
五、尺寸标注（GB/T4458.4－2003）
尺寸标注是生产中零件加工和装配的直接依据。因此 必须严格按照国标规定进行。
要求做到：正确、完整、清晰、合理。
c) 2：1
7
三、字体（GB/T14691－1993）
图样中书写的字体必须做到：
字体工整、笔画清楚、间隔均匀、排列整齐。
1. 字号
表示字体高度，代号为h。系列有：1.8、2.5、3.5、
5、7、10、14、20，单位mm。
2. 汉字
采用长仿宋体，字高一般不小于3.5号字，字宽为
≈0.7h。
3. 字母和数字
一个完整的尺寸标注应包括四个要素： 尺寸界线、尺寸线、尺寸线终端和尺寸数字。
（a）
精选ppt
（b）
16
(1) 尺寸界线
用细实线绘制，可由图形的轮廓线、轴线、对称中心 线等图线引出或代替。
(2) 尺寸线
用细实线绘制在尺寸界线之间，不能由其他图线引出 或代替。
尺寸线和尺寸界线一般互相垂直，必要时允许倾斜，如 图3-9b。
可写成斜体和直体，斜体字字头向右倾75°。
指数、分数、极限偏差、注脚的数字及字母，一般
采用小一号字体。
精选ppt
8
10号 字
5号字 3.5号字
阿拉伯数字直体 阿拉伯数字斜体
大写英文字母斜体 小写英文字母斜体
精选ppt
9
四、图线 （GB/T17450－1998） （GB/T4457.4－2002）
1．图纸幅面 为了便于装订和管理，要求图纸幅面规格为：
表3-1 基本幅面尺寸
幅面代号 L×B
A0
A1
A2
A3
A4
841×1189 594×841 420×594 297×420 210×297
a
边
框
c
e
25
10
20
精选ppt
5
10
2
2.图框 要求用粗实线画出图框线。两种图框格式：留
装订边和不留装订边。间距a、c、e查表3-1。
球面
精选ppt
没有足够位 置 画箭头或写数 字时，可按图 例形式标注； 几个小尺 寸连续标注而 无法画箭头 时，中间的肩 头可用斜线或 实心圆点代替
应在φ或R 前面加注符号 S，对于螺钉 、铆钉的头部 等，在不致于 引起误解时可 省略符号S
21
尺寸数 字无法 避免被 图线通
过时
对称 图形
精选ppt
圆 和 圆弧
a)
b)
c)
精选ppt
尺寸界限沿径 向引出，尺寸线 画成圆弧，圆心 是该角的顶点。
角度数字一律 水平书写，一般 注写在尺寸线中 断处。必要时可 写在上方或外面， 也可引出标注
直径、半径的
尺寸数字前应
分别加符号φ、R。
大圆弧
无法标出圆心位
d)
置时，可按c、d 图示标注
20
小圆弧 和
小尺寸
