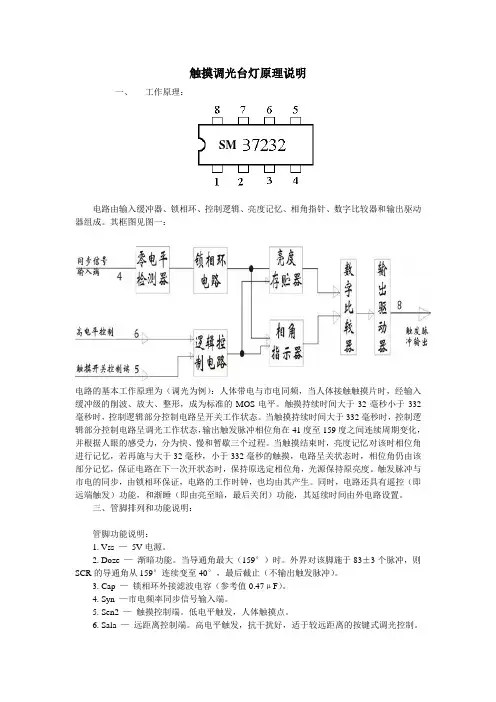

触摸调光台灯原理说明一、工作原理：SM电路由输入缓冲器、锁相环、控制逻辑、亮度记忆、相角指针、数字比较器和输出驱动器组成。

其框图见图一：电路的基本工作原理为（调光为例）：人体带电与市电同频，当人体接触触摸片时，经输入缓冲级的削波、放大、整形，成为标准的MOS电平。

触摸持续时间大于32毫秒小于332毫秒时，控制逻辑部分控制电路呈开关工作状态。

当触摸持续时间大于332毫秒时，控制逻辑部分控制电路呈调光工作状态，输出触发脉冲相位角在41度至159度之间连续周期变化，并根据人眼的感受力，分为快、慢和暂歇三个过程。

当触摸结束时，亮度记忆对该时相位角进行记忆，若再施与大于32毫秒，小于332毫秒的触摸，电路呈关状态时，相位角仍由该部分记忆，保证电路在下一次开状态时，保持原选定相位角，光源保持原亮度。

触发脉冲与市电的同步，由锁相环保证，电路的工作时钟，也均由其产生。

同时，电路还具有遥控（即远端触发）功能，和渐睡（即由亮至暗，最后关闭）功能，其延续时间由外电路设置。

三、管脚排列和功能说明：管脚功能说明：1. Vss —5V电源。

2. Doze —渐暗功能。

当导通角最大（159°）时。

外界对该脚施于83±3个脉冲，则SCR的导通角从159°连续变至40°，最后截止（不输出触发脉冲）。

3. Cap —锁相环外接滤波电容（参考值0.47μF）。

4. Syn —市电频率同步信号输入端。

5. Sen2 —触摸控制端。

低电平触发，人体触摸点。

6. Sala —远距离控制端。

高电平触发，抗干扰好，适于较远距离的按键式调光控制。

7. VDD —0V。

8. Out —输出触发脉冲。

触摸调光台灯原理图普通台灯加装此套件可使普通台灯升级为“节能+视力保健”型台灯，它具有触摸开关灯、触摸调光和测光功能，本电路主要采用了一块新型专用调光集成电路SM7232。

该集成电路的主要电参数为：工作电压4.5～4.9V，静态电流400μA，可控制50Hz及60Hz交流电。

普通台灯加装触摸调光电路普通台灯加装触摸调光/测光器普通台灯加装下面介绍的控制电路，可使普通台灯升级为“节能+视力保健”型台灯，它具有触摸开关灯、触摸调光和测光功能，非常适合广大青少年学生使用。

电路如图1所示。

其中：虚线左边是台灯原有电路，右边是新增电路。

新增电路主要采用了一块新型专用调光集成电路NB7232。

该集成电路的主要电参数为：工作电压4.5～4.9V，静态电流400μA，可控制50Hz及60Hz交流电。

各引脚功能如下：①脚是电源正端；②脚为灯光亮度渐变控制端，灯光变化一个周期（7.64s），需从该脚引入83个负脉冲——直接从市电相线上取得50Hz交流电正弦波作时钟信号；③脚为内部锁相环路的外接电容器C3输入端；④脚为同步信号输入端，低电平有效，直接取自220V交流电；⑤脚为触摸控制输入端，低电平有效；⑥脚也是触摸控制输入端，高电平有效，因本电路未用而接电源负端；⑦脚为电源负端；⑧脚为双向晶闸管导通角控制输出端，它输出83阶不同的控制信号，调光移相范围41°～159°。

220V交流市电经电阻器R1降压限流、晶体二极管VD2半波整流、稳压二极管VD1稳压及电容器C1滤波后，输出约6V直流电压，作为IC1及晶体三极管VT1、VT2的工作电压。

当人手触摸金属片M 时，人体感应电信号通过保安电阻器R5、R6加到IC1的⑤脚上，使IC1内部电路工作。

当手触时间≤332ms（约1/3s）时IC1的⑧脚输出信号仅控制双向晶闸管VS完成开关任务，即触摸一下M，VS导通，电灯H亮；再触摸一下M，VS截止，电灯H灭。

当人手触摸M时间≥332ms时，VS移相调光，灯光由最亮（159°）逐渐变暗直到微亮（41°），又逐渐向最亮变化，这样变化一周需7.64s。

人手触摸停止，则灯光不再变化而保持这一瞬间的亮度。

下次再开启电灯时仍起始于这一亮度，但灯光亮度变化与上次调光状态相反，即逆向调光。

调光台灯电路调光台灯的电路非常简单，仅仅是一个可控硅调压电路而已。

市场上见到的电路大多是第二个图所示的电路，工作原理是：当交流电的正半周或副半周到来是，经过全桥整流，加到可控硅上的电源是单向的。

该电压通过电位器给电容充电，当电容C1上的电压达到一定数值后，就会触发可控硅导通。

调节电位器的旋钮，可以改变充电的时间，从而控制可控硅的导通角。

其中单向可控硅使用MCR100-6，二极管使用1N4007。

灯泡应选择60W以下的白炽灯。

第一个图所示的电路性能更好一些，可以控制更大功率的电器。

图７是双向触发二极管与双向可控硅等元件构成的台灯调光电路。

通过调节电位器R2，可以改变双向可控硅的导通角，从而改变通过灯泡的电流（平均值）实现连续调光。

如果将灯泡换电熨斗、电热褥还可实现连续调温。

该电路在双向可控硅加散热器的情况下，可控负载功率可达500W，各元件参数见图所标注。

实用的台灯调光器220v交流电经桥式整流变为脉动直流，一路作为可控硅的阳极电压；另一路作为可控硅的触发电压，调节电位器rw1即可改变可控硅的导通时间，从而控制了输出功率。

电子调光电路电子调光电路可以用来调节灯泡的亮度．以适应不同的照明要求。

图1是电子调光电路。

这十电路是由可控整流电路和触发电路组成的可控硅调压电路。

市电220V经二极管VD1，～VD4组成的桥式整流后，加在可控硅VS的A、G两端的电压是一个正弦脉动电压。

这个电压再由限慌电阻R1降压后供给触发电路作为直流电源和同步电压。

单结晶体管VT、电阻R4、电位器RP和电容C组成了张弛振荡器，在每半个周期内，当电容C上的充电电压迭到单结晶体管的峰点电压时，单结晶体管由截止到导通，电容c 就通过R2放电。

这样在R2上输出一个脉冲，送到可控硅控制极G，触发可控硅导通，于是有电流流过电灯泡HL。

可控硅导通后，在AG间的正向压降很小(约1V)，所以触发电路停止工作。

电源电压过零点时．可控硅关断．待到下一个半周期开始，电容C又重新充电．重复上述过程。

亮度稳定的调光台灯该调光台灯不但灯光亮度可调，而且调整后的亮度不因电网电压波动而变化。

工作原理电路如右图所示。

由R2、RPl和C1组成的阻容移相电路决定可控硅的导通角。

当C1两端电压经R2、RPl充电上升到双向触发管的导通电压时，双向可控硅VS被触发导通，当交流电过零时，双向可控硅自行关断，调节RPl可改变C1的充电时间，从而改变双向可控硅在交流电正、负半周时的导通角，以便得到需要的亮度。

图中R3、RP2及光敏电阻R4串联后和C1并联。

在R3、RP2固定的情况下，分流的大小由光敏电阻R4的阻值来决定。

当电网电压上升，灯光亮度增加;光敏电阻R4受到的照度增大，阻值减小，分流增大。

C1两端电压上升变慢，可控硅导通角减小，灯光亮度下降;反之当电网电压下降;灯光变暗，光敏电阻R4受到照度减小，阻值增加，分流减小，C1两端电压上升加快，可控硅导通角增大，输出电压增加，灯光的亮度也相应增加，这样就自动地将输出电压稳定在需要数值，保证了灯光亮度不变。

元器件选择与制作双向可控硅VS可选3A,400V的。

RPl为47KΩ带开关电位器。

双向触发管可用日光灯启辉器氖泡代用。

其它元件无特殊要求。

光敏电阻R4可安装在台灯的装饰品上，要求能受到台灯的光照。

调试时，先将RP2调到最小值，并用纸挡住光线，使光敏电阻不受灯光照射，接通电源，调节RPl使灯光处于最亮。

然后将纸拿开，如灯光稍有变化，说明此时RP2不需调节。

如在R4受照后亮度不变则应调节RP2使灯光稍有下降即可。

如R4受照后，亮度变化很大，则应增加R3的阻值，RP2经一次调整后不需再调。

名句赏析～～～～～不限主题不限抒情四季山水天气人物人生生活节日动物植物食物山有木兮木有枝，心悦君兮君不知。

____佚名《越人歌》人生若只如初见，何事秋风悲画扇。

____纳兰性德《木兰词?拟古决绝词柬友》十年生死两茫茫，不思量，自难忘。

____苏轼《江城子?乙卯正月二十日夜记梦》只愿君心似我心，定不负相思意。

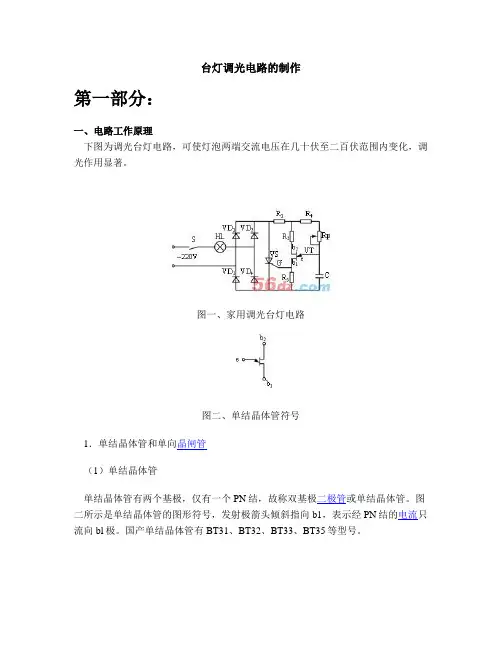

台灯调光电路的制作第一部分：一、电路工作原理下图为调光台灯电路，可使灯泡两端交流电压在几十伏至二百伏范围内变化，调光作用显著。
