220V自动调光台灯电路图

220vled灯电路图降压使用啊，给你一个图，你参考一下。

最多可以接80个，但接的多了要适当的加大C1的容量。

1个led接220V不会接咋搞？220vled灯电路图1个led直接接在220V上是不可以的，LED的工作电压3.2V，需要串联一个100K-120K的电阻降压，才能使用。

如果80个红色LED灯珠串在一起用几K 几W的电阻？这要看你串接后接入多少伏的电压回路中，还有所用的LED的额定工作电流、及每只的工作电压值是多少。

现假设LED设定在10毫安，端电压2伏/只，接入220伏电压中，可知串接的限流电阻上承担60伏电压，因此阻值为60除以0.01安为6千欧，可取标准值6.2K，消耗功率为60伏乘以10毫安为600毫瓦，考虑功耗余量应选1W～2W的电阻器。

以上是直流状态下的情形，若接入交流电路中，可加入四只如1N4007的二极管作整流转换为直流后接入。

是用在220V的交流电路中吗，为你提供一个电路图你参考一下吧。

在这个图中串连80个LED是可以的。

53个LED灯珠接几个3W的电阻？老板，你是做电子灯牌吧？？？我可以给你做也要看电路的电压是多少，接法怎样。

一般高亮LED工作电压3V，电流20MA，53个就是160V左右，电源电压减去160，再除以0.02A就得到电阻值。

电源电压减去160，再乘以0.02就是电阻的功率。

贴片电阻的阻值识别方法(1)2位数字后面加一字母表示法：这种方法前面两位数字表示电阻值的有效数值，后面的字母表示有效数值后面应乘以10的多少次方,单位Ω.其标识意义见下图。

如：02C为102×102=10.2kΩ,27E为187×104=1.87MΩ贴片电阻的阻值编码表(2)3位数字表示法：这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数。

当电阻小于10Ω时，在代码中用R表示电阻值小数点的位置，这种表示法通常用有阻值误差为5%电阻系列中。

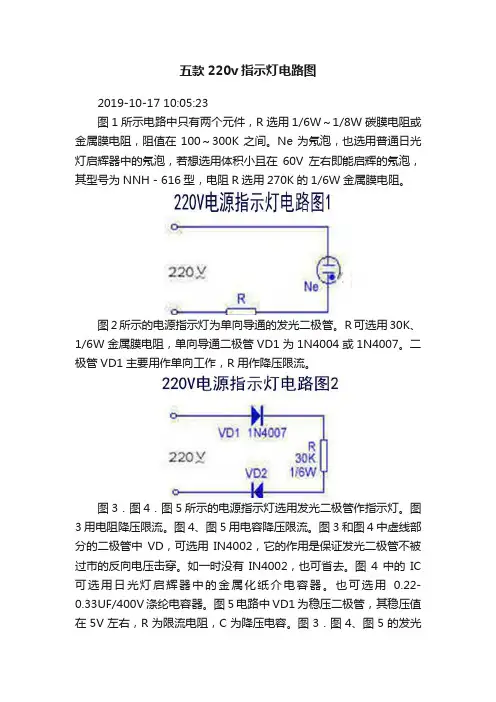

五款220v指示灯电路图
2019-10-17 10:05:23
图1所示电路中只有两个元件，R选用1/6W～1/8W碳膜电阻或金属膜电阻，阻值在100～300K之间。

Ne为氖泡，也选用普通日光灯启辉器中的氖泡，若想选用体积小且在60V左右即能启辉的氖泡，其型号为NNH－616型，电阻R选用270K的1/6W金属膜电阻。

图2所示的电源指示灯为单向导通的发光二极管。

R可选用30K、1/6W金属膜电阻，单向导通二极管VD1为1N4004或1N4007。

二极管VD1主要用作单向工作，R用作降压限流。

图3．图4．图5所示的电源指示灯选用发光二极管作指示灯。

图3用电阻降压限流。

图4、图5用电容降压限流。

图3和图4中虚线部分的二极管中VD，可选用IN4002，它的作用是保证发光二极管不被过市的反向电压击穿。

如一时没有IN4002，也可省去。

图4中的IC 可选用日光灯启辉器中的金属化纸介电容器。

也可选用0.22-0.33UF/400V涤纶电容器。

图5电路中VD1为稳压二极管，其稳压值在5V左右，R为限流电阻，C为降压电容。

图3．图4、图5的发光
二极管两端可互调头连接照样能工作，但二极管和稳压二极管随之改接。

220VLED节能灯电路图及DIY过程DIY制作220VLED节能灯准备材料：1、40个散光型白色高亮度草帽LED (LED规格：3.2～3.4V 电流小于20毫安亮度1400MCD);2、装配好的塑料外壳和E27罗口灯座并引出导线;3、38LED灯板PCB一片;4、焊接好的电源板一个;5、LED节能灯电路设计图。

首先可以焊接LED灯板部分，制作前先用绘图橡皮将LED的所有焊盘仔细擦磨一遍，这样可以清除PCB上的氧化层，确保焊接可靠!将白色LED按照PCB上标注的极性仔细插入PCB，注意：引脚短的那根脚负极插入PCB上标有阴影的孔中，不能插反哦!在焊接LED时请一定要选用不漏电的30W尖头电烙铁焊接，可以先焊好LED的一个引脚再观察一下LED的位置，如果不正可以融化焊锡及时扶正，确认位置正确后焊接另一个引脚。

焊接要干脆果断，焊接时间不能过长，应控制在2秒以内，否则LED有可能被焊坏!我们特地多提供了2颗LED，就是防止初学者意外损坏时可以替换。

焊接完成后请仔细检查灯板是否有虚焊?是否有搭桥短路?LED是否都在同一平面上?是否有多余的焊锡球散落在PCB上?手工焊接操作的基本步骤：掌握好电烙铁的温度和焊接时间，选择恰当的烙铁头和焊点的接触位置，才可能得到良好的焊点。

正确的手工焊接操作过程可以分成五个步骤：⑴ 步骤一：准备施焊图(a)左手拿焊丝，右手握烙铁，进入备焊状态。

要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。

⑵ 步骤二：加热焊件图(b)烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1～2秒钟。

对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。

例如，图(b)中的导线与接线柱、元器件引线与焊盘要同时均匀受热。

⑶ 步骤三：送入焊丝图(c)焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。

注意：不要把焊锡丝送到烙铁头上!⑷ 步骤四：移开焊丝图(d)焊丝熔化一定量后，立即向左上45°方向移开焊丝。

台灯的工作原理
一、想研究通过开关量来控制，可选PWM方案，改变占空比即脉冲宽度，通过电气隔离耦合（比如光耦）控制开关管导通时间，达到控制负载功率（亮度）的目的。

开关管选择主要考虑耐压，灯泡所用电源要用直流，即交流电整流后给灯泡供电。

二、如果想研究通过模拟量来控制，可选可控硅方案，交流电整流后给灯泡供电，通过控制可控硅导通角来控制负载功率（亮度）。

可控硅的控制可考虑两种方式：（1）由单片机输出PWM 波，经电容平滑滤波后得到控制电压；（2）高成本，单片机接D/A，产生控制电压。

三、一下是台灯工作原理图。

·。

调光台灯电路调光台灯的电路非常简单，仅仅是一个可控硅调压电路而已。

市场上见到的电路大多是第二个图所示的电路，工作原理是：当交流电的正半周或副半周到来是，经过全桥整流，加到可控硅上的电源是单向的。

该电压通过电位器给电容充电，当电容C1上的电压达到一定数值后，就会触发可控硅导通。

调节电位器的旋钮，可以改变充电的时间，从而控制可控硅的导通角。

其中单向可控硅使用MCR100-6，二极管使用1N4007。

灯泡应选择60W以下的白炽灯。

第一个图所示的电路性能更好一些，可以控制更大功率的电器。

普通调光台灯电路剖析第一个电路中，220V交流电源直接通过灯泡、电阻R1、R2对电容C充电，当C两端电压达到双向触发管（DB-3）的导通电压时，双向触发管导通，双向可控硅VS也同时被触发导通，灯泡点亮。

调节R2能改变C的充／放电时间常数，因而改变触发脉冲的长短，改变了VS的导通角（导通程度），达到调节灯泡亮度的目的。

第二个电路中，由灯泡、开关S、整流管VD1～VD4、单相可控硅VS与电源构成主电路；由电位器RP、电容C、电阻R1、R2构成触发电路。

接通220V 交流电源后，经过VD1~VD4全桥整流得到脉动直流电压加至RP，给电容C充电，当C两端电压上升到一定程度时，就会触发可控硅VS导通，灯泡点亮。

同样的，调节RP能改变C的充／放电时间常数，因而改变触发脉冲的长短，改变了VS的导通角（导通程度），达到调节灯泡亮度的目的。

调光台灯的设计电路中，由电源插头XP、灯泡EL、电源开关S、整流管VD1～VD4、单相晶闸管VS 与电源构成主电路；由电位器RP、电容C、电阻R1与R2构成触发电路。

将XP插入市电插座，闭合S，接通220V交流电源，VD1~VD4全桥整流得到脉动直流电压加至RP，调节RP的阻值，就能改变C的充／放电时间常数，即改变VS控制触发角，从而改变VS的导通程度，使EL获得0～220V电压。

RP的阻值调得越大，则EL越暗，反之越亮，达到无级调光的目的。

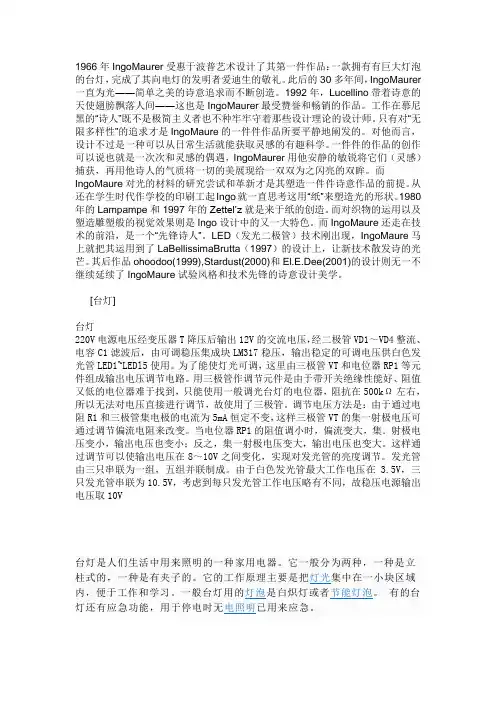

1966年IngoMaurer受惠于波普艺术设计了其第一件作品：一款拥有有巨大灯泡的台灯，完成了其向电灯的发明者爱迪生的敬礼。

此后的30多年间，IngoMaurer 一直为光――简单之美的诗意追求而不断创造。

1992年，Lucellino带着诗意的天使翅膀飘落人间――这也是IngoMaurer最受赞誉和畅销的作品。

工作在慕尼黑的“诗人”既不是极简主义者也不种牢牢守着那些设计理论的设计师。

只有对“无限多样性”的追求才是IngoMaure的一件件作品所要平静地阐发的。

对他而言，设计不过是一种可以从日常生活就能获取灵感的有趣科学。

一件件的作品的创作可以说也就是一次次和灵感的偶遇，IngoMaurer用他安静的敏锐将它们（灵感）捕获，再用他诗人的气质将一切的美展现给一双双为之闪亮的双眸。

而IngoMaure对光的材料的研究尝试和革新才是其塑造一件件诗意作品的前提。

从还在学生时代作学校的印刷工起Ingo就一直思考这用“纸”来塑造光的形状。

1980年的Lampampe和1997年的Zettel‟z就是来于纸的创造。

而对织物的运用以及塑造雕塑般的视觉效果则是Ingo设计中的又一大特色。

而IngoMaure还走在技术的前沿，是一个“先锋诗人”。

LED（发光二极管）技术刚出现，IngoMaure马上就把其运用到了LaBellissimaBrutta（1997）的设计上，让新技术散发诗的光芒。

其后作品ohoodoo(1999),Stardust(2000)和El.E.Dee(2001)的设计则无一不继续延续了IngoMaure试验风格和技术先锋的诗意设计美学。

[台灯]台灯220V电源电压经变压器T降压后输出12V的交流电压，经二极管VD1～VD4整流、电容C1滤波后，由可调稳压集成块LM317稳压，输出稳定的可调电压供白色发光管LED1~LEDl5使用。

为了能使灯光可调，这里由三极管VT和电位器RP1等元件组成输出电压调节电路。

双调光台灯电路原理图及常见故障维修方法
双调光如灯电路原理图及常见故障维修方法什么叫双调光台灯双调光台灯系在单调光的基础上，增加一只小功率灯泡，转动旋钮时首先接通电源开关，小灯泡点亮；继续旋钮时，大灯亮度逐渐增大而小灯亮度逐渐减小，反之亦然。

双调光灯电路图及工作原理典型的双调光蘑菇灯的电路原理如下图所示其工作原理是: 双调光台灯实际是两个单调光灯电路的合二为一，但两部分电路共用一只兼作电源开关的调光电位器RP1。

BCR1、BCR2分别为小、大灯回路的可控硅，SB1、SB2分别为两组调光电路的双向触发二极管；R3、C3与R4、R5分别构成各自单元的相位校正回路，用于可控硅导通角，拓宽调光控制范围；C2、C4决定可控硅导通角，当RP1的动臂调向图中的右则时，C4充电速度加快，BCR1的导通角减小，故小灯变暗、大灯变亮，反之亦然。

为减轻高次谐波的影响，电路中加入了
C1、C5与L的高次谐波吸收回路。

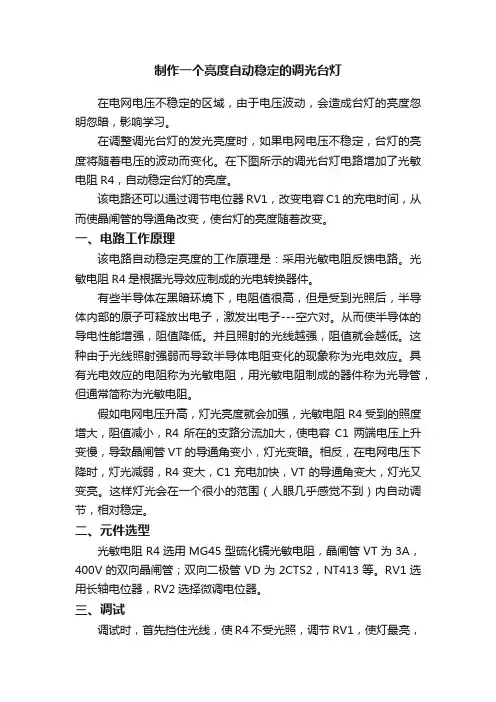

制作一个亮度自动稳定的调光台灯在电网电压不稳定的区域，由于电压波动，会造成台灯的亮度忽明忽暗，影响学习。

在调整调光台灯的发光亮度时，如果电网电压不稳定，台灯的亮度将随着电压的波动而变化。

在下图所示的调光台灯电路增加了光敏电阻R4，自动稳定台灯的亮度。

该电路还可以通过调节电位器RV1，改变电容C1的充电时间，从而使晶闸管的导通角改变，使台灯的亮度随着改变。

一、电路工作原理该电路自动稳定亮度的工作原理是：采用光敏电阻反馈电路。

光敏电阻R4是根据光导效应制成的光电转换器件。

有些半导体在黑暗环境下，电阻值很高，但是受到光照后，半导体内部的原子可释放出电子，激发出电子---空穴对。

从而使半导体的导电性能增强，阻值降低。

并且照射的光线越强，阻值就会越低。

这种由于光线照射强弱而导致半导体电阻变化的现象称为光电效应。

具有光电效应的电阻称为光敏电阻，用光敏电阻制成的器件称为光导管，但通常简称为光敏电阻。

假如电网电压升高，灯光亮度就会加强，光敏电阻R4受到的照度增大，阻值减小，R4所在的支路分流加大，使电容C1两端电压上升变慢，导致晶闸管VT的导通角变小，灯光变暗。

相反，在电网电压下降时，灯光减弱，R4变大，C1充电加快，VT的导通角变大，灯光又变亮。

这样灯光会在一个很小的范围（人眼几乎感觉不到）内自动调节，相对稳定。

二、元件选型光敏电阻R4选用MG45型硫化镉光敏电阻，晶闸管VT为3A，400V的双向晶闸管；双向二极管VD为2CTS2，NT413等。

RV1选用长轴电位器，RV2选择微调电位器。

三、调试调试时，首先挡住光线，使R4不受光照，调节RV1，使灯最亮，然后撤掉挡板，让R4受到光照，灯光应稍微变暗。

调整RV2，使这个变化不能太大，又不能没有，RV2经一次调整后不需要再调整。
