1.结构设计2.工作原理2.1磁流变液磁流变液是在1948 年被Rabinow,J.发明的一种由非磁性基液（如矿物油、硅油等）、微小磁性颗粒、表面活性剂（也称稳定剂）等组合而成的智能型流体材料。
在无磁场加入的条件下，磁流变液将表现为低粘度较强流动性的牛顿流体特性，加入磁场后，则会表现为高粘度低流动性的Bingham 流体特性。
非磁性基液是一种绝缘、耐腐蚀、化学性能稳定的有机液体。
基液所拥有的特征是：粘度较低，磁流变液在没有磁场加入的条件下表现为低粘度状态，这样能够较好的降低磁流变液的零场粘度；沸点高、凝固点较低，这样就可以确保磁流变液在温度变化波动较大的环境下工作依然可以保持较高的稳定性；较高的密度，能够保证磁流变液不会因沉降问题而无法正常使用；无毒无味、廉价，保障其安全性的同时做到能够广泛使用。
微小磁性颗粒是一种可离散、可极化的软磁性固体颗粒，其单位是微米数量级的。
其主要的特征有[5]：低矫顽力，对于已经磁化过的液体，加较小的磁场就能够使其恢复零磁场状态，即拥有较高的保磁能力；高磁导率，能够在弱磁场中获得较强的磁感应强度从而节约能量；磁滞回线狭窄、内聚力小；磁性颗粒的体积应相对大一些，用于存贮更多的能量。
表面活性剂是可以增加溶液或混合物等稳定性的化学物质。
在实际使用过程中，磁流变液比较容易出现沉降分层现象，所以需要在磁流变液中加入表面活性剂保证物理化学性能的平衡，减少分层、降低沉降。
2.2磁流变液的工作模式磁流变液在外加磁场影响下出现磁流变效应现象，改变流体的表观粘度、流动状态，从而改变剪切屈服应力等参数，使输出的阻尼力能够实时变化，达到所期望的目的。
现如今，磁路变液的一般工作模式有三类：流动式、剪切式及挤压式，如下图所示。
（a）流动式（b）剪切式（c）挤压式图1-3 磁流变液工作模式Fig. 1-3 MR fluid working mode流动式：如图1-3（a）所示，在两块固定静止的磁极板中间具有充足的磁流变液，对磁流变液施加一个压力使其流过两磁极板，其中，两极板之间外加了与磁流变液运动方向垂直的磁场。

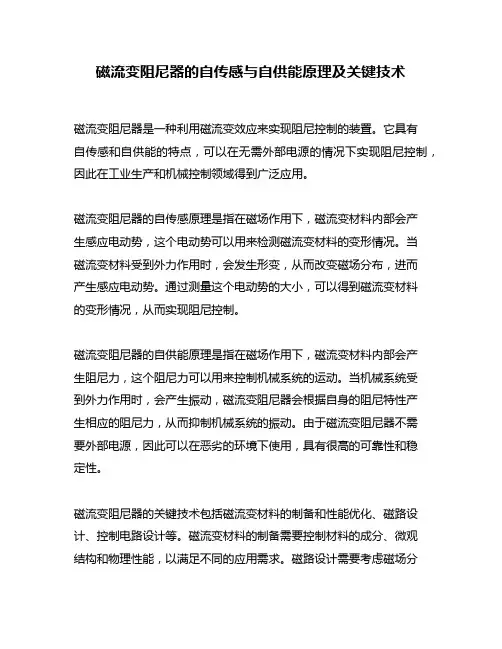

磁流变阻尼器的自传感与自供能原理及关键技术磁流变阻尼器是一种利用磁流变效应来实现阻尼控制的装置。
它具有自传感和自供能的特点，可以在无需外部电源的情况下实现阻尼控制，因此在工业生产和机械控制领域得到广泛应用。
磁流变阻尼器的自传感原理是指在磁场作用下，磁流变材料内部会产生感应电动势，这个电动势可以用来检测磁流变材料的变形情况。
当磁流变材料受到外力作用时，会发生形变，从而改变磁场分布，进而产生感应电动势。
通过测量这个电动势的大小，可以得到磁流变材料的变形情况，从而实现阻尼控制。
磁流变阻尼器的自供能原理是指在磁场作用下，磁流变材料内部会产生阻尼力，这个阻尼力可以用来控制机械系统的运动。
当机械系统受到外力作用时，会产生振动，磁流变阻尼器会根据自身的阻尼特性产生相应的阻尼力，从而抑制机械系统的振动。
由于磁流变阻尼器不需要外部电源，因此可以在恶劣的环境下使用，具有很高的可靠性和稳定性。
磁流变阻尼器的关键技术包括磁流变材料的制备和性能优化、磁路设计、控制电路设计等。
磁流变材料的制备需要控制材料的成分、微观结构和物理性能，以满足不同的应用需求。
磁路设计需要考虑磁场分布、磁场强度和磁场稳定性等因素，以确保磁流变阻尼器的阻尼特性稳定可靠。
控制电路设计需要考虑磁流变阻尼器的自供能和自传感特性，以实现精确的阻尼控制。
总之，磁流变阻尼器的自传感和自供能特性使其在工业生产和机械控制领域得到广泛应用。
磁流变阻尼器的关键技术包括磁流变材料的制备和性能优化、磁路设计、控制电路设计等，这些技术的不断发展和创新将进一步推动磁流变阻尼器的应用和发展。
磁流变阻尼器的自传感与自供能原理及关键技术一、引言磁流变阻尼器是一种利用磁流变效应实现阻尼控制的装置。
它具有自传感和自供能的特性，能够根据外部条件自动调节阻尼力的大小。
本文将详细探讨磁流变阻尼器的自传感与自供能原理及关键技术。
二、磁流变阻尼器的基本原理磁流变阻尼器由磁流变液、激磁线圈、传感器和控制系统等组成。
其基本工作原理是通过改变磁场的强度来调节磁流变液的流变性能，从而实现阻尼力的控制。
磁流变液是一种特殊的流体，其流变性能可以在外加磁场下发生明显变化。
当磁流变液处于无磁场状态时，其粘度较低，流动性能较好；而当磁流变液受到磁场作用时，其粘度会迅速增加，从而产生较大的阻尼力。
激磁线圈是磁流变阻尼器中的关键部件，通过控制激磁线圈的电流来改变磁场的强度。
当激磁线圈通电时，会产生一个磁场，使磁流变液发生流变性能的变化，从而产生阻尼力。
传感器用于感知外部条件的变化，如位移、速度等。
传感器将感知到的信号传输给控制系统，控制系统根据信号的变化来调节激磁线圈的电流，从而实现阻尼力的自动调节。
三、磁流变阻尼器的自传感原理磁流变阻尼器的自传感原理是指磁流变阻尼器能够通过传感器感知到外部条件的变化，并将这些变化转化为电信号，从而实现阻尼力的自动调节。
1.传感器感知外部条件的变化。
传感器可以感知到磁流变阻尼器所连接的结构的位移、速度等信息。
当结构发生位移或速度变化时，传感器会感知到这些变化，并将其转化为电信号。
2.电信号传输给控制系统。
传感器感知到的电信号会被传输给控制系统，控制系统会根据信号的变化来判断外部条件的变化情况。
3.控制系统根据信号的变化调节激磁线圈的电流。
控制系统会根据传感器感知到的信号的变化情况来调节激磁线圈的电流。
当外部条件发生变化时，控制系统会根据变化的情况来调节激磁线圈的电流，从而改变磁场的强度，进而调节阻尼力的大小。
4.阻尼力的自动调节。
通过控制系统调节激磁线圈的电流，磁流变阻尼器可以实现阻尼力的自动调节。

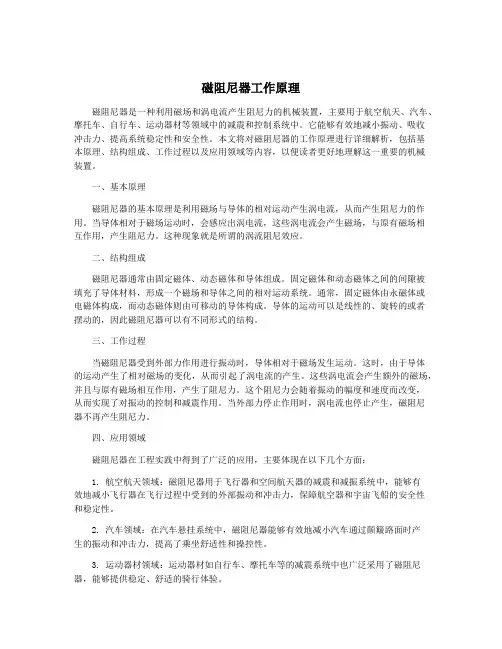

磁阻尼器工作原理磁阻尼器是一种利用磁场和涡电流产生阻尼力的机械装置，主要用于航空航天、汽车、摩托车、自行车、运动器材等领域中的减震和控制系统中。
它能够有效地减小振动、吸收冲击力、提高系统稳定性和安全性。
本文将对磁阻尼器的工作原理进行详细解析，包括基本原理、结构组成、工作过程以及应用领域等内容，以便读者更好地理解这一重要的机械装置。
一、基本原理磁阻尼器的基本原理是利用磁场与导体的相对运动产生涡电流，从而产生阻尼力的作用。
当导体相对于磁场运动时，会感应出涡电流，这些涡电流会产生磁场，与原有磁场相互作用，产生阻尼力。
这种现象就是所谓的涡流阻尼效应。
二、结构组成磁阻尼器通常由固定磁体、动态磁体和导体组成。
固定磁体和动态磁体之间的间隙被填充了导体材料，形成一个磁场和导体之间的相对运动系统。
通常，固定磁体由永磁体或电磁体构成，而动态磁体则由可移动的导体构成。
导体的运动可以是线性的、旋转的或者摆动的，因此磁阻尼器可以有不同形式的结构。
三、工作过程当磁阻尼器受到外部力作用进行振动时，导体相对于磁场发生运动。
这时，由于导体的运动产生了相对磁场的变化，从而引起了涡电流的产生。
这些涡电流会产生额外的磁场，并且与原有磁场相互作用，产生了阻尼力。
这个阻尼力会随着振动的幅度和速度而改变，从而实现了对振动的控制和减震作用。
当外部力停止作用时，涡电流也停止产生，磁阻尼器不再产生阻尼力。
四、应用领域磁阻尼器在工程实践中得到了广泛的应用，主要体现在以下几个方面：1. 航空航天领域：磁阻尼器用于飞行器和空间航天器的减震和减振系统中，能够有效地减小飞行器在飞行过程中受到的外部振动和冲击力，保障航空器和宇宙飞船的安全性和稳定性。
2. 汽车领域：在汽车悬挂系统中，磁阻尼器能够有效地减小汽车通过颠簸路面时产生的振动和冲击力，提高了乘坐舒适性和操控性。
3. 运动器材领域：运动器材如自行车、摩托车等的减震系统中也广泛采用了磁阻尼器，能够提供稳定、舒适的骑行体验。
磁流变阻尼器简介磁流变阻尼器（Magneto-Rheological Damper，简称MR阻尼器）是一种利用电磁效应来调节阻尼力的装置。
它由磁流变液、激磁线圈、控制系统等组成。
MR阻尼器在汽车、建筑物、桥梁等工程领域中广泛应用，可以实现对结构物或装置的精确控制和调节。
原理MR阻尼器的工作原理基于磁流变液的特殊性质。
磁流变液是一种具有磁致变色性的特殊材料，在无磁场作用下呈流动性，而在磁场作用下则呈现出高阻尼特性。
利用这一特性，MR阻尼器可以通过控制磁场的强弱来调节阻尼力。
在MR阻尼器中，激磁线圈产生磁场，使得磁流变液发生磁致变色。
当有外力作用于结构物或装置时，磁流变液的微粒间会发生相互碰撞和摩擦，产生阻尼力，从而减缓结构物或装置的振动或运动。
通过调节激磁线圈的电流，可以控制磁场的强度，进而达到调节阻尼力的目的。
优势快速响应由于磁流变液具有快速响应的特性，MR阻尼器的响应速度非常快。
它可以在毫秒级别内调节阻尼力，以适应不同的振动频率和振幅变化。
调节范围广MR阻尼器的阻尼力可以进行广泛的调节，可以实现从低阻尼到高阻尼的连续变化。
这使得它在不同应用场景下都有良好的适应性。
精确控制通过电流的控制，可以精确地操控MR阻尼器的阻尼力。
这种精确控制性能使得MR阻尼器在需要精确控制和调节的场景中具有优势。
高可靠性MR阻尼器由于不使用机械可动部件，因此没有摩擦、磨损问题，具有较高的可靠性和耐久性。
同时，它的结构简单，易于维护。
应用领域汽车工业在汽车悬挂系统中，MR阻尼器可以调节车辆的悬挂刚度和减震效果，提升行驶的舒适性和稳定性。
它可以根据路况的变化来实时调节悬挂系统，提供更好的悬挂效果。
建筑工程在高层建筑或桥梁结构中，MR阻尼器可以减少结构物的振动幅度，提高结构的抗风、抗地震能力。
它可以根据外部风力或地震波的变化来调节阻尼力，实现对结构物的精确控制。
航空航天在航空航天领域，MR阻尼器可以用于飞机的减振系统，减少机身的振动，提高乘客的舒适感。
磁流变阻尼器磁流变阻尼器又称MR阻尼器。
一、基本介绍MR阻尼器是近十年出现的一种新型的结构半主动控制装置。
这种阻尼器具有结构简单、阻尼力连续逆顺可调并目_可调范围大、响应快、良好的温度稳定性以及可与微机控制结合等优良特性}fu受到广泛关注。
目前，MR 阻尼器已在车辆悬挂系统、斜拉桥拉索振动控制、海洋平台结构的减振及高层建筑的隔振等方面得到了初步的应用，展现出了良好的应用前景。
MR阻尼器是一种问世不久的新型阻尼器，具有阻尼力大小可控、体积小、响应快的优点。
目前市场上供应的MR阻尼器均为电流调节式，如美国LORD公司的RD-1005型MR阻尼器，该阻尼器由磁流变液、活塞、线圈、外缸等组成，作用在阻尼器两端的往复外力推动活塞，活塞两端的磁流变液通过活塞上的节流孔往复流动。
二、分类磁流变液在MR阻尼器内的运动，一般可近似等同一个无限大平行平板间的几种不同形式。
根据流体的受力状态和流动特点的不同，MR阻尼器主要分为阀式、剪切式、剪切阀式和挤压流动式。
（1）阀式:这种阻尼器的特点是通过迫使磁流变液通过一对固定极板间隙Ifu产生阻尼。
（2）剪切式:这种装置在工作过程中，上下极板以相对速度v平行运。
（3）剪切阀式:剪切阀式MR阻尼器内的磁流变液既像阀式MR阻尼器内的磁流变液那样受到挤压被迫通过两极板，又像剪切式MR阻尼器内的磁流变液那样受到两极板相对运动时产生的剪切作用。
（4）挤压流动式:磁流变液装置还可以设计成两极板以相对速度v作接近或拉开运动形式的挤压流动式MR阻尼器，它迫使流体向与极板运动速度垂直的方向流动。
不过由于这种类型的减振设备存在一些缺点受到一定的限制，如磁路设计比较复杂和此类设备的工作原理决定了磁路间隙受场强设计的限制不可能太大等。
因此，这种减振器只适合十振幅不大的减振对象。
三、工作原理当线圈内的电流增大，节流孔内磁场就会增强，磁流变液流过节流孔的阻力随之增大，使得阻尼器输出的阻尼力增大，反之，电流减小，阻尼力也减小。
安徽机电职业技术学院毕业论文浅析磁流变阻尼器工作原理系别专业班级姓名学号2013 ～ 2014 学年第一学期目录摘要 (Ⅰ)第一章绪论 (1)1.1课题背景 (2)1.2磁流变技术的研究与发展 (4)第二章磁流变阻尼器工作原理及结构模式 (7)2.1磁流变阻尼器的工作模式 (7)2.2磁流变阻尼器的基本结构 (7)2.3磁流变减震器的构造及工作原理图 (11)第三章磁流变阻尼器的设计 (13)3.1磁流变阻尼器设计准则 (13)3.2磁流变阻尼器的结构参数的计算 (13)3.3磁流变阻尼器的优化设计 (15)第四章磁流体阻尼器在车辆上的具体应用 (18)4.1磁流变阻尼器在悬架系统中的应用和发展情况 (18)4.2磁流体阻尼器在车辆半主动悬架上的应用 (19)4.3可调磁流体阻尼器的发展 (19)摘要磁流变液（Magnetorheological Fluid简称MRF）是一种智能材料。
在磁场作用下，它能在液态和类固态之间进行快速转化。
同时转化的过程是可控、可逆的。
具有在外加磁场作用下快速可逆地改变流体性能的特点。
磁流变液与过去常用的电流变液相比，具有许多优点: （1）屈服应力更大（2)温度范围宽（3）稳定性好（4）在装置中用量较小，使用装置紧凑、质量更轻（5)安全性高，因而可以广泛应用于航空航天、机械工程、汽车工程、精密加工工程、控制工程等领域。
本文研究了磁流变磁流变液材料的组成、磁流变液效应及其主要特征、磁流变液的主要性能的基础上，在根据阻尼力的要求和机械设计基本理论，确立了磁流变阻尼器的基本结构参数尺寸及主要部件的选用，并以此为基础进行了磁路设计，得出了活塞的磁路结构。
在机械设计基本理论的指导下，计算得出磁流变阻尼器的结构参数尺寸，并应用AutoCAD制图软件，画出了磁流变阻尼器的装配图，分析影响磁流变阻尼器工作性能的主要因素。
本文同时研究了磁流变阻尼器的工作原理，先对磁流变液和磁流变阻尼器的发展及应用趋势及其在汽车悬架控制技术中的应用发展情况进行研究。
磁流变阻尼器工作原理
磁流变阻尼器是一种利用磁流变效应来控制阻尼力的装置。
其工作原理是通过改变流体中的磁场强度来改变流体的流变性质，从而控制阻尼器的阻尼力。
磁流变阻尼器由外壳、流体、电磁线圈和磁芯等部分组成。
当通过电磁线圈中通电时，会在磁芯中产生一个磁场。
流体中的磁流变材料是由微小的磁性粒子悬浮在流体中构成的，通过调节电磁线圈的电流，可以改变流体中的磁场强度，进而改变磁流变材料的排列结构和相互作用力。
当磁流变阻尼器不通电时，流体中的磁流变材料呈现出自由流动状态，阻尼器的阻尼力较小。
而当电磁线圈通电时，磁流变材料会在磁场的作用下排列成链状结构，形成各粒子间的相互作用力，使流体的流变性质发生变化，从而使阻尼器的阻尼力增加。
阻尼力的大小可以通过调节电磁线圈的电流来控制。
磁流变阻尼器通过改变磁场强度来调节阻尼力的特性，可以广泛应用于工程领域，例如汽车制动系统、建筑结构减震装置、振动控制设备等。
它具有响应快、阻尼力可调、无污染等特点，因此在许多应用场景中得到了广泛应用。

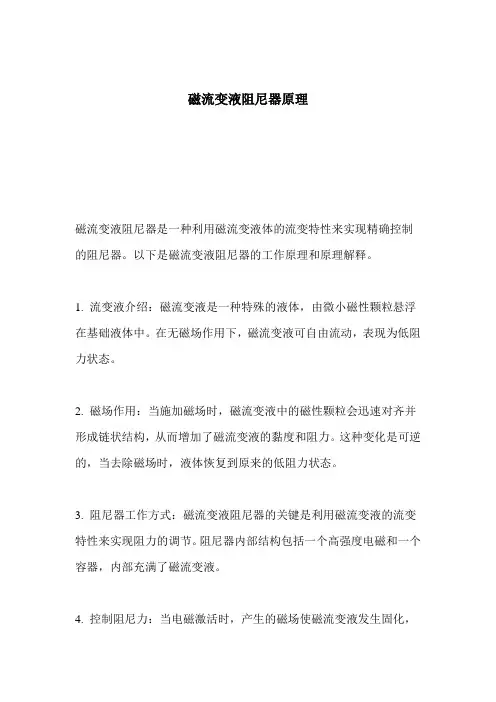

磁流变液阻尼器原理
磁流变液阻尼器是一种利用磁流变液体的流变特性来实现精确控制的阻尼器。
以下是磁流变液阻尼器的工作原理和原理解释。
1. 流变液介绍：磁流变液是一种特殊的液体，由微小磁性颗粒悬浮在基础液体中。
在无磁场作用下，磁流变液可自由流动，表现为低阻力状态。
2. 磁场作用：当施加磁场时，磁流变液中的磁性颗粒会迅速对齐并形成链状结构，从而增加了磁流变液的黏度和阻力。
这种变化是可逆的，当去除磁场时，液体恢复到原来的低阻力状态。
3. 阻尼器工作方式：磁流变液阻尼器的关键是利用磁流变液的流变特性来实现阻力的调节。
阻尼器内部结构包括一个高强度电磁和一个容器，内部充满了磁流变液。
4. 控制阻尼力：当电磁激活时，产生的磁场使磁流变液发生固化，
从而提高了阻力。
通过调节电磁激活的强度，可以精确地控制阻尼器的阻尼力大小。
阻尼力可以根据需求进行实时调整。
5. 应用领域：磁流变液阻尼器被广泛应用于工程、汽车和航空航天等领域。
在工程领域，它可用于减震、减振和振动控制系统；在汽车领域，它可用于改善悬挂系统和车辆稳定性；在航空航天领域，它可用于控制机翼和舵面的运动。
磁流变液阻尼器利用磁性颗粒在磁场作用下的排列，从而实现阻尼力的调节。
通过精确控制电磁激活，可以改变阻尼器的阻尼特性，使其适应不同的工程需求。
这种原理和特性使得磁流变液阻尼器成为一种高效、精确和可调节的阻尼控制装置。
磁流变阻尼器拟静力力学特性及力学模型【摘要】这篇文章围绕磁流变阻尼器展开研究，首先介绍了磁流变阻尼器的基本概念和研究背景，然后深入探讨了磁流变阻尼器的原理、拟静力力学特性和力学模型，同时结合实验验证和数值模拟进行分析。
在文章探讨了磁流变阻尼器在工程中的应用前景和发展趋势，总结了磁流变阻尼器在减震减振方面的潜力和价值。
通过这篇文章可以更全面地了解磁流变阻尼器的原理和特性，为进一步研究和应用提供了重要参考。
【关键词】磁流变阻尼器，拟静力力学特性，力学模型，实验验证，数值模拟，应用前景，发展趋势。
1. 引言1.1 磁流变阻尼器概述磁流变阻尼器是一种利用磁流变材料特性，通过改变磁场强度来控制材料的阻尼特性的装置。
磁流变阻尼器通常由固定部件、活动部件、磁场控制系统和磁流变液组成。
当磁场施加在磁流变液上时，磁流变液的粘度会发生变化，从而改变了阻尼器的阻尼特性。
磁流变阻尼器具有响应速度快、可控性强、无摩擦、无噪音等优点，被广泛应用于建筑、汽车、航空航天等领域。
随着科技的不断进步，磁流变阻尼器的研究和应用也在不断深入，为工程领域提供了新的解决方案。
磁流变阻尼器的概述为我们提供了了解其工作原理和应用前景的基础，为接下来对其拟静力力学特性、力学模型以及实验验证等方面的探讨奠定了基础。
1.2 研究背景磁流变阻尼器主要通过磁场的调节作用来实现对结构振动的控制，其减振效果与施加的磁场强度以及流体的磁流变特性密切相关。
磁流变阻尼器的拟静力力学特性的研究对于优化磁流变阻尼器的设计和应用至关重要。
通过建立磁流变阻尼器的力学模型，可以更好地理解磁流变阻尼器的工作原理和减振机制，为其在工程中的应用提供理论依据。
实验验证和数值模拟也是研究磁流变阻尼器的重要手段，可以验证理论模型的准确性，并为实际工程应用提供可靠的数据支持。
2. 正文2.1 磁流变阻尼器的原理磁流变阻尼器的原理是基于磁流变材料的特性实现的。
磁流变材料是一种特殊的材料，其特点是在外加磁场的作用下，其物理性质会发生可逆变化。
深⼊理理解磁流变阻尼器的⼯作原理深⼊理解磁流变阻尼器的3种⼯作模式磁流变液（MRF）是⼀种新型的智能材料。
之所以称之为智能材料，主要体现在其特性上，也是其中⼀些优越于电流变材料的⼀些属性。
鉴于⽬前⼤多数的关于磁流变材料的应⽤都是与电流变材料（ER）相⽐较，在这⾥，我们只是简单的将MR与ER做对⽐。
⼀般应⽤MR做材料的应⽤主要是考虑到MR以下⼏个重要特征：1、磁流变效应：这个也是MR应⽤的理论基础。
具体来说就是磁流变液的流动特性会随着所加磁场⽽变化。
在未加磁场的时候，磁流变液表现为液体状态，⽽⼀旦加⼊磁场，磁流变液中随机分布的极化粒⼦沿磁场⽅向成链状或柱状结构，表现为固体状态，并且⼀个变化的过程⾮常短暂（毫秒级）。
⽽且由液体状态转变为固体状态的过程是可逆的。
⼀旦磁场消除，磁流变液⼜会回到液体状态。
2、对杂质污染不敏感。
磁流变液中可能会有的杂质（⽐如⽔）对磁流变效应的影响不⼤。
应⽤这个特点就能够对磁流变液进⾏⼴泛的应⽤了。
3、磁流变液的相对⼯作温度范围相对⽐较⼤。
⼀般来说，可能在-40-150摄⽒度之间。
这个温度范围已经能满⾜很多应⽤的需求。
4、使磁流变液⼯作的电压相对⽐较⼩。
⼤概只要12-24V的电压。
在以上特征基础知识之上，下⾯说下基于磁流变液技术的阻尼器的常⽤3种⼯作模式，⾸先给出这三种模式的原理图，从左到右分别为流动模式（flow mode）、剪切模式（shear mode）和挤压模式（squeeze mode），这三种模式都是应⽤流体⼒学中的平板模型原理。
1、流动模式：所谓流动模式是指两极板固定不动，两极板之间充满磁流变液，在垂直加载于两极板之间的磁场作⽤下，磁流变液的流变特性发⽣改变，从⽽使推动磁流变液流动的活塞所受的阻⼒发⽣变化，从⽽达到利⽤外加磁场控制阻尼⼒的⽬的。
2、剪切模式：所谓剪切模式则是指在⼯作过程中，两极板不固定⽽是在不断的运动，这两个运动的极板之间充满磁流变液，在外加垂直磁场的作⽤下，磁流变液的流动特性发⽣变化，从⽽使推动极板运动的活塞所受的阻⼒发⽣变化，达到外加磁场控制阻尼⼒的⽬的。
磁流变材料阻尼器的结构设计与性能研究磁流变材料阻尼器是一种先进的阻尼器，在波浪荡漾、地震或机械振动等方面有广泛的应用。
它能够通过施加磁场来改变其内部阻尼阻力，以达到减振和减震的效果。
在本文中，我们将探讨磁流变材料阻尼器的设计和性能研究。
一、磁流变材料阻尼器的工作原理磁流变材料阻尼器的工作原理基于其材料本身的特性。
其外观类似于一个圆柱形的管子，内部则填充有磁流变材料。
当施加磁场时，磁流变材料会发生磁致变形，从而改变管子内部的液体位置和流动。
在运动过程中，液体会产生阻力，从而达到减震和减振的作用。
二、磁流变材料阻尼器的性能研究磁流变材料阻尼器的性能研究涉及到其结构设计和使用效果。
以下是该阻尼器的性能分析：1、阻尼器的结构设计阻尼器的结构设计对其性能具有重要影响。
通常，设计者会考虑以下主要因素：外部形状、内部填充材料和磁场生成器。
以外部形状为例，可以设计成不同形状，如梯形、V形或菱形。
这些形状对于磁流变材料的分布和内部阻尼效果具有明显的影响。
此外，内部填充材料的选择也至关重要，不同的材料具有不同的粘度和导电性能，因此对阻尼器的实际性能会产生重要的影响。
2、使用效果的测试除了设计结构以外，测试阻尼器的使用效果同样至关重要。
例如，可以通过实验来测量阻尼器在减震和减振方面的效果以及其对于振动频率和波形的响应。
此外，还可以对阻尼器的耐久性进行测试，以确保其能够在长时间内稳定工作。
三、磁流变材料阻尼器的应用磁流变材料阻尼器广泛应用于工业和车辆领域，如摩托车减震器、建筑物和桥梁结构减震器、汽车悬挂器等等。
在汽车领域，磁流变材料阻尼器已经被广泛应用于各大汽车制造商的高端品牌车型。
例如，美国福特公司的F-150皮卡车已经采用了该技术。
磁流变材料阻尼器可以大幅度提高车辆的行驶舒适性和安全性，从而更好地吸引消费者。
四、结论磁流变材料阻尼器是一项重要的技术，其在各大领域的应用也正在不断增加。
设计良好的阻尼器不仅可以提高机器和设备的性能，还可以减少因振动产生的损坏和磨损。
第二章磁流变阻尼器的基本原理和结构2.1 磁流变阻尼器的工作模式磁流变技术研究的一个重要目标是利用磁流变液在外磁场作用下改变流变特性这一特点，开发各种用途的磁流变阻尼器，MR阻尼器的工作模式有下列几种:（1）压力驱动模式或流动模式。
如图 2.1（a）所示，这是目前应用最多的一种工作模式。
其原理，磁流变液在压力作用下通过固定的磁极，磁流变液流动的方向与磁场方向垂直，可通过改变励磁线圈的电流控制磁场的变化，使得磁流变液的流动性能发生变化，从而使磁流变阻尼器的阻尼力发生变化。
该系统可用于伺服控制阀，阻尼器和减震器。
（2）直接剪切模式。
如图 2.1（b）所示，只有一个磁极固定，另一个磁极作平行于固定磁极的运动或绕固定磁极旋转，磁流变液在可移动磁极的作用下通过可控磁场，同样磁场方向垂直于磁流变流体流动，适合于磁极运动的使用场合。
这种系统可用于离合器，制动器，锁紧装置和阻尼器等磁流变器件。
（3）挤压模式。
如图 2.1（c）所示，磁极移动方向与磁场方向相同，磁场方向与磁流变液的流动方向垂直，磁流变液在磁极运动时同时受到挤压和剪切作用。
磁流变液在磁极压力的作用下向四周流动磁极移动位移较小，磁流变液产生的阻尼力较大，可应用于低速小位移(一般少于lmm )、大阻尼力的磁流变阻尼器和减振设备等。
这一模式中不均匀磁场导致悬浮颗粒聚集，阻尼力随时间不断增长，无法实现对振动的稳定控制[10]。
(a). 压力驱动或流动模式(b). 剪切模式(c). 挤压模式图2.1磁流变流体的基本工作模式Fig.2.1 Basic working modes for MR fluid2.2 磁流变阻尼器的基本结构2.2.1 磁流变阻尼器的结构分析磁流变阻尼器是通过改变控制装置的参数来实现对结构的可调控制,其主要特点是所需外加能量很少、装置简单、不易失稳，摒弃了被动控制和主动控制的缺点，兼顾了它们的优点。
磁流变阻尼器可在一定的范围内通过调整磁场强度来调整减振器的阻尼系数，实现振动的半主动控制。
电磁阻尼知识点总结电磁阻尼是一种可以通过电磁力来减缓运动物体速度的技术。
它在很多领域都有重要的应用，包括车辆制动系统、振动控制和工程结构减震等。
本文将对电磁阻尼的基本原理、应用和发展前景进行详细介绍。
一、电磁阻尼的基本原理电磁阻尼是一种利用电和磁的相互作用来减缓物体运动的技术。
其基本原理是当运动物体经过磁场时，磁感线会产生感应电流，这些感应电流会产生一个与运动方向相反的磁场，从而对运动物体产生阻力。
这种效应可以通过洛伦兹力的原理来解释，即当电流通过导体时，会受到磁场的作用而产生力的作用，从而产生阻力。
二、电磁阻尼的基本结构电磁阻尼系统的基本结构包括磁场产生器、感应电流探头和控制系统。
磁场产生器通常是一个磁体，它能产生一个强磁场，感应电流探头则是安装在运动物体上，用来接收磁感线并产生感应电流。
控制系统用来控制磁场产生器的工作状态，从而调节阻尼力的大小。
三、电磁阻尼的应用电磁阻尼在很多领域都有重要的应用。
例如，在车辆制动系统中，可以利用电磁阻尼来产生制动力，从而减缓车辆的速度。
在振动控制领域，电磁阻尼可以用来减缓机械振动，从而提高机械系统的稳定性和精度。
在建筑工程中，可以利用电磁阻尼来减震，从而提高建筑物的抗震能力。
四、电磁阻尼的发展前景随着科学技术的不断发展，电磁阻尼技术也在不断取得进步。
未来，电磁阻尼技术有望在更多领域得到应用，例如在航空航天领域，可以利用电磁阻尼来减缓飞行器的速度和减小空气阻力，从而提高飞行器的燃油效率。
此外，电磁阻尼还可以用于新能源领域，例如利用电磁阻尼来减缓风力发电机的转速，从而提高发电效率。
总之，电磁阻尼是一种非常重要的技术，它可以通过电和磁的相互作用来减缓运动物体的速度。
电磁阻尼在很多领域都有重要的应用，未来有望在更多领域得到应用。
我们相信通过不断的研究和开发，电磁阻尼技术一定会取得更大的进步，并为人类社会的发展做出更大的贡献。
磁阻尼器工作原理
磁阻尼器是一种常见的液压控制元件，用于控制机械系统的动态过程。
它的工作原理基于液体的黏性阻力和磁力的作用。
磁阻尼器通常由一个旋转部件和一个固定部件组成，旋转部件连接到机械系统中需要控制的部件上，而固定部件则与机械系统的框架连接。
当机械系统发生运动时，旋转部件带动液体（通常是油）随着旋转运动。
液体通过在通道中流动来消耗机械系统的能量。
此时，磁场被应用于液体，通过磁力作用于流动的液体分子。
液体分子的相互作用产生的黏性阻力将会抑制液体的流动速度，从而消耗机械系统的动能。
通过调整磁阻尼器中的磁场强度，可以控制液体受到的磁力大小，从而控制液体的黏性阻力。
这样，可以通过改变磁场的强度来调节磁阻尼器的阻尼效果，从而控制机械系统的运动速度和阻尼特性。
总之，磁阻尼器的工作原理是利用液体的黏性阻力和通过磁场施加在液体上的磁力作用来控制机械系统的动态过程，从而实现阻尼效果的调节。
第二章磁流变阻尼器的基本原理和结构
2.1 磁流变阻尼器的工作模式
磁流变技术研究的一个重要目标是利用磁流变液在外磁场作用下改变流变特性这一特点，开发各种用途的磁流变阻尼器，MR阻尼器的工作模式有下列几种:
（1）压力驱动模式或流动模式。
如图 2.1（a）所示，这是目前应用最多的一种工作模式。
其原理，磁流变液在压力作用下通过固定的磁极，磁流变液流动的方向与磁场方向垂直，可通过改变励磁线圈的电流控制磁场的变化，使得磁流变液的流动性能发生变化，从而使磁流变阻尼器的阻尼力发生变化。
该系统可用于伺服控制阀，阻尼器和减震器。
（2）直接剪切模式。
如图 2.1（b）所示，只有一个磁极固定，另一个磁极作平行于固定磁极的运动或绕固定磁极旋转，磁流变液在可移动磁极的作用下通过可控磁场，同样磁场方向垂直于磁流变流体流动，适合于磁极运动的使用场合。
这种系统可用于离合器，制动器，锁紧装置和阻尼器等磁流变器件。
（3）挤压模式。
如图 2.1（c）所示，磁极移动方向与磁场方向相同，磁场方向与磁流变液的流动方向垂直，磁流变液在磁极运动时同时受到挤压和剪切作用。
磁流变液在磁极压力的作用下向四周流动磁极移动位移较小，磁流变液产生的阻尼力较大，可应用于低速小位移(一般少于lmm )、大阻尼力的磁流变阻尼器和减振设备等。
这一模式中不均匀磁场导致悬浮颗粒聚集，阻尼力随时间不断增长，无法实现对振动的稳定控制[10]。
(a). 压力驱动或流动模式(b). 剪切模式(c). 挤压模式
图2.1 磁流变流体的基本工作模式
Fig.2.1 Basic working modes for MR fluid
2.2 磁流变阻尼器的基本结构
2.2.1 磁流变阻尼器的结构分析
磁流变阻尼器是通过改变控制装置的参数来实现对结构的可调控制, 其主要特点是所需外加能量很少、装置简单、不易失稳，摒弃了被动控制和主动控制
的缺点，兼顾了它们的优点。
磁流变阻尼器可在一定的范围内通过调整磁场强度来调整减振器的阻尼系数，实现振动的半主动控制。
阻尼器与减振器在极大程度上是相似的，譬如阻尼力、阻尼比等，然而，阻尼器与减振器还是有本质的区别。
阻尼器主要考虑用阻尼力来耗散动能、冲击，不用考虑回复力，当然一部分阻尼器是自身具有回复力的，这本身就是一种柔性的可回复阻尼或减振器，如弹簧、橡胶垫等。
而磁流变阻尼器兼顾以上因素，同时还具有一定的连续工作能力，同时磁流变阻尼器还并联一部分橡胶使得在工作状态下发生剪切位移时，产生一个回复力来使磁流变阻尼器回复到中心位置。
并且，油缸底部还串联一部分橡胶作为缓冲其冲击载荷。
本文试验中所选用的磁流变阻尼器，由活塞、缸筒和磁流变液构成的阻尼－弹性部分和橡胶复位元件组成，根据其工作原理可以将它视为一个Maxwell 模型元件与另一弹簧并联而成的标准线形固体模型[11]。
Maxwell 模型是将一个弹簧和一个牛顿阻尼器串联起来，如图2.1.1所示：
图2.1.1 Maxwell 模型
Fig 2.1.1 Model of Maxwell
弹簧的伸长为ε，由虎克定律
/s E εσ=确定；阻尼器的速率d ε由牛顿阻尼定律/d εση=决定，这里η为牛顿阻尼系数。
显然有
s d εεε=+ （2-1） 对式（2-1）微分, 并应用虎克定律和牛顿阻尼定律得到：
E σσεη+= （2-2）
或可改写成 E ησσηε
+
=（2-3）
式（2-3）中m E ητ=
称为Maxwell 模型的松弛时间。
因此，本文试验中所采用的磁流变阻尼器力学模型就可以近似看成如图2.2所示，对Maxwell 模型元件有式表示的下述关系：
11E σσεη=+ （2-4）
由平衡方程及变形协调条件显然有
12E σσε=- （2-5）
微分式（3-5）代入式（3-4），得到
1221/(1/)E E E E σησεηε+=++ （2-6）
式中1/E ετη=、1211()E E σστη+=+称为标准线形固体的松弛时间。
图2.2.2 磁流变阻尼器的动力学模型
Fig 2.2.2 Dynamic model of MR damper
2.2.2 磁流变阻尼器的结构
磁流变阻尼器的结构如下图所示，图3.3为三维结构图；图3.4为二维结构图；图3.5为磁流变阻尼器实物图。
图3.3 磁流变阻尼器三维结构图
Fig3.3 Three-dimensional drawing of MR
1. 圆螺母
2. 弹簧垫圈
3. 铜套
4. 端盖
5. 活塞杆
6. 线圈
7. V 型密封圈
8. 下支撑板组合 9. 橡胶 10. 导柱 11. 工作缸 12. o 型橡胶密封圈 13. 上支撑板组合
图3.5 磁流变阻尼器实物图 Fig3.5 The real picture of MR vibration damper
图3.4 磁流变阻尼器结构图 Fig3.4 Drawing of MR vibration damper
由图3.3~图3.5可看出：磁流变阻尼器主要采用橡胶减振与磁流变减振相结合的复合减振模式，它由磁流变减振和橡胶减振两部分构成，磁流变装置和橡胶装置以并联的方式达到总体的减振效果。
橡胶减振部分属于剪切式工作方式。
整个装置的结构主要由上支撑板组合（13）、下支撑板组合（8）、活塞杆（5）、工作缸（11）、橡胶（9）以及附属零件组成，其中活塞杆（5）与上支撑板组合（13）固定，工作缸（11）通过橡胶（9）与下支撑板组合（8）固定，橡胶一方面用来产生阻尼，另一方面起剪切复位的作用；减振器的两个支撑板组合分别与待减振装置的两个部分联接，当减振器工作时，两个支撑板组合沿工作缸轴线方向平行移动，这样活塞杆和工作缸之间会产生相对运动，通过改变活塞杆上激励线圈的工作电流，来改变磁场回路的磁场强度，从而达到改变减振器阻尼力大小的目的。
当磁流变阻尼器具体实施到待减振系统中时，磁流变阻尼器分别通过两侧板和待减振装置相连，当待减振装置工作振动时，带动磁流变阻尼器的两个侧板沿缸体轴线方向平行剪切移动，由于侧板（1）与活塞杆（5）相连，侧板（2）与工作缸（14）相连，这样活塞杆（5）和工作缸（14）之间会产生相对运动，当活塞杆（5）上激励线圈通以电流时，磁流变阻尼器的磁路部分将产生磁场，在磁场的作用下，工作缸（14）内的磁流变液的粘度增大，从而增大其刚度，达到减振的目的。
对于不同工况，由待减振装置的振动使装在其上的传感器产生信号，然后通过模数转换器A/D对传感器的信号进行采集，控制器对A/D所采集的振动信号分析计算出减振器所需输出的最佳阻尼力，随后根据减振器的阻尼力模型可以方便的计算出励磁线圈所需的电流大小，控制器根据所得参数输出相应的控制信号至数模转换电路D/A，D/A将数字信号转换成模拟信号，然后使该控制信号通过功率放大器，最后使励磁线圈的电流获得最佳值。
当励磁线圈的电流改变后，由线圈产生的磁场强度随之发生改变，从而导致阻尼孔的磁流变液的粘度相应变化，最终导致了减振器输出阻尼力的改变，实现智能减振的效果。
2. 3. 2磁流变液的选用
(a)磁流变液的流变效应是一种可逆变化，它具有磁化和退磁两种可能性，所以选择的磁流变液的磁滞回线必须狭窄，从而使内聚力较小，磁导率较大，尤其须使磁导率的初始值和极大值尽量地大;
(b)磁流变液应具有较大的磁饱和，以使得尽可能大的“磁流”通过悬浮液体的横截面，为颗粒间的相互作用提供更多能量;
(c)悬浮液中强磁性颗粒的分布必须均匀，且应保持分布率不变，以使磁流变液具有很好的磁化特性;
2.3 本章小结
本章介绍了磁流变阻尼器的几种常用工作模式，包括流动模式、剪切模式、挤压模式以及混合模式，对它们的工作原理进行了简要地说明。
然后介绍磁流变阻尼器的基本结构，说明了各种结构的阻尼器的应用范围和优缺点。
