浇注操作规程

真空浇注工安全操作规程

为确保真空浇注工的安全，避免事故的发生，制定并执行以下真空浇注工安全操作规程：

一、准备工作

1.在进行真空浇注前，必须先确认是否已经完成了全部的安全预防措施，并进行原料材料的准备，检查各种设备是否操作正常，是否有异常情况。

2.在准备设备时，在操作之前，必须先进行检查和维护，特别是对于有冒烟状况的设备，必须先解决问题，确保设备处于正常状态。

3.在开始操作前要戴上相应的防护装备，如安全帽、安全鞋、手套等。

二、真空浇注操作

1.在进行真空浇注操作时，必须先检查设备的真空度是否达标，并对预热设备进行预热。

2.在操作前，必须先将料桶安装在设备的指定位置，并保证固定牢固。

3.在操作时，必须按照标准操作流程来进行操作，不得随意更改，防止出现危险情况。

4.在进行操作时，必须时刻注意设备的运行状态，注意设备是否发生异常现象。

5.在真空浇注过程中，必须保持清醒，不得饮酒或饮用饮料。

6.如果发现设备出现异常情况，必须立即停止操作，进行检查和维修，并上报相关领导和技术人员。 三、维护保养

1.在操作结束后，必须对设备进行清洁，保证设备的卫生和整洁。

2.必须每年进行定期检查，对设备进行维护和保养，检查设备的运行状态是否正常。

3.对于发现设备出现问题或磨损严重的设备要及时更换或修理。

4.对于具有危险性的部件，必须进行定期更换或维修。

四、其他注意事项

1.在操作前，必须了解设备的作业规程和操作流程，并按照标准操作流程进行操作。

2.严禁无证操作，必须具有相应的操作资格和相关证书。

3.在操作过程中，必须保持沉着冷静的心态，杜绝因为工作失误和个人情绪影响工作。

4.在工作过程中，必须保持与同事之间的沟通和理解，协作完成工作任务。

5.在操作结束后，必须将设备进行归位，并保证周围的环境干净整洁。

总之，真空浇注工是一项高风险的作业，必须时刻注意安全，严格遵守相关的安全操作规程，确保工作的安全可靠，为企业的发展提供保障。

第 1 页 共 7 页 铸造浇注操作规程及安全注意事项

铸造浇注是铸造过程中的关键环节，正确的操作规程和遵守安全注意事项可以保证铸造产品的质量和工人的安全。下面是铸造浇注的操作规程和安全注意事项，供您参考。

一、操作规程

1. 准备工作

（1）检查铸造设备和工具的状况，确保其正常运转和安全使用；

（2）准备好所需的材料和填泥料，按照工艺要求准确称量和调配；

（3）清洁工作场地，确保操作环境整洁有序；

（4）戴好个人防护装备，如安全帽、防护眼镜、耳塞、防护服等。

2. 铸型准备

（1）检查铸型的完整性和质量，如有破损或缺陷应及时修补或更换；

（2）在铸型内涂抹脱模剂，以防止浇注材料附着在铸型表面；

（3）根据铸造产品的形状和尺寸，在铸型中安装浇注系统，如浇口、内芯、浇注斗等；

（4）安装支撑结构，以确保铸型的稳定和均匀受力。

3. 熔炼材料

（1）根据工艺要求，准确称量和配料；

（2）启动熔炼炉和加热设备，将熔炼材料加热至熔化温度；

（3）慢慢加入熔炼材料，避免大量投入导致喷溅和溢出。 第 2 页 共 7 页 4. 浇注操作

（1）检查熔融金属的温度和纯净度，确保满足工艺要求；

（2）按照工艺要求，缓慢注入熔融金属，注意避免气泡和杂质的混入；

（3）控制浇注速度和压力，以保证铸型内的金属充分填充；

（4）在浇注过程中，及时观察和调整浇注条件，避免铸件出现缺陷；

（5）浇注完毕后，等待铸件冷却至适当温度，进行脱模和清理。

5. 检验和整理

（1）根据工艺要求，对铸件进行外观检查、尺寸检测和材质分析；

（2）对不合格的铸件进行返修或重新铸造；

（3）整理好合格的铸件，做好标记和记录，方便后续的加工和使用。

二、安全注意事项

1. 遵守铸造现场和设备的安全操作规程，严禁擅自改变和破坏设备和工具；

2. 熔融金属具有高温和剧毒性，操作人员必须戴好耐热手套和防护面具，并确保操作环境通风良好，避免有害气体的积聚；

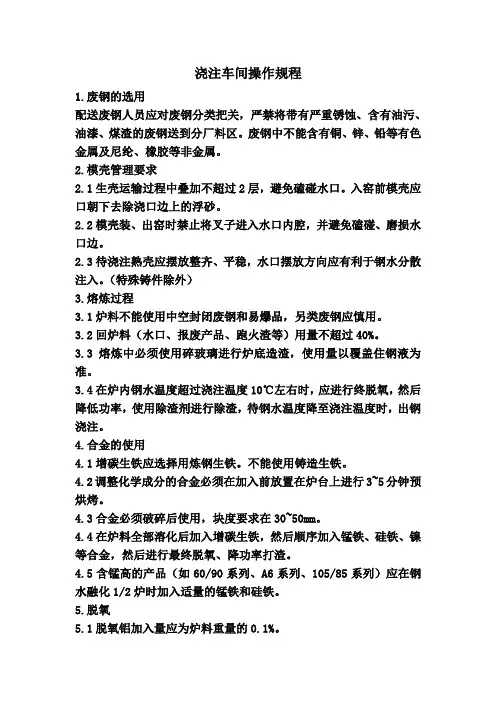

浇注车间操作规程

1.废钢的选用

配送废钢人员应对废钢分类把关，严禁将带有严重锈蚀、含有油污、油漆、煤渣的废钢送到分厂料区。废钢中不能含有铜、锌、铅等有色金属及尼纶、橡胶等非金属。

2.模壳管理要求

2.1生壳运输过程中叠加不超过2层，避免磕碰水口。入窑前模壳应口朝下去除浇口边上的浮砂。

2.2模壳装、出窑时禁止将叉子进入水口内腔，并避免磕碰、磨损水口边。

2.3待浇注熟壳应摆放整齐、平稳，水口摆放方向应有利于钢水分散注入。（特殊铸件除外）

3.熔炼过程

3.1炉料不能使用中空封闭废钢和易爆品，另类废钢应慎用。

3.2回炉料（水口、报废产品、跑火渣等）用量不超过40%。

3.3熔炼中必须使用碎玻璃进行炉底造渣，使用量以覆盖住钢液为准。

3.4在炉内钢水温度超过浇注温度10℃左右时，应进行终脱氧，然后降低功率，使用除渣剂进行除渣，待钢水温度降至浇注温度时，出钢浇注。

4.合金的使用

4.1增碳生铁应选择用炼钢生铁。不能使用铸造生铁。

4.2调整化学成分的合金必须在加入前放置在炉台上进行3~5分钟预烘烤。

4.3合金必须破碎后使用，块度要求在30~50mm。

4.4在炉料全部溶化后加入增碳生铁，然后顺序加入锰铁、硅铁、镍等合金，然后进行最终脱氧、降功率打渣。

4.5含锰高的产品（如60/90系列、A6系列、105/85系列）应在钢水融化1/2炉时加入适量的锰铁和硅铁。

5.脱氧

5.1脱氧铝加入量应为炉料重量的0.1%。 5.2脱氧采用炉内插铝和包内冲铝两种方法一起使用，用量平均分配。冲铝法要求每包用量平均，在接炉内钢水前放入包底。

6.浇注

6.1打炉或补炉时，炉领高度为5~8cm。

6.2浇包包嘴应能收流，易挡渣。

6.3每浇注一炉钢水，浇包必须提前烘烤至红色。新搪好的浇包可以在窑内或火道内烘烤。

6.4炉内钢水达到铸件出炉温度时应迅速出钢，浇注壁薄、复杂件等温度要求高的铸件必须用快速电偶测量钢水温度，出炉前必须清扫炉盘。

一、 开机准备：

1、 检查气源压力是否在0.55Mpa～0.65 Mpa。

2、 检查孕育剂斗内是否装满孕育剂。

3、 检查转动机构和传动机构是否正常。

4、 检查卷扬机钢丝绳是否磨损。

5、 检查废铁水包车是否正常。

6、 空运行，如有异常及时检修。

7、 使各部分机构处于起始位置。

8、 接通电源前检查手柄是否处于中位，浇包机械挡板是否抽出。

二、 操作：

1、 在手动状态下，对准浇口，用手拨动手柄使浇包倾转进行浇注，在此状态下，手柄拨动的角度越大，浇包倾转速度越快。

2、 浇注过程为上升

上升位置 浇注 下降

3、 下降位置 结束。

4、 自动启动，可按下启动键。（必须经过熟练操作后，得到有关数据，测试没有异常时，编制田新勃方可启动，建议不使用自动。）

三、 注意事项：

1、 必须保证控制柜中的设备都接地，且接地良好。

2、 设备经有关人员调试完成后，其他任何人不的随意更改设备参数。 3、 在浇注过程中，非操作人员不得随意更改浇注参数。

4、 操作人员在浇注过程中要时刻关注设备运行情况，以免误操作。

5、 在浇注过程中，操作人员要严格按照操作规定进行。

6、 定期检查减速机，轴承座，链轮，链条等要定期进行润滑保养。

7、 在生产过程中如有异常，及时停机检查。

※所有维修人员进行维修时必须通知操作者，并给设备电源及维修部位挂警示牌

编制：田新勃 审核： 批准：
