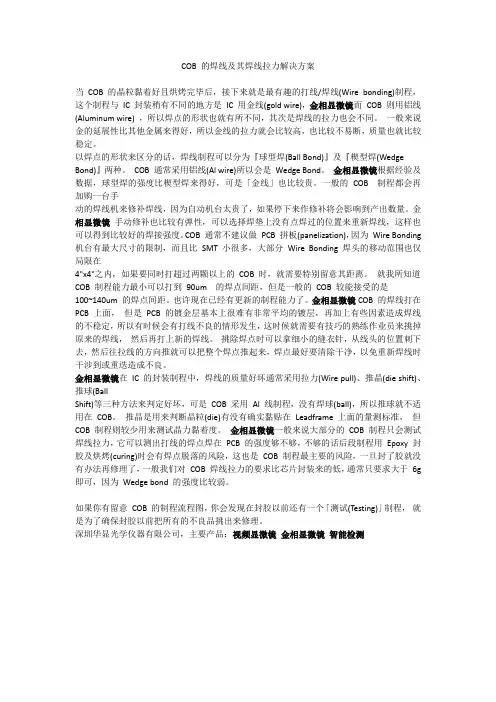

COB 的焊线及其焊线拉力解决方案当COB 的晶粒黏着好且烘烤完毕后，接下来就是最有趣的打线/焊线(Wire bonding)制程，这个制程与IC 封装稍有不同的地方是IC 用金线(gold wire)，金相显微镜而COB 则用铝线(Aluminum wire) ，所以焊点的形状也就有所不同，其次是焊线的拉力也会不同。

一般来说金的延展性比其他金属来得好，所以金线的拉力就会比较高，也比较不易断，质量也就比较稳定。

以焊点的形状来区分的话，焊线制程可以分为『球型焊(Ball Bond)』及『楔型焊(Wedge Bond)』两种。

COB 通常采用铝线(Al wire)所以会是Wedge Bond。

金相显微镜根据经验及数据，球型焊的强度比楔型焊来得好，可是「金线」也比较贵。

一般的COB 制程都会再加购一台手动的焊线机来修补焊线，因为自动机台太贵了，如果停下来作修补将会影响到产出数量。

金相显微镜手动修补也比较有弹性，可以选择焊垫上没有点焊过的位置来重新焊线，这样也可以得到比较好的焊接强度。

COB 通常不建议做PCB 拼板(panelization)，因为Wire Bonding 机台有最大尺寸的限制，而且比SMT 小很多，大部分Wire Bonding 焊头的移动范围也仅局限在4"x4"之内，如果要同时打超过两颗以上的COB 时，就需要特别留意其距离。

就我所知道COB 制程能力最小可以打到90um 的焊点间距，但是一般的COB 较能接受的是100~140um 的焊点间距。

也许现在已经有更新的制程能力了。

金相显微镜COB 的焊线打在PCB 上面，但是PCB 的镀金层基本上很难有非常平均的镀层，再加上有些因素造成焊线的不稳定，所以有时候会有打线不良的情形发生，这时候就需要有技巧的熟练作业员来挑掉原来的焊线，然后再打上新的焊线。

挑除焊点时可以拿细小的缝衣针，从线头的位置刺下去，然后往拉线的方向推就可以把整个焊点推起来，焊点最好要清除干净，以免重新焊线时干涉到或重迭造成不良。
