冷水机技术参数

LS系列冷水机

产品说明：

冷水机是一种高效节能产品,自身配有空冷冷却器,无需外加专用水冷冷却塔,广泛适用于各种缺水和对水温精度要求高的场合。本系列冷水机采用风冷式冷凝器，低噪音风机，运行可靠，可广泛应用于医院准分子激光器、氩离子激光器、二氧化碳激光器及电子显微镜、电子探针、超高真空溅射仪、X光机、真空炉、镀膜机、加速器等各种科学仪器进行水冷处理。

主要特点：

◙ 本系列冷水机采用进口压缩机制冷机组，制冷效率高，性能稳定，噪音低。

◙ 采用高精度温度控制器控制水温，智能化程度高，控温精度高。

◙ 具备超温报警、欠温报警、缺水报警等保护功能，保证系统安全可靠的运行。

◙ 水泵采用国内外知名品牌水泵，具有噪音低、扬程高、流量大、寿命长、体积小的特点；

◙ 制冷配件采用DANFOSS等国际知名大公司的产品；

◙ 该产品内部水箱和管道采用不锈钢制作，可有效防止腐蚀生锈，有效延长设备的使用寿命。

产品参数

型号 制冷量（W） 控制范围（℃） 水箱容积（L） 扬程（m） 耗电功率（KW） 电源 外型尺寸

（长×宽×高mm）

LS800 800 0~35 15 10~40 1.05 220-1-700×500×50 800

LS1000 1000 0~35 15 10~40 1.10 220-1-50 700×500×800

LS2000 2000 0~35 30 10~40 1.27 220-1-50 700×500×800

LS4000 4500 0~35 40 10~40 2.0 380-3-50 840×600×950

LS6000 6500 0~35 50 10~40 3.3 380-3-50 890×670×1100

LS10K 10000 0~35 150 10~40 4.5 380-3-50 1400×800×1300

LS17K 17000 0~35 200 10~40 8 380-3-50 1550×900×1400

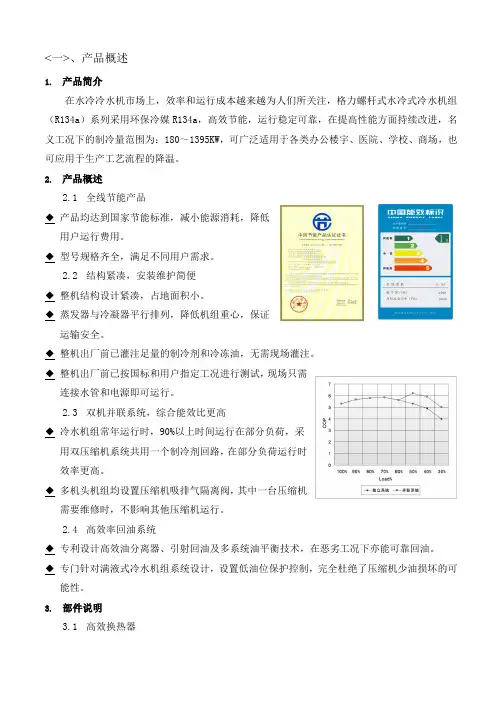

、产品概述

1. 产品简介

在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷式冷水机组（R134a）系列采用环保冷媒R134a，高效节能，运行稳定可靠，在提高性能方面持续改进，名义工况下的制冷量范围为：180～1395KW，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。

2. 产品概述

2.1 全线节能产品

◆ 产品均达到国家节能标准，减小能源消耗，降低用户运行费用。

◆ 型号规格齐全，满足不同用户需求。

2.2 结构紧凑，安装维护简便

◆ 整机结构设计紧凑，占地面积小。

◆ 蒸发器与冷凝器平行排列，降低机组重心，保证运输安全。

◆ 整机出厂前已灌注足量的制冷剂和冷冻油，无需现场灌注。

◆ 整机出厂前已按国标和用户指定工况进行测试，现场只需连接水管和电源即可运行。

2.3 双机并联系统，综合能效比更高

◆ 冷水机组常年运行时，90%以上时间运行在部分负荷，采用双压缩机系统共用一个制冷剂回路，在部分负荷运行时效率更高。

◆ 多机头机组均设置压缩机吸排气隔离阀，其中一台压缩机需要维修时，不影响其他压缩机运行。

2.4 高效率回油系统

◆ 专利设计高效油分离器、引射回油及多系统油平衡技术，在恶劣工况下亦能可靠回油。

◆ 专门针对满液式冷水机组系统设计，设置低油位保护控制，完全杜绝了压缩机少油损坏的可能性。

3. 部件说明

3.1 高效换热器

◆ 采用满液式蒸发器，蒸发器内设置液体分配器，制冷剂分布更均匀，大幅度地提高了机组的蒸发温度，提升了机组的换热效率。

◆ 冷凝器上部设置排气挡板，有效放置气体冲击换热管束，下部内置过冷结构，提升制冷循环效率。

◆ 采用超高效换热管，强化水侧和制冷剂测传热效率。

◆ 换热管与管板机械涨接密封，在涨接处设置三道密封凹槽，提高密封可靠性。

◆ 水在换热管内流动，方便清洗和维护。

◆ 进出水管采用卡箍接头，方面用户接管。

冷水机组技术要求

一、招标范围：

1、中央空调冷源设备：离心式冷水机组四台（变频控制）、螺杆式冷水机组一台（定频控制）

2、本次招标的设备，需要配置控制柜，该控制柜必须由该设备制造商连同设备一并提供。并在控制柜内预留一定的空间，配合消防施工单位对漏电火灾报警系统的安装和调试。

二、冷水机组主要技术参数：

1、离心式冷水机组

制冷量kw/RT 1758/500

制冷剂 R134a

性能系数(COP) ＞5.6

综合部分负荷性能系数(IPLV) ＞5.45

机组尺寸长*宽*高（mm） 4920*1879*2175

总声功率（dBA） 85

压缩机类型 变频离心式

电动机启动器类型 变频启动

电动机转速rpm

电动机总输入功率（kw） 314

电力供应（V/相/Hz） 380/3/50≤

最小制冷量（%） 15

变频启动柜 机载

蒸发器要求

水流通路数 2

压力降（KPa） ≤80

污垢系数（㎡K/KW） 0.018

冷冻水量（M3/h） 258

冷冻水回水温度（℃） 13

冷冻水供水温度（℃） 6

工作/试验压力（KPa） 1000

冷冻水流量变化范围 ≥50%～100%

流量变化率 30%/min

水冷式冷凝器要求

水流通路数 2

压力降（KPa） ≤80

污垢系数（㎡K/KW） 0.044

冷却水量（M3/h） 358

冷却水回水温度（℃） 37

冷却水供水温度（℃） 32

工作/试验压力（KPa） 1000/--

冷却水流量变化范围 ≥50%～100%

流量变化率 30%/min

2、螺杆式冷水机组

制冷量kw/RT 878/250

制冷剂 R134a

性能系数(COP) ＞5.4

综合部分负荷性能系数(IPLV) ＞4.81

运行重量（kg）

机组尺寸长*宽*高（mm） 4655*1685*2480

总声功率（dBA） 85

压缩机要求

压缩机类型 定频双螺杆式

电动机启动器类型 星三角降压启动

冷冻能力（Kcal/h) 7216

冷冻水流量m3/h 1.44

冷却风量m3/h 3000

制冷剂品名 R22

水箱容量m3/h 0.038

温控范围（℃） 5-常温

压缩机输入功率（KW) 2.25

水泵输入 功率0.37KW；扬程：20米，台湾源立牌

进出水管径 1"

电源 3N-380V/50HZ

外形尺寸（长×宽×高）mm 945×565×1365

重量（KG） 130

编辑本段选型参数

冷水机

型号

项目

0, 0, 1, 0, 0,

46, 2, 4 EIC-

1/2A EIC-01A EIC-02A EIC-03A EIC-04A EIC-05A EIC-06A EIC-

08A EIC-10A EIC-12A EIC-15A EIC-20A EIC-25A E-A制冷量 KW 1.53 2.94 5.67 8.39 10.9 13.95 16.9 21.8 28.01 33.79 44.15 59.08 71.72 82Kcal/h 1316 2528 4872 7216 9374 11990 14530 18748 24089 29059 37965 50805 61683 79电源 AC 3P 380V 50HZ

额定功率KW 0.68 1.31 2.6 3.6 4.5 5.5 6.6 8.6 11 13.3 17 22.8 27.7 37最大运行电流A 4.1 8 15.8 8.8 10.9 13.4 16 20.9 26.7 32.3 41.3 55.4 63.1 78压缩机功率kw 0.38 0.75 1.5 2.25 3 3.75 4.5 6 7.5 9 11.25 15 18.75 25冰水流量m³/hr _ _ 1.37 1.37 1.6 2.27 2.27 3.6 4.53 5.97 6.8 9.05 10.29 15泵浦流量L/min 16 25 25 35 38-60 60-80 120 120-150 200-240 3泵浦功率 0.75 0.75 0.75 0.75 0.75 0.75 0.75 1.5 1.5 1.5 2.2 2.2 3.7 3泵浦扬程m 25
