低压配电安装单元工程质量验收评定表模板低压配电安装单元工程质量验收评定表一、工程基本情况1. 工程名称：2. 施工单位：3. 监理单位：4. 设计单位：二、验收依据1. 国家有关规定和标准；2. 工程设计文件；3. 工程施工图纸；4. 工程施工规范。
三、验收内容1. 安装质量要求；2. 安全技术要求；3. 设备性能要求。
四、验收标准1. 安装质量要求（1）电缆敷设：电缆敷设应平整，不得有明显的皱褶和挤压变形，电缆弯曲半径应符合设计要求。
（2）接线端子：接线端子应牢固可靠，接触良好，无松动现象。
（3）开关插座：开关插座应安装牢固，操作灵活，触点良好。
（4）照明灯具：照明灯具应安装牢固，无松动现象，光源符合设计要求。
（5）地线敷设：地线敷设应符合设计要求，接地电阻不得超过规定值。
2. 安全技术要求（1）电缆敷设：电缆敷设应符合安全要求，不得与其他管线混装。
（2）接线端子：接线端子应符合安全要求，不得出现漏电现象。
（3）开关插座：开关插座应符合安全要求，不得出现触电现象。
（4）照明灯具：照明灯具应符合安全要求，不得出现漏电和触电现象。
（5）地线敷设：地线敷设应符合安全要求，接地良好。
3. 设备性能要求（1）开关插座：开关插座的额定电压和额定电流应符合设计要求。
（2）照明灯具：照明灯具的光源亮度和颜色温度应符合设计要求。
五、验收结果1. 合格；2. 不合格。
六、验收结论1. 合格；2. 不合格。
七、验收人员1. 验收单位：2. 验收人员：3. 监理单位：4. 监理人员：八、备注1. 本表一式两份，一份归施工单位档案，一份归监理单位档案；2. 如有问题，请及时联系监理单位。

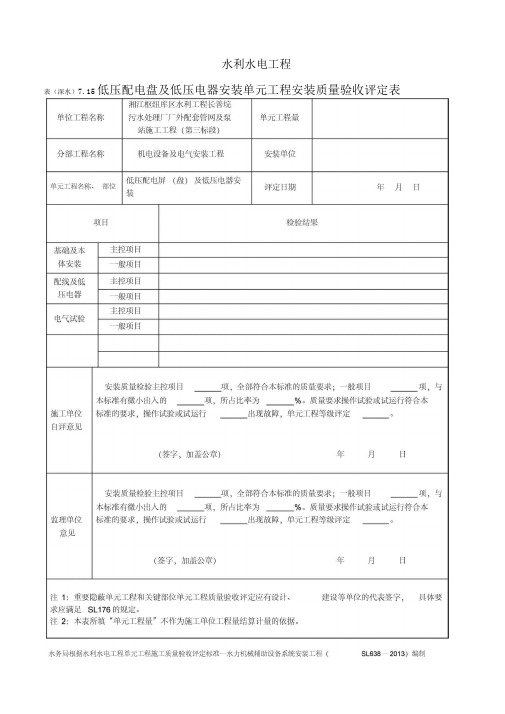

水利水电工程低压配电盘及低压电器安装单元工程安装质量验收评定表表（深水）7.15水利水电工程低压配电盘基础及本体安装单元工程（部分）质量检查表编号：日期：分部工程名称机电设备及电气安装工程单元工程名称低压配电屏（盘）及低压电器安装安装内容基础及本体安装开/完工日期安装单位项目主控项目成套柜的安装抽屉式配电柜的安装手车式质量标准检验结果检验人（签字）1）机械闭锁、电气闭锁动作准确可靠；2）动触头与静触头的中心线一致，触头接触紧密；3）二次回路辅助开关的切换接点动作准确，接触可靠1）抽屉推拉灵活轻便，无卡阻、碰撞现象；2）抽屉的机械联锁或电气联锁装置动作正确可靠，断路器分闸后，隔离触头才能分开；3）抽屉与柜体间的二次回路连接插件接触良好基础及本体安装柜的安1）手车推拉灵活轻便，无卡阻、碰撞现象；安全隔离板开启灵活；2）手车推入工作位置后，动触头顶部与静触头底部的间隙符合产品技术文件要求；3）手车和柜体间的二次回路连接插件接触良好；4）手车与柜体间的接地触头接触紧密，当手车推入柜内时，其接地触头应比主触头先接触，拉出时接地触头比主触头后断开；5）检查防止电气误操作的“五防”装置齐全，并动作灵活可靠接地或接零1）抽屉与柜体间的接触及柜体框架的接地应良好；2）基础型钢接地明显可靠，接地点数不少于2；3）低压配电开并柜接地母线（P巳和零母线（N）的隔离或连接、重复接地符合设计文件要求基础安1）符合设计文件要求，基础型钢允许偏差应符合表1122-2的规定；2）基础型钢顶部宜高出抹平地面10 mm；手车式成套柜按产品技术文件要求执行柜体安1）盘面及盘内清洁，无损伤，漆层完好, 盘面标志齐全、正确清晰；紧固件完好、齐全；2）开关柜安装垂直度、水平偏差以及柜面偏差和柜间接缝的允许偏差应符合表11.2.2-3的规定；3）悬挂式动力配电箱箱体根据水利水电工程单元工程施工质量验收评定标准一发电电气设备安装工程（SL638 —2013）编制水利水电工程低压配电盘配线及低压电器安装单元工程（部分）质量检查表编号：日期：分部工程名称机电设备及电气安装工程单元工程名称低压配电屏（盘）及低压电器安装安装内容配线及低压电器安装开/完工日期安装单位项目硬母线及电缆二次回路接线质量标准检验结果检验人（签字）1）母线及电缆排列整齐，有两个电源的动力配电箱，母线相位的排列应一致，电缆绝缘外观良好；2）;裸露母线在电气间隙不小于12 mm,漏电距离不小于20 mm； 3）硬母线连接螺栓齐全、紧固，紧固力矩应符合GB50149在规定；4）小母线截面符合设计文件要求，且标志齐全、清晰、正确；5）母线相序排列、相色标志正确应符合本标准表17.2.3在规定的有关规定配线及低压电器安装主控项目低压电器安装接地或接零低压电1）低压断路器、低压隔离开关、刀开关、转换刀开关及熔断器组合电器、漏电保护器及消防电器设备、低压接触器及电动机启动器、控制器、继电器及行程开关、变频装置及电阻器、电磁铁、熔断器的安装应符合GB50254的规定及产品技术文件要求；2）操作切换把手转动灵活、接电分合准确可靠，弹力充足；3）熔断器熔体规格及自动开关、继电保护装置的整定值符合设计文件要求；4）仪表经校验合格，安装位置正确,固定牢固，指示正确电器的金属外壳，框架的接地或接零，应符合GB50169的规定及设计文件要求1 ）电器外壳及玻璃片完好、无破裂;2 ）信号灯、光字牌、按钮、电铃、电笛、事故电器的安钟等动作和显示正确；3 ）各电器安装位置正确，便于拆换，固定牢固；型号、规格应符合设计文件要求，外观应完好，且附件齐全，排列整齐，固定牢固，密封良好根据水利水电工程单元工程施工质量验收评定标准一发电电气设备安装工程（SL638 —2013）编制低压配电盘及低压电器电气试验单元工程（部分）质量检查表编号：日期：分部工程名称机电设备及电气安装工程单元工程名称低压配电屏（盘）及低压电器安装安装内容电气试验开/完工日期安装单位电气试验主控项目1 质量标准检验结果检验人（签字）绝缘电阻1）馈电线路大于0.5M? ；2）二次回路绝缘电阻值不小于1M?，比较潮湿的地方不小于0.5M?交流耐压试验1 ）当回路绝缘电阻值大于10M?时，用2500V兆欧表遥测1min,无闪络击穿现象；当回路绝缘电阻值在1〜10M?时，做1000V 交流耐压试验，时间1min，无闪络击穿现象；2）回路中的电子元件不应参加交流耐压试验，48V以下电压等级配电装置不做交流耐压试验电压线圈动作值校验线圈吸合电压不大于额定电压85%,释放电压不小于额定电压的5%;短时工作的合闸线圈应在额定电压的85%〜110%范围内，分励线圈应在额定电压的75%〜110%范围内均能可靠工作直流电阻测量电阻器和变阻器的直流电阻值，其差值分别符合产品技术条件的规定，电阻值应满足回路使用的要求相位检查配电装置内不同电源的馈线间或馈线两侧的相位一致检查意见：主控项目共■项，其中符合本标准质量要求.项;般项目共项，其中符合本标准质量要求.项，与本标准有微小出入项。

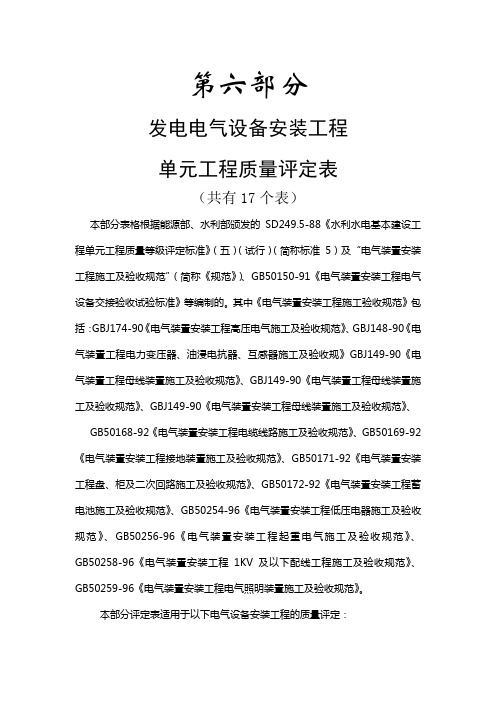

水利水电水电工程单元工程质量评定表六发电电气设备安装工程单元工程质量评定表（共有17个表）本部分表格依照能源部、水利部颁发的SD249.5-88《水利水电差不多建设工程单元工程质量等级评定标准》（五）（试行）（简称标准5）及“电气装置安装工程施工及验收规范”（简称《规范》）、GB50150-91《电气装置安装工程电气设备交接验收试验标准》等编制的。
其中《电气装置安装工程施工验收规范》包括：GBJ174-90《电气装置安装工程高压电气施工及验收规范》、GBJ148-90《电气装置工程电力变压器、油浸电抗器、互感器施工及验收规》GBJ149-90《电气装置工程母线装置施工及验收规范》、GBJ149-90《电气装置工程母线装置施工及验收规范》、GBJ149-90《电气装置安装工程母线装置施工及验收规范》、GB50168-92《电气装置安装工程电缆线路施工及验收规范》、GB50169-92《电气装置安装工程接地装置施工及验收规范》、GB50171-92《电气装置安装工程盘、柜及二次回路施工及验收规范》、GB50172-92《电气装置安装工程蓄电池施工及验收规范》、GB50254-96《电气装置安装工程低压电器施工及验收规范》、GB50256-96《电气装置安装工程起重电气施工及验收规范》、GB50258-96《电气装置安装工程1KV及以下配线工程施工及验收规范》、GB50259-96《电气装置安装工程电气照明装置施工及验收规范》。
本部分评定表适用于以下电气设备安装工程的质量评定：（1）20KV及以下电压等级的发电电气一次设备及装置；（2）交直流操纵爱护设备及装置；（3）直流操作电源；（4）400V以下交流低压电气设备及装置；（5）水利工程中的同类电气设备。
单元工程质量检验内容按本表所列内容由施工单位自检，建设（监理）单位复核。
例表中的“质量标准”已按新规范规程修改。
表中“符合《规范》要求”对电气装置而言，除专门指定外，是指上述规范要求。
第六部分发电电气设备安装工程单元工程质量评定表（共有17个表）本部分表格根据能源部、水利部颁发的SD249.5-88《水利水电基本建设工程单元工程质量等级评定标准》（五）（试行）（简称标准5）及“电气装置安装工程施工及验收规范”（简称《规范》）、GB50150-91《电气装置安装工程电气设备交接验收试验标准》等编制的。
其中《电气装置安装工程施工验收规范》包括：GBJ174-90《电气装置安装工程高压电气施工及验收规范》、GBJ148-90《电气装置工程电力变压器、油浸电抗器、互感器施工及验收规》GBJ149-90《电气装置工程母线装置施工及验收规范》、GBJ149-90《电气装置工程母线装置施工及验收规范》、GBJ149-90《电气装置安装工程母线装置施工及验收规范》、GB50168-92《电气装置安装工程电缆线路施工及验收规范》、GB50169-92《电气装置安装工程接地装置施工及验收规范》、GB50171-92《电气装置安装工程盘、柜及二次回路施工及验收规范》、GB50172-92《电气装置安装工程蓄电池施工及验收规范》、GB50254-96《电气装置安装工程低压电器施工及验收规范》、GB50256-96《电气装置安装工程起重电气施工及验收规范》、GB50258-96《电气装置安装工程1KV及以下配线工程施工及验收规范》、GB50259-96《电气装置安装工程电气照明装置施工及验收规范》。
本部分评定表适用于以下电气设备安装工程的质量评定：（1）20KV及以下电压等级的发电电气一次设备及装置；（2）交直流控制保护设备及装置；（3）直流操作电源；（4）400V以下交流低压电气设备及装置；（5）水利工程中的同类电气设备。
单元工程质量检验内容按本表所列内容由施工单位自检，建设（监理）单位复核。
例表中的“质量标准”已按新规范规程修改。
表中“符合《规范》要求”对电气装置而言，除特别指定外，是指上述规范要求。
增效扩容改造项目电气设备安装工程质量评定二〇一五年五月目录水利水电工程单位工程施工质量评定表 (1)水利水电工程变压器分部工程施工质量评定表 (2)1号主变压器单元工程安装质量验收评定表 (3)2号主变压器单元工程安装质量验收评定表 (12)3号主变压器单元工程安装质量验收评定表 (21)1号厂用变压器单元工程安装质量验收评定表 (30)水利水电工程高低压配电设备分部工程施工质量评定表 (35)35kV高压开关柜单元工程安装质量验收评定表 (36)35kV高压开关柜-2G柜真空断路器单元工程安装质量验收评定表 (41)35kV高压开关柜-3G柜真空断路器单元工程安装质量验收评定表 (45)35kV高压开关柜-4G柜真空断路器单元工程安装质量验收评定表 (49)35kV高压开关柜—5G柜真空断路器单元工程安装质量验收评定表 (53)35kV高压开关柜-1G柜负荷开关及高压熔断器单元工程安装质量验收评定表 (57)35kV高压开关柜-6G柜负荷开关及高压熔断器单元工程安装质量验收评定表 (62)35kV高压开关柜—7G柜负荷开关及高压熔断器单元工程安装质量验收评定表 (67)35kV高压开关柜—1G柜电压互感器单元工程安装质量验收评定表 (72)35kV高压开关柜—6G柜电压互感器单元工程安装质量验收评定表 (76)35kV高压开关柜—2G柜电流互感器单元工程安装质量验收评定表 (80)35kV高压开关柜-3G柜电流互感器单元工程安装质量验收评定表 (84)35kV高压开关柜—4G柜电流互感器单元工程安装质量验收评定表 (88)35kV高压开关柜-5G柜电流互感器单元工程安装质量验收评定表 (92)35kV高压开关柜-2G柜避雷器单元工程安装质量验收评定表 (96)35kV高压开关柜-3G柜避雷器单元工程安装质量验收评定表 (100)35kV高压开关柜-4G柜避雷器单元工程安装质量验收评定表 (104)35kV高压开关柜-5G柜避雷器单元工程安装质量验收评定表 (108)35kV高压开关柜—6G柜避雷器单元工程安装质量验收评定表 (112)35kV高压开关柜—7G柜避雷器单元工程安装质量验收评定表 (116)升压站35kV龙方线路避雷器单元工程安装质量验收评定表 (120)6kV高压开关柜单元工程安装质量验收评定表 (124)1号机出口PT柜负荷开关及高压熔断器单元工程安装质量验收评定表 (129)2号机出口PT柜负荷开关及高压熔断器单元工程安装质量验收评定表 (134)3号机出口PT柜负荷开关及高压熔断器单元工程安装质量验收评定表 (139)1号机出口PT柜（前）电压互感器单元工程安装质量验收评定表 (144)1号机出口PT柜(后）电压互感器单元工程安装质量验收评定表 (148)2号机出口PT柜（前）电压互感器单元工程安装质量验收评定表 (152)2号机出口PT柜(后）电压互感器单元工程安装质量验收评定表 (156)3号机出口PT柜（前)电压互感器单元工程安装质量验收评定表 (160)3号机出口PT柜（后)电压互感器单元工程安装质量验收评定表 (164)6kV高压开关柜避雷器单元工程安装质量验收评定表 (168)隔离开关单元工程安装质量验收评定表 (172)接地装置单元工程安装质量验收评定表 (177)1号发电机出口电流互感器单元工程安装质量验收评定表 (182)1号发电机中性点电流互感器单元工程安装质量验收评定表 (186)2号发电机出口电流互感器单元工程安装质量验收评定表 (190)2号发电机中性点电流互感器单元工程安装质量验收评定表 (194)3号发电机出口电流互感器单元工程安装质量验收评定表 (198)3号发电机中性点电流互感器单元工程安装质量验收评定表 (202)400V低压配电盘及低压电器单元工程安装质量验收评定表 (206)水利水电工程电力电缆分部工程施工质量评定表 (212)306~3063电缆线路单元工程安装质量验收评定表 (213)311~1号主变高压侧电缆线路单元工程安装质量验收评定表 (221)312～2号主变高压侧电缆线路单元工程安装质量验收评定表 (229)313～3号主变高压侧电缆线路单元工程安装质量验收评定表 (237)6kV电缆线路单元工程安装质量验收评定表 (245)水利水电工程单位工程施工质量评定表水利水电工程变压器分部工程施工质量评定表表9。
