低压配电柜的安装

低压配电柜的安装和操作规范一、配电柜安装要求低压配电柜、配电箱、开关箱的箱体材料，一般选用钢板，亦可选用绝缘板，但不宜选用木质材料。

电箱、开关箱应安装端正、牢固、不得倒置、歪斜。

固定式配电箱、开关箱的下底与地面垂直具体应大于1.3m、小于或者等于1.5m；移动式分配电箱、开关箱的下底与地面垂直的距离应大于等于0.6m、小于等于1.5m 。

进入低压配电柜的电源线，严禁用插销连接。

电箱之间的距离不宜太远。

分配电箱与开关箱的距离不超过30m。

开关箱与固定式用电设备的水平距离不宜超过3m。

每台用电设备应有各自的专用的开关箱。

施工现场每台用电设备应有各自专用的开关箱，且必须满足“一机一闸一漏”要求，严禁用同一个开关电器直接控制两台及两台以上用电设备（包含插座）。

开关箱中必须设漏电保护器，其额定漏电动作电流应不大于30ma，漏电动作时间应不大于0.1s。

二、配电柜安装要求低压配电箱的安装位置要避免阳光直射，避免溅水，避免潮气，并且前方有充裕的操作空间。

应定期对柜内设备进行清扫，检查接线端子，检查各开关，接触器是否良好，内部有无过热现象，应定期检查配电柜密封性能，防止小动物进入或者内部结露。

对于湿气大的地区还要配备驱潮器、干燥器等。

应检查安装位置是否牢固，不得偏斜晃动三、配电柜操作规程低压配电柜和设备的正常运转，任何无关人员不得扳动板上的开关;配电板进入配电状态后，不得随意拔动动力屏升速开关，空气断路器的闭锁开关非紧急情况不得使用。

停机时应先切断发电机负荷，然后空载停车，不得带负荷直接停机;配电柜应定期进行清洁和维护保养工作，以便使设备始终处于良好的工作状态;充放电板为船舶应急配电板，当班轮机人员应经常检查其工作状况，随时保证低压电力充足，并通过板上仪表掌握磁饱和稳压器的工作状况。

正常航行时，低压配电柜的配电板上各路开关应处于接通，以保证发电机能随时启动及应照时能随时投入使用;发电机组启动后，应利用动力屏升速开关手动缓慢加速，直到发电机进入正常工作状态，电压与频率达到规定值，方可合闸送电;发电机并联运行要严格按照并车条件要求与规定进行操作，要注意出现逆功率（逆流）和并车失败等现象;交插岸电时，应先切断岸电屏各动力开关，然后检查接线与相序的正确性，确认正确后，方可实施船岸电的转换，严禁带负责操作;发电机工作，轮机人员进行配电板操作时，应集中思想，谨慎操作，防止意外事故发生，否则将追究个人事故责任。

低压配电柜的安装和操作规范一、低压配电柜的安装规范：1.安装位置选择：低压配电柜应安装在干燥、通风良好、无腐蚀气体和易燃物质的场所，远离水源、热源和易燃易爆物品等。

同时，安装位置应方便操作和维护，以确保人员的安全。

2.地脚螺栓固定：低压配电柜应采用地脚螺栓固定在地面上，以防止在设备运行时出现不稳定的情况。

地脚螺栓的数量和规格应符合设计要求，并经过专业人员检验确认。

3.接地保护：低压配电柜应进行接地保护，接地电阻不应大于4Ω。

接地线应采用牢固的连接方式，确保接地的可靠性。

4.密封保护：低压配电柜的外壳应具备良好的密封性能，以防止灰尘、湿气等进入柜体，影响设备的稳定运行。

5.线缆布线：低压配电柜的线缆布线应整齐、有序，并且与高压线路要保持一定的距离，避免相互干扰。

6.过负荷保护：低压配电柜应配置适当的过负荷保护装置，能够在出现过负荷时及时切断电源，以预防设备过热、火灾等事故的发生。

二、低压配电柜的操作规范：1.操作人员必须经过培训和持证上岗，熟悉低压配电柜的工作原理、操作规程和事故应急处理措施，并严格按照规范操作。

2.操作前应检查低压配电柜的开关、指示灯等设备是否正常运行，有无异常现象。

如发现异常应及时报修，不得擅自进行操作。

3.操作人员应佩戴防静电服或防静电手套等防护用具，以确保操作的安全性。

4.操作人员在接触低压配电柜内部元件时，必须断开电源，并同时进行缓释电荷处理后方可进行接触，以避免触电危险。

5.不得随意改变低压配电柜内部的接线，更不能私自增加负载，以免引起设备过载而发生事故。

6.系统运行过程中，应定期检查低压配电柜的运行情况，如发现设备存在故障、异常，应及时处理，并上报主管单位。

7.禁止在低压配电柜周围存放易燃、易爆或腐蚀性物品，以免引发火灾、爆炸等事故。

以上是低压配电柜的安装和操作规范，通过严格按照规范操作，可以有效提高供电系统的安全性和稳定性，保障供电系统的正常运行。

同时，为了保证操作人员的安全，使用过程中应注意遵循安全操作规程，如有疑问或异常情况应及时报告上级或相关专业人员处理。

低压配电柜安装标准
一、设备选择与排列
1. 根据电力系统的配置要求，选择合适的低压配电柜型号，并确保其满足相关标准。

2. 配电柜的排列应按照设计图纸进行，确保其位置准确、排列整齐。

二、基础制作
1. 根据配电柜的尺寸和重量，制作相应的混凝土基础，确保基础的牢固性和稳定性。

2. 基础的深度应满足设计要求，以确保配电柜的稳定运行。

三、设备安装
1. 按照设计图纸，将低压配电柜安装在基础上，确保其水平、垂直、稳固。

2. 安装时应避免杂物掉入柜内，以免影响设备的正常运行。

四、母线连接
1. 母线的规格、型号应符合设计要求，并确保连接牢固、接触良好。

2. 母线的颜色应符合规范，标识清晰、易于识别。

五、电缆敷设与连接
1. 电缆的规格、型号应符合设计要求，并确保其质量合格。

2. 电缆的敷设应遵循相关规定，采用合适的敷设方法，确保其整齐、美观。

3. 电缆的连接应牢固、接触良好，并做好相应的绝缘措施。

六、接地与保护
1. 低压配电柜应按照相关规定进行接地，确保其安全可靠。

2. 保护系统的配置应符合设计要求，并确保其灵敏可靠。

七、调试与检测
1. 在安装完成后，应对低压配电柜进行调试，确保其正常运行。

2. 对配电柜的各项性能指标进行检测，确保其符合相关标准和设计要求。

八、验收与交付
1. 对低压配电柜的安装质量进行检查验收，确保其符合标准。

2. 提供相应的技术资料和合格证明文件，以便用户进行验收和使用。

低压配电系统安装方案一、配电箱、配电柜安装1.安装前首先进行开箱检查, 核对箱/盘型号、规格是否符合设计要求, 并作好开箱检查记录。

开箱检查与监理及业主代表共同进行。

2、安装配电箱, 在安装环境不具备条件时, 宜先安装箱壳, 在土建预留位置找好标高, 将箱体用水泥沙浆固定好。

待条件成熟后再安装箱内元件和盘面。

盘面要求紧贴墙面, 平正、不歪斜, 底边距地高度应为1.6m （或按照设计。

3.落地式安装的配电箱、控制柜, 有不小于5cm 高的建或金属底座。

以防地面水浸蚀, 槽钢基础做成框状, 用电焊焊接在预埋件上或用膨胀螺栓固定在地面上, 并可靠接地。

柜体垂直, 垂直误差不超过2nmi o4.装在配电间、设备机房内的配电箱采用明装挂墙式安装，底边距地高度应为1.6m,箱体垂直，误差不超过2nm。

5、配电箱（盘）内的接线完成后, 保证其内部接线无接头, 排列整洁、美观, 线号清晰、多股软线压接搪锡, 感观良好, 配电箱门及外壳均有明显可靠的双色PE线连接点。

PE线不允许利用箱体和外壳串接, 最小截面符合规范要求。

二、线、缆敷设及电缆头制作1.线/缆敷设前均进行外观检查及绝缘测试, 合格后方可进行敷设。

外观检查不得有纽绞、压伤和保护断裂等缺陷。

2.电缆敷设要求排列整齐, 电力电缆与控制电缆要分开排列, 尽量避免交叉, 敷设时按图纸回路编号, 敷设完毕后在每根电缆的始鹿端及中间每隔20m等部位挂好电缆标志牌, 注明回路编号、用途、型号、规格等内容。

3、电缆在敷设过程中要注意防止擦挂损伤, 顺电缆盘放开, 不能扭结, 在桥架弯曲处或穿管处等易造成电缆损伤的部位均安排有人员。

电缆在转弯处及两端留有相应余量。

电缆在穿完管后管作密封处理。

4.电缆敷设宜先长后短, 避免浪费和减少接头。

5.导线在穿管前将管内杂物及水清理干净后才能进行。

穿线前戴上护圈。

8.6不同系统、不同电压等级的导线禁止穿在同一根保护管内。

导线在管内不得有接头和扭伤, 接头放在接线盒内。

低压配电柜安装技术要求
以下是低压配电柜安装的技术要求：
1.安装地点选择
2.安装基础设计和施工
3.安装前准备工作
在低压配电柜安装前，应对相关设备和材料进行清点和检查，确保各
项配件完好无缺，材料齐全。

对于涉及到电源供应的配电柜，还需要验证
电源是否可靠、功能是否正常。

4.安装实施
在低压配电柜的安装实施过程中，要注意以下几点：
(1)各种设备和器件要按照设计要求连接，连接牢固可靠。

(2)安装电缆时，要避免电缆弯曲过度或者损坏绝缘层。

(3)安装前，要先检查外壳是否有漏电现象，以确保安装使用安全。

(4)安装过程中，固定件和螺栓要按规定的扭矩进行拧紧。

(5)低压配电柜的线缆系统应明确标识，减少差错和故障发生。

5.安装后检验和调试
(1)初次送电前，对低压配电柜进行全部的绝缘性能和安全性能测试。

(2)对各个电路进行测试，包括电流、电压、功率因数等方面。

(3)检查和测试各个开关的动作是否正常、灵敏。

(4)测试低压配电柜的各个指示灯和仪表是否正常。

6.安全用电教育和培训
对安装低压配电柜的人员进行必要的安全用电教育和培训，使其具备相关的知识和技能，提高工作安全性。

综上所述，低压配电柜安装的技术要求包括安装地点选择、安装基础设计和施工、安装前准备工作、安装实施、安装后检验和调试，以及安全用电教育和培训等方面，这些要求有助于确保低压配电柜的正常运行和使用安全。

高压低压配电柜的安装步骤和注意事项介绍在工业领域中，电力系统的配电过程是至关重要的。

配电柜作为电力系统中的核心组件，其正确的安装和使用对于保障电力设备的正常运行起着关键作用。

本文将介绍高压低压配电柜的安装步骤和注意事项，以帮助读者更好地了解和掌握配电柜的安装要点。

一、安装步骤1. 安装位置选择在开始安装配电柜之前，首先要选择一个适当的安装位置。

通常情况下，配电柜应该安装在设备操作和维护人员容易接近的地方。

同时，还应考虑其与其他设备的配套和安装空间的要求。

2. 安装基础制作配电柜的安装基础需要有足够的强度和稳定性，以确保配电柜的稳固安装。

在制作安装基础时，需要根据实际情况选择适当的材料，并按照设计要求进行制作，确保基础的平整度和水平度。

3. 安装前的准备工作在正式安装配电柜之前，需要进行一些准备工作。

首先，应检查配电柜本身的完好性，确保其内部零部件齐全，电缆连接良好。

其次，应检查配电柜周围环境，确保没有易燃、易爆等危险品。

4. 配线安装配线是配电柜安装的关键环节。

在进行配线安装时，应按照设备接线图和电气图纸的要求进行，确保正确连接电源线、负载线和接地线等。

同时，还要注意保持线缆的整齐有序，避免交叉干扰。

5. 环境通风与散热配电柜的正常运行需要保持良好的通风和散热。

因此，在安装过程中，应确保配电柜四周空间充足，并预留足够的散热空间。

另外，还需要安装风机或风道等散热装置，以保持配电柜内部的温度不超过规定范围。

6. 连接测试在完成配电柜的安装后，还需要进行连接测试，以确保各部件之间的连接正确且可靠。

测试过程中，应注意检查电源线的电压、频率等参数是否符合要求，同时还要观察配电柜运行过程中的异常情况。

二、注意事项1. 安全第一在安装过程中，安全始终是第一位的原则。

操作人员应佩戴绝缘手套、护目镜等必要的个人防护装备，以防止电击和其它伤害。

同时，还要注意配电柜内部的电压情况，确保在无电压的情况下进行必要的操作。

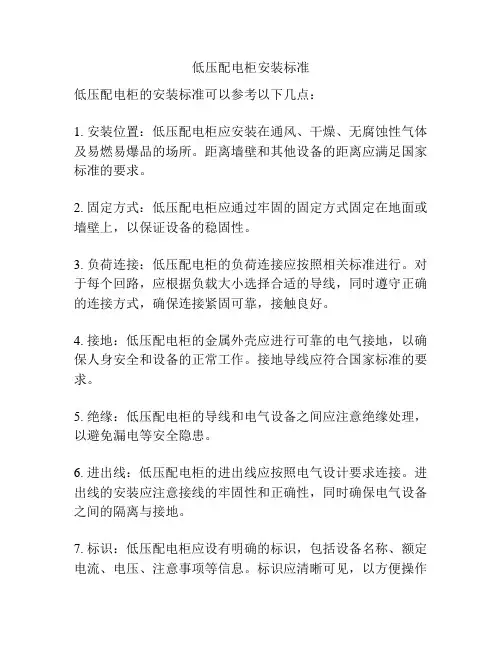

低压配电柜安装标准
低压配电柜的安装标准可以参考以下几点：
1. 安装位置：低压配电柜应安装在通风、干燥、无腐蚀性气体及易燃易爆品的场所。

距离墙壁和其他设备的距离应满足国家标准的要求。

2. 固定方式：低压配电柜应通过牢固的固定方式固定在地面或墙壁上，以保证设备的稳固性。

3. 负荷连接：低压配电柜的负荷连接应按照相关标准进行。

对于每个回路，应根据负载大小选择合适的导线，同时遵守正确的连接方式，确保连接紧固可靠，接触良好。

4. 接地：低压配电柜的金属外壳应进行可靠的电气接地，以确保人身安全和设备的正常工作。

接地导线应符合国家标准的要求。

5. 绝缘：低压配电柜的导线和电气设备之间应注意绝缘处理，以避免漏电等安全隐患。

6. 进出线：低压配电柜的进出线应按照电气设计要求连接。

进出线的安装应注意接线的牢固性和正确性，同时确保电气设备之间的隔离与接地。

7. 标识：低压配电柜应设有明确的标识，包括设备名称、额定电流、电压、注意事项等信息。

标识应清晰可见，以方便操作
和维护人员了解设备信息。

以上只是一些常见的低压配电柜安装标准，具体的安装要求还需要参考相关国家标准和电气设计要求。

在进行安装时，应寻求专业人员的指导或直接委托专业公司进行安装。

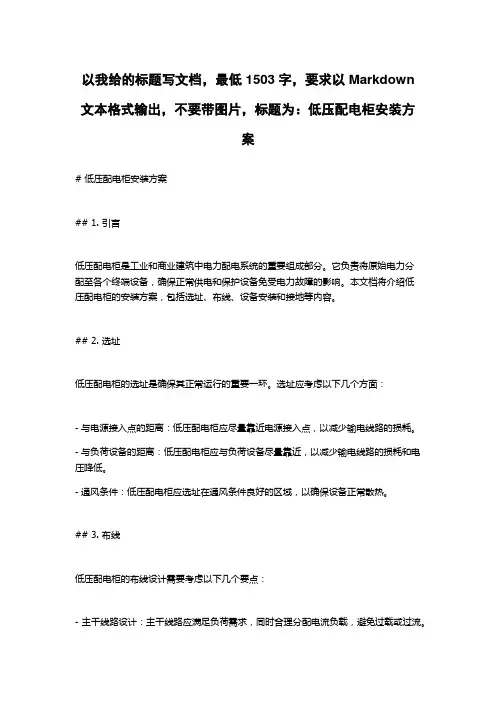

以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：低压配电柜安装方案# 低压配电柜安装方案## 1. 引言低压配电柜是工业和商业建筑中电力配电系统的重要组成部分。

它负责将原始电力分配至各个终端设备，确保正常供电和保护设备免受电力故障的影响。

本文档将介绍低压配电柜的安装方案，包括选址、布线、设备安装和接地等内容。

## 2. 选址低压配电柜的选址是确保其正常运行的重要一环。

选址应考虑以下几个方面：- 与电源接入点的距离：低压配电柜应尽量靠近电源接入点，以减少输电线路的损耗。

- 与负荷设备的距离：低压配电柜应与负荷设备尽量靠近，以减少输电线路的损耗和电压降低。

- 通风条件：低压配电柜应选址在通风条件良好的区域，以确保设备正常散热。

## 3. 布线低压配电柜的布线设计需要考虑以下几个要点：- 主干线路设计：主干线路应满足负荷需求，同时合理分配电流负载，避免过载或过流。

- 支路线路设计：支路线路应根据负荷设备的功率和用电特点合理设计，确保电力供应充足且稳定。

- 预留线路：根据建设规划和未来扩展需求，应预留一定数量的线路，以便添加新的负荷设备。

- 线路标识：每条线路应进行标识，以便维护和故障排除时的识别。

## 4. 设备安装低压配电柜的安装需要遵循以下步骤：- 安装基座：根据低压配电柜的尺寸和重量，选择合适的基座进行安装。

- 安装支架：在基座上安装支架，支撑低压配电柜的主体结构。

- 安装配电柜：将配电柜放置在支架上，并进行固定。

- 连接线路：按照布线设计，将线路连接至低压配电柜的相应接线端子。

- 检查连接：检查所有连接是否牢固，并进行电气绝缘测试。

- 安装门锁：对低压配电柜的门进行锁定，以确保设备的安全性。

## 5. 接地接地是低压配电柜安装中的重要环节，能够确保设备的安全运行。

接地的步骤如下：- 接地导体选择：选择合适的接地导体，通常使用黄绿双色绝缘导线。

- 路径规划：将接地导体连接至低压配电柜的接地端子，通过规划合适的路径将导线引至接地系统。

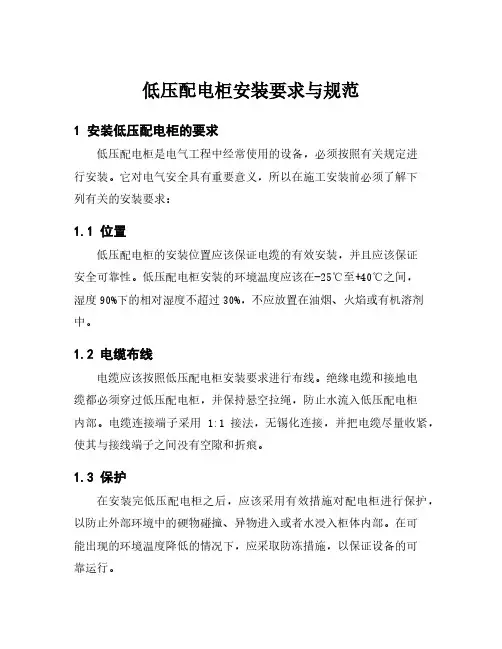

低压配电柜安装要求与规范
1 安装低压配电柜的要求
低压配电柜是电气工程中经常使用的设备，必须按照有关规定进
行安装。

它对电气安全具有重要意义，所以在施工安装前必须了解下
列有关的安装要求：
1.1 位置
低压配电柜的安装位置应该保证电缆的有效安装，并且应该保证
安全可靠性。

低压配电柜安装的环境温度应该在-25℃至+40℃之间，
湿度90%下的相对湿度不超过30%，不应放置在油烟、火焰或有机溶剂中。

1.2 电缆布线
电缆应该按照低压配电柜安装要求进行布线。

绝缘电缆和接地电
缆都必须穿过低压配电柜，并保持悬空拉绳，防止水流入低压配电柜
内部。

电缆连接端子采用1:1接法，无锡化连接，并把电缆尽量收紧，使其与接线端子之间没有空隙和折痕。

1.3 保护
在安装完低压配电柜之后，应该采用有效措施对配电柜进行保护，以防止外部环境中的硬物碰撞、异物进入或者水浸入柜体内部。

在可
能出现的环境温度降低的情况下，应采取防冻措施，以保证设备的可
靠运行。

1.4 安装质量
在安装低压配电柜时，应检查柜体、接线端子等是否正常，检查连接处有无缺陷及漏电现象。

正式安装时，安装内部接线是否有误，电路有无失效，电路有无混乱，应做到每个接线正确、紧凑、方便检修。

安装低压配电柜的要求与规范都很重要，施工人员需要仔细阅读并掌握，在施工安装低压配电柜时要认真负责，确保安装质量，确保电气设备安全，保证用户安全。

低压配电柜安装技术要求一、安装环境1.低压配电柜应安装在干燥、通风良好、无腐蚀性气体和异味的场所，远离易燃易爆物品。

2.配电柜的周围应保持清洁，不得有杂物堆放，离墙面、地面和其他设备应有一定的间距，方便维修和散热。

二、安装基础1.配电柜的安装基础应坚固平整，能够承受其重量和振动。

2.基础应具有良好的防震、防水和防腐蚀性能。

三、安装位置1.配电柜应安装在易接近、操作方便的位置，方便运行、检修和维护。

2.如果在室外安装，应采取相应的防雨、防日晒和冷却措施。

四、接地1.配电柜的金属外壳和金属零件应可靠地接地，接地电阻不应大于4Ω。

2.接地导线宜采用黄绿双色绝缘铜线，并进行隔离。

五、电缆引入1.电缆引入配电柜的位置应采用合理的布置，避免相互干扰，便于接线并保证引入线路的绝缘完好。

2.引入电缆的接地应严密可靠，接地电阻不应大于4Ω。

六、电缆布线1.电缆布线应有一定的标准规范，遵循短、直、平、防电磁干扰的原则。

2.电缆应按照不同功能和电流等级进行分类，切忌混乱布线，方便维护和排故。

七、连接件选择1.连接件（如电缆连接头、端子等）应选择质量可靠的产品，具有良好的导电性和接触品质，并按照规定的扭矩进行紧固。

2.连接件应具有良好的耐热、耐腐蚀和耐振动能力。

八、通风散热1.配电柜应设置合适的通风和散热设备，保证内部的温度不会过高。

2.通风和散热设备应保持清洁，不得有杂物堵塞。

九、标识1.配电柜上应标明电压等级、电流等级、接地标志和开关位置。

2.接线端子应标有相应编号或颜色标识，方便安装和维护人员使用。

十、安全措施1.安装过程中应按照安全操作规程进行，确保工作人员的人身安全。

2.安装完毕后应进行全面的试验，确保配电柜的安全和可靠性。

总结：。

成套低压配电柜安装工艺1、低压成套低压配电柜安装操作工艺1).低压成套低压配电柜安装工艺流程设备开箱检查→设备搬运→柜体稳装→柜上方母带配置→柜二次回路结线→配电柜试验调整→送电运行验收2).设备开箱检查(1).安装单位、供货单位或建设单位共同进行，并做好检查记录。

(2).按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。

(3).配电柜本体外观检查应无损伤及变形，油漆完整无损。

(4).配电柜内部检查：电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。

3).低压成套配电柜安装：(1)、基础型钢安装：a.调直型钢。

将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架，并刷好防锈漆。

b.按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。

找平过程中，需用垫片的地方最多不能超过三片。

然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。

基础型钢安装允许偏差见表1。

基础型钢安装的允许偏差表1注：环形布置按设计要求。

c.基础型钢与地线连接：基础型钢安装完毕后，将室外地线扁钢分别引入室内（与变压器安装地线配合）与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍。

然后将基础型钢刷两遍灰漆。

(2)、低压成套配电柜稳装：a.配电柜安装。

应按施工图纸的布置，按顺序将柜放在基础型钢上。

单台配电柜只找柜面和侧面的垂直度。

成列配电柜各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正，拒不标准以柜面为准。

找正时采用0.5mm铁片进行调整，每处垫片最多不能超过三片。

然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。

一般无要求时，低压柜钻φ12.2孔，分别用M12、M16镀锌螺丝固定。

允许偏差见表2。

低压成套配电柜安装的允许偏差表2b.配电柜就位，找正、找平后，除柜体与基础型钢固定。

柜体与柜体、柜体与测挡板均用镀锌螺丝连接。

低压配电柜安装1、施工顺序2、设备开箱及审核设备开箱检查由业主、监理工程师、承包商和设备制造商共同进行。

按图纸和装箱清单核对每台开关柜的规格、型号，内部配线与系统图是否符合，随机带的技术资料和备品、备件并及时记录签字。

（由于定货、厂家制造等方面的原因，在施工中经常出现到货盘柜尺寸与设计不符的情况，此时应准确测量实际到货外形尺寸，及时修改基础槽钢制作尺寸及运输安装方案。

）3、槽钢基础制作安装○1柜基础采用10#槽钢，安装前，首先应检查槽钢的不平直度，并予以校正。

○2安装盘柜实际外形及排列原则进行槽钢基础制作，注意横撑位置不要设置于某面盘的底座中部，以免影响以后线、缆进入及固定。

在槽钢基础制作时应考虑为盘间接缝预留1—2mm延长量。

○3土建交出配电室地面的最终标高点，然后用水平测量仪分点测出地面的标高，并标挂钢丝，按钢丝高度确定槽钢标高，槽钢底部用垫铁垫实与预埋铁或砼钢筋焊接。

基础槽钢安装时配合水平仪测量，使其上表面水平偏差≤1mm,且盘柜后面基础槽钢应稍低于前面或水平，使找平时不在盘柜前面垫垫片；基础型钢安装后其顶部宜高出抹平地面10mm。

a.搬运槽钢、设备时施工人员应精力集中、动作协调，以防施工人员发生磕碰现象。

b.配电室内应保持通风良好，以利于电焊气体的彻底排放。

c.电焊作业必须遵守用火制度，并做好防火措施。

4、盘柜安装1）配电柜进场前，土建条件应具备以下条件：○1低压配电室地面施工已完，室内沟道无积水、杂物。

○2预埋件及预留孔符合设计要求，预埋件应牢固；门窗安装完毕，符合防火要求。

○3有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作已结束。

2）设备运输○1本工程较大设备主要是低压配电柜，柜体吊装采用四点吊装以防止变形，由专人指挥将开关柜慢慢吊起，放在运输车辆的适当位置，然后用4根刹车器将柜体顶部4个吊装孔与运输车刹紧。

防止运输中的磕碰。

○2到达预定位置后平稳卸车，并将倒放于平板车上，平板车上表面满铺一层软毡，防止划伤柜体，检查线路行程范围内有无脚手架、障碍物等，存在问题立即联系拆除或解决，确保线路完全畅通后，人力拉动平板车至低压配电室附近。

低压配电柜安装规范低压配电柜是电力系统中的重要设备，负责对电能进行分配和控制。

正确安装低压配电柜可以保障电力系统的安全稳定运行。

下面是低压配电柜安装的一些规范：1. 安装位置规范：低压配电柜应安装在通风良好、防潮、无腐蚀性气体及明火的场所，远离易燃、易爆、腐蚀性物质。

柜体应有足够的空间进行维修和排热。

2. 基础安装规范：配电柜的基础应满足设计要求，基础材料应选用混泥土、高强度水泥等。

基础应平整、牢固，要避免与其他设备共用基础，以免影响正常维修与操作。

3. 固定安装规范：配电柜应通过膨胀螺栓或焊接等方式固定在基础上，各螺栓应牢固可靠，不得晃动，柜体应平稳、水平放置。

4. 进线安装规范：进线电缆应按照设计要求进行选择和安装，应符合电缆的安全标准。

进线电缆应保持一定的安全距离，不得交叉，不得与其他线缆共用线槽。

进线端子应牢固可靠，紧固扭矩要符合要求。

5. 出线安装规范：出线端子应根据设计要求正确接入，绝缘层应完好无损。

出线应按照电路规划进行组织，不得乱拉乱接，应有清晰的标识。

6. 地线安装规范：配电柜应有可靠的接地装置，接地电阻应满足设计要求。

地线应用良好的导电材料制成，接地点要清晰可见，并符合相关标准。

7. 绝缘保护规范：配电柜容易发生短路故障，应有必要的绝缘保护措施。

绝缘物品应防止受潮、损坏，绝缘材料应满足相关标准。

8. 空间规范：配电柜应设置合适的工作空间，便于操作和维护。

工作空间应有足够的照明设施，易于观察和操作。

配电柜门开启时，应有足够的空间。

9. 标识规范：配电柜应有清晰的标识，包括设备名称、额定电压、电流、功率等信息。

标识应牢固、易于识别、不褪色。

10. 安全防护规范：安装低压配电柜时，工作人员应按照操作规程进行作业，佩戴必要的防护用品，注意安全防护。

工作结束后，配电柜门应加锁、封存，以防他人误操作。

以上是低压配电柜安装的一些规范，正确安装低压配电柜可以确保电力系统的安全稳定运行。

在安装过程中，应严格遵守相关规范，确保安装质量和操作安全。

高压低压配电柜的安装步骤和注意事项高压低压配电柜是电力系统中的重要设备，它主要用于控制、保护和配电电能。

在进行高压低压配电柜的安装时，需要遵守一系列的步骤和注意事项，以确保安全性和可靠性。

本文将介绍高压低压配电柜的安装步骤以及需要注意的事项。

一、高压低压配电柜的安装步骤1. 设计与准备在安装高压低压配电柜之前，首先需要进行设计和准备工作。

根据场地要求和负荷需求进行布置、设计并准备所需的设备和材料。

2. 安装支架将配电柜支架固定在预定位置上，确保支架稳固可靠。

根据设计规定和现场需求调整支架的水平度和垂直度。

3. 安装电缆将电缆引入配电柜，并根据连接要求进行布线。

注意保持电缆良好的绝缘和接地，防止发生电气事故。

4. 连接电器元件根据电气图纸和工程设计要求，连接配电柜内部的电器元件，如断路器、接触器、指示灯等。

确保连接的可靠性和正确性。

5. 安装检测设备在配电柜中安装必要的监测和保护设备，如电流互感器、电压互感器等。

这些设备可以实时监测电气参数，并在异常情况下启动保护措施。

6. 进行接地对配电柜进行可靠的接地，确保人身安全和设备的正常运行。

接地线应符合相关标准要求，并与系统的接地保持良好的连接。

7. 进行试运行与调试在安装完毕后，进行配电柜的试运行与调试。

确保各功能模块正常运行，无异常噪音和温度过高等问题。

检查各电器元件的动作可靠性和灵敏度。

8. 进行系统接入与联调完成高压低压配电柜的安装和调试后，进行系统接入与联调，确保与系统的正常配合运行。

在此过程中，要进行各项功能测试，如过载保护、短路保护等。

二、高压低压配电柜的注意事项1. 安全第一在整个安装过程中，安全是至关重要的。

操作人员应穿戴防护用具，严格遵守安全操作规程。

尤其是在高压操作时，必须确保安全帽和绝缘手套等防护措施的使用。

2. 遵循相关标准在高压低压配电柜的安装中，必须遵循国家和地方相关的安全标准和规范。

对于电器元件的选择、连接和绝缘等方面都要符合相关要求。
