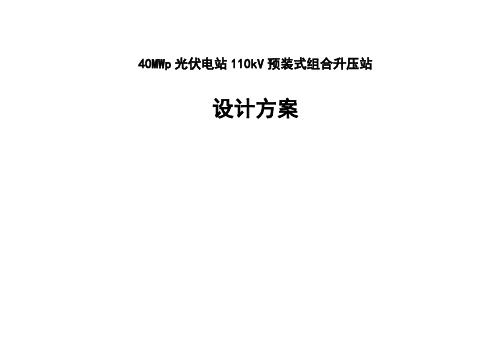

40MWp光伏电站110kV预装式组合升压站设计方案目录1．总的部分1.1本设备适用场合1.2 对设备方案组合的说明2．电气一次部分2.1电气主接线2.2短路电流及主要电气设备、导体选择2.3绝缘配合及过电压保护2.4电气总平面布置2.5站用电及照明2.6电缆设施3．电气二次部分3.1系统继电保护3.2计算机监控系统3.3元件保护及自动装置3.4 UPS电源系统3.5图像监视及安全警卫系统3.6火灾自动报警系统3.7二次设备布置3.8集成变电站二次设备的接地、防雷及抗干扰3.9电流互感器、电压互感器二次参数选择4．框架结构部分4.1站区场地概述4.2站区布置及交通运输4.3整体钢制框架4.4框架设计4.5采暖通风4.6消防5．附图5.1 电气主接线图5.2 主平面图5.3 一层平面图5.4 二层平面图5.5 110KV室断面图5.6 35KV室断面图为了满足负荷日益增长对城市电源点和较大用户的用电需求，满足社会和企业对节约、节能、环保、经济适用的要求，满足国网公司对变电站进行标准化设计的理念，使变电站工程建设由过去的规划设计、招标采购、建设施工、安装调试、验收投运等多个环节，变为只有规划定货和验收投运的交钥匙项目，减少了流程、加快了进度、节约了资源，方便了用户。
1 总的部分110kV集成变电站为钢框架结构、底层悬空、全封闭的室内变电站。
它具有结构紧凑、占地面积小，建设周期短、造价相对较低，对环境影响小、适应性强，并且表面喷涂有防紫外线涂料，在高温地区可有效降低室内温度。
实现工厂化生产、无人值守的预装式变电站。
110kV为1回架空线缆并网出线（终期），1台SZ11-40000/110升压变压器（本期），35kV为5回电缆汇集线（本期），1套SVG无功补偿装置（本期），1套站用接地变成套装置（本期）。
110kV集成变电站按户内无人职守变电站设计。
整站设计参照《国家电网公司输变电工程典型设计—--110kV部分》为依据，110kV配电装置选用户内线变组GIS组合电器设备；主变选用自冷有载调压变压器；35kV配电装置采用金属铠装移开式开关柜，室内双列布置。
光伏并110kv
“光伏并110kV”通常指的是将光伏发电系统接入110kV 电网。
这是一种常见的光伏发电并网方式，意味着将光伏发电产生的电能输送到 110kV 电压等级的电网中。
在这种情况下，光伏发电系统通过逆变器将直流电转换为交流电，并将其接入 110kV 电网。
这样可以实现将光伏发电与电网连接，使得光伏电力能够供应给电网用户或用于抵消电网的用电量。
具体的光伏并 110kV 操作涉及到电力系统的设计、安装、调试和运行等方面，需要遵循相关的电力法规和标准，并与当地的电力公司或相关机构进行合作和协调。
如果你对光伏并 110kV 有更具体的问题或需要进一步的信息，建议咨询专业的电力工程师、可再生能源专家或相关的电力公司。
他们可以提供更详细和准确的指导，以满足你的需求。
广东电网阳江供电局110kV港口输变电工程
启动方案
（阳江供电局签证页）
批准：
审核：
专业审核：
编写：
广东电网阳江供电局110kV港口输变电工程
启动方案
（阳江供电局输电部签证页）
批准：
审核：
专业审核：
编写：
广东电网阳江供电局110kV港口输变电工程
启动方案
（阳江供电局变电部签证页）
批准：
审核：
编写：
广东电网阳江供电局110kV港口输变电工程
启动方案
（阳江供电局计划建设部签证页）
批准：
审核：
编写：
广东电网阳江供电局110kV港口输变电工程
启动方案
（施工队签证页）
批准：
审核：
专业审核：
编写：
目录
一、工程概述 (2)
二、计划启动时间 (3)
三、调度命名与调度编号 (3)
四、设备启动范围及主要设备参数 (3)
五、启动前的准备工作 (4)
六、启动前有关变电站一、二次设备的运行状态 (7)
七、设备启动操作顺序纲要 (9)
八、启动操作步骤 (9)
九、附件 (14)。

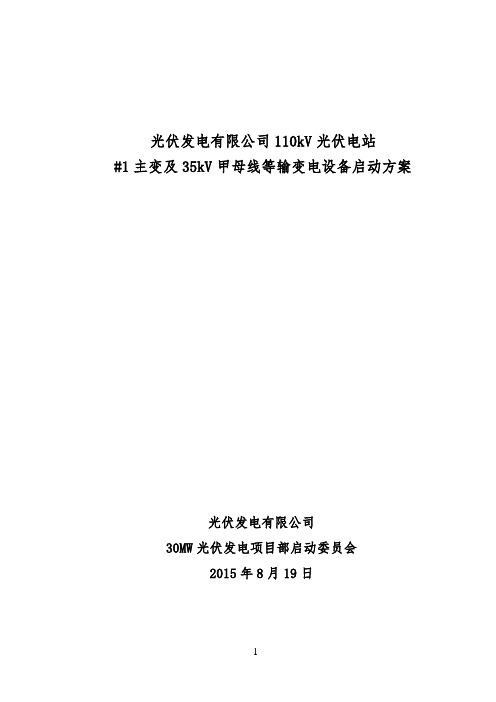

光伏发电有限公司110kV光伏电站#1主变及35kV甲母线等输变电设备启动方案光伏发电有限公司30MW光伏发电项目部启动委员会2015年8月19日一、工程概述光伏发电有限公司新建110kV光伏电站（容量30MWp），110kV母线采用单母线接线方式，35kV母线采用单母分段接线方式，本期建设1台主变（容量为50MVA）。
110kV光伏电站#1主变及35kV输、变电设备安装、调试工作已经完工，现将光伏发电有限公司110kV光伏电站#1、主变及35kV甲母线等输变电设备启动方案印发。
二、设备参数1.#1主变:型号SZ10-50000/110；额定电流：251.02/719.8/824.8A;额定电压115±8×1.25%/38.5±2×2.5%/10.5kV，接线组别YNyn0+d11，有载调压，短路损耗206.01kW，短路电压Uk1—2=10.46%,空载电流0.08%，空载损耗30.83kW，电气股份有限公司制造。
2.35kV线路:3511一回：导线型号ZRC-YJV22-26/35kV 3X95，线路长度1462米。
3512二回：导线型号ZRC-YJV22-26/35kV 3X95，线路长度1171米。
3513三回：导线型号ZRC-YJV22-26/35kV 3X95，线路长度420米。
4. #1、SVG:型号：RSVG-11M/355.#1站用变型号：S11-315/35,D,yn11,电压等级35/0.4KV。
6.#1消弧线圈型号：XDZ1-2200/35三、保护配置1.#1主变：配备深圳南瑞公司生产的RCS-9671CS主变差动保护、RCS-9661CS非电量保护、RCS-9681CS高低后备保护。
2.#1SVG:配备深圳南瑞公司生产的ISA---367G型保护。
3.110KV及35kV母差：配备NSR304D型母线差动保护。
4.35kV故障录波器：配备ZH-5型装置。
长沙电力职业技术学院毕业设计（论文）课题任务书（2007 ---- 2008 学年）长沙电力职业技术学院毕业设计（论文）评阅表前言通过三年的电力专业系统的学习,我们已经初步掌握了一些电气方面的知识,认识了很多电气设备。
老师深刻而形象的传授,使我们受益匪浅，学校丰富多彩的实习使我们不但有理论的优势，也有实践操作能力。
这次110KV变电所一次系统的设计不但复习总结了以前的知识，而且学习了很多新的知识，培养了很多新的能力，比如上网查阅资料的能力，整理数据、分析数据的能力，使用AUTO CAD 解决实际绘画问题的能力等等。
在设计的过程中，为了数据的严肃性，我翻阅了很多参考资料，有时，一个小小的标点也要让我仔细斟酌良久，我知道科学是严肃性的。
本设计的思路秉着经济性，可靠性，可行性原则设计使设计尽量紧凑化。
由于这个变电所属于终端变电所，停电只影响到用户侧，而且主要是三类负荷，对供电的可靠性不是很高，所以只采用了一台主变，对于一处二类负荷，我们采用从其他电源引过来，这样不但节省了备用变压器，断路器，隔离开关等设备的费用，同时还使结构简单，便于操作，节省了运行管理费用等等。
110KV侧不带负荷，但采用了单母接线，主要考虑是留有发展空间。
考虑10年以后负荷的增长，容量增加，变电所再增加变压器留有余地。
电抗器主要用在10KV侧限制短路电流，主要安装在短路电流在30KA及以上分段接线的母线上，所以本设计没有考虑。
最后感谢指导老师的悉心指导，设计过程中出现了许多困难，多亏老师的耐心指点。
设计存在很多缺陷，万望专业人士批评指正。
设计者：胡欣2008年1月目录前言摘要第1章基本概念1.1常用概念 (1)1.2变电所分类 (1)第2章变电所一次系统的设计2.1 原始材料分析及主变的选择 (2)2.2 电气主接线设计 (4)2.3 所用电设计 (8)2.4 短路电流的计算 (8)2.5 电气设备的选择 (10)2.6高低压配电装置的设计 (23)第3章计算书3.1 短路电流计算 (25)3.2 电气设备的选择和校验 (27)附录后记致谢参考资料及文献摘要变电所由主接线，主变压器，高、低压配电装置，继电保护和控制系统，所用电和直流系统，远动和通信系统，必要的无功功率补偿装置和主控制室等组成。
35kV****电力有限公司输变电工程启动方案启动方案****电力有限公司二零一六年十二月二十八日目录一、工程概况二、启动前应具备的条件三、启动试运行范围四、启动试运行项目五、启动试运行时间安排六、启动试运行指挥成员名单和电话七、启动试运行前系统运行方式要求八、启动前现场准备和设备检查九、启动试运行步骤十、试运过程中的安全措施和注意事项一、工程概况****电力有限公司35kV升压站本期建设规模为35kV 系统出线1回，35kV系统集电线2回，SVG出线1回，站用变压器出线1回，35kV采用单母线接线方式。
光伏电站升压站35kV出线间隔接入****220kV变电站35kV一段母线上。
光伏电站升压站安装南瑞电气的监控系统，采用计算机监控模式。
1回35kV线路安装南瑞线路光差保护装置，1回、II回35kV汇流线每回均安装1套南瑞电气的PCS-9611D线路保护装置，35kV站用变安装南瑞电气的PCS-9621D保护测控装置1套，35kV SVG安装南瑞电气的PCS-9621D保护测控装置1套，35kV母线保护采用南瑞电气的PCS-9628D 保护装置1套。
本次送电范围：****电力有限公司35kV ****光伏514开关、****电力有限公司35kV系统、SVG系统、站用变系统、低压400V系统等。
二、启动前应具备的条件1、****间隔及****电力有限公司所有电气一次设备全部安装调试完毕，并验收合格。
2、****间隔及****电力有限公司所有电气二次设备全部安装调试完毕，并验收合格。
3、所有临时安全措施均已拆除，********光伏514开关间隔、断路器、接地刀闸都处在断开位置，****电力有限公司35kV所有间隔小车开关均在试验位置并断开，接地刀闸都处在断开位置。
4、运行单位操作用品、用具，消防器材，安全工器具配备齐全到位。
5、所有启动试运行范围内的设备均按照有关施工规程、规定要求进行安装调试，且经启动委员会工程验收组验收合格，并向启动委员会呈交验收结果报告，启动委员会认可已具备试运行条件。
110kV某某光伏发电站启动方案目录一. 工程概述 (1)二. 计划启动时间 (4)三. 新调度命名与编号 (4)四. 启动范围及主要设备参数 (4)五. 启动前的准备工作 (5)六. 风险分析及控制措施 (6)七. 启动前有关变电站一、二次设备的运行状态 (10)八. 设备启动操作顺序纲要 (11)九. 启动操作步骤 (12)十. 启动结束后的注意事项 (17)十一. 附件 (18)110kV某某光伏发电站启动方案一.工程概述1.本工程新建110kV变电站1座（下称某某光伏发电站），站址位于某某市某某镇。
2.110kV某某光伏发电站本期工程建主变压器1台；110kV采用线变组出线；35kV采用单母线接线方式；35kV为室内配电装置，建站用变、接地变各1台，SVG 1套，出线间隔7回，PT间隔1回。
3.本期新建110kV架空线路1回，线路采用JL/LB20A-240/40钢芯铝绞线，全长2.5km。
接入110kV某某站。
装机容量：50MW 4.110kV某某站扩建110kV间隔1个，一次设备情况：（1）110kV开关采用北京ABB高压开关设备有限公司生产的LTB145D1/B型产品。
（2）110kV隔离开关采用北京ABB高压开关设备有限公司生产的GW55-126D型产品。
（3）110kV电流互感器采用北京天威瑞恒电气有限责任公司生产的LRGBJ-110产品。
（4）110kV电压互感器采用桂林电力电容器有限责任公司生产的线路型：TYD110/√3—0.01H型产品。
（5）110kV避雷器采用杭州永德电气有限公司生产的Y10WZ5-108/281型产品。
5.某某光伏电站一次设备情况：（1）主变压器采用自冷式有载调压变压器，厂家为某某电气有限公司SZ11-100000/115型。
（2）110kV开关采用某某电气有限公司生产的LW36-126/2000-40 SF6瓷柱式断路器。
（3）110kV隔离开关采用某某电气有限公司生产的GW4F-126IIDW/2000A双柱水平旋转式隔离开关。
宏远光伏电站送变电工程启动方案批准：审核：柳磊编制：郝晓华嘉峪关供电公司电力调度调控中心二O一三年十二月五日一、工程简介甘肃宏远青羊沟滩30MW光伏并网发电项目（甘电司发展【2013】873号）是由甘肃宏远光电有限责任公司新建的一座光伏并网电站，占地70公顷，投资2.5亿元，电站位于甘肃省肃北蒙古族自治县境内，海拔高程2000m～2300m之间，建设容量为30MWp，由甘肃宏远光电有限责任公司负责电站的建设、经营和管理。
电站光伏支架采用固定式，光伏组件采用240W多晶硅组件和245W多晶硅组件各63220块和60440块，采用分块发电、集中并网方案，将系统分成30个1MW发电单元，共设置60台500kW的光伏逆变器，每1MW光伏发电单元配置 2台 500kW 逆变器、1 台 1000kVA美式箱变，再将10MW 升压变并联形成 1 回，共3回路进线汇集到35KV配电室，再通过一回出线从配电室出线后，通过110KV主变升压至110KV，采用双回架空线路（型号为：LGJ-300型钢芯铝绞线,每根电缆长度为2400米）π接至玉青线3km 处，输送至玉门110KV玉门变。
利用新建线路敷设一条12芯ADSS光缆作为系统保护。
预计电站运营期内平均年上网电量为4366万度。
二、相关设备参数：1、110KV主变型号：SZ11-31500/110电压比：115±8X1.25%/38.5±2X2.5%/10.5kV阻抗电压：Ud=10.5%；空载电流：0.3%空载损耗：40KW 厂家：保变天威2、美式箱变型号: ZBWF/1000(30台)，厂家:浙江开关厂有限公司，35kV升压变压器30台、额定容量1000/500/500kVA，额定电压：变压器高压侧：40.5kV 低压侧：670/270-315V 额定频率：50Hz 调压方式：无励磁调压：调压范围：38.5±2×2.5% 联结组别：YN,d11,d11 阻抗电压：6.5 %冷却方式：ONAN 绝缘等级：A级。
供配电系统设计规范(GB50052-2009)UDC GB中华人民共和国国家标准P GB50052-2009供配电系统设计规范Code for design electric power supply systems2009-11-11 发布2010-07-01 实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国国家标准供配电系统设计规范Code for design electric power supply systemsGB50052-2009主编部门：中国机械工业联合会批准部门：中华人民共和国住房和城乡建设部施行日期：2 0 1 0 年7 月1 日中国计划出版社2010 北京中华人民共和国住房和城乡建设部公告第437 号关于发布国家标准《供配电系统设计规范》的公告现批准《供配电系统设计规范》为国家标准，编号为GB50052-2009，自2010 年7 月1 日起实施。
其中，第3.0.1、3.0.2、3.0.3、3.0.9、4.0.2 条为强制性条文，必须严格执行。
原《供配电系统设计规范》GB50052-95 同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇〇九年十一月十一日前言本规范是根据原建设部《关于印发<二○ ○ 一～二○ ○ 二年度工程建设国家标准制订、修订计划>的通知》（建标[2 002 ]85 号）要求，由中国联合工程公司会同有关设计研究单位共同修订完成的。
在修订过程中，规范修订组在研究了原规范内容后，经广泛调查研究、认真总结实践经验，并参考了有关国际标准和国外先进标准，先后完成了初稿、征求意见稿、送审稿和报批稿等阶段，最后经有关部门审查定稿。
本规范共分7 章，主要技术内容包括：总则，术语，负荷分级及供电要求，电源及供电系统，电压选择和电能质量，无功补偿，低压配电等。
修订的主要内容有：1.对原规范的适用范围作了调整；2.增加了“ 有设置分布式电源的条件，能源利用效率高、经济合理时” 作为设置自备电源的条件之一；“ 当有特殊要求，应急电源向正常电源转换需短暂并列运行时，应采取安全运行的措施”；6 60V 等级的低压配电电压首次列入本规范；3.对保留的各章所涉及的主要技术内容也进行了补充、完善和必要的修改。
110kV某某光伏发电站启动方案目录一. 工程概述 (1)二. 计划启动时间 (4)三. 新调度命名与编号 (4)四. 启动范围及主要设备参数 (4)五. 启动前的准备工作 (5)六. 风险分析及控制措施 (6)七. 启动前有关变电站一、二次设备的运行状态 (10)八. 设备启动操作顺序纲要 (11)九. 启动操作步骤 (12)十. 启动结束后的注意事项 (17)十一. 附件 (18)110kV某某光伏发电站启动方案一.工程概述1.本工程新建110kV变电站1座（下称某某光伏发电站），站址位于某某市某某镇。
2.110kV某某光伏发电站本期工程建主变压器1台；110kV采用线变组出线；35kV采用单母线接线方式；35kV为室内配电装置，建站用变、接地变各1台，SVG 1套，出线间隔7回，PT间隔1回。
3.本期新建110kV架空线路1回，线路采用JL/LB20A-240/40钢芯铝绞线，全长2.5km。
接入110kV某某站。
装机容量：50MW 4.110kV某某站扩建110kV间隔1个，一次设备情况：（1）110kV开关采用北京ABB高压开关设备有限公司生产的LTB145D1/B型产品。
（2）110kV隔离开关采用北京ABB高压开关设备有限公司生产的GW55-126D型产品。
（3）110kV电流互感器采用北京天威瑞恒电气有限责任公司生产的LRGBJ-110产品。
（4）110kV电压互感器采用桂林电力电容器有限责任公司生产的线路型：TYD110/√3—0.01H型产品。
（5）110kV避雷器采用杭州永德电气有限公司生产的Y10WZ5-108/281型产品。
5.某某光伏电站一次设备情况：（1）主变压器采用自冷式有载调压变压器，厂家为某某电气有限公司SZ11-100000/115型。
（2）110kV开关采用某某电气有限公司生产的LW36-126/2000-40 SF6瓷柱式断路器。
（3）110kV隔离开关采用某某电气有限公司生产的GW4F-126IIDW/2000A双柱水平旋转式隔离开关。
（4）110kV电流互感器采用北京天威瑞恒电气有限责任公司LRGBJ-110型。
（5）110kV电压互感器采用某某电气有限公司TYD 110/3-0.01H型。
（6）110kV避雷器采用某某电气有限公司Y10W-108/281型。
（7）35kV高压柜采用某某电器集团股份有限公司生产的KYN60-40.5型。
（8）35kV站用变采用某某电气有限公司生产的SCB11-315/37型。
（9）SVG采用某某电力电子有限公司生产的动态无功补偿成套装置。
（10）35kV接地变采用保定某某电气有限公司生产接地变及接地电阻成套装置。
6.110kV某某站二次设备情况：（1）110kV线路保护采用某某继保PCS-943N型微机保护；测控装置采用某某继保生产的PCS-9705A-H2产品。
（2）电能质量在线监测装置采用南京某某生产的PQS-882A 产品。
7.某某光伏电站二次设备情况：（1）110kV主变差动保护采用南京某某继保工程技术有限公司PCS-9671N型微机保护；高后备保护采用某某继保PCS-9681NH型微机保护；低后备保护采用某某继保PCS-9681NL 型微机保护；非电量采用某某继保PCS-9661N微机保护装置；测控装置采用某某继保PCS-9705A-H2型测控装置。
（2）110kV线路保护采用某某继保PCS-943N型微机保护；测控装置采用某某继保PCS-9705A-H2型测控装置。
（3）35kV线路保护测控采用某某继保PCS-9611N和PCS-9613N型。
（4）35kV站用变保护测控采用某某继保PCS-9621N型。
（5）35kVSVG保护测控采用某某继保PCS-9631NA型。
（6）35kV接地变保护测控采用某某继保PCS-9621N型。
（7）低频低压减载装置采用南京某某PCS-994B型。
（8）故障录波装置采用保定浪拜迪生产的LBD-WLB-8000产品。
8.上述所有待投运设备经质检验收签证，要求整改项目已全部闭合，具备启动条件。
9.本工程项目法人为谢文。
110kV某某站间隔、线路工程设计单位为某某市某某电力设计有限公司，监理单位为某某市某某工程咨询有限公司，间隔施工单位为某某电力建设有限公司，线路施工单位为某某电力科技有限公司。
某某光伏发电站设计单位为某某市某某电力设计有限公司，监理单位为某某工程项目管理有限公司，施工单位为某某电力科技有限公司。
二.计划启动时间20XX年6月3日。
三.新调度命名与编号1.即将投产运行的新变电站调度命名为110kV某某光伏发电站(以下简称某某站)。
2.110kV某某站至110kV某某站的输电线路调度命名为110kV某某线，线路两侧开关调度编号为1290。
3.110kV某某站的主变压器调度命名为#1主变，#1主变的两侧开关调度编号为：1290、301。
4.其余电气设备的调度命名和调度编号详见附图四.启动范围及主要设备参数1.110kV某某线及两侧开关间隔。
线路导线型号：JL/LB20A-240/40的钢芯铝绞线，全长为2.5千米。
限流：498.6A2.某某站#1主变及两侧开关间隔设备。
3.某某站35kV#1M及其附属设备。
4.某某站35kV #1站用变、#1接地变、#1 SVG。
5.上述设备对应的二次保护及自动化系统。
五.启动前的准备工作1.本次投产的新设备按国家《电气装置安装工程施工及验收规范》要求安装完毕，调试结果符合交接验收标准要求；有关控制、保护、通信、远动、录波、监控系统、测量、场用电系统、计量等系统已分别通过调试，经验收合格。
安装设备的出厂资料、图纸及试验报告齐全。
工程经质检验收签证，具备投运条件。
2.启动范围内场地平整、通道畅通、电缆盖板齐全，临时工棚、脚手架、接地线已拆除。
3.待投运线路工作全部结束，线路参数测试完毕，绝缘合格，相序核对正确并有正式书面报告。
标示牌全部齐备。
已对沿线有关单位、居民发出“线路送电，禁止攀爬”告示。
4.本次投产的开关、刀闸设备均已标明正确的名称、编号并与计算机监控和主控室模拟图相符。
5.电缆管口、开关操作箱、端子箱、保护屏电缆进线洞口已封堵，门窗防止小动物进入的措施完善。
6.站内配备足够的消防设施及绝缘用具，主变消防系统能正常运行。
7.设备外壳接地良好、地网接地电阻试验合格，待启动设备的油位、气体压力正常。
8.现场新启动设备相关的远动信息正常传送至某某地调。
某某光伏发电站与某某变电站及某某地调之间的通信通道正常，能满足调度、继电保护、安全自动装置及现场试验的要求。
完成电能采集装置的安装与调试。
9.所有待投运设备的保护定值按继保定值通知单要求整定好，压板投退符合要求。
保护完成整组传动试验。
所有待启动回路的电流互感器已做一次通流试验，确认除极性外回路正常，可以真实反应一次电流值，保护工作正常，传动开关正常；确认一、二次设备的调度命名已按有关规定要求在现场正确清晰标示。
10.某某光伏发电站#1主变本体及各运作系统状态良好。
主变调压开关抽头置9档、电压115.0 kV位置。
11.某某光伏发电站站用变本体及各运作系统状态良好。
站用变调压开关抽头置Ⅲ档、电压37.0 kV位置。
12.启动前，安装调试人员将新设备的安装情况向值班人员交底。
值班人员按启动方案要求写好操作票，并在模拟图版上预演一次，以确保操作正确无误。
13.记录避雷器放电记录器的动作底数。
14.记录电度表底数，并报相应部门备案。
15.启动当天测试所有待投产设备的绝缘电阻符合投运要求。
16.启动当天，负责设备操作任务的人员为变电站值班人员，操作第一监护人为工程施工单位人员，操作第二监护人为变电站值班人员。
17.以上各项检查合格后，由各小组负责人向启动委员汇报，经启动委员会批准方可进行启动。
六.风险分析及控制措施1.设备风险分析2.应急措施（1）启动现场应具备紧急联系电话表，相关的通信设备应保持畅通。
（2）启动前应根据当前运行方式，考虑当设备出现异常时，紧急断开启动电源的操作方式。
（3）启动现场应保持紧急疏散通道的畅通。
（4）启动前工作人员应熟悉设备操作电源的位置，当需要切断设备操作电源时应能及时执行。
（5）对于故障后可能发生火灾的设备，启动前应准备好消防器具、防护用具，工作人员应熟悉消防器具、防护用具的正确使用。
（6）设备受电时所有人员应远离设备3.操作要求（1）启动前操作人员应熟悉启动方案的操作项目，准备好操作票，并配置专职的监护人员。
操作时由调度进行逐项下令，操作人员接到调度的下令后，应严格按照启动方案的要求进行操作。
（2）启动期间对设备进行测试的工作人员，工作前应做好风险分析，防止进行设备测试时发生人身安全事故、影响设备运行的事故。
4.问题处理要求（1）启动期间，操作人员或工作人员发现设备存在异常或风险，应立即停止操作，报告现场指挥。
由现场指挥确认设备无异常或发现的缺陷不影响启动或辨识风险可控后，可继续操作；如设备确实存在影响启动的缺陷或辨识出的风险的控制措施不充分，则由现场指挥组织会审，安排进行处理，处理完毕并经验收组检查合格后，可继续启动操作。
（2）启动期间，若因设备突发缺陷、运行方式等引起变化，出现原启动方案不符合的情况，应立即停止启动，报告现场指挥。
由现场指挥按照启动方案审批流程执行方案的变更审核，审核后的方案作为现场继续执行的依据,方案变更后重新填写审核启动操作票。
5.启动过程测试记录的保存（1）启动过程的测试检查记录需经安装单位测试人员、验收组审核人员签名确认正确，并交启动组备案。
（2）变电站值班员应将测试检查记录填写在《新设备投运测试、检查交接记录》中。
七.启动前有关变电站一、二次设备的运行状态1.某某站：110kV# 2M在热备用状态。
2.某某站：110kV某某线1249开关及线路在热备用状态。
3.某某站：110kV某某线1290开关及线路在冷备用状态，保护按继保定值通知单要求投入，零序保护方向退出，将距离Ⅱ段、零序Ⅱ、Ⅲ段时间均调整为0.2 秒，重合闸退出。
4.某某站：110kV备自投在退出状态。
5.某某站：其它设备按正常方式。
启动前，110kV某某站值班员应确认上述一、二次设备在规定位置。
6.某某站：110kV某某线1249开关及线路在热备用状态，保护按继保定值通知单要求投入，将距离Ⅱ段、零序Ⅱ、Ⅲ段时间均调整为0.2 秒，重合闸退出。
7.某某站：110kV备自投在退出状态。
8.某某站：其它设备按正常方式。
启动前，110kV某某站值班员应确认上述一、二次设备在规定位置。
9.某某站：本期所有待启动一次设备均在冷备用状态。
10.某某站：按继保定值通知单要求投入110kV某某线所有保护，零序保护方向退出，将距离Ⅱ段、零序Ⅱ、Ⅲ段时间均调整为0.2秒，重合闸退出。
