扶贫光伏电站并网调试启动方案编写：胡城文审核：周华群批准：杨滨广东太阳库新能源科技有限公司一. 逆变器启动前，应具备下列条件：1.在启动之前，应对设备的安装情况进行彻底的检查，应该特别检查直流和交流端的电压是否符合逆变器的要求，以及极性、相序是否正确等。
2.检查系统的连接均已经符合相关标准规范的要求，并且系统已经良好接地，接地电阻符合要求。
注意：试运行前需要确保交流侧、直流侧所有开关均为断开状态。
二. 逆变器启动前，应对其做下列检查：(一)直流部分1.检查光伏阵列（1）组串开路电压测试，在进行并网之前应对现场光伏阵列进行检查，检查每一列的开路电压是否符合要求；（2）确保天气条件稳定，因为电压会随着太阳能电池板温度的改变而变化。
可以使用U-I曲线记录仪记录光伏阵列工作情况，选择在光伏阵列输出稳定的情况下进行试运行；（3）记录现场环境参数（电压、温度、光照强度）；（4）用兆欧量程的欧姆表测量接线盒与逆变器之间电缆的电阻，精确记录所有数据。
2.绝缘电阻测量绝缘电阻测试可以检查电缆绝缘是否、老化、受损、受潮，以及耐压试验中暴露出绝缘缺陷。
对1000V以下的电缆测量时用1000V绝缘电阻测试仪，分别测量屏蔽层对铠装、铠装层对地的绝缘，以检查绝缘是否损坏，确实绝缘电缆损坏时，应安排检修。
3.检查直流侧开关是否完好，开关合分转换是否到位，触头接触是否良好。
(二)交流部分联动测试，检查交流侧开关是否完好，开关合分转换是否到位，触头接触是否良好，合分位置时电压电流表指示是否正常。
(三)逆变器本体测试1.在逆变器上电前需要对其进行一系列检查：（1）按照附录A安装检查清单检查逆变器的安装、接线情况；（2）确保交直流断路器都处于断开状态；（3）确保急停按钮已经放开，并可以正常工作。
2.检查逆变器电压（1）检查电网电压检查逆变器的三相是否与电网三相相序连接正确；检查相电压及线电压是否在预定范围内，并记录电压值，如果电压偏差过大，则需要调整变压器的传输比；如果可能的话，测量相的THD（总谐波失真），并查看曲线。
10兆瓦太阳能电站方案10 兆瓦的太阳能光伏并网发电系统，推荐采用分块发电、集中并网方案，将系统分成10个1兆瓦的光伏并网发电单元，分别经过0.4KV/35KV变压配电装置并入电网，最终实现将整个光伏并网系统接入35KV中压交流电网进行并网发电的方案。
本系统按照10个1 兆瓦的光伏并网发电单元进行设计，并且每个1兆瓦发电单元采用4台250KW并网逆变器的方案。
每个光伏并网发电单元的电池组件采用串并联的方式组成多个太阳能电池阵列，太阳能电池阵列输入光伏方阵防雷汇流箱后接入直流配电柜，然后经光伏并网逆变器和交流防雷配电柜并入0.4KV/35KV变压配电装置。
（一）太阳能电池阵列设计1、太阳能光伏组件选型（1）单晶硅光伏组件与多晶硅光伏组件的比较单晶硅太阳能光伏组件具有电池转换效率高，商业化电池的转换效率在15%左右，其稳定性好，同等容量太阳能电池组件所占面积小，但是成本较高，每瓦售价约36-40元。
多晶硅太阳能光伏组件生产效率高，转换效率略低于单晶硅，商业化电池的转换效率在13%-15%，在寿命期内有一定的效率衰减，但成本较低，每瓦售价约34-36元。
两种组件使用寿命均能达到25年，其功率衰减均小于15％。
（2）根据性价比本方案推荐采用165W P太阳能光伏组件，全部为国内封装组件，其主要技术参数见下表：2、并网光伏系统效率计算并网光伏发电系统的总效率由光伏阵列的效率、逆变器效率、交流并网等三部分组成。
（1）光伏阵列效率η1：光伏阵列在1000W/m2太阳辐射强度下,实际的直流输出功率与标称功率之比。
光伏阵列在能量转换过程中的损失包括：组件的匹配损失、表面尘埃遮挡损失、不可利用的太阳辐射损失、温度影响、最大功率点跟踪精度、及直流线路损失等，取效率85%计算。
(2)逆变器转换效率η2：逆变器输出的交流电功率与直流输入功率之比，取逆变器效率95%计算。
（3）交流并网效率η3：从逆变器输出至高压电网的传输效率，其中主要是升压变压器的效率，取变压器效率95%计算。
光伏发电项目并网试运行方案xxxxxxxx工程目录一、工程目标 (4)1.1. 质量目标 (4)1.2. 工期目标 (4)二、开启试行前准备 (4)四、开启试运行应含有条件 (5)五、开启试运行前系统运行方法要求、调试操作配合 (5)六、开启试运行内容及步骤 (5)6.1 开启前现场准备和设备检验 (5)6.1.1 一次设备检验 (6)6.1.2二次设备检验和保护投退 (6)6.2 开启试运行步骤 (6)6.2.1 35KV母线充电 (6)6.2.2 #1接地变充电.......................................................................... 错误!未定义书签。
6.2.3 无功赔偿装置充电 (7)6.2.4 35KV光伏进线一充电 (7)6.2.5箱变充电 (7)6.2.6 逆变器并网调试 (7)七、质量管理体系和确保方法 (8)7.1 质量方针、目标 (8)7.2质量确保方法 (8)7.3工序质量检验和质量控制 (9)7.4 施工现场安全生产交底 (10)7.5安全生产管理岗位及职责 (11)7.6 安全生产管理方法 (12)一、工程目标1.1. 质量目标工程质量验收标准：满足规范及施工图纸文件要求，验收合格，争创优良工程。
1.2. 工期目标开工日期：以土建工程满足施工作业要求开始，在协议约定施工期限内完成施工安装任务。
具体开工日期以工程开工令或协议中约定为准。
二、开启试行前准备1. 运行单位应准备好操作用具，用具，消防器材配置齐全并到位。
2. 全部开启试行范围内设备均按相关施工规程、要求要求进行安装调试，且经开启委员会工程验收组验收合格，并向开启委员会交验收结果汇报，开启委员会认可已含有试行条件。
3. 和地调、省调通信开通，开启设备运动信息能正确传送到地调及省调。
4. 开启试行范围内设备图纸及厂家资料齐全。
5. 开启试行范围内设备现场运行规程编写审批完成并报相关部分立案。
10 兆瓦太阳能电站方案10 兆瓦的太阳能光伏并网发电系统，推荐采用分块发电、集中并网方案，将系统分成10 个1 兆瓦的光伏并网发电单元，分别经过0.4KV/35KV 变压配电装置并入电网，最终实现将整个光伏并网系统接入35KV 中压交流电网进行并网发电的方案。
本系统按照10 个1 兆瓦的光伏并网发电单元进行设计，并且每个1兆瓦发电单元采用4台250KW并网逆变器的方案。
每个光伏并网发电单元的电池组件采用串并联的方式组成多个太阳能电池阵列，太阳能电池阵列输入光伏方阵防雷汇流箱后接入直流配电柜，然后经光伏并网逆变器和交流防雷配电柜并入0.4KV/35KV 变压配电装置。
（一）太阳能电池阵列设计1 、太阳能光伏组件选型（1 ）单晶硅光伏组件与多晶硅光伏组件的比较单晶硅太阳能光伏组件具有电池转换效率高，商业化电池的转换效率在15% 左右，其稳定性好，同等容量太阳能电池组件所占面积小，但是成本较高，每瓦售价约36-40 元。
多晶硅太阳能光伏组件生产效率高，转换效率略低于单晶硅，商业化电池的转换效率在13%-15%，在寿命期内有一定的效率衰减，但成本较低，每瓦售价约34-36 元。
两种组件使用寿命均能达到25 年，其功率衰减均小于15％。
（2）根据性价比本方案推荐采用165W P太阳能光伏组件，全部为国内封装组件，其主要技术参数见下表：2、并网光伏系统效率计算并网光伏发电系统的总效率由光伏阵列的效率、逆变器效率、交流并网等三部分组成。
(1)光伏阵列效率n i：光伏阵列在1000W/m太阳辐射强度下，实际的直流输出功率与标称功率之比。
光伏阵列在能量转换过程中的损失包括：组件的匹配损失、表面尘埃遮挡损失、不可利用的太阳辐射损失、温度影响、最大功率点跟踪精度、及直流线路损失等，取效率85% 计算。
(2)逆变器转换效率n 2 :逆变器输出的交流电功率与直流输入功率之比，取逆变器效率95%计算。
(3)交流并网效率n 3 :从逆变器输出至高压电网的传输效率，其中主要是升压变压器的效率，取变压器效率95%计算。

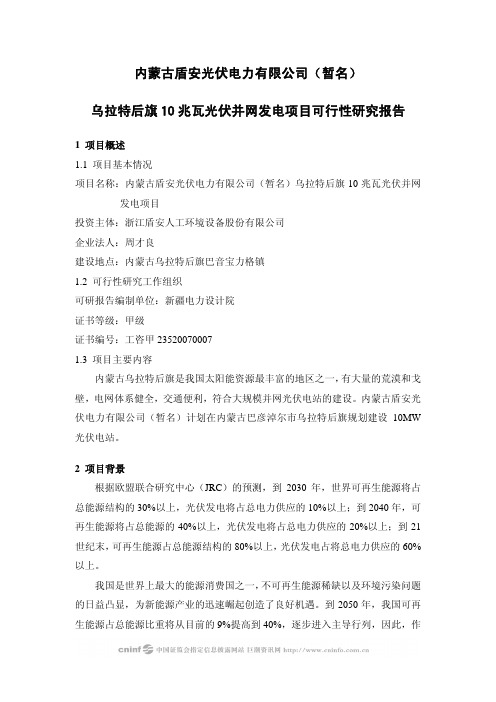

内蒙古盾安光伏电力有限公司（暂名） 乌拉特后旗10兆瓦光伏并网发电项目可行性研究报告1 项目概述1.1 项目基本情况项目名称：内蒙古盾安光伏电力有限公司（暂名）乌拉特后旗10兆瓦光伏并网发电项目投资主体：浙江盾安人工环境设备股份有限公司企业法人：周才良建设地点：内蒙古乌拉特后旗巴音宝力格镇1.2 可行性研究工作组织可研报告编制单位：新疆电力设计院证书等级：甲级证书编号：工咨甲235200700071.3 项目主要内容内蒙古乌拉特后旗是我国太阳能资源最丰富的地区之一，有大量的荒漠和戈壁，电网体系健全，交通便利，符合大规模并网光伏电站的建设。
内蒙古盾安光伏电力有限公司（暂名）计划在内蒙古巴彦淖尔市乌拉特后旗规划建设10MW 光伏电站。
2 项目背景根据欧盟联合研究中心（JRC）的预测，到2030年，世界可再生能源将占总能源结构的30%以上，光伏发电将占总电力供应的10%以上；到2040年，可再生能源将占总能源的40%以上，光伏发电将占总电力供应的20%以上；到21世纪末，可再生能源占总能源结构的80%以上，光伏发电占将总电力供应的60%以上。
我国是世界上最大的能源消费国之一，不可再生能源稀缺以及环境污染问题的日益凸显，为新能源产业的迅速崛起创造了良好机遇。
到2050年，我国可再生能源占总能源比重将从目前的9%提高到40%，逐步进入主导行列，因此，作为取之不尽、分布最广泛的太阳能将作为重点和优先发展领域。
随着《中华人民共和国可再生能源法》的正式实施和《可再生能源发电价格和费用分摊管理试行办法》等一系列配套政策的出台，以及“金太阳”示范工程的推进，将有效推动了国内光伏发电产业的快速发展。
3 项目建设必要性（1）建设太阳能光伏发电项目符合国家可再生能源中长期发展战略规划和能源发展战略转型方向，对节约能源、保护环境具有积极意义。
（2）公司光伏电站建设选址在乌拉特后旗，当地太阳能资源丰富（年均日照小时数达2981.6h，日均日照辐射量达138.0千卡/cm2），具有很高的开发价值；项目符合当地政府新能源产业发展方向，能有效优化当地电力系统能源结构，减轻环保压力。
内蒙古盾安光伏电力有限公司盾安10MW光伏电站并网启动方案编写:许洪伟审核：王平批准:傅升锋二〇一二年十月目录1编制依据和标准2试验仪器3并网启动试验前应具备的条件4安全注意事项及措施5并网启动试验范围6并网启动试验流程7并网启动试验步骤8附录盾安光伏电站10MWp并网启动方案[摘要] 本光伏电站是10k V 升压站，以一回10kV电缆线路送至布拉格220kV变电站，发电容量10MW，采用10个太阳能发电单元—升压变压器用电缆接入厂内10kV配电室。
10kV配电室进线5回，出线1回，为单母线接线，布拉格965间隔进线采用760米电缆，盾安951间隔出线采用双拼100米电缆，中间采用406米架空钢芯铝绞线，。
站用电源由本期10kV母线引接一路，10kV（施工电源）引接一路，两路电源互为备用，以提高站用电的可靠性。
高压开关柜选用金属铠装型移开开关柜，内配10kV真空断路器。
继电保护装置采用微机处理数字继电保护方式，对每个回路实施数字式保护，断路器控制；电量参数测量和数据变送，并且现场总线通过电缆以通信和I/O方式与本电站计算机监控站连接，实现遥测、遥信、遥控。
1编制依据和标准GB 18479-2001 《地面用光伏(PV)发电系统概述和导则》DL/T 527—2002 《静态继电保护装置逆变电源技术条件》DL/T 478—2001 《静态继电保护及安全自动装置通用技术条件》GB/T 19939-2005 《光伏系统并网技术要求》GB 20513-2006 《光伏系统性能监测测量、数据交换和分析导则》Q/SPS 22-2007 《并网光伏发电专用逆变器技术要求和试验方法》GB/T 19939-2005《光伏系统并网技术要求》GB/Z 19964-2005《光伏发电站接入电力系统的技术规定》GB/T 20046-2006《光伏系统电网接口特性》（IEC 61727：2004）《国家电网公司光伏电站接入电网技术规定（试行）》GBJI47-90 电气装置安装工程高压电气施工及验收规范GB50150-2006电气装置安装工程电气设备交接试验标准GB50171-2006电气装置安装工程盘柜及二次回路接线施工及验收规范《国家电网公司十八项电网重大反事故措施》(试行)》国家电网生技(2005)400号《国家电网公司电力安全工作规程(发电站和变电所电气部分、电力线路部分)(试行)》国家电网安监(2005)83号设计图纸、厂家图纸、说明书及相关资料2试验仪器3并网启动试验前应具备的条件系统并网启动工作正式开始以前，并网启动人员应对本系统并网启动应具备的条件进行全面检查。

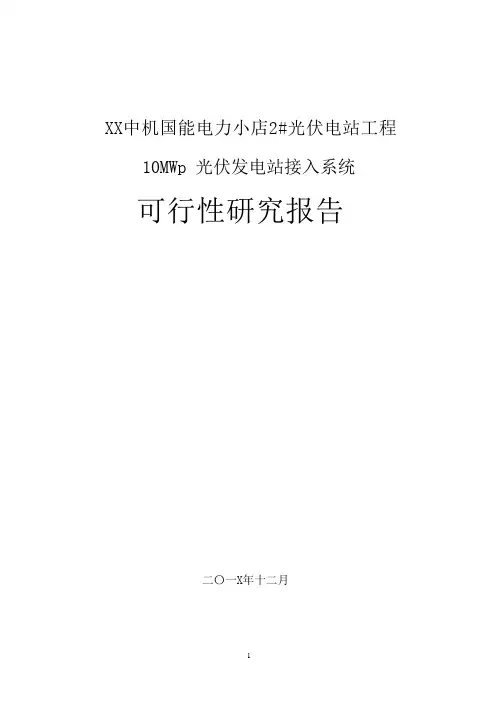

XX中机国能电力小店2#光伏电站工程10MWp 光伏发电站接入系统可行性研究报告二〇一X年十二月批准：审核：项目负责人：编制：1 项目简介 12 系统一次部分 32.1 光伏电站概况 32.2 相关电网现况 52.4 电气计算 142.5 电能质量计算分析 202.6 功率控制和电压调节 242.8 其他技术参数要求 272.9 结论和建议 283 系统继电保护及安全自动装置 303.1 设计依据和范围 303.2 继电保护现状及电网发展概况 303.3 系统继电保护配置 313.4 对相关专业的要求 323.5 投资估算 324 调度自动化 344.1 调度管理方式 344.2 调度自动化现况 344.3 系统调度自动化配置方案 344.4 远动通道 364.5 对侧变电站设备配置 374.6 调度端设备配置 374.7 投资估算 375 通信 395.1 通信现状 395.2 系统通信方案 395.3 站内通信 415.4 其它 416、电能计量 436.1 电能计量一般要求 436.2 电能量计量系统 44附图 01：2014 南召县 35kV 及以上电网地理接线图附图 02：2016 南召县 35kV 及以上电网地理接线图附图 03：2020 南召县 35kV 及以上电网地理接线图附图 04：南阳南召中机国能电力太山庙光伏电站位置图附图 05：南阳南召中机国能电力小店 1#光伏电站电气接线图附图 06：110KV 云阳变电气主接线图附图 07：110KV 云阳变电气平面布置图附图 08：35KV 小店变电气主接线图附图 09：35KV 小店变电气平面布置图附图 10：2014 年南阳电力通信光缆地理接线图附图 11：2014 年南召电力通信光缆地理接线图附图 12：南阳南召中机国能电力小店 1#光伏电站通信通道组织图附图 13：南阳南召中机国能电力小店 1#光伏电站线路走径图附件：发改委文件、委托书等1 项目简介南召中机国能电力小店2#光伏电站10MWp工程场址位于河南省南阳市南召县小店乡乡，场址中心位于东经112°38′36.12＂、北纬33°29′26.84＂，海拔高度267m~280m。

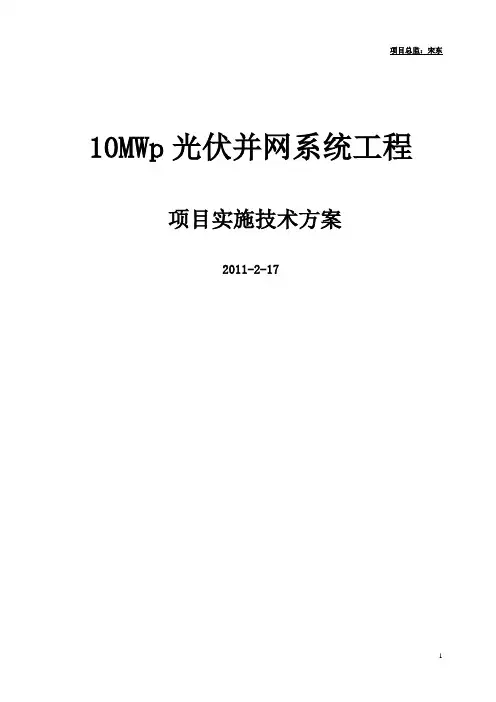

10MWp光伏并网系统工程项目实施技术方案2011-2-17目录一、10MWP光伏电站系统图 (3)二、整个系统配置一览表 (4)三、10MWP光伏系统电气设计 (5)3.1电池板 (5)3.2直流汇流箱 (5)3.3直流配电柜 (5)3.4并网逆变器 (6)3.5升压变压器（此项目地如果无可使用变压器） (6)3.6预装箱 (6)3.7监控装置 (6)四、光伏阵列防雷汇流箱 (7)4.1性能特点 (7)4.2原理框图 (7)4.3技术参数 (8)4.4设备图片 (9)五、直流配电柜 (9)5.1电气原理图 (10)5.2技术参数 (11)5.3设备图片 (12)六、并网逆变器 (13)6.1本企业生产的逆变器执行相关规范和标准 (13)6.2性能特点 (14)6.3电路结构 (15)6.4技术参数 (16)6.5设备图片 (18)七、逆变预装箱设计 (19)八、监控系统设计 (22)8.1系统介绍 (22)8.2监控内容 (22)8.3环境监测仪 (24)3一、10MWp 光伏电站系统图22汇1光 伏防 雷汇 流箱5台500kw 直 流配 电柜1台500kw 光 伏并 网逆变器1台500KW光伏并网系统1# 1MW光伏并网系统22汇1光 伏防 雷汇 流箱5台500kw 直 流配 电柜1台500kw 光 伏并 网逆变器1台500KW光伏并网系统0.27/10KV升压变压器（1MW）22汇1光 伏防 雷汇 流箱5台500kw 直 流配 电柜1台500kw 光 伏并 网逆变器1台500KW光伏并网系统22汇1光 伏防 雷汇 流箱5台500kw 直 流配 电柜1台500kw 光 伏并 网逆变器1台500KW光伏并网系统0.27/10KV升压变压器（1MW）22汇1光 伏防 雷汇 流箱5台500kw 直 流配 电柜1台500kw 光 伏并 网逆变器1台500KW光伏并网系统22汇1光 伏防 雷汇 流箱5台500kw 直 流配 电柜1台500kw 光 伏并 网逆变器1台500KW光伏并网系统0.27/10KV升压变压器（1MW）10KV2# 1MW光伏并网系统10# 1MW光伏并网系统1# 1MW光伏电站2# 1MW光伏电站10# 1MW光伏电站10MW 光伏系统设计二、整个系统配置一览表序号名称规格型号及参数单位数量1 光伏电池板240wp 工作电压30V 块418002 光伏防雷汇流箱BH10A-22，输入路数22路台1003 直流配电柜500KW直流配电柜，输入路数5路，具备电流监测功能台204 光伏并网逆变器BNSG-500KTL无隔离变压器型，额定交流输出电压：AC270V 台20台5 双分裂升压变压器0.27/10KV双分裂式变压器（1250kva）台106 逆变器预装箱撬装式台107监控装置环境监测仪PC-4型自动气象站台 18数据采集器- 台106 多机版监控软件- 台 17 工控机- 台 14三、10MWp光伏系统电气设计根据系统设计要求，10MW光伏电站接入10KV电网实现并网发电。

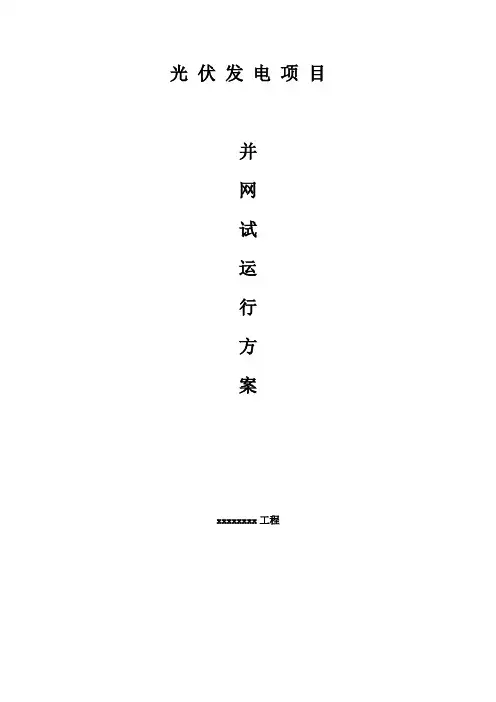

光伏发电项目并网试运行方案目录一、工程目标 (3)1.1. 质量目标 (3)1.2. 工期目标 (3)二、启动试行前准备 (3)四、启动试运行应具备的条件 (4)五、启动试运行前系统运行方式要求、调试操作配合 (4)六、启动试运行内容及步骤 (4)6.1 启动前现场准备和设备检查 (4)6.1.1 一次设备检查 (4)6.1.2二次设备检查和保护投退 (5)6.2 启动试运行步骤 (5)6.2.1 35KV母线充电 (5)6.2.2 #1接地变充电 (5)6.2.3 无功补偿装置充电 (6)6.2.4 35KV光伏进线一充电 (6)6.2.5箱变充电 (6)6.2.6 逆变器并网调试 (6)七、质量管理体系与保证措施 (6)7.1 质量方针、目标 (6)7.2质量保证措施 (7)7.3工序质量检验和质量控制 (8)7.4 施工现场安全生产交底 (9)7.5安全生产管理岗位及职责 (10)7.6 安全生产管理措施 (11)一、工程目标1.1. 质量目标工程质量验收标准：满足规范及施工图纸文件要求，验收合格，争创优良工程。
1.2. 工期目标开工日期：以土建工程满足施工作业的要求开始，在合同约定的施工期限内完成施工安装任务。
具体开工日期以工程开工令或合同中的约定为准。
二、启动试行前准备1. 运行单位应准备好操作用品，用具，消防器材配备齐全并到位。
2. 所有启动试行范围内的设备均按有关施工规程、规定要求进行安装调试，且经启动委员会工程验收组验收合格，并向启动委员会交验收结果报告，启动委员会认可已具备试行条件。
3. 与地调、省调的通信开通，启动设备的运动信息能正确传送到地调及省调。
4. 启动试行范围内的设备图纸及厂家资料齐全。
5. 启动试行范围内的设备现场运行规程编写审批完成并报相关部分备案。
6. 施工单位和运行单位双方协商安排操作、监护及值班人员和班次，各值班长和试运行负责人的名单报地调、省调备案。
7. 与启动试运行设备相关的厂家代表已到位。
内蒙古盾安光伏电力有限公司盾安10MW光伏电站并网启动方案编写:许洪伟审核：王平批准:傅升锋二〇一二年十月目录1编制依据和标准2试验仪器3并网启动试验前应具备的条件4安全注意事项及措施5并网启动试验范围6并网启动试验流程7并网启动试验步骤8附录盾安光伏电站10MWp并网启动方案[摘要] 本光伏电站是10k V 升压站，以一回10kV电缆线路送至布拉格220kV变电站，发电容量10MW，采用10个太阳能发电单元—升压变压器用电缆接入厂内10kV配电室。
10kV配电室进线5回，出线1回，为单母线接线，布拉格965间隔进线采用760米电缆，盾安951间隔出线采用双拼100米电缆，中间采用406米架空钢芯铝绞线，。
站用电源由本期10kV母线引接一路，10kV（施工电源）引接一路，两路电源互为备用，以提高站用电的可靠性。
高压开关柜选用金属铠装型移开开关柜，内配10kV真空断路器。
继电保护装置采用微机处理数字继电保护方式，对每个回路实施数字式保护，断路器控制；电量参数测量和数据变送，并且现场总线通过电缆以通信和I/O方式与本电站计算机监控站连接，实现遥测、遥信、遥控。
1编制依据和标准GB 18479-2001 《地面用光伏(PV)发电系统概述和导则》DL/T 527—2002 《静态继电保护装置逆变电源技术条件》DL/T 478—2001 《静态继电保护及安全自动装置通用技术条件》GB/T 19939-2005 《光伏系统并网技术要求》GB 20513-2006 《光伏系统性能监测测量、数据交换和分析导则》Q/SPS 22-2007 《并网光伏发电专用逆变器技术要求和试验方法》GB/T 19939-2005《光伏系统并网技术要求》GB/Z 19964-2005《光伏发电站接入电力系统的技术规定》GB/T 20046-2006《光伏系统电网接口特性》（IEC 61727：2004）《国家电网公司光伏电站接入电网技术规定（试行）》GBJI47-90 电气装置安装工程高压电气施工及验收规范GB50150-2006电气装置安装工程电气设备交接试验标准GB50171-2006电气装置安装工程盘柜及二次回路接线施工及验收规范《国家电网公司十八项电网重大反事故措施》(试行)》国家电网生技(2005)400号《国家电网公司电力安全工作规程(发电站和变电所电气部分、电力线路部分)(试行)》国家电网安监(2005)83号设计图纸、厂家图纸、说明书及相关资料2试验仪器3并网启动试验前应具备的条件系统并网启动工作正式开始以前，并网启动人员应对本系统并网启动应具备的条件进行全面检查。
3.1电气应具备的条件1盾安10MWp光伏电站与布拉格变并网10kV线路保护光纤联调已经完成，线路保护装置单体调试已经完成，线路保护定值已经输入无误，站内10kV受电开关一次试验已经完成，报告齐全。
2 站内微机监控系统已经带电试运，自动化、通讯设备均已验收合格，各级调度自动化通道验收完好，报告齐全。
3 UPS直流控制系统试验已经完成，报告齐全。
4 站内10kV母线及母线电压互感器一次试验已经完成，报告齐全。
5 站内10kV系统厂用变压器、#1—#10光伏单元进线开关一次试验已经完成，报告齐全。
6 #1—#10光伏单元进线开关，保护带开关传动试验已经完成，定值输入无误，报告齐全。
7 #1—#10子变压器一次试验已经完成，报告齐全。
8 逆变器试验已经完成，报告齐全。
9 #1—#10发电单元逆变器控制电源开关和#1—#10方阵中的汇流箱保险，应无异常。
10 #1—#10方阵中逆变器室内逆变器直流输入开关和交流输出开关应无异常。
11 站内400V备用电源切换装置试验已经完成，报告齐全。
12 本次启动试验有关的所有设备名称、编号齐全，带电设备应有明确的标志，设好警戒围栏。
13 试验人员应准备好有关图纸、资料、试验记录表格以备查用。
14 确认二次电流回路无开路，二次电压回路无短路现象。
3.2 土建应具备的条件1 现场道路畅通，照明充足。
2 现场通讯设备方便可用。
3 备有足够的消防器材，并完好可用。
3.3 其它应具备的条件1 各级调度与光伏电站通信联络畅通，职责明确，落实到人。
2 施工单位和运行单位做好设备情况的技术交底工作，各类安全用具、消防器具、现场设备命名均已准备齐全，运行规程、典型操作票编制完成并经审定、批准，并报地调备案。
配备足够的检修人员，运行人员经过培训，熟悉一、二次设备及自动化设备的运行和操作。
3 准备必要的检修工具和材料。
4 准备好运行用的工具和记录表格。
5 准备好有关测试仪表和工具。
4 安全注意事项、措施及组织机构参加并网启动的所有工作人员应严格执行《安规》及现场有关安全规定，确保并网启动工作安全可靠地进行。
各带电设备应有明显的标志牌和警告牌。
非作业人员禁止进入作业现场。
如在并网启动过程中发现异常情况，应及时调整，并立即汇报指挥人员。
所有安全工器具必须经过试验并合格方可使用。
并网启动全过程均应有各专业人员在岗，以确保设备运行的安全。
本次并网现场设投运总指挥：操作组组长：操作组组员：检查组组长：检查组组员：配合单位：说明：所有参加工作的人员应听从指挥，严禁违章操作和无令操作。
试验现场应备有充足完好的消防设施设备及通讯设备。
不属于本次试运范围内的设备严禁操作。
试验过程中的所有一次设备均应由安装及操作组人员负责进行监视、监听，检查接触是否良好、温度是否过高、有无放电异常声等。
若遇有异常现象，应立即报告总指挥。
如情况紧急，当事人可根据具体情况，按安全规程的有关规定以及本措施的要求，做紧急处理，处理后应立即报告总指挥。
在并网启动的具体操作过程中加强监护，每项操作一人操作，一人监护，防止事故的发生。
送、停电的投运工作由投运总指挥统一发令，投运操作完毕后，由操作组组长向调度组汇报，检查组在操作组完成操作的整个过程检查监督，总指挥和其他人员发现操作过程中出现的问题，应立即上报投运总指挥，由投运总指挥根据情况下达处理命令。
投运操作全部进行远方操作，就地操作必须由投运总指挥许可方可进行。
5 并网启动试验范围10kV布光线光伏电站侧电缆冲击带电试验。
光伏电站内10 kV母线带电试验。
#1—#10子变压器冲击试验。
（本次#1升压变）#1—#10光伏方阵自动同期并网启动。
（本次#1区）站内400V备用电源切换试验6并网启动试验流程技术方案确认和交底并网启动试验前应具备的条件检查确认确认所有将要投运设备的状态10kV布光线带电试验光伏电站10kV母线带电PT二次核相941电容器冲击试验带负荷极性校验#1—#10子变压器冲击试验（本次#1、#2升压变）#1—#10光伏方阵自动同期并网（本次#1区、#2区）900甲站用电源冲击试验站用400V备用电源切换试验文件整理及归档7并网启动试验步骤7.1 确认所有投运设备的状态1 确认220kV布拉格变电站布光线965开关处于冷备用状态，所有地刀均在“分”；2 确认光伏电站布光线951开关处于冷备用状态；3 确认盾安光伏电站内10kV母线其他间隔的10kV开关均在断开位置；4 确认光伏电站内#1-#10变压器高压侧开关均在断开位置；5确认光伏电站内#1-#10变压器低压侧开关均在断开位置；6确认光伏电站内#1-#10逆变器小室内的逆变器直流侧断路器均在断开位置；7确认光伏电站内#1-#10逆变器小室内的逆变器交流侧断路器均在断开位置；8 确认光伏电站内#1-#10方阵中汇流箱保险均在断开位置；7.2 10kV布光线架空线及电缆带电试验（参考，由巴彦淖尔电业局负责实施）1、具备启动条件后，由布拉格220kV变、分别向地调汇报相关新设备已经验收完毕，具备启动送电条件，并提出启动申请。
2、将布拉格变10kV II段母线及965布光线转热备用，布拉格变1#主变低后备保护投入充电定值（祥见附件）。
3、布拉格变将965布光线开关转运行。
4、布拉格变合上912母联开关（线路第一次充电）。
5、布拉格变拉开965布光线开关。
6、布拉格变合上965布光线开关（第二次充电）。
7、布拉格变拉开965布光线开关。
8、盾安10MW光伏电站将进线951布光线开关转运行。
9、盾安10MW光伏电站投入919PT（由盾安变自行操作）。
10、布拉格变合上965布光线开关。
（第三次充电）11、退出10kV布光线两侧光差保护。
12、测量二次电压幅值、相位以及相序的正确性，三次冲击结束后，光伏电站10kV站内母线带电运行。
13、对941电容器冲击试验。
14、带负荷测CT极性。
15、布拉格变1#主变低后备改回正常方式下保护定值。
16、通知盾安10MW光伏电站送出10kV母线以下设备。
7.3并网启动( 以01、02区升压变为例)1 、检查01区、02区升压变高压侧负荷开关在断开位置。
2 、合上1#进线952 10kV断路器，对1#升压变、2#升压变电缆进行冲击，冲击三次，每次冲击5分钟，间隔10分钟，每次冲击都必须派人就地观察一次设备、二次保护装置，确认正常后方可进行下步操作。
3、拉开1#进线952 10kV断路器。
4、合上1#升压变高压侧负荷开关。
5、合上1#进线952 10kV断路器，对1#升压变压器进行冲击，冲击三次，每次冲击5分钟，间隔10分钟，每次冲击都必须派人就地观察一次设备、二次保护装置，确认正常后方可进行下步操作。
6 、拉开1#进线952 10kV断路器。
7 、拉开1#升压变高压侧负荷开关。
8、合上2#升压变高压侧负荷开关。
9、合上1#进线952 10kV断路器，对2#升压变压器进行冲击，冲击三次，每次冲击5分钟，间隔10分钟，每次冲击都必须派人就地观察一次设备、二次保护装置，确认正常后方可进行下步操作。
10、拉开1#进线952 10kV断路器。
11、合上1#升压变高压侧负荷开关。
12、合上1#进线952 10kV断路器，01区、02区升压变带电运行。
13 、合上1#升压变低压侧断路器。
14 、合#1逆变器控制电源开关。
15 、逐步合光伏电站#1方阵中的汇流箱保险，并确认无异常；16 、检查光伏电站#1方阵中的逆变器直流输入电压是否符合要求，并确认电压质量合格17 、合#1—#10方阵中逆变器室内逆变器直流输入开关，并检查无异常18、合#1—#10方阵中逆变器室内逆变器交流输出开关，并检查无异常19 、逆变器并网操作步骤：采用许继集团公司生产的GBL200-500/270-HE型大功率逆变器逆变器。
对与本项目采用的是每单元有两台逆变器组成，总输出到双分裂变压器的低压侧，再有变压器升至10kV传送至电网。
其连接方式可有下图所示：对于该项目逆变器的启动，必须满足以下条件：1 、逆变器的交流侧必须有电，即10kV必须有电且经双分裂变压器传至逆变器的交流侧。
