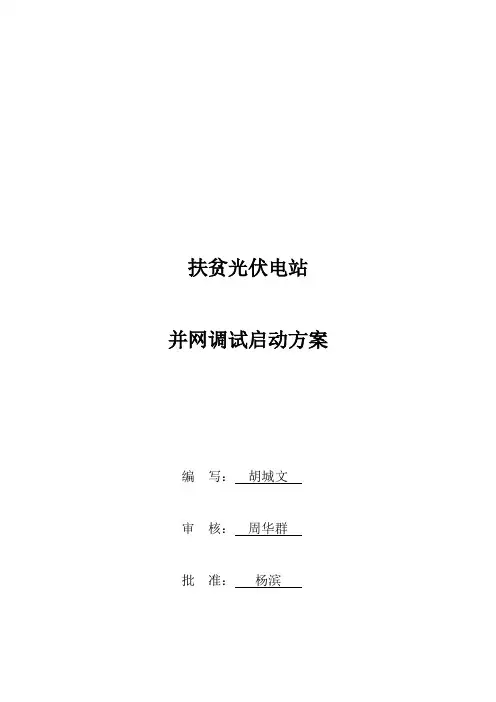

扶贫光伏电站并网调试启动方案编写：胡城文审核：周华群批准：杨滨广东太阳库新能源科技有限公司一. 逆变器启动前，应具备下列条件：1.在启动之前，应对设备的安装情况进行彻底的检查，应该特别检查直流和交流端的电压是否符合逆变器的要求，以及极性、相序是否正确等。
2.检查系统的连接均已经符合相关标准规范的要求，并且系统已经良好接地，接地电阻符合要求。
注意：试运行前需要确保交流侧、直流侧所有开关均为断开状态。
二. 逆变器启动前，应对其做下列检查：(一)直流部分1.检查光伏阵列（1）组串开路电压测试，在进行并网之前应对现场光伏阵列进行检查，检查每一列的开路电压是否符合要求；（2）确保天气条件稳定，因为电压会随着太阳能电池板温度的改变而变化。
可以使用U-I曲线记录仪记录光伏阵列工作情况，选择在光伏阵列输出稳定的情况下进行试运行；（3）记录现场环境参数（电压、温度、光照强度）；（4）用兆欧量程的欧姆表测量接线盒与逆变器之间电缆的电阻，精确记录所有数据。
2.绝缘电阻测量绝缘电阻测试可以检查电缆绝缘是否、老化、受损、受潮，以及耐压试验中暴露出绝缘缺陷。
对1000V以下的电缆测量时用1000V绝缘电阻测试仪，分别测量屏蔽层对铠装、铠装层对地的绝缘，以检查绝缘是否损坏，确实绝缘电缆损坏时，应安排检修。
3.检查直流侧开关是否完好，开关合分转换是否到位，触头接触是否良好。
(二)交流部分联动测试，检查交流侧开关是否完好，开关合分转换是否到位，触头接触是否良好，合分位置时电压电流表指示是否正常。
(三)逆变器本体测试1.在逆变器上电前需要对其进行一系列检查：（1）按照附录A安装检查清单检查逆变器的安装、接线情况；（2）确保交直流断路器都处于断开状态；（3）确保急停按钮已经放开，并可以正常工作。
2.检查逆变器电压（1）检查电网电压检查逆变器的三相是否与电网三相相序连接正确；检查相电压及线电压是否在预定范围内，并记录电压值，如果电压偏差过大，则需要调整变压器的传输比；如果可能的话，测量相的THD（总谐波失真），并查看曲线。

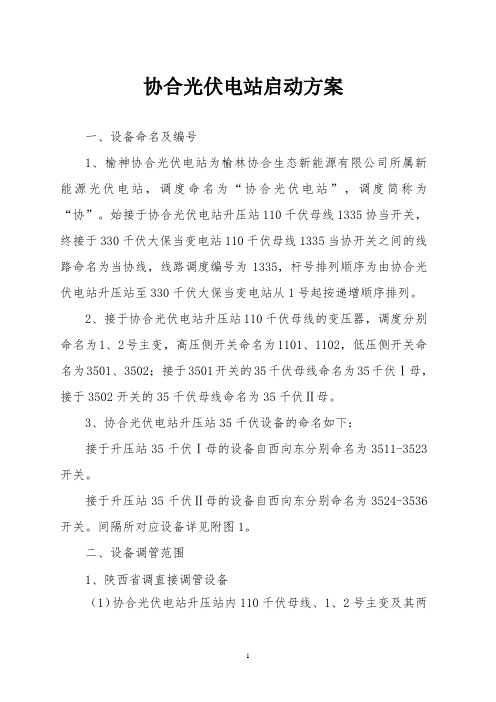

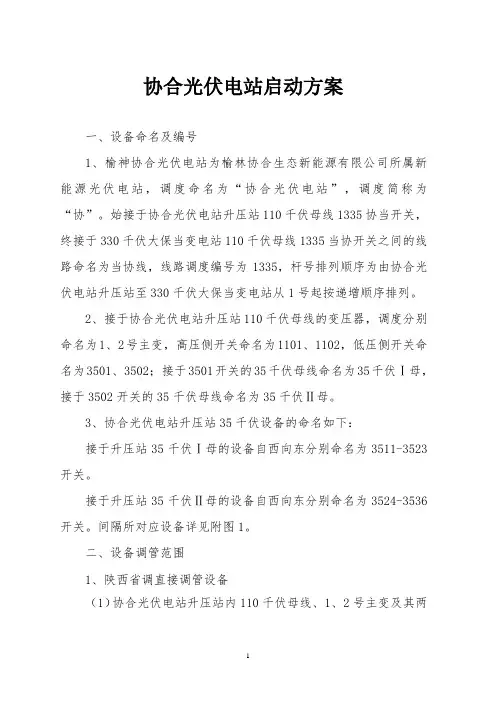

协合光伏电站启动方案一、设备命名及编号1、榆神协合光伏电站为榆林协合生态新能源有限公司所属新能源光伏电站，调度命名为“协合光伏电站”，调度简称为“协”。
始接于协合光伏电站升压站110千伏母线1335协当开关，终接于330千伏大保当变电站110千伏母线1335当协开关之间的线路命名为当协线，线路调度编号为1335，杆号排列顺序为由协合光伏电站升压站至330千伏大保当变电站从1号起按递增顺序排列。
2、接于协合光伏电站升压站110千伏母线的变压器，调度分别命名为1、2号主变，高压侧开关命名为1101、1102，低压侧开关命名为3501、3502；接于3501开关的35千伏母线命名为35千伏Ⅰ母，接于3502开关的35千伏母线命名为35千伏Ⅱ母。
3、协合光伏电站升压站35千伏设备的命名如下：接于升压站35千伏Ⅰ母的设备自西向东分别命名为3511-3523开关。
接于升压站35千伏Ⅱ母的设备自西向东分别命名为3524-3536开关。
间隔所对应设备详见附图1。
二、设备调管范围1、陕西省调直接调管设备（1）协合光伏电站升压站内110千伏母线、1、2号主变及其两侧设备；（2）协合光伏电站185台光伏发电单元，总装机容量200MW；2、陕西省调间接调管设备（1）110千伏当协线及其两侧设备；（2）35千伏Ⅰ、Ⅱ母、连接于35千伏Ⅰ、Ⅱ母上的所有35千伏集电线路及其3511、3512、3513、3514、3515、3516、3517、3518、3519、3520、3524、3525、3526、3527、3528、3529、3530、3531、3532、3533开关；（3）SVG装臵1、2、3、4及其3522、3523、3535、3536开关；3、榆林地调直接调管设备（1）110千伏当协线及其两侧设备；4、协合光伏电站直接调管设备（1）35千伏Ⅰ、Ⅱ母、连接于35千伏Ⅰ、Ⅱ母上的所有35千伏集电线路及其3511、3512、3513、3514、3515、3516、3517、3518、3519、3520、3524、3525、3526、3527、3528、3529、3530、3531、3532、3533开关；（2）SVG装臵1、2、3、4及其3522、3523、3535、3536开关；（3）1号站用接地变、2号接地变及其3521、3534开关。
分布式光伏并网启动方案步骤及注意事项分布式光伏并网启动方案是指将分布式光伏电站连接到电网，并使其可以正常运行和供电的过程。
以下是分布式光伏并网启动方案的详细步骤：1. 准备工作：首先需要进行一些准备工作，包括确认项目的合法性和可行性，准备好相应的文件和资料，如项目申请表、并网调试方案、电能质量评估报告等。
2. 安装光伏设备：根据可行性研究报告和设计图纸，在规定时间内安装好光伏设备，包括电池板、逆变器、配电柜等。
3. 逆变器转换：完成光伏设备的安装后，需要进行逆变器的转换，将直流能量转换为交流电能。
逆变器转换需要按照厂家提供的说明书进行操作。
4. 并网调试：完成逆变器转换后，需要进行并网调试，包括对电能质量进行评估、测试并网运行参数等。
在调试过程中需要注意安全，避免对人员和设备造成伤害。
5. 并网验收：完成并网调试后，需要进行并网验收。
并网验收需要按照国家和地方相关法规和标准进行操作，确保电能质量符合要求，并确保光伏电站的运行安全和可靠性。
6. 并网启动：完成并网验收后，可以进行并网启动。
在并网启动过程中，需要将光伏电站连接到电网，并进行正常的运行和维护。
在分布式光伏并网启动过程中，需要注意以下几点：1. 遵守国家和地方相关法规和标准，确保光伏电站的安全性和可靠性。
2. 做好安全措施，避免在安装、调试、验收等过程中发生安全事故。
3. 确保光伏电站的设备质量和运行可靠性，做好设备的维护和保养工作。
4. 确保电能质量符合要求，做好电能质量的监测和调整工作。
5. 做好光伏电站的运行和维护工作，确保电站的正常运行和可靠性。
总之，分布式光伏并网启动方案需要按照国家和地方相关法规和标准进行操作，确保光伏电站的安全性和可靠性。
同时需要注意做好安全措施、确保设备质量和运行可靠性、确保电能质量符合要求、做好电站的运行和维护工作等。
这样才能保证分布式光伏电站的正常运行和供电的可靠性。

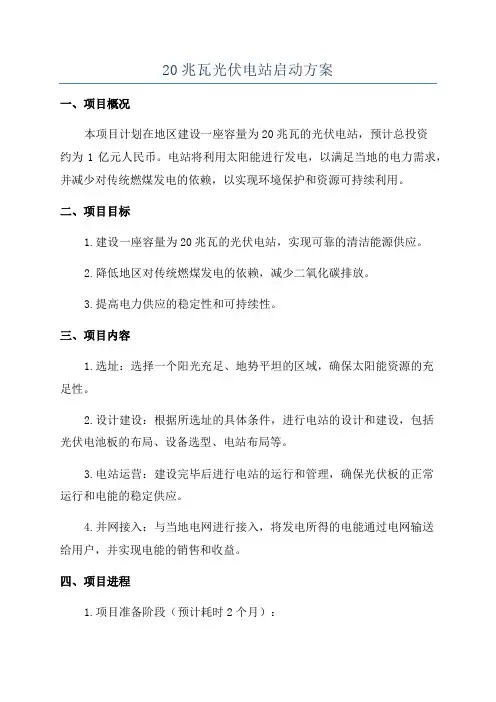

20兆瓦光伏电站启动方案一、项目概况本项目计划在地区建设一座容量为20兆瓦的光伏电站，预计总投资约为1亿元人民币。
电站将利用太阳能进行发电，以满足当地的电力需求，并减少对传统燃煤发电的依赖，以实现环境保护和资源可持续利用。
二、项目目标1.建设一座容量为20兆瓦的光伏电站，实现可靠的清洁能源供应。
2.降低地区对传统燃煤发电的依赖，减少二氧化碳排放。
3.提高电力供应的稳定性和可持续性。
三、项目内容1.选址：选择一个阳光充足、地势平坦的区域，确保太阳能资源的充足性。
2.设计建设：根据所选址的具体条件，进行电站的设计和建设，包括光伏电池板的布局、设备选型、电站布局等。
3.电站运营：建设完毕后进行电站的运行和管理，确保光伏板的正常运行和电能的稳定供应。
4.并网接入：与当地电网进行接入，将发电所得的电能通过电网输送给用户，并实现电能的销售和收益。
四、项目进程1.项目准备阶段（预计耗时2个月）：a.确定项目目标和规模。
b.进行项目可行性研究，包括光伏资源评估、选址等。
c.完成项目投资估算和资金筹措。
d.成立项目组织机构，明确各个职责和任务。
e.商务谈判，与各相关机构进行沟通和协商。
2.设计建设阶段（预计耗时6个月）：a.进行光伏电站的详细设计，包括电站的布局、设备选型等。
b.资金的安排和审批，确保项目的资金需求得到满足。
c.与供应商进行合作，选购设备和材料。
d.施工队伍的组建和管理，确保项目的顺利进行。
e.进行监督和检查，确保工程质量和安全。
3.并网接入阶段（预计耗时1个月）：a.与当地电网进行沟通，确保电站的接入能够满足电网的要求。
b.与电网公司签订接入协议，确保电网接入能够顺利进行。
c.进行并网试运行，确保电站的发电能力和电网的兼容性。
4.运营管理阶段：a.建立电站运行和管理体系，包括设备维护、安全运行等。
b.监测光伏电站的发电情况，确保发电量的稳定和预期收益的实现。
c.进行定期的巡检和维护，保持设备的正常运行态。

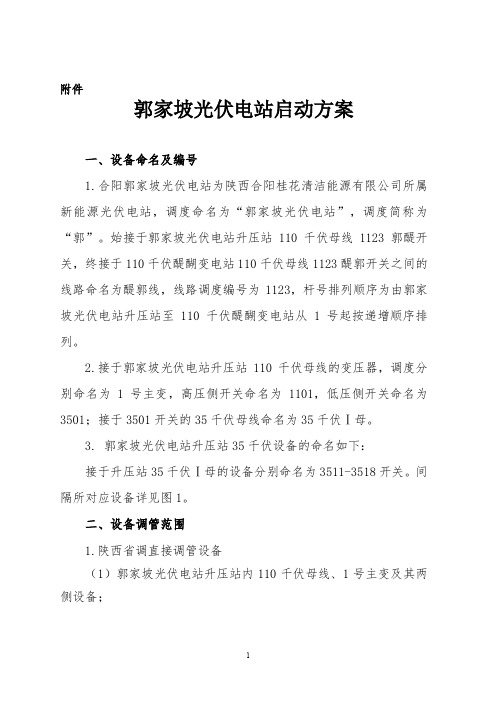

附件郭家坡光伏电站启动方案一、设备命名及编号1.合阳郭家坡光伏电站为陕西合阳桂花清洁能源有限公司所属新能源光伏电站，调度命名为“郭家坡光伏电站”，调度简称为“郭”。
始接于郭家坡光伏电站升压站110千伏母线1123郭醍开关，终接于110千伏醍醐变电站110千伏母线1123醍郭开关之间的线路命名为醍郭线，线路调度编号为1123，杆号排列顺序为由郭家坡光伏电站升压站至110千伏醍醐变电站从1号起按递增顺序排列。
2.接于郭家坡光伏电站升压站110千伏母线的变压器，调度分别命名为1号主变，高压侧开关命名为1101，低压侧开关命名为3501；接于3501开关的35千伏母线命名为35千伏Ⅰ母。
3. 郭家坡光伏电站升压站35千伏设备的命名如下：接于升压站35千伏Ⅰ母的设备分别命名为3511-3518开关。
间隔所对应设备详见图1。
二、设备调管范围1.陕西省调直接调管设备（1）郭家坡光伏电站升压站内110千伏母线、1号主变及其两侧设备；（2）郭家坡光伏电站#1-#46共46台光伏发电单元，总装机容量50MW。
2.陕西省调间接调管设备（1）110千伏醍郭线及其两侧设备；（2）35千伏Ⅰ、连接于35千伏Ⅰ母上的35千伏集电1、2、3、4、5线路及其3511、3512、3513、3514、3515开关；（3）SVG装置1及其3517开关。
3.渭南地调直接调管设备（1）110千伏醍郭线及其两侧设备。
4.郭家坡光伏电站直接调管设备（1）35千伏Ⅰ母、35千伏集电1、2、3、4、5线路及其3511、3512、3513、3514、3515开关；（2）1号接地变及其3516开关；（3）SVG装置1及其3517开关；（4）1号站用变及其3518开关。
三、主设备参数1.输电线路1123醍郭线参数：送出线路全长10.48km，其中架空线路长10.3km,导线采用LGJ-400/35钢芯铝绞线，电缆采用YJLW02-Z-64/110KV-1×630mm2型铜芯交联聚乙烯绝缘皱纹铝护套阻燃聚氯乙烯外护套纵向阻水电缆；地线一根采用GJ-80镀锌钢绞线，另一根根据通信需要采用OPGW光纤复合架空地线。
20兆瓦光伏电站启动方案摘要：本文提出了一个20兆瓦光伏电站的启动方案，包括选址、设计、建设、运营和维护等方面的内容。
通过充分利用太阳能资源，并采用先进的光伏技术，这个光伏电站将为当地提供可靠的清洁能源供应，推动可持续发展。
一、选址（1）考虑经济性和可行性：选址应考虑土地成本、太阳能资源充足程度、电网接入条件等因素，确保光伏电站的经济性和可行性。
（2）环境保护：选址要避免对当地环境造成负面影响，尽量选择荒地、沙漠或工业用地等适宜建设光伏电站的区域。
二、设计（1）光伏组件选择：选择高效、耐候性好的光伏组件，确保光伏电站的长期稳定运行。
（2）逆变器选型：选择高效、可靠的逆变器，确保将直流电能转换成交流电能的效率和质量。
（3）电网接入：光伏电站应与当地电网连接，确保可将发电功率注入电网，同时满足电网的安全要求。
三、建设（1）土建工程：按照设计要求，进行基础工程、支架安装、光伏组件安装等工作，确保光伏电站的稳定性和安全性。
（2）电气工程：进行光伏组件串并联、逆变器安装、电缆敷设等工作，确保光伏电站的电气连接和运行正常。
四、运营（1）设立运营团队：成立专业的光伏电站运营团队，负责电站的日常管理、维护和监控。
（2）定期检修：定期检查光伏组件、逆变器和电缆等设备的运行情况，及时发现并解决问题，确保光伏电站的正常运行。
（3）发电数据监测：实时监测光伏电站的发电数据，分析发电效率和发电量，优化运行策略，提高发电能力。
五、维护（1）清洁维护：定期清洁光伏组件表面，确保光伏电站的发电效率。
（2）设备保养：定期检查和保养光伏组件、逆变器等设备，延长设备的使用寿命。
（3）故障处理：及时处理光伏组件、逆变器和电缆等设备的故障，确保光伏电站的正常运行。
六、经济效益（1）减少燃煤发电：光伏电站的建设将减少对燃煤发电的需求，降低环境污染和碳排放。
（2）可再生能源补贴：光伏电站可以享受国家和地方政府的可再生能源补贴，增加经济效益。
35kVxxxxx光伏电站并网启动方案xxxxxxxxxxxxx项目部2016年xx月xx日批准:审核:编写:目录一、工程概况 (4)二、编制依据和标准 (4)三、试验仪器 (5)四、投运启动时间 (6)五、启动前应具备的条件 (6)六、安全注意事项、措施及组织 (7)七、并网启动试验范围 (9)八、并网启动试验流程 (9)九、并网启动试验步骤 (9)1.确认涉网设备状态2.直流汇流箱带电试运行3.启动逆变器并网发电本光伏电站逆变器注意事项 (11)1.逆变器启动条件2.逆变器开机并网前的检查3.逆变器开机流程4.逆变器关机操作时注意事项5.逆变器自动开关机状态十一、资料整理及归档 (12)十二、附录 (13)附录Ⅰ.人身触电事故应急处置措施附录Ⅱ.防止误操作的一般措施附录Ⅲ.光伏发电单元设备明细附录Ⅳ.并网启动指挥小组附录Ⅴ.35kVxxxx光伏电站一次系统图一、工程概况本工程总装机容量为20MW，采用分散逆变、一级升压、集中并网方案。
20MW光伏方阵由19个多晶硅光伏方阵组成，每个方阵均由若干路太阳电池组串并联而成。
每个方阵由光伏组件、汇流设备、逆变及升压设备构成。
其中#1光伏方阵采用了组串式逆变器，即每22片组件串成一个电池组串，每5个电池组串进入一个组串式逆变器-交流汇流箱子单元，多个子单元汇流后由箱式升压变压器升压至35kV，经集电线路送至35kVxxxx光伏电站母线，再经出线开关、武光线送至精武110kV电站。
余下#2～18光伏方阵均采用了一个逆变器-升压变大单元。
每组逆变器-升压变大单元都是由直流配电柜、逆变器、箱式升压变压器等组成。
光伏组件发电后接入直流防雷汇流箱，汇流后经直流配电柜进入逆变单元，逆变后三相交流电经低压配电柜进入箱式升压变压器升至35kV，由集电线路送至35kVxxxx光伏电站母线，再经出线开关、武光线送至精武110kV电站。
其中，每个逆变器-升压变大单元下设有多个直流防雷汇流箱。
110kV某某光伏发电站启动方案目录一. 工程概述 (1)二. 计划启动时间 (4)三. 新调度命名与编号 (4)四. 启动范围及主要设备参数 (4)五. 启动前的准备工作 (5)六. 风险分析及控制措施 (6)七. 启动前有关变电站一、二次设备的运行状态 (10)八. 设备启动操作顺序纲要 (11)九. 启动操作步骤 (12)十. 启动结束后的注意事项 (17)十一. 附件 (18)110kV某某光伏发电站启动方案一.工程概述1.本工程新建110kV变电站1座（下称某某光伏发电站），站址位于某某市某某镇。
2.110kV某某光伏发电站本期工程建主变压器1台；110kV采用线变组出线；35kV采用单母线接线方式；35kV为室内配电装置，建站用变、接地变各1台，SVG 1套，出线间隔7回，PT间隔1回。
3.本期新建110kV架空线路1回，线路采用JL/LB20A-240/40钢芯铝绞线，全长2.5km。
接入110kV某某站。
装机容量：50MW 4.110kV某某站扩建110kV间隔1个，一次设备情况：（1）110kV开关采用北京ABB高压开关设备有限公司生产的LTB145D1/B型产品。
（2）110kV隔离开关采用北京ABB高压开关设备有限公司生产的GW55-126D型产品。
（3）110kV电流互感器采用北京天威瑞恒电气有限责任公司生产的LRGBJ-110产品。
（4）110kV电压互感器采用桂林电力电容器有限责任公司生产的线路型：TYD110/√3—0.01H型产品。
（5）110kV避雷器采用杭州永德电气有限公司生产的Y10WZ5-108/281型产品。
5.某某光伏电站一次设备情况：（1）主变压器采用自冷式有载调压变压器，厂家为某某电气有限公司SZ11-100000/115型。
（2）110kV开关采用某某电气有限公司生产的LW36-126/2000-40 SF6瓷柱式断路器。
（3）110kV隔离开关采用某某电气有限公司生产的GW4F-126IIDW/2000A双柱水平旋转式隔离开关。

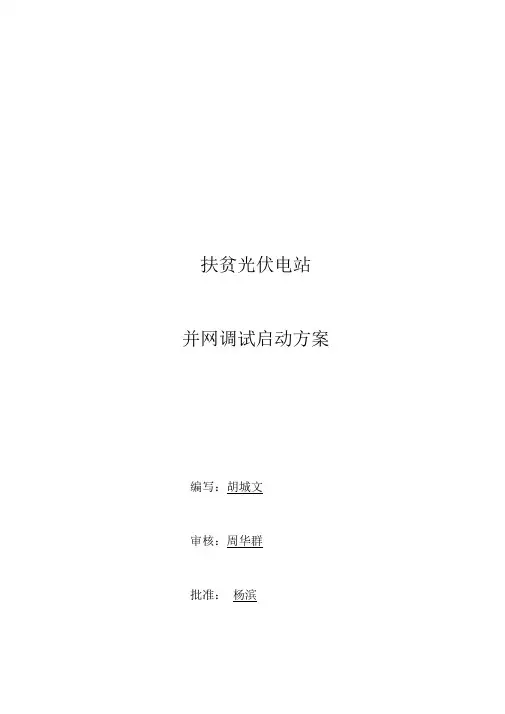

扶贫光伏电站并网调试启动方案编写：胡城文审核：周华群批准：杨滨广东太阳库新能源科技有限公司一. 逆变器启动前，应具备下列条件：1.在启动之前，应对设备的安装情况进行彻底的检查，应该特别检查直流和交流端的电压是否符合逆变器的要求，以及极性、相序是否正确等。
2.检查系统的连接均已经符合相关标准规范的要求，并且系统已经良好接地，接地电阻符合要求。
注意：试运行前需要确保交流侧、直流侧所有开关均为断开状态。
二. 逆变器启动前，应对其做下列检查：（一）直流部分1.检查光伏阵列（1）组串开路电压测试，在进行并网之前应对现场光伏阵列进行检查，检查每一列的开路电压是否符合要求；（2）确保天气条件稳定，因为电压会随着太阳能电池板温度的改变而变化。
可以使用U-I 曲线记录仪记录光伏阵列工作情况，选择在光伏阵列输出稳定的情况下进行试运行；（3）记录现场环境参数（电压、温度、光照强度）；（4）用兆欧量程的欧姆表测量接线盒与逆变器之间电缆的电阻，精确记录所有数据。
2.绝缘电阻测量绝缘电阻测试可以检查电缆绝缘是否、老化、受损、受潮，以及耐压试验中暴露出绝缘缺陷。
对1000V以下的电缆测量时用1000V绝缘电阻测试仪, 分别测量屏蔽层对铠装、铠装层对地的绝缘，以检查绝缘是否损坏，确实绝缘电缆损坏时，应安排检修。
3.检查直流侧开关是否完好，开关合分转换是否到位，触头接触是否良好。
（二）交流部分联动测试，检查交流侧开关是否完好，开关合分转换是否到位，触头接触是否良好，合分位置时电压电流表指示是否正常。
（三）逆变器本体测试1.在逆变器上电前需要对其进行一系列检查：（1）按照附录A 安装检查清单检查逆变器的安装、接线情况；（2）确保交直流断路器都处于断开状态；（3）确保急停按钮已经放开，并可以正常工作。
2.检查逆变器电压（1）检查电网电压检查逆变器的三相是否与电网三相相序连接正确；检查相电压及线电压是否在预定范围内，并记录电压值，如果电压偏差过大，则需要调整变压器的传输比；如果可能的话，测量相的THD（总谐波失真），并查看曲线。

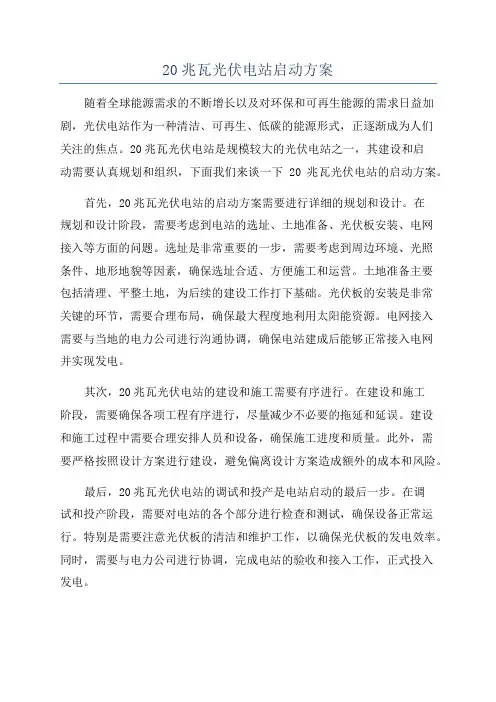

20兆瓦光伏电站启动方案随着全球能源需求的不断增长以及对环保和可再生能源的需求日益加剧，光伏电站作为一种清洁、可再生、低碳的能源形式，正逐渐成为人们关注的焦点。
20兆瓦光伏电站是规模较大的光伏电站之一，其建设和启动需要认真规划和组织，下面我们来谈一下20兆瓦光伏电站的启动方案。
首先，20兆瓦光伏电站的启动方案需要进行详细的规划和设计。
在规划和设计阶段，需要考虑到电站的选址、土地准备、光伏板安装、电网接入等方面的问题。
选址是非常重要的一步，需要考虑到周边环境、光照条件、地形地貌等因素，确保选址合适、方便施工和运营。
土地准备主要包括清理、平整土地，为后续的建设工作打下基础。
光伏板的安装是非常关键的环节，需要合理布局，确保最大程度地利用太阳能资源。
电网接入需要与当地的电力公司进行沟通协调，确保电站建成后能够正常接入电网并实现发电。
其次，20兆瓦光伏电站的建设和施工需要有序进行。
在建设和施工阶段，需要确保各项工程有序进行，尽量减少不必要的拖延和延误。
建设和施工过程中需要合理安排人员和设备，确保施工进度和质量。
此外，需要严格按照设计方案进行建设，避免偏离设计方案造成额外的成本和风险。
最后，20兆瓦光伏电站的调试和投产是电站启动的最后一步。
在调试和投产阶段，需要对电站的各个部分进行检查和测试，确保设备正常运行。
特别是需要注意光伏板的清洁和维护工作，以确保光伏板的发电效率。
同时，需要与电力公司进行协调，完成电站的验收和接入工作，正式投入发电。
总的来说，20兆瓦光伏电站的启动方案需要全面、周密地规划和设计，并按照规划进行有序的建设、施工和调试，最终实现电站的正常运营。
随着全球对可再生能源需求的不断增长，光伏电站将会在未来发挥越来越重要的作用，我们需要更多的投入和努力，推动光伏电站行业的发展，为人类的可持续发展做出贡献。
光伏发电有限公司110kV光伏电站#1主变及35kV甲母线等输变电设备启动方案光伏发电有限公司30MW光伏发电项目部启动委员会2015年8月19日一、工程概述光伏发电有限公司新建110kV光伏电站（容量30MWp），110kV母线采用单母线接线方式，35kV母线采用单母分段接线方式，本期建设1台主变（容量为50MVA）。
110kV光伏电站#1主变及35kV输、变电设备安装、调试工作已经完工，现将光伏发电有限公司110kV光伏电站#1、主变及35kV甲母线等输变电设备启动方案印发。
二、设备参数1.#1主变:型号SZ10-50000/110；额定电流：251.02/719.8/824.8A;额定电压115±8×1.25%/38.5±2×2.5%/10.5kV，接线组别YNyn0+d11，有载调压，短路损耗206.01kW，短路电压Uk1—2=10.46%,空载电流0.08%，空载损耗30.83kW，电气股份有限公司制造。
2.35kV线路:3511一回：导线型号ZRC-YJV22-26/35kV 3X95，线路长度1462米。
3512二回：导线型号ZRC-YJV22-26/35kV 3X95，线路长度1171米。
3513三回：导线型号ZRC-YJV22-26/35kV 3X95，线路长度420米。
4. #1、SVG:型号：RSVG-11M/355.#1站用变型号：S11-315/35,D,yn11,电压等级35/0.4KV。
6.#1消弧线圈型号：XDZ1-2200/35三、保护配置1.#1主变：配备深圳南瑞公司生产的RCS-9671CS主变差动保护、RCS-9661CS非电量保护、RCS-9681CS高低后备保护。
2.#1SVG:配备深圳南瑞公司生产的ISA---367G型保护。
3.110KV及35kV母差：配备NSR304D型母线差动保护。
4.35kV故障录波器：配备ZH-5型装置。
5.# 1站用变：配备深圳南瑞公司生产的ISA---381G型保护。
四、调度管理（一）调管范围划分1.#1主变、35kV甲母线及母线上所有设备、由地调直接调管；#1 SVG开关、30MWp光伏矩阵由省调直接调管。
#2站用变由光伏发电有限公司直接调管。
（二）调度运行规定1.当光伏阵列总有功出力低于45MW时，一台主变运行；2.正常运行方式下#1主变110kV侧中性点不接地运行。
3.当35kV系统电容电流大于10A时，必须先投入#1消弧线圈，再进行35kV 线路的投入运行操作。
4. #1主变进行倒闸操作时，#1主变必须合上110kV侧中性点接地刀闸。
5.#1SVG（静止同步补偿器）运行规定：恒无功，电压无功综合控制，符合补偿，系统无功。
五、反事故措施（一）组织措施1.为了确保110kV光伏电站#1主变等输、变电设备的顺利投运，成立工程验收启动委员会。
工程验收启动委员会组成以《关于新能源开发有限公司100兆瓦光伏发电项目并网验收及启动的通知》为准。
（二）安全、技术措施1.设备的验收必须严格把关，不得将不合格输、变电设备投入电网运行。
2.启动时严格监视被充电设备的充电情况，发现不正常情况，立即停止启动操作，及时汇报地调和省调。
3.启动设备命名编号要标示清楚，线路杆号标示正确，防止设备命名编号混淆。
4.启动过程中出现问题，立即停止启动操作，待启动负责人重新许可时，方可继续进行启动操作。
（三）启动条件1.所有设备继电保护定值地调审核满足电网继电保护整定原则。
2.关口电能计量装置按省公司规定安装、校验合格，通知供电公司一起抄录电能表初始底度。
3.电站通信通道畅通，自动化装置调试正常并投入运行，“四遥”信息上传无误。
4.电站值班人员名单已上报地调。
5.并网调度协议、高压供用电协议均已签订完毕。
6.光伏电站现场运行规程制定完毕，并上报地调。
第一部分、#1主变及35kV甲母线的启动（一）启动前运行方式光伏电站：1111线路、110kV甲母运行。
#1主变及35kV甲母线等设备冷备用待启动。
（二）计划启动时间2015年8月25日（三）启动设备#1主变及35kV甲母线，#1SVG（四）启动前准备1.电站值班长向地调值班调度员汇报：#1主变及35kV甲母线间隔一、二次设备安装、调试工作结束，安全措施全部拆除，工作人员全部撤离现场，设备验收合格，具备启动投运条件。
2. 电站值班长向省调值班调度员汇报：#1SVG、逆变器及光伏阵列等设备安装、调试工作结束，安全措施全部拆除，工作人员全部撤离现场，设备验收合格，具备启动投运条件。
3. 电站值班长向地调申请#1主变及35kV甲母线开始启动，地调同意后进入启动程序。
（五）启动步骤1.电站值班长向地调咨询落实， 1111\线路及电站110kV甲母线运行正常；2.检查#1主变1101开关及甲、丙、甲丁、丙丁刀闸在断开位置，检查#1主变110kV中丁刀闸、#1主变3501中刀闸在断开位置，检查#1主变3501开关在试验位置，回路无安全措施；3.检查3500分段开关、甲刀闸在试验位置；检查35kV甲母PT在试验位置；检查35kVⅡ母PT在试验位置；4.检查3511一、3512正二、3513三、3516#1站用变开关在试验位置,丙丁刀闸在断开位置；5.核对#1主变保护定值按201502号定值单整定正确，并按规定投入；6.核对35kV母差保护定值按201503号定值单整定正确；7.核对110kV故障录波器定值按201504号定值单整定正确，并按规定投入。
8.核对35kV故障录波器定值按201505号定值单整定正确；9.核对3517#1SVG定值按201506,201507号定值单整定正确，并按规定投入。
10.申请地调退出110kV母差保护；11.合上#1主变1101甲、丙刀闸；12.合上#1主变110kV中丁刀闸；13.#1主变3501开关推至工作位置；14.35kV甲母PT推至工作位置，合上高、低压保险；15.合、断#1主变1101开关向#1主变充电5次，第一次10分钟、间隔5分钟，以后每次5分钟，间隔5分钟，最后一次不断开；16.合、断#1主变3501开关向35kV甲母充电3次，每次3分钟，间隔3分钟，最后一次不断开；17.拉开#1主变110kV中丁刀闸；18.核对35kV甲母PT与110kV甲母PT二次相序正确；19.合、断3500分段开关向35kVⅡ母充电3次，每次3分钟，间隔3分钟，最后一次不断开；20.向地调汇报#1主变及35kV甲母、启动正常；并要求退出1111线路及110kV母差保护等有关保护；21.退出#1主变差动保护；22.退出#2主变差动保护；23.电站申请省调值调度员启动#1SVG；24.检查3519#1SVG丙、丙丁、丙丁1刀闸在断开位置；25.合上3519#1SVG丙刀闸；26.合上3519#1SVG控制装置电源开关；27.3519#1SVG开关推至工作位置；28.合、断3519#1SVG开关向#1SVG充电3次，每次5分钟，间隔5分钟，最后一次不断开；29.调整#1SVG、控制装置并带容性负荷至5Mvar；30.带负荷做1111线路保护方向元件极性试验正确；31.带负荷做110kV母差1111及#1主变1101开关回路极性试验正确，投入110kV母差；32.带负荷做35kV母差#1主变3501、3519#1SVG 分段开关回路极性试验正确，投入35kV母差；33.向地调、省调汇报启动情况，并申请省调断开3519#1SVG 开关；34.电站#1主变及35kV甲母线，#1SVG等启动设备试运行24小时后归调。
第二部分3511一线到三线及35kV线路启动（一）启动前运行方式1111线路、110kV甲母运行；#1主变及35kV甲母线3519#1SVG、3529#2SVG 热备用，3511一等线路冷备用待启动。
（二）计划启动时间2015年8月25日（三）启动设备3511一线到3513三线及3516#1站用变（四）启动前准备电站值班长向电站启动负责人汇报：3511一等线路间隔及3516#1站用变一、二次设备安装、调试工作结束，安全措施全部拆除，工作人员全部撤离现场，设备验收合格，具备启动投运条件。
（五）启动步骤1.检查3511一开关在试验位置,丙丁刀闸在断开位置；2.核对3511一线路保护定值按201508号定值单整定正确，并按规定投入；3.退出35kV母差保护；4.3511一开关推至工作位置；5.合、断3511一开关向线路充电3次，每次3分钟，间隔3分钟，最后一次不断开；6.申请省调3511一线路回路光伏阵列群并网；7.带负荷做35kV母差保护3511一回路极性试验正确；8.3511一线路试运行24小时归调。
9.检查3512二开关在试验位置,丙丁刀闸在断开位置；10.核对3512二线路保护定值按201508号定值单整定正确，并按规定投入；11.3512二开关推至工作位置；12.合、断3512二开关向线路充电3次，每次3分钟，间隔3分钟，最后一次不断开；13.申请省调3512二线路回路光伏阵列群并网；14.带负荷做35kV母差保护3512二回路极性试验正确；15.3513三线路试运行24小时归调。
16.检查3513三开关在试验位置,丙丁刀闸在断开位置；17.核对3513三线路保护定值按201508号定值单整定正确，并按规定投入；18.3513三开关推至工作位置；19.合、断3513三开关向线路充电3次，每次3分钟，间隔3分钟，最后一次不断开；20.申请省调3513三线路回路光伏阵列群并网；21.带负荷做35kV母差保护3513三回路极性试验正确；22.3513正泰三线路试运行24小时归调。
23.检查3516#1站用变开关在试验位置,丙丁刀闸在断开位置；24.核对3516#1站用变线路保护定值按201536号定值单整定正确，并按规定投入；25.#2站用变档位调整至2档；26.3516#1站用变开关推至工作位置；27.合、断3516#1站用变开关向线路充电3次，每次3分钟，间隔3分钟，最后一次不断开；28.组织3516#1站用变带负荷；#2站用变负荷转接。
29.带负荷做35kV母差保护3516#1站用变回路极性试验正确，投入35kV 母差保护；30.3516#1站用变试运行24小时归调。
七、110kV光伏电站1111输变电设备启动方案审核会参加人员（见附件正文）。
