光伏电站投运方案

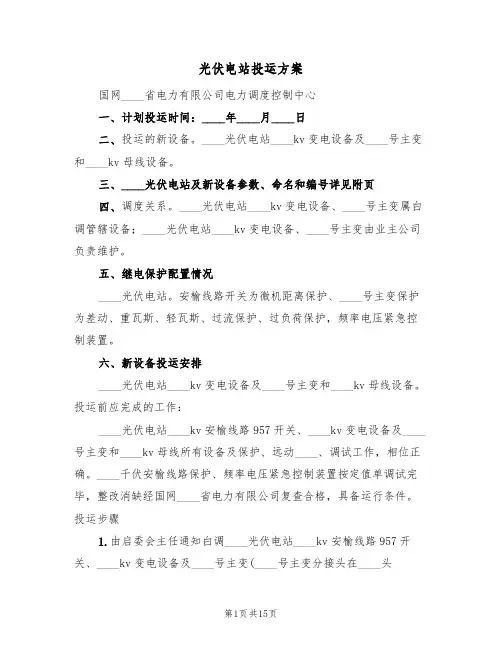

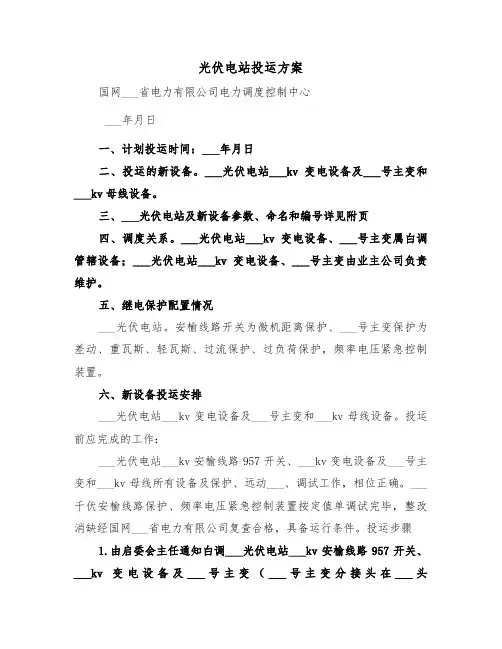

光伏电站投运方案国网____省电力有限公司电力调度控制中心一、计划投运时间：____年____月____日二、投运的新设备。

____光伏电站____kv变电设备及____号主变和____kv母线设备。

三、____光伏电站及新设备参数、命名和编号详见附页四、调度关系。

____光伏电站____kv变电设备、____号主变属白调管辖设备；____光伏电站____kv变电设备、____号主变由业主公司负责维护。

五、继电保护配置情况____光伏电站。

安榆线路开关为微机距离保护、____号主变保护为差动、重瓦斯、轻瓦斯、过流保护、过负荷保护，频率电压紧急控制装置。

六、新设备投运安排____光伏电站____kv变电设备及____号主变和____kv母线设备。

投运前应完成的工作：____光伏电站____kv安榆线路957开关、____kv变电设备及____号主变和____kv母线所有设备及保护、远动____、调试工作，相位正确。

____千伏安榆线路保护、频率电压紧急控制装置按定值单调试完毕，整改消缺经国网____省电力有限公司复查合格，具备运行条件。

投运步骤1.由启委会主任通知白调____光伏电站____kv安榆线路957开关、____kv变电设备及____号主变(____号主变分接头在____头____kv/____kv)和____kv母线所有设备及保护、自动化传试正确、高压试验合格，人员退出现场，地线全部拆除，开关、刀闸在开位，相位正确，整改消缺经国网____省电力有限公司复查合格，具备投运条件。

2.由____光伏电站值班员汇报白调____kv安榆线路957开关、____kv变电设备及____号主变(____号主变分接头在____头____kv/____kv)和____kv母线所有设备及保护、自动化传试正确、高压试验合格，人员退出现场，地线全部拆除，开关、刀闸在开位，相位正确，整改消缺经国网____省电力有限公司复查合格，具备投运条件。

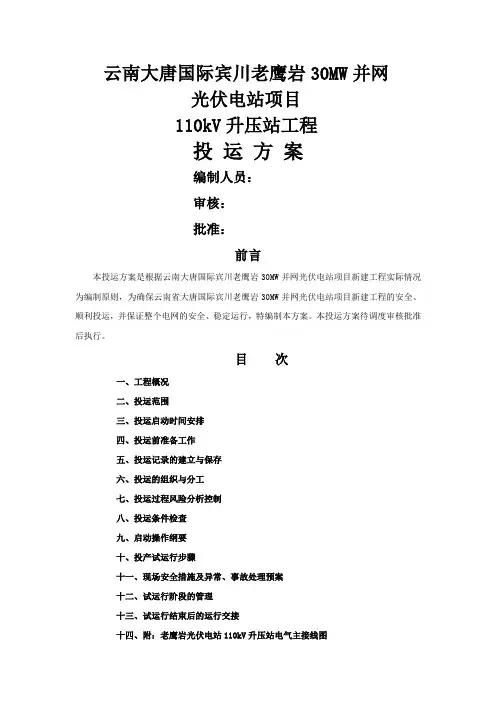

云南大唐国际宾川老鹰岩30MW并网光伏电站项目110kV升压站工程投运方案编制人员：审核：批准：前言本投运方案是根据云南大唐国际宾川老鹰岩30MW并网光伏电站项目新建工程实际情况为编制原则，为确保云南省大唐国际宾川老鹰岩30MW并网光伏电站项目新建工程的安全、顺利投运，并保证整个电网的安全、稳定运行，特编制本方案。

本投运方案待调度审核批准后执行。

目次一、工程概况二、投运范围三、投运启动时间安排四、投运前准备工作五、投运记录的建立与保存六、投运的组织与分工七、投运过程风险分析控制八、投运条件检查九、启动操作纲要十、投产试运行步骤十一、现场安全措施及异常、事故处理预案十二、试运行阶段的管理十三、试运行结束后的运行交接十四、附：老鹰岩光伏电站110kV升压站电气主接线图附：技术交底签证表一、工程概况云南大唐国际宾川老鹰岩30MW并网光伏电站110kV升压站工程由云南大唐国际宾川新能源有限责任公司建设、由中国能建广东省电力设计研究院总承包及设计，中国能建广东省电力第一工程局负责施工，黄河国际工程咨询(河南)有限公司实施监理，工程计划2014年12月25日竣工投产。

云南大唐国际宾川老鹰岩30MW并网光伏电站项目位于云南省大理州宾川县大营镇洪水塘村以西，距宾川县城直线距离约22km。

地理坐标介于东经100°21'26"～100°22'08"、北纬25°46'16"～25°47'10"之间。

升压站共有110kV 和35kV两个电压等级。

110kV高压配电设备采用SF6气体绝缘金属封闭组合电器。

35kV配电装置为金属铠装式开关柜。

110kV接线方式为单母线接线，共有三个间隔：一个出线间隔、一个PT间隔、1个主变间隔。

经12.06km 110kV线路接入220kV海东变电站。

35kV终期接线方式为单母线分段接线，本期建成35kV I段母线，35kV本期共有6个间隔。

第一章系统概述1.2 并网逆变器并网逆变器为跟随电网频率和电压变化的电流源，并网逆变器将直流电能逆变成交流电能。

目前并网型逆变器的研究主要集中于 DC-DC 和 DC-AC 两级能量变换的结构，DC-DC 变换环节调整光伏阵列的工作点使其跟踪最大工作点;DC-AC 逆变环节主要使输出电压与电网电压同相位，同时获得单位功率因数。

综合考虑逆变器的性能、价格以及光伏电站的装机容量等因素，本项目拟采用625kW 集中型逆变器；拟采用 50kW 组串式逆变器，技术参数如下: 针对光伏电站项目，我们选择的光伏并网逆变器均采用当代先进的控制技术，具有较高的并网发电水平，设备安全、可靠，并满足中国电网电压波动较大的特性。

其主要技术特点如下:(1)采用控制芯片;(2)主电路智能功率模块(IPM );(3)太阳电池组件最大功率跟踪技术(MPPT);(4)无隔离变压器;(5)具有电网故障保护(如:过/欠压保护、过/欠频保护、防孤岛效应保护、恢复并网保护、过流保护等)、防反放电保护、极性反接保护、过载保护等故障保护及告警功能;(6)采用了先进的孤岛效应防护检测方案，并具有完善的监控功能;(7)直流输入电压范围宽，整机效率高;(8)人性化的 LCD 液晶界面，通过按健操作，液晶显示屏可显示实时各项运行数据、实时故障数据、历史故障数据、总发电量数据、历史发电量数据等;(9)液晶显示屏(LCD)可提供中文，英文两种语言的操作界面;(10)可提供包括 RS485 或 Ethernet(以太网〕远程通讯接口。

其中 RS485 遵循 Modbus 通讯协议;Ethernet(以太网)接口支持 TCP/IP 协议，支持动态(DHCP)或静态获取 IP 地址;(11)适应中国电网电压波动较大的特点。

并网逆变器正常工作允许电网三相线电压范围为:AC380V±15%，频率范围为:47-51.5Hz;(12)并网逆变器支持按照群控模式运行。

35kVxxxxx光伏电站并网启动方案xxxxxxxxxxxxx项目部2016年xx月xx日批准:审核:编写:目录一、工程概况 (4)二、编制依据和标准 (4)三、试验仪器 (5)四、投运启动时间 (6)五、启动前应具备的条件 (6)六、安全注意事项、措施及组织 (7)七、并网启动试验范围 (9)八、并网启动试验流程 (9)九、并网启动试验步骤 (9)1.确认涉网设备状态2.直流汇流箱带电试运行3.启动逆变器并网发电本光伏电站逆变器注意事项 (11)1.逆变器启动条件2.逆变器开机并网前的检查3.逆变器开机流程4.逆变器关机操作时注意事项5.逆变器自动开关机状态十一、资料整理及归档 (12)十二、附录 (13)附录Ⅰ.人身触电事故应急处置措施附录Ⅱ.防止误操作的一般措施附录Ⅲ.光伏发电单元设备明细附录Ⅳ.并网启动指挥小组附录Ⅴ.35kVxxxx光伏电站一次系统图一、工程概况本工程总装机容量为20MW，采用分散逆变、一级升压、集中并网方案。

20MW光伏方阵由19个多晶硅光伏方阵组成，每个方阵均由若干路太阳电池组串并联而成。

每个方阵由光伏组件、汇流设备、逆变及升压设备构成。

其中#1光伏方阵采用了组串式逆变器，即每22片组件串成一个电池组串，每5个电池组串进入一个组串式逆变器-交流汇流箱子单元，多个子单元汇流后由箱式升压变压器升压至35kV，经集电线路送至35kVxxxx光伏电站母线，再经出线开关、武光线送至精武110kV电站。

余下#2～18光伏方阵均采用了一个逆变器-升压变大单元。

每组逆变器-升压变大单元都是由直流配电柜、逆变器、箱式升压变压器等组成。

光伏组件发电后接入直流防雷汇流箱，汇流后经直流配电柜进入逆变单元，逆变后三相交流电经低压配电柜进入箱式升压变压器升至35kV，由集电线路送至35kVxxxx光伏电站母线，再经出线开关、武光线送至精武110kV电站。

其中，每个逆变器-升压变大单元下设有多个直流防雷汇流箱。

2024光伏电站投运方案一、背景光伏发电作为一种清洁、可再生、绿色的能源形式，被广泛应用于全球范围内。

随着能源需求的增加和环境问题的日益突出，光伏发电的重要性越来越被重视。

本方案旨在提出2024年光伏电站的投运方案，以满足当地能源需要，并促进可持续发展。

二、目标1.建设一个可靠、高效、安全的光伏电站，满足当地居民和工业的能源需求。

2.最大限度地发挥光伏发电的优势，减少对传统能源的依赖，并降低环境污染。

3.提高能源供应的可持续性，促进经济发展和社会稳定。

三、项目规模和选址1.项目规模：根据当地的电力需求情况，设计建设一座总装机容量为100兆瓦的光伏电站。

2.选址原则：考虑到太阳辐射、地形条件、土地利用等因素，选择在当地适宜的地区建设光伏电站。

四、技术方案1.光伏电池选择：选择高效、稳定的太阳能电池作为光伏电站的主要组件，以提高电站的发电效率和可靠性。

2.光伏电站布局：根据选址情况，采取合适的布局方式，最大限度地利用太阳光资源，确保光伏电站的正常运行。

3.电网接入：与当地电网接入，建立双向互补的电力供应关系，使光伏电站能够稳定并高效地向电网输出电能。

4.安全保障和监控系统：建立完善的安全保障系统和监控系统，确保光伏电站的安全稳定运行。

五、项目建设进度和计划1.前期准备工作：包括项目需求分析、选址评估、技术方案制定等。

2.项目设计和审批：根据规划、设计原则和技术方案，编制光伏电站的详细设计，并按照相关程序进行审批。

3.设备采购和施工：根据设计方案，采购光伏发电设备，并组织施工队伍进行施工和安装。

4.调试和投运：完成光伏电站的调试和测试工作，并按照项目计划投入运营。

5.运维管理：建立健全的光伏电站运维管理体系，定期进行设备检修和维护，确保电站的正常运行。

六、投资估算和资金筹措1.投资估算：根据项目规模、技术要求和建设条件等因素，对投资进行综合估算，包括土地、设备、建筑物、电网接入等方面的费用。

2.资金筹措：采取多种方式筹措资金，如银行贷款、政府补贴、合作伙伴投资等。

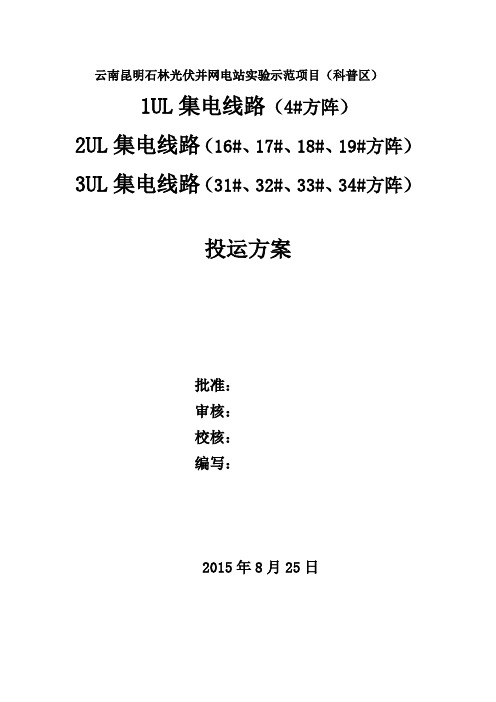

云南昆明石林光伏并网电站实验示范项目（科普区）1UL集电线路（4#方阵）2UL集电线路（16#、17#、18#、19#方阵）3UL集电线路（31#、32#、33#、34#方阵）投运方案批准：审核：校核：编写：2015年8月25日目次前言一、投运范围 (1)二、投运设备 (1)三、投运条件 (3)四、投运安全措施 (4)五、投运前准备工作 (4)六、投运的组织与分工 (4)七、投产危险点分析 (5)八、投产试运行步骤 (6)附：技术交底签证表 (14)前言本投运方案是根据35kV石林云投光伏电厂工程投运为编制原则，为确保35kV石林云投光伏电厂工程的安全、顺利投运，并保证整个电网的安全、稳定运行，特编制本方案。

本投运方案待调度方案批准后执行，具体投运程序作相应调整。

本措施由陕西电力建设总公司石林云投光伏电厂项目部提出本措施由陕西电力建设总公司石林云投光伏电厂项目部归口编制人员：审核：批准：本措施首次发布日期：2015-8-25本措施由陕西电力建设总公司石林云投光伏电厂项目部负责解释石林云投光伏电厂投运方案一、集电线路投运范围1、集电线路1UL集电线路（4#方阵）；2UL集电线路（16#、17#、18#、19#方阵）3UL集电线路（31#、32#、33#、34#方阵）2、投运方阵：4#、16#、17#、18#、19#、31#、32#、33#、34#共9个方阵，发电单元每串22片，其中4#、16#、17#、18#、19#方阵4026*5片，18#方阵缺22片，31#、32#、33#、34#方阵3960*4片，共35948片组件。

3、500Kw逆变器18台，35kV箱变9台，采集采集柜9台。

4、汇流箱台数：每个方阵对应12台汇流箱，本次投运108（12*9）台5、本次投运35kV分支箱号：1#、7#、8#、 13#、14#、15#、16#.5.1 1UL集电线路1#分支箱相链接的已投产分支箱为2#、3#、4#5.2 2UL集电线路分支箱相链接的已投产分支箱为7#、8#、9#、10#、11#、12#5.3 3UL集电线路相链接的支箱为13#、14#、15#、16#6、线路：6.1 1UL集电线路自升压站内1UL35kV开关柜（3*185电缆）→4#分支箱（3*185电缆）→3#分支箱（3*120电缆）→2#分支箱并（3*50电缆）→1#分支箱，并4#分支箱并（3*50电缆）→5#分支箱→6#分支箱6.2 2UL集电线路自升压站内2UL35kV开关柜（3*185电缆）→7#分支箱（3*185电缆）→8#分支箱（3*120电缆）→9#分支箱并（3*50电缆）→10#分支箱，并11#分支箱并（3*50电缆）→12#分支箱6.33UL集电线路自升压站内3UL35kV开关柜（3*185电缆）→13#分支箱（3*50电缆）→14#分支箱（3*50电缆）→15#分支箱并（3*50电缆）→16#分支箱，并19#分支箱并（3*185电缆）→20#分支箱,再并18#分支箱（3*50电缆）→17#分支箱（3*50电缆）.7、全站先期已投运方阵2-11#、20-28#方阵处于已投运状态。

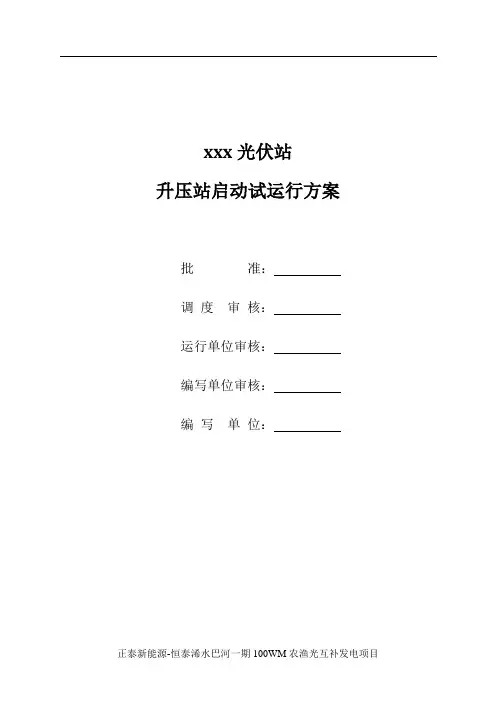

xxx光伏站升压站启动试运行方案批准：调度审核：运行单位审核：编写单位审核：编写单位：xxx光伏站启动操作方案一、工程概况xxx农渔光互补光伏发电项目位于湖北省，占地约亩，为平原地貌，主要为农用地，海拔14-21m。

场址区中心坐标为北纬，东经。

装机容量 100MW，电池组件单块容量为450Wp的单晶大功率光伏组件。

项目新建升压站一座，站内安装1台100MVA的110kV 户外变压器，终期容量为150MVA，共两台主变。

110kV侧采用单母线接线，共4个间隔；35kV侧采用单母线分段接线，本期共11个间隔，本期投运一条母线，共11个35kV 间隔，其中包括1台主变开关柜，6台出线开关柜，1台SVG开关柜，1台接地兼站用变柜，1台母联柜，1台母线PT柜。

以110kV电压等级上网，从升压站新建一回110kV 线路至xxx变110kV侧，导线选用2*LGJ-240，长度约11km，xxx变110kV侧需扩建出线间隔、分段间隔以及PT间隔各一个。

二、启动范围1、220kVxxx变：xxx间隔及xxx。

（调度部分）2、xxx光伏站：1）110kV部分：xxx间隔及xxx、巴光#1 110kV母线及母线设备、巴光#1号主变间隔。

2）35kV部分：巴光#2 35kV母线及母线设备、35kV母联间隔、35kV巴集一线至巴集六线开关间隔（巴光305开关、巴光306开关、巴光307开关、巴光308、巴光309开关、巴光310开关）、巴光#1接地站用变、巴光#1 SVG无功补偿装置。

（电站部分）三、启动试运行时间及组织机构1、启动试运行时间：2021 年xx月xx日xx:xx 〜xx日xx:xx2、启动试运行组织机构：根据巴河光伏电并网投运各项要求，为满足巴河光伏电站启动试运行可靠进行，顺利并网，保障场站设备及电网安全稳定运行，经各级领导协商，特制定以下组织机构,内容如下：（1）、启动总指挥：xxx兼运行小组组长职责：负责xxx并网投运对内对外所有重要事项，负责启动方按审核，负责下达启动工作命令及任务。

光伏并网电站运行管理方案……………有限公司2013年12月目录第一章总则第二章各级人员岗位职责第三章有人值班电站运行管理3.1值班制度3.2交接班制度3.3巡回检查制度3.4设备定期试验轮换制度3.5设备验收制度3.6设备缺陷管理制度3.7设备维护工作制度3.8运行分析制度3.9设备评级与可靠性管理第四章技术管理第五章文明生产第一章总则1.1 光伏并网电站是电网的重要组成部分。

为了提高电站的安全、经济运行水平，适应现代化管理的要求，加强电站运行管理，特制订本制度。

1.2 光伏并网电站运行及管理人员都必须认真贯彻执行国家、网、省、地电力公司和本站颁发的规章制度。

1.3 监控中心、维操队以及值班光伏并网电站应按规定配备素质合格的运行和管理人员。

除保持人员相对稳定外，还应按上级颁发的《电业生产培训制度》的规定，对上述人员进行培训，并经考试合格后，方能正式担任运行值班工作。

1.4 光伏并网电站的倒闸操作及操作票、工作票管理，必须执行部颁《电业安全工作规程》（发电厂和变电所电气部分）和新疆省电力公司颁发的《执行电气操作票和工作票制度的补充规定》（综合本），以及危险点分析与预控的要求和规定。

值班光伏并网电站还应执行新疆省电力公司颁发的《有人值班变电站安全管理制度》和《有人值班变电站操作的补充规定》以及本制度的规定。

1.5 各光伏并网电站运行人员必须按新疆维吾尔自治区电力公司颁发的《发、供电维护范围分界》中的规定，管好、维护保养好所辖光伏并网电站设备。

1.6 本制度适应于合同确定范围之内所有有人值班光伏并网电站（监控中心、维操队）。

1.7 各光伏并网电站运行值班人员要熟知本制度。

第二章各级人员岗位职责2.1 光伏并网电站站长的职责:2.1.1 站长是安全第一责任人，全面负责本站的安全生产、经济运行、设备管理、人员培训和生活后勤等工作。

2.1.2 组织本站的政治学习，做好政治思想工作，搞好站内团结，带领全站落实岗位责任制。

2024光伏电站投运方案范本
1.项目概况
2024年，我公司拟在XX地区建设一个总装机容量达到XX兆瓦的大型光伏电站。

该项目占地XX平方公里，总投资预计为XX亿元。

电站将采用最先进的光伏技术，预计每年可发电XX亿千瓦时，为当地电力市场作出积极贡献。

2.项目实施步骤
首先，我们将进行项目前期的可行性研究和规划方案设计，确保项目的可行性和有效性。

然后按照设计方案开展土地平整、设备采购、基建施工等工作，力争项目尽快建成并投入运营。

在建设过程中，我们将严格遵守当地法律法规，确保项目的合规和可持续发展。

3.项目经营管理
电站建成后，我们将建立健全的经营管理团队，制定详细的生产计划和管理制度，确保电站运营效率和产能利用率最大化。

同时，我们将引入先进的监测设备和管理系统，实时监控电站运行情况，保障设备安全和电力供应稳定性。

4.环境保护和社会责任
在项目建设和运营过程中，我们将积极采取环保措施，减少对周边环境的影响，努力实现绿色发展。

同时，我们将关注当地社会的发展需求，积极参与当地公益事业，履行企业社会责任，促进当地经济繁荣和社会稳定。

5.项目未来发展
未来，我们将继续关注光伏行业的发展趋势，不断完善技术和管理水平，提升市场竞争力。

同时，我们将积极探索新能源领域的发展机遇，拓展业务领域，为公司的可持续发展开辟新的空间。

以上是2024光伏电站投运方案的范本，希望能为项目建设和运营提供参考。

感谢您的关注和支持！。

光伏电站投运方案____年光伏电站投运方案一、项目背景随着社会经济的快速发展和全球气候变化问题的日益严重，可再生能源的利用变得越来越重要。

光伏电站作为一种清洁、可持续、低碳的能源发电形式，具有巨大的发展潜力。

我国积极推行新能源发展战略，大力发展光伏电站建设。

为了实现国家能源结构调整和能源安全保障的目标，我司计划在____年建设一座光伏电站，并在同年投运。

二、项目概述1. 项目名称：____年光伏电站投运项目2. 项目地点：我国某省某市3. 建设规模：总装机容量100兆瓦4. 建设周期：____年1月-____年12月5. 项目投资：预计投资20亿元三、项目目标1. 实现光伏电站建设和投运计划，确保项目按时完成并投入运营。

2. 提高光伏电站的利用效率，降低能源消耗，减少环境污染。

3. 推动当地经济发展，创造就业机会，提升当地居民生活质量。

四、建设方案1. 招标采购：根据项目需求，我司将通过公开招标的方式选择设计、建设、设备采购和运营管理等相关单位和个人，确保项目的优质、高效和可持续发展。

2. 选址规划：根据当地光伏资源情况、土地利用政策和电网接入条件等要素，选择合适的土地用于建设光伏电站，确保光伏电站的最大发电效益。

3. 设计施工：与专业的设计院和施工单位合作，按照国家光伏电站建设标准和技术规范进行设计和施工。

建设过程中，注重环境保护，采取合理的建设措施，减少对周边环境的影响。

4. 设备采购：采购优质的光伏组件、逆变器和支架等设备，确保电站的可靠性和发电效率。

同时，注重国内设备制造商的优先选择，促进国内产业发展。

5. 电网接入：与电网公司密切合作，确保光伏电站的并网接入。

根据电力需求和电网容量等情况，制定合理的并网方案，并依法按照规定进行相关手续办理。

6. 运营管理：建立专业的光伏电站运营管理团队，负责光伏电站的日常运营、维护和管理工作。

制定科学合理的运营方案，保障光伏电站的稳定运行和长期获益。

五、建设措施1. 建设环境：光伏电站建设过程中，注重生态环境保护，合理利用土地资源，减少土地破坏和生态破坏。
