混凝土柱体偏心受压设计标准
- 格式:docx
- 大小:36.93 KB
- 文档页数:5

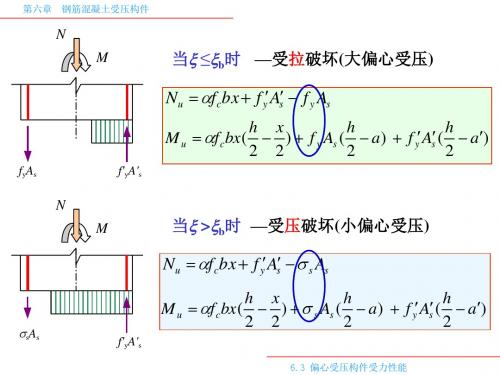

对于对称配筋的钢筋混凝土受压柱,大小偏心受压构件的判断
条件
对于对称配筋的钢筋混凝土受压柱,大小偏心受压构件可根据以下判断条件进行区分:
1. 条件一:如果偏心距小于柱截面惯性矩与两侧截面受压钢筋面积之间的乘积,即e<0.75ξbihi(0.85fck/b ,当钢筋为圆钢筋时,ξ=1.5 ,b为柱截面宽度,h为柱截面高度,fck为混凝土的抗压强度设计值),则为小偏心受压构件。
2. 条件二:当偏心距大于柱截面惯性矩与两侧截面受压钢筋面积之间的乘积,即e>2.2ξbihi(0.85fck/b),则为大偏心受压构件。
3. 条件三:当偏心距介于条件一和条件二之间时,即h/10 ≤ e ≤ 2.2ξbihi(0.85fck/b),需要根据具体情况进一步判断。
一般情况下,可以根据偏心距与柱截面尺寸的比值来判断。
根据上述判断条件,可以确定对称配筋的钢筋混凝土受压柱是属于小偏心受压构件还是大偏心受压构件。
钢筋混凝土柱偏心受压试验指南
1.在试验柱中部截面粘贴应变片。
2.由教师预先安装或在教师指导下由学生安装试验柱,按似定的偏心距调整试验柱上加载点的位置,布置百分表,连接应变片到应变仪。
3.记录试验梁编号、尺寸、配筋数量和有关数据及指标。
4.检查仪表,调整仪表初读数。
5.利用压力机控制进行分级加载(试验柱出现裂缝前,每级荷载可定为其估算破坏荷载的十分之一左右,试验梁出现裂缝后,每级荷载可定为估算破坏荷载的五分之一左右)。
相邻两级加载的时间间隔,在试验柱出现裂缝前为2~3分钟,在试验柱出现裂缝后为5~10分钟。
6.参照估算的试验柱开裂荷载值,分级缓慢加载,加载间隙注意观察裂缝是否出现。
发现第一条裂缝后记录前一级荷载下压力机荷载读数。
在第一条裂缝出现后继续注意观察裂缝的出现和开展情况。
7.每级加载后,在间歇时间内测读并记录应变仪、百分表以及压力机荷载读数。
8.在所加荷载约为试验柱估算的破坏荷载的60~70%时,用读数放大镜测读试验柱上最大裂缝宽度、用直尺量测裂缝间距。
9.加载至试验柱破坏,记录压力机荷载读数。
10.卸载,记录试验柱破坏时的裂缝分布情况。
11.试验完成,清理试验现场。
钢筋混凝土柱的局部压力场分析与设计准则钢筋混凝土柱作为建筑结构中的重要组成部分,承担着承载垂直荷载及水平力的重要任务。
在柱子受到垂直荷载的作用下,会产生局部压力场,对柱子的结构性能和承载能力有着重要的影响。
因此,对钢筋混凝土柱的局部压力场进行准确的分析与设计,是保证柱子结构安全可靠的关键。
钢筋混凝土柱的局部压力场分析需要考虑以下几个方面:柱截面设计、配筋规范、现场浇筑施工和填充材料的选择。
合理的设计准则将有助于提高柱子的结构性能。
首先,钢筋混凝土柱截面的设计应符合一定的准则。
截面形状应选取合适的矩形、圆形或多边形,以满足柱子对弯矩、剪力和轴向力的要求。
根据不同的受力情况,需要选择合适的截面尺寸,以保证柱子的受力性能。
其次,配筋规范对钢筋混凝土柱的局部压力场也起着重要的影响。
配筋的数量、间距和类型应按照设计规范进行选择。
在柱子的重要受力区域,应增加合适的配筋以增强柱子的受力性能。
同时,配筋的布置应尽量均匀,并注意控制配筋的偏心距,以减小柱子的偏心压力。
第三,现场浇筑施工对局部压力场的分析与设计同样至关重要。
在浇筑过程中,应采取适当的措施来控制混凝土的流动性,减小局部压力场的不均匀性。
同时,应注意浇筑速度和浇筑的层数,以避免产生局部过大的压力。
最后,填充材料的选择也会对局部压力场产生影响。
填充材料的强度和变形能力应与柱子的材料相匹配,以保证柱子的整体受力平衡。
在使用填充材料时,应遵循相应的设计准则和规范,确保填充材料的性能可靠,不会对柱子的局部压力场产生不利影响。
总而言之,钢筋混凝土柱的局部压力场分析与设计是确保建筑结构安全可靠的重要环节。
通过合理的柱截面设计、配筋规范、现场施工和填充材料选择,可以有效地减小局部压力场的不均匀性,提高柱子的受力性能。
在进行分析与设计时,应严格遵循相关的设计准则和规范,确保柱子的结构安全可靠。
只有如此,才能保证钢筋混凝土柱的局部压力场处于合理的状态,为建筑结构提供稳定可靠的支撑。
混凝土柱设计标准值一、引言混凝土结构中,柱作为承载结构的一部分,必须满足一定的设计标准值,以确保结构的安全性和稳定性。
本文将从柱的设计原理、影响柱承载力的因素、设计标准值等方面进行详细阐述。
二、柱的设计原理柱的主要承载原理是受压,其水平方向的承载能力相对较弱。
因此,在柱的设计中,必须考虑柱的受压性能,并采取措施来增强其水平承载能力。
通常采用钢筋混凝土柱来满足这一需求。
三、影响柱承载力的因素1. 柱的截面形状和尺寸:柱的截面形状和尺寸对其承载能力具有决定性影响。
一般来说,柱的截面形状越大、尺寸越大,其承载能力就越强。
2. 压力:柱的主要受力方式是受压,因此,柱的承载能力受压力的大小影响很大。
3. 柱的材料和强度:柱的材料和强度是影响柱承载能力的重要因素。
通常采用钢筋混凝土柱作为主承载结构,其强度取决于混凝土的强度和钢筋的数量和强度等因素。
4. 柱的长度和支承方式:柱的长度和支承方式也会影响其承载能力。
在设计过程中,必须对柱的长度和支承方式进行充分考虑,以确保柱的承载能力足够强大。
四、柱的设计标准值柱的设计标准值是指在给定的设计条件下,柱可承受的最大荷载。
在设计柱的时候,需要根据实际情况确定柱的设计标准值。
一般来说,柱的设计标准值需要考虑以下因素:1. 混凝土的强度等级:混凝土的强度等级是影响柱承载能力的重要因素。
在设计柱的时候,必须根据混凝土的强度等级来确定柱的设计标准值。
2. 钢筋的数量和强度等级:钢筋是钢筋混凝土柱的主要承载部分,其数量和强度等级对柱的承载能力具有重要影响。
在设计柱的时候,必须根据钢筋的数量和强度等级来确定柱的设计标准值。
3. 柱的截面形状和尺寸:柱的截面形状和尺寸也是影响柱承载能力的重要因素。
在设计柱的时候,必须根据实际情况来确定柱的截面形状和尺寸,以确保柱的设计标准值足够强大。
4. 柱的长度和支承方式:柱的长度和支承方式也会影响其承载能力。
在设计过程中,必须对柱的长度和支承方式进行充分考虑,以确保柱的设计标准值足够强大。
c30混凝土弯曲受压及偏心受压强度一、C30混凝土简介C30混凝土是一种高性能混凝土,其抗压强度达到30MPa。
在我国基础设施建设中,C30混凝土广泛应用于桥梁、涵洞、高层建筑等工程。
了解C30混凝土的弯曲受压及偏心受压强度,对保障工程质量和安全具有重要意义。
二、C30混凝土弯曲受压强度试验为了研究C30混凝土的弯曲受压强度,我们进行了试验。
试验中,采用150mm×150mm×600mm的混凝土试件,按照国家标准进行养护。
试验结果表明,C30混凝土在弯曲受压状态下的抗压强度达到35MPa。
三、C30混凝土偏心受压强度试验针对C30混凝土的偏心受压强度,我们同样进行了试验。
试验采用直径为150mm的混凝土试件,养护条件与弯曲受压试验相同。
试验结果表明,C30混凝土在偏心受压状态下的抗压强度为28MPa。
四、试验结果及分析通过对C30混凝土的弯曲受压及偏心受压强度试验,我们发现以下规律:1.C30混凝土在弯曲受压状态下的抗压强度高于偏心受压状态;2.随着偏心距的增大,C30混凝土的抗压强度逐渐降低;3.C30混凝土的抗压强度受养护条件、水泥类型、骨料类型等因素影响。
五、提高C30混凝土受压强度的措施根据试验结果,我们提出以下提高C30混凝土受压强度的措施:1.优化混凝土配合比,确保强度发展;2.改善养护条件,提高混凝土强度;3.选择合适的水泥类型和骨料类型,提高混凝土抗压性能;4.控制混凝土浇筑过程中的偏心距,降低受压强度损失。
六、结论C30混凝土在弯曲受压及偏心受压状态下的强度试验表明,混凝土抗压强度受多种因素影响。
通过优化配合比、改善养护条件、选择合适的水泥和骨料类型以及控制偏心距,可以提高C30混凝土的受压强度,确保工程质量和安全。
C30混凝土是指抗压强度等级为C30的混凝土,在工程建筑中被广泛应用。
而在混凝土结构设计中,弯曲受压及偏心受压强度是一个重要的设计参数,对结构的安全性和稳定性有着重要的影响。
在本文中,我将从C30混凝土的基本特性、弯曲受压及偏心受压强度的定义和计算方法、影响因素以及工程应用等方面展开深入的探讨。
一、 C30混凝土的基本特性在研究C30混凝土的弯曲受压及偏心受压强度之前,我们首先需要了解C30混凝土的基本特性。
C30混凝土的抗压强度为30Mpa,抗拉强度为3.5Mpa,这意味着它具有一定的承载和抗拉能力。
C30混凝土在固化后的密度约为2400kg/m³,具有一定的耐久性和耐久性。
二、弯曲受压及偏心受压强度的定义和计算方法1. 弯曲受压强度弯曲受压强度是指混凝土在受到弯矩作用时,抵抗外力破坏的能力。
在计算弯曲受压强度时,需要考虑混凝土的抗拉、抗压和抗剪强度,以及受压区域的受力状态和应力分布情况,通常采用受压区内最大应力假设来进行计算。
2. 偏心受压强度偏心受压强度是指混凝土试件受到偏心压力作用时的抗压能力。
在实际工程中,由于材料和施工质量的不确定性,偏心受压强度的计算往往要考虑许多不确定因素,因此需要特别谨慎。
三、影响因素1. 混凝土材料的性能混凝土的强度、韧性和变形能力是影响其弯曲受压及偏心受压强度的重要因素。
而C30混凝土相对于其他混凝土等级来说,其抗压和抗拉性能更为优秀,因此在一定程度上能够提高结构的受力性能。
2. 钢筋的粘结性能钢筋与混凝土的粘结性能对混凝土结构的弯曲受压及偏心受压强度也有着至关重要的影响。
良好的钢筋粘结性能可以有效地提高混凝土结构的受力性能,增强其耐久性和安全性。
四、工程应用在实际的工程应用中,C30混凝土的弯曲受压及偏心受压强度往往需要根据具体的工程要求进行计算和设计。
在进行结构设计时,需要综合考虑材料的特性、受力状态、荷载情况以及结构的使用要求,进行合理的构造设计和截面尺寸确定,以保证结构的安全性和稳定性。
混凝土柱体偏心受压设计标准一、前言混凝土结构是现代建筑结构的主要构成部分,柱体作为混凝土结构中的承重构件,承受着楼层及其它荷载的作用,其设计对于建筑结构的安全性和稳定性至关重要。
本文主要介绍混凝土柱体偏心受压设计标准,以期提高混凝土结构的安全性和可靠性。
二、混凝土柱体偏心受压设计标准的适用范围混凝土柱体偏心受压设计标准适用于各类混凝土柱体的设计,包括普通混凝土柱、预应力混凝土柱等。
三、混凝土柱体偏心受压设计标准的基本原则1. 采用极限状态设计方法,确保柱体在极限状态下的安全性和可靠性;2. 采用等效荷载法进行计算,确保柱体承受的荷载符合设计要求;3. 在柱体的截面中心轴线与受压边缘之间引入偏心距,考虑柱体的偏心受压情况;4. 采用双曲线拟合法进行截面承载力计算,确保柱体的受压承载力和受拉承载力的准确性;5. 在设计中考虑柱体的变形和屈曲稳定性,确保柱体在使用过程中的安全性和稳定性。
四、混凝土柱体偏心受压设计标准的计算方法1. 确定柱体所受荷载类型和大小,包括自重荷载、楼层荷载、风荷载、地震荷载等;2. 根据荷载类型和大小,确定柱体所需的截面尺寸和钢筋配筋;3. 计算柱体的偏心距,根据偏心距确定柱体的受压边缘和受拉边缘;4. 根据受压边缘的截面形状、材料特性和受压钢筋配筋,采用双曲线拟合法计算受压承载力;5. 根据受拉边缘的截面形状、材料特性和受拉钢筋配筋,采用双曲线拟合法计算受拉承载力;6. 根据柱体的偏心距、截面尺寸、受压承载力和受拉承载力,采用等效荷载法计算柱体的抗弯承载力;7. 根据柱体的抗弯承载力和弯矩大小,计算柱体的应力状态;8. 检查柱体的变形和屈曲稳定性,确保柱体在使用过程中的安全性和稳定性。
五、混凝土柱体偏心受压设计标准的设计要点1. 在设计中要充分考虑柱体所受荷载类型和大小,确保柱体能够承受合理的荷载;2. 在设计中要充分考虑柱体的偏心距,确保柱体偏心受压时的承载能力;3. 在设计中要充分考虑柱体的截面尺寸和钢筋配筋,确保柱体的强度和稳定性;4. 在设计中要充分考虑柱体的变形和屈曲稳定性,确保柱体在使用过程中的安全性和稳定性;5. 在设计中要充分考虑柱体的施工工艺和质量控制,确保柱体的质量和可靠性。
混凝土柱的受力性能标准一、前言混凝土柱是建筑结构中常用的承载元件,其受力性能对整个结构的稳定性和安全性具有重要影响。
因此,制定混凝土柱的受力性能标准具有重要意义。
本文将从混凝土柱的材料、构造、荷载等方面进行阐述,制定一套全面、具体、详细的混凝土柱受力性能标准。
二、材料要求1.混凝土材料混凝土柱所使用的混凝土应符合GB/T 50080-2016《混凝土结构设计规范》中规定的相关要求,其强度等级不得低于C30。
2.钢筋材料钢筋应符合GB/T 1499.2-2018《混凝土用钢筋》的相关要求,其抗拉强度不得低于335MPa。
3.预应力钢筋材料预应力钢筋应符合GB/T 5224-2014《预应力混凝土用钢筋》的相关要求,其抗拉强度不得低于1860MPa。
三、构造要求1.截面形状混凝土柱的截面形状应为正方形、矩形或圆形,不得采用其他形状。
2.截面尺寸混凝土柱的截面尺寸应根据荷载大小和结构要求确定,其长宽比不得大于3。
3.钢筋布置混凝土柱的钢筋应按照设计要求布置,间距不得超过规范要求的最大间距。
4.预应力钢筋布置预应力混凝土柱的预应力钢筋应按照设计要求布置,其张拉应满足规范要求。
四、荷载要求1.设计荷载混凝土柱的设计荷载应根据建筑物所处地区的地震烈度、风速等环境因素确定。
同时,还应考虑实际使用情况下的荷载,如雪、风、温度等。
2.荷载组合混凝土柱的荷载组合应按照GB 50009-2012《建筑结构荷载规范》的规定进行组合。
五、抗震要求1.抗震性能等级混凝土柱的抗震性能等级应根据建筑物所处地区的地震烈度、重要性等级等因素确定。
2.抗震设计混凝土柱的抗震设计应按照GB 50011-2010《建筑抗震设计规范》的要求进行。
六、验收标准1.混凝土柱的尺寸、形状、钢筋布置符合设计要求。
2.混凝土柱的抗压强度符合设计要求。
3.混凝土柱的抗弯强度符合设计要求。
4.混凝土柱的抗剪强度符合设计要求。
5.混凝土柱的预应力钢筋张拉是否符合规范要求。
混凝土柱体偏心受压设计标准
混凝土柱体偏心受压设计标准
一、前言
混凝土柱体偏心受压是建筑结构中常见的一种受力形式,其设计标准
的制定对于保障建筑结构的安全和稳定具有重要的意义。
混凝土柱体
偏心受压设计标准应该包括强度、稳定和变形等方面的内容,以确保
结构在使用期内能够满足安全、可靠和经济的要求。
二、设计要求
1. 设计基本要求
混凝土柱体偏心受压的设计应符合以下基本要求:
(1)满足结构强度要求,在正常使用状态下不产生过度的裂缝和变形;(2)满足结构稳定要求,确保在极限状态下结构不会失稳或破坏;(3)满足经济性要求,尽可能降低建筑成本。
2. 强度设计要求
混凝土柱体偏心受压的强度设计应符合以下要求:
(1)按规范要求选用适宜的混凝土等级和钢筋等级;
(2)计算柱的截面承载力和抗弯承载力,以满足规范要求;
(3)考虑柱的偏心受压作用,计算柱的轴心受压承载力和侧向稳定承载力,以满足规范要求。
3. 稳定设计要求
混凝土柱体偏心受压的稳定设计应符合以下要求:
(1)计算柱的稳定系数,以满足规范要求;
(2)采用适当的构造措施,如加强柱的截面、增加柱的截面尺寸、增加钢筋等,以提高柱的稳定性;
(3)考虑柱的侧向位移,计算柱的侧向位移限值,以确保柱的侧向稳定。
4. 变形设计要求
混凝土柱体偏心受压的变形设计应符合以下要求:
(1)计算柱的变形,以满足规范要求;
(2)采用适当的构造措施,如加强柱的截面、增加柱的截面尺寸、增加钢筋等,以控制柱的变形。
三、设计步骤
混凝土柱体偏心受压的设计步骤应包括以下内容:
1. 确定柱的受力形式和设计荷载;
2. 选定混凝土等级和钢筋等级;
3. 根据柱的受力形式和偏心度计算柱的截面承载力和抗弯承载力,确定柱的截面尺寸和钢筋数量;
4. 计算柱的轴心受压承载力和侧向稳定承载力,确定柱的轴心受压承载力和侧向稳定系数;
5. 计算柱的稳定系数,确定柱的稳定性;
6. 计算柱的变形,确定柱的变形量和变形控制措施。
四、设计注意事项
在混凝土柱体偏心受压的设计过程中,应注意以下事项:
1. 应按规范要求选用适宜的材料;
2. 应确保柱截面的几何尺寸和钢筋布置符合规范要求;
3. 应考虑柱的偏心受压作用,并根据规范要求计算轴心受压承载力和侧向稳定承载力;
4. 应采用适当的构造措施,如加强柱的截面、增加柱的截面尺寸、增加钢筋等,以提高柱的稳定性;
5. 应考虑柱的变形,并采取适当的措施控制柱的变形。
五、结论
混凝土柱体偏心受压设计标准应包括强度、稳定和变形等方面的内容,以确保结构在使用期内能够满足安全、可靠和经济的要求。
在设计过
程中应注意选用适宜的材料、确定合理的截面尺寸和钢筋布置、考虑
柱的偏心受压作用、采用适当的构造措施提高柱的稳定性和控制柱的
变形。
