动力触探仪最终表格最终版

（二）钎探基槽底以下2～3倍基础宽度的深度范围内，土质的变化和分布情况、是否有空穴或软弱土层，用钎探方法探明。

人工打钎：钎径为22～25mm，钎尖为60°尖锥，钎长1.8～2.0m,锤重8～10磅，锤举高50～70cm.打钎：每贯入30cm,记录锤击数N10一次，填入表格；每钎分5步打（每步为30cm），钎顶留50cm,预留拔出长度。

钎探点的记录编号应与注有轴线编号的打钎平面图相符。

钎孔布置、钎探记录分析、钎孔布置形式、孔距，根据基槽形状和宽度以及土质情况决定，对于土质变化不复杂的天然地基，钎孔布置参照表A.2.4，对于软弱土层和新近沉积的粘性土以及人工杂填土，钎距＜1.5m。

钎探完毕：从上而下逐层分析钎探记录，再横向分析钎孔之间的锤击次数，锤击次数过多或过少的钎孔，在打 轻型触探仪：适用于粘性土及粘性素填土地基勘探，触探钎图上圈定，以备到现场重点检查。

深度限于4米以内；试验时，先用轻便钻具开孔至被测试土 钎探后探孔处理：用砂灌实。

层，手举10㎏穿心锤，以举高50CM自由落距下落，把尖锥头竖直打入土中，每贯入30CM记录锤击次数，以N10表示。

根据锤击数N10，按表7-14与7-15确定粘性土和素填土的地基承载力，同时可按不同位置的N10值的变化情况判定地基持力层的均匀程度。

表7-14粘性土承载力标准值f(kpa)3、根据轻便触探试验锤击数N10确定承载力标准值查表前，现场试验锤击数按下式修正，计算值取至整数位：N（或N10）=表7-15素填土承载力标准值f(kpa)3、有浅埋的坑穴、古墓、古井等，直接观察难以发现时；4、勘察报告或设计文件规定应进行轻型动力触探时；A.2.5遇到下列情况之一，可不进行轻型动力触探：1、基坑不深处有承压水层，触探可造成冒水涌沙时；2、持力层为沙砾层或卵石层，且其厚度符合设计要求时；A.2.3遇到下列情况之一，应在基坑底普遍进行轻型动力触探：1、持力层明显不均匀；2、浅部有软弱下卧层；。

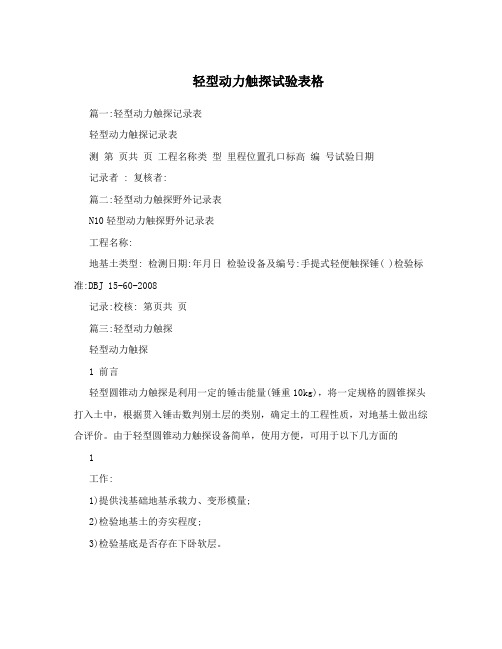

轻型动力触探试验表格篇一:轻型动力触探记录表轻型动力触探记录表测第页共页工程名称类型里程位置孔口标高编号试验日期记录者 : 复核者:篇二:轻型动力触探野外记录表N10轻型动力触探野外记录表工程名称:地基土类型: 检测日期:年月日检验设备及编号:手提式轻便触探锤( )检验标准:DBJ 15-60-2008记录:校核: 第页共页篇三:轻型动力触探轻型动力触探1 前言轻型圆锥动力触探是利用一定的锤击能量(锤重10kg)，将一定规格的圆锥探头打入土中，根据贯入锤击数判别土层的类别，确定土的工程性质，对地基土做出综合评价。

由于轻型圆锥动力触探设备简单，使用方便，可用于以下几方面的1工作:1)提供浅基础地基承载力、变形模量;2)检验地基土的夯实程度;3)检验基底是否存在下卧软层。

随着基建投资的加大，工程建设如雨后春笋般涌现。

对于浅基础工程，通常用平板载荷试验检测地基承载力，需要消耗较长的时间、较高的人力物力。

本文介绍的轻型动力触探实验能简便、快捷的检测浅地基承载力，而且费用便宜。

下面以工程实例论述轻型动力触探试验在基槽验收中检测地基承载力的应用。

2 工程概况长沙市某楼盘，位于浏阳河畔，地势起伏相对较小，大部分是耕地和农田，耕地和农田的土质为耕植土和淤泥层(耕地0,30cm为耕植土，农田0,80cm为淤泥层，饱和、软塑,流塑，颜色为黑色,灰色)，底层土质为粉质粘土，颜色为灰色、硬塑。

3 轻型动力触探检测方法3(1 设备轻型圆锥动力触探设备。

3(2 试验要点(1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。

(2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯2击，穿心锤落距为50.0?2(0cm，使其自由下落。

在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料时按30cm所需的击数作为指标计算。
