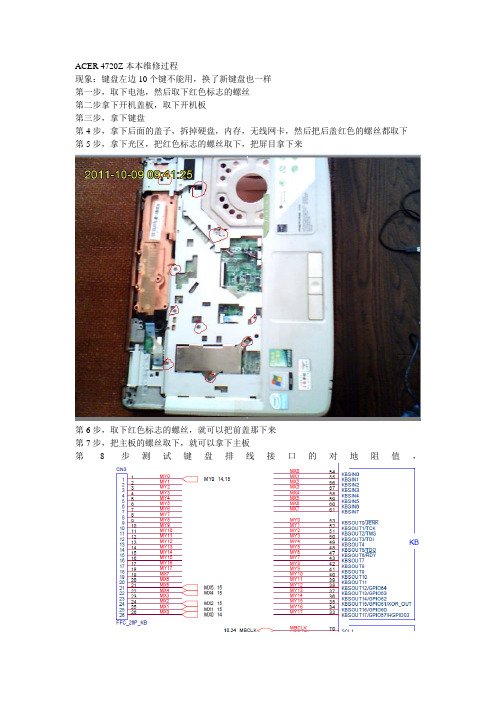

ACER 4720Z本本维修过程
现象：键盘左边10个键不能用，换了新键盘也一样
第一步，取下电池，然后取下红色标志的螺丝
第二步拿下开机盖板，取下开机板
第三步，拿下键盘
第4步，拿下后面的盖子，拆掉硬盘，内存，无线网卡，然后把后盖红色的螺丝都取下
第5步，拿下光区，把红色标志的螺丝取下，把屏目拿下来
第6步，取下红色标志的螺丝，就可以把前盖那下来
第7步，把主板的螺丝取下，就可以拿下主板
第8步测试键盘排线接口的对地阻值，
MY的正常阻值在680K左右，MX的正常阻值在600K左右，开始MY0对地阻值才300K，导致键盘左边10个键不能用，拆下主板测试发现一脚的阻值从300K恢复到680K，正常，那肯定是外接的东西导致阻值偏低，我就装回一个配件，测试一下阻值，发现是开机板引起的，接下来就验证一下，直接看看开机板上的开机键，连到排线的第几针，直接短接它和地线，开机，新键盘OK，然后换回旧键盘测试一下，还有4个键不行。
这本本，是因为进水，把键盘和开机板搞坏了。
一路升级到顶，HM55平台王者I7 640M测试速度快得惊人--3.46G用熟练的技术，拆机，换下I5 540M,植入I7 640M，填入相变导热介质，装机。
铛铛荡荡。
第N次合体成功~风暴马上来临，上图~器材:富士F100 [富士数码相机]时间:2010-09-05 快门:1/80 光圈:F/3.3 焦距:6毫米感光度:200器材:富士F100 [富士数码相机]时间:2010-09-15 快门:1/300 光圈:F/3.3 焦距:6毫米感光度:800器材:富士F100 [富士数码相机]时间:2010-08-24 快门:1/15 光圈:F/3.3 焦距:6毫米感光度:100器材:富士F100 [富士数码相机]时间:2010-09-15 快门:1/15 光圈:F/13.0 焦距:20毫米感光度:200器材:富士F100 [富士数码相机]时间:2010-09-15 快门:1/15 光圈:F/3.3 焦距:6毫米感光度:200器材:富士F100 [富士数码相机]时间:2010-09-05 快门:1/52 光圈:F/3.3 焦距:6毫米感光度:200测试用的系统是ACER原装WIN7 64位高级家庭版640M用鲁大师四开压力测试，因为开了4个线程，所以此时CPU达不到最大睿频且为3.2G，100%CPU占用率，稳定在95度（室温30-35度，不用散热底座，不垫瓶盖）如果把睿频关掉，只用2.8G主频，烤机温度能降10度，85度左右。
可见睿频是多么的消耗能量，产生大量的热。
而540M（C2步进）开睿频全载烤机要上到100度了，640M比540M 性能提升了20%，而温度却更低，得益于最新的K0步进。
从换过的这几个CPU来看，SUPER PI除了主频直接影响跑分，还有L3缓存620M ES和540M的睿频都是3.06G，但是620M ES的L3缓存比540M 大1MB，所以SUPER PI百万测试快了近一秒640M更是BT，12秒3跑完百万。

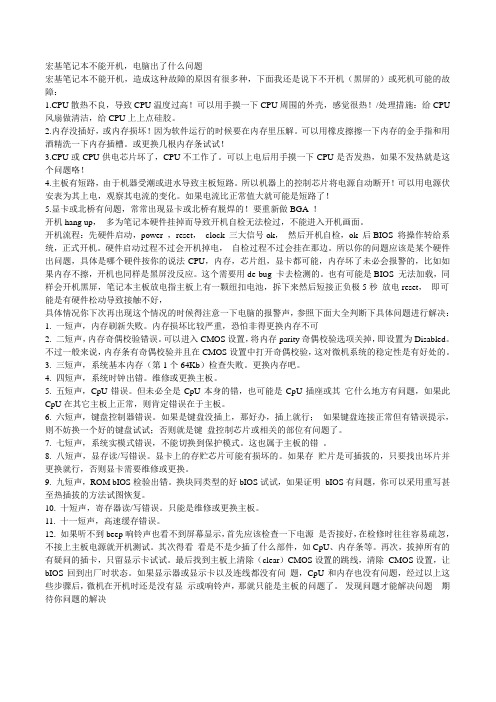

宏基笔记本不能开机，电脑出了什么问题宏基笔记本不能开机，造成这种故障的原因有很多种，下面我还是说下不开机（黑屏的）或死机可能的故障：1.CPU散热不良，导致CPU温度过高！可以用手摸一下CPU周围的外壳，感觉很热！/处理措施：给CPU 风扇做清洁，给CPU上上点硅胶。
2.内存没插好，或内存损坏！因为软件运行的时候要在内存里压解。
可以用橡皮擦擦一下内存的金手指和用酒精洗一下内存插槽。
或更换几根内存条试试！3.CPU或CPU供电芯片坏了，CPU不工作了。
可以上电后用手摸一下CPU是否发热，如果不发热就是这个问题咯！4.主板有短路，由于机器受潮或进水导致主板短路。
所以机器上的控制芯片将电源自动断开！可以用电源伏安表为其上电，观察其电流的变化。
如果电流比正常值大就可能是短路了！5.显卡或北桥有问题，常常出现显卡或北桥有脱焊的！要重新做BGA ！开机hang up，多为笔记本硬件挂掉而导致开机自检无法检过，不能进入开机画面。
开机流程：先硬件启动，power ，reset，clock 三大信号ok，然后开机自检，ok 后BIOS 将操作转给系统，正式开机。
硬件启动过程不过会开机掉电，自检过程不过会挂在那边。
所以你的问题应该是某个硬件出问题，具体是哪个硬件按你的说法CPU，内存，芯片组，显卡都可能，内存坏了未必会报警的，比如如果内存不擦，开机也同样是黑屏没反应。
这个需要用de-bug 卡去检测的。
也有可能是BIOS 无法加载，同样会开机黑屏，笔记本主板放电指主板上有一颗纽扣电池，拆下来然后短接正负极5秒放电reset，即可能是有硬件松动导致接触不好，具体情况你下次再出现这个情况的时候得注意一下电脑的报警声，参照下面大全判断下具体问题进行解决：1. 一短声，内存刷新失败。
内存损坏比较严重，恐怕非得更换内存不可2. 二短声，内存奇偶校验错误。
可以进入CMOS设置，将内存parity奇偶校验选项关掉，即设置为Disabled。
各厂家特色电路
纬创的PG相与（S4和S3直接开启各大供电,供电正常,各大供电的PG相与产生ALJPWRGD 用于开启CPU供电.少这个供电不会掉电）
广达的HWPG相与（S4和S4由南桥发给EC,在由EC开启各个供电,各供电的PG相与产生HWPG送给EC,如果EC检测不到HWPG就会关闭S5_0N,瞬间掉电,但可以再次触发,HWPG也可以去开启CPU供电）
现象:待机电流0.01触发上升一点点,但是马上又掉.能重免掉电
华硕的EC开启各供电各供电的PG相与,控制产生FOREC_OFF#如果在限定的时间
内没有拉低FoRCE_OFF#信号就会掉电（详情见K42JR上电时序分析（1315平台）.pdf）华硕K42JR的32页
掉电查H_THRMTRIP#和H_PROCHOT_S#
仁宝点火回路（la-5891P）
英业达给HP做的英业达大与门（HP-6531S）
EC开启各供电
各供电的PG相与并且+5VS+3VS电压要足够,才会才是PWR_GooD_3一路去EC路开启CPU 供电如果任何一个信号有问题PWR_GOOD_3将会被拉低,会导致CPU供电没有或者掉电.。
经验6-笔记本维修论坛-中华维修论坛-笔记本维修论坛主板维修液晶显示器维修...欧洲NEC本本不能开机现象：按开机键指示灯闪一下就没有任何反映了过程：客户是昨天早上给我的，15.4寸、X1600的显卡、T7200/1G/120G/DVDRW 配置就是这样的。
我拿到本本按开机键指示灯闪一下就没有任何反映，根据经验，肯定是有地方短路了，首先量各个供电的电感，发现CPU_CORE短路，因为之前我修过好几次这种情况都是下面的MOS管短路的比较多，我直接把下面的4个MOS管的1，2，3脚撬起来了，再量电感还是短路。
缩小范围，我就把PL707,PL708直接卸掉了，量到是电感的2端短路，（MOS白撬的），知道2端短路之后，首先目测CPU_CORE下面一些接地电容，没有发现任何异常（根据经验一般小电容很少有坏的，嘿嘿），证明，只有拆一个量一个，全部拆完量完没有发现任何问题。
郁闷，下班了，明天再搞。
晚上搞了一页电路图带回家分析了一下。
既然确定电感2端短路，所有电容又没有问题，而连接电感2端的只有VCC_CORE_1和VCC_CORE_2，ISEN1_2,1这5条线了。
今天早上一来就开始从VCC_CORE_1和VCC_CORE_2这两条开始。
：找到PC23.PC24这两个电容，卸了再说，不行，就把PC25也一起卸了，故障依旧，再量PR29,PR49电阻1端也短路。
这时就确定PU2一定有问题有问题，换掉OK！休眠键可引起不开机，比如IBM TP600休眠开关坏也不开机，东芝的也有，一些本本磁控休眠开关坏了也不开机（这两年华硕DELL等都出现过这问题），但起初你就是找不出来问题。
判断条件是：待机电流正常，按开关无反应，最小化裸板可触发（休眠开关未集成在主板上的），开机键无开机电压（休眠开关集成在主板上）。
维修小提示：如果开关坏了并且找不到，先判断开关工作是短路还是断路，焊下开关试机，能开搞定，否则将开关处短路，也可以直接短路或断路试。
宏基（acer）Aspire拆机教程我的电脑是宏基Aspire系列的，到现在刚好用了一年，平时在学校用的时候都在下面放一个散热架，但是寒假回家之后发现不用散热架的电脑温度过高，鲁大师经常对CPU温度报警。
我只能用一会歇一会，就连游戏都不敢玩，今天下午跟朋友玩了会游戏电脑居然死机了，对于这个现象我有点忍无可忍了。
由于电脑已经过了保修期，去客服那清理灰尘已经不是免费的了，我于是就决定自己动手，上百度搜索了一下我这个型号电脑的拆机教程，上面只是给出了一些泛泛的指导，当时我还以为拆机不是很困难，就找了几个不同型号的螺丝刀开始了我的拆机尝试，但是不做不知道，一做下一跳，在拆机过程中出现的问题远比网上说得多。
有N个螺丝和N+1条排线，一不小心可能就能把电脑拆坏，还好在我小心翼翼的努力下经过了一个多小时的工作终于把电脑的所有零件都拆下来清理了一下，重新装起来之后电脑还能正常工作，说明我的这次很有风险的尝试还算成功。
下面就把我的拆机过程详细的介绍给大家。
1.这是拆机前的样子2.按照图中画圆圈标定的螺丝位置先拆下背面的所有螺丝和保护盖（注：背面一共6个较小的螺丝，13个较大的螺丝其中有几个是固定保护盖的，在这里没有画出）3.拆下硬盘和无线网卡（无线网卡上有两个固定的螺丝必须先拆下，并且一黑一白两根导线要轻轻地从上面摘下，这两根导线连接着屏幕）4.拆下键盘先找到键盘上两个卡扣，用小螺丝刀将卡扣压进卡槽，轻轻向上搬动最上排的按键就可以轻松地把键盘拆下但是不要太用力，因为键盘下边连着排线，如果用力太大会将排线扯坏，从此步之后会经常遇到排线拆卸。
拆卸排线时只要两手分别用一个螺丝刀同时轻轻地将压住排线的卡扣向外搬动，然后将排线向外轻轻抽出就可以了，以后对于的处理方法也一样。
接下来将标记处的排线都拆下5.拆下靠近屏幕的开机键以及多媒体键区域由于背面的螺丝已经全部拆除，所以现在这个区域已经没有螺丝固定所以只要沿着这个区域的外延用小螺丝刀轻轻撬动就可以轻松的将其拆下，不过值得注意的是这个键区仍有一个排线，应用上面介绍的方法就可以将其拆下6。
宏基4743g怎么加内存条宏基4743g如何加内存条?下面是店铺给大家整理的一些相关信息，希望对大家有帮助!宏基4743g如何加内存条笔记本的内存条插槽一般都是两个，主板基本都支持双通道，直接插上就好。
双通道只要内存频率一样就好，品牌无所谓。
如果需要2G加4G，可以组成弹性双通道(又称混合双通道)。
如果采用与原厂完全相同的内存，即两条内存完全相同，则可以组成传统双通道。
宏碁4743G的外壳表面采用凹凸网格设计，摸上去手感不错。
复合材质的硬度不如金属外壳，但是金属外壳更容易打滑和产生划痕，而这种复合材质的网格设计就避免了这两种问题。
音箱下面就是键盘了，Aspire 4743G键盘也是手感颇佳，回力适中。
不过，键盘空隙略宽，容易进入尘土。
这一点比起巧克力键盘有所劣势。
由于没有小键盘，键盘大部分按键采用标准设计，只是方向键的设计有些过小，对于某些操作产生了不便。
触摸板是笔记本输入设备中不可缺少的，它的颜色与掌托一致，摩擦力适中，右侧的触摸滑轮设计也很人性化。
在触摸板的左下侧我们可以看到Aspire 4743G的指示灯。
指示灯为淡蓝色和暗红色，不算刺眼，并且由于其设计在了掌托附近，在使用本本时，手腕会将其盖住，避免了灯光的干扰。
宏碁4743G的多合一读卡器还有一个人性化设计，在读卡器插口处设计了一个塑料弹片。
这让整机更加美观，而且也有效减少了灰尘的进入。
宏碁4743G的接口比较齐全，主流接口几乎都有所设计，有所遗憾的是没有设计USB 3.0接口，可能在未来需要时有所不便;重量表现一般，算上电源适配器有些偏重。
相关拓展：宏碁AS4743ZG-P622G50Mnkk操作系统：未预装系统处理器：Intel Pentium P6200(2.13GHz)内存容量：2GB硬盘容量：500GB 屏幕尺寸：14英寸分辨率：1366×768。
