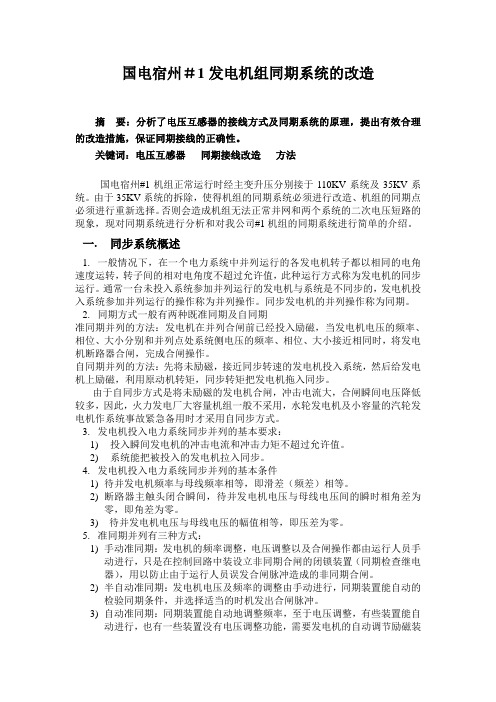

国电宿州＃1发电机组同期系统的改造摘要：分析了电压互感器的接线方式及同期系统的原理，提出有效合理的改造措施，保证同期接线的正确性。
关键词：电压互感器同期接线改造方法国电宿州#1机组正常运行时经主变升压分别接于110KV系统及35KV系统。
由于35KV系统的拆除，使得机组的同期系统必须进行改造、机组的同期点必须进行重新选择。
否则会造成机组无法正常并网和两个系统的二次电压短路的现象，现对同期系统进行分析和对我公司#1机组的同期系统进行简单的介绍。
一.同步系统概述1.一般情况下，在一个电力系统中并列运行的各发电机转子都以相同的电角速度运转，转子间的相对电角度不超过允许值，此种运行方式称为发电机的同步运行。
通常一台未投入系统参加并列运行的发电机与系统是不同步的，发电机投入系统参加并列运行的操作称为并列操作。
同步发电机的并列操作称为同期。
2.同期方式一般有两种既准同期及自同期准同期并列的方法：发电机在并列合闸前已经投入励磁，当发电机电压的频率、相位、大小分别和并列点处系统侧电压的频率、相位、大小接近相同时，将发电机断路器合闸，完成合闸操作。
自同期并列的方法：先将未励磁，接近同步转速的发电机投入系统，然后给发电机上励磁，利用原动机转矩，同步转矩把发电机拖入同步。
由于自同步方式是将未励磁的发电机合闸，冲击电流大，合闸瞬间电压降低较多，因此，火力发电厂大容量机组一般不采用，水轮发电机及小容量的汽轮发电机作系统事故紧急备用时才采用自同步方式。
3.发电机投入电力系统同步并列的基本要求：1)投入瞬间发电机的冲击电流和冲击力矩不超过允许值。
2)系统能把被投入的发电机拉入同步。
4.发电机投入电力系统同步并列的基本条件1)待并发电机频率与母线频率相等，即滑差（频差）相等。
2)断路器主触头闭合瞬间，待并发电机电压与母线电压间的瞬时相角差为零，即角差为零。
3)待并发电机电压与母线电压的幅值相等，即压差为零。
5.准同期并列有三种方式：1)手动准同期：发电机的频率调整，电压调整以及合闸操作都由运行人员手动进行，只是在控制回路中装设立非同期合闸的闭锁装置（同期检查继电器），用以防止由于运行人员误发合闸脉冲造成的非同期合闸。
调度和并网运行协议调度和并网运行协议在发展不断提速的社会中，协议的使用成为日常生活的常态，签订协议能够保证双方合作愉快。
相信很多朋友都对拟协议感到非常苦恼吧，下面是作者为大家收集的调度和并网运行协议，欢迎阅读，希望大家能够喜欢。
甲方：#乙方：#为保证电力系统安全、优质、经济运行，规范调度和并网运行行为，维护协议双方的合法权益，根据《中华人民共和国电力法》、《中华人民共和国民法典》、《电网调度管理条例》以及国家其他有关法律、法规，本着平等、自愿、诚实信用的原则，双方经协商一致，签订本协议。
第1章定义与解释本协议中所用术语，除上下文另有要求外，定义如下：#电力调度机构：#指#电力调度通信中心/局/所，是依法对电力系统运行进行组织、指挥、指导和协调的机构，隶属甲方。
电厂：#指位于#由乙方拥有/兴建并/并将经营管理的一座总装机容量为兆瓦(MW)(共台，分别为号机组MW、号机组MW、号机组MW、号机组MW，技术参数详见附件二)的发电设施以及延伸至产权分界点的全部辅助设施。
并网点：#指电厂与电网的连接点(见附件一)。
首次并网日：#指电厂(机组)与电网进行同期连接的第一天。
并网申请书：#指由乙方向甲方提交的要求将其电厂(机组)并入电网的书面申请文件。
并网方式：#指电厂(机组)与电网之间一次系统的连接方式。
：#指自动发电控制(AutomaticGenerationControl)。
：#指自动电压控制(AutomaticVoltageControl)。
：#指远动装置(RemoteTerminalUnit)。
解列：#本协议专指与电网相互连接在一起运行的发电设备与电网的电气联系中断。
特殊运行方式：#指因某种需要而使电厂或电网接线方式不同于正常方式的运行安排。
机组可用容量：#指机组任何时候受设备条件限制修正后的出力。
计划停运：#指电厂机组处于计划检修、备用期内的状态，包括大修、小修、公用系统计划检修及电力调度机构要求的节假日检修、低谷消缺和停机备用等。
50MW汽轮机组冷凝系统改造党银宁【摘要】本文对50MW 循环流化床抽凝式机组的冷凝系统（如凝汽器、冷却塔、循环水泵等）进行改造，将其冷凝能力增大至60MW，并对改造的经济效益进行分析。
通过改造，同期相比汽耗下降0.092 kg/kW·h，煤耗下降8.8 g/kW·h，项目的投资回收期为3.2年，具有较好的推广应用价值。
【期刊名称】《四川水泥》【年(卷),期】2016(000)006【总页数】2页(P103-103,84)【作者】党银宁【作者单位】湖南联新能源环保科技股份有限公司湖南长沙 410000【正文语种】中文【中图分类】S210南屯电厂三期、四期工程机组设计基点为抽汽运行工况，附属辅机也都按抽汽工况设计。
但是电厂并没有按设计工况运行，仅在采暖期带有少量热负荷(约20t/h)，其余季节均为纯凝工况运行。
南屯电厂机组在额定抽汽工况时汽轮机的排汽量小（118.8t/h），而在纯凝工况时的排汽量大（148.4t/h），导致蒸汽消耗量与煤耗量也随之增大[1]。
在纯凝工况时凝汽器、凉水塔的冷却面积偏小，循环水量严重不足且温升大，使得现有凝汽器、循环水泵、凉水塔在纯凝工况运行非常吃力，无法满足夏季满负荷运行的要求。
冷凝系统包括凝汽器、循环水泵、冷却塔等，如图1所示，其中凝汽器和循环水泵属于电厂辅机中的凝汽设备。
凝汽器的主要任务是凝结汽轮机排汽、形成和维持高度真空、作为热力循环的冷端并回收工质。
凝汽器最佳运行是机组经济运行的重要条件。
凝汽式汽轮机排汽温度每降低10℃，装置的热效率可增加3.5%，凝汽器压力每降低1kPa，汽轮机功率平均增加0.7～1%[2]。
南屯电厂两台机组的凝汽器都是由上海汽轮机有限公司生产（两台机相同），为对分双流程表面式N-3000-5型，冷凝面积是3000m ，冷却水量为7350m /h。
循环水泵为凝汽器提供冷却用水，这种水泵的特点是水量大、扬程低。
它是火力发电厂中重要的而且耗电较多的辅机，要求具有较高的可靠性和经济性。
水电站水轮发电机组设备技术升级改造发布时间：2021-05-08T03:12:00.095Z 来源：《中国电业》（发电）》2021年第1期作者：尹蓉江[导读] 自法国于1878年建成全世界第一座水电站，水电站一直为我们的生产和生活提供着清洁能源。
新疆伊犁河流域开发建设管理局新疆伊宁市 835000摘要：当前，很多中小型发电站的水轮发电机组已运行多年，设备老化，效率偏低，有必要采用新材料、新技术以及新工艺等方式来对水轮发电机组进行增容改造，从而更新设备、增加出力、提高经济效益。
本文对水轮发电机组增容改造的必要性及经济效益进行分析，并总结了机组增容改造具体方法。
这些方法已历经多年，应用于大量电站的增容改造中，并取得了很好的社会经济效益。
关键词：水电机组；增容改造引言自法国于1878年建成全世界第一座水电站，水电站一直为我们的生产和生活提供着清洁能源。
我国20世纪60年代以来建设的水电站设备已经技术落后，效率低下。
本文针对某水电站的现状，对其水轮发电机组进行了改造。
改造后机组的效率和稳定性得到了大幅提升，机组主要参数满足设计和规范要求，性能指标达到了预期目的。
1电站概况某水电站系水利枢纽保安自备电厂，布置在水利枢纽左岸，利用电站施工导流隧洞改建成引水式地下厂房。
电站原安装2台5MW卧式水轮发电机组，总装机容量10MW，最大引用流量13.4m3/s;原设计年发电量3000万kW?h，利用小时数3000h。
电站于1994年12月投产发电，经过20多年的运行，主辅设备老化严重，设备故障率高、可靠性差，无法满足电站安全稳定运行的要求。
另外，随着清江水布垭电站的建成发电，隔河岩水库的运行方式发生了较大变化，水库基本运行在较高水位，造成水轮机实际运行区域严重偏离最优工况区，运行效率低，气蚀严重，振动比较大，叶片出现裂纹和断裂现象，导水机构磨损严重;经过多次检修后，失去转轮室基准面，极大影响机组的安全经济运行。
因此，针对目前众多的问题，要求水电站按装机容量不变、接入方式不变、埋入部件不动的原则进行增效改造。
甲湖湾电厂电气二次工程基建工作总结【摘要】：对电气二次工程基建流程做详细介绍，根据工程基建几个较为常见的典型问题问题进行了原因分析和控制措施。
本文对工程基建管理有借鉴指导作用。
【关键词】：工程基建一、概况：一个百万机组的电厂的工程建管理包括着筹建、设备选型、设计出图、设备到货、设备安装、接线、工程质量管理、工程安全管理、设备调试、整组启动及168h试运行等多个环节，涉及专业、工艺、流程多而复杂，质量安全及进度管控困难。
百万机组火电基建工程电气二次管理主要以如下几个方面进行总结：二、设备选型：在工程建设之初，必须在《南方电网继电保护配置选型原则》指导下开展保护装置的设备选型、设计联络会，设备型号、性能及适应性要符合南方电网的相关文件、规范要求，同时避免在一次系统建设规划中出现特殊运行方式造成保护装置配置及整定困难。
三、图纸出图及设备到货：图纸出图包括设备安装图、原理接线图、端子排图、电缆清册等，设计出图应该结合设备选型、设计联络会、厂家提资及相关规范文件要求，认真审核，减少应设计与厂家设备接线不一致导致的错误。
设计出图过程中，应加强厂家及其他专业设计人员的沟通，避免设计出图至现场后图纸与一次接线形式或者到厂设备不对应，或者与其他专业接口存在漏设计的情况，增加施工难度及阻碍施工进度。
设备生产进度，应当紧贴现场施工进度，做好二次设备的跟产学习及设备出厂验收见证，提前设备到厂开箱验收，有利于开展因运输过程导致的设备缺陷处理。
在这当中，设备生产进度、设计出图进度与工程施工进度应当紧密结合，给施工充分的审图纠错时间，减少因为设计变更造成的重复施工、施工出错、及物料浪费。
四、设备安装、接线：在土建基础施工完成，验收合格并移交安装，进行屏柜安装，应严格执行《DLT5161.1-5161.17-2002电气装置安装工程质量检验及评定规程》的相关规定，设计及施工应当符合电力工程及南方电网的二十五项反措的相关要求，屏柜安装、电缆敷设、电缆接线应保证工艺美观、质量过硬，防止因为施工毛糙导致电缆破皮、断线，电缆敷设或接线错误率高等导致施工重复整改，遗留隐藏缺陷及隐患。
- 115 -科技经济与资源环境科技经济导刊 2016.22期低年利用小时数运行方式下6FA 燃机节电探讨倪汤杰（琥珀<安吉>燃机热电有限公司 浙江 湖州 313300）1引言琥珀（安吉）燃机热电厂建设二套燃气-蒸汽联合循环供热机组。
全厂配置为：一期建设装机容量为41MW 等级;一套日立公司H25型燃气轮机（31MW）+一套10MW 抽凝式蒸汽轮机发电机组+一套余热锅炉;二期装机容量为114MW 等级;一套GE 公司PG6111FA 型燃气轮机（76MW）+一套非补燃自然循环余热锅炉（自除氧）+双进汽抽汽冷凝式汽轮机组成(哈汽制造，为双压、单缸、冲动、抽汽、凝汽式汽轮机，型号为LC28/N38-5.20/0.55/1.60/537/254型汽轮机组。
[1]2优化主变运行方式6FA 型燃气-蒸汽联合循环机组多轴布置，机组解并列采用发电机出口开关，主变采用三圈变，经升压后经220kV 线路送出，我公司升压站为220kV 单母线接线，正常接线方式如下：表1 琥珀安吉电厂220kV升压站正常运行方式琥珀安吉电厂全厂主接线系统设置如下：每套机组设置一段10kV 段工作母线，正常运行时厂用电母线由高厂变接带，#01高备变为双机的备用电源，正常情况下1、2号主变带电运行，01号备变空充备用状态。
表2 变压器日损耗耗电量统计表机组停备期间，由于主变及高厂变容量较大，空载损耗较大。
为了减少变压器空载损耗电量，琥珀安吉电厂积极联系电网调度，据浙江电网对220kV 变压器中性点接地方式要求[2]，将停备机组厂用电由高备变接带，停运主变及高厂变，以减少变压器空载损耗电量。
通过采用主变及高厂变停备的方式，单机运行状态下可以增加运行机组上网电量，双机停备情况下可以减少外购电量，节电效果显著。
2015年吉能电厂1号主变及高厂变停备101天，2号主变及高厂变停备122天，减少机组外购电量353.739Mwh，全年节省资金21.2万元，降低综合厂用电率0.2%。
特殊运行方式下机组同期的设计与改造摘要：针对京海电厂500kv升压站属系统联络变电站，机组出口开关在停机后仍需进行合环操作的特殊运行方式，通过分析、研究，重新设计和改造了机组同期系统，并通过运行实践验证了改造后同期系统的正确性，提高了机组运行的可靠性。
关键词：系统联络变电站同期系统合环改造
1京海电厂500kv系统简介
京海电厂500kv升压站（见图1）为3/2断路器接线方式，1、2号机组为单元接线通过主变升压后接入升压站中，其中5013和5012开关为1号机组出口开关，它们与凤吉线5011开关一起组成第一个完整串，5021和5022开关为2号机组出口开关，它们与风里线5023开关一起组成第二个完整串，升压站的两条出线分别接至吉兰太和千里山变电站，京海电厂升压站是这两个变电站之间的联络变电站，通过它内蒙古乌海地区500kv系统形成环网运行，为了保证系统运行的稳定性和可靠性，根据调度部门的要求即使在京海电厂停机后，机组出口开关仍需重新合闸，以保证5011、5012、5013和5021、5022、5023开关处于合环运行状态。
2 同期系统存在的问题
停机后无法完成合环操作。
京海电厂机组同期装置使用深圳智能设备公司生产的sid-2cm型装置，同期回路的设计是切入机组出口开关两侧的二次电压来完成同期比较。
正常运行方式下，1号机出口边开关5013取ⅱ母和1号主变高压侧tv c相的二次电压进行
同期比较。
出口中开关5012则在5013-6刀闸合位时取1号主变高压侧tv c相二次电压；在5013-6刀闸分位且5013开关合位时取ⅱ母tv c相二次电压作为同期比较的一路电压，在5011-6刀闸合位时取凤吉线tv c相二次电压；在5011-6刀闸分位且5011开关合位时取ⅰ母tv c相二次电压作为同期比较的另一路电压，当1号机停机后且系统要求合环时，5013-6刀闸已拉开，1号主变高压侧tv电压消失,5013开关只能取得ⅱ母tv这一路电压无法完成同期比较，同样因5013开关不能合闸，5012开关也不能取得ⅱ母或1号主变高压侧tv 电压来完成同期比较，同理2号机5021和5022开关的同期电压比较也是如此，因此这种同期回路设计无法完成停机后合环运行的操作。
3同期系统存在问题的解决方案
3.1加装无压合闸压板
解决上述2.1节中存在的问题一般有两种方案，第一种方案是直接在同期装置的合闸继电器两侧并接压板，开关的合闸不再经同期装置的检测，运行人员合上并接的压板后，操作dcs开关合、跳闸界面直接合上开关，这种方案虽然简单但完全需要人为来判断开关是否具备合闸的条件，容易造成非同期合闸的后果。
第二种方案是开关的合闸仍由同期装置来完成，只不过是将开关合闸的条件由比较两侧电压是否同期改为检测是否只有一侧有电压或两侧均无电压。
当投入“单侧无压合闸”压板时，同期装置收到单侧无压合闸指令，在检测到没有tv断线和切入装置的电压满足一侧无压的
要求后启动合闸继电器。
相比较而言由同期装置实现的单侧无压合闸能进一步检测开关两侧可能出现的非同期电压，并且在都有电压时闭锁合闸，降低了因人为误判断出现非同期合闸的可能性，提高了开关合闸的可靠性，我们采用第二种方案来实现合环操作，改后同期回路见图2所示。
“双侧无压合闸”压板的作用主要是进行升压站停电后开关的传动试验工作。
必须指出的是合环过程中，若机组中开关以检单侧无压的方式先合上后，在另一串解环状态下，边开关两侧将出现非同期电压，此时边开关若仍以检单侧无压的方式合闸将造成非同期事故，为防止这种非同期事故的发生，第一在运行操作规程中明确规定开关合环应首先将边开关以检单侧无压的
方式合上后，再将中开关以检同期的方式合闸，两者顺序不能颠倒。
第二将单侧无压合闸压板与dcs界面中的“5013单侧无压合闸投入”按钮串接使用，且仅当“5013单侧无压合闸投入”按钮使用时dcs 才会接通同期装置中的单侧无压合闸开入。
第三将单侧无压合闸压板明确标明为“5013单侧无压合闸”压板。
上述要求同样适用于2号机，仅是将5013开关变为了5021开关。
3.2修改dcs中的同期逻辑
修改后的dcs操作界面分为同期并网、合环和开关试验三个功能模块,打开同期并网模块，里面设有5013、5012（以1号机为例，2号机同理）同期投入、同期退出、同期启动和装置复归六个按钮，同期并网时首先按下同期投入按钮，dcs接通同期装置电源、电压回路和直流控制回路，然后打开相应并网开关的跳、合闸操作界面
选择合闸并确认，此时如开关状态正确、无闭锁条件，dcs将在设定的短时间内接通同期装置合闸正电源，此时再按下同期启动按钮，同期装置在满足同期条件后向开关发出合闸脉冲。
打开合环模块，里面设有5013单侧无压合闸投入、退出，5012同期合环投入、退出，5013跳合闸操作，5012跳合闸操作，5012合环启动和装置复归共八个按钮，dcs中新增设两个与同期并网时相近的开关跳、合闸操作模块，仅取消保护动作这一闭锁条件，当5013单侧无压合闸时或5012同期合环时调用各自新增的跳、合闸操作模块，解除主汽门关闭后，保护动作信号对合环操作的闭锁，另外dcs中增设了仅当5013单侧无压合闸按钮投入时，才会接通同期装置中单侧无压合闸开入的逻辑回路，以避免上节中提到的非同期合闸事故。
停机后的合环操作中首先投入5013单侧无压合闸压板，然后打开合环界面，点击“5013跳合闸操作”按钮，打开5013开关操作界面，点击合闸和确认按钮后，再点击“5013单侧无压合闸投入”按钮，同期装置将执行5013开关的单侧无压合闸。
5013开关合闸后，点击“5012同期合环投入”按钮，点击5012开关操作界面中的合闸和确认按钮，同时点击“5012合环启动”按钮，同期装置以检同期的方式实现5012开关的同期合环。
打开开关试验模块，里面设有5013双侧无压合闸投入、退出，5012双侧无压合闸投入、退出，5013跳合闸操作，5012跳合闸操作和装置复归共七个按钮，其中5013、5012跳合闸操作按钮的功能同合环模块，5012、5013双侧无压合闸投入按钮除接通同期装置电源、电压回路和直流控制
回路外，还接通同期装置中的双侧无压合闸开入，设立双侧无压合闸这种方式主要是考虑开关修后试验方便，另外当母线tv出现故障或在检修这种特殊情况下要求合环运行时，也可以通过检双侧无压的方式合上机组出口边开关，再通过同期合环方式合上中开关，完成合环操作。
4 结束语
京海电厂同期系统改造后，已经过数十次的同期并网、停机合环及开关跳合闸试验等多种运行方式的检验，运行实践表明改造后的同期系统可靠地满足了上述运行方式的要求，随着电力系统的发展，电厂的增多，出现类似问题的电力企业也会增多，本文对上述企业进行同期系统设计时提供了一种参考和借鉴，同时也提出了一种解决现场工程实际问题的方案。
参考文献：
1、《d0501-02同期接线图》西北电力设计院
2、《sid-2cm同期装置技术、使用说明书》深圳智能设备有限公司
3、《京海电厂电气运行规程》京海电厂，q/dq2010.06。
