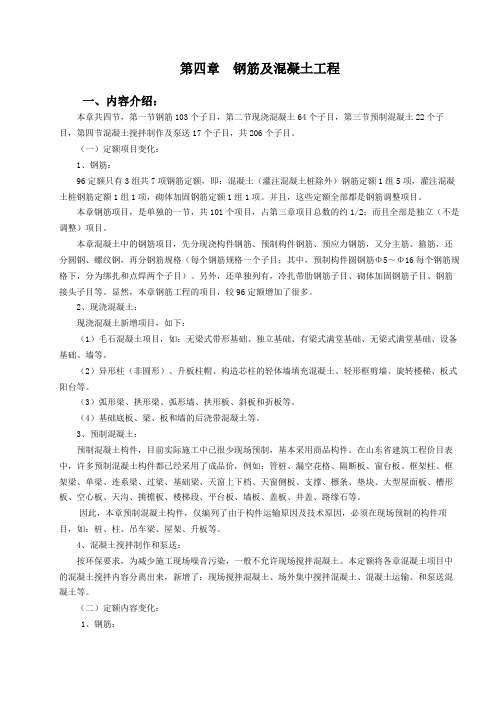

第四章钢筋及混凝土工程一、内容介绍：本章共四节，第一节钢筋103个子目，第二节现浇混凝土64个子目，第三节预制混凝土22个子目，第四节混凝土搅拌制作及泵送17个子目，共206个子目。
（一）定额项目变化：1、钢筋：96定额只有3组共7项钢筋定额，即：混凝土（灌注混凝土桩除外）钢筋定额1组5项，灌注混凝土桩钢筋定额1组1项，砌体加固钢筋定额1组1项。
并且，这些定额全部都是钢筋调整项目。
本章钢筋项目，是单独的一节，共101个项目，占第三章项目总数的约1/2；而且全部是独立（不是调整）项目。
本章混凝土中的钢筋项目，先分现浇构件钢筋、预制构件钢筋、预应力钢筋，又分主筋、箍筋，还分圆钢、螺纹钢，再分钢筋规格（每个钢筋规格一个子目；其中，预制构件圆钢筋Φ5～Φ16每个钢筋规格下，分为绑扎和点焊两个子目）。
另外，还单独列有，冷扎带肋钢筋子目、砌体加固钢筋子目、钢筋接头子目等。
显然，本章钢筋工程的项目，较96定额增加了很多。
2、现浇混凝土：现浇混凝土新增项目，如下：（1）毛石混凝土项目，如：无梁式带形基础、独立基础、有梁式满堂基础、无梁式满堂基础、设备基础、墙等。
（2）异形柱（非圆形）、升板柱帽、构造芯柱的轻体墙填充混凝土、轻形框剪墙、旋转楼梯、板式阳台等。
（3）弧形梁、拱形梁、弧形墙、拱形板、斜板和折板等。
（4）基础底板、梁、板和墙的后浇带混凝土等。
3、预制混凝土：预制混凝土构件，目前实际施工中已很少现场预制，基本采用商品构件。
在山东省建筑工程价目表中，许多预制混凝土构件都已经采用了成品价，例如：管桩、漏空花格、隔断板、窗台板、框架柱、框架梁、单梁、连系梁、过梁、基础梁、天窗上下档、天窗侧板、支撑、檩条、垫块、大型屋面板、槽形板、空心板、天沟、挑檐板、楼梯段、平台板、墙板、盖板、井盖、路缘石等。
因此，本章预制混凝土构件，仅编列了由于构件运输原因及技术原因，必须在现场预制的构件项目，如：桩、柱、吊车梁、屋架、升板等。
![山东省建筑工程消耗量定额学习资料(内部资料)[1]](https://img.taocdn.com/s1/m/88f4dea027284b73f34250be.png)
山东省建筑工程消耗量定额学习资料（内部资料）[1] 第八章构筑物及其他工程一、内容介绍：本章共七节，第一节烟囱27个子目，第二节水塔13个子目，第三节贮水（油）池、贮仓12个子目，第四节检查井、化粪池及其他8个子目，第五节室外排水管道86个子目，第六节场区道路16个子目，第七节构筑物综合项目65个子目，共227个子目。
二、定额编制：（一）人工消耗量：1、砌砖工程，人工消耗量，包括：砌砖用工、砖、砂浆超运距100m、人工幅度差15%。
砌砖及人工超运距用工，按1985年全国统一劳动定额取定。
2、混凝土工程，人工消耗量，包括：混凝土浇捣、混凝土超运距100m、草袋运输50m按0.02工日23/10m计算、混凝土养护按0.1工日/m计算、人工幅度差10%。
3、室外排水管道，人工消耗量，包括：管道铺设、水泥砂浆或玛蹄脂抹口、管道超运距100m、人工幅度差10%。
（二）材料消耗量：1、砖消耗量，根据设计图纸及标准设计计算。
损耗率，取定如下：标准砖：砖基础5%，砖烟囱4%，砖水塔3%，圆形检查井4%，矩形检查井2%；耐火砖：4%；耐酸砖：4%；各种砂浆：1%。
2、混凝土损耗率，取定如下：倒锥壳水塔、烟囱、筒仓2%，其他1.5%。
草袋摊销量＝砼露明面积×摊销系数；摊销系数捣制构件0.23，预制构件0.115。
3232冲洗、湿润模板用水，按砼与模板接触面积0.6 m/10 m；养护用水，按砼外露面积6 m/10 m。
损耗率15%。
3、室外排水陶土管、混凝土管，损耗率5%，水泥砂浆1%。
陶土管水泥砂浆及玛蹄脂接口，按10个/10m计算；混凝土管接口，管径φ400以内按10个/10m计算，管径≥φ500按5个/10m 计算。
水泥砂浆用量，参考如下：3（1）陶土管水泥砂浆接口单位：m/10m 管径 100 150 200 250 300 350 400 450 500 1:3水泥砂浆 0.011 0.018 0.029 0.043 0.063 0.082 0.091 0.098 0.110 3（2）混凝土管水泥砂浆接口单位：m/10m 管径 300 400 500 600 700 800 1:3水泥砂浆 0.136 0.290 0.18860.2322 4、排水管道砂基础，如图8-7所示：材料消耗量如下：ο承插式管道砂垫层基础120管道壁厚管基厚（mm）承口枕基管基 3内径 (mm) 外径 (m/个) 底宽 C1 C2 0.2755 0.319 管基上口宽基础砂量 3(m/m) 100 18 60 34 198 0.0056 838 932 0.0823 150 18 60 47 248 0.0087 881 988 0.0985 200 20 80 60 308 0.0119 968 1108 0.1427 250 22 100 68 376 0.0153 1015 1183 0.1793 300 25 120 88 446 0.0210 1063 1271 0.2373 放坡系数1∶0.5，砂石压实系数1.13，混凝土损耗率1.5%。
云南省建筑工程消耗量定额（2003）混凝土及钢筋混凝土工程说明云南省建筑工程消耗量定额（2003）混凝土及钢筋混凝土工程说明一、本分部定额内容由现浇混凝土、商品混凝土、预制混凝土、预应力混凝土、钢筋制安、其他共六个部分组成。
二、混凝土构件未含模板工程，其模板另按《云南省建设工程措施项目计价办法》相应规定计算。
三、非预应力钢筋不包括冷加工，如设计要求冷加工者，加工费及加工损耗另行计算。
四、预应力钢筋的张拉设备已综合考虑，但预应力钢筋的人工时效未计入定额，如设计要求人工时效处理时，每吨钢筋增加人工时效处理费189元。
五、本分部定额中的钢筋制安已按常规的对焊、电弧焊、点焊、机制手绑施工方法综合计算，实际施工与定额不符时，除采用气压焊、埋弧压力焊外均不作调整，仍执行本定额。
六、现浇构件中的通长钢筋，未注明搭接且通长钢筋的长度超过12米（钢筋规格12mm以内）及8米（钢筋规格12mm以外）时，按以下规定计算钢筋的搭接数量，搭接长度按规范规定计算。
1.钢筋直径Φ12以内，按12米长计算一个搭接；2.钢筋直径Φ12以外，按8米长计算一个搭接；但采用了电渣压力焊、机械连接的钢筋、预制构件（含预应力构件）钢筋、钢丝束、钢绞线、冷拔低碳钢丝，不计算搭接数量。
七、本分部定额中毛石混凝土的毛石掺量系按20%计算的，如设计要求不同时，可按设计要求换算。
八、本分部定额中的单梁、连续梁系指不与现浇板构成一体的梁；构造柱系指先砌墙后浇捣的柱；零星构件系指单件体积在0.05m3以内未列出定额项目的构件。
九、有梁式的整体现浇阳台、雨篷，按相应的有梁板定额执行；现浇钢筋混凝土竖向遮阳板及水平遮阳板分别按相应的墙体定额及挑檐天沟定额执行。
十、整体楼梯、台阶、雨篷、栏板、栏杆的混凝土设计用量与定额取定的混凝土用量不同时，混凝土每增减1立方米，按以下规定另行计算：人工：2.61工日；材料：混凝土1.015m3；机械：搅拌机0.1台班，插入式振捣器0.2台班。
建筑工程消耗量定额学习资料二00五年三月目录第一章土石方工程 (3)第二章地基处理与防护工程 (6)第三章砌筑工程 (7)第四章钢筋及混凝土工程 (9)第五章门窗及木结构工程 (13)第六章屋面防水保温及防腐工程 (15)第七章金属结构制作工程 (17)第八章构筑物及其他工程 (18)第九章装饰工程 (22)第一节楼地面工程 (22)第二节墙柱面工程 (23)第三节顶棚工程 (25)第四节油漆、涂料及裱糊工程 (26)第五节配套装饰工程 (29)第十章施工技术措施项目 (30)第一节脚手架工程 (30)第二节垂直运输机械及超高增加 (33)第三节构件运输及安装工程 (35)第四节混凝土模板及支撑工程 (38)第五节大型机械安装、拆卸及场外运输 (40)第十一章建筑面积计算规则 (41)第一章土石方工程说明一、本章包括单独土石方、人工土石方、机械土石方、平整、清理及回填等内容。
二、单独土石方定额项目，适用于自然地坪与设计室外地坪之间，且挖方或填方工程量大于5000m3的土石方工程。
本章其他定额项目，适用于设计室外地坪以下的土石方（基础土石方）工程，以及自然地坪与设计室外地坪之间小于5000m3的土石方工程。
单独土石方定额项目不能满足需要时，可以借用其他土石方定额项目，但应乘以系数0.9。
三、本章土壤及岩石按普通土、坚土、松石、坚石分类，其具体分类见《土壤及岩石（普氏）分类表》。
四、人工土方定额是按干土（天然含水率）编制的。
干湿的划分，以地质勘测资料的地下常水位为界，以上为干土，以下为湿土。
采取降水措施后，地下常水位以下的挖土，套用挖干土相应定额，人工乘以系数1.10。
五、挡土板下挖槽坑土时，相应定额人工乘以系数1.43。
六、桩间挖土，系指桩顶设计标高以下的挖土及设计标高以上0.5m范围内的挖土。
挖土时不扣除桩体体积，相应定额项目人工、机械乘以系数1.3。
七、人工修整基底与边坡，系指岩石爆破后人工对底面和边坡（厚度在0.3m以内）的清检和修整。
建筑工程的材料消耗量
建筑工程中的材料消耗量非常重要，它直接影响到工程的成本和质量。
以下是关于建筑工程材料消耗量的几个主要方面：
1. 混凝土消耗量：混凝土是建筑工程中使用最广泛的材料之一。
混凝土的消耗量取决于工程的规模和类型，以及要求的强度等级。
通常，混凝土的消耗量会根据设计图纸中的混凝土用量计算得出。
2. 钢筋消耗量：钢筋是混凝土结构中的主要承力材料，用于增强混凝土的抗拉能力。
钢筋的消耗量取决于结构的强度要求和设计规范。
根据结构的荷载计算，可以在设计阶段确定所需钢筋的数量。
3. 砖块消耗量：砖块是建筑墙体施工中常用的材料之一。
砖块的消耗量取决于墙体的厚度和长度，以及设计图纸中的墙体面积。
根据设计要求，可以计算出所需的砖块数量。
4. 沙子和石子消耗量：沙子和石子是混凝土中填充料的主要来源。
沙子和石子的消耗量取决于混凝土的配比要求和工程的规模。
一般来说，根据设计马斯顿比例，可以计算出所需的沙子和石子的数量。
除了上述主要材料外，建筑工程还会用到其他材料，如水泥、石膏板等。
每种材料的消耗量都需要根据具体的设计和施工方案来确定。
在实际施工过程中，还需要考虑浪费和损耗因素，
以确保供应足够的材料，并避免工程延误。
因此，在建筑工程的材料消耗量计算中，准确的数据和合理的预测非常重要。
第四章、钢筋及混凝土工程一、钢筋工程1、钢筋计算基本知识各种钢筋分不同规格均以吨计算。
具体计算公式为：单根钢筋重量：(设计构件尺寸-保护层+弯钩增长+弯起钢筋增长+塔接增加长度)×每米理论重量钢筋每米理论重量速算口诀：钢筋直径自相乘，单位厘米要记清，再乘0.617，得数就是每米重。
例：Φ20筋理论重量2×2×0.617=2.468 kg／mΦ6.5钢筋理论重量O.65×0.65×0.617=0.261 kg/m（1）钢筋理论长度计算公式（2）钢筋保护层钢筋保护层厚度是指受力钢筋外边缘至混凝土构件表面的距离，其作用是保护钢筋在混凝土结构中不受锈蚀。
钢筋保护层厚度通常在图纸设计中注明。
图集03G-101-1中有关保护层规定如下:注：①、受力钢筋外边缘至混凝土上表面的距离，除符合表中规定外，不应小于钢筋的公称直径。
②、机械连接接头连接件的混凝土保护层厚度应满足受力钢筋保护层最小厚度的要求。
连接件之间的横向净距不宜小于25mm。
③、设计使用年限为100年的结构：一类环境中，混凝土保护层厚度应按表中规定增加40%；二类和三类环境中，混凝土保护层厚度应采取专门有效措施。
④、环境类别表详见下表。
⑤、三类环境中的结构构件，其受力钢筋宜采用环氧树脂涂层带肋钢筋。
⑥、板、墙、壳中分布钢筋的保护层厚度不应小于表相应数值减lOmm，且不应小于10mm：粱、柱中箍筋和构造钢筋的保护层厚度不应小于15mm。
注：严寒和寒冷地区的划分应符合国家现行标准《民用建筑热工设计规范》JGJ24的规定。
如设计无要求时，应符合下表规定。
注：①、四级抗震等级，LaE=La，其值见前表。
．②、当弯锚时，有些部位的锚固长度为≥O．4LaE+1 5d，见各类构件的标准构造详图。
③、当HRB335、HRB400和RRB400级纵向受拉钢筋末端采用机械锚固措施时，包括附加锚固端头在内的锚固长度可取为1O1图集第33页和本表中锚固长度的O.7倍。
机械锚固的形式及构造要求详见本图集第35页。
④、当钢筋在混凝土施工过程中易受扰动(如滑模施工)时，其锚固长度应乘以修正系数1.1。
⑤、在任何情况下，锚固长度不得小于250mm。
(6)钢筋塔接增加长度：Ф10以内不计算搭接长度。
(交底p5)(8)特殊钢筋的计算2、钢筋计算（一）梁钢筋计算§框架梁钢筋§【首跨钢筋的计算】1、上部贯通筋上部贯通筋（上通长筋1）长度=通跨净跨长+首尾端支座锚固值2、端支座负筋a)端支座负筋长度：第一排为Ln/3+端支座锚固值第二排为Ln/4+端支座锚固值3、下部钢筋a)下部钢筋长度＝净跨长＋左右支座锚固值注意：以上三类钢筋中均涉及到支座锚固问题，分三种情况：支座宽≥Lae 且≥0.5H + 5d ，为直锚，取MaX ｛Lae，0 . 5Hc + 5d } 钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc + 5d ，为弯锚，取Max ｛Lae，支座宽度一保护层＋15d }钢筋的中间支座锚固值＝Max ｛Lae，0 . 5Hc + 5d }4、腰筋构造钢筋：构造钢筋长度：净跨长+2 x 15d 抗扭钢筋：算法同贯通钢5、拉筋拉筋长度=(梁宽-2×保护层)+2 x 11.9d(抗震弯钩值)+2d拉筋根数=(箍筋根数／2)×(构造筋根数／2)或拉筋的根数=布筋长度／布筋间距。
6、箍筋箍筋长度=(梁宽-2×保护层+梁高-2×保护层)+2 x 11.9d+8d箍筋根数=(加密区长度／加密区间距+1)×2+(非加密区长度／非加密区间距-1)+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，因此，拉筋和箍筋在每个保护层处均被多扣掉了直径值，我们在预算中计算钢筋长度时，都是按照外皮计算的，所以应将多扣掉的长度计入，拉筋计算时可增加2d，箍筋计算时增加8d。
7、吊筋吊筋长度=2×锚固+2×斜段长度+次梁宽度+2x50，框梁高度>800mm 夹角=600≤800mm夹角=450【中间跨钢筋的计算】1、中间支座负筋中间支座负筋：第一排为Ln／3+中间支座值+Ln／3；第二排为Ln／4+中间支座值+Ln／4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长+(Ln／3+前中间支座值)+(Ln／3+后中间支座值) 第二排为该跨净跨长+(Ln／4+前中间支座值)+(Ln／4+后中间支座值) 其他钢筋计算同首跨钢筋计算。
【尾跨钢筋计算】类似首跨钢筋计算。
【悬臂跨钢筋计算】1、主筋a)悬臂跨钢筋主要有六种形式的悬臂钢筋，如下图所示：以2 ＃、5 ＃及6 ＃钢筋为例进行分析：2＃钢筋-悬臂上通筋＝（通跨）净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm 起弯-4 个保护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值5＃钢筋（上部下排钢筋）= L n/4 ＋支座宽＋0 . 75L6＃钢筋（下部钢筋）= Ln-保护层＋l5d2 、箍筋( l ）如果悬臂跨的截面为变截面，可按平均截面计算。
( 2 ）根据O3G101 一1 的66 页规定，悬臂梁的箍筋根数计算时应不减去次梁的宽度．注：1、当纯悬挑梁的纵向钢筋直锚长度≥La且≥O.5hc+5d时，可不必往下弯锚，当直锚伸至对边仍不足La时，则应按图示弯锚；当直锚伸至对边仍不足O.4La 时，则应采用较小直径的钢筋。
2、当悬挑梁由屋面框架梁延伸出来时，其配筋构造应由设计者补充。
3、当梁上部设有第三排钢筋时，其延伸长度应由设计者注明。
4、梁下部肋形钢锚长为12d，当为光面钢筋时，其锚长为15d。
§其他梁§【非框架梁】在03G101-1中，对于非框架梁与框架梁钢筋处理的不同之处在于：1、普通梁箍筋设置时不再区分加密区与非加密区的问题；2、下部纵筋锚入支座只需12d；3、上部纵筋锚入支座，不再考虑O.5Hc+5d的判断值。
未尽解释请参考03G101-1说明。
【框支梁】1、框支梁的支座负筋的延伸长度为Ln／32、下部纵筋端支座锚固值处理同框架梁3、上部纵筋中第一排主筋端支座锚固长度=支座宽度-保护层+梁高-保护层+Lae第二排主筋锚固长度≥Lae4、梁中部筋伸至梁端部水平直锚，再横向弯折15d5、箍筋的加密范围为≥O.2Lnl≥1.5hb6、侧面构造钢筋与抗扭钢筋处理与框架梁一致。
二)、剪力墙钢筋计算剪力墙是钢筋工程量中计算最难计算的构件，具体体现在：1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系；2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；3、剪力墙在立面上有各种洞口；4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同。
5 、墙柱有各种精筋组合6 、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法需要计算的工程量§剪力墙墙身水平锅筋§参见03G 1 01 一1 P47 页【墙端为暗柱时】1 、外侧钢筋连续通过外侧钢筋长度＝坡长一保护层内侧钢筋＝墉长一保护层＋弯折2 、外侧钢筋不连续通过外侧钢筋长度＝墙长一保护层＋0 . 65Lae内侧钥筋长度＝堵长一保护层＋弯折水平钢筋根数＝层高／间距＋l （暗梁、连集墙身水平筋照设）【墙端为端柱时】l 、外侧钢筋连续通过外侧钢筋长度＝墙长一保护层内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）2 、外侧钢筋不连续通过外侧钢筋长度＝墙长一保护层＋O . 65Lae内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）水平钢筋根数＝层高／间距＋l （暗梁、连梁墙身水平筋照设）主意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。
剪力墙墙身有洞口时］当剪力墙墙身有洞口时，墙身水平筋在润口主右两边截断，分别向下弯折15d 。
【剪力墙墙身竖向钢筋】1、首层堵身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度3 、顶层墙身纵筋长度＝层净高＋顶层锚固长度墙身竖向钢筋根数=墙净长／间距＋1 （墙身竖向钢筋从暗柱、端柱边50mm 开始布置）剪力墙身竖向分布钢筋连接构造4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折15d 。
5、【墙身拉筋】6、1、长度＝墙厚一保护层＋弯钩（弯钩长度＝11 . 9 + 2* D )2、根数＝墙净面积/ 拉筋的布置面积注：墙净面积是指要扣除暗（端）柱、暗（连）梁，即墙面积-门洞总面积-暗柱剖面积-暗梁面积；拉筋的面筋面积是指其横向间距*竖向间距。
例：( 8000* 3840 )/( 6 00*600)§剪力墙墙柱§【纵筋】l 、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度2 、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度3 、顶层墙柱纵筋长度＝层净高＋顶层锚固长度注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。
因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。
【箍筋】依据设计图纸自由组合计算。
§剪力墙墙梁§参见03G101-1 P51 页【连梁】1 、受力主筋顶层连梁主筋长度＝洞口宽度＋左右两边锚固值Lae中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值Lae2 、箍筋顶层连梁，纵筋长度范田内均布置精筋，即：N =LAE -100/150 + 1 )* 2 + （洞口宽- 50 * 2 ) ／间距＋l （顶层）中间层连梁，洞口范围内布置箍筋，洞口两边再各加一根，即N = （洞口宽-50 * 2 ) ／间距＋l （中间层）【暗梁】1 、主筋长度=暗梁净长＋锚固（三）柱钢筋计算抗震KZ 纵向钢筋的连接构造见§基础层钢筋§【柱主筋】基础插筋＝基础底板厚度-保护层＋伸入上层的钢筋长度＋x{10D , 200mm} 【基础内箍筋】基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇筑时受到扰动。
一般按2根进行计算。
{中间层钢筋}【柱纵筋】KZ 中间层的纵向钢筋=层高-当前层伸出地面的高度＋上一层伸出楼地面的高度【柱箍筋】KZ 中间层的箍筋根数＝N 个加密区／加密区间距＋N ＋非加密区／非加密区间距-103G101-1 中，关于柱箍筋的加密区的规定如下：l ）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取H n/3 上部取Max {500 ，柱长边尺寸，Hn/6} 梁节点范围内加密如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
2 ）首层以上柱摘筋分别为：上、下部的箍筋加密区长度均取Max{500 ，柱长边尺寸，Hn/6｝梁节点范围内加密如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。
