黑龙江省大庆市喇中2015初中物理 考题精选复习97 电生磁讲解

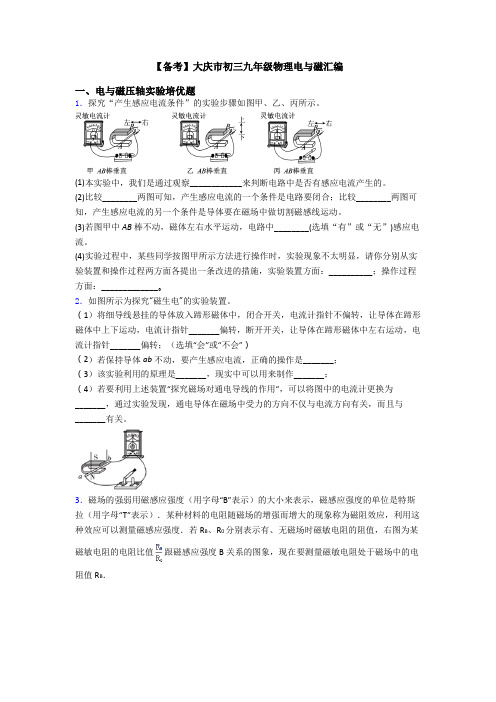

【备考】大庆市初三九年级物理电与磁汇编一、电与磁压轴实验培优题1．探究“产生感应电流条件”的实验步骤如图甲、乙、丙所示。

(1)本实验中，我们是通过观察____________来判断电路中是否有感应电流产生的。

(2)比较________两图可知，产生感应电流的一个条件是电路要闭合；比较________两图可知，产生感应电流的另一个条件是导体要在磁场中做切割磁感线运动。

(3)若图甲中AB棒不动，磁体左右水平运动，电路中________(选填“有”或“无”)感应电流。

(4)实验过程中，某些同学按图甲所示方法进行操作时，实验现象不太明显，请你分别从实验装置和操作过程两方面各提出一条改进的措施，实验装置方面：__________；操作过程方面：_____________。

2．如图所示为探究“磁生电”的实验装置。

（1）将细导线悬挂的导体放入蹄形磁体中，闭合开关，电流计指针不偏转，让导体在蹄形磁体中上下运动，电流计指针_______偏转，断开开关，让导体在蹄形磁体中左右运动，电流计指针_______偏转；（选填“会”或“不会”）（2）若保持导体ab不动，要产生感应电流，正确的操作是_______；（3）该实验利用的原理是_______，现实中可以用来制作_______；（4）若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的电流计更换为_______，通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与_______有关。

3．磁场的强弱用磁感应强度（用字母“B”表示）的大小来表示，磁感应强度的单位是特斯拉（用字母“T”表示）．某种材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．若R B、R0分别表示有、无磁场时磁敏电阻的阻值，右图为某磁敏电阻的电阻比值跟磁感应强度B关系的图象，现在要测量磁敏电阻处于磁场中的电阻值R B．提供的实验器材如下：一节旧干电池，磁敏电阻R B（无磁场时阻值R0=100Ω），两个开关S1、S2，导线若干．另外，还有可供再选择的以下器材：A．电流表A（量程：0~0.6A，0~3A）；B．电压表V（量程： 0~3V，0~15V）；C．定值电阻R1（阻值：1.5kΩ）；D．定值电阻R2（阻值：80Ω）；E．定值电阻R3（阻值：5Ω）．（1）设计一个可以准确测量磁场中该磁敏电阻阻值的电路，磁敏电阻所处磁场磁感应强度B大小约为1.0 ～1．2T．请你从A、B、C、D、E五种实验器材中再选择两种器材，并根据要求完成下列问题．①选择的两种器材是（填写器材前面字母序号）．②选择电表的量程．③在答题卡方框中现有电路的基础上画出实验电路图（实验测量过程中不拆接电路）．（2）若要准确测出该磁敏电阻所处磁场磁感应强度大小约为0.1 ～0.3T的阻值，在你设计测量的电路中，从A、B、C、D、E五种实验器材中再选择两种器材是（填写器材前面字母序号）．4．如图所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图．（1）要改变电磁铁线圈中的电流大小，可通过______ 来实现；要判断电磁铁的磁性强弱，可观察______ 来确定，物理学中将这种研究问题的方法叫做______ ．（2）下表是该组同学所做实验的记录：①比较实验中的1、2、3（或4、5、6），可得出的结论是：电磁铁的匝数一定时，通过电磁铁线圈中的电流越______ ，磁性越______ ；②比较实验中的1和4（或2和5或3和6），可得出的结论是：电磁铁线圈中的电流一定时，线圈匝数越______ ，磁性越______ ．5．为了探究电磁铁的磁性跟哪些因素有关，小丽作出以下猜想：猜想A：电磁铁通电时有磁性，断电时没有磁性。

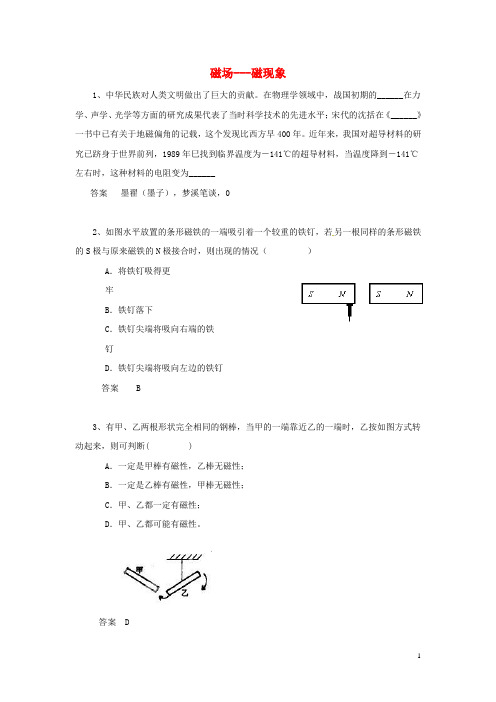

磁场---磁现象1、中华民族对人类文明做出了巨大的贡献。

在物理学领域中，战国初期的______在力学、声学、光学等方面的研究成果代表了当时科学技术的先进水平；宋代的沈括在《______》一书中已有关于地磁偏角的记载，这个发现比西方早400年。

近年来，我国对超导材料的研究已跻身于世界前列，1989年巳找到临界温度为－141℃的超导材料，当温度降到－141℃左右时，这种材料的电阻变为______答案墨翟（墨子），梦溪笔谈，02、如图水平放置的条形磁铁的一端吸引着一个较重的铁钉，若另一根同样的条形磁铁的S极与原来磁铁的N极接合时，则出现的情况（）A．将铁钉吸得更牢B．铁钉落下C．铁钉尖端将吸向右端的铁钉D．铁钉尖端将吸向左边的铁钉答案 B3、有甲、乙两根形状完全相同的钢棒，当甲的一端靠近乙的一端时，乙按如图方式转动起来，则可判断( )A．一定是甲棒有磁性，乙棒无磁性；B．一定是乙棒有磁性，甲棒无磁性；C．甲、乙都一定有磁性；D．甲、乙都可能有磁性。

答案 D4、指南针是我国古代四大发明之一。

指南针能够指南北，是因为本身具有磁性的指南针受到了的作用。

答案地磁场5、教室里的铁质黑板表面涂了粗糙的“黑板漆”．上课时为了将挂图贴在黑板上，采用下图四种器具中的哪一种最为合适（）A．图钉 B．钢钉 C．磁吸 D．吸盘答案解：黑板是铁质的，而铁是磁性材料，可以被带有磁性的磁体吸引，所以可以选择具有磁性的磁吸．黑板表面粗糙，封闭不严，不能使用吸盘．故选C．6、1元硬币的外观有银白色的金属光泽，一些同学认为它可能是铁制成的.在讨论时，有同学提出：“我们可以先拿磁铁来吸一下”，这时，有位同学手拿一块磁铁吸了一下硬币.就“一些同学认为它可能是铁制成的”这一环节而言，属于科学探究中的………（）A、论证B、猜想C、实验D、分析答案 B7、桌面上放有一定量的铁屑，现将两根完全相同的条形磁铁A的N极和磁铁B的S极如图20甲所示放置在靠近铁屑的上方，吸附一定量的铁屑。

电磁继电器扬声器1、新交规规定闯红灯扣6分，如图所示，是一种违规证据模拟记录器工作原理图，光控开关接收到红绿灯发出的时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，电流变大，电磁铁的磁性变强，使衔铁与触点接触，电控照相机工作，就可以拍摄到违规车辆。

答案红光 2【解析】要使照相机工作，首先要同时具备两个条件：红灯亮起，光控开关因接受红光而闭合；车辆要违规行驶，压上压敏电阻，从而使压敏电阻的阻值减小，在电源电压一定的情况下，电阻越小，电流就越大，电流的变化引起了电磁铁的磁性强弱发生了变化，进而导致衔铁与触点2接触，工作电路接通，两个条件同时具备，完成拍摄。

2、如图所示的是一种温度自动报警器的原理图．在水银温度计里封入一段金属丝，根据需要，既可以设定为高温报警，也可以设定为低温报警．当高温时，水银温度计温度升高，液面上升，电路接通，衔铁与（选填“A”或“B”）接触，灯泡亮（选填“L1”或“L2”）。

答案当高温时，水银温度计温度升高，液面上升，与金属丝接触，因为水银是导体，则电路接通，此时电磁铁产生磁力，吸引衔铁与A端接触，下端电路接通，灯 L2亮。

3、如图是电磁继电器的构造和工作电路示意图，要使它的铁对衔铁的吸引力大些，以下做法可行的是（）A．增加电源B的电压B．减少电磁铁线圈的圈数C．增加电源A的电压D．去掉电磁铁线圈中的铁芯答案 C【解析】增加电源B的电压，对电磁铁的电流大小无影响，所以A错误；减少电磁铁线圈的圈数，电磁铁的磁性减弱，所以C错误；增加电源A的电压，则通过电磁铁的电流增大，电磁铁的磁性增强，所以C正确；去掉电磁铁铁圈中的铁芯，则电磁铁的磁性减弱，所以D错误．故选C．4、如图所示是简易压力传感器的原理图，弹簧甲连接在A、B两绝缘板之间，B板固定，滑动变阻器R的滑片P与A板相连，并可随A板一起运动。

弹簧乙下端挂有一永磁体，永磁体正下方有一电磁铁，E为电源，R0为定值电阻。

开关S闭合，当用力F向下压弹簧甲后，下列说法正确的是（）A．甲弹簧越短时，乙弹簧越长 B．压力F越大，电压表示数越小C．压力越小时，电磁铁磁性越强 D．电磁铁上端为N极答案 C5、如图是防汛报警器的原理图，K是触点开关，B是一个漏斗形的竹片圆筒，里面有个浮于A，当水面上涨到到达警戒水位时（）A．甲灯亮B．乙灯亮C．两灯都亮 D．两灯都不亮答案 B6、新建的居民住宅大多安装了自动空气开关。

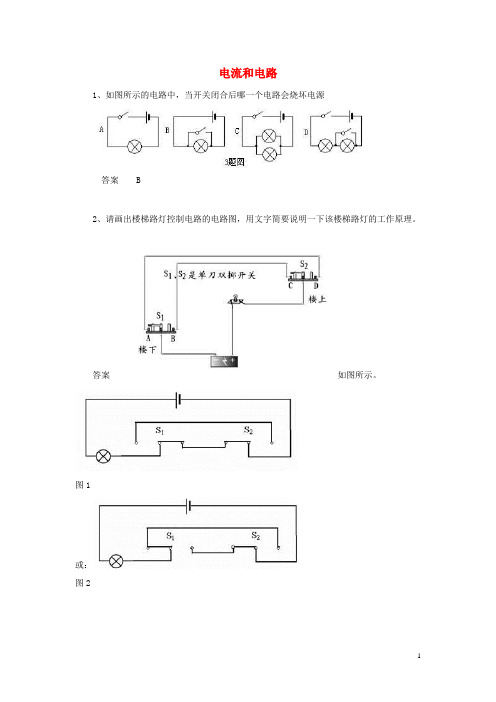

电流和电路1、如图所示的电路中，当开关闭合后哪一个电路会烧坏电源答案 B2、请画出楼梯路灯控制电路的电路图，用文字简要说明一下该楼梯路灯的工作原理。

答案如图所示。

图1或：图2或：图3工作原理：图1电路处于工作状态，灯泡发光；此时将开关S 1 或S 2 转换到另一个方向，电路均会断开，灯泡熄灭，如图2所示；此时若再将开关S 2 或S 1 转换到另一个方向，电路又重新形成通路，灯泡发光，如图3所示。

解析：该电路设计完成了楼梯的上、下两头都能控制灯泡亮灭的需要。

当上楼梯时，能用下面的开关S 1 开灯，人上了楼梯以后，能用上面的开关S 2 关灯；当下楼梯时，能用S 2 开灯，用S 1关灯。

3、如图所示的电路中，哪一个电路会烧坏电源（）答案 B解析：B电路没有经过用电器直接把电源的正、负极连接起来，这种情况就是电源短路。

由于电路中电流过大，会烧坏电源。

4、如图所示电路图中，闭合S后，两灯都不亮，可能是L1、L2 的灯丝断了。

利用电流表，如何找出哪只灯泡的灯丝断了？答案将电流表与L2并联，若L1发光，电流表有示数，则L2断路；若L1不发光，电流表无示数，则L1断路。

（或将电流表与L1并联，若L2发光，电流表有示数，则L1断路；若L2不发光，电流表无示数，则L2断路。

）5、关于电流的方向，下列说法正确的是（）A．在金属导体中是自由电子定向移动形成的电流，所以自由电子定向移动的方向就是电流的方向B．在导电溶液中存在自由移动的正、负离子，所以电流的方向不能确定C．金属导体中的电流方向与其中的自由电子定向移动的方向相反D．带电粒子移动的方向就是电流的方向答案 C6、取两个相同的验电器A和B，使A带负电，B不带电．可以看到A的金属箔张开，B 的金属箔闭合．用带绝缘柄的金属棒将A和B上的两金属球连接起来，则A、B金属箔张角的变化情况是，这一瞬间形成的电流方向是．答案分析：（1）验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的；（2）A带电，B不带电，连接的瞬间，会发生电荷的转移．（3）物理学上把正电荷定向移动的方向为电流的方向，负电荷定向移动的方向与电流的方向相反．解：A带电，B不带电，用带绝缘手柄的金属棒将AB连接起来，连接的瞬间，A使B带上电，B的金属箔张开，A带的电减少，金属箔片张角变小．负电荷的运动方向是从A到B，所以电流的方向是从B到A；故答案为：A的张角减小，B的金属箔张开；从B到A．7、如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。

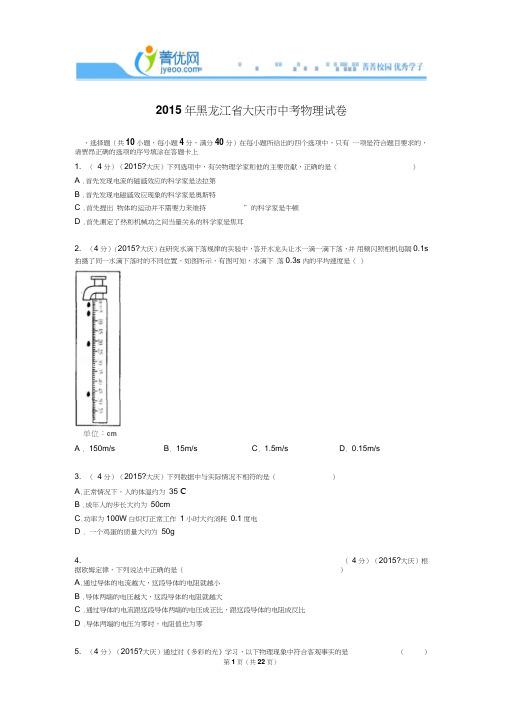

2015年黑龙江省大庆市中考物理试卷、选择题（共10小题，每小题4分，满分40分）在每小题所给出的四个选项中，只有一项是符合题目要求的，请贾昂正确的选项的序号填涂在答题卡上1. （4分）（2015?大庆）下列选项中，有关物理学家和他的主要贡献，正确的是（）A .首先发现电流的磁感效应的科学家是法拉第B .首先发现电磁感效应现象的科学家是奥斯特C .首先提出物体的运动并不需要力来维持”的科学家是牛顿D .首先测定了热和机械功之间当量关系的科学家是焦耳2. （4分）（2015?大庆）在研究水滴下落规律的实验中，答开水龙头让水一滴一滴下落，并用频闪照相机每隔0.1s拍摄了同一水滴下落时的不同位置，如图所示，有图可知，水滴下落0.3s内的平均速度是（）单位：cmA . 150m/s B. 15m/s C. 1.5m/s D. 0.15m/s3. （4分）（2015?大庆）下列数据中与实际情况不相符的是（）A.正常情况下，人的体温约为35 CB .成年人的步长大约为50cmC.功率为100W白炽灯正常工作1小时大约消耗0.1度电D . 一个鸡蛋的质量大约为50g4. （4分）（2015?大庆）根据欧姆定律，下列说法中正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B .导体两端的电压越大，这段导体的电阻就越大C .通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D .导体两端的电压为零时，电阻值也为零5. （4分）（2015?大庆）通过对《多彩的光》学习，以下物理现象中符合客观事实的是（）A •当物体位于凸透镜 2倍焦距之外时，成缩小倒立的虚像B •雨后彩虹的形成原理是光的色散C •物体通过平面镜可以成正立等大的实像D •矫正近视眼需要佩戴凸透镜6. （ 4分）（2015?大庆）人们利用干冰进行人工降雨，干冰被喷”入冷空气后，升华吸收大量热量，冷空气层中的水蒸气便会变成小冰晶， 小冰晶逐渐变大后下落， 在下落中遇到暖气 流就会熔化形成雨，水蒸气变成小冰晶的过程中发生的物态变化是（）A .升华B .凝华C .液化D .凝固7. （ 4分）（2015?大庆）如图是一种可测定油箱内油面高度的装置，R 是定值电阻，R 是滑动变阻器，它的金属划片是杠杆的一端，油量表由电流表改装而成， 通过两只电表的示数变化可以反映油面的高度变化，关于此装置的工作原理，下列说法中正确的是（）C .当油面高度降低时，油量表示数增大D .当油面高度降低时，电压表示数不变& （ 4分）（2015?大庆）下列说法中正确的是（）① 电磁波在空气中的传播速度约为 340m/s② 我国家庭所用交流电的频率是50Hz ，火线和零线之间的电压是220V ;③ 城市高架道路两侧设有高的透明板墙的主要目的是美观； ④ 煤、石油和天然气都是可再生能源；⑤ 运动的物体在粗糙水平面上逐渐停下来的过程中，物体的机械能转化为内能； ⑥ 组成物质的分子都在永不停息地做无规则运动.A .①②④B .①③⑤C .②⑤⑥D .③④⑥9. （ 4分）（2015?大庆）有一个密度均匀的长方体铜块，被截成 知L A : L B =3 : 2,则它们对水平桌面的压力和压强之比分别为（*—4 — •卜 4*ABA • F A : FB =2: 3 P A : P B =3: 2 B •F A : F B =3: 2P A : P B =2: 3 C • F A : F B =2: 3P A : P B =1: 1D •F A : F B =3: 2P A : P B =1: 1A 、B 两块，如图所示，已 ）10. （4分）（2015?大庆）如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表， 若在甲、乙两处分别接入电压表，闭合开关S i 、S 2,测得U 甲：U 乙=4 : 3，若只断开开关S 2,拆去电压表，并在甲、乙两处分别接入电流表，则此时I 甲: I 乙是（）2 h-&h SirA . 11B . 4: 3C . 3: 4D . 16: 9二、填空题（本大题共 3小题，每空2分，共20分）11. （ 6分）（2015?大庆）读出如图中各实验仪器的示数:（1） 金属条的长度 ________________ cm , （2） 电压表示数 ______________ V ; （3 ）弹簧测力计示数 _________________ N .12. （ 8分）（2015?大庆）重0.06N 的羽毛球竖直上升， 则羽毛相对地面是 _______________________ （选填 静止”或 运动”的，羽毛球运动越来越慢，这说明力能改变物体的 ______________________________ ，此过 程中羽毛球的重力势能将 _____________________ （选填 变大” 变小”或 不变”若羽毛球上升时受 到的空气阻力为0.15N ，则羽毛球所受合力的大小为 __________________________ N .13. （6分）（2015?大庆）如图所示，给电磁铁通电，条形磁铁极弹簧在图中位置静止，当滑动变阻器的滑片向 b 端滑动时，弹簧长度变短，则螺线管上端为 ______________________________（选填N 极”和S 极”，电源左侧为 __________________ （选填正极”或负极”），若其其它条件不变，只将 电源正负极对调，待弹簧稳定时，弹簧长度与对调前比较将 ____________________________ （选填 变长”或 变 短”.ill 屮山|llil llll ilTJjfl 2 3 4i i[Ti|uii ini|iii|5 6 cm fE1圏3三、作图题（每小题 6分，共6分）14. （6分）（2015?大庆）（1）如图1，画出浮在水中的静止小球受力示意图（2）如图2,实线左侧为空气，右侧为玻璃，AO 为入射光线，0点为入射光线，画出反射光线、折射光线和法线.四、计算题（本大题共 2小题，第15题7分，第16题8分，共15分，解题时要写出必要 的文字说明，依据的主要公式或变形公式，运算过程和结果要写明单位，只有结果，没有 过程不能得分）15.（ 7分）（2015?大庆）如图所示，司机师傅利用滑轮组把汽车从泥坑里拖出来（泥坑可 近似看成水平面），在此过程中汽车匀速移动了 1m ，共用时5s ,已知汽车所受阻力为1200N ,司机师傅的拉力功率为 300W ，在考虑滑轮组摩擦阻力影响因素条件下，求：（1） 司机师傅的拉力为多大？ （2）滑轮组的机械效率是多少?16. （8分）（2015?大庆）饮水机是一种常见的家用电器，具有加热、保温、制冷三项功能， 加热和保温的工作电Wcjyeoo con>路，可简化为如图所示，其中S是一个温控开关，R为发热板，当开关S接a时，饮水机处于加热状态，当水达到一定温度时，开关S自动切换到b，饮水机处于保温状态，其主要功能技术参数见表格，求：加热功率550W环境温度10C 〜38 C制冷功率70W环境温度<90%制热水能力为0C 6L/h耗电量 1.2kW?h/24h制冷水能力<15 C 0.7L/h防触电类1类（1）该饮水机正常工作1个月（以30天计算）用电多少度？（2）若水的比热容c=4.2 X103j/kg? C,水的密度p=1.0 X103kg/m3,若该饮水机将0.7L的水从35C降至15C，则水释放多少焦耳的热量?实验探究题（本大题共两小题17题7分，18题12分）17. （7分）（2015?大庆）m某兴趣小组在进行伏安法测电阻”实验时，设计了如图甲所示的原理图，实验中提供的器材有：电压为6V的蓄电池、电流表（0-0.6/0 - 3A）、电压表（0-3V、0- 15V）、滑动变阻器（50Q、1.5V）D的小灯泡（正常发光时电阻约5 Q）开关一个，导线若干（1）实验中电流表应选择_________________ 的量程，电压表应选择 ____________________ 的量程，闭合开关前，滑动变阻器应调到_____________________ （选择a”或b”）端.（2）闭合开关后，通过改变滑动变阻器的阻值，测得如图乙所示的六组数据，根据实验数据描绘出如图丙所示的u - I图象，由于数据记录失误，第三次操作中电流没有记录，通过U - I图象估测该数据可能为 ___________________ A （小数点后保留两位）.通过此图象可发现小灯泡的阻值随着电压增大而_____________________ （选填增大”或不变”）.（3）若将这个小灯泡与阻值为10Q的定值电阻串联接在电压为3V的电源两端，则这个小（3 ）若保温时功率为加热时功率的0.2倍，电阻R i的阻值是多少?灯泡的实际功率为__________________ W （小数点后保留三位）.表示木块A 的下面与液面的距离，小明同学想利用此装置探究A 放入液体中，当木块 A 静止时，测得木块 A 的下表面与液面的距离为 h i ，小明再用轻杆B 向下压，逐渐改变h 的大小，并记录下与之相对应的压力 F 的竖直，依据数据得到了如图 乙所示的F -h 图象，此过程中液体始终没有溢出（不计传感器 C 和轻杆B 的重力和体积（1 ）除图甲所给实验器材外，还需要的测量工具是 ________________________ （选填A •天平B •刻度 尺C .量筒）（2 ）观察图象，发现可知：① h 1= __________ cm ，木块 A 的总高度是 ___________________ cm .② 在木块A 没有浸没之前，当h 增大时，压力传感器的示数 ___________________________ ，木块A 所受浮 力 _______________ ，在木块A 浸没后至接触器底之前，压力传感器的示数 ____________________________ ，木 块A 所受浮力 _________________ （以上均选填 增大”缩小”或不变”）. ③ 木块A 的重力是 ___________________N .（3） 利用此实验装置可测该液体的密度，其值为 _______________________ kg/m 3. （4） 木块A 全部浸没液体后，与木块A 放入液体前比较，液体对容器底部产生的压强增加 了 _______________ Pa .F 与h 的关系，它先把木块2 一 —18. （12分）（2015?大庆）如图甲所示，底面积为S i =100cm 的容器内装有适量的某种液体， A 为圆柱形木块，其底面积为S 2=80cm 2, C 为压力传感器，用F 表示压力传感器的示数，hg=10N/kg )图甲2015年黑龙江省大庆市中考物理试卷参考答案与试题解析一、选择题（共10小题，每小题4分，满分40分）在每小题所给出的四个选项中，只有一项是符合题目要求的，请贾昂正确的选项的序号填涂在答题卡上1. （4分）（2015?大庆）下列选项中，有关物理学家和他的主要贡献，正确的是（）A .首先发现电流的磁感效应的科学家是法拉第B .首先发现电磁感效应现象的科学家是奥斯特C .首先提出物体的运动并不需要力来维持”的科学家是牛顿D .首先测定了热和机械功之间当量关系的科学家是焦耳考点：物理常识.专题：其他综合题.分析：根据掌握的物理学家在物理上的主要贡献及物理学史回答此题.解答：解：A、首先发现电流的磁感效应的科学家是丹麦物理学家奥斯特•此选项错误；B、首先发现电磁感效应现象的科学家是英国物理学家法拉第•此选项错误；C、伽利略最早提出物体的运动并不需要力来维持”并用斜面实验结合推理对这一观点进行了验证•此选项错误；D、首先测定了热和机械功之间当量关系的科学家是英国科学家焦耳•此选项正确. 故选D.点评：本题考查了物理学史，学好物理学史不仅是初中物理学习的要求，而且能增加我们对物理的学习兴趣，平时要注意物理学史的积累.2. （4分）（2015?大庆）在研究水滴下落规律的实验中，答开水龙头让水一滴一滴下落，并用频闪照相机每隔0.1s拍摄了同一水滴下落时的不同位置，如图所示，有图可知，水滴下落0.3s内的平均速度是（）单位：cmA . 150m/s B. 15m/s C. 1.5m/s D. 0.15m/s第7页（共22页）考点：变速运动与平均速度. 专题：长度、时间、速度.分析：水滴在某一时间段内下落的路程除以时间就是这一时间段内水滴的下落速度. 解答：解：因为水滴下落 0.3s 通过的路程是：5cm+15cm+25cm=45cm=0.45m .所以水滴下落 0.3秒的平均速度是：v=f=° °亦=i.5m/s . t 0. 3s故选：C .点评：本题考查平均速度的计算，属于基础题.3. （ 4分）（2015?大庆）下列数据中与实际情况不相符的是（ ）A .正常情况下，人的体温约为 35CB .成年人的步长大约为 50cmC .功率为100W 白炽灯正常工作 1小时大约消耗 0.1度电D . 一个鸡蛋的质量大约为 50g考点：长度的估测；温度；质量的估测；电功的计算. 专题： 估算综合应用题.分析：.此题考查对生活中常见物体物理量的估测，结合对生活的了解和对物理单位的认识， 找出不符合实际的选项.解答：:i111 1解:A 、 正常情况下，人的体温在 37C 左右，变化幅度很小.故 A 不符合实际；B 、 成年人两步的距离约 1m=100cm ，所以步幅在50cm 左右.故B 符合实际；C 、 功率为100W 白炽灯正常工作 1小时，大约消耗 W=Pt=0.1kW Xlh=0.1kw?h 的电 能.故C 符合实际；D 、 10个鸡蛋的质量大约1斤，而1斤=500g ，所以一个鸡蛋的质量在 50g 左右.故 D符合实际. 故选A .点评： 物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能 力的提高，对我们的生活冋样具有很大的现实意义.4. （ 4分）（2015?大庆）根据欧姆定律，下列说法中正确的是（ ）A .通过导体的电流越大，这段导体的电阻就越小B .导体两端的电压越大，这段导体的电阻就越大C .通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D .导体两端的电压为零时，电阻值也为零考点：欧姆定律. 专题：： 欧姆定律. 分析：/（1） 影响电阻大小的因素有：导体的材料、长度、横截面积和温度；与导体两端电 压、通过的电流无关； （2） 欧姆定律：导体中的电流与其两端的电压成正比，与其电阻成反比.据此分析解答.解答：解：AB、影响电阻大小的因素有：导体的材料、长度、横截面积和温度；与导体两端电压、通过的电流无关，故AB错误；C、由欧姆定律可知，通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故C正确；D、电阻是导体本身的一种属性，与所加电压无关，故D错误.故选C.点评：此题主要考查学生对于电阻是导体一种性质的理解，利用欧姆定律只能求解电阻大小.5. （4分）（2015?大庆）通过对《多彩的光》学习，以下物理现象中符合客观事实的是（）A .当物体位于凸透镜2倍焦距之外时，成缩小倒立的虚像B .雨后彩虹的形成原理是光的色散C .物体通过平面镜可以成正立等大的实像D .矫正近视眼需要佩戴凸透镜:凸透镜成像规律及其探究实验；平面镜成像的特点、原理、现象及其实验方案；光的折射现象及其应用；近视眼的成因与矫正办法.:光的传播和反射、平面镜成像；光的折射、光的色散；透镜及其应用.:A、物距大于2f,凸透镜成倒立缩小的实像；B、彩虹是由于光的色散形成的；C、平面镜成像是由于光的反射，成正立等大的虚像；D、近视眼是由于晶状体的折光能力太强造成，应佩戴具有发散光线作用的透镜.解答：解：A、当物体位于凸透镜2倍焦距之外时，成缩小倒立的实像，A错误；B、雨后彩虹的形成原理是光的色散，B正确；C、物体通过平面镜可以成正立等大的虚像，C错误；D、近视眼由于晶状体的折光能力太强，使像成在视网膜之前，所以矫正近视眼需要佩戴凹透镜，先对光线进行发散，使其比原来延迟会聚，D错误.故选B.点评：本题主要考查了凸透镜成像的规律、平面镜成像的特点、光的色散现象及近视眼的成因及矫正方法等光学问题，考查全面，难度不大.6. （4分）（2015?大庆）人们利用干冰进行人工降雨，干冰被喷”入冷空气后，升华吸收大量热量，冷空气层中的水蒸气便会变成小冰晶，小冰晶逐渐变大后下落，在下落中遇到暖气流就会熔化形成雨，水蒸气变成小冰晶的过程中发生的物态变化是（）A .升华B.凝华C.液化D.凝固考点：升华和凝华的定义和特点.专题：汽化和液化、升华和凝华.分析：物质由固态直接变成气态叫做升华，由气态直接变为固态叫做凝华.解答：解：将干冰撒在云层里，干冰会直接升华为气态，在升华的过程中，吸收热量，从而起到降温作用；当气温骤降时，空气中的水蒸气会直接凝华为固态的小冰晶，小冰晶第9页（共22页）ii.tr计盖牧HI优倍学fdwtjyeoo.con>在下降过程中，会熔化为小水滴，实现人工降雨. 故选B.点评：分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态.7. （4分）（2015?大庆）如图是一种可测定油箱内油面高度的装置，R是定值电阻，R是滑动变阻器，它的金属划片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化，关于此装置的工作原理，下列说法中正确的是（）A .当油面高度升高时，油量表示数减小B .当油面高度升高时，电压表示数增大C .当油面高度降低时，油量表示数增大D .当油面高度降低时，电压表示数不变考点：欧姆定律的应用.专题：欧姆定律.分析：当油量发生为化时，浮标随之运动，带动与浮标相连的指针运动，则可知滑动变阻器接入电阻的变化，由欧姆定律电路中电流的变化和和R i两端的电压变化，根据串联电路的电压特点判断电压表示数的变化.解答：解：由电路图可知，两电阻串联，油量表（电流表）测电路中的电流，电压表测R' 两端的电压.（1）当油面上升时，R接入电路的电阻变小，电路中的总电阻R变小，电源电压不变，由于匸』可知，电路中的电流I变大，油量表的示数变大，电阻R'阻值不变，R由U=IR可知，R两端的电压变大，电压表示数变大，故A错误；B正确；（2）当油面下降时，R接入电路的电阻变大，电路中的总电阻R变大，电源电压不变，由于匸器可知，电路中的电流I变小，油量表的示数变小，电阻R阻值不变，由U=IR可知，R两端的电压变小，电压表示数变小，故CD错误；故选B.点评：本题考查欧姆定律及滑动变阻器在生活中的应用，要通过对图的分析得出仪器的原理，再由物理规律求解.& （4分）（2015?大庆）下列说法中正确的是（第10页（共22页）表①电磁波在空气中的传播速度约为340m/s②我国家庭所用交流电的频率是50Hz，火线和零线之间的电压是220V;③城市高架道路两侧设有高的透明板墙的主要目的是美观；④煤、石油和天然气都是可再生能源；⑤运动的物体在粗糙水平面上逐渐停下来的过程中，物体的机械能转化为内能；⑥组成物质的分子都在永不停息地做无规则运动.A .①②④B .①③⑤C.②⑤⑥ D .③④⑥考点：电磁波的传播；防治噪声的途径；分子的运动；家庭电路工作电压、零线火线的辨别方法；能源的分类.专题：其他综合题.分析：①声音在空气中的传播速度是340m/s，电磁波在真空中的传播速度是3X108m/s；②我国家庭电路中，火线和零线之间的电压是220V，火线和地线之间的电压是220V,零线和地线之间的电压是0V •我国电网的频率为50Hz ；③防治噪声污染可以从噪声的产生、噪声的传播及噪声的接收这三个环节进行防治；④天然气、煤、石油属于化石燃料，用完之后不能再产生，属于不可再生能源•用完之后能够再产生的物质，属于可再生能源•新能源包括太阳能、电能、氢能、地热能、潮汐能等；⑤运动的物体在粗糙水平面上逐渐停下来的过程中，物体的机械能变小，机械能转化为内能；⑥分子是不停的做不规则运动的.解答：解：电磁波在真空中的传播速度是3>108m/s，故①错误；我国家庭电路的电压是220V •我国电网的交流电在单位时间内完成周期性变化的次数50次，频率为50Hz，故② 正确；城市高架道路两侧的透明城墙是防止汽车在运动时所产生的噪声影响两侧的居民，即通过透明的城墙阻碍声音的传播，即在传播过程中减弱噪声，故③错误；煤、石油和天然气都是非可再生能源，故④错误；运动的物体在粗糙水平面上逐渐停下来的过程中，速度越来越慢，机械能变小，物体的机械能转化为内能，故⑤正确；组成物质的分子都在永不停息地做无规则运动的，故⑥正确.故选：C.点评：本题考查知识点较多，解答此题的关键是熟记课本中的基础知识，属于中等题.9. （4分）（2015?大庆）有一个密度均匀的长方体铜块，被截成A、B两块，如图所示，已知L A: L B=3: 2,则它们对水平桌面的压力和压强之比分别为（）A. F A: F B=2: 3 P A: P B=3: 2B. F A: F B=3: 2 P A: P B=2: 3C. F A: F B=2: 3 P A : P B=1: 1D.F A: F B=3: 2 P A: P B=1: 1考点：压力及重力与压力的区别；压强的大小及其计算. 第11页（共22页）H.Y 认羞牧hl 优奔学f&菁优jyeoo.con>专题：压强、液体的压强.分析：水平面上物体的压力和自身的重力相等，根据压强公式、重力公式、体积公式、密度 公式得出密度均匀的长方体铜块对桌面的压强之比；由图可知，长方体截成 块时的底面积之比等于它们的边长之比，根据 F=pS 比较两者压力的大小.解答：解：（1）因水平面上物体的压力和自身的重力相等，所以，密度均匀的长方体铜块对水平桌面的压强：p=； 一」；：」「「=讪，S S S S S由图可知，A 、B 两铜块的高度相同， 则两者对水平桌面的压强相等，即PA : P B =1 : 1，故AB 不正确；（2）由图可知，长方体截成 A 、B 两块时的底面积之比等于它们的边长之比， 即 S A ： S B =L A : L B =3: 2,由p=E 可得，它们对水平桌面的压力：r sF A : F B =P S A : P S B =S A ： S B =3 : 2，故 D 正确.故选：D .点评：本题考查了压强公式的灵活运用，要注意只有规则、均匀物体（如圆柱体、长方体、 正方体等）对水平面上的压强可以用p= pgh 进行计算.10. （4分）（2015?大庆）如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表， 若在甲、乙两处分别接入电压表，闭合开关S 1、S 2,测得U 甲: U 乙=4 : 3，若只断开开关S 2,拆去电压表，并在甲、乙两处分别接入电流表，则此时考点：欧姆定律的应用. 专题：欧姆定律.分析：由电路图可知，甲、乙同时为电压表，开关闭合时，两电阻串联，电压表甲测R 1两端电压，电压表乙测 R 2两端电压，已知电压表示数之比，应用串联电路特点与欧姆 定律可以求出两电阻阻值之比；两电表都是电流表，只断开开关 S 2,电流表甲测 R 2的电流，乙测R 1的电流，由并联电路特点与欧姆定律可以求出两电表示数之比.解答：解：由电路图可知，甲、乙同时为电压表，闭合开关S 1、S 2时，两电阻串联，电压表甲测R 1两端电压，电压表乙测 R 2两端电压；TIRi I U 甲 4通过两电阻的电流I 相同，由1=卫可知，两电阻阻值之比：$^~=^—~,R R? U 乙U 乙3两电表都是电流表，只断开开关S 2,两电阻并联，电流表甲测 R 2的电流，乙测 R 1I 甲: I 乙是（）C . 3: 4D . 16:9B . 4: 3第12页（共22页）H.Y认羞牧hl优奔学f的电流,两电阻并联，它们两端的电压U 相等，通过两电表的电流之比：=十=一=丄，故【乙F % 3 艮1B 正确; 故选B .点评：本题考查了求电流表示数之比， 分析清楚电路结构是正确解题的前提与关键，应用串 并联电路特点与欧姆定律即可正确解题.二、填空题（本大题共 3小题，每空2分，共20分）11. （6分）（2015?大庆）读出如图中各实验仪器的示数:金属条的长度 2.80 cm ， 电压表示数 0.6 V ；弹簧测力计示数2.4 N .考点： 长度的测量；弹簧测力计的使用与读数；电压表的读数方法. 专题： 基本仪器的使用专题. 分析：（1） 使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从 0开始， 要以某一刻度当作 0刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意 刻度尺要估读到分度值的下一位；（2） 读取电压表示数时，首先要明确电压表选择的量程和对应的分度值，读数时视 线与指针所对刻线相垂直；（3） 使用弹簧测力计测量力的大小时，首先要明确弹簧测力计的量程和分度值，读 数时视线与指针所指刻线相垂直.&制尤jyeoo.con^HI 屮Hi|iiirpni ifTi|ii 2 3 41丨川卩III III屮1屮 5 6 cm [El(1) (2) (3)解答：丿解：由图知：（1）刻度尺上1cm之间有10个小格，所以一个小格代表1mm,即刻度尺的分度值为1mm;金属条左侧与2.00cm对齐，右侧与4.8cm对齐，估读为4.80cm，所以金属条的长度为L=4.80cm - 2.00cm=2.80cm ；（2）电流表选择的是0〜3V量程，对应的分度值为0.1V，此时的示数为0.6V ；（3）在弹簧测力计上，最大示数是5N，所以其量程为0〜5N ；1N之间有5个小格，第14页(共22页)一个小格代表0.2N，即弹簧测力计的分度值为0.2N，指针在2”后2个小格处，所以弹簧测力计的示数为2.4N .故答案为：(1) 2.80; (2) 0.6; ( 3) 2.4.点评：物理中有很多的测量工具，刻度尺、秒表、电流表、电压表、天平、量筒、弹簧测力计、温度计等，任何一种工具，一定要注意每一个大格和每一个小格各代表多少•刻度尺需要估读到分度值的下一位数字，其他的测量工具不需要估读，读出最接近的数值即可.12. (8分)(2015?大庆)重0.06N的羽毛球竖直上升，则羽毛相对地面是运动 (选填静止”或运动”的，羽毛球运动越来越慢，这说明力能改变物体的运动状态，此过程中羽毛球的重力势能将变大 (选填变大” 变小”或不变”若羽毛球上升时受到的空气阻力为0.15N，则羽毛球所受合力的大小为0.21 N .考点：力的作用效果；力的合成与应用.专题：: 运动和力.分析：/ (1)研究物体的运动情况时，首先要选取一个物体作为标准，这个被选作标准的物体叫做参照物，研究对象的运动情况是怎样的，就看它与参照物的相对位置是否变化；(2)力能改变物体的运动状态，还能改变物体的形状；(3)重力势能的大小取决于物体的质量和被举高的高度；(4)作用在冋一直线上的两个力，如果方向相冋，则合力的大小等于二力之和，方向与这两个力方向相冋；作用在冋一直线上的两个力，如果方向相反，则合力的大小等于二力之差，方向与较大的力方向相冋.解答：〕解: (1 )羽毛球竖直上升过程中，相对于地面的位置不断发生变化，因此羽毛球相对于地面是运动的；(2)羽毛球运动越来越慢，是由于受到向下的重力的作用，说明力能改变物体的运动状态；(3)羽毛球竖直上升过程中，质量不变，咼度变大，重力势能变大；(4)羽毛球所受0.06牛的重力方向是竖直向下的；因为羽毛球竖直上升，所以0.15牛的阻力方向也是竖直向下的，两个力作用在冋一直线上，方向是相冋的，F合=0.15N+0.06N=0.21N .故答案为：运动；运动状态；变大；0.21 .点评：本题主要考查了物体运动状态的判断、力的作用效果、重力势能的影响因素、合力的计算，是一道综合题.13. (6分)(2015?大庆)如图所示，给电磁铁通电，条形磁铁极弹簧在图中位置静止，当滑动变阻器的滑片向b端滑动时，弹簧长度变短，则螺线管上端为N (选填N极”和S 极”)，电源左侧为正极 (选填正极”或负极”)，若其其它条件不变，只将电源正负极对调，待弹簧稳定时，弹簧长度与对调前比较将变长 (选填变长”或变短”).。

黑龙江省大庆市2015年中考物理真题试题一、选择题（本大题共10小题，每小题4分，满分40分。

在每小题所给出的四个选项中，只有一项是符合题目要求的，请将正确选项的序号填涂在答题卡上）1．下列选项中，有关物理学家和他的主要贡献，正确的是（）A．首先发现电流的磁效应的科学家是法拉第B．首先发现电磁感应现象的科学家是奥斯特C．首先提出“物体的运动并不需要力来维持”的科学家是牛顿D．首先测定了热和机械功之间当量关系的科学家是焦耳2．在研究水滴下落规律的实验中，打开水龙头让水一滴一滴下落，并用频闪照相机每隔0.1s拍摄了同一水滴下落时的不同位置，如图所示，由图可知，水滴下落0.3s内的平均速度是（）A．150m/s B．15m/s C．1.5m/s D．0.15m/s3．下列数据中与实际情况不相符的是（）A．正常情况下，人的体温约为35℃B．成年人的步长大约为50cmC．功率为100W白炽灯正常工作1小时大约消耗0.1度电D．一个鸡蛋的质量大约为50g4．根据欧姆定律，下列说法中正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零5．通过对《多彩的光》的学习，以下物理现象中符合客观事实的是（）A．当物体位于凸透镜2倍焦距之外时，成缩小倒立的虚像B．雨后彩虹的形成原理是光的色散C．物体通过平面镜可以成正立等大的实像D．矫正近视眼需要佩戴凸透镜6．人们利用干冰进行人工降雨，干冰被“喷”入冷空气层，升华吸收大量热量，冷空气层中的水蒸气便会变成小冰晶，小冰晶逐渐变大后下落，在下落中遇到暖气流就会熔化形成雨。

水蒸气变成小冰晶的过程中发生的物态变化是（）A．升华 B．凝华C．液化 D．凝固7．如图是一种可测定油箱内油面高度的装置，R′是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化。

电生磁1、小芳小组在探究“通电螺线管的磁场”实验中，设计了如图所示电路。

（1）实验中可通过观察判断通电螺线管的磁极；（2）如图所示，开关S1、S2闭合时，标出通电螺线管周围小磁针的北极，并划出通电螺线管周围的磁感线（画3条即可）；（3）将滑动变阻器的滑片P适当的向右滑动后，通过通电螺线管的电流变，通电螺线管周围的磁场（填“增强”、“不变”或“减弱”）；（4）实验中，她将开关S1从1换到3，S2从4换到2时，看到的现象是，这说明了；（5）实验中，她将开关S1接到3，S2接到4时，小磁针的北极将指向。

答案（1）小磁针北极的指向/南极指向（2）3分（3）变大增强（4）小磁针的指向改变通电螺线管周围的磁场方向与通过的电流方向有关（5）北方2、图3是一种温度自动报警器的原理图。

制作水银温度计时，在玻璃管中封入一段金属丝，电源两极分别与水银和金属丝相连，当温度达到金属丝下端所指的温度时（）A．衔铁被吸引，电铃发出报警声B．衔铁被排斥，电铃发出报警声C．衔铁被吸引，电铃停止发出报警声D．衔铁被排斥，电铃停止发出报警声答案 A3、要求闭合开关后，图4中甲乙两个通电螺线管相互吸引，请画出乙螺线管线圈的绕法答案如右图所示4、为探究两个通电螺线管之间的磁场方向，把小磁针放在图6丙所示9个点的位置上方。

记录小磁针在各位置上的指向如图丁所示。

请画出两通电螺线管之间的磁感线和导线的电流方向（画出三条磁感线，小磁针涂黑的一端为N极）。

答案如下图5、实验室有一个旧的直流电源，其输出端的符号模糊不清，无法分辨正负极．小明设计了下面的判断电源两极的方法．在桌面上放一个小磁针，在磁针东面放一个螺线管，如图所示．闭合开关后，磁针指南的一端向东偏转．下述判断正确的是A．电源A端是正极，在电源外部电流由A流向BB．电源A端是正极，在电源外部电流由B流向AC．电源B端是正极，在电源外部电流由A流向BD．电源B端是正极，在电源外部电流由B流向A答案 D6、请在图中画出通电螺线管的绕法及磁感线的方向。

【物理】大庆市物理电与磁专项综合练习题（含答案解析）一、选择题1．如图所示电路中，闭合开关，向某一方向移动滑动变阻器的滑片时，弹簧测力计的示数增大，则（）A. 螺线管上端是S极，滑片P向左移动B. 螺线管上端是S极，滑片P向右移动C. 螺线管上端是N极，滑片P向左移动D. 螺线管上端是N极，滑片P向右移动【答案】C【解析】【解答】解：（1）由图可知，开关闭合后，由安培定则可知，螺线管上端是N 极，滑动变阻器的滑片向左移动时，滑动变阻器连入电路中的电阻变小，则电路中的电流变大，通电螺线管的磁性变强．（2）通电螺线管的磁性变强，对铁块的吸引力变大，弹簧测力计的示数就变大．故选项ABD错误，C正确．故选C．【分析】（1）影响通电螺线管磁性强弱的因素有：电流的大小、线圈的匝数，线圈的匝数一定，电流越大，磁性越强；（2）电磁铁对铁块的吸引力变大时，弹簧测力计的示数变大，吸引了变小时，弹簧测力计的示数变小．2．有一小磁针静止在通电螺线管上方，如图所示，则通电螺线管（）A. 左侧为N极，a端为正极B. 左侧为S极，a端为正极C. 左侧为N极，b端为正极D. 左侧为S极，b端为正极【答案】 C【解析】【解答】解：由于小磁针静止时，其左端为S极，右端为N极，根据磁极间的作用规律可知，螺线管的右端为S极，左端为N极。

根据螺线管的N、S极和螺线管的线圈绕向。

利用安培定则可以确定电流是从螺线管的右端流入左端流出。

由于电流是从电源的正极流出，经过外电路回到电源负极。

所以可以确定电源的右端为正极，左端为负极。

故答案为：C。

【分析】根据磁极间的作用规律可知螺线管的磁极，再利用安培定则可知电流方向.3．如图所示，闭合开关，导体M就会运动起来，下列说法正确的是（）A. 发电机是利用这一原理工作的B. 在此过程中，机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向，可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时，导体中有电流通过，导线会动，说明通电导体在磁场中受力的作用，C符合题意。

电流和电路1、如图所示，将导体接到电路的A、B之间时，导体与灯泡是（填“串联”或“并联”）的。

如果将不同的导体分别接到A、B之间，闭合开关，可通过观察和比较来判断不同导体电阻的大小。

若两个导体的电阻差异不大，则可以用表替换灯泡做进一步的判断。

答案串联；灯泡亮暗；电流2、如图所示的电路中，开关S闭合，灯L1、L2均不亮，某同学用一根导线去查找电路故障，当他用导线连接L1两端时，两灯仍不亮；当导线连接L2两端时，L1亮、L2不亮。

由此可以判断（）A．灯L1断路 B．灯L2断路C．灯L1短路 D．灯L2短路答案 B详解：闭合开关时两灯均不亮，说明电路中应有断路存在，或是两灯均短路；用导线接L1两端时，两灯仍不亮说明开关或灯L2可能存在断路；而用导线接L2两端时，L2不亮而L1亮说明电路导通，即L1及开关应是正常的，同时也不可能为两灯同时短路，故只能为L2发生了断路。

3、如图所示，是小敏同学在某次实验探究中连接的电路。

开关S2控制的是灯，电流表测量的是的电流。

答案L2；干路详解：从电路图中可以看出，开关S2与L2串联，因此S2控制L2，电流表在干路中，因此测量了干路中的电流。

4、小宇同学利用身边的器材做了以下两个小实验：（1）小宇把口香糖包装铝纸剪成中间细两端宽的铝纸条，铝纸条两端的铝面直接接触电池的正负极，很快发现铝纸条中间处开始冒烟，起火苗，如图1所示．这是因为铝具有性，铝纸条中间最细处的电阻较，把它的两端直接接入电池正负极，造成短路，电流很，迅速发热使温度达到纸的着火点而燃烧起来．（2）小宇拿出两根塑料吸管A、B，把A放在瓶盖上，B用纸巾摩擦后靠近A，如图2所示，发现A被吸引而转动，这是由于B摩擦起电后；若A也用纸巾摩擦过，则发现A被排斥而转动，这是由于．答案解：（1）因为铝属于金属，因此具有导电性，铝纸条两端的铝面直接接触电池的正负极，铝纸条中间最细处的电阻较大，形成了电源短路，此时电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧．（2）塑料吸管B与纸巾摩擦产生电荷，因此B能吸引吸管A；如果吸管A也与纸巾摩擦，那么就会和吸管B排斥，这是因为同种电荷相互排斥的原因．故答案为：（1）导电；大；大；（2）可以吸引轻小物体；同种电荷互相排斥．5、如图所示，电源电压一定。

电功率1、如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V．若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（）A．R1和R2的阻值之比是1：2 B．R1的阻值是20ΩC．电压表示数仍是6V D．R2消耗的功率为0.4W 答案 A2、如图是额定电压220 V、额定功率8.8W的LED灯，该灯的额定电流为 A．若它每天正常发光5h，一个月（30天）消耗的电能是kW·h．与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯只需要白炽灯10%的电能，则这个LED灯与功率为W的白炽灯亮度相当．答案 0.04 1.32 883、如图所示，电源电压恒定，R1=20Ω．闭合开关S，断开开关S1，电流表示数是0.3A；若再闭合S1，发现电流表示数变化了0.2A，则电源电压为V，R2的阻值为Ω．控制开关的通断，该电路中消耗的最大功率为 W，最小功率为W．答案 6 30 3 04、如图甲是小灯泡L的U-I图像，其额定电压为5V，现把该小灯泡接入如图乙所示的电路中，闭合开关S时电压表示数为3V，已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω1A”．根据以上信息计算出四个物理量：①电源电压为6V；②小灯泡的额定功率为3W；③小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω；④小灯泡正常发光时，滑动变阻器消耗的电功率为0.6W．其中计算正确的一组是（）A．①②③B．②③④C．①②④D．①③④答案 C5、如图是某一温度下两个电路元件甲和乙的I- U关系图，将甲、乙两元件并联接入电源两端，测得其消耗的电功率之比为3：1，则电源电压为______V，元件甲的电阻为______Ώ，元件乙的电功率为______．若把它们串联在3V的电路中，此时电路中的电功率是______．答案 1.5 5 0.15 0.6W6、某同学在做电学实验时，连成的电路如图所示，已知他所使用的电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R2的最大阻值为40Ω，定值电阻R1为20Ω，电源电压为6V且保持不变．S闭合后，在实验操作正确的情况下，下列说法正确的是（）A．滑片向右移动时，电流表示数变小，电压表示数变大B．电压表的最小示数是2V，电流表最大示数为0.2AC．滑动变阻器消耗的最小电功率为0.4WD．滑动变阻器的变化范围为10Ω～40Ω答案 C7、如图所示，电源电压为18V且保持不变，电压表的量程为0一15V，电流表的量程为0-0．6A,滑动变阻器的最大阻值100Ω，小灯泡L标有“6V3W”字样，闭合开关S,当灯泡正常发光时，滑动变阻器的功率为 W，若灯泡的电阻不变。
