《20.2电生磁》专题练习题(可编辑修改word版)

《电生磁》选择题：1、关于电磁铁，下列说法中正确的是 ( )(A)电磁铁的磁性强弱跟通过它的电流强弱无关(B)通过电磁铁的电流方向改变，其磁性强弱也随之改变(C)在同一个电磁铁中加铜芯时比加铁芯时的磁性弱(D)相同形状的电磁铁的磁性强弱跟线圈匝数无关2、要增强通电螺线管的磁性，下列方法中可以采用的是( )(A)改变电流方向 (B)减少螺线管的匝数(C)在螺线管内插入铁芯 (D)减小电流3、要减弱电磁铁的磁性，可以（）A、减小电流B、增加线圈匝数C、增大电流D、改变电流方向4、如图所示的电路，当滑动变阻器的滑片向左移动时，电磁铁的磁性将（）A、变强B、变弱C、不变D、无法判断5、某同学在一个空心纸筒上绕了一些漆包线，为了使导线通电后的磁性明显增强，可采用的办法是（）A、拆去若干导线圈，使所绕导线的电阻减小B、在空心纸筒内部放入一个适当粗的铁芯C、再多绕些导线，并在纸筒内放入一铜芯D、只要在纸筒内放入一种金属就可以1.世界上第一个证实电与磁之间联系的物理事实是（）A.磁现象B.地磁场的发现C.磁化现象D.奥斯特实验2.自然界中存在两种电荷，即_____电荷和______电荷，同种电荷相互_____，异种电荷相互_____；磁体有极即______极和_____极，同名磁极相互_________，异名磁极相互________。

这些相似性说明电和磁有一定_________。

3.图是研究通电螺线管磁场的实验电路。

合上开关后，若小磁针停在如图所示的位置，那么电源的_________端为正极，要使通电螺线管的磁场减弱，变阻器的滑片应移到图示位置的_________边（填“左”或“右”）。

4.为使图中通电螺线管附近小磁针的指向如图所示，试在图中画出通电螺线管的绕法。

1.图上右中的两个线圈，套在一根光滑的玻璃管上。

导线柔软，可自由滑动。

开关S 闭合后，则A.两线圈左右分开B.两线圈向中间靠拢C.两线圈静止不动D.两线圈先左右分开，然后向中间靠拢2.电磁铁里面插入的铁芯必须（ ）A.易被磁化B.不易被磁化C.磁性保持时间长D.磁性保持时间短3.在下图中，有条形磁铁和电磁铁，虚线表示磁感线，磁极甲、乙、丙、丁的极性依次是（ ）A.S 、N 、S 、SB.N 、N 、S 、NC.S 、S 、N 、ND.N 、S 、N 、N4.如图所示的实验名称是____________，观察、比较图中所示的现象，你可以得到的结论__。

九年级物理?电生磁?测试题一、选择题1．如下列图的通电螺线管周围的小磁针，指向正确的选项是〔〕答案：A2．以下因素中会影响通电螺线管磁性强弱的是〔〕A．电流的方向B．线圈的绕向C．线圈的匝数D．铁屑的多少答案：C．如下列图，甲、乙为条形磁体，中间是通电螺线管，虚线是表示磁极间磁场分布情况的磁感线。

那么可以判断图中A、B、C、D四个磁极依次是〔〕A．N、S、N、N B．S、N、S、S C．S、S、N、SD．N、N、S、N 答案：C4．为了判别蓄电池的正负极〔标记已经模糊不清〕，手边有以下器材，其中可以进行判别的是〔〕A．小灯泡、变阻器B．条形磁体、铁屑C．螺线管、标有磁极的磁针D．螺线管、铁屑答案：C5．如下列图，当开关闭合时，小磁针静止，以下说法正确的选项是〔〕1A．通电螺线管的A端为S极B．电源的C极是正极C．滑动变阻器的滑片P向左移，小磁针N极的位置将与现在位置相反D．把电源正负极的位置交换，小磁针N极的位置将与现在位置相反答案：D6．如下列图，为使滑动变阻器的滑片P向右移动时，通电螺线管对条形磁铁的斥力变大，那么电源和变阻器接人电路的方式可以是〔〕A．G接F，E接B，D接H B．G接F，E接A，D接HC．G接E，F接B，D接H D．G接E，F接A，D接H答案：C7．如下列图，开关S由触点a转动到触点b时，通电螺线管的磁性强弱及弹簧测力计示数变化情况是〔〕A．增强，弹簧测力计示数变大2B．增强，弹簧测力计示数变小C．减弱，弹簧测力计示数变大D．减弱，弹簧测力计示数变小答案：D8．如下列图，关于小磁针的转动方向，以下说法中正确的选项是〔〕A．小磁针N垂直于纸面向外转B．小磁针N垂直于纸面向里转C．小磁针静止不动D．无法确定答案：B．探究通电螺线管的磁场形状时，采用了观察细铁屑分布来研究磁场的方法，以下探究研究中，运用方法与此类似的是〔〕A．在研究电流与电压关系时，要控制导体的电阻一定B．可以利用磁感线来形象的表示磁场C．在探究影响动能大小因素的实验中，通过木块被推动距离，比较小车动能大小D．通过水流的形成来认识电流的形成。

20.2 电生磁1．下列各图中,小磁针静止时N极指向正确的是A B C D2．如图所示,电磁铁P和Q通电后A．P的右端是N极,Q的左端是S极,它们相互吸引B．P的右端是S极,Q的左端是S极,它们相互排斥C．P的右端是N极,Q的左端是N极,它们相互排斥D．P的右端是S极,Q的左端是N极,它们相互吸引3．丹麦物理学家奥斯特首先通过实验发现电流周围存在磁场。

如图所示,我们实验时要在通电直导线下方放一个A．螺线管 B．U形磁铁 C．小磁针 D．电流表4．如图所示是判定通电螺线管的极性跟电流方向关系的示意图,下面理解正确的是A．大拇指所指的方向是电流方向B．大拇指所指的方向是通电螺线管的南极C．大拇指所指的方向是通电螺线管的北极D．通电螺线管的极性与管中电流方向无关5．如图所示为条形磁铁和电磁铁,虚线表示磁感线,则甲、乙、丙、丁的极性依次是A．S、N、S、S B．N、N、S、NC．S、S、N、N D．N、S、N、N6．老师做了如图的演示实验,同学们根据实验现象得出了如下结论,其中不正确的是：A．甲、乙两次实验表明通电导线周围存在磁场B．甲、丙两次实验表明磁场对电流有力的作用C．甲、乙两次实验表明通电导线周围的磁场方向跟电流方向有关D．甲、乙、丙三次实验可以验证电流的磁效应7．通电螺线管的N、S极如图所示,由此可判断电流是从＿＿＿＿（选填a或b）端流入螺线管的。

8．如图所示,当电源开关接通后,会发现小磁针的北极向＿＿＿（填“左”或“右”）偏转,这说明通电螺线管周围存在＿＿＿；同时发现可移动的A、B两螺线管相互＿＿＿（填“靠近”或“远离”）．9．1820年,丹麦科学家奥斯特在课堂上做实验时偶然发现：当导线中通过电流时,它旁边的磁针发生了偏转,他进而继续研究,终于证实了电流周围存在＿＿＿,在世界上第一个发现了电和磁之间的联系。

如果把导线绕在圆筒上做成螺线管,通电时磁场就会变强,通电螺线管的极性与螺线管中的＿＿＿＿方向有关。

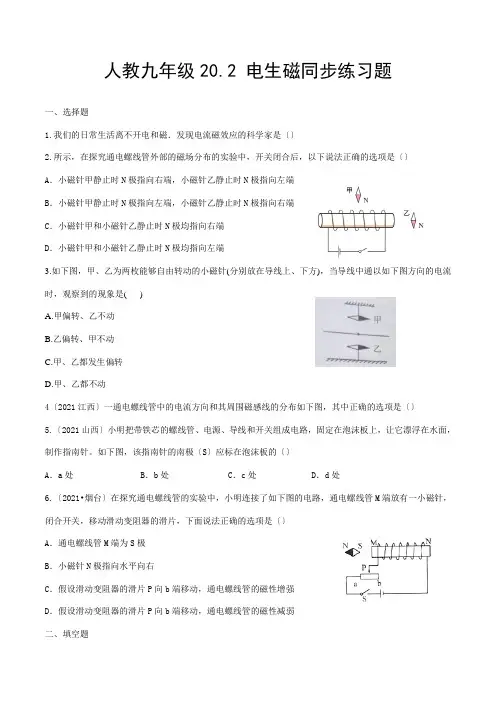

人教九年级20.2 电生磁同步练习题一、选择题1.我们的日常生活离不开电和磁．发现电流磁效应的科学家是〔〕2.所示，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，以下说法正确的选项是〔〕A．小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端B．小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端C．小磁针甲和小磁针乙静止时N极均指向右端D．小磁针甲和小磁针乙静止时N极均指向左端3.如下图，甲、乙为两枚能够自由转动的小磁针(分别放在导线上、下方)，当导线中通以如下图方向的电流时，观察到的现象是( )A.甲偏转、乙不动B.乙偏转、甲不动C.甲、乙都发生偏转D.甲、乙都不动4〔2021江西〕一通电螺线管中的电流方向和其周围磁感线的分布如下图，其中正确的选项是〔〕5.〔2021山西〕小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水面，制作指南针。

如下图，该指南针的南极〔S〕应标在泡沫板的〔〕A．a处B．b处C．c处D．d处6.〔2021•烟台〕在探究通电螺线管的实验中，小明连接了如下图的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的选项是〔〕A．通电螺线管M端为S极B．小磁针N极指向水平向右C．假设滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强D．假设滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱二、填空题7.1820年，丹麦科学家奥斯特在课堂上做实验时偶然发现：当导线中通过电流时，它旁边的磁针发生了偏转，他进而继续研究，终于证实了电流周围存在_______，在世界上第一个发现了电和磁之间的联系。

如果把导线绕在圆筒上做成螺线管，通电时磁场就会变强，通电螺线管的极性与螺线管中的_______方向有关。

8.闭合开关S后，小磁针静止时北极的指向如下图，那么螺线管左端是______极〔选填“N〞或“S〞〕，电源左端是_______极〔选填“正〞或“负〞〕。

人教版九年级物理20.2电生磁同步练习有答案姓名：__________ 班级：__________一、单选题（共10题）1.下面哪一位科学家的发现，首次揭示了电与磁之间的联系（）A. 法拉第B. 焦耳C. 奥斯持D. 安培2.通电螺线管的极性决定于( )A. 螺线管线圈的匝数B. 螺线管中有无铁芯C. 螺线管中的电流大小D. 螺线管中电流方向3.如图所示为四位同学判断通电螺线管极性时的做法，其中正确的是( )A. B. C. D.4.如图是奥斯特实验的示意图，有关分析正确的是( )A. 通电导线周围磁场方向由小磁针的指向决定B. 发生偏转的小磁针受到磁场力的作用C. 移去小磁针后的通电导线周围不存在磁场D. 通电导线周围的磁场方向与电流方向无关5.在探究“通电螺线管外部磁场分布”的实验中，开关断开时小磁针甲、乙的指向如图所示，当开关闭合时，通电螺线管有磁性，则下列说法正确的是（）A. 小磁针甲偏转，小磁针乙不偏转B. 小磁针乙偏转，小磁针甲不偏转C. 小磁针甲、乙均偏转D. 滑动变阻器滑片P从右向左滑动时，通电螺线管和磁性逐渐增强6.1820年，安培在科学院的例会上做了一个小实验，引起了到会科学家的兴趣．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是（）A. 通电螺线管仍保持原位置静止B. 通电螺线管转动，但最后又回到原位置C. 通电螺线管转动，直至A指向北，B指向南D. 通电螺线管能在任意位置静止7.下列各图中，小磁针静止时N极指向正确的是（）A. B. C. D.8.一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是( )A. B. C. D.9.如图所示，C为条形磁铁，D为铁棒，下列说法正确的是( )A. 若B为电源负极，则C被排斥，D被吸引B. 若B为电源负极，则D都被排斥C. 若A为电源负极，则C被排斥，D被吸引D. 若A为电源负极，则10.在如图所示的电路中，根据小磁针静止时的指向可知（）A. a端是通电螺线管的N极，c端是电源正极B. b端是通电螺线管的N极，d端是电源正极C. a端是通电螺线管的N极，c端是电源负极D. b端是通电螺线管的N极，d端是电源负极二、填空题（共5题）11.如图是奥斯特曾经做过的实验，观察比较甲、乙两图，可得实验结论是________；观察比较甲、丙两图，可得实验结论是电流产生的磁场的方向跟________有关；如果拿开小磁针，接通电源时，导线周围________(填“有”或“没有”)磁场.12.如图是“探究通电螺线管周围磁场分布”的实验，通电后观察小磁针的指向和铁屑的排列情况；实验结果表明，通电螺线管外部磁场与________的磁场相似；通电螺线管的两端相当于磁体的两个________.13.小磁针静止时的指向如图所示，由此可以判定螺线管的A端是________极(选填“N”或“S”)，接线柱a连接的是电源________极(选填“正”或“负”)。

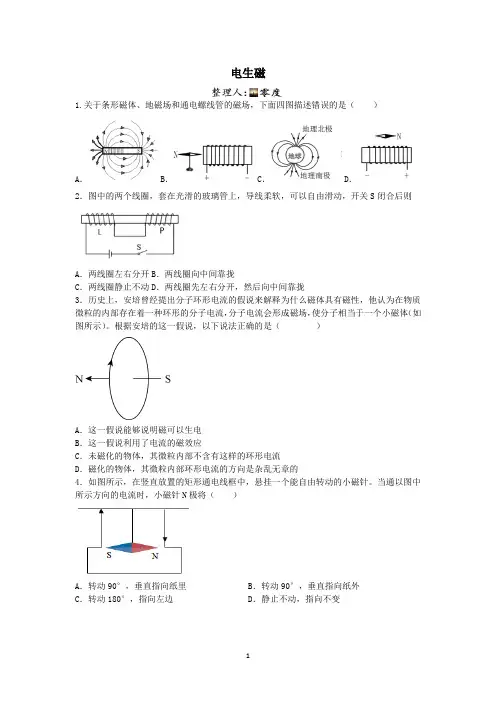

电生磁1.关于条形磁体、地磁场和通电螺线管的磁场，下面四图描述错误的是（）A．B．C．D．2．图中的两个线圈，套在光滑的玻璃管上，导线柔软，可以自由滑动，开关S闭合后则A．两线圈左右分开B．两线圈向中间靠拢C．两线圈静止不动D．两线圈先左右分开，然后向中间靠拢3．历史上，安培曾经提出分子环形电流的假说来解释为什么磁体具有磁性，他认为在物质微粒的内部存在着一种环形的分子电流，分子电流会形成磁场，使分子相当于一个小磁体（如图所示）。

根据安培的这一假说，以下说法正确的是（）A．这一假说能够说明磁可以生电B．这一假说利用了电流的磁效应C．未磁化的物体，其微粒内部不含有这样的环形电流D．磁化的物体，其微粒内部环形电流的方向是杂乱无章的4．如图所示，在竖直放置的矩形通电线框中，悬挂一个能自由转动的小磁针。

当通以图中所示方向的电流时，小磁针N极将（）A．转动90°，垂直指向纸里B．转动90°，垂直指向纸外C．转动180°，指向左边D．静止不动，指向不变5．如图所示，在一通电环形线圈内放一小磁针，小磁针的指向是（）A．N极垂直纸面指向纸内B．N极垂直纸面指向纸外C．N极指向右D．N极指向左6.根据通电螺线管周围存在磁场(如图所示)的实验事实，某同学对地磁场产生的原因提出了一个假说：地磁场是由绕地球的环形电流引起的。

下图中符合他假说的模型是（）A．电流沿纬线由东向西B．电流沿纬线由西向东C．电流沿经线由北向南D．电流沿经线由南向北7.按如图电路进行实验，每次总观察到电磁铁A吸引大头针的数目比电磁铁B多。

此现象说明影响电磁铁磁性强弱的一个因素是（）A．电流大小B．线圈匝数C．电流方向D．电磁铁极性8.如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上。

下列判断正确的是（）A．条形磁铁受到电磁铁对其向左的作用力B．条形磁铁受到桌面对其向左的摩擦力C．将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变D．若只改变电源的正负极，条形磁铁受到的摩擦力变大9．弹簧下悬挂一条形磁铁，磁铁下方有一通电螺线管，如图所示，为了使磁铁能受到通电螺线管的吸引力，下列措施中可行的是A．减小线圈的匝数B．将电源的两极对调C．滑片P向右滑动D．滑片P向左滑动10.如图所示为条形磁铁和通电螺线管，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（）A．S、N、S、S B．N、N、S、NC．S、S、N、N D．N、S、N、N11.如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，此时会发生的现象是A．通电螺线管仍保持静止不动B．通电螺线管能在任意位置静止C．通电螺线管转动，直至A端指向南，B端指向北D．通电螺线管转动，直至B端指向南，A端指向北12．小磁针静止在通电螺线管内部，如图所示。

20.2 电生磁同步卷3一．选择题（共10小题）1．如图所示，在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是（）A．a、b B．b、c C．c、d D．a、d2．如图所示，闭合开关后，位于通电螺线管左右两侧的小磁针静止时其指向正确的是（）A．B．C．D．3．关于下列各图说法正确的是（）A．图①闭合开关，位于螺线管右侧小磁针的N极将向右偏转B．图②光从空气中斜射入水中，在交界面处，发生反射和折射时的光路都画的正确C．图③杠杆ABO在B处吊着物体如图位置平衡时，竖直向上的拉力F是过A点使杆平衡的最小作用力D．图④圆球挂在竖直光滑的墙壁上受三个力的作用，保持静止状态，三个力的示意图都画的正确4．关于如下四幅图的说法错误的是（）A．拇指所指的那端就是通电螺线管的N极B．地磁场的两极与地理的两极不重合C．奥斯特实验证实电流的周围存在着磁场D．司南之杓，投之于地，其柢指北5．电让我们的生活丰富多彩。

关于如图所示情景说法正确的是（）A．甲图中的通电螺线管，它的B端是螺线管的S极B．乙图中的手摇发电机，工作时把电能转化为机械能C．丙图中的插座，孔1没有连接火线或零线，完全无用D．丁图中的测电笔，在使用时手应接触测电笔尾部的金属体6．如图中有关磁的判断正确的是（）A．B．C．D．7．如图，当通电后敲击塑料板，观察到铁粉分布情况是（图中“”为导线穿过塑料板的位置）（）A．B．C．D．8．如图所示的四幅装置图中，可以用来演示奥斯特实验的是（）A．B．C．D．9．小磁针静止在螺线管的附近，闭合开关S时，通电螺线管磁感线方向如图所示，则下列判断正确的是（）A．通电螺线管的右端为N极B．电源的右端为正极C．小磁针一直保持静止D．小磁针N极逆时针转动10．图中所示的电源正负极、电流方向和通电螺线管N极三者关系正确的是（）A．B．C．D．二．填空题（共3小题）11．如图所示，A为均匀带正电的绝缘球体，当它绕着自己的轴做逆时针旋转（从上往下看）时，球左侧的小磁针N极将（选填“指向上方”或“指向下方”）。

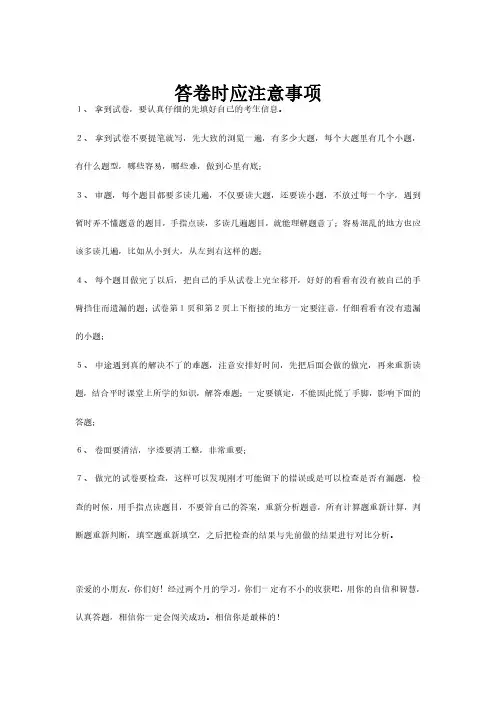

答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。

２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。

亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。

相信你是最棒的！课时练20.2电生磁一、选择题1．下面所做的验证性实验中，不正确的是()A．在圆盘上间隔涂上红、蓝、绿等色，旋转后圆盘呈白色，说明白光是由色光组成的B．在冷水、热水中各加入一滴墨水，发现热水变色快，说明分子热运动温度有关C．将磁体靠近通电的灯泡，发现灯丝抖动，说明通电导体在磁场中受到力的作用D．从滑梯上滑下时臀部有灼热感，说明热传递可以改变物体的内能2．关于电流的磁场，下列说法中正确的是（）A．导线中有电流通过，导体周围立即产生磁场B．导线中有电流通过，导体周围稍后产生磁场C．电流产生的磁场方向与电流方向相同D．将导线变成U形，通电后所产生的磁场的磁感线分布与U形磁铁相似3．关于如图所示的电磁现象，下列表述中正确的是A．甲图中的实验说明磁极间的相互作用，同名磁极相互吸引B．乙图中的实验可以用来说明发电机的工作原理C．丙图中的电铃工作时，是利用了电流的磁效应D．丁图中可以根据铁屑在磁体周围的分布情况判断该磁体周围各点的磁场方向4．如图所示，下列关于物理实验表述正确的是（）A．图甲，地理的两极和地磁场的两极并不重合的现象是我国宋代学者沈括最早发现的B．图乙实验揭示了电流的周围存在磁场，应用电动机C．图丙实验揭示了通电导体在磁场中受力运动，应用发电机D．图丁实验电源的左端是正极，小磁针A端是S极5．如图所示的通电螺线管右侧放了一个可自由转动的小磁针，下列说法正确的是()A．小磁针左端为N极B．通电螺线管的左端为N极C．将电源正负极对调后螺线管南北极也对调D．在螺线管所在电路中串联一个电阻后螺线管的磁性增强6．在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管A端放有一小磁针，闭合开关，移动滑动变阻器的滑片。

《20.2电生磁》专题练习题知识点回顾：1、奥斯特实验证明：通电导线周围存在。

2、磁场的方向与的方向有关。

3、电流的磁效应：通电导线的周围存在与的方向有关的，这种现象叫做电流的效应。

3、把导线绕在圆筒上，做成螺线管，也叫线圈，在通电情况下会产生。

通电螺线管的磁场相当于磁体的磁场，通电螺线管的两端相当于条形磁体的两个。

其两端的极性跟方向有关，电流方向与磁极间的关系可由定则来判断。

4、安培定则：用手握螺线管，让弯向螺线管中方向，则指所指的那端就是螺线管的极（N极）。

专题练习：一、选择题1、第一位发现电流磁效应的科学家是( )A. 奥斯特B. 赫兹C. 麦克斯韦D. 法拉第2.如右图所示,小华把一个螺线管沿东西方向水平悬挂起来,然后给导线通电,他能够看到的现象是:通电螺线管( )A. 转动后停在任意位置B. 转动后停在南北方向上C. 不停地转动下去D. 仍保持在原来位置上3. 如右图所示,甲、乙为条形磁体,中间是一个电磁铁,虚线是表示磁极间磁场分布情况的磁感线。

则可以判断图中A、B、C、D四个磁极依次是( )A. S、N、S、SB. N、S、N、NC. N、N、S、ND. S、S、N、S4. 如右图所示电路,将S闭合后,下列说法正确的是()A. 电磁铁左端为N极B. 向左移动滑片P,电磁铁磁性减弱C. 小磁针静止时,A端为N极D. 小磁针静止时,B端为N极5.小文制作了一个通电螺线管，他开关S闭合后,小磁针静止时的指向如右图所示。

由此可知( )A. a端是通电螺线管的N极,c端是电源负极B. a端是通电螺线管的N极,c端是电源正极C. b端是通电螺线管的N极,d端是电源负极D. b端是通电螺线管的N极,d端是电源正极6. 下图中对于通电螺线管极性的标注正确的是 ( )A. B. C. D.7. 如右图所示为实验室内一台非铁性物质制成的天平，小虎在天平左盘中的A是一铁块，B 是电磁铁。

未通电时天平平衡，给B通以图示方向的电流(a端接电源正极，b端接电源负极)，调节线圈中电流的大小，使电磁铁对铁块A的吸引力大于铁块受到的重力，铁块A被吸起。

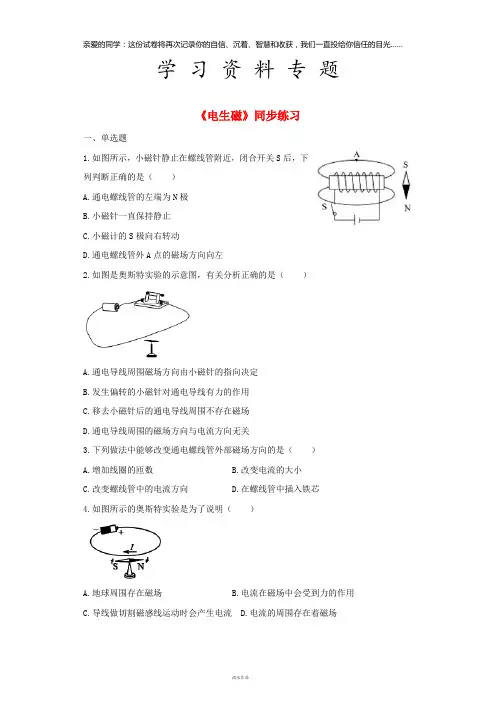

亲爱的同学：这份试卷将再次记录你的自信、沉着、智慧和收获，我们一直投给你信任的目光……学习资料专题《电生磁》同步练习一、单选题1.如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是（）A.通电螺线管的左端为N极B.小磁针一直保持静止C.小磁计的S极向右转动D.通电螺线管外A点的磁场方向向左2.如图是奥斯特实验的示意图，有关分析正确的是（）A.通电导线周围磁场方向由小磁针的指向决定B.发生偏转的小磁针对通电导线有力的作用C.移去小磁针后的通电导线周围不存在磁场D.通电导线周围的磁场方向与电流方向无关3.下列做法中能够改变通电螺线管外部磁场方向的是（）A.增加线圈的匝数B.改变电流的大小C.改变螺线管中的电流方向D.在螺线管中插入铁芯4.如图所示的奥斯特实验是为了说明（）A.地球周围存在磁场B.电流在磁场中会受到力的作用C.导线做切割磁感线运动时会产生电流D.电流的周围存在着磁场5.如图所示，按小磁针的指向标注的螺线管的极性和电源的正负极均正确的是（）A. B. C. D.6.有一环形电流，相当于一匝线圈．当电流从A端流入B端流出时，原本如图所示位置静止的小磁针会（）A.水平转动至N极指向纸内B.水平转动至S极指向纸内C.顺时针转动90度至竖直位置D.逆时针转动90度至竖直位置7.在探究“通电螺线管外部磁场分布”的实验中，开关断开时小磁针甲、乙的指向如图所示，当开关闭合时，通电螺线管有磁性，则下列说法正确的是（）A.小磁针甲偏转，小磁针乙不偏转B.小磁针乙偏转，小磁针甲不偏转C.小磁针甲、乙均偏转D.滑动变阻器滑片P从右向左滑动时，通电螺线管和磁性逐渐增强8.世界上第一个发现电和磁有联系的科学家是（）A.奥斯特B.法拉第C.沈括D.欧姆9.开关S闭合后，小磁针静止时的指向如图所示，由此可知（）A.a端是通电螺线管的N极，c端是电源正极B.b端是通电螺线管的N极，d端是电源正极C.b端是通电螺线管的N极，d端是电源负极D.a端是通电螺线管的N极，c端是电源负极二、多选题10.下列说法正确的是（）A.通电螺线管外部的磁场和条形磁体的磁场相似B.通电螺线管两端相当于条形磁体的两个磁极C.通电螺线管中的电流方向改变时，其两端的极性不改变D.通电螺线管中的电流大小改变时，其两端的极性不改变11.如图所示的通电螺线管中，螺线管的左端是N极的是（）A. B.C. D.12.下列实验中用来研究电流产生磁场的是（）A. B. C. D.13.小张同学在一个通电螺线管的周围添画上一些小磁针以表示该处的磁感线方向，如图所示，其中小磁针涂黑的是N极，其中画正确的小磁针为（）A.aB.bC.cD.d三、实验探究题14.用如图甲、乙所示的装置，分别探究“通电螺线管外部磁场的分布”和“电磁感应现象”．（1）在图甲中，闭合开关后，通电螺线管的右端为 ______ 极．（选填“N”或“S”）（2）在图甲实验过程中，将电源正负极对调，发现小磁针的偏转方向发生改变．这样操作是为了探究通电螺线管外部磁场方向和 ______ 有关．（3）图乙中，闭合电路中的一部分导体AB静止不动，当磁体左右运动时，灵敏电流计的指针 ______ （选填“会”或“不会”）偏转．这说明闭合电路的部分导体在磁场中做 ______ 运动时，导体中会产生感应电流．四、作图题15.请在图中标出通电螺线管的N极以及静止在P点的小磁针N极的指向（用“→”表示）．16.请在图中虚线框内标出电源左端的极性（“+”或“-”）和静止小磁针的N极；人教版物理九年级第二十章第2节《电生磁》同步练习答案和解析【答案】1.D2.B3.C4.D5.C6.A7.B8.B 9.B 10.ABD 11.BC 12.AC 13.ABD14.N；电流方向；会；切割磁感线15.解：如图，电源的左端是正极，说明电流从螺线管的左端流出、右端流入，根据安培定则知，螺线管的右端是N极，左端是S极；根据同名磁极相互排斥，异名磁极相互吸引，所以上面小磁针的左端是N极，右端是S极，即静止在P点的小磁针N极的指向向左，如下图所示．16.解：已知通电螺线管的左端为N极，右端为S极．根据右手螺旋定则，伸出右手，使右手大拇指指向通电螺线管的N极（左端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的左端流向右端的，所以电源的左端为正极，右端为负极．由磁极间的相互作用可知，小磁针的左端为N极，右端为S极．如图所示：【解析】1. 解：A、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N极，故A错误；BC、通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，则小磁计的S极向左转动，小磁针会逆时针旋转，故小磁针不会静止，故BC错误；D、在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，故D正确；故选D．（1）根据线圈的绕法和电流的方向，可以确定螺线管的NS极；（2）据磁感线的方向分析判断即可解决；（3）据磁体间的相互作用分析小磁针的运动方向．此题考查了通电螺线管的极性判断、磁场方向的判断、磁极间的作用规律等知识点，是一道综合题．2. 解：AD、通电导线周围磁场方向由电流的方向决定的，故AD错误；B、当将通电导体放在小磁针上方时，小磁针会发生偏转，说明了小磁针受到了力的作用，改变了运动状态，故B正确；C、该磁场与小磁针的有无无关，故移走小磁针后，该结论仍成立，故C错误；故选B．奥斯特电流的磁效应实验时，将通电导线放在小磁针上方时，小磁针会发生偏转，该实验证明了通电导体周围存在磁场．本题考查奥斯特的电流磁效应实验的现象及结论，要求学生熟练掌握．3. 解：由右手螺旋定则可知，螺线管的极性取决于线圈的绕向及电流方向，即改变任何一个因素，磁极的方向都会改变，但两个因素都改变，磁极的方向不变，且其方向与线圈的匝数、电流的大小及有无铁芯无关，故只有C符合题意，ABD不符合题意．故选C．解答本题应掌握通电螺线管极性的决定因素，由右手螺旋定则可知影响螺线管的极性的因素．线圈的匝数、电流的大小及有无铁芯可以影响通电螺线管磁性的强弱，但不会影响极性的方向．4. 解：奥斯特将通电导线放于小磁针上方时发现小磁针发生了偏转，说明了通电导线周围存在着磁场，即电流可以产生磁场，故D正确．故选D．要解决此题，需要掌握奥斯特实验，知道此实验证实了电流周围存在磁场．此题主要考查了电流的磁效应，即电流周围存在磁场．这个实验证实了电可以生磁，与电磁感应正好相反，要注意找出这两个实验的不同之处5. 解：A、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故A错误；B、已知电源下端为正极，由右手螺旋定则可知，螺线管的磁极上端为N、下端为S，小磁针的磁极为：上N、下S，故B错误；C、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左S、右N，小磁针的磁极为：左S、右N，故C正确；D、已知电源右端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故D错误；故选C．已知电源的正负极，由右手螺旋定则来判定通电螺线管的磁极，根据磁极间的相互作用，可判断出小磁针的磁极，此题主要考查对磁极间的相互作用以及右手螺旋定则的掌握情况．右手螺旋定则：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极．6. 解：闭合开关S后，环形导线中通有顺时针方向的电流，根据安培定则判断环形导线内部磁场向里，外部磁场向外，则小磁针的N极向里偏转．故选：A．闭合开关S后，环形导线中通有顺时针方向的电流，根据安培定则判断磁场方向．根据小磁针N极受力方向与磁场方向相同判断N极偏转方向．本题考查应用安培定则的能力．安培定则是判断电流方向与磁场方向两者关系的定则．7. 解：（1）由图可知电流从左端流向右端，则螺线管中电流应该是从左前方流入，右后方流出，故由右手螺旋定则可知，螺线管右端应为N极；因同名磁极相互排斥，异名磁极相互吸引，则甲小磁针S将向螺线管靠近，N极远离螺线管，故甲小磁针不转动；小磁针乙沿顺时针方向偏转，故AC错误；B正确．（2）滑动变阻器滑片P从右向左滑动时，滑动变阻器接入电阻增大，则由欧姆定律可得电路中电流减小，则通电螺线管的磁性将减弱．故D错误．故选B．由右手螺旋定则可得出螺线管的磁极，则由磁极间的相互作用可得出小磁针的转动方向；由滑片的移动可知滑动变阻器接入电阻的变化，则由欧姆定律可得出线圈中电流的变化，则可知螺线管磁性的变化．本题综合了电路知识及磁场的性质，考查了欧姆定律及磁极间的相互作用，是道好题．8. 解：A、1821年丹麦的物理学家奥斯特，做了著名的奥斯特实验，第一个发现电现象和磁现象之间有联系，故A不符合题意．B、1831年，英国物理学家法拉第发现了电磁感应现象，发现磁能产生电，故B不符合题意；C、我国宋代学者沈括发现了地理的南北极和地磁的南北极并不重合，这个发现比西方早了400多年，故C不符合题意；D、英国物理学家欧姆总结得出了欧姆定律，故D不符合题意．故选B．本题根据对初中物理中奥斯特、法拉第、沈括、欧姆这四位科学家的认识做出解答．此题出题的意图是为了让同学了解物理学史，让我们学习这些物理学家的刻苦钻研的精神．9. 解：由于小磁针静止时，其右端为S极，左端为N极，根据磁极间的作用规律可知，螺线管的b端为N极，a端为S极．根据螺线管的N、S极和螺线管的线圈绕向．利用安培定则可以确定电流是从螺线管的右端流入左端流出．由于电流是从电源的正极流出，经过外电路回到电源负极．所以可以确定d端为电源的正极，c端为负极．只有B选项正确．故选B．利用小磁针静止时的N、S极的方向确定了螺线管的N、S极，然后利用螺线管的绕向和磁极，根据安培定则再确定螺线管中电流方向，进一步确定电源的正负极．安培定则中共涉及三个方向：电流方向、磁场方向、线圈绕向，考查时告诉其中的两个方向，确定第三个．10. 解：A、通电螺线管外部的磁场和条形磁体外部的磁场相似．故A正确；B、螺线管的两端的磁性最强，相当于条形磁铁的两极．故B正确；C、通电螺线管两端的极性跟螺线管中电流的方向有关，因此通电螺线管中的电流方向改变时，其两端的极性改变，故C错误．D、通电螺线管两端的极性跟螺线管中电流的方向有关，与电流大小无关，因此通电螺线管中的电流大小改变时，其两端的极性不改变，故D正确．故选ABD．（1）条形磁体的两端是它的两个磁极，通电螺线管也有两端，它的两端也是两个磁极．（2）通电螺线管的磁场可由安培定则进行判定．故据安培定则的内容进行分析即可判断．此题考查了螺线管的磁场情况、安培定则的基础知识；此题的难点不大，属于对基础知识的识记性考查，在平时的学习中要强化对基础知识的记忆．11. 解：A、已知电流从右端流入，左端流出，右手握住螺线管，四指指向电流方向，则大拇指所指的方向右端为螺线管N极，故A错误；B、已知电流从左端流入，右端流出，右手握住螺线管，四指指向电流方向，则大拇指所指的方向左端为螺线管N极，故B正确；C、已知电流从右端流入，左端流出，右手握住螺线管，四指指向电流方向，则大拇指所指的方向左端为螺线管N极，故C正确；D、已知电流从左端流入，右端流出，右手握住螺线管，四指指向电流方向，则大拇指所指的方向右端为螺线管N极，故D错误；故选BC．已知电流方向，则由右手螺旋定则可知螺线管的磁极．右手螺旋定则内容为：右手握住螺线管，四指指向电流方向，则大拇指所指的方向为螺线管N极方向．在使用时要注意正确掌握右手的握法．12. 解：A、该题中是一个电磁铁，即通电后具有磁性，说明电流能产生磁场，故A正确；B、该电路中有电源，当闭合开关，磁场中的线圈会受力转动，故属于磁场对电流有力的作用造成的，故B错误；C、此图是奥斯特实验装置，即说明电能产生磁，故C正确；D、该电路中没有电源，即当风车在磁场中做切割磁感线转动时，电路中会产生电流，故该现象是电磁感应现象，故D错误；故选AC．电流具有磁效应，最早发现的是丹麦物理学家奥斯特，故据下面的各个选项分析即可判断．知道上述实验的原理是解决该题的关键，其中对于发电机和电动机原理的判断是非常重要的．13. 解：根据电源的正负极标出通电螺线管的电流方向从左边流入、从右边流出根据电流方向，利用安培定则判断螺线管的左端为N极、右端为S极；而同名磁极相互排斥、异名磁极相互吸引，可见小磁针abd的指向正确．故选ABD．首先根据电源的正负极判定电流方向，由电流方向根据安培则（用右手握住螺线管，让四指弯曲的方向与螺线管中的电流方向一致，则大拇指所指的那端就是通电螺线管的N 极）判断通电螺线管的磁极；根据磁极间的作用规律判断小磁针的指向是否正确．安培定则（右手螺旋定则）为考试中的重点及难点，应能做到熟练应用右手螺旋定则判断电流及磁极的关系．14. 解：（1）由图知：闭合开关，电流从螺线管右侧流入，从左侧流出．用右手握住螺线管，四指指向电流方向，则大拇指所指的方向即通电螺线管的右端为N极，另一端为S极．如下图所示：（2）改变电源的正负极后，螺线管中的电流方向发生了改变，小磁针的N极指向与原来相反，说明磁场的方向相反，由此可以确定，螺线管磁场的方向与电流方向有关．（3）闭合电路中的一部分导体左右运动时，在磁场中做切割磁感线的运动，导体中就会产生感应电流，灵敏电流计的指针会偏转．故答案为：（1）N；（2）电流方向；（3）会；切割磁感线．（1）闭合开关，明确电流的方向，由右手螺旋定则即可判断出通电螺线管的N、S极．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变；（3）产生感应电流同时具备三个条件：闭合电路、一部分导体、做切割磁感线运动．本题考查了右手螺旋定则，利用安培定则时，一定要用右手握住螺线管，四指指向电流方向，当电流流入的导线在螺线管背面时，手心在上；反之，手背在上．明确产生感应电流的条件是闭合电路的一部分导体，在磁场中做切割磁感线运，是此题判断的关键因素．15.知道通电螺线管的电流方向，根据安培定则判断螺线管的磁极；根据磁极间的作用判断小磁针的磁极．知道螺线管周围的磁体磁极、螺线管的磁极、磁感线、电流方向中的任意一个都可以判断另外几个．16.已知通电螺线管的磁极，根据右手定则判断出电流的方向确定出电源的正负极．再根据磁极间的相互作用确定小磁针的磁极，安培定则涉及三个方向：磁场方向；电流方向；线圈绕向．告诉其中的两个方向可以确定第三个方向．尚水作品。

20.2 电生磁（原卷版）考点1 通电直导线周围的磁场磁性会更加增强。

【典例1】（2022•崂山区一模）如图所示的奥斯特实验，下面的说法正确的是（）A．利用小磁针的转动显示电流的磁场，应用了等效法B．该实验证明了电流的磁场大小与电流的大小有关C．甲、丙两图的实验说明电流的磁场方向与电流的方向有关D．根据此实验原理可以制成发电机【典例2】（2021秋•头屯河区校级期末）最早发现通电导体周围存在磁场的物理学家是（）A．焦耳B．欧姆C．法拉第D．奥斯特典例分析＋变式训练考点直击【典例3】（2022•深圳模拟）如图所示是探究通电直导线周围磁场的实验装置。

（1）将一根导线AB架在静止的小磁针（选填“上方”、“下方”或“上方、下方均可”），并使直导线AB与小磁针（选填“平行”、“垂直”或“平行、垂直均可”），同时控制好距离，使实验效果更明显。

（2）当开关闭合时，导线下方的小磁针会发生偏转，说明通电导线周围存在磁场。

此时若移去小磁针，上述结论是否成立？（选填“成立”或“不成立”）【变式训练1】（2022春•瓯海区期中）关于磁体和磁场，以下说法中错误的是（）A．铁、铜、铝等金属材料都能够被磁化B．悬挂起来的小磁针静止时，小磁针的北极指向地理的北极附近C．磁体之间的相互作用力是通过磁场而发生的D．通电导体周围一定存在磁场【变式训练2】（2022•常熟市模拟）如图所示，把一根直导线平行放置在静止小磁针的正上方，当通有如图所示方向的电流时，小磁针N极垂直纸面向里偏转，关于此实验下列说法错误的是（）A．实验中的直导线必须放置在南北方向B．小磁针偏转不明显，可以增大导线中的电流C．当导线中电流方向改变时，小磁针N极垂直纸面向外偏转D．把小磁针从直导线下方移到直导线上方，小磁针N极偏转方向不变【变式训练3】（2022•宜春模拟）如图甲所示，小磁针的正上方放有一根通电直导线，小磁针的N极向纸外发生偏转，此现象说明通电直导线周围存在；若将两根通电直导线按如图乙所示放置，两根导线之间（选填“会”或“不会”）产生力的作用。

2024-2025学年专题20.2电生磁--九年级物理人教版含答案一、电流的磁效应奥斯特实验：如图所示，在静止的小磁针的上方拉一根与磁针平行的导线，给导线通电时，磁针会______，改变电流方向，重做实验，磁针会______偏转的方向。

这个实验叫______实验。

该现象在1820年被丹麦的物理学家______发现。

该现象说明：通电导体周围存在磁场，且磁场与______的方向有关。

学%……科网二、通电螺线管的磁场通电螺线管的磁场和____________的磁场相似。

其两端的极性跟______流方向有关，电流方向与磁极间的关系可由____________（右手螺旋定则）来判断。

三、安培定则安培定则（右手螺旋定则）：使用______手；四指握成拳头状，大拇指伸出；______表示电流方向，大拇指表示螺线管______（______极）的方向。

偏转改变奥斯特奥斯特电流条形磁铁电流安培定则右四指北极 N安培定则的应用应用安培定则时应注意一下三点：（1）决定通电螺线管两段极性的根本因素是通电螺线管中的电流的环绕方向，而不是通电螺线管导线的绕法和电源正、负极的接法。

当两个通电螺线管中的电流的环绕方向一致时，这两个通电螺线管两端的极性就相同。

（2）四指的环绕方向必须与通电螺线管中的电流的环绕的方向相同。

（3）N极和S极一定在通电螺线管的两极。

【例题】（2018·青岛校级期末）如图所示，在通电螺线管周围放甲、乙两个能自由旋转的小磁针，当小磁针最终静止时，两个小磁针的指向A．只有甲正确B．只有乙正确C．甲乙都不正确D．甲乙都正确参考答案：D1．如图所示的四个示意图，分别是用小磁针静止时“N”极的指向表示磁场方向，小磁针“涂黑”的一端为“N”极，其中对于磁场方向表示正确的是A．B．C．D．2．（2018·北大附中期末）关于电磁现象，下列说法中正确的是A．磁感线是磁体周围真实存在的B．磁场对放入其中的磁体一定有力的作用C．铜导线中有电流通过时，导线周围不会产生磁场D．放在磁场中的小磁针S极静止时的指向为该点的磁场方向3．根据图中磁感线的方向和小磁针的指向判断，下列磁现象错误的是A．B．C．D．4．（2018·北大附中期末）下列说法中正确的是A．用磁感线可以形象描述磁场B．如果导线中有电流通过，导线周围一定会产生磁场C．通电导体产生的磁场方向与通过该导体的电流方向无关D．地磁场的N极同地理北极重合5．在图所示的装置中，当闭合开关S时，弹簧测力计的示数A．变大B．变小C．不变D．无法确定6．（2018·北大附中期末）如图所示，标出了四个通电螺线管的N极和S极，其中正确的是A．B．C．D．7．（2018·北大附中期末）第一个发现电流磁效应的科学家是A．奥斯特B．法拉第C．安培D．沈括8．如图所示，在通电螺线管的周围放着能够自由转动的小磁针a、b、c、d，这四个磁针静止时，位置正确的是（小磁针黑色部分为N极）A．磁针a B．磁针b C．磁针d D．磁针a、c 9．（2018·怀柔一模）如图所示的四个示意图，分别是用小磁针静止时“N”极的指向表示磁场方向，小磁针“涂黑”的一端为“N”极，其中对于磁场方向表示正确的是A．B．C．D．10．如图所示，在竖直放置的矩形通电线框中，悬挂一个能自由转动的小磁针。

第2节电生磁知能演练提升能力提升1.如图所示,通电螺线管周围的小磁针静止时,小磁针指向不正确的是()A.aB.bC.cD.d2.如图所示,闭合开关后,A点磁场方向向左的是()3.如图所示,当闭合开关S后,通电螺线管Q端附近的小磁针N极转向Q端,则()A.通电螺线管的Q端为N极,电源a端为正极B.通电螺线管的Q端为N极,电源a端为负极C.通电螺线管的Q端为S极,电源a端为正极D.通电螺线管的Q端为S极,电源a端为负极4.(2017·山西中考)小明在一块有机玻璃板上安装了一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后轻敲玻璃板,铁屑的排列如图所示。

下列说法正确的是()A.图中P、Q两点相比,P点处的磁场较强B.若只改变螺线管中的电流方向,P、Q两点处的磁场会减弱C.若只改变螺线管中的电流方向,P、Q两点处的磁场方向会改变D.若只增大螺线管中的电流,P、Q两点处的磁场方向会改变5.如图所示,将一根导线弯成圆形,在其里面放置一个小磁针,通电后,小磁针的N极将()A.向纸里偏转B.向纸外偏转C.静止不动D.无法判断6.如图所示,两个线圈套在同一玻璃棒上,各自能自由滑动,S闭合时,这两个线圈将会()A.向左右分开B.向中间靠拢C.都静止不动D.先向左右分开,后向中间靠拢7.如图所示,闭合开关使螺线管通电,可以观察到左边弹簧,右边弹簧。

(均选填“伸长”“缩短”或“不变”)8.为了确定标示不清的铅蓄电池的正、负极,某同学将该电池和一螺线管相连,闭合开关S后,小磁针静止时的指向如图所示,由此可以判断a端是通电螺线管的极,c端是铅蓄电池的极。

9.下图为永磁体A和通电螺线管B之间的磁场分布。

请根据图中磁感线的方向标出永磁体A右端的磁极和螺线管B中电源的“+”“-”极。

10.根据已知的信息,绕制下列四幅图中的螺线管。

★11.如图所示,将一根直导线放在静止小磁针的正上方,并与小磁针平行。

接通电路后,观察到小磁针偏转。

第2节电生磁磁场学校：姓名：班级：考号：评卷人得分一、单选题( )A. 麦克斯韦B. 赫兹C. 奥斯特 D. 法拉第2. 1820年,安培在科学院的例会上做了一个小实验,引起与会科学家的极大兴趣。

如图所示,把螺线管沿东西方向水平悬挂起来,然后给导线通电,看到的现象是:通电螺线管( )A. 转动后停在任意位置B. 转动后停在南北方向上C. 不停地转动下去D. 仍保持在原来位置上3. 如图所示,甲、乙为条形磁体,中间是电磁铁,虚线是表示磁极间磁场分布情况的磁感线。

则可以判断图中A、B、C、D四个磁极依次是( )A. N、S、N、NB. S、N、S、SC. S、S、N、SD. N、N、S、N4. 如图所示电路,开关S闭合后,下列说法正确的是()A. 小磁针静止时,A端为N极B. 小磁针静止时,B端为N极C. 电磁铁左端为N极D. 向左移动滑片P,电磁铁磁性减弱5. 开关S闭合后,小磁针静止时的指向如图所示。

由此可知( )A. a端是通电螺线管的N极,c端是电源正极B. a端是通电螺线管的N极,c端是电源负极C. b端是通电螺线管的N极,d端是电源正极D. b端是通电螺线管的N极,d端是电源负极6. 对于通电螺线管极性的标注,下图中正确的是( )A. B. C. D.7. 如图所示为一台非铁性物质制成的天平。

天平左盘中的A是一铁块，B是电磁铁。

未通电时天平平衡，给B通以图示方向的电流(a端接电源正极，b端接电源负极)，调节线圈中电流的大小，使电磁铁对铁块A的吸引力大于铁块受到的重力，铁块A被吸起。

当铁块A向上加速运动的过程中，下列判断正确的是( )A. 电磁铁B的上端为S极，天平仍保持平衡B. 电磁铁B的上端为S极，天平右盘下降C. 电磁铁B的下端为N极，天平左盘下降D. 电磁铁B的下端为N极，无法判断天平的平衡状态8. 图中小磁针静止时指向正确的是( )A. B. C. D.9. 如图所示,是一根锰铜丝制成的软质弹簧,B是水银槽,槽内盛有水银,A的上端通过接线柱与电源相连,A的下端恰好与水银表面接触,开关S闭合时发生的现象是( )A. 弹簧伸长,灯持续发光B. 弹簧上下振动,灯忽亮忽灭C. 弹簧缩短,灯熄灭D. 弹簧静止不动,灯持续发光评卷人得分二、填空题10. 如图所示是小明探究电流磁效应的规律实验。

《电生磁》同步练习◆基础题1.通电导线周围存在与电流方向有关的磁场,这种现象叫做电流的____________2.如图所示,可以得出结论:通电导线周围存在___________;磁场方向与__________方向有关。

3,如图所示,当开关S闭合时,一磁针静止在螺线管附近,则则磁针的a端为___________极。

4.通电螺线管的N、S极如图所示,由此可判断电流是从___________(填“a”或“b”)端端流人螺线管的。

5.第一个发现电和磁有联系的人是丹麦的___________(填“奥斯特”“法拉第”或“安培”), 他通过实验表明通电导体的周围存在磁场。

根据图中小磁针静止时N极的指向,判断电极在如图电源的___________(填“左”或“右”)端。

◆能力题6.如图所示,在探究通电螺线管外部的磁场分布实验中,观察到小磁针指向正确的是( )7,如图所所示,电磁铁P和Q通通电后( )A.P的右端是N极,Q的左端是S极,它们相生吸引B.P的右端是S极, Q的左端是S极,它们相互排库C.P的右端是N极,Q的左端是N极,它们相互排斥D.P的右端是S极,Q的左端是N极,它们相互吸引8.如图所示,一螺线管的右端放着一颗可自由转动的小磁针,闭合开关S前小磁针处于静止,闭合开关S后,小磁针的N极将( )A.向左偏转B.向右偏转C.仍然静止D.无法判断(第8题图) (第9题图) (第10题图)9.如图所示,小磁针甲、乙处于静止状态。

根据标出的磁感线方向,可以判断出( )A.螺线管的左端为N极B.电源的左端为负极C.小磁针甲的右端为N极D.小磁针乙的右端为N极10.1820年,安培在科学院的例会上做了一个小实验,引起了到会科学家的兴趣。

如图所示,把螺线管沿东西方向水平悬挂起来,然后给导线通电,会发生的现象是( )A.通电螺线管仍保持原位置静止B.通电螺线管转动,但最后又回到原位置C.通电螺线管转动,直至A指向北,B指向南D.通电螺线管能在任意位置静止◆提升题11.如图所示,是小磁针静止时的指向,请标出通电螺线管的磁极和电源的的“+”“一”极。
