机械制图习题集答案最新版本

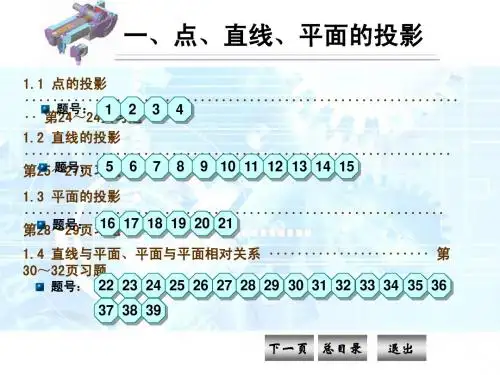

一、点、直线、平面的投影1.1 点的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第24～24页习题1.2 直线的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第25～27页习题1.3 平面的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第28～29页习题1.4 直线与平面、平面与平面相对关系∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第30～32页习题1234题号：题号：56789101112131415题号：161718192021题号：2223242526272829303132333435363738391.5 换面法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第33～35页习题1.6 旋转法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第36～36页习题1.7 投影变换综合题∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第37～37页习题点、直线、平面的投影题号：404142434445464748495051题号：525354555657题号：58596061621. 已知A、B、C三点的直观图，画出它们的投影图，并将各点的坐标值填入表中。

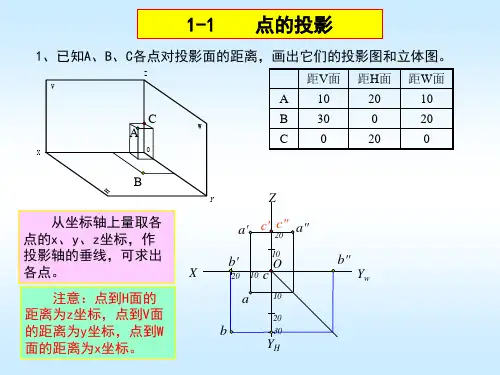

2. 已知A、B、C各点对投影面的距离，画出它们的三面投影图和直观图。

3. 已知点Ａ的坐标（40，15，0），画出其三面投影并作出点Ｂ和点Ｃ的三面投影。

（a）点B ——在点Ａ右面20mm，前面15mm，上面20mm；（b）点C ——在点Ａ左面10mm，后面15mm，上面15mm。

11-6 标注半径尺寸。

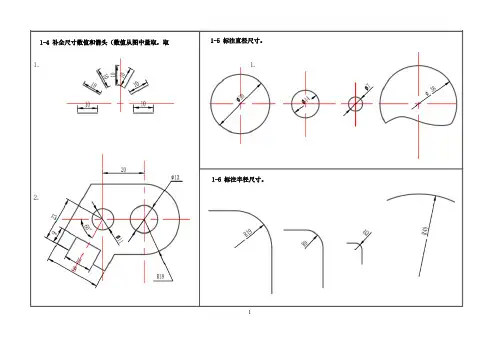

1-5 标注直径尺寸。

1-4 补全尺寸数值和箭头（数值从图中量取，取1-7 补画箭头并填写线性尺寸和角度尺寸数字（量取整数）。

1-8 根据尺寸注法的规定，标注各图形的尺寸(量取整数）。

2模块二投影基础2-1根据立体轴测图及其在三投影面体系中所处的位置，画出它的三视图并回答问题。

123452-6 已知A(25，10，20) 、B(10，20，10)两点坐标,求2-7已知点的二面投影，求其第三面投影。

作两点的三面投影,并判断两点的相对位置。

62-8 填空2-9 根据A、B两点的直观图作出其三面投影图（尺寸从图中量取）。

2-10已知点A、B的一面投影，又知点A距H面15mm，点B 在V面上，试分别求作A、B另两面投影。

2-11已知点B在点A的正左方15mm;点C是点A对V面的重影点（c'不可见），且距点A为10mm。

补全点A的侧面投影，求做其他各点的三面投影，并判别可见性。

72-12 已知A、B两点的两面投影,求做第三面投影并判断A、B两点的相互位置。

2-14 在三视图中标出A、B、C三点的三面投影。

2-13 判断A、B二点的相互位置。

2-15 已知三棱锥底面的三面投影和顶点S的坐标为（20，13，20），完成三棱锥的三面投影图。

892-17 已知线段两端点A(25,10,5)、B(5,20,25)，画出其三面投影，并求4B实长及其对H的倾角α及V面夹角2-18 已知线段AB的投影ab及a '和对V面的倾角β=30°，画出其三面投影图。

2-20 在线段AB上取一点K，使AK=15mm，求K的两面投影。

2-19已知线段AB的V面投影α 'b‘及a，又知B在A的后方，AB实长为26，画出其水平投影图。

10111213142-28 在立体图中标出端点A 、B 、C 、D 的位置（立体图中用大写字母标出），并填写线段AB 、CD 的名称，及其对各投影面的相对位置。

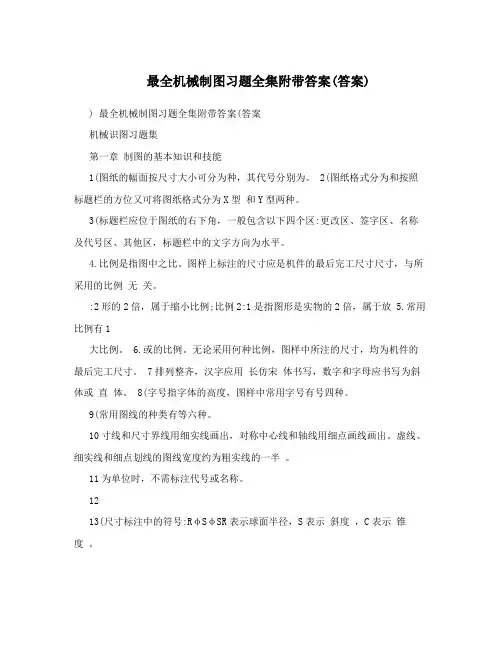

最全机械制图习题全集附带答案(答案) ) 最全机械制图习题全集附带答案(答案机械识图习题集第一章制图的基本知识和技能1(图纸的幅面按尺寸大小可分为种，其代号分别为。

2(图纸格式分为和按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3(标题栏应位于图纸的右下角，一般包含以下四个区:更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。

4.比例是指图中之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。

:2形的2倍，属于缩小比例;比例2:1是指图形是实物的2倍，属于放 5.常用比例有1大比例。

6.或的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。

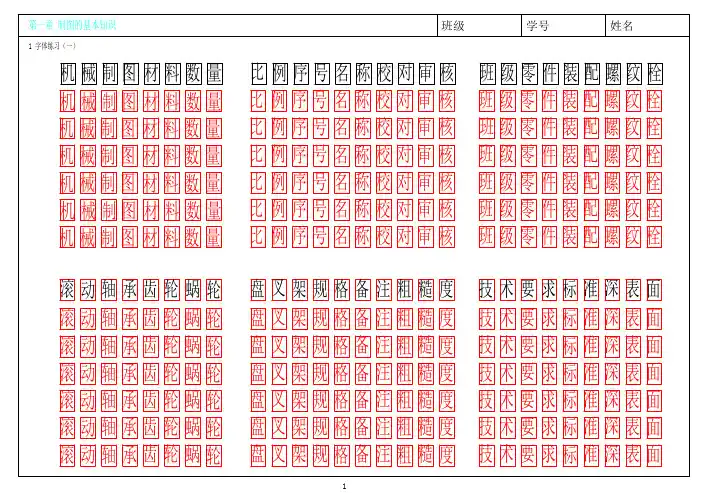

7排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8(字号指字体的高度，图样中常用字号有号四种。

9(常用图线的种类有等六种。

10寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11为单位时，不需标注代号或名称。

1213(尺寸标注中的符号:RφSφSR表示球面半径，S表示斜度，C表示锥度。

14(尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15 形式，用符号 S 表示。

标注斜度时，在比数之前用斜度符号 ?或> 表示，该符。

号的倾斜方向应与所标斜度的倾斜方向一致16式，用符号C倾斜方向应与所标锥度的倾斜方向一致。

17(符号“?1:10”表示，符号“ 1:5”表示圆锥的锥度为1:5 。

18(平面图形中的线段可分为、三种。

它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。

19(平面图形中的尺寸，按其作用可分为20的线段叫中间线段;只有定形尺寸没有定位尺寸的线段叫连接线段。

21 确定基本几何体的大小尺寸称_定形尺寸_，确定各几何形体间相对位置的尺寸称_定位尺寸_。

《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。

第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。

●注意多边形的底边都是水平线；要规范画对称轴线。

●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。

③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。

2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。

●参教P23四心圆法画椭圆的方法做题。

注意椭圆的对称轴线要规范画。

3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。

5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。

第6页点的投影1、按立体图作诸点的两面投影。

●根据点的两面投影的投影规律做题。

2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。

●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

3、按立体图作诸点的两面投影。

●根据点的三面投影的投影规律做题。

4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。

●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。

●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。

（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。

机械制图习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。

第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。

●注意多边形的底边都是水平线；要规范画对称轴线。

●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。

③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。

2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。

●参教P23四心圆法画椭圆的方法做题。

注意椭圆的对称轴线要规范画。

3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。

5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。

第6页点的投影1、按立体图作诸点的两面投影。

●根据点的两面投影的投影规律做题。

2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。

●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

3、按立体图作诸点的两面投影。

●根据点的三面投影的投影规律做题。

4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。

●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。

●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。

（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。

机械制图练习题含答案一、单选题（共26题，每题1分，共26分）1.标注尺寸的基本要求是（）。

A、合理、完整、美观B、美观、合理、清晰C、正确、美观、清晰D、正确、完整、清晰正确答案：D2.制造机件所用的图，通常称为()。

A、制配图B、机构图C、设计图D、工作图正确答案：D3.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、三B、四C、五D、六正确答案：A4.重合断面的轮廓用（）画出。

A、粗实线B、点划线C、细实线D、波浪线正确答案：C5.基本偏差是指（）。

A、靠近零线的偏差B、上偏差C、远离零线的偏差D、下偏差正确答案：A6.机械图样中，表示可见轮廓线采用()。

A、粗实线B、细点画线C、细实线D、波浪线正确答案：A7.Φ50+0.025表示()A、最小尺寸是Φ50.025B、最大尺寸是Φ50㎜C、基本尺寸是Φ50㎜D、实际尺寸是Φ50㎜正确答案：C8.机械图样中，表示不可见轮廓线采用（）。

A、细虚线B、细点画线C、粗实线D、细实线正确答案：A9.Α0图纸的大小为Β×L：（）A、841×594B、210×297C、420×297D、841×1189正确答案：D10.铅笔用“H”表示（）。

A、长B、软C、硬正确答案：C11.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、倾斜于三个投影轴B、垂直于ox轴C、垂直于oy轴D、垂直于oz轴正确答案：B12.如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、半剖B、局部剖C、阶梯剖D、全剖正确答案：D13.用于确定平面图形中某一形状大小的尺寸称为（）。

A、长度尺寸B、定形尺寸C、高度尺寸D、定位尺寸正确答案：B14.正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、统一性C、收缩性D、特殊性正确答案：C15.表示组合体各组成部分相对位置的尺寸（）。

A、参考尺寸B、定形尺寸C、总体尺寸D、定位尺寸正确答案：D16.截平面与立体表面的交线称为（）A、截平面B、截断面C、截交线D、截切体正确答案：C17.在空间既不平行也不相交的两直线，叫（）直线。

机械识图习题集第一章制图的基本知识和技术1．图纸的幅面按尺寸大小可分为5种，其代号分别为A0， A1， A2， A3， A4。

2．图纸格式分为留有装订边和不留装订边两种，依照标题栏的方向又可将图纸格式分为 X型和 Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：改正区、署名区、名称及代号区、其余区，标题栏中的文字方向为水平。

4.比率是指图中图形与其实物相应因素的线性尺寸之比。

图样上标明的尺寸应是机件的最后竣工尺寸尺寸，与所采纳的比率无关。

5. 常用比率有原值比率、放大比率和减小比率三种；比率 1：2 是指实物是图形的 2 倍，属于减小比率；比率2： 1 是指图形是实物的 2 倍，属于放大比率。

6.比率的选择原则是：作图时应尽量采纳原则比率，需要时也可采纳放大或减小的比率。

不论采纳何种比率，图样中所注的尺寸，均为机件的最后竣工尺寸。

7．图样中书写的汉字、数字和字母，一定做到字体工整、笔画消除、间隔均匀、摆列齐整，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波涛线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不行见轮廓线用细虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后竣工尺寸，尺寸以 mm为单位时，不需标明代号或名称。

12．标明尺寸的四因素是尺寸界限、尺寸线、箭头、尺寸数字。

13．尺寸标明中的符号： R 表示半径，φ 表示直径， Sφ表示球面直径， SR表示球面半径， S 表示斜度，C表示锥度。

14．标明水平尺寸时，尺寸数字的字头方向应向上；标明垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平地点书写。

当任何图线穿过尺寸数字时都一定断开。
