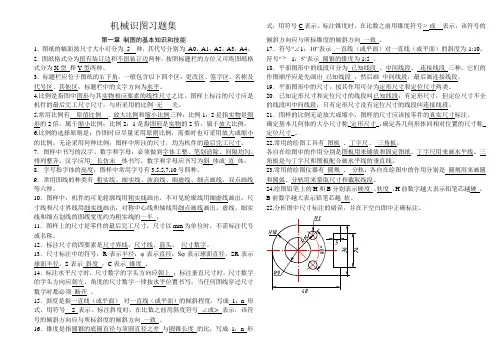

机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。

2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。

4.比例是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。

5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。

7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。

14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。

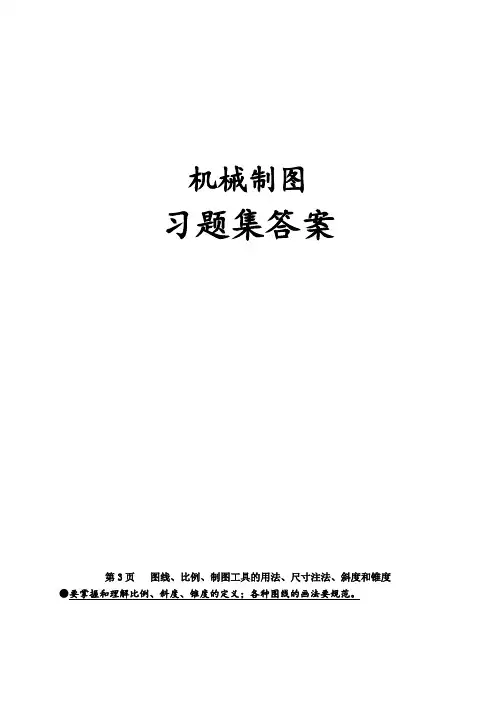

机械制图习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。

第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。

●注意多边形的底边都是水平线；要规范画对称轴线。

●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。

③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。

2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。

●参教P23四心圆法画椭圆的方法做题。

注意椭圆的对称轴线要规范画。

3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。

5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。

第6页点的投影1、按立体图作诸点的两面投影。

●根据点的两面投影的投影规律做题。

2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。

●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

3、按立体图作诸点的两面投影。

●根据点的三面投影的投影规律做题。

4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。

●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。

●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。

（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。

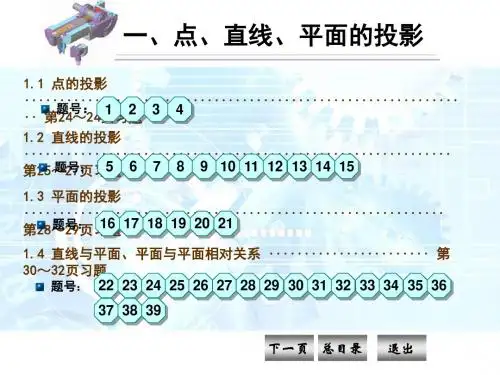

一、点、直线、平面的投影1.1 点的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第24～24页习题1.2 直线的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第25～27页习题1.3 平面的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第28～29页习题1.4 直线与平面、平面与平面相对关系∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第30～32页习题1234题号：题号：56789101112131415题号：161718192021题号：2223242526272829303132333435363738391.5 换面法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第33～35页习题1.6 旋转法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第36～36页习题1.7 投影变换综合题∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第37～37页习题点、直线、平面的投影题号：404142434445464748495051题号：525354555657题号：58596061621. 已知A、B、C三点的直观图，画出它们的投影图，并将各点的坐标值填入表中。

2. 已知A、B、C各点对投影面的距离，画出它们的三面投影图和直观图。

3. 已知点Ａ的坐标（40，15，0），画出其三面投影并作出点Ｂ和点Ｃ的三面投影。

（a）点B ——在点Ａ右面20mm，前面15mm，上面20mm；（b）点C ——在点Ａ左面10mm，后面15mm，上面15mm。

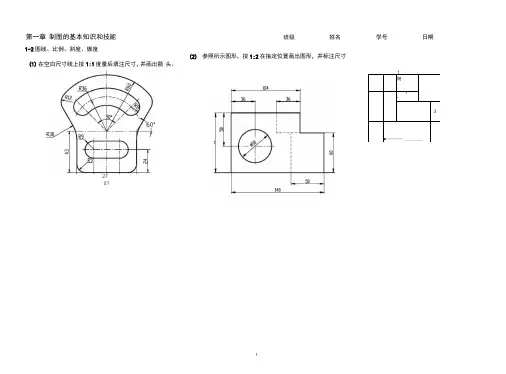

第一章制图的基本知识和技能班级姓名学号日期1-2图线、比例、斜度、锥度(1)在空白尺寸线上按1:1度量后填注尺寸，并画出箭头。

(2)参照所示图形，按1:2在指定位置画出图形，并标注尺寸27 6?1.L3■------------ ________1附(2)尺寸注法改错，将正确的标注在右边的图中(3)作圆的内接正五边形(4)作圆的内接正七边形第一章制图的基本知识和技能班级姓名学号日期1-3尺寸标注、几何作图(二)(4)参照左上角图形所示尺寸，补充完整图形，并标注尺寸(5)参照右上角图形所示尺寸，按1:1在指定位置画出图形第三章正投影法的基本原理(6 )用四心近似法画椭圆(已知椭圆的长轴为60mm，短轴为40mm )。

班级姓名学号日3-1点的投影（一）（1）根据立体图，在二面投影中作出A、B两点的二面投影（3）作出A、B两点的侧面投影，结合立体图说明点A在点B的（左）方、（下）方、（后）方。

第三章正投影法的基本原理班级姓名学号日期3-1点的投影(二)(4)已知A、B、C三点的两面投影，求它们的第三面投影。

(5)已知点 A (10 , 20 , 15 )、B (0 , 20 ,C (30 , 0, 20)，作点A、B、C的三面投影。

0)、(6)已知点A距H面的距离为15mm，距V面的距离为20mm，距W 面的距离为10mm，求作A点的三面投Ia.-----<------------------------------ 0X \0 YyM L-----<Y H（9）求作下列各点的第三投影。

并说明A 在B 的正（下）方（10） mm , C 在 D 的正（右）方（15） mm , E 在F 的正（前）方（12 ） mm ,d 1b （Q ）ib （o）\（7）已知A 在B 的上方10mm 、左方15mm 、前方8mm 处，试完成A 、B 两点的投影。

（8）已知B 在A 的正上方10mm 处、C 在B 正右方 15mm 、处，试完成A 、B 、C 三点的投影。

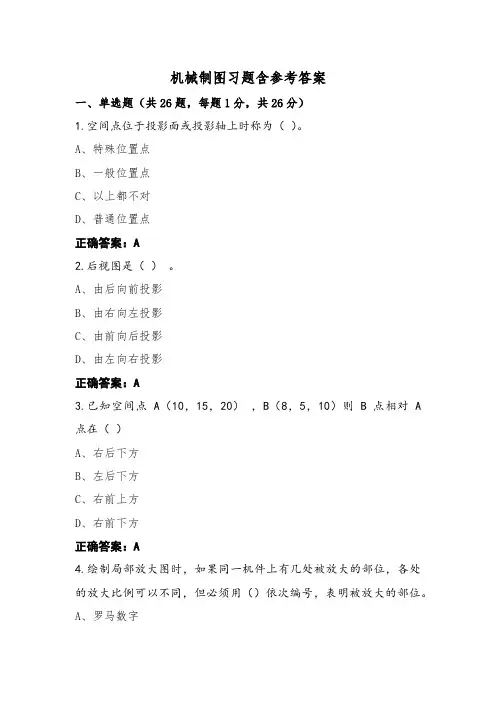

机械制图习题含参考答案一、单选题（共26题，每题1分，共26分）1.空间点位于投影面或投影轴上时称为（）。

A、特殊位置点B、一般位置点C、以上都不对D、普通位置点正确答案：A2.后视图是（）。

A、由后向前投影B、由右向左投影C、由前向后投影D、由左向右投影正确答案：A3.已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A 点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A4.绘制局部放大图时，如果同一机件上有几处被放大的部位，各处的放大比例可以不同，但必须用（）依次编号，表明被放大的部位。

A、罗马数字B、大写中文数字C、阿拉伯数字D、英文大写字母正确答案：A5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、放大一倍B、1×2C、1:2D、2:1正确答案：D6.机件的真实大小以图样上标注的( )为依据，与图形的大小及绘制的准确度无关。

A、文字说明B、比例C、尺寸数值D、标题栏正确答案：C7.重合断面的轮廓用（）画出。

A、波浪线B、点划线C、粗实线D、细实线正确答案：D8.机械图样中，表示轴线、对称中心线等采用（）。

A、细点画线B、波浪线C、细实线D、粗实线正确答案：A9.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、3B、4C、2.5D、2正确答案：D10.截交线所围成的截面图形称为（）。

A、截断面B、截切体C、截交线D、截平面正确答案：A11.图样上的尺寸是零件的（）尺寸。

A、修理B、毛胚C、最后完工D、下料正确答案：C12.图纸装订成册折迭时，图面之标题栏必须折在( )。

A、底面B、上面C、内侧D、背面正确答案：B13.以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。

A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：D14.图纸中汉字应写成（）体，采用国家正式公布的简体字。
