架空刚性悬挂系统简介

为了减少开挖土方，降低净空和方便维护。

所以地铁采用低三轨供电。

但是第三轨距离地面较近，绝缘和安全难度大，这就限制了电压的提高。

较高的电压在同等条件下能够传输较高的功率，因而更有利于速度的提高。

刚性悬挂接触网就是采用绝缘子来悬挂刚性导体，如同把第三轨驾到了隧道顶部，省去了柔性悬挂的腕臂和弹性支座，既增大了对地距离，又降低了车辆上方空间。

优点：组成简单，配套零部件少，安装空间省，施工简便，接触线无张力，载流能力强（特别是直流供电系统中），安全可靠性高，系统抗灾能力强。

缺点：系统感抗较大，适应高速及交流供电系统的能力差，造价高。

适用于低净空、长大隧道以及地下铁得到广泛应用。

但是，架空刚性悬挂也具有跨距（支撑点间距）小，一般不大于10米，悬挂点密集，故隧道外很少采用。

除了材料自身的弹性外，刚性悬挂表现为纯刚性。

机车向上振动时，网不会随着弓向上移动，增大了接触压力，收缩达到设计许可值时便形成了硬点。

实际工程中可以对常规旋转头螺栓中部螺栓，使旋转头在支架内具备一定的自由行程。

这样，当机车突然向上振动的时，可以通过旋转头的弹性，减少受电弓与接触线之间的碰撞，从而减少磨损，提高弓网受流质量。

国内对刚性悬挂接触网的开发应用始于上世纪九十年代末期，当时仅限于地铁直流系统采用。

2002年首次在陇海线天兰段成功应用该悬挂方式，石门至坏话铁路石门山隧道为解决地净空问题亦采用刚性悬挂，此后为保证接触网设备长期安全运营，减少运营维护的工作量、做到设备少维护、免维修，2004年兰武线新建的乌鞘岭特长隧道（20.05公里双单线隧道）首次设计采用160km/h刚性悬挂接触网。

乌鞘岭隧道自2006年9月开通以来，采用刚性悬挂技术，虽然在设备可靠性上有了明显的提高，但是供电质量及受流关系并不理想，硬点多而且冲击大，机车受电弓离线情况突出、受电弓拉弧现象非常明显。

导致乌鞘岭隧道接触网刚性悬挂供电的深沟牵引变电所213、214开关（馈线上的断路器）跳闸频繁，跳闸原因84%为受流关系。

1.1 刚性悬挂系统介绍刚性悬挂是将接触导线夹装在汇流排上的一种悬挂方式，依靠汇流排自身的刚性使得接触导线保持在同一安装高度，从而取消链形悬挂承力索而使接触悬挂系统具备最小的结构高度，最大程度利用有限的悬挂空间。

刚性悬挂系统中接触导线及汇流排不受张力作用，与柔性接触悬挂系统相比，绝无断线的可能。

刚性悬挂接触网作为一种全新的接触悬挂方式，具有占用空间少、安装简单、少维护、稳定性好、安全可靠等特点。

刚性悬挂系统的特点是高阻力，只有极少的几个零部件是可移动的，且移动量微小，接触导线沿汇流排全长加牢，不承受机械应力，所以运营期间磨耗最小、无须维修和调整。

刚性悬挂与柔性悬挂比较，具有很多优越性。

刚性悬挂与柔性悬挂的比较1.2 施工主要工序流程1.3 施工方案及方法介绍1.3.1 施工测量（关键工序）1.3.1.1 作业准备（1）技术准备：测量前技术主管工程师已进行了测量技术交底，所有测量人员都已明白测量方案。

施工测量前应已具备如下技术条件：A 已有完整的设计图纸和设计文件。

B 已进行了图纸审核和设计技术交底，发现的问题已得到解决。

C 相关各方已共同确认轨道和线路结构的现状和技术条件，已符合线路设计标准。

D 业主代表或驻地监理工程师已确认土建结构定位坐标点(线)。

（2）人员组织由于刚性悬挂接触网系统对定位测量要求非常严格，所以，测量工作将由技术主管工程师亲自组织并负责，组成测量小组。

全线纵向测量小组由技术主管工程师1名、测量人员4名组成。

全线纵向测量时邀请业主代表、监理工程师和设计人员参加，现场及时解决遇到的各种问题。

横向定位测量小组由专业工程师1名、测量人员5名组成，配备测量专用车梯和激光测量定位仪器。

（3）主要工、机具1.3.1.2 施工测量1.3.1.2.1 纵向测量（1）操作流程图：（2）操作步骤及要点①以隧道口标明的测量起点开始测量。

②根据起测点里程和施工图纸悬挂点里程，定测出第一个悬挂点的位置，用粉笔或油漆在钢轨上作好标记，并注明锚段号和悬挂定位号。

Autoblog 简体中文版操控与舒适的关键汽车悬吊系统简介常常听人家在讲悬吊系统，悬吊系统，到底什么是悬吊系统（Suspension）？其实悬吊系统是指车身、车架和车轮之间的一个连接结构系统，而这个结构系统包含了避震器、弹簧、防倾杆、悬吊副梁、下控臂、纵向杆、转向节臂、橡皮衬套和连杆等部件。

当汽车行驶在路面上时因地面的变化而受到震动及冲击，这些冲击的力量其中一部份会由轮胎吸收，但绝大部分是依靠轮胎与车身间的悬吊装置来吸收的。

悬吊系统除了支撑车身，吸收震动及冲击力久外，其目的还有保持車輪与路面的接触，以提供适当的輪胎抓地力以及良好的操控性与安全性，并保持车内乘客的舒适性，以及避免车上零组件因巨大的震动而损坏和保护行李货物。

悬吊系统能做到这些特性通常都是组件之间相互合作牵制所逹成的，而随着时间的推进，悬吊系统从早期马车上简单的叶片弹簧式一直演变至今有许多种不同类型的悬吊系统，以及最新的电子悬吊等。

通常汽车的悬吊系统可分为独立式悬吊系统与非独立式悬吊系统。

独立式悬吊有麦弗逊式悬吊系统（MacPherson Strut）、摆动车轴式悬吊系统（Swing Axle）、双A臂式悬吊系统（Double A-arm/Double Wishbone）、多连杆式悬吊系统（Multi-Link）等。

非独立式悬吊系统有叶（板）片弹簧式悬吊系统（Leaf Springs）、活动轴悬吊系统（Live axle）、扭力梁式悬吊系统（Torsion beam axle）等。

在上述的独立和非独立悬吊系统中，麦弗逊和双A 臂为近代常见的前悬吊系统，而多连杆、扭力梁和叶（板）片弹簧式悬吊为常见的后悬吊系统，其中平行叶片弹簧式悬吊系统多使用在商用货卡车或大巴士独立式悬吊的优点有：重量轻，弹簧稍弱震动少，能使乘坐舒适性更佳，车轮角度变化性较大，因左右轮能各自独立跳动，因此高速行驶时较平稳性较高。

缺点有：构造复杂，零组件多，成本高，保养费高，调整较不易、左右悬吊上下跳动时，轮胎角度会发生变化而使轮胎容易磨损。

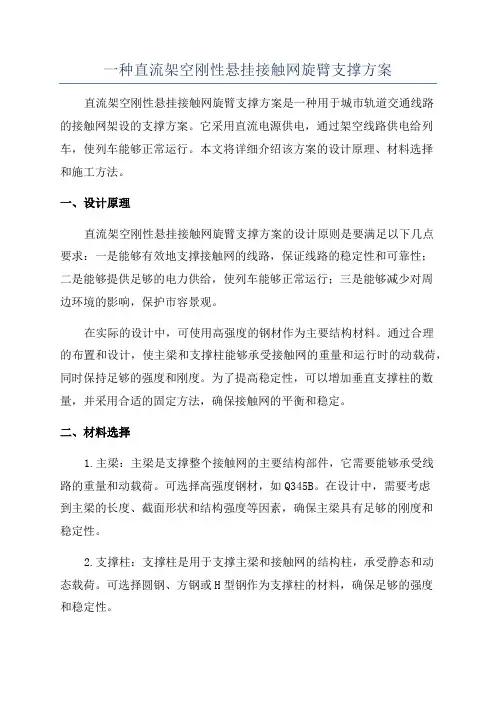

一种直流架空刚性悬挂接触网旋臂支撑方案直流架空刚性悬挂接触网旋臂支撑方案是一种用于城市轨道交通线路的接触网架设的支撑方案。
