工程制图图样表达方法共37页文档

图7.19 断面图按顺序排列
38页 退出
②杆件的断面图也可绘制在杆件的中断处，此种断面图无须 标注。如图7.20所示为钢筋混凝土梁的断面图画法。
23页 退出
图7.8 用一个剖切面剖切 采用两个或两个以上平行剖切画剖面图应注意以下两点： ①画剖面图时，应把几个平行的剖切平面视为一个剖切平面。 在剖面图中，不可画出两平行的剖切面所剖到的两断面在转折处 的分界线。同时，剖切平面转折处不应与图形轮廓线重合。 ②在剖切平面起、迄、转折处都应画上剖切位置线，投射方向 线与图形外的起、迄剖切位置线垂直，每个符号处应注上同样的编
2页 退出
7.1.1 多面正投影视图
由于房屋建筑形体一般都比较复杂，采用三面投影图难以表 达清楚，故需要多个视图才能表达清楚。
房屋建筑的视图应按正投影法并用第一角画法绘制。如图7. 1所示，在3个基本投影图的基础上，再增加3个投影图，从而得到 六面投影图。
图7.1 多面正投影视图的基本概念
3页 退出
包括各种软、硬塑料及有机玻璃等
19页 退出
26
防水材料
27
粉刷
构造层次多或比例大时，采用上图例 本图例采用较稀的点
20页 退出
（1）一般规定 ①建筑材料的图例画法，对其尺度比例不作具体规定。使用
时，应根据图样大小而定，如图7.6（ｃ）所示。 ②建筑图例的图线应间隔均匀，疏密适度，做到图例正确，表
ａ.一张图纸内的图样只用一种图例时。 ｂ.图形较小无法画出建筑材料图例时。
21页 退出
⑦需画出的建筑材料图例面积过大时，可在断面轮廓线内沿 轮廓线作局部表示，如图7.7（ｃ）所示。
图7.7 建筑图例一般规定 ⑧当选用《房屋建筑制图统一标准》（GB／T50001-2010）标准 中未包括的建筑材料时，可自编图例。但不得与标准所列的图例 重复。绘制时，应在适当位置画出该材料图例，并加以说明。 （2）常用建筑材料图例 常用建筑材料应按表7.1所示图例画法绘制。

§6-5 第三角画法简介
§6-1 视图
一、基本视图
二、向视图
三、局部视图 四、斜视图
一、基本视图
对于复杂的机件，可在原来三个投影面的基础上， 再增设三个投影面，构成一个正六面体，以六个面作 为基本投影面，将机件投射所得的视图称为基本视图。
六个基本视图的名称及投射方向规定如下：
主视图—由前向后投射所得的视图。 俯视图—由上向下投射所得的视图，配置在 主视图下方。 仰视图—由下向上投射所得的视图，配置在 主视图上方。 左视图—由左向右投射所得的视图，配置在 主视图右方。 右视图—由右向左投射所得的视图，配置在 主视图左方。 后视图—由后向前投射所得的视图，配置在 左视图右方。 当基本视图按上图所示位置配置时，不需标 注视图的名称。
第六章
工程图样的常用表达方式
在生产实际中，对形体、结构比较复杂的机件，仅采用主、 俯、左三个视图，往往无法表达清楚。为此，国家标准《技术 制图》、 《机械制图》(GB/T17451—1998、GB4458.1---1984) 中规定了一系列的图样画法。
§6-1 视图
§6-2 剖视图
§6-3 断面图
§6-4 其他表达方法
剖ห้องสมุดไป่ตู้面后的轮廓线
平面
（4）剖视图中的不可见轮廓，若已在其他视图中表示清 楚时，图中的虚线应省略不画。若画出少量虚线可减少视图 数量，从而使机件的表达更为简练时，也可画出必要的虚线。
表达底板厚度
三、剖视的种类
按剖切面剖开机件的范围不同，剖视图可分为全剖视图、 半剖视图和局部剖视图三种。 1、全剖视图 用剖切面完全地剖开机件所得的剖视图，称为全剖视 图。全剖视图适用于外部结构形状比较简单，而内部结构 形状比较复杂的机件。

工程制图基础
B A
用全剖视图表达 B－B
工程制图基础 B－B
正确
错误
A
B A－A
在全剖视图中，如剖切平面通过肋、轮辐、薄壁 等实心圆杆状及板状结构，按纵向剖切，肋板等不画 剖面符号，而用粗实线将它与其邻接部分分开。
2. 半剖视图
主视图若 采用全剖
工程制图基础
问题：如果采用全剖，就不能表达 此机件的外形，即前面的U形柱板 没表达清楚。 怎么办？
3、当剖切平面通过零件的对称 平面或基本对称的平面，且剖视图 按投影关系配置，中间又没有其他 图形隔开时，可省略标注。
工程制图基础
画剖视图时需注意的问题
工程制图基础
（1）剖切平面的选择：一般都选特殊位置平面，如通 过机件的对称面、轴线或中心线；被剖切到的实体其投影 反映实形。
（2）剖切是为表达机件内腔而采用的假想手段，机件并 没被真正剖切开，其他视图仍应完整画出。
错误
工程制图基础 （3）剖切平面后方的可见部分必须全部画出，不能遗漏。
A－A
B－B
C－C
A
A
B
BC
C
剖视图的种类
工程制图基础
1. 全剖视图
用剖切平面（一个或几个）完全地剖开机件所得的 剖视图称为全剖视图。
适用范围： 全剖视图适用于机件外形比较简单，而内部结构比
较复杂，图形又不对称时。
全剖视举例 模型和视图
工程制图基础
第六章 表达方法
视图 剖视图 断面图 其它表达方法 第三角投影简介
视图
基本视图 向视图 斜视图 局部视图
工程制图基础
剖视图
剖视图的形成
工程制图基础
剖视图的画法及标注

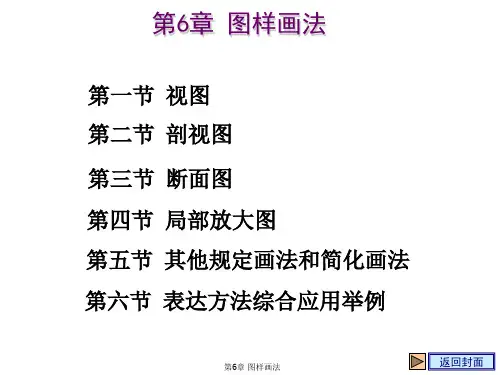

第6章 图样画法
第六节 表达方法综合应用举例
返回章目录
第6章 图样画法
返回封面
(4)当局部视图按投影关系配置，中间又 没有其他图形隔开，可省略标注 。
(5) 对称构件或零件的视图可 只画一半或四分之一，并在对称 中心线的两端画出两条与其垂直 的平行细实线 （下图）。
第6章 图样画法
四、斜视图
用换面法的原理，将该倾斜部分的结构形状向一 个辅助投影面投影，这样得到的视图，称为斜视图 。
表达倾斜部分的真实形状。 解决方法 ：
1、增加一个倾斜辅助投影面P。 2、将倾斜部分向辅助投影面 投射。 3、将投影面展开所得视图。
第6章 图样画法
斜视图通常按向视图的配置形式配置并标注，必要时 允许将斜视图旋转配置（右下图）。
表示该视图名称的大写拉丁字母应靠近旋转符号的 箭头端 。
也允许将 旋转角度标注 在字母之后。
重合断面图不加任何标注。
第6章 图样画法
第四节 局部放大图
为了把物体上某些结构在视图上表达清楚，可以将这 些结构用大于原图形所采用的比例画出，这种图形称为局 部放大图 。
第6章 图样画法
返回章目录
当放大的部分仅一个时，在局部放大图的上方只注明 所采用的比例。
第6章 图样画法
可以用几个图形表达同一个被放大部位。
第6章 图样画法
返回封面
第一节 视 图
视图——物体向投影面投射所得的图形。
一般只画零件的可见部分，必要时可用 细虚线画出其不可见部分。
视图主要用于表达物体的外部结构和形状。
视图的种类有
基本视图 向视图
局部视图 斜视图
旋转视图
第6章 图样画法
返回章目录
