浅述电气主接线基本要求和基本形式摘要：电气主接线主要是指在发电厂变电所的电力系统中，为满足预定的功率传送和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路、电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等，它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用。
关键词：电气主接线一、对主接线的基本要求发电厂和变电站的电气主接线是由电气设备及其连接线所组成的，用以汇总和分配电能的电路。
它包括向系统和用户供电的主接线和供给发电厂、变电站本身用电的厂（所）用电接线。
主接线的连接方式，对供电可靠性、运行灵活性、检修方便性以及经济合理性等起着决定性的作用。
圊此，曲：拟定发电厂、变电站电气主接线时，有以下具体要求。
1.供电可靠性供电可靠性要根据筮电厂和变电站在系统中的地位与作用、发电厂和变电站的近期和远景发展规模、出线回路数多少和负荷重要性以及大系统的稳定性等因素全面考虑，特别是一些新建的大型区域主力电厂和一些超高压枢纽变电站。
其容量都很大，在系统中占有非常重萼的地位，无论什么原因造成发电厂停机或变电站失压，都将给国民经济造成难以估计的损失。
所以在主接线设计时，要根据系统及用户的要求，保证与之相适应的供电可靠性。
提高可靠性的措施很多，如将母线分段，设置备用母线、备用变压器或备用线路等。
适当地增加断路器数目也可提高可靠性。
提高可靠性的还有另一些措施，如采用自动重合闸装置，备用电源自动投入装置，变电站按周波下降自动减负荷装量和水轮机组按周波下降自动启动装置等。
2.良好的电能质量电压和频率是电能质量的基本指标，而电气接线图的制定，对两个指标有着极其重要的影响。
有螳接线可能按某种方式运行时，不能保证电能质量；又有一些接线可能在某一元件故障时，迫使一个或几个其他元件一同退出运行，或使回路阻抗增大，或使电厂一部分容量被封锁，从而使其电力系统频率或某一部分的电压下降，甚至发生不稳定的现象。
简述电气主接线的基本形式。
电气主接线是电气工程中的一项基本操作，用于将电气设备和电源之间连接起来，使电流能够正常流动。
电气主接线的基本形式包括单相接线、三相三线接线和三相四线接线。
首先是单相接线。
单相接线是指将单相负载与电源相连接的接线方式。
在单相接线中，通常使用两根导线进行连接，一根为火线（L 线），另一根为零线（N线）。
火线连接电源的相线，零线连接电源的中性线。
单相接线通常用于家庭用电和小型商业用电。
其次是三相三线接线。
三相三线接线是指将三相负载与电源相连接的接线方式。
在三相三线接线中，通常使用三根导线进行连接，分别为A相、B相和C相。
这三根相线之间相互平衡，电流大小和相位差相等。
三相三线接线通常用于大型工业用电，如工厂、矿山等。
最后是三相四线接线。
三相四线接线是指将三相负载与电源相连接，并加上一个零线的接线方式。
在三相四线接线中，通常使用四根导线进行连接，分别为A相、B相、C相和零线。
三相四线接线在三相三线接线的基础上，增加了一个零线，用于连接非线性负载的中性点，以实现对非线性负载的正常供电。
三相四线接线通常用于商业高层建筑、大型购物中心等场所。
总结一下，电气主接线的基本形式包括单相接线、三相三线接线和三相四线接线。
单相接线适用于家庭和小型商业用电，使用两根导线连接。
三相三线接线适用于大型工业用电，使用三根导线连接。
三相四线接线在三相三线接线的基础上增加了一个零线，适用于商业高层建筑等场所，使用四根导线连接。
这些接线形式在电气工程中起着非常重要的作用，可以确保电流正常流动，保证电气设备的正常运行。
电气主接线的基本要求和设计原则电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。
标签：主接线；要求；原则1 对电气主接线的基本要求1.1 可靠性供电可靠性是电力生产和分配的首要要求，停电会对国民经济各部门带来巨大的损失，往往比少发电能的损失大几十倍，导致产品报废、设备损坏、人身伤亡等。
因此，主接线的接线形式必须保证供电可靠。
因事故被迫中断供电的机会越小，影响范围越小，停电时间越短，主接线的可靠程度就越高。
研究主接线可靠性应注意的问题如下：（1）考虑变电所在电力系统中的地位和作用。
变电所是电力系统的重要组成部分，其可靠性应与系统要求相适应。
（2）变电所接入电力系统的方式。
现代化的变电所都接入电力系统运行。
其接入方式的选择与容量大小、电压等级、负荷性质以及地理位置和输送电能距离等因素有关。
（3）变电所的运行方式及负荷性质。
电能生产的特点是发电、变电、输电、用电同一时刻完成。
而负荷类、类、的性质按其重要性又有类之分。
当变电所设备利用率较高，年利用小时数在以上，主要供应类、类负荷用电时，必须采用供电较为可靠的接線形式。
（4）设备的可靠程度直接影响着主接线的可靠性。
电气主接线是由电气设备相互连接而组成的，电气设备本身的质量及可靠程度直接影响着主接线的可靠性。
因此，主接线设计必须同时考虑一次设备和二次设备的故障率及其对供电的影响。
随着电力工业的不断发展，大容量机组及新型设备投运、自动装置和先进技术的使用，都有利于提高主接线的可靠性，但不等于设备及其自动化元件使用得越多、越新、接线越复杂就越可靠。
相反，不必要的接线设备，使接线复杂、运行不便，将会导致主接线可靠性降低。
因此，电气主接线的可靠性是一次设备和二次设备在运行中可靠性的综合。
1.2 灵活性电气主接线应能适应各种运行状态，并能灵活地进行运行方式的转换。
不仅正常运行时能安全可靠地供电，而且在系统故障或电气设备检修及故障时，也能适应调度的要求，并能灵活、简便、迅速地倒换运行方式，使停电时间最短，影响范围最小。

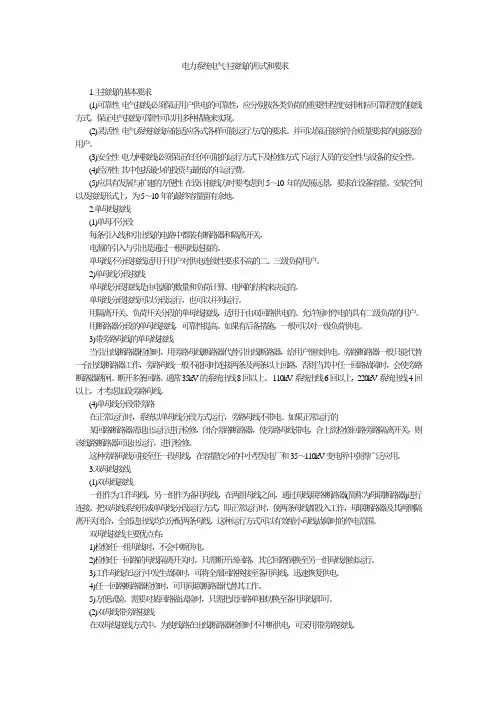

电力系统电气主接线的形式和要求1.主接线的基本要求(1)可靠性电气接线必须保证用户供电的可靠性，应分别按各类负荷的重要性程度安排相应可靠程度的接线方式。
保证电气接线可靠性可以用多种措施来实现。
(2)灵活性电气系统接线应能适应各式各样可能运行方式的要求。
并可以保证能将符合质量要求的电能送给用户。
(3)安全性电力网接线必须保证在任何可能的运行方式下及检修方式下运行人员的安全性与设备的安全性。
(4)经济性其中包括最少的投资与最低的年运行费。
(5)应具有发展与扩建的方便性在设计接线方时要考虑到5～10年的发展远景，要求在设备容量、安装空间以及接线形式上，为5～10年的最终容量留有余地。
2.单母线接线(1)单母不分段每条引入线和引出线的电路中都装有断路器和隔离开关，电源的引入与引出是通过一根母线连接的。
单母线不分段接线适用于用户对供电连续性要求不高的二、三级负荷用户。
2)单母线分段接线单母线分段接线是由电源的数量和负荷计算、电网的结构来决定的。
单母线分段接线可以分段运行，也可以并列运行。
用隔离开关、负荷开关分段的单母线接线，适用于由双回路供电的、允许短时停电的具有二级负荷的用户。
用断路器分段的单母线接线，可靠性提高。
如果有后备措施，一般可以对一级负荷供电。
3)带旁路母线的单母线接线当引出线断路器检修时，用旁路母线断路器代替引出线断路器，给用户继续供电。
旁路断路器一般只能代替一台出线断路器工作，旁路母线一般不能同时连接两条及两条以上回路，否则当其中任一回路故障时，会使旁路断路器跳闸。
断开多条回路。
通常35kV的系统出线8回以上、 110kV系统出线6回以上，220kV系统出线4回以上，才考虑加设旁路母线。
(4)单母线分段带旁路在正常运行时，系统以单母线分段方式运行，旁路母线不带电。
如果正常运行的某回路断路器需退出运行进行检修，闭合旁路断路器，使旁路母线带电，合上欲检修回路旁路隔离开关，则该线路断路器可退出运行，进行检修。
变电站设计答辩题目1、对电气主接线有哪些基本要求？你的主接线方案是如何确定出来的？答：对电气主接线的基本要求为：可靠性、灵活性、经济性；我的主接线方案是根据负荷的大小，在结合主接线的基本要求来分配的。
2、主接线的基本形式可分为哪几大类？它们又分为哪些不同的接线形式？答：主接线的基本形式可分为：有汇流母线、无汇流母线；无汇流母线有：单元接线、桥形接线、角形接线是怎样的？为什么要这样操作？答：断路器的功能是：它可用来接通或断开电路的正常工作电流，过负荷电流，或短路电流，有灭弧装置，是电力系统中最重要的控制和保护电器。
停电的操作步骤是：先断开断路器---在拉开负荷侧隔离开关---在拉开母线侧隔离开关。
这样操作是因为：如果没断断路器时就先拉刀闸，造成误操作，首先跳本条线路断路器，不会越级跳电源断路器，扩大停电范围。
其次，当断路器未断开但时位置指示不正确时，我们拉负荷侧刀闸，则电流互感器会检测到这一信息，跳开断路器，或复压过流动作跳闸5、隔离开关的功能是什么？在具有隔离开关-断路器-隔离开关的线路中，送电的操作步骤是怎样的？为什么要这样操作？答：隔离开关的功能是：用来在检修设备时隔离电压，进行电路的切换操作及接通或断开小电流电路。
它没有灭弧装置，一般只有电路断开的情况下才能操作，在各种电气设备中，隔离开关的使用量是最多的。
送电的操作步骤是：合上母线侧隔离开关—合上负荷侧隔离开关—合上断路器。
这样操作是因为：当断路器是在合位，我们先合母线侧刀闸时问题，没有造成带负荷合刀闸，当合负荷侧刀闸时，开关跳，因为造成带负荷合刀闸，CT能够监测到从而跳开关。
若我们先合了负荷侧刀闸，母线侧刀闸还没有合，开关不会跳，一旦合上母线刀闸时，则复压过流动作跳上一级开关，因为线路CT监测不到。
6、你所设计的主变容量是如何确定的？7、你所设计的主变连接组别是什么？解释其含义？8、写出主接线中任意一个元件的含义，解释其含义，说明其作用。
