1.单回线接线形式：变电所主接线由一条进线和一条出线组成，常见于小型变电站或用电负荷较小的场所。

该形式接线简单，操作便捷，但缺点是进出线不能进行备份，如果出现问题或故障，可能导致停电。

2.双回线接线形式：变电所主接线由两条进线和两条出线组成，常见于中型变电站或用电负荷较大的场所。

其中一条回路为正常工作回路，另一条回路为备用回路，可在正常回路出现故障时切换使用备用回路，保证供电的连续性和可靠性。

3.星形接线形式：变电所主接线由一个进线和多个出线组成，常见于大型变电站或需要供电给多个不同用电负荷的场所。

在星形接线中，变电站的主变压器中性点与地相连，各个用户的负载被连接到主变压器的各个相线上。

这种接线形式能够满足多个用户的用电需求，方便管理和供电。

4.环网接线形式：变电所主接线形成一个环状回路，常见于市区电网或远程供电的场所。

环网接线能够实现多路电源之间的多路供电和相互备份，提高供电的连续性和可靠性。

除了以上几种基本形式外，根据实际需要，变电所主接线还可以采用其他形式，如分段接线、联络线接线等。

不同的形式适用于不同的场合，能够满足不同的供电需求。

在设计变电所主接线时，需要综合考虑用电负荷、供电可靠性、操作便捷性等因素，选择合适的接线形式。

(一)单母线接线1、单母线无分段接线接线的特点：只有一组母线WB，所有的电源回路和出线回路，均经过必要的开关电器连接在该母线上并列运行。

优点：接线简单、清晰，所用的电气设备少，操作方便，配电装置造价便宜。

缺点：只能提供一种单母线运行方式，对状况变化的适应能力差；母线或母线隔离开关故障或检修时，全部回路均需停运（有条件进行带电检修的例外）；任意断路器检修时，其所在的回路也将停运。

适用范围：单母线接线的工作可靠性和灵活性都较差，只能用于某些出线回路较少，对供电可行性要求不高的小容量发电厂与变电站中。

2、单母线分段接线接线特点：利用分段断路器QFd将母线适当分段。

母线分段的数目，取决于电源的数目、容量、出线回数、运行要求等，一般分为2～3段。

应尽量将电源与负荷均衡的分配与各母线段上，以减少各分段间的功率交换。

对于重要用户，可从不同母线段上分别引出两个及以上回路向其供电。

优点：可以提供单母线运行、各段并列运行、各段分列运行等运行方式，且便于分段检修母线，减小母线故障的影响范围。

当任一段母线故障时，继电保护装置可使分段断路跳闸，保证正常母线段继续运行。

若分段断路器平时断开，则当任一段母线失去电源时，可由备用电源自动投入装置使分段断路器合闸，继续保持该母线段的运行。

缺点：是在一段母线故障检修期间，该段母线上的所有回路均需停电；任一断路器检修时，所在回路也将停电。

适用范围：单母线分段接线，可应用于6～220KV配电装置中。

3、单母线分段带旁路母线接线接线特点：增设了一组旁路母线WP及各出线回路中相应的旁路隔离开关QSp，分段断路器QSd兼作旁路断路器QFp，并设有分段隔离开关QSd.运行特点：平时旁路母线不带电，QS1、QS2及QFp合闸，QS3、QS4及QSd断开，主接线系统按单母线分段方式运行。

当需要检修某一出线断路器（如QF1）时，可通过闸操作，由分段断路器代替旁路断路器，使旁路断路器经QS4、QFP、QS1接至1段母线，或经QS2、QFP、QS3接至2段母线而带电运行，并经过被检修断路器所在回路的旁路隔离开关（如1QF）及其两侧的隔离开关进行检修，而不中断其所在线路的供电。

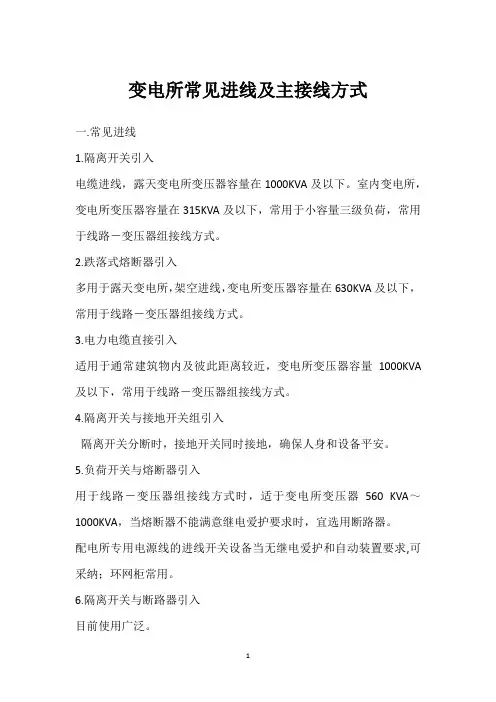

变电所常见进线及主接线方式一.常见进线1.隔离开关引入电缆进线，露天变电所变压器容量在1000KVA及以下。

室内变电所，变电所变压器容量在315KVA及以下，常用于小容量三级负荷，常用于线路－变压器组接线方式。

2.跌落式熔断器引入多用于露天变电所，架空进线，变电所变压器容量在630KVA及以下，常用于线路－变压器组接线方式。

3.电力电缆直接引入适用于通常建筑物内及彼此距离较近，变电所变压器容量1000KVA 及以下，常用于线路－变压器组接线方式。

4.隔离开关与接地开关组引入隔离开关分断时，接地开关同时接地，确保人身和设备平安。

5.负荷开关与熔断器引入用于线路－变压器组接线方式时，适于变电所变压器560 KVA～1000KVA，当熔断器不能满意继电爱护要求时，宜选用断路器。

配电所专用电源线的进线开关设备当无继电爱护和自动装置要求,可采纳；环网柜常用。

6.隔离开关与断路器引入目前使用广泛。

7.增加避雷器引入架空进线及电缆进线30m引入。

二.6～10KV配电所常见主接线1.单电源单母线不分断接线适用于三级负荷供电，如有备用电源时也可对二级负荷供电。

a.优点：线路简洁，使用设备少，造价低；b.缺点：供电的牢靠性和敏捷性差，母线或母线隔离开关故障检修时造成用户停电。

2.双电源单母线不分断接线（明备用）用在负荷较大的二级负荷或负荷较小的一级负荷，若为一级负荷，备用电源应采纳自动投入方式。

3.双电源单母线分断接线（明备用）某段母线故障和检修时，不影响另段母线正常运行，系统相对敏捷些。

4.双电源单母线分断接线（暗备用）常用在大型民用建筑中，每路进线应能带全部一级负荷及重要二级负荷，常取总负荷的70％。

5.环网接线相当于双电源树干式供电，一般采纳开口运行，通常采纳以负荷开关为主的高压环网柜。

虽牢靠性高些，但继电爱护简单整定协作困难，而且查找故障麻烦，一般用在比较密集的居民小区，小型加工工业等三级负荷或容量较小的二级负荷。

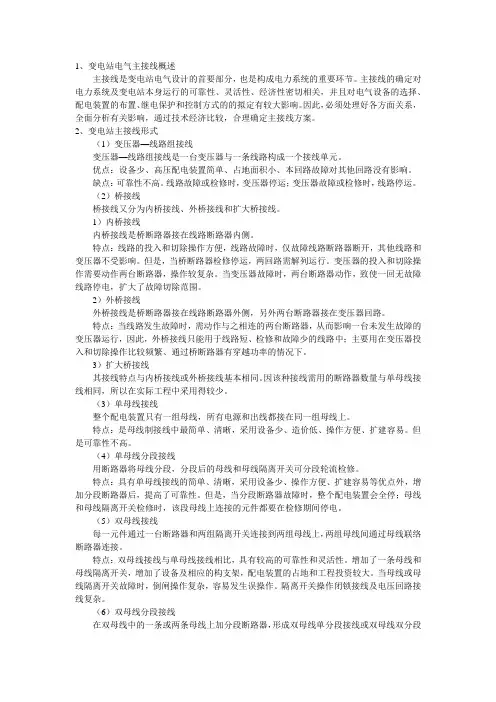

1、变电站电气主接线概述主接线是变电站电气设计的首要部分，也是构成电力系统的重要环节。

主接线的确定对电力系统及变电站本身运行的可靠性、灵活性、经济性密切相关，并且对电气设备的选择、配电装置的布置、继电保护和控制方式的的拟定有较大影响。

因此，必须处理好各方面关系，全面分析有关影响，通过技术经济比较，合理确定主接线方案。

2、变电站主接线形式（1）变压器—线路组接线变压器—线路组接线是一台变压器与一条线路构成一个接线单元。

优点：设备少、高压配电装置简单、占地面积小、本回路故障对其他回路没有影响。

缺点：可靠性不高。

线路故障或检修时，变压器停运；变压器故障或检修时，线路停运。

（2）桥接线桥接线又分为内桥接线、外桥接线和扩大桥接线。

1）内桥接线内桥接线是桥断路器接在线路断路器内侧。

特点：线路的投入和切除操作方便，线路故障时，仅故障线路断路器断开，其他线路和变压器不受影响。

但是，当桥断路器检修停运，两回路需解列运行。

变压器的投入和切除操作需要动作两台断路器，操作较复杂。

当变压器故障时，两台断路器动作，致使一回无故障线路停电，扩大了故障切除范围。

2）外桥接线外桥接线是桥断路器接在线路断路器外侧，另外两台断路器接在变压器回路。

特点：当线路发生故障时，需动作与之相连的两台断路器，从而影响一台未发生故障的变压器运行，因此，外桥接线只能用于线路短、检修和故障少的线路中；主要用在变压器投入和切除操作比较频繁、通过桥断路器有穿越功率的情况下。

3）扩大桥接线其接线特点与内桥接线或外桥接线基本相同。

因该种接线需用的断路器数量与单母线接线相同，所以在实际工程中采用得较少。

（3）单母线接线整个配电装置只有一组母线，所有电源和出线都接在同一组母线上。

特点：是母线制接线中最简单、清晰，采用设备少、造价低、操作方便、扩建容易。

但是可靠性不高。

（4）单母线分段接线用断路器将母线分段，分段后的母线和母线隔离开关可分段轮流检修。

特点：具有单母线接线的简单、清晰，采用设备少、操作方便、扩建容易等优点外，增加分段断路器后，提高了可靠性。

1 变电所主接线方式1.1 变电所主变压器的一次侧接线方式主接线图即主电路图，即表示系统中电能输送和分配路线的电路图，亦称为一次电路图，而用来控制、指示、监测和保护一次电路及其设备运行的电路图，则称二次电路图，或二次接线图。

二次回路是通过电流互感器和电压互感器与主电路相联系的。

变配电所的主接线，应根据变配电所在供电系统中的地位、进出线回路数、设备特点及负荷性质等条件确定，并应满足安全、可靠、灵活和经济等要求。

一、对工厂变电所主接线的要求如下：a安全：应符合有关国家校准和技术犯规和技术犯规的要求，能充分保证人身和设备的安全。

b可靠：应满足电力负荷特辑是其中一、二次负荷对供电可靠性的要求。

c灵活：应能适应必要的各种运行方式，便于切换操作和检修，且能适应负荷的发展。

d经济：在满足上述的前提下，尽量使主接线简单，投资少，运行费用低，并节约电能和有色金属消耗量。

一般来说，主接线图只表示电气设备的一相连接，因为三相交流电力装置中的所有三相连接方法是相同的，所接的电气设备也一样，这种图称为单线图。

为了使看图容易起见，图上只画出系统的主要元件，如发电机、变压器、断路器等，以及其相互间连接。

二、在接线时，变电所主接线的一般要求：a变电所中的高、低压母线一般采用单母线或单母线分段，车间变电所的变压器一般均分列运行；b变电所的主接线，应按照电源情况、生产要求、负荷性质、容量大小以及与邻近配变电所的联系等因数确定，力求简单可靠；c按在母线上的阀型避雷器和电压互感器一般合用一组隔离开关，架空线出现上的阀型避雷器不装设隔离开关；d全厂只有一台容量较小的配电变压器时其一次侧不宜设高压开关柜。

具在下列之一者，应装设母线分段断路器：其一是动装置有要求，其二是倒换电源严重影响生产，第三是出现回路多。

为了保证对一、二级负荷进行可靠在企业变电所中一次侧主接线中广泛采用由两电源线路受压和装设两台变压器的上台变压器的桥式主接线。

桥式又分为内桥、外桥、全桥三种，内桥、外桥分别如图a、b所示。

变电站主接线图（解释）变电站⼀次系统图1、单母线接线特点：只有⼀组母线，所有电源回路和出线回路，均经过必要的开关电器连接到该母线上并列运⾏。

主要优点：接线简单、清晰，所⽤电⽓设备少，操作⽅便，配电装置造价便宜。

主要缺点：适应性差，母线故障或检修，全部回路均需停电；任⼀回路断路器检修，该回路停电。

适⽤范围：单电源的发电⼚和变电所，且出线回路数少，⽤户对供电可靠性要求不⾼的场合；10kV纯⽆功补偿设备出线（电容器、电抗器）。

2、单母线分段接线特点：与单母线接线⽅法相⽐，增加了分段断路器，将母线适当分段。

当对可靠性要求不⾼时，也可利⽤分段隔离开关进⾏分段。

母线分段的数⽬，决定于电源的数⽬，容量、出线回数，运⾏要求等。

母线分段⼀般分为2－3段。

优点：母线发⽣故障时，仅故障母线段停电，缩⼩停电范围；对重要⽤户由两侧共同供电，提⾼供电可靠性；缺点：当⼀段母线故障或检修时，与该段所连的所有电源和出线均需断开，单回供电⽤户要停电；任⼀出线断路器检修，该回路要停电。

适⽤：6~10kV，出线6回以上；35~66kV，出线不超过8回时；110~220kV，出线不超过4回时。

3、单母线分段带旁路母线接线优点：增设旁路母线，增设各出线回路中相应的旁路隔离开关，解决出线断路器检修时的停电问题。

为了节省投资，可不专设旁路断路器，⽽⽤母线分段断路器兼作旁路断路器。

因为电压越⾼，断路器检修所需的时间越长，停电损失越⼤，因此旁路母线多⽤于35kV以上接线。

适⽤：6~10kV接线⼀般不设旁路母线；35~66kV，可设不专设旁路断路器的旁路母线；110kV出线6回以上，220 kV出线4回以上，宜⽤专设旁路断路器的旁路母线；出线断路器使⽤可靠性较⾼的SF6断路器时，可不设旁路母线。

4、双母线接线优点：两条母线互为备⽤，⼀条母线检修时，另⼀条母线可以继续⼯作，不会中断对⽤户的供电；任⼀母线侧隔离开关检修时，只需断开这⼀回路即可；⼯作母线故障时，所有回路能迅速切换⾄备⽤母线⽽恢复供电；可将个别回路单独接在备⽤母线上进⾏特殊⼯作或试验；因⽽可靠性⾼，运⾏⽅式灵活，便于扩建。

变电站电气主接线变电站的电气主接线又称一次接线，它是汇集和分配电能的通路。

电气主接线的选择应充分考虑供电可靠性、运行灵活性、操作简便性，经济性以及便于扩建等基本条件。

目前，110kV配电装置的接线按有无母线分为有母线和无母线两种类型，其发展过程如下：有母线类：单母线—单母线分段—双母线—双母线带旁路—双母线分段带旁路。

无母线类：变压器线路接线(线路变压器组)—桥形接线(内桥、外桥)—多角形接线。

一、单母线接线单母线接线如图5—1所示。

这种接线的特点是接线简单清晰，操作方便、使用设备少，投资省，但可靠性差。

在母线或母线隔离开关检修、故障时会造成大面积停电。

因此，这种接线方式适用于一般的工厂、企业及对用电可靠性要求不高、容量不大的变电站。

二、单母线分段接线单母线分段接线如图5—2所示。

用断路器把母线分段，可以提高供电可靠性和灵活性，对重要用户可以从不同段引出两回馈线路由双电源供电。

当一段母线检修或故障时，分段开关自动将故障切除，保证正常段母线不间断供电和不致使重要用户停电，且接线简单、设备少、投资小、运行操作方便，不易发生误操作事故。

但是单母线分段接线也有诸多缺点，如当一段母线或母线隔离开关故障或检修时，该段母线的回路都将在检修期内停电；当出线为双回路时，常使架空线路出线交叉跨越；扩建需两方向均衡发展。

三、双母线每一回路都是通过一台断路器和两组隔离开关连接到两组母线上。

如图5—3所示。

两组母线都是工作母线，同时工作线、电源线和出线适当地分配在两组母线上，可以通过母联断路器并列运行。

与单母线相比，它的优点是供电可靠性高，可以轮流检修母线而不使供电中断。

当一组母线出现故障时，只要将故障母线上的回路倒换到另一组母线上，即可迅速恢复供电，另外还具有调度、扩建、检修方便的优点。

它的缺点是(与单母线相比)每个回路增加了一组母线隔离开关，使配电装置的构架及其占地面积、投资费用都相应增加，在改变运行方式倒闸操作时容易发生误操作。

详细解读电力系统主接线的基本要求、基本形式和接线方式导读主接线是实现电能输送和分配的一种电气接线。

变配电站的主接线是由各主要电气设备（包括变压器、开关电器、母线、互感器及连接线路等）按一定顺序连接而成的、接受和分配电能的总电路。

本期专题将详细解读电力系统主接线的基本要求、基本形式和接线方式。

主接线一般需符合电力系统对本电站在供电可靠性和电能质量方面的要求，技术先进，经济合理，接线简单、清晰，操作维护方便和具有一定的灵活性，并能适应工程建设不同阶段的要求。

对主接线的要求电气主接线应满足下列基本要求：1）牵引变电所、铁路变电所电气主接应综合考虑电源进线情况（有无穿越通过）、负荷重要程度、主变压器容量和台数，以及进线和馈出线回路数量、断路器备用方式和电气设备特点等条件确定，并具有相应的安全可靠性、运行灵活和经济性。

2）具有一级电力负荷的牵引变电所，向运输生产、安全环卫等一级电力负荷供电的铁路变电所，城市轨道交通降压变电所（见电力负荷、电力牵引负荷）应有两回路相互独立的电源进线，每路电源进线应能保证对全部负荷的供电。

没有一级电力负荷的铁路变、配电所，应有一回路可靠的进线电源，有条件时宜设置两回路进线电源。

3）主变压器的台数和容量能满足规划期间供电负荷的需要，并能满足当变压器故障或检修时供电负荷的需要。

在三相交流牵引变电所和铁路变电所中，当出现三级电压且中压或低压侧负荷超过变压器额定容量的15%时，通常应采用三绕组变压器为主变压器。

4）按电力系统无功功率就地平衡的要求，交流牵引变电所和铁路变、配电所需分层次装设并联电容补偿设备与相应主接线配电单元。

为改善注入电力系统的谐波含量，交流牵引变电所牵引电压侧母线，还需要考虑接入无功、谐波综合并联补偿装置回路（见并联综合补偿装置）。

对于直流制干线电气化铁路，为减轻直流12相脉动电压牵引网负荷对沿线平。

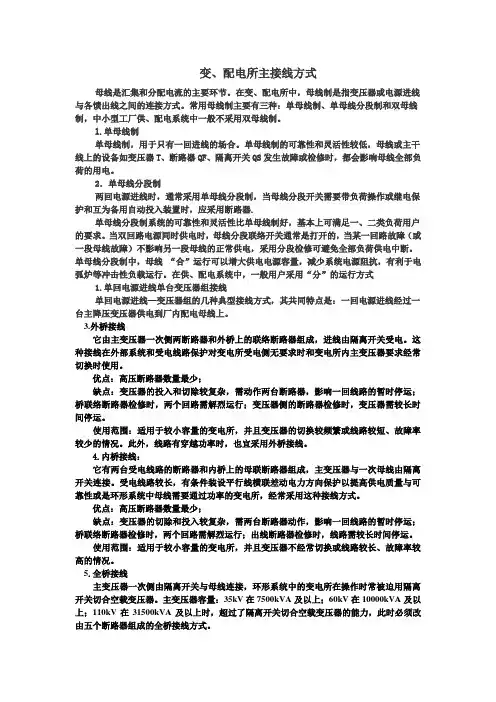

变、配电所主接线方式母线是汇集和分配电流的主要环节。

在变、配电所中，母线制是指变压器或电源进线与各馈出线之间的连接方式。

常用母线制主要有三种：单母线制、单母线分段制和双母线制，中小型工厂供、配电系统中一般不采用双母线制。

l.单母线制单母线制，用于只有一回进线的场合。

单母线制的可靠性和灵活性较低，母线或主干线上的设备如变压器T、断路器QF、隔离开关QS发生故障或检修时，都会影响母线全部负荷的用电。

2．单母线分段制两回电源进线时，通常采用单母线分段制，当母线分段开关需要带负荷操作或继电保护和互为备用自动投入装置时，应采用断路器.单母线分段制系统的可靠性和灵活性比单母线制好，基本上可满足一、二类负荷用户的要求。

当双回路电源同时供电时，母线分段联络开关通常是打开的，当某一回路故障（或一段母线故障）不影响另一段母线的正常供电，采用分段检修可避免全部负荷供电中断。

单母线分段制中，母线“合”运行可以增大供电电源容量，减少系统电源阻抗，有利于电弧炉等冲击性负载运行。

在供、配电系统中，一般用户采用“分”的运行方式1.单回电源进线单台变压器组接线单回电源进线—变压器组的几种典型接线方式，其共同特点是：一回电源进线经过一台主降压变压器供电到厂内配电母线上。

3.外桥接线它由主变压器一次侧两断路器和外桥上的联络断路器组成，进线由隔离开关受电。

这种接线在外部系统和受电线路保护对变电所受电侧无要求时和变电所内主变压器要求经常切换时使用。

优点：高压断路器数量最少；缺点：变压器的投入和切除较复杂，需动作两台断路器，影响一回线路的暂时停运；桥联络断路器检修时，两个回路需解烈运行；变压器侧的断路器检修时，变压器需较长时间停运。

使用范围：适用于较小容量的变电所，并且变压器的切换较频繁或线路较短、故障率较少的情况。

此外，线路有穿越功率时，也宜采用外桥接线。

4.内桥接线：它有两台受电线路的断路器和内桥上的母联断路器组成，主变压器与一次母线由隔离开关连接。

变电站主接线的基本形式详解变电站是电力系统中不可或缺的一环，它起着输电、变电、配电、调节电压、保护及控制等功能。

主接线作为变电站工程的核心部分承担了能量传输的重要任务。

本文将对变电站主接线的基本形式进行详解。

一、主接线概述主接线是变电站中贯穿所有电气设备的主体架构，承担着输电、分配、开关等功能，将线路运行所需的电能有机结合在一起。

变电站主接线一般由下列几方面内容组成：•额定电压：主接线必须与变电站本身之间的额定电压匹配，一般是110kV、220kV、500kV、750kV等。

•输电容量：主接线将输电线路经变压器变成变电站本身所需的电能，因此主接线的损耗必须小，并且输电容量大小要相当，以确保变电站正常运行。

•形式多样：包括框架式、单汇流式、多汇流式等几种形式。

根据实际情况，选择合适的主接线形式，以达到最佳的输电效果。

二、主接线的形式主接线形式的选择是变电站设计与建设中较为重要的一环，同时也是最具挑战性的一部分。

不同的主接线形式根据变电站的实际情况选择不同的方案。

以下是三种常用的主接线形式。

1. 框架式框架式主接线通常适用于额定电压小于500kV的变电站，一般采用钢管框架结构。

框架结构坚固、耐腐蚀、重量轻，同时可以防止漏电，使系统运行更加可靠。

框架式主接线的使用成本低，同时操作简单容易维护。

2. 单汇流式单汇流式主接线通常适用于额定电压中、低压变电站。

单汇流式主接线由同一截面积的铝排制成，排杆的结合处用桥接片桥接起来。

排杆及连接器为轻型铝制材料，容易安装、操作、维护。

因为它仅有一汇流，所以在常规情况下的运行电流不宜过大，需尽可能减少汇流局部损耗。

3. 多汇流式多汇流式主接线常用于高压变电站中，由安装在水平排端点的二汇流接线排构成。

因为它有多个汇流结构，所以电流分解均匀，压降小，缺陷较易定位，同时机械强度也有所提高。

缺点是造价比较高，而且安装和维护的难度也较大。

三、主接线的故障处理变电站主接线故障的处理方式粗略地分为两类：一个是从故障点直接修理，使用锡焊接头连接、替换电气元件等方式进行紧急处理；另一个是采用绕行等措施，避免故障点对整个输电线路的影响。

一、引言随着电力系统的快速发展，变电站电气主接线方式也在不断升级，以适应电力系统的不断变化。

正确的接线方式不仅能提高电力系统的安全性和可靠性，还能节约成本和资源，因此，变电站电气主接线方式的选择至关重要。

本文将详细解析变电站电气主接线方式的类型、特点及适用情况，帮助读者更好地理解不同接线方式的优缺点，从而为变电站电气主接线的选择提供参考。

二、变电站电气主接线方式的类型变电站电气主接线方式的类型也称为接线形式，主要包括以下几种：1. 单母线接法单母线接法是指变电站的母线只有一条，负荷和其它设备全部通过这条母线连接。

其中，单母线的前幅和后幅结构相同，两侧各设置接地刀闸，以保证安全。

单母线接法的优点是结构相对简单，运行可靠性高，安装和调试难度小。

但其缺点也显而易见，即可靠性不够高，一旦母线发生故障，将会导致整个系统的停运。

2. 双母线接法双母线接法是指变电站设置两条母线，并在两侧各设置两个断路器，以确保充分的备份保护。

在运行时，负荷可以根据实际需要连接到不同的母线上，以保证系统的安全性和可靠性。

双母线接法的优点是在出现母线故障时，可以及时切换到备用母线，确保系统的连续供电。

同时，该接法也有一定的经济优势，因为可以根据负荷情况灵活运行，提高整个系统的效率。

3. 汇流变及升压变联合接法汇流变及升压变联合接法是指在变电站中同时使用汇流变和升压变接线，以提高运行效率。

其中，汇流变将不同厂站输送的电流汇集到一个地方，升压变则将汇流后的电流升压到变电站需要的电压值。

汇流变及升压变联合接法的优点是可以快速汇集电流和升压电压，确保系统正常运行。

同时，也可以在实际负荷发生变化时进行调整，以提高系统的运行效率。

4. 母分手及环网接法母分手及环网接法是指在变电站中设置多条母线，并通过母分手和环网等手段将不同的线路连接起来。

在实际运行中，可以根据负荷情况对母线进行选线，以提高系统的可靠性和经济性。

母分手及环网接法的优点是通过灵活的选线和环网手段，可以避免母线单点故障和停运导致的损失。

变电所主接线的基本形式分析摘要】变电所供电主接线的设计方案应该首先确定电荷等级来确保供电系统的合理和有效，然后就要考虑电荷容量、供电距离和地方发展情况等因素，最后通过技术经济比较后制定方案。

本文结合实例，对供电主接线方式进行讨论，介绍了设计方案的策划、修改和最后实施的过程，说明了电气工程师要多与供电公司沟通，为民用建筑提供安全可靠的供电系统。

【关键词】变电所；主接线；基本形式变电所的电气主接线（以下简称主接线）是由变压器、断路器、隔离开关、自感器、母线和电缆等电气设备，按一定顺序连接的，用以表示生产和分配电能的电路。
