电厂储煤场封闭形式简介

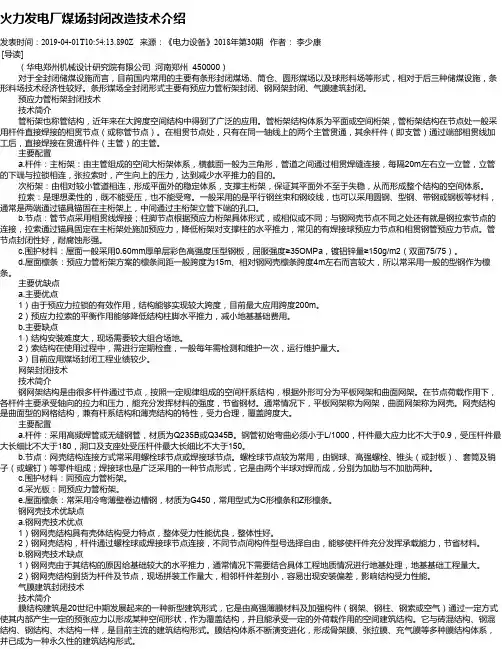

火力发电厂煤场封闭改造技术介绍
发表时间：2019-04-01T10:54:13.890Z 来源：《电力设备》2018年第30期 作者： 李少康
[导读]
（华电郑州机械设计研究院有限公司 河南郑州 450000） 对于全封闭储煤设施而言，目前国内常用的主要有条形封闭煤场、筒仓、圆形煤场以及球形料场等形式，相对于后三种储煤设施，条 形料场技术经济性较好。条形煤场全封闭形式主要有预应力管桁架封闭、钢网架封闭、气膜建筑封闭。 预应力管桁架封闭技术 技术简介 管桁架也称管结构，近年来在大跨度空间结构中得到了广泛的应用。管桁架结构体系为平面或空间桁架，管桁架结构在节点处一般采 用杆件直接焊接的相贯节点（或称管节点）。在相贯节点处，只有在同一轴线上的两个主管贯通，其余杆件（即支管）通过端部相贯线加 工后，直接焊接在贯通杆件（主管）的主管。 主要配置 a.杆件：主桁架：由主管组成的空间大桁架体系，横截面一般为三角形，管道之间通过相贯焊缝连接，每隔20m左右立一立管，立管 的下端与拉锁相连，张拉索时，产生向上的压力，达到减少水平推力的目的。 次桁架：由相对较小管道相连，形成平面外的稳定体系，支撑主桁架，保证其平面外不至于失稳，从而形成整个结构的空间体系。 拉索：是理想柔性的，既不能受压，也不能受弯。一般采用的是平行钢丝束和钢绞线，也可以采用圆钢、型钢、带钢或钢板等材料， 通常是两端通过锚具锚固在主桁架上，中间通过主桁架立管下端的孔口。 b.节点：管节点采用相贯线焊接；柱脚节点根据预应力桁架具体形式，或相似或不同；与钢网壳节点不同之处还有就是钢拉索节点的 连接，拉索通过锚具固定在主桁架处施加预应力，降低桁架对支撑柱的水平推力，常见的有焊接球预应力节点和相贯钢管预应力节点。管 节点封闭性好，耐腐蚀形强。 c.围护材料：屋面一般采用0.60mm厚单层彩色高强度压型钢板，屈服强度≥35OMPa，镀铝锌量≥150g/m2（双面75/75）。 d.屋面檩条：预应力管桁架方案的檩条间距一般跨度为15m、相对钢网壳檩条跨度4m左右而言较大，所以常采用一般的型钢作为檩 条。 主要优缺点 a.主要优点 1）由于预应力拉锁的有效作用，结构能够实现较大跨度，目前最大应用跨度200m。 2）预应力拉索的平衡作用能够降低结构柱脚水平推力，减小地基基础费用。 b.主要缺点 1）结构安装难度大，现场需要较大组合场地。 2）索结构在使用过程中，需进行定期检查，一般每年需检测和维护一次，运行维护量大。 3）目前应用煤场封闭工程业绩较少。 网架封闭技术 技术简介 钢网架结构是由很多杆件通过节点，按照一定规律组成的空间杆系结构，根据外形可分为平板网架和曲面网架。在节点荷载作用下， 各杆件主要承受轴向的拉力和压力，能充分发挥材料的强度，节省钢材。通常情况下，平板网架称为网架，曲面网架称为网壳。网壳结构 是曲面型的网格结构，兼有杆系结构和薄壳结构的特性，受力合理，覆盖跨度大。 主要配置 a.杆件：采用高频焊管或无缝钢管，材质为Q235B或Q345B。钢管初始弯曲必须小于L/1000，杆件最大应力比不大于0.9，受压杆件最 大长细比不大于180，洞口及支座处受压杆件最大长细比不大于150。 b.节点：网壳结构连接方式常采用螺栓球节点或焊接球节点。螺栓球节点较为常用，由钢球、高强螺栓、锥头（或封板）、套筒及销 子（或螺钉）等零件组成；焊接球也是广泛采用的一种节点形式，它是由两个半球对焊而成，分别为加肋与不加肋两种。 c.围护材料：同预应力管桁架。 d.采光板：同预应力管桁架。 e.屋面檩条：常采用冷弯薄壁卷边槽钢，材质为G450，常用型式为C形檩条和Z形檩条。 钢网壳技术优缺点 a.钢网壳技术优点 1）钢网壳结构具有壳体结构受力特点，整体受力性能优良，整体性好。 2）钢网壳结构，杆件通过螺栓球或焊接球节点连接，不同节点间构件型号选择自由，能够使杆件充分发挥承载能力，节省材料。 b.钢网壳技术缺点 1）钢网壳由于其结构的原因给基础较大的水平推力程量大。 2）钢网壳结构到货为杆件及节点，现场拼装工作量大，相邻杆件差别小，容易出现安装偏差，影响结构受力性能。 气膜建筑封闭技术 技术简介 膜结构建筑是20世纪中期发展起来的一种新型建筑形式，它是由高强薄膜材料及加强构件（钢架、钢柱、钢索或空气）通过一定方式 使其内部产生一定的预张应力以形成某种空间形状，作为覆盖结构，并且能承受一定的外荷载作用的空间建筑结构。它与砖混结构、钢混 结构、钢结构、木结构一样，是目前主流的建筑结构形式。膜结构体系不断演变进化，形成骨架膜、张拉膜、充气膜等多种膜结构体系， 并已成为一种永久性的建筑结构形式。

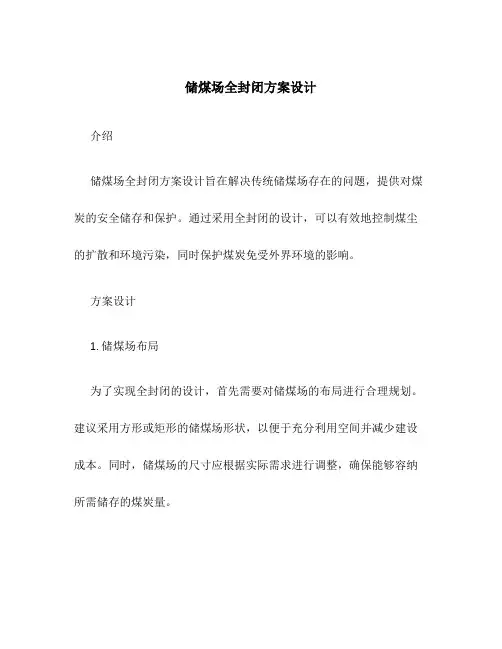

储煤场全封闭方案设计介绍储煤场全封闭方案设计旨在解决传统储煤场存在的问题，提供对煤炭的安全储存和保护。

通过采用全封闭的设计，可以有效地控制煤尘的扩散和环境污染，同时保护煤炭免受外界环境的影响。

方案设计1. 储煤场布局为了实现全封闭的设计，首先需要对储煤场的布局进行合理规划。

建议采用方形或矩形的储煤场形状，以便于充分利用空间并减少建设成本。

同时，储煤场的尺寸应根据实际需求进行调整，确保能够容纳所需储存的煤炭量。

2. 煤炭堆放在储煤场内部，煤炭的堆放也需要遵循一定的规则，以提高储存效率和安全性。

推荐采用定高堆放的方式，即在一定高度范围内堆放煤炭，并保持一定的坡度，以便于煤炭的自然排水和通风。

此外，需要合理划分堆放区域，以便于煤炭的分类和管理。

3. 储煤场罩棚为了实现全封闭的设计，需要在储煤场上方搭建罩棚或顶盖结构，以有效遮盖露天储煤场。

罩棚可以通过搭建钢结构框架和覆盖防尘材料来实现。

钢结构框架需要具有足够的强度和稳定性，以保证罩棚的稳定性和耐风雪能力。

4. 防尘设备全封闭的储煤场需要配备相应的防尘设备，以减少煤尘的产生和扩散。

常见的防尘设备包括喷淋系统、抑尘器和除尘设备等。

喷淋系统可以通过喷水来降低煤尘的产生和扩散；抑尘器可以防止煤尘的外溢和扩散；除尘设备可以通过颗粒过滤和空气净化来去除煤尘。

5. 排水系统为了避免储煤场内积水和雨水的滞留，需要合理设计排水系统。

排水系统应包括雨水排放管道和污水处理设备。

雨水排放管道需要保持畅通，以便及时排出雨水；污水处理设备可以对排出的污水进行处理，以确保不对环境造成污染。

6. 安全措施全封闭的储煤场设计需要考虑煤炭的安全性。

因此，需要增加相应的安全措施，如安装消防设备、建立警示标识和制定安全操作规程等。

消防设备可以增加救灾能力，及时应对火灾等突发情况；警示标识可以提醒人员注意安全，并指示相关设备和出口；安全操作规程可以规范人员的行为，确保储煤场的安全运行。

总结储煤场全封闭方案设计提供了一种解决传统储煤场问题的方法。

煤场封闭形式及储量优化方案摘要：对近年来火电厂投运较多的条形煤场储煤量、封闭形式及煤场主要设备做简要介绍，对电厂项目煤场设计提供参考。

关键词：条形煤场；封闭形式；储煤量1 概述1.1 工程概况本工程为新建坑口电厂，规划容量为 4×1000MW，本期工程建设 2×1000MW 超超临界空冷机组，同步建设烟气脱硫、脱硝设施。

本专题重点对煤场储量、封闭形式及煤场主要设备的优化方案进行论证。

1.2 煤源、煤质本期煤质资料分析见表1：1.4 燃料厂外运输方式本工程厂外来煤采用管状带式输送机＋汽车联合运送。

2.封闭式条形煤场目前，国内外常见的封闭式煤场形式为利用斗轮堆取料机设备堆积而成的、煤堆形状为条形棱台的钢网架条形封闭煤场，因其设备简单、可靠性高、投资相对低廉，在燃煤电厂应用最为广泛。

2.1 条形煤场贮煤量贮煤设施设计容量应综合厂外运输方式、运距、供煤矿点数量、煤种及品质、燃煤供需关系等因素确定。

《大中型火力发电厂设计规范》（GB50660-2011）7.3.1规定：“运距不大于50km的火力发电厂，贮煤容量不应小于对应机组5d的耗煤量”。

2.2 条形煤场封闭形式条形煤场主要有钢网架封闭和气膜封闭2种形式。

钢网架封闭煤场由主体钢网架结构、围护结构和辅助部分组成。

主体结构为：钢网架、大门。

围护结构由檩条和单层压型钢板组成。

同时封闭煤场设有供检修维护人员到达封闭煤场顶检修更换棚顶照明灯的有效设施。

屋面设置两条采光带，采光带宽度约为5m，封闭煤场采用自然通风方式，屋顶设置自然通风器。

膜结构是20世纪中期发展起来的一种新型建筑结构形式，它是由多种高强薄膜材料（PVC、PVF和PVDF等）及加强构件（钢架、钢柱或钢索）通过一定方式使其内部产生一定的预张应力以形成某种空间形状，作为覆盖结构，并且能承受一定的外荷载作用的一种永久性空间建筑结构。

气膜封闭能抵抗67米/秒的飓风（16级台风）和超过250公斤/平方米的积雪、不受季节限制，可以冬季施工、密封性好、环保指标高等明显优点。

全封闭条形煤场与全封闭圆形煤场的比较邢佰淼【摘要】介绍了目前大型燃煤电厂贮煤场的设计形式以及条形煤场和全封闭圆形煤场常用堆取料设备，即悬臂式斗轮堆取料机和圆形煤场堆取料机。

结合北方某大型燃煤电厂的工程设计实例，对该工程贮煤场采用全封闭条形煤场及采用同容量的全封闭圆形煤场的2种贮煤形式进行了技术性能和经济性比较，给出了2种贮煤形式的适用情况，即在地质条件较好情况下，2种贮煤方案总投资相当，但在地质条件较差情况下全封闭圆形煤场总投资要高于全封闭条形煤场。

结合该电厂的实际情况，最终选用全封闭条形煤场。

%The design forms of coal yard in large-scale coal-fired power plant is introduced, and the operation way is described about the common stacking and reclaiming equipment applying on the strip coal yard and enclosed circular coal yard, i.e. cantilever-type bucket wheel stacker-reclaimer and circular stacker-reclaimer. According to the design of a power plant in North China, compared the enclosed strip coal yard with the enclosed circular coal yard from technical and economical, applicability of two kinds of coal yard is analyzed. In the case of the geological conditions are better, the investment of two kinds of schemes is equivalent. But in the poor geological conditions, the total investment of the enclosed circular coal yard is higher than the total investment of enclosed strip coal yard. According to the actual situation of the power plant, the enclosed strip coal yard is adopted.【期刊名称】《内蒙古电力技术》【年(卷),期】2014(000)003【总页数】4页(P86-89)【关键词】全封闭条形煤场;全封闭圆形煤场;堆取料机【作者】邢佰淼【作者单位】内蒙古电力勘测设计院，呼和浩特 010020【正文语种】中文【中图分类】TK1160 引言贮煤场是燃煤电厂燃料储存、供应的重要设施。

煤场封闭方案煤场封闭方案1. 引言煤矿作为一种常用的能源资源，其采掘和运输过程中会产生大量的煤尘，给环境带来了严重的污染问题。

为了减少煤尘对环境的影响，保护劳动者的身体健康，煤场封闭方案被提出并得到广泛应用。

本文将介绍一种煤场封闭方案，旨在降低煤尘的产生和扩散，改善煤场环境。

2. 方案概述2.1 封闭措施煤场封闭方案主要包括以下几个方面的措施：- 建设封闭墙体：在煤场的周围建设固定的封闭墙体，用于阻止煤尘的飞扬和扩散。

- 安装封闭罩棚：在煤场内部设置罩棚，覆盖在堆场上方，以减少煤尘的暴露于大气中。

- 配备封闭设备：使用封闭设备对煤堆进行覆盖，如遮阳网、封闭帆布等，以防止煤尘的飞散。

- 净化处理：通过安装空气净化设备，对煤场周围的空气进行净化处理，降低煤尘的浓度。

2.2 监测措施为了保证封闭方案的有效性和及时掌握煤尘的扩散情况，还需配备相应的监测设备，如颗粒物浓度监测器、风向风速监测仪等，定期对煤场内外的环境进行监测，并根据监测结果及时调整封闭方案。

3. 方案实施3.1 煤场规划与设计在进行煤场封闭方案实施之前，需进行煤场的规划与设计工作。

根据煤场的具体情况，确定封闭墙体、罩棚和净化设备的布置位置和尺寸，确保方案的可行性和有效性。

3.2 现场施工根据规划和设计的方案，开始进行煤场封闭措施的现场施工工作。

施工工作包括建设封闭墙体、安装封闭罩棚和净化设备等步骤。

确保施工质量，符合相关的安全标准和要求。

3.3 监测与调整在封闭方案实施后，需要对煤场的环境进行监测，并根据监测结果作出相应的调整。

监测包括对煤尘浓度、风向风速等参数的监测。

根据监测结果，对封闭设备的覆盖范围、工作方式进行调整，以保障封闭方案的有效性。

4. 方案效果评估为了评估煤场封闭方案的效果，可以通过对煤场环境、工人身体健康等指标进行监测和评估。

比较封闭前后的差异，包括煤尘浓度、工人健康情况等方面的变化，评估方案的有效性和实际效果。

5. 结论煤场封闭方案是一种有效的控制煤尘扩散的方法，能够保护环境和劳动者的身体健康。

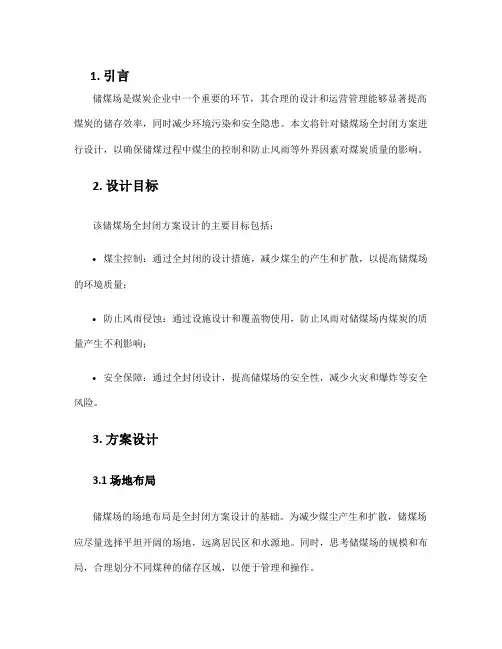

1. 引言储煤场是煤炭企业中一个重要的环节，其合理的设计和运营管理能够显著提高煤炭的储存效率，同时减少环境污染和安全隐患。

本文将针对储煤场全封闭方案进行设计，以确保储煤过程中煤尘的控制和防止风雨等外界因素对煤炭质量的影响。

2. 设计目标该储煤场全封闭方案设计的主要目标包括：•煤尘控制：通过全封闭的设计措施，减少煤尘的产生和扩散，以提高储煤场的环境质量；•防止风雨侵蚀：通过设施设计和覆盖物使用，防止风雨对储煤场内煤炭的质量产生不利影响；•安全保障：通过全封闭设计，提高储煤场的安全性，减少火灾和爆炸等安全风险。

3. 方案设计3.1 场地布局储煤场的场地布局是全封闭方案设计的基础。

为减少煤尘产生和扩散，储煤场应尽量选择平坦开阔的场地，远离居民区和水源地。

同时，思考储煤场的规模和布局，合理划分不同煤种的储存区域，以便于管理和操作。

为有效控制煤尘产生和扩散，储煤场的全封闭方案设计应包括以下环境隔离措施：•建立围墙：围墙应围绕整个储煤场，高度应适当，材料应选择密实的材料，以防止煤尘的外溢；•设置通风系统：储煤场内部应设置通风设施，通过合理引导气流，减少煤尘的聚集和堆积；•覆盖物使用：在储煤堆放区域使用防尘覆盖物，如防尘布或塑料薄膜，避免煤尘的飞扬。

3.3 风雨防护措施为防止风雨对储煤场内煤炭质量的影响，全封闭方案设计应包括以下风雨防护措施：•建立顶棚：对于露天堆放的储煤场，应设计建立适当的顶棚覆盖，以避免雨水的直接侵蚀；•排水系统：储煤场内应设置排水系统，保证雨水及时排除，防止积水对煤炭质量的不利影响；•进出料设备：设立风雨防护设备，如可伸缩的遮雨棚，确保进出料过程中煤炭不受风雨侵蚀。

全封闭方案设计应充分考虑储煤场的安全保障，包括以下措施：•灭火设备：储煤场应配备灭火设备，如消防器材和喷水系统，以应对火灾风险；•防爆设备：针对爆炸风险，储煤场应配备防爆设备，如防爆灯具和引爆源避免设备；•安全管控：储煤场应设置安全警告标志和监控设备，实施科学的安全管控，确保人员和设备安全。

浅析几种储煤场储煤形式的优缺点摘要：储煤场的煤炭储存方式直接关系到煤炭的稳定性和安全性。

另外，由于其具有经济效益，因此在选用储煤方式时必须重点考虑投资收益。

本文结合以上内容，首先对储煤场煤炭的技术状况进行了简要介绍，然后分析了常用的储煤场储煤方式，最后探讨了储煤场的选用方法，以期能提高储煤场的储煤管理水平，达到更高的管理目标。

关键词：储煤场；储煤形式；煤炭引言：在煤炭企业中，储煤场是必不可缺的。

煤炭的贮存，既能保障矿井的持续生产，又能降低企业成本。

企业可按质量分类，按要求分类堆放各类煤种。

近几年，随着国内煤场建筑技术的不断发展，能源节约、环保意识的不断增强，煤炭储藏方式也经历了几次变革，从开放式存放煤炭到如今广泛应用的圆筒储煤器，使其在矿井中的应用得到了最大程度的发挥。

随着煤炭资源的不断优化与升级，煤场储存形式不断改革，国家对煤炭资源进行了全面探索，对煤炭企业进行安全、高效、节能、环保的能源生产起到了积极的推动作用。

一、储煤场储煤技术发展现状储煤场是电厂生产的一个重要组成部分，其储存方式对电厂的发展具有举足轻重的作用。

从技术上来说，它占据了最大的空间，它的作用是储存、运输，同时也关系到整个机组的稳定。

近年来，我国燃煤电厂的产能不断扩大，对煤炭储存的技术要求也随之提高，尤其是对环境保护的需求不断增强。

从客观上看，煤炭储藏技术的发展主要有开放、半开放、圆筒仓、全封闭等几种。

但因为环境保护的原因，现在已经很少有开放式和半开放式的模式了。

在技术发展的同时，煤炭和电力的一体化，也反映了电厂煤炭的供求关系，而煤炭价格的变动也会给发电公司带来各种各样的风险。

而煤炭是一种不可再生的资源，它的储量和需求量将会越来越大，因此，环境保护意识和能源消费的矛盾将会越来越尖锐，因此，只有依靠科技的发展和创新，才能提高煤炭的利用率。

二、常见的储煤场储煤形式目前，国内主要是用三种主要方式来储煤：(1)开放式储煤场，即露天储煤场。

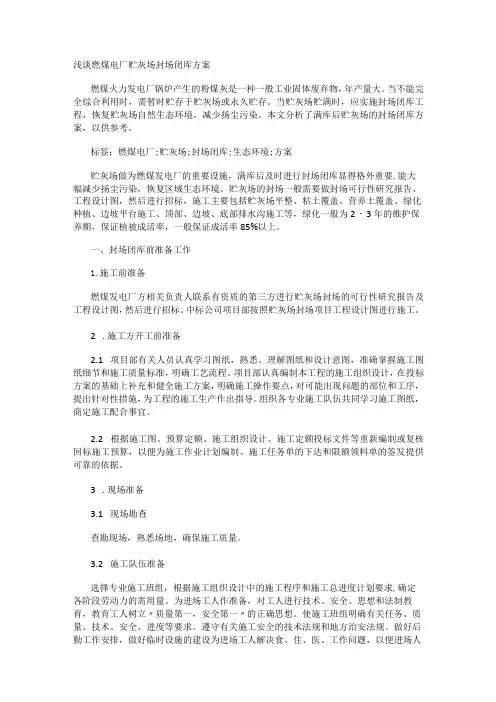

浅谈燃煤电厂贮灰场封场闭库方案燃煤火力发电厂锅炉产生的粉煤灰是一种一般工业固体废弃物，年产量大。

当不能完全综合利用时，需暂时贮存于贮灰场或永久贮存。

当贮灰场贮满时，应实施封场闭库工程，恢复贮灰场自然生态环境，减少扬尘污染。

本文分析了满库后贮灰场的封场闭库方案，以供参考。

标签：燃煤电厂;贮灰场;封场闭库;生态环境;方案贮灰场做为燃煤发电厂的重要设施，满库后及时进行封场闭库显得格外重要,能大幅减少扬尘污染，恢复区域生态环境。

贮灰场的封场一般需要做封场可行性研究报告、工程设计图，然后进行招标，施工主要包括贮灰场平整、粘土覆盖、营养土覆盖、绿化种植、边坡平台施工、顶部、边坡、底部排水沟施工等，绿化一般为2・3年的维护保养期，保证植被成活率，一般保证成活率85%以上。

一、封场闭库前准备工作1.施工前准备燃煤发电厂方相关负责人联系有资质的第三方进行贮灰场封场的可行性研究报告及工程设计图，然后进行招标。

中标公司项目部按照贮灰场封场项目工程设计图进行施工。

2.施工方开工前准备2.1项目部有关人员认真学习图纸，熟悉、理解图纸和设计意图，准确掌握施工图纸细节和施工质量标准，明确工艺流程。

项目部认真编制本工程的施工组织设计，在投标方案的基础上补充和健全施工方案，明确施工操作要点，对可能出现问题的部位和工序，提出针对性措施，为工程的施工生产作出指导。

组织各专业施工队伍共同学习施工图纸，商定施工配合事宜。

2.2根据施工图、预算定额、施工组织设计、施工定额投标文件等重新编制或复核回标施工预算，以便为施工作业计划编制、施工任务单的下达和限额领料单的签发提供可靠的依据。

3.现场准备3.1现场勘查查勘现场，熟悉场地，确保施工质量。

3.2施工队伍准备选择专业施工班组，根据施工组织设计中的施工程序和施工总进度计划要求,确定各阶段劳动力的需用量。

为进场工人作准备，对工人进行技术、安全、思想和法制教育，教育工人树立〃质量第一，安全第一〃的正确思想。

煤场封闭方案1. 引言煤场是煤炭行业重要的一环，但也存在煤尘扬尘、空气污染和环境破坏等问题。

为了减少煤尘扩散和改善环境，煤场封闭方案成为了解决问题的关键。

本文将介绍一种煤场封闭方案，通过在煤场周围设置屏障、喷雾降尘、设施改造等措施，以减少煤尘扬尘，改善空气质量，并保护环境。

2. 煤场封闭方案的核心措施2.1 屏障设置在煤场周围设置屏障是一种有效的煤尘封闭措施。

可以选择建造围墙或者安装抑尘网等方式来设置屏障，以阻挡煤尘扩散。

同时，也可以在围墙或抑尘网上设置喷雾系统，以增加喷雾降尘效果。

2.2 喷雾降尘喷雾降尘是减少煤场煤尘扬尘的重要方法。

通过设置喷雾系统，在煤场的煤堆、煤车和传输设备等重点区域进行喷雾降尘，可以有效地控制煤尘扬尘。

在选择喷雾系统时，需要考虑到喷雾设备的数量和位置布置，以及喷雾剂的选择和喷雾强度等因素。

2.3 设施改造煤场的设施改造也是煤场封闭方案的一项重要内容。

首先，可以对煤场的输送设备进行改造，采用封闭式输送设备或者覆盖设备，以防止煤尘扬尘。

其次，可以对煤堆采取覆盖措施，通过搭建遮阳棚或者使用防尘布等方式，减少煤堆的煤尘扩散。

3. 实施方案3.1 项目计划在实施煤场封闭方案之前，需要制定详细的项目计划。

项目计划包括项目目标、实施步骤、时间安排、资源需求和风险评估等内容。

通过合理的项目计划，可以保证煤场封闭方案的顺利实施。

3.2 设备选型在选择设备时，需要考虑设备的性能、效果和成本等因素。

合理选型可以提高煤场封闭效果，降低投资和运营成本。

可以邀请专业的环保公司或者工程师进行现场勘察和技术评估，以确保设备的合理选型。

3.3 实施方案根据项目计划和设备选型，开始实施煤场封闭方案。

首先，进行设施改造，对煤堆和输送设备进行封闭和覆盖。

然后，安装喷雾系统，确保覆盖到关键区域和重点设备。

最后，设置屏障，阻挡煤尘扩散。

在实施过程中，需要注意施工质量和安全问题，确保工程的顺利进行。

4. 效果评估与持续管理4.1 效果评估在煤场封闭方案实施之后，需要对方案的效果进行评估。

火力发电厂煤场封闭形式比较【摘要】对近年来火电厂投运较多的三种煤场封闭形式做简要介绍并进行技术经济性综合比较。

【关键词】煤场封闭；条形封闭煤场；圆形封闭煤场；筒仓；技术；经济引言随着近年来社会各界对PM2.5指数的关注，燃煤火力发电厂在节能减排方面也逐步提高了要求。

由于城市燃煤热电站的煤场扬尘对外部空气质量的影响直观且难以治理，因此，对城市热电厂的煤场进行封闭成了越来越多地区的必要措施。

1.煤场封闭的主要形式目前，火力发电厂投入实际运行较多的全封闭型煤场主要有条形封闭煤场、圆形封闭煤场及筒仓三种形式为主。

三种形式在实际投运的电厂中均有应用，在技术及经济性三种形式也各具特点。

为便于横向比较，以下以6万吨储量的煤场为例对三种形式做技术经济性比较分析。

1.1 条形封闭煤场储量6万吨的条形封闭煤场160m，宽100m，其中煤场宽度为90m，煤场两侧留有5m宽的消防通道。

煤场设备采用一台DQL600/600·30型斗轮堆取料机，悬臂长30m，煤堆堆高14.5m，轨下1.5m，轨上13m。

厂外来煤可经斗轮堆取料机堆至煤场，煤场储煤可经斗轮堆取料机卸至斗轮机下部的胶带机后，进入主厂房。

煤场内还设有两台TY220型推煤机和一台ZL50型装载机，作为煤场推煤、堆煤、压实、平整辅助作业机械。

条形煤场封闭采用穹形钢网架干煤棚进行封闭，干煤棚结构在煤场两侧的高度满足消防通道的净高要求后，以钢网架穹顶的形式进行封闭。

干煤棚两侧上部设有采光带及通风口，并在两侧根据运行需要设有煤场机械及运煤车辆进出的入口。

为了降低煤场内的煤场机械工作时的扬尘，煤场内还设有喷洒抑尘装置。

由于面积较大，已超过12000m2，按相关的消防规范要求需另增设消防设施，如消防炮等。

1.2 圆形封闭煤场直径90m的圆形煤场即可达到6万吨的储量，圆形煤场下部设有高度14m 的挡煤墙，挡煤墙上设有球拱形罩壳，上部留有排气孔及来煤胶带机入口，封闭性较好的同时兼具较好的景观效果。

摘要：本文介绍了电厂封闭式贮煤场的特点，分析了影响封闭煤场的自燃因素，分别从管理和设计两个方面提出了自燃防治措施。

旨在有效防止自燃现象发生，封闭煤场需安装安全监测和保护设备，对封闭煤场的安全进行实时监测。

关键词：电厂；封闭煤场；自燃安全监测；煤场管理大型封闭式贮煤场(以下简称封闭煤场)若堆放高挥发份煤，很容易发生自燃，根据对封闭煤场运营状况的调研，尤其夏天温度高是的很多电厂都有过自燃现象的发生。

一旦封闭煤场内有了火情，对土建结构以及料场运行都会带来不可估量的损失。

为了安全、可靠地运行煤场设备，维护封闭煤场设施，需要积极了解煤场管理要点，配置完整的安全检测和保护设备。

因此，对于防止煤场自燃问题的研究，并提出有效的安全监测和管理措施是具有积极意义的。

一、封闭煤场工艺布置(一)封闭煤场布置形式封闭煤场的工艺系统按输煤皮带输送方式可分为高位皮带输入和低位皮带输入两种。

其工艺布置如下：进入封闭煤场的输煤皮带穿过钢结构屋盖，支撑于煤场内中心柱的顶部；翻车机通过螺旋推进器向煤场旋转堆煤，在封闭煤场内形成环堆状的煤堆，通过刮板取料机将煤输送到下一级皮带上。

(二)封闭煤场自燃问题分析封闭煤场内堆放高挥发份、高热值的煤，容易发生自燃，甚至屡次出现煤场煤堆的自燃现象。

煤堆自燃会使挡煤墙下部碳化损伤，严重的可能破坏挡煤墙局部钢筋混凝土，带来安全隐患。

1.贮煤场内煤与氧气之间的物理与化学反应的结合是导致煤自燃的主要原因，当煤被氧化放出的热量大于其向周围环境可以散发的热量时，释放出的热量得以积聚，温度不断增高，当温度上升到一定值时，局部就会发生自燃。

2.影响煤自燃的主要因素与煤本身特有的属性相关，如煤的变质程度、含水量、挥发份含量、硫化物含量以及煤的粒度等。

煤的变质程度越低，煤的含水指标越高，越容易发生自燃现象。

煤的挥发份超过40%后，也越容易发生自燃现象。

煤中含有一定的硫份，硫化物含量越高，自燃倾向性越强。

3.煤的堆积状态(如堆积方法、堆积形状和贮煤期限等)也是影响煤堆自燃的重要因素。

储煤场的储煤形式主要有以下几种：①开放式储煤场，即露天储煤场，是我国传统煤炭企业曾广泛采用的一种储煤形式，目前已基本淘汰；②半开放式煤场，也称干煤棚，在我国南方大部分煤炭企业多采用此形式，因其所处地区雨水较多，该种形式的储煤场得到了广泛应用；③球型储煤场，又称半球式储煤仓，由干煤棚结构发展而来，属全封闭式储煤方式，是目前煤炭企业主要采用的储煤形式之一；④筒形储煤仓，也称储煤筒仓，也属全封闭式储煤方式，是目前煤炭企业广泛使用的储煤场储煤形式。

随着国家可持续发展战略的不断推行，煤炭生产企业环保意识和环保观念也逐渐提高，储煤场煤炭的存放方式已由半封闭逐步向封闭式储装方式转变。

因此，球型储煤场和筒形储煤仓在近年来蓬勃的发展与广泛应用。

1 开放式煤场投资少、技术成熟，堆放不同煤种有较高的灵活性，并可利用土地的大小、形状来决定储煤的高度和数量，一般为条形。

开放式储煤场的建设比较简单，只要将表土层剥离0.8~1m，并在剥离层处铺设碎石压实，再在其表面覆盖0.2m的煤矸石并压实即可使用。

同时还需要配置相应的斗轮式堆取料机、刮板机、卸桥和门式起重机等机械设备完成煤炭的储运。

开放式储煤场缺点是储煤损耗大，储煤易流失以及煤易自燃，如果不采取相应环保措施对储煤场周边环境污染严重，并且占用土地面积大，土地利用率较低。

随着社会对环保问题的不断重视，该种储煤形式已基本被淘汰。

优点：建设周期短，投资费用低，煤质散热快，有利于防止自燃。

缺点：煤场占地面积达，煤场利用率不高；燃煤受暴雨条件影响较大，入炉煤含水率不稳定；环境污染严重。

2半开放式储煤场半开放式储煤场，也称干煤棚，是火电厂存储煤的主要形式。

随着我国电力事业的发展，干煤棚得到了广泛的建设与研究，至今已有20年的历史。

干煤棚结构一般就是在煤场上加盖，以防止煤炭下雨时受淋和刮风时污染环境，是一项节能和环保工程。

使用过的结构形式主要有平面钢架、平面榆架、平面拱以及柱面网壳结构。

后 ， 可彻底 消除煤场 扬 尘， 改善周 边环境 大气质量 ， 减 少直接 经济损 失 。
关键 词 ： 储 煤场 ； 全封 闭 ； 钢 网 架
中图分类 号 ： ＴＭ ６ ２ １
文献标 识码 ： Ａ
文章 编号 ： １ ０ Ｏ ７ — ６ ９ ２ １ （ ２ ０ １ ５ ） １ ３ 一 Ｏ Ｏ ９ ３ 一Ｏ ２
我 国环 境 污 染 严 重 ， 其 中 主 要 来 自工 业 的 排 放 。
煤 粉扬 尘 的污染 问题 ， 大 幅度降低 燃煤 扬尘 流损 ， 达
随着 我 国经济 的快 速增 长 及 居 民生 活 水平 的提 高 ， 能源 消耗 巨大 ， 废气 、 废 水 与 固 体 废 弃 物 日益 增 加 。 其中， 煤 尘 污 染 已 成 为 我 国 产 煤 地 区 大 气 污 染 的 主
产 生 大 量 煤 尘 污 染 。据 不 完 全 统 计 测 算 ， 每装卸 １ ｔ
等优 点 ， 但 是 日常 维 护 要 求 高 ， 稳 定 性 能 受 外 界 影 响 比较 大 ， 安 全性 较 弱 ， 耐 久 性差 。 以现有 的技 术 ， 膜 的一 般使 用年 限 ｌ Ｏ ａ左 右 （ 采用不 同的膜 的 ， 年 限 有 差别 ） ， 因此 ， 我 们采 用 技 术 成 熟 、 实 用 经济 、 施 工 周
料 、 落料 过程 中含水煤 层遭 到破坏 扰动 ， 容 易 产 生 扬 尘 。起尘 量 的大小取 决于作 业强 度 、 煤尘 粒径 、 煤 的
一
根据 电厂储 煤 场 实 际情 况 ， 为 了 延 长 设 施 的 使
用 寿命 ， 减 少设 备 故 障 率 ， 通过 各 方 面 考 虑研 究 后 ，
决 定 采 用 正 放 四角 锥 螺 栓 球 节 点 网 架 结 构 。

简述储煤场封闭形式比较摘要：近年来随着国家以及社会各界对环境与空气质量的关注,政府在环保方面的监管力度也在不断的增强,各个煤矿储煤场产品煤露天存放所造成的环保问题日益加重,对此各煤矿企业需加快对环保各项工作的推进,露天煤场封闭的工作是各项环保工作的重中之重,刻不容缓;关键词：储煤场；煤矿；方案比较1 煤矿储煤场储煤的现状我国早期煤炭企业的矿井的储煤形式多为露天储煤,露天储煤的一次性投资较小,但是煤炭暴露在空气中,容易造成煤炭的的损失,且污染周围的环境;另外,露天储煤的机械化水平低,精确度差,很难适应现在日新月异的高速发展的工业科技;煤场封闭不仅提高了煤场运输煤炭的技术与效率,还对周围的环境起到了一定的保护,避免环境污染,节约煤场的用地,因此,近年来得到了广泛的应用;2 储煤场封闭的三种形式工艺以及优缺点就目前而言,煤龇獗罩饕有三种使用多且适用范围广的形式,这三种形式分别为混凝土筒仓储煤形式、钢网架煤棚形式、气膜煤棚形式;混凝土筒仓储煤工艺以及优缺点目前,混凝土筒仓以下简称筒仓已是当今煤炭储存的基本且普遍的形式,大的筒仓直径有22m～40m不等,储量有1万吨～4万吨不等,甚至更大;筒仓储煤方式,在装煤时,根据现场情况及筒仓个数、布置方式,可采用直接入仓、卸料车卸料器入仓、配煤皮带入仓等方式,不同入仓方式对筒仓的实际储煤能力会有一定的影响,一般来说,入仓点多,仓容比例大；入仓点少,仓容比例小；卸煤时可通过仓下设置的给煤机,给至皮带输送机上拉出或在仓下设置地磅,直接装车;筒仓储煤优点比较明显：1占地面积相比较而言较小,自动化程度高、可实现无人值守,节约人员成本；2煤炭产品不落地,不会造成产品污染；3生产过程产生的煤尘不外溢,有利于环境保护；4筒仓使用寿命长,建成后维护费用低；5仓下给煤易控制,可以实现精确配煤装车；6仓下皮带机出煤可以接快速装车站,实现快速装车销售;筒仓缺点也比较明显：1前期投资高；2施工工期长；3仓底出料口易发生棚拱、堵仓事故,不易处理；4筒仓建设对地基基础要求比较严格,易受地质条件影响,基础费用浮动较大;钢网架煤棚储煤形式以及优缺点目前在煤炭储存方式中,钢网架煤棚也是应用相当广泛的一种形式;钢网架煤棚跨度可达到130m,长度基本不受限,经济跨度70-90m,单位价格与煤棚高度有关系;钢网架棚堆煤方式可以采用棚顶栈桥落煤堆煤,装载机装车运输或受煤地坑受煤外运；也可以采用棚内堆取料机等设备进行堆取煤;钢网架煤棚形式的优点：1投资较低；2可以利用原有场地地面及堆取料设备；储煤场可灵活划分为多个单元,可同时储存多个煤种；3采用栈桥落煤、自然堆积的方法堆煤,可实现自动化堆煤；4使用年限较长；5工期短,施工迅速;钢架棚方式的缺点是：1棚内堆取煤仍需要装载机装车,使用人员多,人工成本增加；2煤棚内作业环境差、煤尘大；3场内存多煤种时,煤质容易相互污染；4生产成本高,钢棚维护量大,费用高,占地面积大;气膜煤棚储煤形式以及优缺点气膜建筑是一种新兴的建筑形式,指的是用特殊的建筑膜材做外壳,配备一套智能化的机电设备在气膜建筑内部提供空气的正压,把建筑主体支撑起来的一种建筑结构系统;现在气膜煤棚在煤炭系统已有应用,跨度可达到150m,长度不受限,高度大约是跨度的1/3,因为重量轻,基础小,单位面积造价低,目前正得以大范围推广;气膜棚与钢棚的形式相近,因此,两者的优缺点也比较类似;气膜煤棚具有以下优点：1投资低,且后续可以搬迁,适合服务年限较短的矿井；2可以利用原有场地地面及堆取料设备；储煤场可灵活划分为多个单元,可同时储存多个煤种；3采用栈桥落煤、自然堆积的方法堆煤,可实现自动化堆煤；4使用年限20-25年,较钢棚使用年限长；5建设工期短；6外观较新颖,且有一定的自清理功能,维护费用少;缺点：1内部堆取煤仍需要一定量的装载机进行工作,使用人员多,人工成本高；2煤棚内作业环境差、煤尘大,需配备通风除尘设施；3场内存多煤种时,煤质容易相互污染；4需配置通风风机,保证气膜内外压差,且必须长时间运行,对供电有一定要求；5进出车有专门进出车通道,且为保证棚内压差,有两道闭锁门,进出车频繁时会造成不便;3 三种储煤形式比较在对混凝土筒仓、钢网架煤棚以及气膜储煤棚三种储煤形式的比较,可以看出,在使用、维护、运行方面,筒仓具有较大的优势,气膜与钢结构棚形式相近,优缺点相似,只是维护方面,气膜较钢结构棚更有优势,但是钢结构棚的进出车开门位置可以根据现场调整,气膜方式则不能随意变动,且进出车不能太频繁;另外,钢棚的运行成本较低,没有其他大型附属设备,主要设备为棚内的装载机或堆取料机等；气膜形式则在钢棚的基础上新增了保持棚内外压差的风机；筒仓方式则运行成本较高,设备较多,包括上仓系统、配煤系统及仓下卸煤装车系统,且要根据储煤的品种,应考虑筒仓内部的安全监测系统,保证筒仓安全;其实每个封闭方式的优缺点都是根据实际使用情况来决定的,三种方式各有长短,可以根据煤矿的针周边环境、区域面积,使用方的技术装备整体配套水平和劳动效率,服务年限长短来考虑,选择适合的方式,而不应按硬性要求;比如服务年限短,面积大,存煤品种单一或品种较少的露天煤场,可以采用气膜方式;气膜方式造价低,成本低,维护费用低,建设周期短,且可以后续回收再利用;而服务年限长,面积有限,存煤品种较多的露天煤场,则可以采用筒仓方式,提高存煤量,提高自动化程度,降低人工成本、维护费用;4 结语在环境保护呼声日益高涨的今天,露天堆煤的方式势必要进行改变,煤场封闭不仅体现了一个煤炭企业对社会抱有的一份责任感,也体现了企业对加紧环境治理的一份决心;露天煤场的封闭将会是一个越来越备受重视的课题,此次对比的三种储煤场封闭形式仅是目前较为成熟,使用较广泛的三种储煤形式,相信不久的将来还会出现更加新颖、更加环保、经济的储煤场封闭方式;。

简述储煤场封闭形式比较YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】简述储煤场封闭形式比较摘要：近年来随着国家以及社会各界对环境与空气质量的关注，政府在环保方面的监管力度也在不断的增强，各个煤矿储煤场产品煤露天存放所造成的环保问题日益加重，对此各煤矿企业需加快对环保各项工作的推进，露天煤场封闭的工作是各项环保工作的重中之重，刻不容缓。

关键词：储煤场；煤矿；方案比较DOI：1 煤矿储煤场储煤的现状我国早期煤炭企业的矿井的储煤形式多为露天储煤，露天储煤的一次性投资较小，但是煤炭暴露在空气中，容易造成煤炭的的损失，且污染周围的环境。

另外，露天储煤的机械化水平低，精确度差，很难适应现在日新月异的高速发展的工业科技。

煤场封闭不仅提高了煤场运输煤炭的技术与效率，还对周围的环境起到了一定的保护，避免环境污染，节约煤场的用地，因此，近年来得到了广泛的应用。

2 储煤场封闭的三种形式工艺以及优缺点就目前而言，煤?龇獗罩饕?有三种使用多且适用范围广的形式，这三种形式分别为混凝土筒仓储煤形式、钢网架煤棚形式、气膜煤棚形式。

混凝土筒仓储煤工艺以及优缺点目前，混凝土筒仓（以下简称筒仓）已是当今煤炭储存的基本且普遍的形式，大的筒仓直径有22m～40m不等，储量有1万吨～4万吨不等，甚至更大。

筒仓储煤方式，在装煤时，根据现场情况及筒仓个数、布置方式，可采用直接入仓、卸料车（卸料器）入仓、配煤皮带入仓等方式，不同入仓方式对筒仓的实际储煤能力会有一定的影响，一般来说，入仓点多，仓容比例大；入仓点少，仓容比例小；卸煤时可通过仓下设置的给煤机，给至皮带输送机上拉出或在仓下设置地磅，直接装车。

筒仓储煤优点比较明显：（1）占地面积相比较而言较小，自动化程度高、可实现无人值守，节约人员成本；（2）煤炭产品不落地，不会造成产品污染；（3）生产过程产生的煤尘不外溢，有利于环境保护；（4）筒仓使用寿命长，建成后维护费用低；（5）仓下给煤易控制，可以实现精确配煤装车；（6）仓下皮带机出煤可以接快速装车站，实现快速装车销售。

总757期第二十三期2021年8月河南科技Henan Science and Technology常用封闭煤场结构形式综述张金龙（中国电力工程顾问集团东北电力设计院有限公司，吉林长春130021）摘要：本文介绍了目前常用的几种封闭煤场结构形式，总结不同结构形式的受力特性、结构对堆取煤设备的适应性、使用的煤场形状及跨度以及结构的优缺点，明确结构形式的应用范围，以期为封闭煤场方案设计提供参考。

关键词：门式刚架；桁架结构；气膜结构；预应力张弦桁架结构中图分类号：TU318文献标识码：A文章编号：1003-5168（2021）23-0117-03 Summary of Structure Forms of Common Closed Coal YardZHANG Jinlong（China Power Engineering Consulting Group Northeast Electric Power Design Institute Co.,Ltd.，Changchun Jilin130021）Abstract:This paper introduces several commonly used structural forms of closed coal yard,summarizes the mechan⁃ical characteristics of different structural forms,the adaptability of the structure to coal stacking and taking equip⁃ment,the shape and span of the coal yard used,the advantages and disadvantages of the structure,and defines the ap⁃plication scope of the structural form,which can be used as a reference for the scheme design of closed coal yard. Keywords:portal frame；truss structure；gas film structure；prestressed truss string structure改革开放以来，随着我国电力事业的发展，封闭或半封闭的储煤结构得到了广泛应用。

大型燃煤发电厂封闭贮煤设施的几种结构形式比较摘要：以广东汕头市某改扩建热电联产工程煤场选形为例，对国内外采用主要采用的几种全封闭式煤场进行论述比较。

阐述大型大型燃煤发电厂封闭贮煤设施如何进行方案比选。

关键词：全封闭煤场；结构方案比选随着国家对环境要求的提高，以及大众的环保意识加强，燃煤电厂设计中越来越注重环保设计。

为了更有效的利用资源、治理燃煤电厂煤场运行条件，国内燃煤电厂建设中更多的采用封闭式煤场。

现以广东汕头市某改扩建热电联产工程煤场选形为例，对国内外采用主要采用的几种全封闭式煤场进行论述比较。

1 工程概述本工程位于汕头市濠江区，离汕头市中心约6km。

本期工程是在拆除原有电厂的原厂址及附近场地进行建设。

本期工程建设2台超临界燃煤抽汽凝汽式热电联产汽轮发电机组。

2 工程地质厂址区地貌上属河流阶地与侵蚀丘陵的过渡地带。

厂址范围内河岸边地形较平坦，阶地前缘地面高程为 1.3m～4.9m，阶地后缘丘陵石山区，地面高程一般为10m~68m。

现为采石场，开挖程度较高。

厂区与区域活动性断裂最近距离约1km，区域地质构造相对稳定，厂址区地震动峰值加速度为0.20g，相应地地震基本烈度为8度，地震动反应谱特征周期为0.35s。

从《可研阶段岩土工程勘察报告》来看，整个勘测场分为○Ⅰ区、○Ⅱ区。

○Ⅰ区中等风化岩面埋藏较浅，大部分基岩裸露。

位于厂址的东南边，现为石山，部分已被开采，○Ⅰ区属Ⅰ类建筑场地，为抗震有利地段。

○Ⅱ区中等风化岩面起伏较大，大部分基岩埋藏较深。

主要位于厂址区西北边。

厂址北侧有一条近东西向、宽60m～80m的风化深槽，中等风化岩面深度大于40m，○Ⅱ区为Ⅱ类建筑场地，为抗震不利地段，需进行地基处理。

根据场地布置需要，煤场布置于○Ⅰ区内，可采用天然基础。

3 各类型封闭煤场比较、分析国内外封闭煤场及各类储物库主要有筒仓贮煤场、封闭式条形煤场、圆型贮煤场、球型煤场。

3.1 筒仓贮煤场筒仓贮煤场由多个钢筋混凝土封闭圆筒结构排列组合而成，顶部在直径较小时可采用钢筋混凝土梁板结构；直径较大时采用实腹钢梁、钢桁架等承重型楼面。
