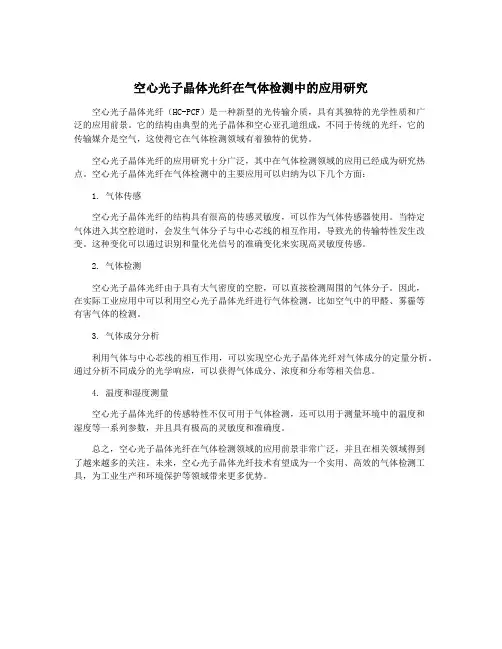

空心光子晶体光纤在气体检测中的应用研究
空心光子晶体光纤（HC-PCF）是一种新型的光传输介质，具有其独特的光学性质和广
泛的应用前景。
它的结构由典型的光子晶体和空心亚孔道组成，不同于传统的光纤，它的
传输媒介是空气，这使得它在气体检测领域有着独特的优势。
空心光子晶体光纤的应用研究十分广泛，其中在气体检测领域的应用已经成为研究热点。
空心光子晶体光纤在气体检测中的主要应用可以归纳为以下几个方面：
1. 气体传感
空心光子晶体光纤的结构具有很高的传感灵敏度，可以作为气体传感器使用。
当特定
气体进入其空腔道时，会发生气体分子与中心芯线的相互作用，导致光的传输特性发生改变。
这种变化可以通过识别和量化光信号的准确变化来实现高灵敏度传感。
2. 气体检测
空心光子晶体光纤由于具有大气密度的空腔，可以直接检测周围的气体分子。
因此，
在实际工业应用中可以利用空心光子晶体光纤进行气体检测，比如空气中的甲醛、雾霾等
有害气体的检测。
3. 气体成分分析
利用气体与中心芯线的相互作用，可以实现空心光子晶体光纤对气体成分的定量分析。
通过分析不同成分的光学响应，可以获得气体成分、浓度和分布等相关信息。
4. 温度和湿度测量
空心光子晶体光纤的传感特性不仅可用于气体检测，还可以用于测量环境中的温度和
湿度等一系列参数，并且具有极高的灵敏度和准确度。
总之，空心光子晶体光纤在气体检测领域的应用前景非常广泛，并且在相关领域得到
了越来越多的关注。
未来，空心光子晶体光纤技术有望成为一个实用、高效的气体检测工具，为工业生产和环境保护等领域带来更多优势。
光子晶体光纤空心光纤
光子晶体光纤是一种新型的光纤传输介质，其内部的光子晶体结构能够有效地控制光的传输和传播，提供了更高的传输速率和更低的传输损耗。
空心光纤是另一种特殊的光纤结构，与传统的实心光纤相比，其内部存在空气或真空的空腔，使光能够在空腔内传输，从而减少了光的传播损耗。
光子晶体光纤和空心光纤都具有独特的优势和应用领域。
光子晶体光纤的光子晶体结构可以通过改变晶格常数或填充材料来调控光的传输特性，从而实现对光的波长、偏振和模式等参数的控制。
这使得光子晶体光纤在光通信、光传感和光波导等领域具有广阔的应用前景。
空心光纤的空腔结构使得光能够在空气或真空中传输，减少了光与固体材料之间的相互作用，从而大大降低了传输损耗。
此外，空气或真空的介质使得光在空腔中的传播速度更快，进一步提高了传输效率。
因此，空心光纤在高功率激光传输、光纤传感和气体检测等领域有着广泛的应用。
光子晶体光纤和空心光纤的结合将会进一步扩展光纤传输的应用领域。
通过在空心光纤内部填充光子晶体结构，可以实现对光的更精细的控制和调控。
这种结合将使光纤传输在光通信、光传感和激光
加工等领域发挥更大的作用。
光子晶体光纤和空心光纤作为两种新型的光纤传输介质，分别具有独特的优势和应用领域。
它们的结合将会进一步推动光纤技术的发展，为光通信、光传感和光波导等领域提供更加高效和可靠的解决方案。
光子晶体的制备及其在能量传输中的应用光子晶体是一种类似于晶体的结构材料，具有周期性电介质常数分布的特点。
其制备原理基于周期性结构造成的电介质常数分布，由于其特殊的物理特性，在各个领域得到了广泛的研究和应用。
本文将从光子晶体的制备方法、物理特性、在能量传输中的应用等方面加以阐述。
一、光子晶体的制备方法目前，制备光子晶体的方法主要有两种，一种是结构自组装法，另一种是微加工法。
结构自组装法是通过自然现象或化学反应的自组装过程将介质材料形成规则的周期性结构，这种制备方法有较高的制备效率和较低的成本，但是对材料性质的控制较为困难。
微加工法则是利用现代微纳加工技术，将介质材料加工成一定的形状和尺寸，然后将它们组装到成周期性结构，这种制备方法对于材料的性质控制更加精准。
但是，微加工法的制备成本较高，制备效率较低。
二、光子晶体的物理特性光子晶体的物理特性主要包括全反射和禁带带隙。
由于光子晶体中电介质常数分布呈周期性分布，光子晶体中光的传播受到波长和晶体周期的影响，当光子晶体中的晶体周期与光的波长相同或相近时，光在晶体中将发生全反射现象。
这种全反射现象使得光子晶体在光控制、传感、光通信等领域得到了广泛的应用。
此外，当光子晶体中的晶体周期满足某种条件时，晶体将形成禁带带隙（photonic band gap），即在某一波长区间内光的传播被完全禁止，这种带隙可以用于能量传输的控制。
三、光子晶体在能量传输中的应用光子晶体的带隙特性可以用于光纤的保护。
光纤在传输光信号时会受到外界的干扰，如果干扰信号具有与光信号相同的频率，干扰将会扰乱光信号的传输。
通过在光纤表面制备一层具有周期性折射率分布的光子晶体，可以形成一个类似于带隙的腔，禁止干扰信号的传输。
另外，光子晶体的带隙特性还可用于光能量传输的控制。
光子晶体中“光窗”的传递尺寸可控制在几个波长的尺度范围内，避免光的能量损失和漏失。
通过利用光子晶体的带隙特性，可以将光的能量在复杂的系统中优化传输，而且保持能量传输的高效性。
光子晶体技术的研究与应用1. 引言光子晶体技术是一种基于周期性微纳米结构的光学材料的研究领域。
光子晶体具有优异的光学特性，如光子禁带、高散射效应和负折射率等，对于实现光传输、信息处理和传感等领域具有重要的应用潜力。
本文将探讨光子晶体技术的研究进展以及其在通信、能源和生物医学领域的应用。
2. 光子晶体的基础理论2.1 光子晶体的光学特性光子晶体的禁带特性是其最重要的特点之一。
由于周期性结构的存在，光子晶体可以形成光子禁带，导致特定波长范围内的光无法传播。
此外，光子晶体还具有高散射特性，可抑制波导中的损失和信号衰减，保证光的传输质量。
2.2 光子晶体的制备方法目前光子晶体的制备方法主要包括自组装、纳米加工和拓扑结构构建等。
自组装方法利用表面张力和静电力实现微粒的自组装，制备周期性结构。
纳米加工方法则通过利用电子束、激光或离子束等手段对材料进行精细加工，形成所需的结构。
拓扑结构构建方法则通过设计微晶格结构的拓扑，实现光子晶体的制备。
3. 光子晶体技术在通信领域的应用3.1 光子晶体光纤光子晶体光纤是一种基于光子晶体技术的新型光传输介质。
相比于传统光纤，光子晶体光纤具有更低的衰减、更大的带宽和更高的色散控制能力。
这使得光子晶体光纤在光通信领域具有广泛的应用前景。
3.2 光子晶体反射镜光子晶体反射镜是一种利用光子晶体禁带特性制备的高效反射镜。
光子晶体反射镜具有窄的反射带宽和高反射效率，使得其在光通信系统中具有重要的应用。
光子晶体反射镜可以用于滤波器、增加光纤连接效率和光波导设备等。
4. 光子晶体技术在能源领域的应用4.1 光子晶体太阳能电池光子晶体技术可以应用于太阳能电池的改进。
通过调节光子晶体材料的结构和禁带特性，可以实现对太阳光的高效吸收和光子限域效应，提高太阳能电池的转换效率。
4.2 光子晶体发光二极管光子晶体发光二极管是一种利用光子晶体结构优势制备的高效发光器件。
光子晶体结构可以调控发光二极管的发光特性，使得其在照明和显示领域具有广泛的应用前景。
光子晶体应用于化学及生物传感器的研究进展段廷蕊 李海华 孟子晖3 刘烽 都明君(北京理工大学化工环境学院 北京 100081)摘 要 光子晶体是由两种以上具有不同折光指数的材料在空间按照一定的周期顺序排列所形成的有序结构材料,它具有尺度为光波长量级的重复结构单元,通过对这些结构单元的合理设计,可以调控光子晶体的光学性质。
近年来,光子晶体不仅在药物释放、光学开关、金属探针领域取得了广泛的应用,也为化学及生物传感器领域提供了新的检测原理和手段。
本文概述了光子晶体的制备方法及近年来该技术在化学及生物传感器领域中的应用研究。
关键词 光子晶体 水凝胶 化学传感器 生物传感器 分子识别Application of Photonic Crystals in Chemical and Bio2sensorsDuan T ingrui,Li Haihua,Meng Z ihui3,Liu Feng,Du Mingjun(School of Chemical&Environmental Engineering,Beijing Institute of T echnology,Beijing100081)Abstract Photonic crystals are periodical materials which are made by periodically arrangement of m ore than tw o materials with different reflective index.Photonic crystals have periodical and repeated unit structure with nanometer scale,and its optical properties can be tuned by reas onably designing of the structure units.Photonic crystals have been applied notonly in clinical diagnosis,drug delivery,optical s witches,ion probe,but als o in biosens ors and chemical sens ors.Here thepreparation methods and applications in sens ors field of photonic crystals are summarized.K eyw ords Photonic crystals,Hydrogel,Chemical sens or,Biosens ors,M olecular recognition1 光子晶体的概念及其结构特性 光子晶体(photonic crystals)是1987年Y ablonovitch和John等在研究自辐射和光子局域化时分别提出的。
光子学技术在光学智能传感领域的应用案例光子学技术作为一门交叉学科，将光学、电子学、信息科学等多个学科相结合，为各个领域带来了巨大的创新和进步。
在光学智能传感领域，光子学技术的应用可谓是举足轻重。
本文将介绍几个光子学技术在光学智能传感领域的应用案例，从中可以看到光子学技术对传感领域的重要贡献。
第一个案例是光子学技术在光纤传感领域的应用。
光纤传感是一种基于光纤的传感技术，利用光纤的特殊结构和光学特性来实现对周围环境的测量与监测。
光子学技术在光纤传感领域的应用主要体现在传感器的开发和优化上。
例如，光子晶体光纤传感器利用光子晶体结构的特殊性质，可以实现对温度、压力、湿度等物理量的高精度测量，具有灵敏度高、响应速度快等优点。
另外，光纤光偏振传感器则可以实现对光强和光偏振等参数的测量，广泛应用于光纤通信、光学显微镜等领域。
第二个案例是光子学技术在光学成像领域的应用。
光学成像是一种利用光学原理获取目标物体图像的技术，广泛应用于医学影像、航空测绘、安防监控等领域。
光子学技术为光学成像的发展提供了强大的支持。
例如，光学相干断层扫描（OCT）技术利用光的干涉原理，可以实现对目标物体的高分辨率成像，广泛应用于眼科、心血管病学等领域。
另外，基于光子晶体的超透镜技术可以实现对小尺寸目标的全息投影成像，具有成像速度快、分辨率高等特点。
第三个案例是光子学技术在光谱分析领域的应用。
光谱分析是一种通过对物质与光的相互作用来获取物质的结构和性质信息的技术，广泛应用于化学、生物、环境等领域。
光子学技术为光谱分析提供了更高的灵敏度和分辨率。
例如，拉曼光谱技术利用光与物质的振动相互作用，可以实现对物质的快速、非损伤性的分析，广泛应用于化学品鉴定、生物医学等领域。
另外，基于光纤光谱仪的光谱分析技术可以实现对目标区域的高精度光谱测量，具有成本低、体积小等优点。
综上所述，光子学技术在光学智能传感领域的应用案例举足轻重，对现代科技的发展起到了重要的推动和支持作用。
光子晶体光纤滤波器在通信系统中的应用光子晶体光纤滤波器是一种利用光子晶体结构实现光波长选择性传输的光纤器件。
它在通信系统中起到了重要的作用，可以提高系统的传输质量和性能。
本文将详细介绍光子晶体光纤滤波器在通信系统中的应用。
首先，光子晶体光纤滤波器具有优异的波长选择性能。
光子晶体光纤的核心结构具有比常规光纤更高的折射率，通过精确设计光子晶体结构，可以实现在特定波长范围内的光波长选择性传输，同时过滤掉其他频率的光信号。
这种特性使得光子晶体光纤滤波器在光通信中具有重要的应用价值。
其次，光子晶体光纤滤波器可以用于波分复用（WDM）光纤通信系统中。
在WDM系统中，多个不同波长的光信号可以通过一个光纤同时传输，这样大大提高了通信系统的传输容量。
然而，由于不同波长的光信号之间可能存在互相干扰的问题，需要利用滤波器将其进行分离。
光子晶体光纤滤波器可以根据波长选择性地过滤掉其他波长的光信号，从而实现有效的波长分离，提高系统的传输质量。
光子晶体光纤滤波器还可以应用于光互连系统中。
在高速通信系统中，由于光信号的传输速率较高，传统的滤波器在捕获和处理高速光信号时会出现困难。
而光子晶体光纤滤波器由于其小尺寸、高速度和波长选择性能，可以实现对高速光信号的准确滤波。
这对于光互连系统中的信号处理和数据传输非常重要，提高了系统的可靠性和稳定性。
此外，光子晶体光纤滤波器还可以用于光传感器和光传感系统中。
光传感器是一种将光信号转化为电信号的装置，广泛应用于环境监测、生物医学和安全检测等领域。
光子晶体光纤滤波器通过选择性过滤光信号波长，可以实现对特定光信号的检测和测量。
光传感器系统中的光子晶体光纤滤波器可以提高传感器的灵敏度和选择性，增强光信号的检测性能。
最后，光子晶体光纤滤波器还可以应用于光纤激光器和光纤放大器中。
光子晶体光纤滤波器通过选择性地过滤掉特定波长的光信号，可以实现对光纤激光器和光纤放大器中的光信号的调控和优化。
这对于提高激光器和放大器的效率和性能非常重要，同时也可以降低系统的噪声和失真。
