光子晶体光纤的制备

光纤通信中的光子晶体光纤设计与制备光纤通信是现代通信技术中的重要组成部分，它以光信号的传输为基础，具有高速率、大容量和低损耗等优势。

而在光纤通信系统中，光子晶体光纤（Photonic Crystal Fiber, PCF）作为一种新型光传输介质，由于其独特的结构和优异的光学性能，受到了广泛的关注与研究。

光子晶体光纤的设计与制备是实现其优异性能的关键。

在设计光子晶体光纤时，首要任务是选择合适的光子晶体结构。

光子晶体结构是指具有周期性调制折射率的光导波结构。

常用的结构包括周期性空气孔径的光子晶体光纤和光子晶体光纤的背腔结构等。

这些结构的设计需要考虑到希望实现的光学性能，例如传输带宽、波导色散特性和波导模式等。

设计合适的光子晶体结构可以在光纤中实现弥散调制、非线性光学和光谱限制等功能。

而在制备光子晶体光纤时，主要有两种方法：传统的拉制法和堆叠法。

拉制法是将预先制备好的光子晶体玻璃棒拉长成光纤的方法。

这种方法需要精确控制光子晶体结构中的孔径大小和填充材料的组成，以实现预期的光学性能。

拉制法制备的光子晶体光纤具有高组织完整性和直径可控性等优点。

而堆叠法是通过将多层光子晶体玻璃片堆叠在一起，再将其熔合成整体光纤的方法。

堆叠法相对较简单，然而由于其制备过程中的不完整性和结晶缺陷，所制备的光纤表现出较高的损耗和波导色散。

在光子晶体光纤的制备过程中，材料选择也是非常重要的一环。

通常，用于制备光子晶体光纤的材料包括玻璃、聚合物和硅等。

玻璃材料在光子晶体光纤制备中具有较好的热稳定性和光学性能，然而其制备工艺复杂且成本较高；聚合物材料则具有较高的制备灵活性和低制备成本，但其热稳定性较差；硅材料则可以通过现代微纳加工技术进行制备，具有优异的光学性能和热稳定性，但其制备工艺较为复杂。

除了设计和制备光子晶体光纤外，其它一些关键问题也值得关注。

例如，对于光子晶体光纤中的非线性效应，如自相位调制和频率倍增等，需要认真研究其对光信号传输的影响。

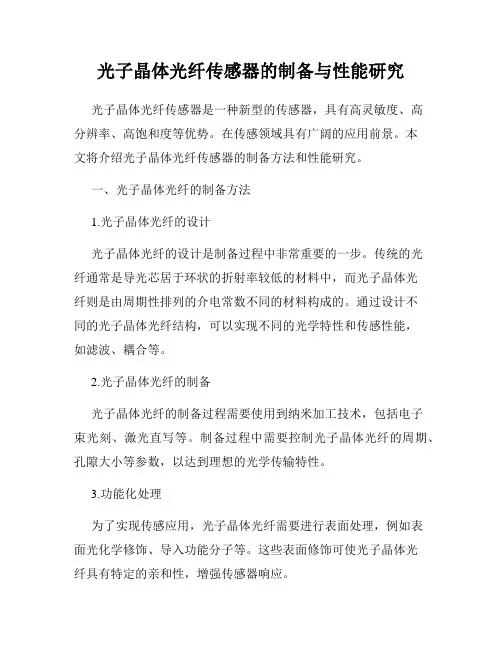

光子晶体光纤传感器的制备与性能研究光子晶体光纤传感器是一种新型的传感器，具有高灵敏度、高分辨率、高饱和度等优势。

在传感领域具有广阔的应用前景。

本文将介绍光子晶体光纤传感器的制备方法和性能研究。

一、光子晶体光纤的制备方法1.光子晶体光纤的设计光子晶体光纤的设计是制备过程中非常重要的一步。

传统的光纤通常是导光芯居于环状的折射率较低的材料中，而光子晶体光纤则是由周期性排列的介电常数不同的材料构成的。

通过设计不同的光子晶体光纤结构，可以实现不同的光学特性和传感性能，如滤波、耦合等。

2.光子晶体光纤的制备光子晶体光纤的制备过程需要使用到纳米加工技术，包括电子束光刻、激光直写等。

制备过程中需要控制光子晶体光纤的周期、孔隙大小等参数，以达到理想的光学传输特性。

3.功能化处理为了实现传感应用，光子晶体光纤需要进行表面处理，例如表面光化学修饰、导入功能分子等。

这些表面修饰可使光子晶体光纤具有特定的亲和性，增强传感器响应。

二、光子晶体光纤传感器的性能研究1.光子晶体光纤传感器的灵敏度由于光子晶体光纤具有周期性分布的介电常数结构，其光学性能对附近环境的物理化学变化非常敏感。

通过测量光子晶体光纤传感器在不同环境下的光学特性变化，可以得到传感器的灵敏度。

实验研究表明，光子晶体光纤传感器对温度、压力、气体浓度等参数具有很高的灵敏度。

2.光子晶体光纤传感器的分辨率光子晶体光纤传感器的分辨率是指传感器对样品浓度、温度等参数变化的最小检测能力。

通过调整光子晶体光纤的结构和参数，可以提高传感器的分辨率。

同时，使用高灵敏度的检测技术也可以提高传感器的分辨率。

3.光子晶体光纤传感器的响应速度光子晶体光纤传感器的响应速度是指传感器响应物理化学变化的时间。

一般来说，响应速度越快，传感器的响应能力就越强。

实验研究表明，光子晶体光纤传感器对于气体浓度变化的响应速度可以达到毫秒级别。

4.光子晶体光纤传感器的饱和度饱和度是指传感器对样品参数浓度变化的响应范围。

光子晶体光纤的研究光子晶体光纤是一种由光子晶体材料制成的光纤结构，具有一系列独特的光学和传输特性。

它相比传统的光纤，具有更低的损耗和更大的带宽，适用于光通信、光传感、光声学等领域。

在过去的几十年中，光子晶体光纤的研究取得了许多重要的进展，本文将对其中的关键问题进行综述。

首先，我们将介绍光子晶体光纤的基本原理。

光子晶体是具有周期性结构的光学材料，其周期往往与入射光的波长相当。

通过精确设计和控制光子晶体的结构参数，比如晶格常数、填充率等，可以实现对光的传输和控制。

在光子晶体光纤中，光的传输是通过光子晶体的周期性折射率变化引导的，从而实现低损耗和大带宽的特性。

其次，我们将重点介绍光子晶体光纤的设计和制备方法。

光子晶体光纤可以通过多种方法来制备，包括体外法、孔蚀法和结合法等。

其中，体外法是最常用的方法之一，其基本步骤是将光子晶体材料制备成光纤的预制坯料，然后通过拉伸和微调制得到所需的光纤结构。

在制备过程中，需要注意光子晶体的晶格参数和填充率对光纤性能的影响，以及如何实现精确控制和调节。

然后，我们将介绍光子晶体光纤的光学特性。

光子晶体光纤的光学特性主要是由光子晶体的结构和材料的选取所决定的。

光子晶体的周期结构可以实现对光的波长选择性传输，从而实现对光的色散和非线性效应的控制。

此外，光子晶体材料的选择也决定了光纤的损耗和带宽，常用的材料包括硅、玻璃、聚合物等。

通过设计和优化光子晶体光纤的结构和材料，可以实现对光纤的性能的控制和调节。

最后，我们将讨论光子晶体光纤在实际应用中的一些研究进展和挑战。

光子晶体光纤具有许多潜在的应用，例如高速通信、传感和光声学等领域。

在高速通信中，光子晶体光纤可以实现更高的传输速率和更长的传输距离，从而提高光纤通信系统的性能。

在传感方面，光子晶体光纤可以实现对温度、压力、化学成分等的高灵敏度测量。

在光声学中，光子晶体光纤可以实现对声波的传输和控制，为光声成像、光声治疗等提供新的可能性。

说明书摘要权利要求书1、一种发红光的高硅氧玻璃的制造方法，采用SiO2的重量百分比含量超过95%的多孔玻璃，该多孔玻璃的孔径为1nm～20nm，纳米孔占玻璃的体积为23%～33%。

通过溶液的分次浸渍法，将该多孔玻璃浸入到含有活性稀土离子和惰性稀土离子以及其他过渡金属离子的溶液中，再在特定的温度制度和气氛中高温烧结而制备。

2、根据权利要求1所述的发红光的高硅氧玻璃的制造方法，其特征在于所述的溶液的溶剂为酸、水、乙醇、以及丙酮等。

3、根据权利要求2所述的稀酸为稀硝酸，稀盐酸和稀硫酸等。

4、根据权利要求1所述的发绿光的高硅氧玻璃的制造方法，其特征在于所述的活性稀土离子为铕离子。

5、根据权利要求1所述的发绿光的高硅氧玻璃的制造方法，其特征在于所述的惰性稀土离子为硝酸钇和硝酸钆。

6、根据权利要求1所述的发绿光的高硅氧玻璃的制造方法，其特征在于所述的其他过渡金属离子系指钒离子和铋离子。

7、根据权利要求1所述的分次浸渍法是指：掺杂钒离子的过程和掺杂其他金属离子的过程分开，具体而言就是将多孔玻璃先浸入到含有钒离子的溶液中，待浸泡至少20分钟后，在135摄氏度到650摄氏度温度之间干燥后再浸入到含有铕离子，铋离子，钇离子或者钆离子的溶液中去。

或者是将多孔玻璃浸入到含有铕离子，铋离子，钇离子或者钆离子的溶液中，待浸泡至少1个小时后，在350摄氏度到650摄氏度温度之间干燥后再浸入到含有钒离子的溶液中去。

8、根据权利要求1所述的温度制度，是指按照如下程序升温：从室温到100摄氏度至200摄氏度区间，升温速率小于1摄氏度每分钟；必须保持100摄氏度至200摄氏度温度区间至少120分钟；100摄氏度到200摄氏度区间任一温度升温到600摄氏度到800摄氏度区间任一温度，升温速率小于3.5摄氏度每分钟；必须保持600摄氏度到800摄氏度温度区间任意温度至少90分钟；从600摄氏度到800摄氏度区间任一温度升温到950摄氏度，升温速率小于3.5摄氏度每分钟；必须保持950摄氏度温度至少90分钟；950摄氏度升温到1100摄氏度，升温速率小于1摄氏度每分钟；必须保持1100摄氏度温度至少45分钟。

具有高双折射光子晶体光纤特性分析与研究具有高双折射光子晶体光纤特性分析与研究摘要：光子晶体光纤作为一种新兴的光纤传输技术，在光通信、光传感等领域具有广泛的应用前景。

本文通过对具有高双折射特性的光子晶体光纤的研究与分析，从光纤的制备过程、光纤的传输特性、光纤的偏振相关特性等方面进行了深入的阐述与探讨。

1. 引言在光通信和光传感领域，光纤作为一种重要的传输介质，以其带宽大、传输损耗小等优势而备受关注。

传统的光纤具有单折射特性，然而在某些应用中，需要一种具有高双折射特性的光纤来满足特定的传输需求。

光子晶体光纤作为一种新型的光纤结构，在光传输中具有独特的优势，具有高双折射特性的光子晶体光纤更是引人注目。

2. 光子晶体光纤的制备过程光子晶体光纤的制备通常采用光纤拉制技术。

首先，通过高纯度的石英玻璃材料制备光纤的芯杆材料，然后通过拉伸和熔融等工艺形成一种具有周期性微结构的光子晶体结构。

制备过程中的参数调控直接影响光子晶体光纤的性能，例如芯杆材料的纯度、拉伸速度、拉伸温度等。

3. 光子晶体光纤的传输特性与传统的单模光纤相比，具有高双折射特性的光子晶体光纤在传输中表现出独特的特性。

首先，光子晶体光纤具有较大的模场面积，可以实现更低的非线性效应和更低的色散效应。

其次，光子晶体光纤具有高度的模式选择性，可以实现光波在特定频率范围内的选择性传输。

此外，光子晶体光纤还具有较低的损耗和高的带宽等优点。

4. 光子晶体光纤的偏振相关特性光子晶体光纤的偏振相关特性是其独特性能的重要组成部分。

具有高双折射特性的光子晶体光纤能够实现偏振保持和调控等功能。

通过调节光子晶体光纤的结构参数，可以实现对特定偏振模式的选择传输，实现偏振编码和解码等应用。

5. 应用前景与展望在光通信、光传感等领域，具有高双折射特性的光子晶体光纤具有广阔的应用前景。

其高度的模式选择性和低损耗特性使其在多通道传输、色散补偿等方面具备重要的应用潜力。

此外，光子晶体光纤还可以应用于光传感领域，通过光纤中的微小结构变化实现对环境参数的高灵敏度检测。

光子晶体光纤的制备与应用随着信息技术的不断进步，对于光通信领域的研究也越来越深入。

而在光学通信中，光纤起到了至关重要的作用，然而，传统的光纤略显单调。

因此，科研人员们又开始寻找新的光纤材料，其中，光子晶体光纤被认为是最具有潜力的新光纤材料。

光子晶体光纤的制备光子晶体光纤是一种新型的光导材料，其中包含了空气和玻璃两种材料。

光子晶体由于其结构具有带隙效应（能量隙），因此它能够将光能够束缚在其中，从而形成光波导。

与传统的光纤材料不同，光子晶体光纤的表面是需要精确控制的，因为它们的结构是有序的，其中的控制尺寸的缺陷锁定了光子在其中的传播路径，因此具有更高的光传输效率，且能够将波长的选择性强制约束在更窄的区域之内。

在光子晶体的制备中，首先需要确定其结构，这样有助于确定制备过程中所需要的材料和技术。

除此之外，光子晶体中的结构是需要全息光阻控制技术来保证其制备质量和形貌的。

最终制备出的光子晶体光纤极具有光学性质，因此极具潜力。

光子晶体光纤的应用对于光子晶体光纤，它在不同应用场景下能够发挥出不同的作用。

具体而言，光子晶体光纤的应用有以下几个方面：1.传感：光子晶体光纤能够用于传感器中，通过其光学结构可以感知光的强度、波长以及光的方向等信息，从而实现温度、压力、湿度等物理或化学量的测量。

2.激光：光子晶体光纤还可以作为纳秒脉冲激光器的中心材料用于激光加工等领域。

光子晶体光纤和其他的激光产生材料相比，具有更高的激光输出功率，更长的寿命和更大的波长范围。

3.光子晶体光纤传输线：光子晶体光纤可以用作长距离信号传输的媒介，它在传输行程中能够减少光信号的损失，同时也可以帮助用户在一定的范围内扩展传递的信号。

4.光纤光栅：光子晶体光纤可以用于光纤光栅的制作，光纤光栅是通常用于传感和滤波的一种传感器，能够运用其制作材料的反射光线频率信息进行信号检测。

因此，可见光子晶体光纤在不少领域有广泛的应用。

虽然其制备和生产工艺较为复杂，但是其高的光学质量和光学性能的同时也表明了它具有广阔的研究和应用前景。

光子晶体光纤的制备与应用研究光子晶体光纤的制备主要分为两种方法：传统方法和新型方法。

传统方法是将光子晶体纳米颗粒混入熔融的硅酸盐玻璃中，通过拉伸和制作纤芯来制备光纤。

新型方法则是通过叠加不同颜色的光子晶体微球堆积来制作纤芯。

这些方法制备的光子晶体光纤具有高透明度、低损耗、高灵敏度和宽带宽等优点。

光子晶体光纤的应用研究主要集中在通信、传感和激光技术等领域。

在通信方面，光子晶体光纤可以提供更高的带宽和更低的损耗，可以用于长距离传输和高速数据传输。

在传感方面，光子晶体光纤具有较好的灵敏度和可调谐性，可以用于气体、液体和生物传感。

在激光技术方面，光子晶体光纤可以用作激光波导器件，用于光子晶体激光器和光纤拉曼激光器等的输出波导。

光子晶体光纤的研究还包括光纤传输特性和光纤结构改进等方面。

光子晶体光纤的光传输特性主要通过调整光子晶体光纤的纤芯结构和纤芯材料来实现，以改变纤芯的折射率和色散特性。

光纤结构改进主要通过改变纤芯的孔径和填充材料来实现，以提高光子晶体光纤的性能和应用范围。

光子晶体光纤的应用前景广阔。

随着信息技术的发展和需求的增加，对光纤通信和数据传输的需求也越来越大。

光子晶体光纤由于其独特的光学和物理特性，可以满足高带宽和低损耗的需求，因此在通信领域具有广阔的应用前景。

同时，光子晶体光纤在传感和激光技术领域也有很大的应用潜力，可以用于生命科学、环境监测和材料研究等方面。

总之，光子晶体光纤的制备与应用研究是一项具有重要意义的研究领域。

通过对光子晶体光纤的制备方法和应用特性的研究，可以推动光子晶体光纤在通信、传感和激光技术等领域的广泛应用，为信息技术的发展和创新做出贡献。

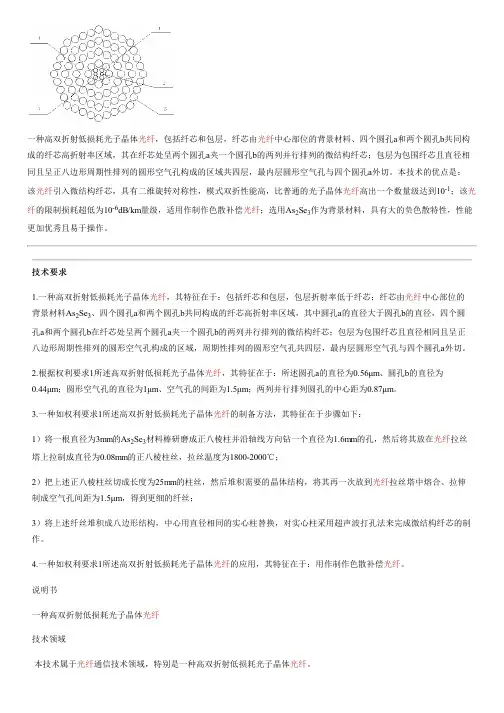

一种高双折射低损耗光子晶体光纤，包括纤芯和包层，纤芯由光纤中心部位的背景材料、四个圆孔a和两个圆孔b共同构成的纤芯高折射率区域，其在纤芯处呈两个圆孔a夹一个圆孔b的两列并行排列的微结构纤芯；包层为包围纤芯且直径相同且呈正八边形周期性排列的圆形空气孔构成的区域共四层，最内层圆形空气孔与四个圆孔a外切。

本技术的优点是：该光纤引入微结构纤芯，具有二维旋转对称性，模式双折性能高，比普通的光子晶体光纤高出一个数量级达到10-1；该光纤的限制损耗超低为10-6dB/km量级，适用作制作色散补偿光纤；选用As2Se3作为背景材料，具有大的负色散特性，性能更加优秀且易于操作。

技术要求1.一种高双折射低损耗光子晶体光纤，其特征在于：包括纤芯和包层，包层折射率低于纤芯；纤芯由光纤中心部位的背景材料As2Se3、四个圆孔a和两个圆孔b共同构成的纤芯高折射率区域，其中圆孔a的直径大于圆孔b的直径，四个圆孔a和两个圆孔b在纤芯处呈两个圆孔a夹一个圆孔b的两列并行排列的微结构纤芯；包层为包围纤芯且直径相同且呈正八边形周期性排列的圆形空气孔构成的区域，周期性排列的圆形空气孔共四层，最内层圆形空气孔与四个圆孔a外切。

2.根据权利要求1所述高双折射低损耗光子晶体光纤，其特征在于：所述圆孔a的直径为0.56μm、圆孔b的直径为0.44μm；圆形空气孔的直径为1μm、空气孔的间距为1.5μm；两列并行排列圆孔的中心距为0.87μm。

3.一种如权利要求1所述高双折射低损耗光子晶体光纤的制备方法，其特征在于步骤如下：1）将一根直径为3mm的As2Se3材料棒研磨成正八棱柱并沿轴线方向钻一个直径为1.6mm的孔，然后将其放在光纤拉丝塔上拉制成直径为0.08mm的正八棱柱丝，拉丝温度为1800-2000℃；2）把上述正八棱柱丝切成长度为25mm的柱丝，然后堆积需要的晶体结构，将其再一次放到光纤拉丝塔中熔合、拉伸制成空气孔间距为1.5μm，得到更细的纤丝；3）将上述纤丝堆积成八边形结构，中心用直径相同的实心柱替换，对实心柱采用超声波打孔法来完成微结构纤芯的制作。

光子晶体光纤制备原理
光子晶体光纤的制备原理基于光子晶体的概念。

光子晶体是一种具有周期性折射率变化的介质，能够控制光的传播。

在光子晶体光纤中，包层由规则排列的空气孔构成，这些空气孔的排列方式决定了光的导光特性。

光纤的核心则由破坏包层结构周期性的缺陷构成，这个缺陷可以是固体硅，也可以是空气孔。

对于核心为空气孔的情况，光的导光机制主要是布拉格衍射。

当一定波长的光通过作为包层的二维光子晶体时，光被陷获在作为核心的空气孔中，并通过布拉格衍射实现光的传输。

这种光子晶体光纤的导光机制使光纤设计更灵活，因为光子带隙条件只依赖于包层的性质，纤芯折射率可以自由选择，从而将光波限制在空纤芯中。

对于核心为固体硅的情况，包层不存在光子带隙，其有效折射率是硅和空气的体平均，小于核心硅的折射率。

因此，这种光纤的导光机制是全内反射。

只要满足全反射的条件，光完全可以局限在“纤芯”范围内传播。

与全内反射光纤相比，光子带隙导向给予了额外的自由度。

光子晶体光纤的制备过程涉及复杂的微纳加工技术。

首先，制备出一簇细小的毛细管，并使其周期性排列。

然后，通过特定的技术将这些毛细管组装起
来，形成光子晶体光纤的结构。

这种光纤具有优良的传输特性，因此在全球范围内受到了广泛的关注和应用。

光子晶体光纤的制备及应用光子晶体光纤是一种具有高光波导控制能力和特殊光学性质的光纤，它的制备手段和微电子加工技术相似，主要包括光子晶体结构设计、材料选择与制备、光纤预制和制备等过程。

光子晶体光纤在光通信、生物医学、传感器等领域有着广泛的应用。

一、光子晶体光纤的制备过程1. 光子晶体结构设计光子晶体结构是光子晶体光纤具有高光波导控制能力的重要保证。

可以选用计算机辅助设计软件和模拟器进行结构优化和仿真。

通过改变光子晶体晶胞中介质的折射率等参数，可以改变光子晶体的光学特性，如色散、带宽等。

可能的光子晶体结构包括一维、二维、三维光子晶体结构等。

2. 材料选择与制备光子晶体材料的选择具有重要意义。

常见的材料有二氧化硅、氧化铌、氧化锆等。

材料制备一般采用溶胶-凝胶法、水热法、溶液旋转涂覆法等方法。

在制备过程中，需要特别注意保证晶体结构的完整性和均匀性。

3. 预制光纤常规的预制光纤一般采用传统的气相化学沉积法、拉制法、熔石英法等制备。

而预制光纤的表面和内部质量对于最后制备的光子晶体光纤的质量和性能有着重要的影响。

4. 光子晶体光纤的制备光子晶体光纤的制备主要分为两步，首先是将预制光纤拉伸到一定长度，然后再通过模板法或空气堵塞法在拉伸的光纤中注入光子晶体颗粒。

两种方法制备的光子晶体光纤形态略有不同，模板法制备的光子晶体光纤表面光子晶体结构呈现出钮扣状，空气堵塞法制备的光子晶体光纤表面结构则为环状。

二、光子晶体光纤的特性和应用1. 光子晶体光纤的特性光子晶体光纤具有多种特殊的光学性质，如能够实现群速度减缓、衍射效应等，并且可以通过改变结构参数实现光学滤波、非线性光学等特殊功能。

由于光子晶体光纤内部的结构类似于光子晶体，因此对于光的波长和方向等具有良好的调制能力。

2. 光子晶体光纤的应用（1）光通信领域光子晶体光纤可以在制备过程中调节材料和结构参数，实现光口的高度定制化。

因此，光子晶体光纤在光通信领域可以用于实现波分复用、沿线灵活引导光波等应用。

物理实验技术中的光子晶体光纤与微纳光学器件制备与应用光子晶体光纤是一种利用光子晶体结构来控制和引导光信号传播的光纤器件。

它采用光子晶体结构制备而成，具有很多独特的光学特性，被广泛应用于通信、传感和光学器件等领域。

本文将分别介绍光子晶体光纤的制备技术和应用案例，并探讨微纳光学器件在光子晶体光纤中的应用。

一、光子晶体光纤的制备技术1.1 光子晶体结构的制备方法光子晶体是一种周期性调制折射率的材料，可以通过不同的方法制备。

常见的制备方法有自组装法、光刻法和电子束曝光法等。

自组装法是一种简单而有效的方法，通过材料的自身相互作用力使其自组装成光子晶体结构。

光纤制备中，可以利用溶胶凝胶法或得到了聚合物结晶体，使阵列结晶体材料逐渐朝聚集结晶发展。

光刻法则是一种通过光刻胶和光刻机配合来制作光子晶体的方法。

首先将光刻胶均匀涂覆在基底上，然后利用光刻机通过不同的光刻模板来照射光刻胶，形成所需的图案。

最后，用化学方法将未照射到的光刻胶去除，即得到了光子晶体结构的基底。

电子束曝光法是一种以电子束束缚来曝光的方法。

首先将基底涂覆上电子束刻蚀胶，然后利用电子束曝光仪器通过电子束束缚来形成光子晶体的图案。

1.2 光子晶体光纤的制备方法制备光子晶体光纤主要有一体法和复合法两种。

一体法是指将光子晶体直接拉制成光纤。

首先将光子晶体金属或者纤维制成毛细管状，然后利用拉制技术将其拉成光纤。

复合法是指将光子晶体与传统光纤结构进行复合制备。

常见的方法有叠加法、包覆法和复合拉制法等。

叠加法是将制备好的光子晶体与传统光纤进行叠加，并采用适当的工艺将其固定在一起。

包覆法是在光子晶体外层包覆一层二氧化硅或者聚合物等材料。

复合拉制法是将毛细管状的光子晶体包覆在外面的传统光纤上。

二、光子晶体光纤的应用案例2.1 通信领域中的应用光子晶体光纤在通信领域有着广泛的应用。

其优异的光导特性使其成为优选的传输媒介。

光子晶体光纤具有较低的色散、高耐热性和低光损耗等特点，可以实现高速传输和长距离传输。

光子晶体光纤的设计与制备一、前言随着通信技术不断发展和电子设备的迅猛普及，对于高速、大容量通信的需求越来越高。

在这样的需求下，光通信成为了人们重视的一种通信方式。

而光纤作为光通信的传输媒介，其性能对于通信的质量和容量有着重要的影响。

在所有的光纤中，光子晶体光纤的传输性能和实用性是目前最优秀的。

二、光子晶体光纤的概念光子晶体光纤（Photonic Crystal Fiber，PCF）是一种特殊的光纤，其传输机理和传统光纤完全不同。

光子晶体光纤是由光子晶体结构形成的中空芯光纤，它的芯层结构由环形排列的空心高低不平规律芯柱构成，芯周围是具有光子晶体结构、由空和实组成的材料壳层。

由于光子晶体结构和光学玻璃直接交错，光场暴露在空气和光学玻璃相间的界面上，从而大大加强了光学互作用。

三、光子晶体光纤的优点1.超宽光谱范围：光子晶体光纤由于核心中存在空气，使之呈现出空传模式，从而可以在更大的光波段上运行。

2.强烈色散控制：光子晶体光纤通过调节纵向周期、芯尺寸和纹理，可实现类型、量级可控色散。

3.宽的模式场直径：光子晶体光纤芯层中芯柱的尺寸和排列规律可以随意设计，从而可以获得大范围、强度均匀的模式。

4.光纤之间的高疏密度交叉：由于光子晶体光纤的芯层和壳层被交替排列，可以实现与另一个光波导的穿越或交叉，从而提升了光纤传输的灵活性。

四、光子晶体光纤的制备方法1.拉制法光子晶体光纤的拉制方法和传统光纤相似，只是在拉丝的过程中需要控制高度精度的制备参数，包括预制的毛单丝、预制的光子晶体手段、丝芯和丝壳材料的选取等。

2.叠纸法叠纸法是通过将光子晶体的数个重叠折层固定在一起，在拉制时削减下坠力，再用手摇纤维丝杆使其缠绕。

五、光子晶体光纤的应用1.超高速光通信随着互联网的迅猛发展，对于网络的需求越来越高。

而光子晶体光纤的优异性能，使之特别适合于超高速光通信的场景。

2.光学显微技术传统的光学显微技术只能获得有限的分辨率，但是，利用光子晶体光纤的优异性能，可以制作高分辨率的成像装置，从而可以实现更加细致和准确的显微检测。

光子晶体光纤的制备与调控光子晶体光纤是一种具有周期性折射率分布结构的光导纤维，通过调控其周期性结构，可以实现对光的传输和操控。

光子晶体光纤制备与调控技术的发展，不仅在信息通信、传感、激光器等领域具有广泛应用前景，还为光子晶体光纤的基础研究提供了重要的工具和平台。

光子晶体光纤制备主要采用两种方法，一种是传统的拉制方法，另一种是光子晶体纤维预制杆法。

传统的拉制方法是将材料熔化后拉制成光纤，再通过控制拉制速度和温度来调控光纤的结构。

这种方法制备的光纤制作工艺相对简单，适用于制备光纤长度较长且尺寸较大的光子晶体光纤。

而光子晶体纤维预制杆法则是首先制备光子晶体材料的预制杆，然后在预制杆表面进行化学蒸发沉积等处理，通过控制沉积时间和温度来调控光子晶体光纤的结构。

这种方法制备的光纤在结构上更加精密、周期性更好，适用于制备光纤长度较短且尺寸较小的光子晶体光纤。

光子晶体光纤的结构调控是实现其特殊光学性质的关键。

通过调控光子晶体光纤的结构参数，如周期、孔径、壁厚等，可以实现对光的吸收、散射和衍射等过程的控制。

一种常用的结构调控方法是通过控制沉积时间和温度来调控光子晶体光纤的周期。

周期的大小决定了光子晶体光纤的色散特性和带隙宽度，通过调控周期大小，可以实现对光子晶体光纤的色散特性和光子禁带的调控。

另外，根据所需的应用需求，还可以通过控制光子晶体光纤的孔径和壁厚等参数来调控其光学性能。

在光子晶体光纤的制备与调控中，材料的选择也是非常关键的。

目前常用的材料有氟化物玻璃、硅氧烷等。

氟化物玻璃具有优异的光学性能和生物相容性，在红外通信、激光器和传感领域具有广泛应用。

而硅氧烷则具有低损耗、高强度和光学透明性好的特点，适用于制备波导结构较复杂的光子晶体光纤。

除了材料的选择，制备光子晶体光纤还需要考虑其他因素的影响。

光子晶体光纤的制备过程中，温度、拉制速度等参数的控制对光子晶体光纤的性能有着直接的影响。

同时光子晶体光纤的制备还需要考虑光纤的缺陷问题，如内部杂质、壁厚不均匀等等。
