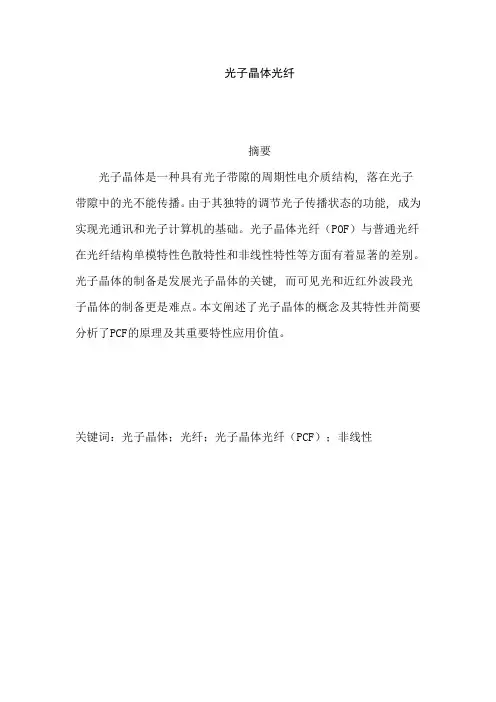

光子晶体光纤简介

光子晶体光纤摘要光子晶体是一种具有光子带隙的周期性电介质结构, 落在光子带隙中的光不能传播。

由于其独特的调节光子传播状态的功能, 成为实现光通讯和光子计算机的基础。

光子晶体光纤（POF）与普通光纤在光纤结构单模特性色散特性和非线性特性等方面有着显著的差别。

光子晶体的制备是发展光子晶体的关键, 而可见光和近红外波段光子晶体的制备更是难点。

本文阐述了光子晶体的概念及其特性并简要分析了PCF的原理及其重要特性应用价值。

关键词：光子晶体；光纤；光子晶体光纤（PCF）；非线性Photonic crystal fiberA bstract Photonic crystals are materials with regular periodicity of dielectric structures, which can create a range of forbidden frequencies called photonic bandgap. Photons with energies lying in the bandgap cannot propagate through the medium. Moreover, photonic crystals have the ability to m an ipulate, confine and control light, thus provide the opportunities to shape and mould the flow o f light for photonic communication technology and photonic computer. In present, the preparation of photonic crystals, especially those in visible or near infrared region, is the key to the development of photonic crystals. In this paper, the conception and characteristics of photonic crystal are described at first, and then the research in experiment and application are introduced respectively.Keyword：photonic crystal；optical fiber；photonic crystal fiber （PCF）; nonlinerital光学晶体的基本原理：1、什么是光学晶体光子晶体是指具有光子带隙的周期性介电结构材料，所谓光子带隙是由于介电常数不同的材料在空间周期性排列导致介电常数的空间周期性，使得光折射率产生周期性分布，光在其中传播时产生能带结构，在带隙中的光子频率被禁止传播，因此称光子禁带，具有光子禁带特征的材料称光子晶体。

光纤通信中的光子晶体光纤设计与制备光纤通信是现代通信技术中的重要组成部分，它以光信号的传输为基础，具有高速率、大容量和低损耗等优势。

而在光纤通信系统中，光子晶体光纤（Photonic Crystal Fiber, PCF）作为一种新型光传输介质，由于其独特的结构和优异的光学性能，受到了广泛的关注与研究。

光子晶体光纤的设计与制备是实现其优异性能的关键。

在设计光子晶体光纤时，首要任务是选择合适的光子晶体结构。

光子晶体结构是指具有周期性调制折射率的光导波结构。

常用的结构包括周期性空气孔径的光子晶体光纤和光子晶体光纤的背腔结构等。

这些结构的设计需要考虑到希望实现的光学性能，例如传输带宽、波导色散特性和波导模式等。

设计合适的光子晶体结构可以在光纤中实现弥散调制、非线性光学和光谱限制等功能。

而在制备光子晶体光纤时，主要有两种方法：传统的拉制法和堆叠法。

拉制法是将预先制备好的光子晶体玻璃棒拉长成光纤的方法。

这种方法需要精确控制光子晶体结构中的孔径大小和填充材料的组成，以实现预期的光学性能。

拉制法制备的光子晶体光纤具有高组织完整性和直径可控性等优点。

而堆叠法是通过将多层光子晶体玻璃片堆叠在一起，再将其熔合成整体光纤的方法。

堆叠法相对较简单，然而由于其制备过程中的不完整性和结晶缺陷，所制备的光纤表现出较高的损耗和波导色散。

在光子晶体光纤的制备过程中，材料选择也是非常重要的一环。

通常，用于制备光子晶体光纤的材料包括玻璃、聚合物和硅等。

玻璃材料在光子晶体光纤制备中具有较好的热稳定性和光学性能，然而其制备工艺复杂且成本较高；聚合物材料则具有较高的制备灵活性和低制备成本，但其热稳定性较差；硅材料则可以通过现代微纳加工技术进行制备，具有优异的光学性能和热稳定性，但其制备工艺较为复杂。

除了设计和制备光子晶体光纤外，其它一些关键问题也值得关注。

例如，对于光子晶体光纤中的非线性效应，如自相位调制和频率倍增等，需要认真研究其对光信号传输的影响。

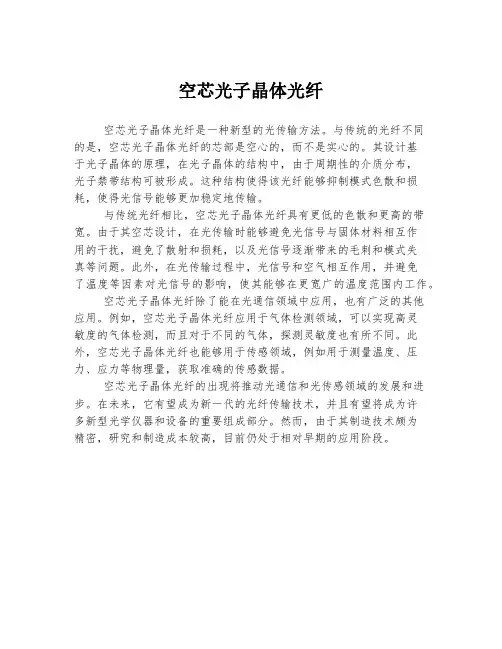

空芯光子晶体光纤
空芯光子晶体光纤是一种新型的光传输方法。

与传统的光纤不同
的是，空芯光子晶体光纤的芯部是空心的，而不是实心的。

其设计基
于光子晶体的原理，在光子晶体的结构中，由于周期性的介质分布，
光子禁带结构可被形成。

这种结构使得该光纤能够抑制模式色散和损耗，使得光信号能够更加稳定地传输。

与传统光纤相比，空芯光子晶体光纤具有更低的色散和更高的带宽。

由于其空芯设计，在光传输时能够避免光信号与固体材料相互作
用的干扰，避免了散射和损耗，以及光信号逐渐带来的毛刺和模式失
真等问题。

此外，在光传输过程中，光信号和空气相互作用，并避免
了温度等因素对光信号的影响，使其能够在更宽广的温度范围内工作。

空芯光子晶体光纤除了能在光通信领域中应用，也有广泛的其他
应用。

例如，空芯光子晶体光纤应用于气体检测领域，可以实现高灵
敏度的气体检测，而且对于不同的气体，探测灵敏度也有所不同。

此外，空芯光子晶体光纤也能够用于传感领域，例如用于测量温度、压力、应力等物理量，获取准确的传感数据。

空芯光子晶体光纤的出现将推动光通信和光传感领域的发展和进步。

在未来，它有望成为新一代的光纤传输技术，并且有望将成为许
多新型光学仪器和设备的重要组成部分。

然而，由于其制造技术颇为
精密，研究和制造成本较高，目前仍处于相对早期的应用阶段。

光子晶体光纤通信系统的基本原理光子晶体光纤通信系统是一种基于光子晶体光纤的光通信技术。

光子晶体光纤是一种能够在光波长范围内控制光传输的光纤结构材料，具有较低的衰减和较高的带宽。

相比传统光纤，光子晶体光纤能够实现更高的传输速率和更长的传输距离。

光子晶体光纤的基本原理是利用其特殊的周期性结构和禁带效应来控制和引导光信号的传输。

光子晶体光纤由周期性排列的亚波长级别孔隙构成，相邻的孔隙之间由材料填充。

这种排列形成了周期性的介电常数分布，从而形成了禁带结构。

在光子晶体光纤中，禁带是指某些特定频率的光信号在材料中无法传播的范围。

当光信号的频率落在禁带范围内时，其传播会受到阻碍，从而导致在禁带范围内产生高反射率或高吸收率。

而当光信号的频率落在禁带外时，则可以在光子晶体光纤中传播。

在光子晶体光纤通信系统中，光信号通过光源产生，并经过调制、放大等处理后进入光子晶体光纤中传输。

在传输过程中，光信号会受到禁带效应的影响，其中特定频率范围内的光信号将被禁止传输，而其他频率的光信号则可以在光子晶体光纤中传播。

在接收端，光信号经过光子晶体光纤传输后，经过光探测器转换为电信号，再通过解调等处理得到原始信息。

光子晶体光纤的传输特性使得光信号能够在光子晶体光纤中实现长距离传输和高速率传输，从而实现高带宽的通信。

光子晶体光纤通信系统的优点主要有以下几个方面：首先，光子晶体光纤具有较低的衰减，这意味着光信号的传输距离可以更长。

传统的光纤通信系统可能会因为衰减而导致信号的衰减和损失，而光子晶体光纤的低衰减可以有效地解决这个问题。

其次，光子晶体光纤具有较高的带宽，使得系统可以实现更高的传输速率。

传统的光纤通信系统的带宽受到一定限制，而光子晶体光纤的高带宽可以满足更高的数据传输需求。

此外，光子晶体光纤的制备和加工工艺相对成熟，可以实现大规模的生产和应用。

相比其他一些光通信技术，光子晶体光纤通信系统的成本相对较低，可以更好地满足大规模应用的需求。

光子晶体光纤简介及原理
一、光子晶体光纤简介
光子晶体光纤（Photonic Crystal Fiber，简称PCF），又称为微结构光纤，是一种新型的光纤，其特点是具有周期性的折射率分布。

这种光纤的设计灵感来源于自然界中的光子晶体，即具有周期性折射率变化的介质。

光子晶体光纤在通信、传感、激光等领域有着广泛的应用前景。

二、光子晶体光纤的原理
光子晶体光纤的核心原理是光的全内反射和光子带隙效应。

光的全内反射是指当光线在介质中遇到界面时，如果入射角大于某一临界角，光线会在介质内部发生反射而不透射。

光子带隙效应是指当光在具有周期性折射率变化的介质中传播时，某些特定波长的光会被禁止传播，这种现象类似于电子在固体材料中的能带结构。

光子晶体光纤通过控制折射率分布，使得光纤中的光波被限制在纤芯中传播，从而实现光的传输和控制。

这种光纤的折射率分布可以精确地设计，从而实现对光波的特定控制，例如改变传输模式、提高传输效率、产生特定波长的激光等。

三、光子晶体光纤的特点
1.传输特性：光子晶体光纤具有独特的传输特性，可以改变传输模式、控制
光谱特性等。

由于其周期性的折射率分布，光纤可以对光的传输进行精细化控制，使得光的传输更加稳定和高效。

2.制作工艺：光子晶体光纤的制作工艺比较复杂，需要精确控制材料的组分
和工艺参数。

但是随着技术的不断发展，人们已经可以通过多种方法制备出具有特定折射率分布的光子晶体光纤。

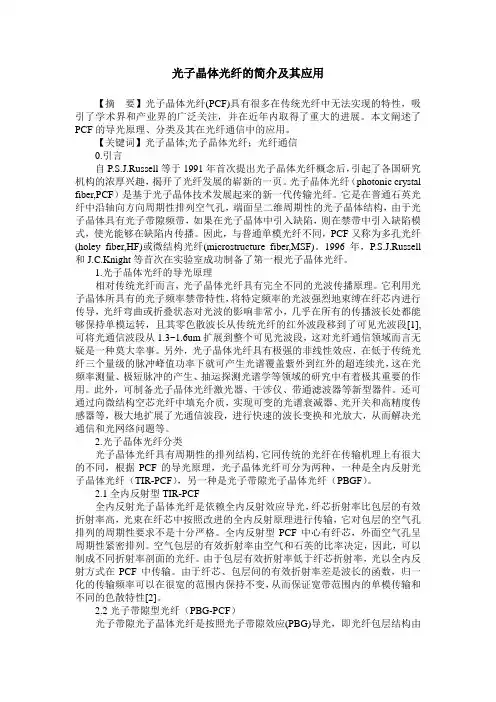

光子晶体光纤的简介及其应用【摘要】光子晶体光纤(PCF)具有很多在传统光纤中无法实现的特性，吸引了学术界和产业界的广泛关注，并在近年内取得了重大的进展。

本文阐述了PCF的导光原理、分类及其在光纤通信中的应用。

【关键词】光子晶体;光子晶体光纤；光纤通信0.引言自P.S.J.Russell等于1991年首次提出光子晶体光纤概念后，引起了各国研究机构的浓厚兴趣，揭开了光纤发展的崭新的一页。

光子晶体光纤（photonic crystal fiber,PCF）是基于光子晶体技术发展起来的新一代传输光纤。

它是在普通石英光纤中沿轴向方向周期性排列空气孔，端面呈二维周期性的光子晶体结构，由于光子晶体具有光子带隙频带，如果在光子晶体中引入缺陷，则在禁带中引入缺陷模式，使光能够在缺陷内传播。

因此，与普通单模光纤不同，PCF又称为多孔光纤(holey fiber,HF)或微结构光纤(microstructure fiber,MSF)。

1996年，P.S.J.Russell 和J.C.Knight等首次在实验室成功制备了第一根光子晶体光纤。

1.光子晶体光纤的导光原理相对传统光纤而言，光子晶体光纤具有完全不同的光波传播原理。

它利用光子晶体所具有的光子频率禁带特性，将特定频率的光波强烈地束缚在纤芯内进行传导，光纤弯曲或折叠状态对光波的影响非常小，几乎在所有的传播波长处都能够保持单模运转，且其零色散波长从传统光纤的红外波段移到了可见光波段[1],可将光通信波段从1.3~1.6um扩展到整个可见光波段，这对光纤通信领域而言无疑是一种莫大幸事。

另外，光子晶体光纤具有极强的非线性效应，在低于传统光纤三个量级的脉冲峰值功率下就可产生光谱覆盖紫外到红外的超连续光，这在光频率测量、极短脉冲的产生、抽运探测光谱学等领域的研究中有着极其重要的作用。

此外，可制备光子晶体光纤激光器、干涉仪、带通滤波器等新型器件。

还可通过向微结构空芯光纤中填充介质，实现可变的光谱衰减器、光开关和高精度传感器等，极大地扩展了光通信波段，进行快速的波长变换和光放大，从而解决光通信和光网络问题等。

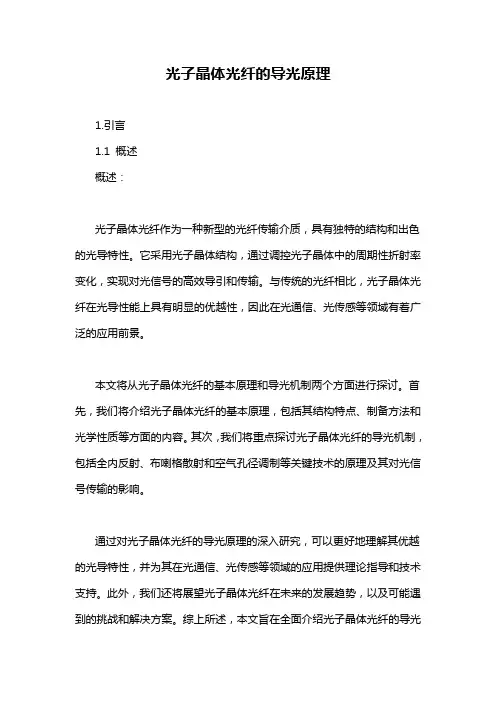

光子晶体光纤的导光原理1.引言1.1 概述概述：光子晶体光纤作为一种新型的光纤传输介质，具有独特的结构和出色的光导特性。

它采用光子晶体结构，通过调控光子晶体中的周期性折射率变化，实现对光信号的高效导引和传输。

与传统的光纤相比，光子晶体光纤在光导性能上具有明显的优越性，因此在光通信、光传感等领域有着广泛的应用前景。

本文将从光子晶体光纤的基本原理和导光机制两个方面进行探讨。

首先，我们将介绍光子晶体光纤的基本原理，包括其结构特点、制备方法和光学性质等方面的内容。

其次，我们将重点探讨光子晶体光纤的导光机制，包括全内反射、布喇格散射和空气孔径调制等关键技术的原理及其对光信号传输的影响。

通过对光子晶体光纤的导光原理的深入研究，可以更好地理解其优越的光导特性，并为其在光通信、光传感等领域的应用提供理论指导和技术支持。

此外，我们还将展望光子晶体光纤在未来的发展趋势，以及可能遇到的挑战和解决方案。

综上所述，本文旨在全面介绍光子晶体光纤的导光原理，为读者深入了解和应用光子晶体光纤提供参考。

1.2文章结构文章结构部分的内容可以如下所示：1.2 文章结构本文主要围绕光子晶体光纤的导光原理展开讨论。

为了使读者更好地理解这个主题，本文将分为引言、正文和结论三个部分。

引言部分将首先对光子晶体光纤进行概述，介绍其基本特点和应用领域。

然后，本文将给出文章结构的总体概述，为读者提供一个整体的框架。

正文部分将重点讨论光子晶体光纤的基本原理和导光机制。

在2.1节中，将详细介绍光子晶体光纤的基本原理，包括其构造和组成材料。

然后，2.2节将深入讨论光子晶体光纤的导光机制，解释光信号在光纤中的传输过程，并探讨其与传统光纤的区别和优势。

结论部分将对文章进行总结，并展望光子晶体光纤在未来的发展前景。

3.1节将总结本文的要点和主要观点，强调光子晶体光纤在光通信和光传感领域的重要性。

而3.2节将展望光子晶体光纤技术未来的发展方向和可能的应用领域，为读者提供一个展望未来的思考。

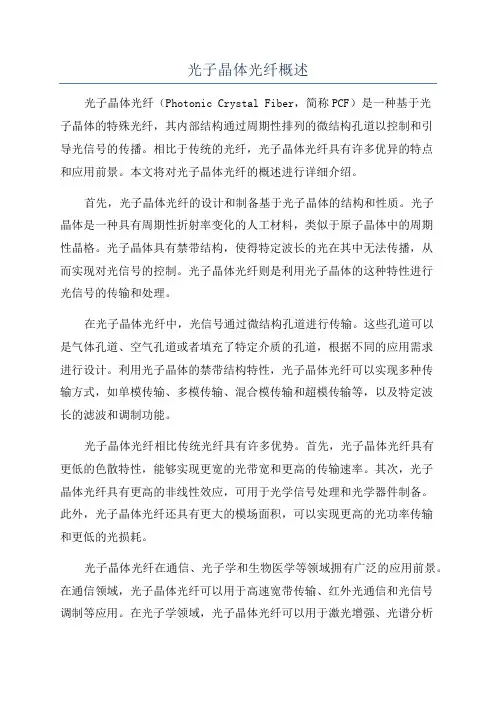

光子晶体光纤概述光子晶体光纤（Photonic Crystal Fiber，简称PCF）是一种基于光子晶体的特殊光纤，其内部结构通过周期性排列的微结构孔道以控制和引导光信号的传播。

相比于传统的光纤，光子晶体光纤具有许多优异的特点和应用前景。

本文将对光子晶体光纤的概述进行详细介绍。

首先，光子晶体光纤的设计和制备基于光子晶体的结构和性质。

光子晶体是一种具有周期性折射率变化的人工材料，类似于原子晶体中的周期性晶格。

光子晶体具有禁带结构，使得特定波长的光在其中无法传播，从而实现对光信号的控制。

光子晶体光纤则是利用光子晶体的这种特性进行光信号的传输和处理。

在光子晶体光纤中，光信号通过微结构孔道进行传输。

这些孔道可以是气体孔道、空气孔道或者填充了特定介质的孔道，根据不同的应用需求进行设计。

利用光子晶体的禁带结构特性，光子晶体光纤可以实现多种传输方式，如单模传输、多模传输、混合模传输和超模传输等，以及特定波长的滤波和调制功能。

光子晶体光纤相比传统光纤具有许多优势。

首先，光子晶体光纤具有更低的色散特性，能够实现更宽的光带宽和更高的传输速率。

其次，光子晶体光纤具有更高的非线性效应，可用于光学信号处理和光学器件制备。

此外，光子晶体光纤还具有更大的模场面积，可以实现更高的光功率传输和更低的光损耗。

光子晶体光纤在通信、光子学和生物医学等领域拥有广泛的应用前景。

在通信领域，光子晶体光纤可以用于高速宽带传输、红外光通信和光信号调制等应用。

在光子学领域，光子晶体光纤可以用于激光增强、光谱分析和光学传感等应用。

在生物医学领域，光子晶体光纤可以用于激光手术、光学成像和生物传感等应用。

然而，光子晶体光纤的制备和应用仍然面临许多挑战。

目前，光子晶体光纤的制备技术相对复杂，需要高精度的光学和材料工艺。

此外，光子晶体光纤的设计和理论研究也仍处于初级阶段，需要进一步探索和发展。

总之，光子晶体光纤作为一种新型的光纤材料，具有许多独特的特点和应用前景。

光子晶体光纤（PCF）.光纤的种类：光纤按光在物质中的传输模式可分为：单模光纤和多模光纤多模光纤传输的距离比较近，光纤一般只有几公里。

单模光纤只能传一种模式的光，其模间色散很小，适用于远程通讯。

多孔光纤是一种全新的工艺技术。

自从1996年第一根多孔光纤诞生以来，就受到了广泛关注，并于近几年取得了许多极有价值的成果。

多孔光纤包括两种材料:一种材料为透明的固体——通常为玻璃，另一种材料为空气——沿着光纤长度的方向填充在孔中。

多孔光纤的制作方法是:将玻璃管紧密捆扎成一束进行拉丝制成光纤，具有截面成蜂窝状，在石英玻璃中有许多空孔呈周期性存在的结构。

多孔光纤分为两类:光子晶体光纤和光子带隙光纤。

光子晶体（photonic crystal）的概念于1987年提出，1991年制造出世界上第一根光子晶体光纤。

光子晶体光纤（photonic crystal fiber，PCF），又称为微结构光纤（micro-structured fiber）或中空光纤光子晶体（photonic crystal）是由一种单一介质构成，并由波长量级的空气孔构成微结构包层的新型光纤。

光子晶体光纤呈现出许多在传统光纤中难以实现的特性，它受到了广泛关注并成为近年来光学与光电子学研究的一个热点。

90年代后光子晶体光纤(PCF)被日益关注，它的分类，独特的性能，制备方法和潜在的应用先后被提出。

光子晶体光纤在外观上和传统的普通单模光纤非常相似，但微观上光子晶体光纤的横截面完全不同。

光子晶体光纤的横截面由非常微小的孔阵列组成，类似于晶体中的晶格，实际上这些小孔是一些直径为光波长量级的毛细管，平行延伸在光纤中。

光子晶体光纤(PCF)的纤芯是固体芯，芯外为包层，包层内含有一定数量的沿光纤长度方向延伸的空孔(见图1)。

包层为光子带隙材料，它的平均折射率低于纤芯。

多孔包层的有效折射率随波长而发生变化，且与孔的尺寸和间隔有关。

光子晶体光纤和普通单模光纤相比有3个突出的优点：第一，光子晶体光纤可以在很大的频率范围内支持光的单模传输；第二，光子晶体光纤允许改变纤芯面积，以削弱或加强光纤的非线性效应；第三，光子晶体光纤可灵活地设计色散和色散斜率，提供宽带色散补偿。

光子晶体（PC）是一种介电常数随空间周期性变化的新型光学微结构材料，其概念是1987由S.jhon和E. Yablonovitch提出来的，就是将不同介电常数的介质材料在一维、二维就是将不同介电常数的介质材料在一维、二维或者三维空间组成具有光波长量级的折射率周期性变化的结构材料。

光子晶体的发现，可以说是光和电磁波传播与控制技术方面的一次革命。

与电子晶体不同，光子晶体是折射率周期性变化产生光子能带和能隙，频率（波长、能量）处在禁带范围内的光子禁止在光子晶体中传播。

当在光子晶体中引入缺陷使其周期性结构遭到破坏时，光子能隙就形成了具有一定频率宽度的缺陷区。

我们知道，现代信息技术爆炸之发端是人类能以极为精巧复杂的方法控制半导体中电子流的能力，光子晶体则可以让人们同样地控制光子，甚至控制得更为灵活多样。

可以预见，光子晶体将在光通信、光学、光电子学和信息科学等方面引发革命性变革，极有可能在21世界扮演更为重要的角色。

1999年12月17日，国际权威杂志《Science》将光子晶体方面的研究列为当今十大科学进展之一。

1991年，Russell等人根据光子晶体传光原理首次提出了光子晶体光纤（PCF）的概念。

1996年，英国南安普顿大学的J.C.Knight 等人研制出世界上第一根PCF，之后在光纤通信和光学研究领域中，PCF引起了全世界的普遍兴趣。

目前，有关光子晶体光纤（PCF）的研究重点有：理论模型、制造工艺、性能测量、实验室实验和工程应用技术探讨等。

2.光子晶体光纤的结构及其导光原理就结构而言，PCF可以分为实心光纤和空心光纤。

实心光纤是将石英玻璃毛细管以周期性规律排列在石英玻璃棒周围的光纤。

空心光纤是将石英玻璃毛细管以周期性规律排列在石英玻璃管周围的光纤。

PCF导光机理可以分为两类：折射率导光机理和光子能隙导光机理。

折射率导光机理：周期性缺陷的纤心折射率（石英玻璃）和周期性包层折射率（空气）之间有一定的差别，从而使光能够在纤芯中传播，这种结构的PCF导光机理依然是全内反射，但与常规G.652光纤有所不同，由于包层包含空气，所以这种机理称为改进的全内反射，这是因为空芯PCF中的小孔尺寸比传导光的波长还小的缘故。

保偏光子晶体光纤
保偏光子晶体光纤是一种特殊的光纤，具有保持光信号的偏振性质的能力。

它由光子晶体材料制成，光子晶体是一种周期性结构，具有调制光波传播特性的能力。

保偏光子晶体光纤的关键特性是它的光波导模式会特异地选择特定的偏振方向进行传播，不会出现模式间的混合。

这使得光信号在传输过程中能够保持稳定的偏振状态，不会出现偏振旋转或偏振混合的现象。

保偏光子晶体光纤在光通信、光传感和光学器件等领域有广泛应用。

它可以用于高速通信系统中的光纤传输，能够有效减少光信号的偏振损失，提高传输距离和可靠性。

此外，保偏光子晶体光纤还可以应用于光传感领域，用于测量和监测光信号的偏振状态。

总之，保偏光子晶体光纤具有保持光信号偏振性的能力，广泛应用于光通信、光传感和光学器件等领域，为光学系统的稳定性和可靠性提供了重要支持。

光子晶体光纤的原理、应用和研究进展一、本文概述光子晶体光纤，作为一种具有独特光学性质的新型光纤，近年来在光通信、光电子、生物医学等领域引起了广泛关注。

本文旨在全面介绍光子晶体光纤的原理、应用以及研究进展，以期为读者提供深入的理解和前沿的科研动态。

我们将概述光子晶体光纤的基本结构和光学特性，阐述其与传统光纤的区别和优势。

我们将详细介绍光子晶体光纤在光通信、光电子器件、生物医学成像等领域的应用实例，展示其在这些领域的独特作用和价值。

我们将总结当前光子晶体光纤研究的热点问题和发展趋势，以期为相关领域的研究者提供有价值的参考。

二、光子晶体光纤的基本原理光子晶体光纤，也被称为微结构光纤或空芯光纤，其基本原理主要基于光子带隙效应和光子局域化。

这种光纤的核心结构由周期性排列的空气孔组成，形成了一种类似于晶体的结构，因此得名光子晶体。

光子带隙效应是指，在特定频率范围内，光波在光子晶体中传播时，由于受到晶体结构的影响，某些频率的光波被禁止传播，形成所谓的“光子带隙”。

这种效应使得光子晶体光纤具有独特的传输特性，例如低损耗、高带宽等。

光子局域化则是指，当光波在光子晶体中传播时，受到晶体结构的影响，光波的能量被局限在某一特定区域内，形成所谓的“光子局域态”。

这种效应使得光子晶体光纤能够实现光波的高效传输和控制。

在光子晶体光纤中，光波主要在空气孔中传播，而非传统的光纤中的玻璃介质。

这种特殊的传输方式使得光子晶体光纤具有许多独特的性质，例如低损耗、高带宽、抗弯曲、耐高温等。

由于光子晶体光纤的结构灵活性，可以通过改变空气孔的大小、形状和排列方式等，实现对光波传输特性的精确调控，进一步拓展其应用范围。

光子晶体光纤的基本原理是基于光子带隙效应和光子局域化，通过特殊的结构设计实现光波的高效传输和控制。

这种光纤具有许多独特的性质和应用前景，是光通信领域的重要研究方向之一。

三、光子晶体光纤的应用领域光子晶体光纤作为一种独特的光传输媒介，其应用领域广泛而深远。
