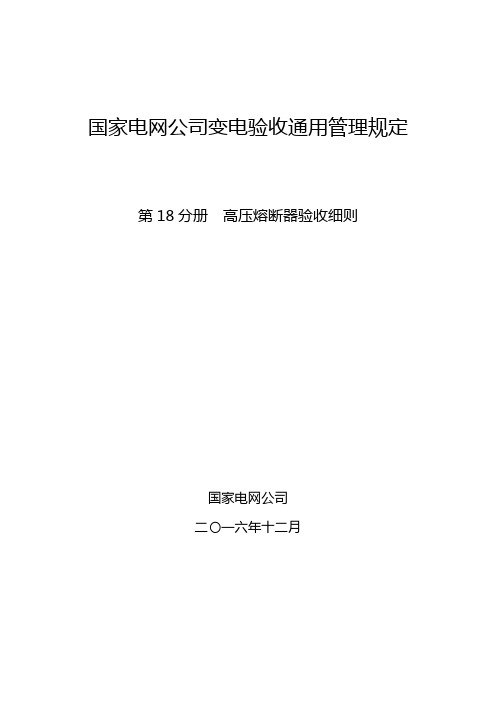

国家电网公司变电验收通用管理规定 第18分册 高压熔断器验收细则
国家电网公司变电验收通用管理规定第18分册高压熔断器验收细则国家电网公司二〇一六年十二月目录目录 (I)前言 (II)高压熔断器验收细则 (1)1 验收分类 (1)2 可研初设审查 (1)2.1 参加人员 (1)2.2 验收要求 (1)3 到货验收 (1)3.1 参加人员 (1)3.2 验收要求 (1)3.3 异常处置 (1)4 竣工（预）验收 (2)4.1 参加人员 (2)4.2 验收要求 (2)4.3 异常处置 (2)5 启动验收 (2)5.1 参加人员 (2)5.2 验收要求 (2)5.3 异常处置 (2)附录 A (3)A.1 高压熔断器可研初设审查验收标准卡 (3)A.2 高压熔断器到货验收标准卡 (4)A.3 高压熔断器竣工（预）验收标准卡 (5)A.4 高压熔断器启动验收标准卡 (7)前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”）。
经反复征求意见，于2017年1月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。
本细则是依据《国家电网公司变电验收通用管理规定》编制的第18分册《高压熔断器验收细则》，适用于35kV及以上变电站高压熔断器。
本细则由国家电网公司运维检修部负责归口管理和解释。
本细则起草单位：国网山东电力。
本细则主要起草人：刘福涛、白万建、慈文斌、王兴照、胡晓东、周大洲、吕俊涛、贾寅飞、渠志江、黄锐、邢海文。
高压熔断器验收细则1 验收分类高压熔断器验收包括可研初设审查、到货验收、竣工（预）验收、启动验收四个关键环节。
2 可研初设审查2.1 参加人员a)高压熔断器可研初设审查由所属管辖单位运检部选派相关专业技术人员参与。

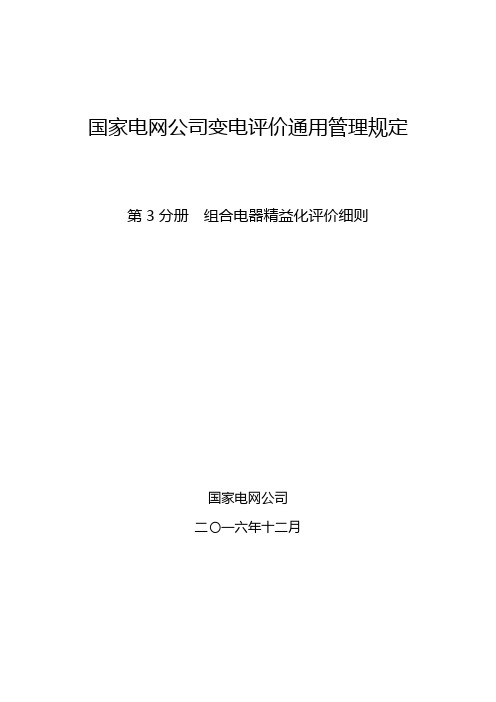

国家电网公司变电评价通用管理规定 第3分册 组合电器精益化评价细则
国家电网公司变电评价通用管理规定第3分册组合电器精益化评价细则
国家电网公司
二〇一六年十二月
前言
为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”）。
经反复征求意见，于2017年1月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。
本册是依据《国家电网公司变电评价通用管理规定》编制的第3分册《组合电器精益化评价细则》，适合于110kV及以上组合电器(包括GIS、HGIS，下同)。
本细则由国家电网公司运维检修部负责归口管理和解释。
本细则起草单位：国网浙江电力。
本细册主要起草人：邵先军、周阳洋、周平、马赟、王绍安、刘石、郑云、陈晓锦。
组合电器精益化评价细则
评分说明：组合电器以间隔为单位（每相为1台，若三相同体，计为1台），每间隔组合电器分别根据评分表进行评分，组合电器设备得分=所有组合电器总得分/组合电器间隔数。
变压器直流电阻标准
变压器直流电阻标准
变压器是电力系统中常见的电气设备，其在输电、配电系统中
起着重要的作用。
在变压器的使用过程中，直流电阻是一个重要的
性能指标，对于变压器的正常运行和维护具有重要意义。
因此，对
变压器直流电阻的标准有着严格的要求和规定。
首先，变压器直流电阻的测量应符合国家标准和行业标准，采
用合适的测量方法和仪器设备。
在测量过程中，应注意消除外部干扰，保证测量结果的准确性和可靠性。
同时，应对测量仪器进行定
期校准和检验，确保测量结果的准确性。
其次，变压器直流电阻的标准值应符合设计要求和技术规范。
在变压器制造过程中，应严格按照设计要求进行制造和检验，确保
直流电阻的标准值符合要求。
对于已投运的变压器，应定期进行检
测和维护，确保直流电阻的标准值在合格范围内。
另外，变压器直流电阻的标准值与变压器的绝缘状况密切相关。
变压器的绝缘状况直接影响其直流电阻的大小，因此在测量和评估
变压器直流电阻时，应同时考虑变压器的绝缘状况。
对于绝缘状况
较差的变压器，其直流电阻往往偏大，需要加强绝缘检测和维护。
最后，变压器直流电阻的标准值在实际运行中应定期进行监测
和评估。
通过监测和评估，可以及时发现变压器的运行异常和故障，采取相应的措施进行修复和维护，确保变压器的安全稳定运行。
综上所述，变压器直流电阻的标准对于变压器的正常运行和维
护具有重要意义。
在实际应用中，应严格按照标准要求进行测量、
制造、维护和监测，确保变压器直流电阻的标准值在合格范围内，
保障电力系统的安全稳定运行。
直流标准电阻器检定规程
直流标准电阻器检定规程Verification Regulation of D.C.Standard Resister本检定规程经国家计量局于1984年8月31日批准，并自1985年12月1日起施行。
归口单位：中国计量科学研究院起草单位：中国计量科学研究院本规程技术条文由起草单位负责解释。
本规程主要起草人：沈聪聪(中国计量科学研究院)直流标准电阻器检定规程本规程适用于准确度等级为(0.5～20)ppm、标称值为(10-3～106)Ω的直流电阻基准器、标准器的检定；也适用于新制造的、使用中和修理后的准确度等级为(5～2000)ppm、标称值为(10-4～108)Ω的直流单值电阻量具(以上统称为直流标准电阻器)的检定。
本规程不适用于作为过渡量具的多值标准电阻器和单只或多只十进盘电阻器；仅在电路中作为永久性元件的电阻器；在交流或脉冲电流电路中使用的电阻器以及作为电测仪器附件的串联或并联电阻器的检定。
一技术要求1 作为电阻量具的标准电阻器，其面板或外壳上应有以下主要标志：表1a.名称、型号、产品号；b.标称值，等级指标；c.参考功率、标称使用功率；d.生产厂名或商标。
2 标准电阻器面板上应有温度计插孔。
3 根据直流标准电阻器检定系统，各等级基准器、标准器的年稳定性、极限偏差及电阻标称值范围应符合表1的要求。
4 对准确度等级为(5～2000)×10-6的电阻量具其基本极限误差，极限偏关及其电阻标称值范围应符合表的要求。
表25 直流电阻基准器、标准器使用时的温度、相对湿度、功率应符合表3的要求。
6 各等级电阻量具对各影响量的标称使用范围极限应符合表4的要求。
7 准确度等级为100ppm及其以上等级的标准电阻器，在两倍的温度标称使用范围内，任一温度下的电阻实际值可按下式计算：表3表4*20℃为参考温度，±0.5℃为温度标称使用范围，下同。
式中：Rt--温度为t℃时的电阻实际值(Ω)；R20--温度为20℃时的电阻实际值(Ω)；α--一次项电阻温度系数(1/℃)；β--二次项电阻温度系数(1℃2)；t--标准电阻器的温度(℃)。
国家电网公司变电验收通用管理规定第1分册油浸式变压器验收细则
国家电网公司变电验收通用管理规定第1分册油浸式变压器验收细则油浸式变压器是电力系统中常用的电气设备，对于保证电力系统的正常运行和供电质量具有重要作用。
为了确保油浸式变压器的安全性和可靠性，国家电网公司制定了《油浸式变压器(电抗器)验收细则》，并对其进行了详细的规定。
首先，油浸式变压器的验收应按照国家电网公司的相关标准进行。
验收应包括出厂试验和现场试验两个部分。
出厂试验主要包括外观检查、绝缘电阻测量、绕组电阻测量、套管电阻测量等内容，以确保变压器在出厂前具备良好的品质。
现场试验主要包括负载试验、绕阻测量、分接开关试验等内容，以确保变压器能够满足实际运行要求。
其次，油浸式变压器的外观检查应包括检查绝缘油的颜色和透明度、绝缘油表面是否有沉淀物、密封装置是否完好等。
绝缘电阻测量应采用标准电压进行测量，测得的阻值应符合国家电网公司的规定。
绕组电阻测量应采用四线法进行，测得的绕组电阻应满足设计要求。
套管电阻测量应采用标准电压进行测量，测得的电阻值应符合国家电网公司的要求。
再次，油浸式变压器的负载试验是检验变压器连续运行能力的重要试验。
在负载试验中，应按照设计负荷进行加载，观察变压器的温升情况，以确保变压器在额定负荷下运行正常。
绕阻测量是确定变压器电压比和绝缘阻抗的重要指标，应采用标准电压进行测量，测得的绕阻比值和阻抗值应符合国家电网公司的要求。
分接开关试验是检验变压器分接开关和分接头的可靠性的重要试验，应进行多次切换操作，确保开关正常工作。
最后，根据国家电网公司的规定，油浸式变压器的验收结果应记录在验收报告中，供后续参考。
如果验收结果不符合要求，应及时采取措施进行修复或更换，直至达到要求为止。
同时，验收结束后，应按照国家电网公司的相关规定进行存档管理，确保验收结果的可追溯性。
总之，在油浸式变压器的验收过程中，国家电网公司的变电验收通用管理规定为我们提供了详细的指导。
通过严格按照规定进行验收，可以保证油浸式变压器的安全性和可靠性，为电力系统的正常运行和供电质量提供保障。
国家电网公司变电验收通用管理规定 第5分册 开关柜验收细则
国家电网公司变电验收通用管理规定第5分册开关柜验收细则国家电网公司二〇一六年十二月目录前言 (III)1 验收分类 (1)2 可研初设审查 (1)2.1 参加人员 (1)2.2 验收要求 (1)3 厂内验收 (1)3.1 关键点见证 (1)3.1.1 参加人员 (1)3.1.2 验收要求 (1)3.1.3 异常处置 (1)3.2 出厂验收 (2)3.2.1 参加人员 (2)3.2.2 验收要求 (2)3.2.3 异常处置 (2)4 到货验收 (2)4.1 参加人员 (2)4.2 验收要求 (2)4.3 异常处置 (2)5 隐蔽工程验收 (2)5.1 参加人员 (2)5.2 验收要求 (3)5.3 异常处置 (3)6 中间验收 (3)6.1 参加人员 (3)6.2 验收要求 (3)6.3 异常处置 (3)7 竣工（预）验收 (3)7.1 参加人员 (3)7.2 验收要求 (3)7.3 异常处置 (4)验收发现质量问题时，验收人员应及时告知项目管理单位、施工单位，提出整改意见，填入“竣工（预）验收及整改记录”（见通用管理规定附录A7），报送运检部门。
启动验收。
4 8 启动验收 (4)8.1 参加人员 (4)8.2 验收要求 (4)8.3 异常处置 (4)附录 A (5)A1 开关柜可研初设审查验收标准卡 (5)A2 开关柜关键点见证标准卡 (7)A3 开关柜出厂验收（外观）标准卡 (10)A4 开关柜出厂验收（试验）标准卡 (12)A5 开关柜到货验收标准卡 (14)A6 开关柜隐蔽工程验收标准卡 (17)A7 开关柜中间验收标准卡 (19)A8 开关柜交接试验验收标准卡 (25)A9 开关柜资料及文件验收标准卡 (26)A10 开关柜启动验收标准卡 (27)前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”）。
电线电缆导体直流电阻检测实施细则
检测工作实施细则电线电缆导体直流电阻检测一、适用范围本实施细则适用于额定电压450/750V及以下聚氯乙烯绝缘电缆导体直流电阻的检测，但不适用于测量已安装的电线电缆的直流电阻。
二、编制依据《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB/T5023 第1部分～第7部分《电线电缆电性能试验方法第4部分：导体直流电阻试验》GB/3048.4-2007《电缆的导体》GB/T3956-2008三、仪器设备1、QJ57p型直流电阻电桥：四端式直流电桥（直流双臂电桥）、测量范围0～1.11110kΩ，最高分辨力0.01μΩ、准确度为0.05级、。
2、DQ-Ⅱ型线缆测量夹具：测量截面积≤300mm2,圆形、扇形等单线或绞线等。
测量有效长度1m。
3、剥线钳、温湿度计等。
四、试样制备1、试样截取从被试电线电缆上切取长度不小于1m的试样。
去除试样导体外表面绝缘、护套或其他覆盖物，也可以只去除试样两端与测量系统相连接部位的覆盖物、露出导体。
去除覆盖物时应小心进行，防止损伤导体。
2、试样拉直如果需要将试样拉直，不应有任何导致试样导体横截面发生变化的扭曲，也不应导致试样导体伸长。
3、试样表面处理试样在接入夹具前，应预先清洁其连接部位的导体表面，去除附着物、污秽和油垢。
连接处表面的氧化层应尽可能除尽。
五、试验环境温度检测前，试样应在温度为5～35℃的试验环境中放置足够长的时间，使之达到温度平衡。
测量结束后，应使用最小刻度为0.1℃的温度计测量环境温度。
六、试验步骤1、将截取的试样接入夹具中，然后按四端式接法将被测电阻与电桥C1、P1、P2、C2接线柱正确连接，见设备使用说明书中图3。
2、将电源适配器的输出线插头插入“B EXT”插孔，然后将选择开关扳向“B EXT”，再将表示采用内接指零仪选择开关扳向“G INT”3、将倍率盘“MUTIPLIER”旋离“OFF”位置开机。
分别旋到“B V”和“G V”进行桥路和指零仪电源电压检查，电表指针进入或超过绿线范围表示电压符合要求。
国家电网公司变电检测通用管理规定 第3分册 高频局部放电检测细则
国家电网公司变电检测通用管理规定第3分册高频局部放电检测细则国家电网公司二〇一六年十二月目录前言 (II)1检测条件 (1)1.1环境要求 (1)1.2待测设备要求 (1)1.3人员要求 (1)1.4安全要求 (1)1.5仪器要求 (1)2检测准备 (2)3检测方法 (2)3.1检测原理图 (2)3.2检测步骤 (3)3.3检测验收 (3)4检测数据分析与处理 (3)5检测原始数据和报告 (4)5.1原始数据 (4)5.2检测报告 (4)附录 A （规范性附录）高频局部放电检测报告 (5)附录 B （资料性附录）高频局部放电检测的典型图谱 (6)附录 C （资料性附录）高频局部放电信号分类方法 (8)附录D（资料性附录）高频局部放电接线示意图 (9)I前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理通用管理规定和反事故措施（以下简称“五通一措”）。
经反复征求意见，于2017年1月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。
本细则是依据《国家电网公司变电检测管理通用管理规定》编制的第3分册《高频局部放电检测细则》，适用于35kV及以上变电站的变压器、避雷器、耦合电容器、电容式电压互感器、电流互感器、高压电力电缆和高压套管等容性设备。
本细则由国家电网公司运维检修部负责归口管理和解释。
本细则起草单位：国网浙江电力。
本细则主要起草人：徐翀、姚晖、吴忠、毛明华、童志明、蓝道林、黄宏华、邹国平。
II高频局部放电检测细则1 检测条件1.1 环境要求除非另有规定，检测均在当地大气条件下进行，且检测期间，大气环境条件应相对稳定。
变压器直流电阻标准
变压器直流电阻标准
变压器直流电阻是指在直流条件下，变压器的绕组之间的电阻。
它是变压器的重要参数之一，对于变压器的性能和安全运行起着至
关重要的作用。
因此，对变压器直流电阻的标准有着严格的要求。
首先，变压器直流电阻的测量需要符合国家标准，通常采用的
是GB/T4776-2003《变压器技术条件》中规定的方法进行测量。
这
一标准明确了测量的方法和要求，确保了测量结果的准确性和可靠性。
其次，对于不同类型和规格的变压器，其直流电阻的标准也有
所不同。
一般来说，大型变压器的直流电阻应该在一定的范围内，
以保证其正常运行和安全性。
而小型变压器则有着更为严格的直流
电阻标准，因为其在电气设备中的作用更为重要。
除了国家标准外，国际上也有一些关于变压器直流电阻的标准，如IEC60076-1《电力变压器第1部分，一般要求》等。
这些标准对
于变压器直流电阻的测量方法、标准数值等方面都有着详细的规定，对于国际贸易和技术交流起着重要的作用。
在变压器直流电阻的标准中，还需要考虑温度的影响。
通常情况下，变压器直流电阻的测量需要在一定的温度条件下进行，以消除温度对电阻值的影响，确保测量结果的准确性。
总的来说，变压器直流电阻的标准是保证变压器性能和安全运行的重要保障。
只有严格遵守相关的国家标准和国际标准，才能确保变压器直流电阻的测量准确可靠，为变压器的正常运行提供有力支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国家电网公司变电检测通用管理规定第22分册直流电阻试验细则国家电网公司二〇一六年十二月目录前言 (II)1 试验条件 (1)1.1环境要求 (1)1.2待试设备要求 (1)1.3人员要求 (1)1.4安全要求 (1)1.5试验仪器要求 (2)2 试验准备 (2)3 试验方法 (2)3.1一般规定 (2)3.2试验接线 (3)3.3试验步骤 (4)3.4注意事项 (5)3.5试验验收 (5)4 试验数据分析和处理 (5)4.1各设备直流电阻试验判断标准 (5)4.2判断分析 (6)5 试验报告 (6)附录 A （规范性附录）直流电阻试验报告 (7)I前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理通用细则和反事故措施（以下简称“五通一措”）。
经反复征求意见，于2017年1月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。
本细则是依据《国家电网公司变电检测通用管理规定》编制的第22分册《直流电阻试验细则》，适用于35kV及以上变电站的变压器、电抗器、消弧线圈、电流互感器、电压互感器、电力电缆、断路器。
本细则由国家电网公司运维检修部负责归口管理和解释。
本细则起草单位：国网重庆电力。
本细则主要起草人：籍勇亮、周孟戈、逄凯、杨扬、陈正宇、陈伟、罗壬彤、蒋浩、刘超君、熊浩、杨华忠。
II直流电阻试验细则1 试验条件1.1 环境要求除非另有规定，试验均在以下大气条件下进行，且试验期间，大气环境条件应相对稳定。
变压器、电抗器、消弧线圈、互感器、断路器分合闸线圈直流电阻试验要求环境条件如下：a)环境温度不宜低于5℃；b)环境相对湿度不宜大于80%；c)现场区域满足试验安全距离要求。
1.2 待试设备要求a)待试设备处于检修状态；b)设备外观清洁、无异常。
c)设备上无其他外部作业。
1.3 人员要求试验人员需具备如下基本知识与能力：a)了解各种变电设备的基本结构，线圈和绕组的连接方式和连接组别。
b)了解各种电力设备的型式、用途、结构及原理。
c)熟悉各类试验设备、仪器、仪表的原理、结构、用途及使用方法，并能排除一般故障。
d)能正确完成试验项目的接线、操作及测量。
e)熟悉各种影响试验结论的因素及消除方法。
f)经过上岗培训，考试合格。
1.4 安全要求a)严格执行国家电网公司《电力安全工作规程（变电部分）》相关要求。
b)高压试验工作不得少于两人。
试验负责人应由有经验的人员担任，开始试验前，试验负责人应向全体试验人员详细布置试验中的安全注意事项，交待邻近间隔的带电部位，以及其他安全注意事项。
c)试验现场应装设遮栏或围栏，遮栏或围栏与试验设备高压部分应有足够的安全距离，向外悬挂“止步，高压危险！”的标示牌，并派人看守。
对于被试设备两端不在同一工作地点时，如电力电缆另一端应派专人看守。
d)应确保操作人员及试验仪器与电力设备的高压部分保持足够的安全距离，且操作人员应使用绝缘垫。
e)试验装置的金属外壳应可靠接地，高压引线应尽量缩短，并采用专用的高压试验线，必要时用绝缘物支挂牢固。
f)试验前必须认真检查试验接线，电流线夹与设备的连接需牢固，防止试验过程中掉落；使用规范的短路线，表计、量程及仪表的开始状态和试验电流档位，均应正确无误。
g)因试验需要断开设备接头时，拆前应做好标记，接后应进行检查。
h)试验前，应通知所有人员离开被试设备，并取得试验负责人许可，方可加压；加压过程中应有人监护并呼唱。
1i)变更接线或试验结束时，应首先断开试验电源，放电，并将升压设备的高压部分充分放电、短路接地。
j)应有专人监护，监护人在试验期间应始终行使监护职责，不得擅离岗位或兼职其他工作。
k)登高作业必须佩带安全带，安全带的挂钩或绳子应挂在结实牢固的构件上，或专为挂安全带用的钢丝绳上，并应采用高挂低用的方式。
l)使用梯子前检查梯子是否完好，是否在试验有限期内。
必须有人扶梯，扶梯人注意力应集中，对登梯人工作应起监护作用。
m)试验中断、更改接线或结束后，必须切断电源，挂上接地线，防止感应电伤人、高压触电。
n)试验现场出现明显异常情况时（如异音、电压波动、系统接地等），应立即中断加压，停止试验工作，查明异常原因。
o)高压试验作业人员在全部加压过程中，应精力集中，随时警戒异常现象发生。
p)未装接地线的大电容被试设备，应先行放电再做试验。
q)试验结束时，试验人员应充分放电后对被试设备进行检查，拆除自装的接地短路线，恢复试验前的状态，消除直流电阻试验带来的剩磁影响，经试验负责人复查后，进行现场清理。
1.5 试验仪器要求根据产品技术数据中绕组计算值，合理选择直流电阻测试仪或专用电桥，仪器精度应不低于0.2级。
三相测试所用测试线应等长。
2 试验准备a)现场试验前，应详细了解设备的运行情况，据此制定相应的技术措施。
b)应配备与工作情况相符的上次试验记录、标准作业卡、合格的仪器仪表、工具、放电棒和连接导线等。
c)检查环境、人员、仪器满足试验条件。
d)按相关安全生产管理规定办理工作许可手续。
3 试验方法3.1 一般规定a)检查仪器，根据仪器使用说明书和绕组电阻大小选择直流电阻测试仪的测试电流。
b)各绕组引出端子必须全部处于开路状态；如有开口三角形联接的绕组应将其开路，不得连接。
c)测量带分接的变压器绕组时，有载调压变压器不需切断测量电路，是否需要重新启动仪器测试，根据测试仪器要求进行。
d)对无励磁调压变压器在变换分接位置时，必须切断试验电源。
对于D/D联结的变压器，可以逐相变换分接而不切断电源。
e)当被试品为容量较大的五柱变压器且低压为D联结时，直流电阻测量宜采用助磁法，以缩短测量时间，试验后须消磁。
f)测量时一定要等待绕组自感效应影响降至最小程度（即读数稳定），再读取数据。
g)每次测量完毕，必须对测量回路彻底放电并加以确认后，才可进行下一步操作。
h)有载调压变压器，如有正、反激磁开关〔极性选择器)时，应在一个方向上测量所有分接的绕组电阻，然后在另一个方向上只测量1～2个分接测定绕组电阻时，无励磁分接开关应使定位装置进入指定位置；有载分接开关一般采用电动操作。
i)无励磁调压变压器改变分接位置后、有载调压变压器分接开关检修后及更换套管后或者打开套管从事相关检修工作后，应测量绕组电阻。
23.2 试验接线3.2.1 平衡电桥法平衡电桥法常用的有单臂电桥和双臂电桥两种。
a)单臂电桥常用于测量1Ω以上的电阻。
R1:被测电阻；R2、R3、R4:可调电阻；P:检流计；E:电源图1 单臂电桥原理图b)双臂电桥能消除引线和接触电阻带来的测量误差，适宜测量准确度要求高的小电阻。
P：检流计；R X：被测电阻；R3、R4、R’3、R’4:桥臂电阻；R N标准电阻；C1、C2：被测电阻电流接头；P1、P2：被测电阻的电压接头图2 双臂电桥测试原理图3.2.2 缩短变压器绕组直流电阻测量时间的方法a)串联绕组助磁法接线原理图和接线示意图如图3和图4所示。
测R ac时，高压A接仪器+I，BC短接接低压a，从低压a引出线接仪器+U，从低压c引出线接-I，-U。
用电桥测量时，+I，-I接电桥的电流接头C1，C2；+U，-U接电压接头P1，P2。
测R bc时，高压C接仪器+I，AB短接接低压c，从低压c引出线接仪器+U，从低压b引出线接-I，-U。
测R ab时，高压B接仪器+I，AC短接接低压b，从低压b引出线接仪器+U，从低压a引出线接-I，-U。
3图3 串联助磁法接线原理图（a）测Rac ; (b)测Rbc；（c）测Rab图4 串联助磁连接示意图b)消磁法图5 消磁法测量接线示意图3.3 试验步骤a)对被试设备进行放电，正确记录绕组运行分接位置、设备温度及环境温度。
b)被试品及试验设备接线，并确认接线正确，试验前拆除被试品接地线；c)按选定的接线方式进行直流电阻测量，记录试验数据。
d)结束测试，断开试验电源，对被试设备充分放电并短路接地，拆除试验接线。
e)结果判断：利用被测设备历史测试数据，或者同型号、同批次的另一台设备的测试数据，来进行纵向或横向比较分析，在比较时应去除温度的影响，然后作出较为可靠的诊断结论。
43.4 注意事项影响直流电阻测量结果的因素主要有引线、温度、接触情况和稳定时间等。
a)变压器各绕组的电阻应分别在各绕组的线端上测量；三相变压器绕组为Y联结无中性点引出时，应测量其线电阻，例如AB、BC、CA；如有中性点引出时，应测量其相电阻，例如AO、BO、CO；绕组为三角形联结时，首末端均引出的应测量其相电阻；封闭三角形的试品应测定其线电阻。
b)连接导线应有足够截面，且接触必须良好（用单臂电桥时应减去引线电阻）。
c)绕组电阻测定时，应记录绕组温度。
d)双臂电桥使用标准电阻时，标准电阻与被测电阻间的连线应有足够的截面，其接入应不影响电桥的精度。
e)为了与出厂及历次测量的数据比较，应将不同温度下测量的数值比较，将不同温度下测量的直流电阻换算到同一温度，以便比较。
f)变压器经受近区出口短路后测试结果应与历史数据进行比对。
3.5 试验验收a)检查试验数据与试验记录是否完整、正确。
b)恢复被试设备和试验仪器设备到试验前状态。
4 试验数据分析和处理4.1 各设备直流电阻试验判断标准4.1.1 油浸式电力变压器和电抗器、SF6气体变压器a) 1.6MVA以上变压器，各相绕组电阻相间的差别，不大于三相平均值的2%（警示值）；无中性点引出的绕组，线间差别不应大于三相平均值的1%（注意值）。
b) 1.6MVA及以下变压器，相间差别一般不大于三相平均值的4%（警示值）；线间差别一般不大于三相平均值的2%（注意值）。
c)在扣除原始差异之后，同一温度下各绕组电阻的相间差别或线间差别不大于2%(警示值)。
d)同相初值差不超过±2%（警示值）。
4.1.2 消弧线圈、干式电抗器、干式变压器a) 1.6 MVA 以上变压器，各相绕组电阻相互间的差别，不大于三相平均值的2%（警示值）；无中性点引出的绕组，线间差别不大于三相平均值的1%(注意值)。
b) 1.6 MVA 及以下变压器，相间差别一般不大于三相平均值的4%；线间差别一般不大于三相平均值的2%。
c)各相绕组电阻与以前相同部位、相同温度下的历次结果相比，无明显差别，其差别不大于2%。
d)并联电容器组用串联电抗器三相绕组间之差别不应大于三相平均值4%；与上次测试结果相差不大于2%。
4.1.3 电流互感器同型号、同规格、同批次电流互感器一、二次绕组的直流电阻和平均值的差异不宜大于10%。
