国家电网公司变电验收通用管理规定 第21分册 端子箱及检修电源箱验收细则

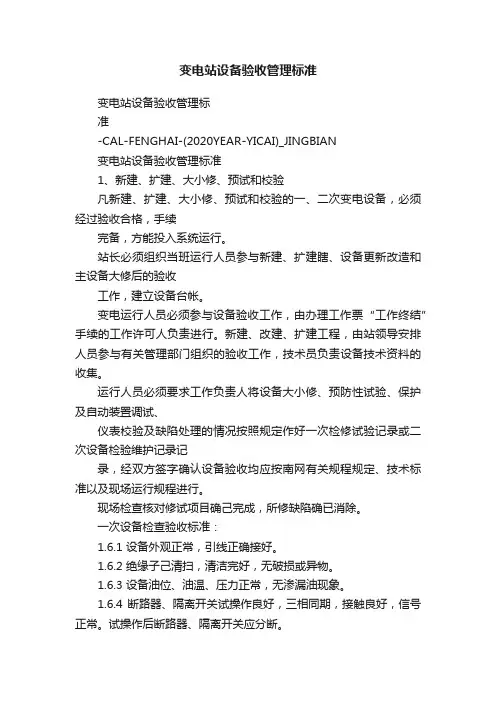

变电站设备验收管理标准变电站设备验收管理标准-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN变电站设备验收管理标准1、新建、扩建、大小修、预试和校验凡新建、扩建、大小修、预试和校验的一、二次变电设备，必须经过验收合格，手续完备，方能投入系统运行。

站长必须组织当班运行人员参与新建、扩建瞎、设备更新改造和主设备大修后的验收工作，建立设备台帐。

变电运行人员必须参与设备验收工作，由办理工作票“工作终结”手续的工作许可人负责进行。

新建、改建、扩建工程，由站领导安排人员参与有关管理部门组织的验收工作，技术员负责设备技术资料的收集。

运行人员必须要求工作负责人将设备大小修、预防性试验、保护及自动装置调试、仪表校验及缺陷处理的情况按照规定作好一次检修试验记录或二次设备检验维护记录记录，经双方签字确认设备验收均应按南网有关规程规定、技术标准以及现场运行规程进行。

现场检查核对修试项目确己完成，所修缺陷确已消除。

一次设备检查验收标准：1.6.1 设备外观正常，引线正确接好。

1.6.2 绝缘子己清扫，清洁完好，无破损或异物。

1.6.3 设备油位、油温、压力正常，无渗漏油现象。

1.6.4 断路器、隔离开关试操作良好，三相同期，接触良好，信号正常。

试操作后断路器、隔离开关应分断。

1.6.5 接地刀闸分合良好，辅助接点转换正常，位置指示正确。

临时接地桩焊接符合标准且满足现场使用要求。

1.6.6 各种控制开关应在正常位置，计数器正常(记下读数)。

1.6.7 变压器、电容器更换硅胶后，硅胶玻璃外罩应当干净，运行中能清楚地看到内部硅胶的状态。

1.6.8 端子箱、操作箱(机构箱)清洁，元件完好，接线正常，加热器确己投入，箱门关闭密封良好。

检查时应抄录有关计数器。

1.6.9 设备上无遗留物件，现场整洁，借用的钥匙，资料等均己归还。

1.6.10 中间验收阶段，施工现场标识完整，材料、工具、仪器仪表、大型施工作业工具等摆放整齐有序，现场警示牌、围栏、标志牌等按南方电网公司标准进行布置。

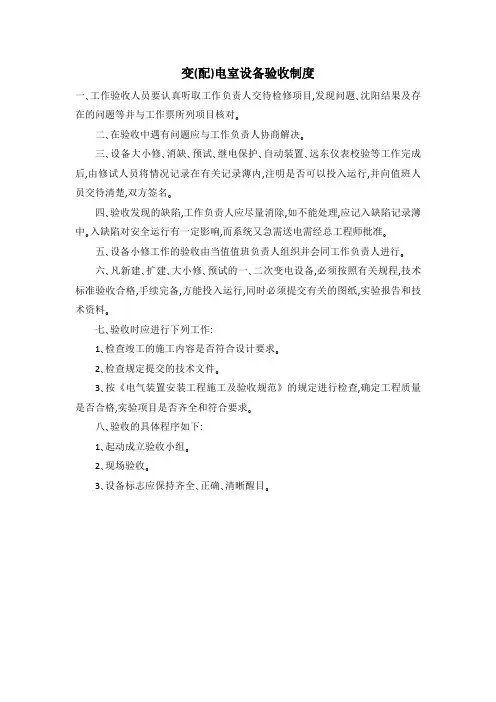

变(配)电室设备验收制度
一､工作验收人员要认真听取工作负责人交待检修项目,发现问题､沈阳结果及存在的问题等并与工作票所列项目核对｡
二､在验收中遇有问题应与工作负责人协商解决｡
三､设备大小修､消缺､预试､继电保护､自动装置､远东仪表校验等工作完成后,由修试人员将情况记录在有关记录薄内,注明是否可以投入运行,并向值班人员交待清楚,双方签名｡
四､验收发现的缺陷,工作负责人应尽量消除,如不能处理,应记入缺陷记录薄中｡入缺陷对安全运行有一定影响,而系统又急需送电需经总工程师批准｡
五､设备小修工作的验收由当值值班负责人组织并会同工作负责人进行｡
六､凡新建､扩建､大小修､预试的一､二次变电设备,必须按照有关规程,技术标准验收合格,手续完备,方能投入运行,同时必须提交有关的图纸,实验报告和技术资料｡
七､验收时应进行下列工作:
1､检查竣工的施工内容是否符合设计要求｡
2､检查规定提交的技术文件｡
3､按《电气装置安装工程施工及验收规范》的规定进行检查,确定工程质量是否合格,实验项目是否齐全和符合要求｡
八､验收的具体程序如下:
1､起动成立验收小组｡
2､现场验收｡
3､设备标志应保持齐全､正确､清晰醒目｡。

供电公司输变配电工程验收管理办法**供电公司输变配电工程验收管理办法第一章总则第一条输变配电工程验收是工程建设与改造的一个重要组成部分，也是保证电网安全、优质和经济运行的一项重要基础工作。

为适应电网建设发展的需要，加强工程全过程质量管理，进一步明确工程验收的管理责任，形成分工明确、职责清晰、团结协作、运转高效、管理科学、信息畅通的工程管理体系，全面提升工程建设和管理水平，结合镇江供电公司的实际情况，特制定本办法。

第二条本办法的主要依据是国家、行业及系统内有关安全、质量、环保、设计、监理、施工、物资、技术等法规、条例、规范和导则等。

第三条本管理办法适用于江苏省电力公司投资建设的所有输变配电工程（包括新建、改扩建、技术改造工程），以及国家电网公司、华东电网有限公司和用户委托镇江供电公司建设的其它工程。

第二章工程验收的阶段第四条工程验收分为工程阶段验收和工程竣工验收。

第五条输电工程的工程阶段验收分为杆塔基础验收、立塔验收、导地线架设验收。

第六条变电工程的工程阶段验收分为土建工程阶段验收和电气（一次、保护、通信、自动化）工程阶段验收。

第七条土建工程阶段验收分为主要建（构）筑物基础验收、构架吊装验收、主控楼完工验收。

第八条电气工程阶段验收分为接地网验收和电气（一次、保护、通信、自动化）安装调试完工验收。

第九条竣工验收是工程全部竣工后，在施工单位三级自检合格、监理单位初检合格、建设单位预检合格的基础上，由验收委员会批准的验收检查组进行的全面检查和核查。

工程竣工验收可以和工程阶段验收的部分工作合并或分开进行。

第十条其余项目（电缆等）的阶段验收和竣工验收按相关验收的规程、标准执行。

第三章工程验收的职责第十一条市公司生产技术部和各县（市）供电公司生产技术部门是工程验收的归口管理部门，负责组织、协调公司系统和各自单位的工程验收工作。

工程建设单位负责组织、协调工程的规划、消防、环保等专项验收工作，其它各职能单位（营销、安监等）在各自职责范围内对工程验收,行使相应的管理职能。

规章制度编号：国网（运检/3）829-2017 国家电网公司变电检测管理规定第一章总则第一条为规范国家电网公司（以下简称“公司”）变电检测管理，提高检测水平,保证检测质量，依据国家法律法规及公司有关规定,制定本规定。

第二条本规定对变电设备检测职责分工、检测分类、检测周期、检测计划、检测准备、检测实施、检测验收、检测报告、检测分析等方面做出规定。

第三条变电检测管理坚持“安全第一、统筹安排、分级负责、标准作业、应试必试"的原则.安全第一指检测工作应保证人身、设备安全，不发生人身伤害，不影响设备正常运行。

统筹安排指检测计划和工程项目计划结合、二次设备校验和一次设备检测结合、同一间隔设备检测工作结合，统筹安排，减少间隔或回路设备停电次数和时间。

分级负责指一类变电站执行国网评价中心、省评价中心、省检修公司三级检测机制；其它变电站执行省评价中心、运维单位二级检测机制。

标准作业指检测工作应全面执行标准化作业，应实现对作业风险、关键环节的有效控制,确保作业全过程安全和质量的可控、能控、在控。

应试必试指严格按照周期、标准开展检测工作.第四条本规定适用于公司系统35kV及以上变压器(电抗器)、断路器、组合电器、隔离开关、开关柜、电流互感器、电压互感器、避雷器、并联电容器、干式电抗器、串联补偿装置、母线及绝缘子、穿墙套管、电力电缆、消弧线圈、高频阻波器、耦合电容器、高压熔断器、中性点隔直装置、接地装置、端子箱及检修电源、站用变、站用交流电源、站用直流电源、构支架、辅助设施、土建设施、避雷针等28类设备和设施的检测工作.第五条检测人员在现场检测工作中应高度重视人身安全，针对带电设备、启停操作中的设备、瓷质设备、充油设备、含有毒气体设备、运行异常设备及其他高风险设备或环境等应开展安全风险分析，确认无风险或采取可靠的安全防护措施后方可开展工作，严防工作中发生人身伤害。

第二章职责分工第一节总部职责第六条国家电网公司运维检修部（以下简称“国网运检部”）履行以下职责：（一）贯彻落实国家相关法律法规、行业标准及公司有关标准、规程、制度、规定；（二）组织制定公司检测管理制度、技术标准;（三）指导、监督、检查、考核省公司、国网评价中心检测工作，协调解决相关问题；（四）建立公司变电设备带电检测装备检测体系；（五）组织公司检测技术培训、交流和推广。

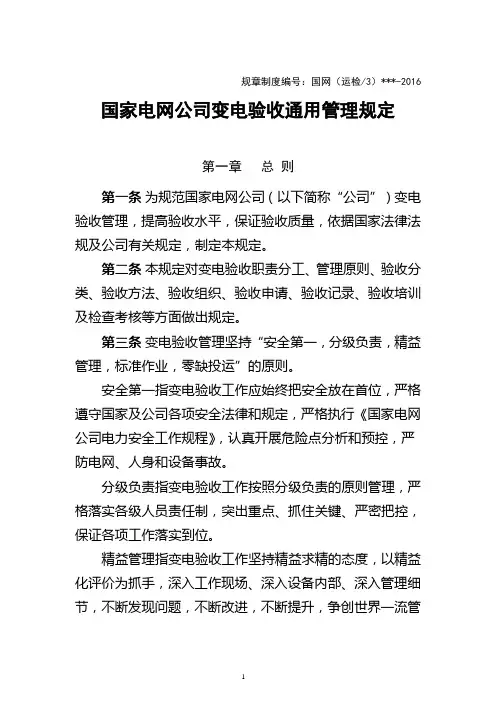

规章制度编号：国网（运检/3）***-2016 国家电网公司变电验收通用管理规定第一章总则第一条为规范国家电网公司（以下简称“公司”）变电验收管理，提高验收水平，保证验收质量，依据国家法律法规及公司有关规定，制定本规定。

第二条本规定对变电验收职责分工、管理原则、验收分类、验收方法、验收组织、验收申请、验收记录、验收培训及检查考核等方面做出规定。

第三条变电验收管理坚持“安全第一，分级负责，精益管理，标准作业，零缺投运”的原则。

安全第一指变电验收工作应始终把安全放在首位，严格遵守国家及公司各项安全法律和规定，严格执行《国家电网公司电力安全工作规程》，认真开展危险点分析和预控，严防电网、人身和设备事故。

分级负责指变电验收工作按照分级负责的原则管理，严格落实各级人员责任制，突出重点、抓住关键、严密把控，保证各项工作落实到位。

精益管理指变电验收工作坚持精益求精的态度，以精益化评价为抓手，深入工作现场、深入设备内部、深入管理细节，不断发现问题，不断改进，不断提升，争创世界一流管理水平。

标准作业指变电验收工作应严格执行现场验收标准化作业，细化工作步骤，量化关键工艺，工作前严格审核，工作中逐项执行，工作后责任追溯，确保作业质量。

零缺投运指各级变电运检人员应把零缺投运作为验收阶段工作目标，坚持原则、严谨细致，严把可研初设审查、厂内验收、到货验收、隐蔽工程验收、中间验收、竣工（预）验收、启动验收各道关口，保障设备投运后长期安全稳定运行。

第四条本规定适用于公司系统35kV及以上交流变电站设备（不含保护、自动化、通信、计量表计设备）的基建工程、技改工程验收工作。

直流换流站的交流设备按照本规定执行。

第二章职责分工第一节总部职责第五条国家电网公司运维检修部（以下简称“国网运检部”）履行以下职责：(一)贯彻落实国家相关法律法规、行业标准及公司有关标准、规程、制度、规定；(二)组织制定验收管理制度；(三)指导、监督、检查、考核省公司、国网评价中心验收工作，协调解决相关问题；(四)组织参与公司总部直接管理基建工程的可研和初设审查；(五)与国网基建部门共同组织公司总部直接管理基建工程的启动验收；(六)组织相关技改工程的可研评审。

第1篇第一章总则第一条为加强变电工程的质量管理，确保变电工程安全、可靠、经济地投入使用，根据《中华人民共和国电力法》、《电力设施保护条例》等法律法规，结合我国电力行业实际情况，制定本规定。

第二条本规定适用于所有新建、改建、扩建的变电工程，包括但不限于输电线路、变电站、配电线路及设备等。

第三条变电工程验收应当遵循以下原则：1. 合法性原则：验收活动必须符合国家法律法规和行业标准。

2. 安全性原则：确保变电工程安全可靠运行。

3. 质量原则：保证变电工程符合设计要求和工程质量标准。

4. 经济性原则：合理利用资源，降低工程成本。

5. 效率原则：提高验收工作效率，缩短验收周期。

第二章验收组织与职责第四条变电工程验收工作由工程所在地电力公司负责组织，并成立验收委员会。

第五条验收委员会由以下人员组成：1. 主任：由电力公司主管领导担任。

2. 副主任：由电力公司工程技术部门负责人担任。

3. 委员：由电力公司相关技术人员、质量监督部门人员、施工单位代表等组成。

第六条验收委员会的职责：1. 制定验收方案：根据工程实际情况，制定详细的验收方案，明确验收内容、验收标准、验收程序等。

2. 组织验收：按照验收方案组织验收工作，确保验收工作顺利进行。

3. 审核验收报告：对验收报告进行审核，确保验收结果真实、准确、完整。

4. 提出验收意见：根据验收结果，提出验收意见，并对验收不合格的工程提出整改要求。

第三章验收内容与标准第七条变电工程验收内容包括：1. 施工质量：包括施工工艺、施工质量、材料质量、设备质量等。

2. 设计质量：包括设计文件、设计图纸、设计变更等。

3. 设备质量：包括设备制造质量、设备安装质量、设备调试质量等。

4. 工程质量：包括工程质量、工程质量检验、工程质量评定等。

5. 安全措施：包括安全措施、安全设施、安全操作规程等。

第八条变电工程验收标准：1. 施工质量标准：按照《建筑工程施工质量验收统一标准》等相关标准执行。

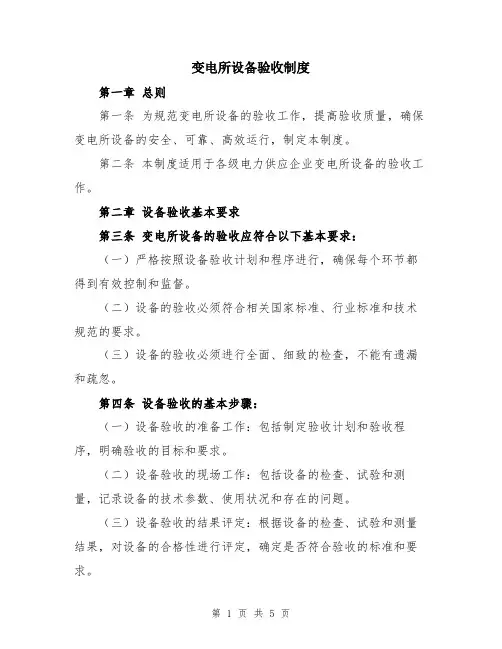

变电所设备验收制度第一章总则第一条为规范变电所设备的验收工作，提高验收质量，确保变电所设备的安全、可靠、高效运行，制定本制度。

第二条本制度适用于各级电力供应企业变电所设备的验收工作。

第二章设备验收基本要求第三条变电所设备的验收应符合以下基本要求：（一）严格按照设备验收计划和程序进行，确保每个环节都得到有效控制和监督。

（二）设备的验收必须符合相关国家标准、行业标准和技术规范的要求。

（三）设备的验收必须进行全面、细致的检查，不能有遗漏和疏忽。

第四条设备验收的基本步骤：（一）设备验收的准备工作：包括制定验收计划和验收程序，明确验收的目标和要求。

（二）设备验收的现场工作：包括设备的检查、试验和测量，记录设备的技术参数、使用状况和存在的问题。

（三）设备验收的结果评定：根据设备的检查、试验和测量结果，对设备的合格性进行评定，确定是否符合验收的标准和要求。

（四）设备验收的总结和报告：总结验收结果，撰写验收报告，提出建议和改进措施。

第三章设备验收计划和程序第五条变电所设备验收前，应制定详细的验收计划和验收程序。

第六条设备验收计划应包括以下内容：（一）验收的设备名称、型号、规格和数量。

（二）验收的时间和地点。

（三）验收的人员和责任。

（四）验收的内容和方法。

第七条设备验收程序应包括以下环节：（一）设备的检查：对设备的外观、结构、安装质量进行检查，确保设备无缺陷、无损坏。

（二）设备的试验：对设备的各项性能进行试验，确保设备符合技术规范和验收标准。

（三）设备的测量：对设备的各种参数进行测量，确保设备符合技术要求。

第四章设备验收的人员和责任第八条设备验收应由验收人员负责。

验收人员必须具备相应的技术和业务水平，具备较强的责任心和敬业精神。

第九条验收人员的基本职责：（一）制定设备验收计划和程序。

（二）组织设备验收的准备工作和现场工作。

（三）评定设备的合格性，确定验收结果。

（四）撰写设备验收报告，提出建议和改进措施。

第十条验收人员应严格按照本制度的要求和程序进行验收工作，不得有疏漏和违规行为。

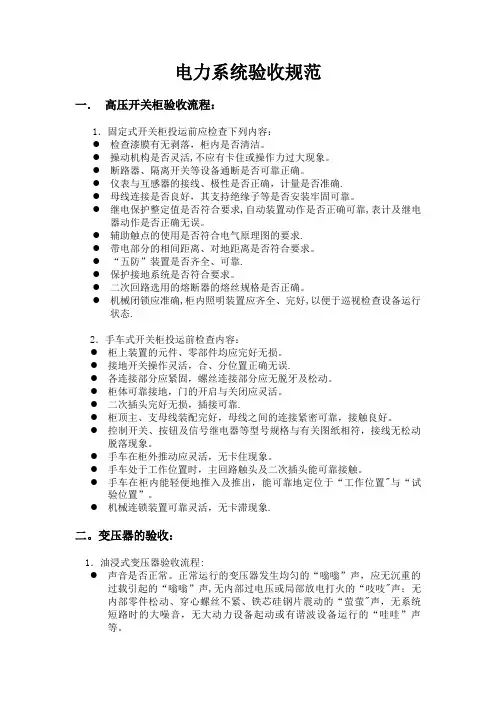

电力系统验收规范一．高压开关柜验收流程：1．固定式开关柜投运前应检查下列内容：●检查漆膜有无剥落，柜内是否清洁。

●操动机构是否灵活,不应有卡住或操作力过大现象。

●断路器、隔离开关等设备通断是否可靠正确。

●仪表与互感器的接线、极性是否正确，计量是否准确.●母线连接是否良好，其支持绝缘子等是否安装牢固可靠。

●继电保护整定值是否符合要求,自动装置动作是否正确可靠,表计及继电器动作是否正确无误。

●辅助触点的使用是否符合电气原理图的要求.●带电部分的相间距离、对地距离是否符合要求。

●“五防”装置是否齐全、可靠.●保护接地系统是否符合要求。

●二次回路选用的熔断器的熔丝规格是否正确。

●机械闭锁应准确,柜内照明装置应齐全、完好,以便于巡视检查设备运行状态.2．手车式开关柜投运前检查内容：●柜上装置的元件、零部件均应完好无损。

●接地开关操作灵活，合、分位置正确无误.●各连接部分应紧固，螺丝连接部分应无脱牙及松动。

●柜体可靠接地，门的开启与关闭应灵活。

●二次插头完好无损，插接可靠.●柜顶主、支母线装配完好，母线之间的连接紧密可靠，接触良好。

●控制开关、按钮及信号继电器等型号规格与有关图纸相符，接线无松动脱落现象。

●手车在柜外推动应灵活，无卡住现象。

●手车处于工作位置时，主回路触头及二次插头能可靠接触。

●手车在柜内能轻便地推入及推出，能可靠地定位于“工作位置"与“试验位置”。

●机械连锁装置可靠灵活，无卡滞现象.二。

变压器的验收：1．油浸式变压器验收流程:●声音是否正常。

正常运行的变压器发生均匀的“嗡嗡”声，应无沉重的过载引起的“嗡嗡”声,无内部过电压或局部放电打火的“吱吱"声；无内部零件松动、穿心螺丝不紧、铁芯硅钢片震动的“萤萤"声，无系统短路时的大噪音，无大动力设备起动或有谐波设备运行的“哇哇”声等。

●室外安装的变压器,如没有固定安装的电流表时，应使用钳形电流表测量最大负载电流及代表性负载电流。

国家电网公司变电运维通用管理规定第21分册端子箱及检修电源箱运维细则国家电网公司二〇一六年十二月目录前言 (II)1 运行规定 (1)1.1 一般规定 (1)1.2 标识规定 (1)1.3 接地规定 (1)1.4 接线规定 (1)1.5 封堵规定 (1)1.6 端子箱驱潮加热装置规定 (1)2 巡视 (2)2.1 例行巡视 (2)2.2 全面巡视 (2)2.3 特殊巡视 (2)3 维护 (2)3.1 箱体维护 (2)3.2 封堵维护 (3)3.3 驱潮加热装置维护 (3)3.4 照明装置维护 (3)3.5 熔断器、空气开关、接触器、插座维护 (3)3.6 红外检测 (3)4 典型故障和异常处理 (4)4.1 箱门或箱体变形 (4)4.2 端子箱受潮 (4)前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”）。

经反复征求意见，于2017年1月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。

本册是依据《国家电网公司变电运维通用管理规定》编制的第21分册《端子箱及检修电源箱运维细则》，适用于35kV及以上变电站端子箱及检修电源箱。

本细则由国家电网公司运维检修部负责归口管理和解释。

本细则起草单位：国网安徽电力。

本细则主要起草人：马艳、余明军、田宇、柯艳国、罗沙、赵丰富、武新宇、蒋伟、苏跃、刘静、杨为、吴兴旺。

端子箱及检修电源箱运维细则1运行规定1.1 一般规定1.1.1 端子箱及检修电源箱送电前经验收合格，方可投运。

1.1.2 端子箱基座高于地面，周围地面无塌陷、无积水。

1.1.3 端子箱及检修电源箱内部应干净、整齐，无灰尘、蛛网等异物；箱内无积水，无凝露现象；箱内通风孔畅通，无堵塞；端子箱锁具应完好。

1.端子箱、机构箱：1) 箱体整齐无锈蚀。

2) 电缆排列整齐，端子压接规范无受力。

3) 端子箱封堵符合要求。

4) 箱内元件齐全。

5) 端子箱有明显接地与主接地网可靠相连，可开启门与用软铜导线可靠接地。

6) 电缆牌齐全，填写符合要求（包括电缆名称，起止地点，电缆型号，规格长度等）。

7) 至微机保护屏去的电缆应采取屏蔽措施，并接地良好。

2.电缆沟：1) 预埋件符合设计，安装牢固。

2) 电缆沟的地坪及抹面工作结束。

3) 电缆沟清理干净，盖板齐全。

3.电缆管的加工及敷设要求：1) 管口应无毛刺和尖锐棱角，管口宜作成喇叭状，且上管口应封堵。

2) 电缆管应安装牢固，并列的电缆管口应排列整齐。

3) 室外电缆保护管安装牢固符合规范；室外电缆保护管安装牢固符合规范；电缆保护管直径、电缆保护管直径、电缆保护管直径、弯曲半径符合规范，弯曲半径符合规范，弯曲半径符合规范，无锈蚀；无锈蚀；电缆保护管与操作机构箱交接处设臵合理；电缆保护管与操作机构箱交接处设臵合理；金属软管与设备固定牢固；金属软管与设备固定牢固；金属软管与设备固定牢固；电缆保护管电缆保护管封堵严密；金属电缆保护管可靠接地。

4．电缆的敷设：1) 电缆敷设时应排列整齐、美观，无明显交叉，弯曲半径符合规范；并加以固定，且电缆牌清楚。

2) 在电缆终端头、拐弯处均应挂电缆标志牌，电缆牌上应注明线路编号及电缆型号、规格。

3) 动力电缆与控制电缆不应同层敷设。

4) 电力、控制电缆的弯曲半径：Ø 交联聚乙烯绝缘电力电缆：单股：１５d 、多股：２０d 。

Ø 聚氯乙烯绝缘电力电缆：１０d 。

Ø 橡皮绝缘电力电缆：钢铠护套：２０d ，裸铅包护套：１５d ，无护套：１０d 。

Ø 控制电缆：１０d 。

序号试验项目试验方法试验结果验收结果1 差动保护加电流模拟试验开关跳闸指示灯亮，装臵报告显示差动保护动作两侧开关位臵信号正确调度显示正确2 差动速断加电流模拟试验开关跳闸指示灯亮装臵报告显示差动速断动作两侧开关位臵信号正确调度显示正确3 110kV侧复压过流保护加电流电压模拟开关跳闸符合定值要求当地及远方信号显示正确4 110kV侧零序过压加电流电压模拟当地及远方信号显示正确5 10kV侧复压过流保护加电流电压模拟开关跳闸符合定值要求当地及远方信号显示正确6 10kV侧零序过压加电流电压模拟当地及远方信号显示正确7 CT断线加电流电压模拟装臵发CT断线信号按定值要求是否闭锁差动保护调度显示正确8 PT断线分别模拟三侧PT断线当地及远方信号显示正确9 过负荷分别模拟三侧过负荷当地及远方信号显示正确10 过载闭锁有载调压三侧分别模拟有载调压闭锁当地及远方信号显示正确12 压板正确性模拟不同保护动作出口压板、方式压板符合名称标注13 装臵异常告警当地及调度显示正确14 启动通风模拟高压侧过负荷投入压板，风机打到按负荷启动上，风机应启动序号试验项目试验方法试验结果验收结果验收结果1 本体重瓦斯按动瓦斯继电器接点当地及调度显示正确，主变跳闸2 有载重瓦斯同上同上3 本体轻瓦斯按动瓦斯继电器轻瓦斯接点当地及调度显示正确4 压力释放使继电器接点闭合当地及调度显示正确6 油温高拨动温度表定值针，使接点接通当地及调度显示正确7 本体油位异常手动使油位表接点闭合当地及调度显示正确8 有载油位异常手动使油位表接点闭合当地及调度显示正确9 两侧开关控制回路断线及电源断线分别模拟两侧开关控制回路断线当地及调度显示正确10 两侧开关防跳回路试验分别模拟两侧开关手合于故障，把手不返回开关不跳跃11 二侧开关遥控开关动作行为正确12 101开关SF6气体报警及闭锁模拟接点闭合调度接受显示正确开关闭锁正确13 其他气室SF6气体报警模拟信号动作调度接受显示正确14 101开关储能报警及闭锁停储能电源，缓慢泄压调度接受显示正确开关闭锁正确15 两侧开关柜、机构箱加热、照明加热、照明正常序号试验项目试验方法试验结果验收结果1 当地手动调压有载开关动作正常，当地及调度档位正确2 远方调压调度发调压令有载开关动作正常3 过电流闭锁调压模拟保护装臵闭锁调压接点打开有载开关禁止操作4 通风控制箱加热器及照明加热器及照明正常5 有载调压箱加热器及照明加热器及照明正常4、中性点地刀序号试验项目试验方法试验结果验收结果1 手动分合1、分合正确、到位；2、电机噪音小；3、刀闸接触严密2 遥控分合刀闸分合正确3 刀闸机构箱加热及照明加热及照明正确4 刀闸机构箱接地接地良好5、10kV内桥序号试验项目试验内容试验结果结果1 开关储能报警及闭锁停储能电源，缓慢泄压调度接受显示正确开关闭锁正确2 开关SF6气体报警及闭锁模拟信号动作调度接受显示正确开关闭锁正确3 其他气室SF6气体报警模拟信号动作调度接受显示正确4 机构箱、汇控柜加热及照明加热器正常、照明正确5 开关及刀闸遥控开关及刀闸动作行为正确6 刀闸、开关及地刀指示手动分合开关、刀闸及地刀开关、刀闸及地刀位臵指示正确；调度接受显示真确序号试验项目试验内容试验结果结果1 其他气室SF6气体报警模拟信号动作调度接受显示正确2 机构箱、汇控柜加热及照明加热器正常、加热器正常、照明正确照明正确3 刀闸遥控刀闸动作行为正确4 刀闸及地刀指示手动分合刀闸及地刀刀闸及地刀位臵指示正确；正确；调度接受显示真调度接受显示真确5序号试验项目试验内容试验结果验收结果1 过负荷加电流模拟试验当地及调度显示正确2 控制回路断线拉开空气开关当地及调度显示正确3 电流保护加电流模拟试验装臵报告、开关跳闸正确，调度显示正确4 装臵闭锁及报警调度接受正确5 开关防跳结果正确序号试验项目试验内容试验结果验收结果1 电流保护加电流模拟试验当地及调度显示正确2 控制回路断线拉开空气开关当地及调度显示正确3 过压保护加电压模拟试验装臵报告、开关跳闸正确，调度显示正确4 低压保护装臵报告、开关跳闸正确，调度显示正确5 装臵闭锁及报警调度接受正确6 开关防跳结果正确序号试验项目试验内容试验结果验收结果1 开关柜接地接地良好2 前后门关闭吻合关闭正常3 前后面照明及加热照明及加热良好序号试验项目试验内容试验结果验收结果1 电流保护 加电流模拟试验 当地及调度显示正确2 控制回路断线拉开空气开关当地及调度显示正确 3 装臵闭锁及报警 调度接受正确4 开关遥控 调度接受正确，开关动作正确5开关防跳结果正确序号 试验项目试验内容试验结果验收结果 1 PT 间隔GIS 气体报警模拟信号动作 调度接受显示正确 2 开关柜加热 加热器正常 3 开关柜照明 照明正常4 PT 刀闸重动 电压并列装臵重动正确5 PT 并列 受100及刀闸位臵闭锁6 电源报警当地、调度信号正确序号 试验项目 试验内容 试验结果 验收结果 1 开关柜加热加热器正常验收人：2 开关柜照明 照明正常3手车工作位、试验位调度接受正确4 PT 并列 电压并列装臵指示正确序号 试验项目 试验内容 试验结果验收结果1 备自投传动试验 模拟故障逻辑正确，开关动作正确，各压板投退，各闭锁条件，放电条件均能正确动作。

变电验收管理规定第21分册端子箱及检修电源箱验收细则端子箱及检修电源箱是变电站中重要的设备，验收工作的规范和完善对于保证设备的正常运行和提高运行效率具有重要意义。

本文将从四个方面对端子箱及检修电源箱的验收细则进行详细介绍。

1.外观检查：检查端子箱的外观是否完整，无变形、划痕等损坏，箱体表面应平整、无锈蚀和漏塑等现象。

2.尺寸检查：检查端子箱的尺寸是否符合设计要求，尺寸误差不应超过设计要求的允许范围。

3.接地检查：检查端子箱是否接地良好，接地电阻应符合相关标准要求。

4.绝缘电阻检查：检查端子箱绝缘电阻是否符合要求，绝缘电阻应不小于设备要求的最低值。

5.标志检查：检查端子箱上的标志是否清晰、准确，且与设计图纸一致。

6.钳接端子检查：检查钳接端子是否牢固，无松动现象，接触面应光洁、无氧化物。

7.回接线缆检查：检查回接线缆及引线的数量、规格、颜色等是否符合设计要求。

8.功能检查：检查端子箱的功能是否正常，如输出是否稳定，接触器是否灵活可靠等。

1.外观检查：检查检修电源箱的外观是否完整，无变形、划痕等损坏，箱体表面应平整、无锈蚀和漏塑等现象。

2.尺寸检查：检查检修电源箱的尺寸是否符合设计要求，尺寸误差不应超过设计要求的允许范围。

3.接地检查：检查检修电源箱是否接地良好，接地电阻应符合相关标准要求。

4.绝缘电阻检查：检查检修电源箱绝缘电阻是否符合要求，绝缘电阻应不小于设备要求的最低值。

5.标志检查：检查检修电源箱上的标志是否清晰、准确，且与设计图纸一致。

6.电源插座检查：检查检修电源箱的电源插座是否安全可靠，是否存在松动、缺损等现象。

7.电源线缆检查：检查电源线缆及引线的数量、规格、颜色等是否符合设计要求。

8.电源输出检查：检查检修电源箱输出的电源是否稳定，电压、频率等参数是否符合设计要求。

以上是在端子箱及检修电源箱验收过程中需要注意的细则，通过严格按照这些细则进行验收，可以确保端子箱及检修电源箱的质量和性能符合要求，保证变电站的正常运行和安全稳定。

国家电网公司变电验收通用管理规定第21分册端子箱及检修电源箱验收细则国家电网公司二〇一六年十二月目录前言 (II)1 验收分类 (1)2 可研初设审查 (1)2.1 参加人员 (1)2.2 验收要求 (1)3 竣工（预）验收 (1)3.1 参加人员 (1)3.2 验收要求 (1)3.3 异常处置 (1)附录 A (2)A1端子箱及检修电源箱可研初设审查验收标准卡 (2)A2端子箱竣工(预)验收标准卡 (3)A3检修电源箱竣工（预）验收标准卡 (6)前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”）。

经反复征求意见，于2017年1月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。

本细则是依据《国家电网公司变电验收通用管理规定》编制的第21分册《端子箱及检修电源箱验收细则》，适用于35kV及以上变电站端子箱及检修电源箱。

本细则由国家电网公司运维检修部负责归口管理和解释。

本细则起草单位：国网河北电力。

本细则主要起草人：张迎宾、苗俊杰、张超、贾志辉、赵军、王金芷、冯学宽、刘勇、王少博、庞先海、张志超、冀立鹏。

端子箱及检修电源箱验收细则1 验收分类端子箱及检修电源箱验收包括可研初设审查、竣工（预）验收两个关键环节。

2 可研初设审查2.1 参加人员a) 端子箱及检修电源箱可研初设审查由所属管辖单位运检部选派相关专业技术人员参与。

b）端子箱及检修电源箱可研初设审查参加人员应为技术专责或在本专业工作满3年以上的人员。

2.2 验收要求a) 端子箱及检修电源箱可研初设审查验收需由专业技术人员提前对可研报告、初设资料等文件进行审查，并提出相关意见。

规章制度编号：国网（运检/4） ***-2016 国家电网公司变电检修管理通用细则第21分册端子箱及检修电源箱检修细则国家电网公司二c）一六年一月前1 2 3—A-.检修分类及要求..........专业巡视要点............检修关键工艺质量控制要求3.2整体更换 ............3.1.1安全注意事项.......3.1.2关键工艺质量控制兀器件检修............3213.2.23.2.33.2.43.2.53.2.63.2.7空气开关检修.……插座检修.......驱潮装置检修.......照明装置检修.......电缆及接线检修…端子及端子排检修继电器更换.....3.3例行检查 .............3.3.1安全注意事项.......3.3.2关键工艺质量控制II11111122223334444刖后为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化, 国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理通用细则和反事故措施（以下简称“五通一措”）。

经反复征求意见，于2016年*月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。

本细则是依据《国家电网公司变电检修管理通用细则》编制的第21分册《端子箱及检修电源箱检修细则》，适用于35kV及以上变电站端子箱及检修电源箱。

本细则由国家电网公司运维检修部负责归口管理和解释。

本细则起草单位：**、本细册主要起草人：**、**。

端子箱及检修电源箱检修细则1检修分类及要求a）检修工作分为整体更换、部件检修、例行检查等三类。

b）检修项目包括整体、组部件的检查及维护等。

c）检修周期根据运行状况决策。

变电设备验收一、基本要求1、凡变电所新建、改（扩）建、大修、小修、预试的一、二次设备的工作完成后，必须经过质量验收。

设备验收工作结束后，应按照有关要求填写有关检修、试验记录，并履行相关手续。

交接手续完备后，方能投入系统运行。

2、新建、改（扩）建设备的竣工验收，主变压器及35KV 及以上主设备大修后竣工验收，变电所所长（专工）、值负责人应参加验收。

3、验收前验收人员应首先弄清作业内容，确立验收项目及验收标准。

4、设备安装、检修在作业过程中需要中间验收时，作业单位应事先与变电所负责人制定有关中间验收项目，变电所指派合适人员跟踪完成，并做好记录。

5、新建、改（扩）建工程竣工验收，作业单位应向变电所移交有关资料，包括设备说明书、出厂试验记录、安装竣工图纸、安装记录及试验报告等有关技术资料，并填写有关检修、试验记录。

设备大修后竣工验收，作业单位应移交大修、试验报告，并填写有关检修、试验记录。

6、验收过程中，变电设备操作应由运行人员进行，应对设备名称、编号、状态进行仔细确认，并严格进行监护。

7、新安装、大修后的变电设备，其防误闭锁装置必须完善并良好，否则不得投入运行。

8、验收时发现问题，应及时处理。

暂时无法处理，且不影响安全运行的，急需投入运行时，必须限期处理，经本单位主管领导批准方能投入运行。

9、交接验收后的新设备应调整至冷备用状态，所有保护自动化装置在停用状态。

10、新设备交接验收结束、办理交接手续后，应视作运行设备，交由运行人员管理，任何人不允许擅自改变交接后的新设备状态。

新设备状态的改变、接地刀闸和接地线等作为交接班内容移交。

11、在新设备上的任何工作，必须履行正常的工作票手续，由运行人员许可、操作、验收及终结，工作人员必须填写有关记录。

工作结束后，由运行人员将新设备恢复到工作前的冷备用状态。

12、新设备必须办理交接手续后方可进行与运行设备的接引工作。

接引后的新设备（包括二次设备）应有可靠的防误措施，严防误分、误合或误投而造成事故。
