第一章自动控制系统基本概念

《计算机控制技术》复习思考题第一章自动控制系统基本概念1.自动控制系统的组成一个简单的自动控制系统，均可概括成两大部分：一部分是自动化装置控制下的生产设备，称为被控对象；另一部分是为实现自动控制所必须的自动化仪表设备，简称为自动化装置，它包括测量变送器、调节器和执行器等。

简单的自动控制系统由被控对象、测量变送器、调节器及执行器四大部分组成。

2.术语a)被控对象？调节器？执行器？测量变送器？b)被控变量，y？设定值，g？测量值，z？偏差，e？干扰，f？调节参数？在被控对象中，需要控制一定数值的工艺参数叫做被控变量，用字母y表示。

被控变量的测量值用字母：表示，按生产工艺的要求，被控变量希望保持的具体数值称为设定值，用字母譬表示。

被控变量的测量值与设定值之间的差值叫做偏差，用字母e表示，e=g-z。

在生产过程中，凡能影响被控变量偏离设定值的种种因素称为干扰，用字母，表示。

用来克服干扰对被控变量的影响，实现控制作用的参数叫做调节参数。

c)反馈？负反馈、正反馈？把系统（或环节）的输出信号直接或经过一些环节重新返回到输入端的做法叫做反馈。

如果反馈信号能够使原来的信号减弱，也就是反馈信号取负值，那么就叫做负反馈。

如果反馈信号取正值，反馈信号使原来的信号加强，那么就叫做正反馈。

自动控制系统绝对不能单独采用正反馈。

d)闭环系统？一个一个信号沿着箭头的方向传送，最后又回到原来的起点，形成一个闭合的回路，如此循环往复，直到被控对象的被控变量值达到或接近设定值为止，所以这种自动控制系统是闭环系统。

自动控制系统是具有被控变量负反馈的闭环系统。

3.自动控制系统方框图?4.自动控制系统的分类？按照工艺过程需要控制的参数值即设定值是否变化和如何变化来分类，而将闭环自动控制系统分为定值控制系统、随动控制系统和程序控制系统三大类。

按调节器具有的控制规律来分类，如位式、比例、比例积分、比例微分、比例积分微分等控制系统。

定值控制系统、随动控制系统和程序控制系统？5.过渡过程a)静态、动态？自动控制系统的平衡（静态）是暂时的、相对的和有条件的，不平衡（动态）才是普遍的、绝对的、无条件的。

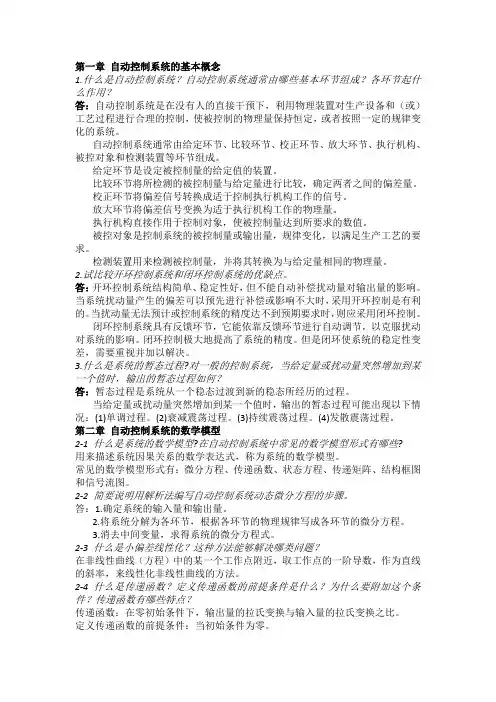

第一章自动控制系统基本概念
1.化工自动化主要包括哪些内容？
答:化工生产过程自动化，一般包括自动检测、自动操纵、自动保护和自动控制等方面的内容。

2.现4.自动控制系统怎样构成？各组成环节起什么作用？
答:自动控制系统主要由两大部分组成。

一部分是起控制作用的全套自动化装置，对于常规仪表来说，它包括检测元件及变送器、控制器、执行器等；另一部分是受自动化装置控制的被控对象。

在自动控制系统中，检测元件及变送器用来感受被控变量的变化并将它转换
成一种特定的信号(如气压信号或电压、电流信号等)
器送来的测量信号与工艺上需要保持的设定值信号进行比较得出偏差，根据偏差
终实现控制要求。

3.12.什么是反馈？什么是正反馈和负反馈？
答:把系统(或环节)的输出信号直接或经过一些环节重新引回到输人端的做法叫做反馈。

反馈信号的作用方向与设定信号相反，即偏差信号为两者之差，这种反馈叫做负反馈；反之为正反馈。

第一章自动控制系统基本概念第一节自动控制系统的基本组成及表示形式液位自动控制的方框图方框图中， x 指给定值；z 指输出信号；e 指偏差信号；p 指发出信号；q 指出料流量信号；y 指被控变量；f 指扰动作用（主要是进料量的变化，注意：此为对液位控制而言）。

当x 取正值，z取负值，e= x- z，负反馈。

其他控制系统用同一种形式的方框图可以代表不同的控制系统当进料流量或温度变化等因素引起出口物料温度变化时，可以将该温度变化测量后送至温度控制器TC。

温度控制器的输出送至控制阀，以改变加热蒸汽量来维持出口物料的温度不变。

小结:自动控制系统是具有被控变量负反馈的闭环系统。

举例：乙烯生产过程中脱乙烷塔的工艺管道及控制流程图第二节自动控制系统的基本组成及表示形式T 温度，P 压力（真空度），L 物位，F 流量I 指示，R 记录，A 报警，C 控制（调节）塔顶的压力控制系统中的PIC-207，PIC的组合就表示一台具有指示功能的压力控制器。

LIC-201是一台具有指示功能的液位控制器。

FRC-210表示一台具有记录功能的温度控制器。

PIC-207表示压力指示调节仪表，该仪表为就地安装，工段号为2，仪表序号为07。

第三节自动控制系统的分类1.定值控制系统：被控变量的给定值不变2.随动控制系统（自动跟踪系统）：给定值随机变化第四节自动控制系统的过渡过程和品质指标控制系统的过渡过程：系统由一个平衡状态过渡到另一个平衡状态的过程。

当干扰作用于对象，系统输出y发生变化，在系统负反馈作用下，经过一段时间，系统重新恢复平衡。

常用的是阶跃干扰。

采用阶跃干扰的优点：这种形式的干扰比较突然、危险，且对被控变量的影响也最大。

如果一个控制系统能够有效地克服这种类型的干扰，那么一定能很好地克服比较缓和的干扰。

这种干扰的形式简单，容易实现，便于分析、实验和计算。

举例：某换热器的温度控制系统在单位阶跃干扰作用下的过渡过程曲线如下图所示。

上篇自动控制原理第一章自动控制系统概述本章要点本章简要介绍有关自动控制的基本概念、开环控制和闭环控制的特点、自动控制系统的基本组成和分类以及对自动控制系统的基本要求。

第一节自动控制的基本概念自动控制是指在没有人的直接干预下，利用物理装置对生产设备和工艺过程进行合理的控制，使被控制的物理量保持恒定，或者按照一定的规律变化。

自动控制系统则是为实现某一控制目标所需要的所有物理部件的有机组合体。

在自动控制系统中，被控制的设备或过程称为被控对象或对象；被控制的物理量称为被控量或输出量；决定被控量的物理量称为控制量或给定量；妨碍控制量对被控量进行正常控制的所有因素称为扰动量。

扰动量按其来源可分为内部扰动和外部扰动。

给定量和扰动量都是自动控制系统的输入量。

通常情况下，系统有两种外作用信号：一是有效输入信号（以下简称输入信号），二是有害干扰信号（以下简称干扰信号）。

输入信号决定系统被控量的变化规律或代表期望值，并作用于系统的输入端。

干扰信号是系统所不希望而又不可避免的外作用信号，它不但可以作用于系统的任何部位，而且可能不止一个。

由于它会影响输入信号对系统被控量的有效控制，严重时必须加以抑制或补偿。

第二节开环控制和闭环控制自动控制有两种基本的控制方式：开环控制和闭环控制。

与这两种控制方式对应的系统分别称之为开环控制系统和闭环控制系统。

一、开环控制系统开环控制系统是指系统的输出端和输入端不存在反馈关系，系统的输出量对控制作用不发生影响的系统。

这种系统既不需要对输出量进行测量，也不需要将输出量反馈到输入端与输入量进行比较，控制装置与被控对象之间只有顺向作用，没有反向联系。

电加热系统的控制目标是，通过改变自耦变压器滑动端的位置，来改变电阻炉的温度，并使其恒定不变。

因为被控制的设备是电阻炉，被控量是电阻炉的温度，所以该系统可称为温度控制系统，如图1-1所示。

开环控制系统的优点是系统结构和控制过程简单，稳定性好，调试方便，成本低。

答：主要由测量与变送器、自动控制器、执行器、被控对象组成。

答：在自动控制系统中，将需要控制其工艺参数的生产设备或者机器叫被控对象。

生产过程中所要保持恒定的变量，在自动控制系统中称为被控变量。

工艺上希翼保持的被控变量即给定值。

具体实现控制作用的变量叫做控制变量。

答：系统的输出变量是被控变量，但是它经过测量元件和变送器后，又返回到系统的输入端，能够使原来的信号减弱的做法叫做负反馈。

负反馈在自动控制系统中的重要意义是当被控变量， y 受到干扰的影响而升高时，惟独负反馈才干使反馈信号升高，经过比较到控制器去的偏差信号将降低，此时控制器将发出信号而使控制阀的开度发生变化，变化的方向为负，从而使被控变量下降回到给定值，这样就达到了控制的目的。

Tsp - 干扰 T控制器执行器反应器x e p qZ温度测量变送被控对象：反应器被控变量：反应温度控制变量：冷却水流量：干扰变量 A、B 的流量、温度。

当被控变量反应温度上升后，反馈信号升高，经过比较使控制器的偏差信号 e 降低。

此时，控制器将发出信号而使控制阀的开度变大，加大冷却水流量，从而使被控变量下降到 S.P。

所以该温度控制系统是一个具有反馈的闭环系统。

当反应器的温度超过给定值时，温度控制器将比较的偏差经过控制运算后，输出控制信号使冷却水阀门开度增大，从而增大冷却水流量，使反应器内的温度降下来。

这样便可以通过控制作用克服干扰作用对被控变量的影响。

系统由一个平衡状态过渡到另一个平衡状态的过程，称为系统的过渡过程。

非周期衰减过程、衰减振荡过程、等幅振荡过程、发散振荡过程。

答：自动控制系统衰减振荡过渡过程的品质指标有最大偏差、衰减比、余差、过渡时间、振荡周期或者频率。

影响因素有被控对象的额性质，自动化装置的选择和调整。

描述对象特性的参数有放大系数K、时间常数 T、滞后时间г物理意义： K：反应的是对象处于稳定状态下的输出变化量和输入变化量之间的关系。

T：系统在受到阶跃输入作用后输出达到稳定值的 63.2%所需时间系统受到输入作用后，输出保持初始速度变化，达到稳定值所需时间。
