KHP123矿用带式输送机综合保护装置简介

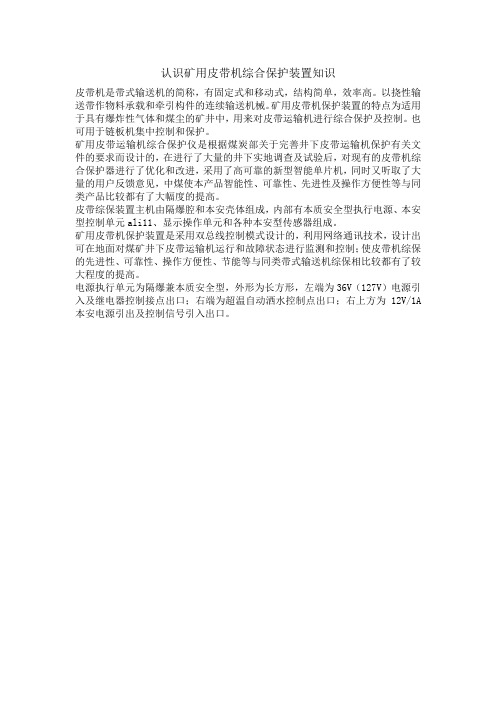

认识矿用皮带机综合保护装置知识
皮带机是带式输送机的简称，有固定式和移动式，结构简单，效率高。

以挠性输送带作物料承载和牵引构件的连续输送机械。

矿用皮带机保护装置的特点为适用于具有爆炸性气体和煤尘的矿井中，用来对皮带运输机进行综合保护及控制。

也可用于链板机集中控制和保护。

矿用皮带运输机综合保护仪是根据煤炭部关于完善井下皮带运输机保护有关文件的要求而设计的，在进行了大量的井下实地调查及试验后，对现有的皮带机综合保护器进行了优化和改进，采用了高可靠的新型智能单片机，同时又听取了大量的用户反馈意见，中煤使本产品智能性、可靠性、先进性及操作方便性等与同类产品比较都有了大幅度的提高。

皮带综保装置主机由隔爆腔和本安壳体组成，内部有本质安全型执行电源、本安型控制单元ali11、显示操作单元和各种本安型传感器组成。

矿用皮带机保护装置是采用双总线控制模式设计的，利用网络通讯技术，设计出可在地面对煤矿井下皮带运输机运行和故障状态进行监测和控制；使皮带机综保的先进性、可靠性、操作方便性、节能等与同类带式输送机综保相比较都有了较大程度的提高。

电源执行单元为隔爆兼本质安全型，外形为长方形，左端为36V（127V）电源引入及继电器控制接点出口；右端为超温自动洒水控制点出口；右上方为12V/1A 本安电源引出及控制信号引入出口。

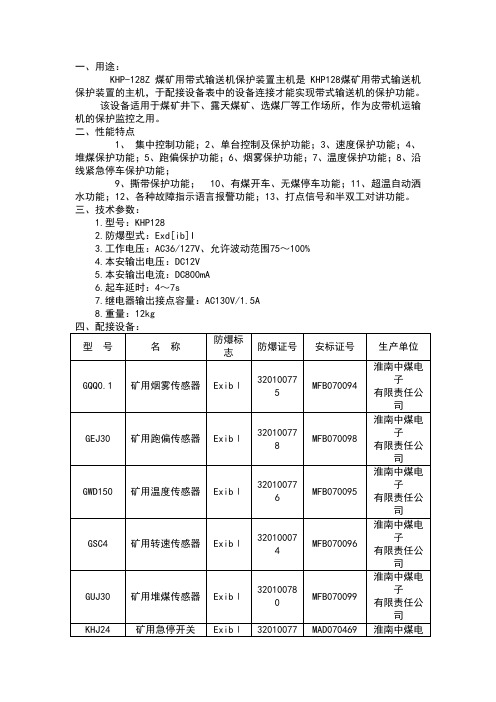

一、用途：KHP-128Z煤矿用带式输送机保护装置主机是KHP128煤矿用带式输送机保护装置的主机，于配接设备表中的设备连接才能实现带式输送机的保护功能。

该设备适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为皮带机运输机的保护监控之用。

二、性能特点1、集中控制功能；2、单台控制及保护功能；3、速度保护功能；4、堆煤保护功能；5、跑偏保护功能；6、烟雾保护功能；7、温度保护功能；8、沿线紧急停车保护功能；9、撕带保护功能； 10、有煤开车、无煤停车功能；11、超温自动洒水功能；12、各种故障指示语言报警功能；13、打点信号和半双工对讲功能。

三、技术参数：1.型号：KHP1282.防爆型式：Exd[ib]I3.工作电压：AC36/127V、允许波动范围75～100%4.本安输出电压：DC12V5.本安输出电流：DC800mA6.起车延时：4～7s7.继电器输出接点容量：AC130V/1.5A8.重量：12kg四、配接设备：型号名称防爆标志防爆证号安标证号生产单位GQQ0.1 矿用烟雾传感器ExibⅠ320100775MFB070094淮南中煤电子有限责任公司GEJ30 矿用跑偏传感器ExibⅠ320100778MFB070098淮南中煤电子有限责任公司GWD150 矿用温度传感器ExibⅠ320100776MFB070095淮南中煤电子有限责任公司GSC4 矿用转速传感器ExibⅠ320100074MFB070096淮南中煤电子有限责任公司GUJ30 矿用堆煤传感器ExibⅠ32010078MFB070099淮南中煤电子有限责任公司KHJ24 矿用急停开关ExibⅠ32010077MAD070469 淮南中煤电9 子有限责任公司GVY200 矿用撕裂传感器ExibⅠ320100777MFB070097淮南中煤电子有限责任公司GAD10 矿用张力传感器ExibⅠ320100479MFB100194淮南中煤电子有限责任公司。

带式输送机安全保护装置一、打滑、低速、断带保护装置打滑、低速、断带保护装置又叫做防滑保护装置，它的作用是带式输送机在运转过程中发生胶带与驱动滚筒打滑、机头导向滚筒转速降低和断带事故时控制带式输送机停机，从而避免胶带着火等恶性事故的发生。

有的带式输送机使用专用控制箱及其附属装置实现打滑、低速、断带保护。

二、防跑偏保护装置带式输送机实现防跑偏保护的方法和装置主要有：（一）设置前倾侧托辊。

有些带式输送机在固定托辊架的结构中（储带仓上部槽型托辊）将两侧托辊向输送带运行方向偏斜安装2°~3°，由于两侧托辊有水平方向的倾角，使输送带在托辊上有沿轴向产生相对滑动的趋势，这样两侧托辊给输送带一个向内的横向推力。

当输送带位于正中时，输送带两边所受的力平衡。

当输送带偏向一边时，则输送带这边所受的横向力大于另一边，因而使输送带又回复到正中位置。

由于倾角较小，横向推力不大，所以这种结构调整跑偏的方法只对跑偏力不大的情况有效。

（二）采用双锥型滚筒。

双锥型滚筒就是中间直径大、两边直径小的滚筒，其锥度一般为1/100，能有效防止输送带在滚筒上的跑偏。

（三）采用行程开关式防跑偏保护装置。

带式输送机大多采用行程开关式防跑偏保护装置，它由防跑偏传感器和控制箱组成。

当胶带跑偏时，胶带将立辊推向外侧，使传感器的动触头和固定触头接触，控制箱控制带式输送机断电停车。

三、堆煤保护装置堆煤保护装置又叫煤位保护装置，通常安装在胶带与刮板输送机搭接处、煤仓上口或两部带式输送机搭接处，是为防止堆煤压机头烧电机而设置的一种保护。

当发生堆煤时，堆煤保护装置控制带式输送机停机。

使用时应保证正常落煤，机器振动、滴水、煤尘积聚时不误动作，大块煤矸石撞击不能使其损坏。

堆煤保护装置主要有碳极式堆煤保护装置和偏摆式堆煤保护装置。

四、防撕裂保护装置防撕裂保护装置是由防撕裂传感器和控制箱构成的。

防撕裂传感器通常安装在给煤机前方几米处的上胶带下方其作用就是当带式输送机发生胶带纵向撕裂事故时，及时控制带式输送机停机，防止事故扩大。

带式输送机“十三大保护装置”安装标准目录1.防跑偏保护装置 (1)2.防撕裂保护 (2)3.防打滑保护装置 (2)4.堵塞保护装置 (3)5.烟雾保护装置 (4)6.超温自动洒水保护装置 (4)7.沿线急停闭锁保护装置 (5)8.防逆止和制动装置 (6)9.张紧力下降保护装置 (6)10.逆止制动装置 (7)11.欠电压过电流保护 (7)12.沿线保护装置 (8)13.局部过载保护 (8)1.防跑偏保护装置防跑偏保护装置在输送带发生跑偏时，应能使输送带自动纠偏；在严重跑偏时，应能使输送机自动停机。

防跑偏保护装置安装应符合下列规定：(1)防跑偏保护应成对使用，左右对称安装，摆杆向里有倾角，距托辐外边缘不超20mm o(2)带式输送机机头、机尾IOm〜15m范围内应各安装1组跑偏保护。

输送机长度超过300m时，中间段至少设置一组防跑偏保护装置。

(3)带式输送机有坡度变化或拐弯时,应在变坡或拐弯位置各安装1组防跑偏保护装置。

(4)自动纠偏装置安装在主要带式输送机上的间隔应为上胶带50m一组、下胶带IOOm一组，其他可参照执行，纠偏装置须用夹板或螺栓可靠固定。

(5)防跑偏保护装置应用支架安装在带式输送机大架或纵梁上，严禁使用铁丝捆绑，胶带跑偏且推动传感器的导杆偏离中心线15°±5°时，跑偏开关应动作，并应发出跑偏语音报警；当延时2s后仍处于跑偏状态时，保护装置主机应自动切断电源。

2.防撕裂保护皮带输送机的防撕裂保护装置旨在防止输送带在工作过程中发生撕裂，防止导致物料泄漏和设备故障。

以下是一些常见的皮带输送机防撕裂保护装置：撕裂检测器：安装在输送带上的撕裂检测器能够实时监测输送带的状态，一旦发现撕裂现象，就会发出警报信号或采取自动停机等措施，以避免进一步的损坏。

撕裂传感器：安装在输送带上的撕裂传感器能够感知到输送带的撕裂，并及时反馈给控制系统，触发预警或停机保护措施。

撕裂监控系统：通过在输送带两侧安装摄像头、激光等设备，实时监测输送带的撕裂情况，将数据传输给监控系统进行分析和处理，及时采取措施保护设备和人员安全。

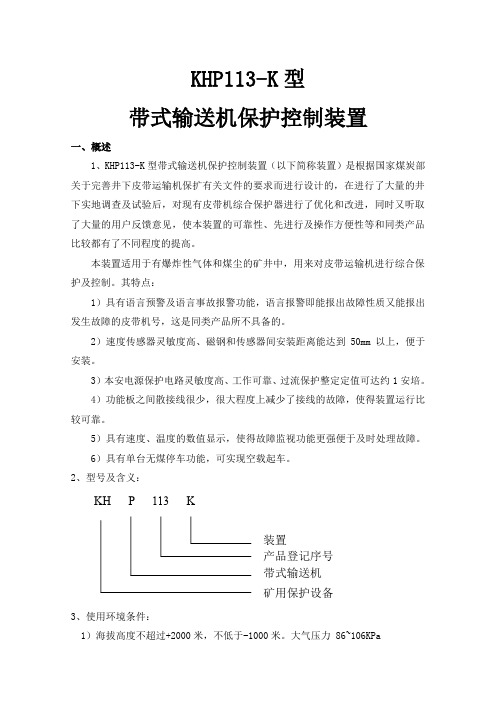

KHP113-K型带式输送机保护控制装置一、概述1、KHP113-K型带式输送机保护控制装置（以下简称装置）是根据国家煤炭部关于完善井下皮带运输机保扩有关文件的要求而进行设计的，在进行了大量的井下实地调查及试验后，对现有皮带机综合保护器进行了优化和改进，同时又听取了大量的用户反馈意见，使本装置的可靠性、先进行及操作方便性等和同类产品比较都有了不同程度的提高。

本装置适用于有爆炸性气体和煤尘的矿井中，用来对皮带运输机进行综合保护及控制。

其特点：1）具有语言预警及语言事故报警功能，语言报警即能报出故障性质又能报出发生故障的皮带机号，这是同类产品所不具备的。

2）速度传感器灵敏度高、磁钢和传感器间安装距离能达到50mm以上，便于安装。

3）本安电源保护电路灵敏度高、工作可靠、过流保护整定定值可达约1安培。

4）功能板之间散接线很少，很大程度上减少了接线的故障，使得装置运行比较可靠。

5）具有速度、温度的数值显示，使得故障监视功能更强便于及时处理故障。

6）具有单台无煤停车功能，可实现空载起车。

2、型号及含义：KH P 113 K装置产品登记序号带式输送机矿用保护设备3、使用环境条件：1）海拔高度不超过+2000米，不低于-1000米。

大气压力 86~106KPa2）环境温度-5℃~+40℃。

3）环境相对湿度不大于95%（25℃时）。

4）有爆炸性气体和煤尘的矿井中。

5）无强烈振动冲击的环境中。

6）无破坏金属和绝缘体材料的腐蚀性气体的环境中。

7）能防污水其他液体浸入的地方。

4、装置组成：装置组成表型号名称数量生产单位防爆标志防爆合格证安全标志准用证号KHP113-Z 带式输送机保护控制装置主机1淮南市国电能源设备有限责任公司Exd[ib]IGSH4（A）速度传感器 1 淮南市国电能源设备有限责任公司ExibIGWD100（A）温度传感器 1 同上ExibI GUJ30（A）堆煤传感器 1 同上ExibI GEJ30（A）跑偏传感器2台同上ExibI GQQ0.1(A) 烟雾传感器 1 同上ExibIKHJ0.5/12B(A) 矿用本质安全型急停报警开关4台同上ExibIGVD20(A) 撕裂传感器 1 同上ExibIDFB10/127 矿用防爆电磁阀 1 启东市创信电子有限公司ExdI5、执行标准：Q/GDNY01-2006二、结构特征和工作原理1、结构特征装置由隔爆兼本安型综保控制主机及各种本安型传感器组成。

KHP153-K煤矿用带式输送机保护控制装置使用说明书防爆合格证号：2082496安全标志编号：MCA080186安徽宝龙电器有限公司一、概述KHP153-K 煤矿用带式输送机保护控制装置（以下简称控制装置），是在本公司生产多年的煤矿井下皮带机综保产品的基础上，根据用户反馈意见和中煤总公司关于完善井下胶带输送机保护的有关文件要求进行完善而改型设计的，用于对煤矿井下胶带（刮板）机进行保护监控；利用先进的单片微机技术，对胶带运输系统进行实时监控，对胶带机运输系统实现集中控制和单台控制，配用本公司生产的GVY-2K 型胶带纵向撕裂传感器、速度传感器、烟雾传感器、温度传感器、煤位传感器、跑偏传感器、紧急停车开关、洒水装置等器件可实现低速、打滑、断带、煤位、跑偏、急停、胶带纵向撕裂、超温、烟雾等保护，并可在温度或烟雾保护停机的同时实现超温（烟雾）自动洒水降温。

本装置具有双电机拖动延时启停控制功能、台数显示和故障种类指示功能。

本装置具有声光报警、语言通讯、语言预警和语言事故报警功能，语言报警不但能报出故障性质，而且能报出发生故障的皮带机号，另外具有打点联络功能，通讯具有较好的抗背景噪声的能力，通讯声音清晰。

本控制装置还可以用于其它场合的带式运输系统的保护监控。

装置主机结构紧凑，性能可靠，安装使用方便。

二、产品执行标准、型号和基本参数2.1产品执行标准本产品除执行GB3836-2000《爆炸性气体环境用电气设备》，MT 872-2000《煤矿用带式输送机保护装置技术条件》和MT/T571.1-1996《煤矿用带式输送机电控系统》外，，同时执行Q/ABD05.1-2007《KHP153-K 煤矿用带式输送机保护控制装置》企业标准。

2.2保护控制装置系统构成和防爆型式及标志保护控制装置系统由：KHP153-Z 煤矿用带式输送机保护控制装置控制箱（以下简称控制箱）及配套传感器组成。

KHP153-Z 控制箱防爆型式为：矿用隔爆兼本质安全型，标志：Exd[ib]I 。

皮带运输机综合保护装置一、概述近年来,随着煤矿生产控制系统的不断发展，系统中各种设备的保护装置也在日趋完善。

矿用隔爆兼本质安全型胶带运输机集控保护装置,主要用于对煤矿胶带机运输系统进行集中控制或单控；通过配用不同的传感器来实现低速、打滑、断带、煤位、跑偏、急停、胶带纵向撕裂、温度、烟雾等保护。

本装置具有多种启停控制方式和显示.集控联络信号和各配置传感器均为本质安全型.整套装置结构紧凑，性能可靠，安装使用方便. 主要使用于井下有甲烷、煤尘等爆炸危险环境、井底车场、进风巷道、斜巷、运输巷道等场合；也可用于矿山洗煤厂、港口、码头、钢铁厂、水泥厂等有胶带输送机的场合。

二、系统组成本装置主要由以下各部分组成：速度传感器：它是一种将胶带的运行速度检测出来，变成电脉冲信号输送给保护装置，使装置能够根据速度大小来确定运行状态，可同时解决胶带低速运转、打滑和断带等问题的智能传感器。

煤位传感器：它是通过两电极导通,经引线将煤位反应给保护装置,当传感器倾斜到一定角度时,使胶带机停止运转,以免造成其它事故。

跑偏传感器：跑偏传感器是胶带输送机的主要保护装置之一。

其常态为断开状态，动作时闭合。

急停开关：它是通过拉线来使设备立即停止的一种保护装置。

胶带纵向撕裂传感器：主要用于井下胶带输送机的胶带纵向撕裂保护。

它通常和跑偏开关、急停开关及煤位传感器配套使用，也可实现跑偏保护、沿线急停和煤位保护。

温度传感器：它是通过感触被测物的被测点温度,反应给保护装置,使装置停机保护。

烟雾传感器：它是利用传感元件输出电流的变化来探测烟雾的存在,使装置停机保护。

三、工作原理所有传感器信号（包括智能传感器）输入控制箱内，经单片机（或PLC）进行分析判断，发出控制指令，控制各种设备,并输出各种声光信号，使皮带机得到完善的保护。

四、各种传感器速度传感器：将两个磁缸分别装在皮带运输机滚筒和皮带托辊上，利用两个霍尔传感器将滚筒和托辊的转速分别传送给单片机系统，经系统判断，输出、打滑、低速运行、断带等数字信号，经控制箱进一步处理，达到保护设备的目的。

90Q/RJ 淮南市润金工矿机电有限公司企业标准Q/RJ02-2013KHP-Z带式输送机综合保护装置主机2013-4-20发布2013-4-20实施淮南市润金工矿机电有限公司发布前言本标准在防爆和矿用安全方面严格遵守GB3836.1-2000 爆炸性气体环境用电气设备；第1部分：通用要求, GB3836.2-2000 爆炸性气体环境用电气设备；第2部分：隔爆型“d ” , GB3836.4-2000 爆炸性气体环境用电气设备；第4部分：本质安全型“i”的有关规定。

在技术内容上与MT209-1990《煤矿通信、检测、控制用电工电子产品通用技术要求》，MT210-1990《煤矿通信、检测、控制用电工电子产基本试验方法》，MT872－2006《煤矿用带式输送机保护装置技术条件》等煤炭行业的标准相一致。

本标准由淮南市润金工矿机电有限公司起草。

本标准主要起草人：陶瑞生代喜KHP-Z带式输送机综保装置主机1 范围本标准规定了KHP-Z带式输送机综合保护装置主机(以下简称主机)的基本技术要求、试验方法和检验规则及标志、包装、运输、储存等。

本标准适用于该主机，主机与转速、煤位、温度、跑偏、烟雾、急停、撕裂等传感器共同组成带式输送机的综合保护系统。

用于煤矿井下、露天煤矿、选煤厂等工作场所，作为带式输送机的保护监控之用。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB191－2000 包装储运图示标志GB3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求GB3836.2-2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.4-2000 爆炸性气体环境用电气设备第4部分：本质安全型“i”GB4208-2008 外壳防护等级（IP代码）GB/T2423.1-2001 电工电子产品环境试验第２部分：试验方法试验Ａ：低温GB/T2423.2-2001 电工电子产品环境试验第２部分：试验方法试验Ｂ：高温GB/T 2423.4-1993 电工电子产品基本环境试验规程试验Ｄb：交变湿热试验方法GB/T13384-1992 机电产品包装通用条件GB/T14048.1－2006 低压开关设备和控制设备第一部分：总则；MT 209-1990 煤矿通信、检测、控制用电工电子产品通用技术要求MT 210-1990 煤矿通讯、检测、控制用电工电子产品基本试验方法MT/T 154.2—1996 煤矿用电器设备产品型号编制方法和管理办法MT/T 287-92 煤矿信号设备通用技术条件MT872-2000 矿用带式输送机综合保护装置技术条件AQ1043-2007 矿用产品安全标志标识３产品分类3.1 型号KH P — Z主机安标序号带式输送机矿用保护设备3.2防爆型式：矿用隔爆兼本质安全型，防爆标志为Ｅxd[ib]I 3.3 技术参数3.3.1 额定输入电压: AC127/AC36V;3.3.2 最大工作电流：0.15A/0.5A;3.3.4继电器输出接点容量：127V/0.5A（36V/1A）;3.3.5总功率P＜12VA；3.4本安参数a.U0：DC12V I：550mA b. L：0.5mH C：0.1μFc.短路电流稳定值：20mAd.过流保护动作值：1A3.5外型尺寸：382mm×348mm×110mm3.6重量：12Kg3.7配接设备配接设备见附录A4 技术要求4.1 一般要求4.1.1主机应符合本标准及GB 3836.1-2000、GB 3836.2-2000、3836.4-2000、MT 872-2000等标准的有关规定要求，并按照规定程序批准的图样及文件制造，并应经国家防爆检验部门审查检验合格，取得防爆合格证。

KＨP-Z带式输送机综合保护装置主机执行标准:Q/RJ02-2013使用说明书淮南市润金工矿机电有限公司一、前言：我公司生产的ＫHＰ-Z带式输送机综合保护装置主机(以下简称综保)是根据国家煤矿安全规程和关于完善井下皮带运输机保护的有关文件的要求而进行设计的，在进行了大量的井下实地调查及试验后，对现有的皮带机综合保护器进行了优化和改进;同时听取了大量的用户反馈意见,使本装置的先进性、可靠性、操作方便性、节能等与同类产品相比较都有了较大程度的提高。

本装置的特点为适用于具有爆炸性气体和煤尘的矿井中,用来对皮带运输机(链板机)进行综合保护及控制。

也可用于链板机集中控制和保护;其特点：◆本电路选用了中大规模集成电路,使得系统功能强,控制更具灵活性,而且功能扩展方便,状态对位准确显示更直观。

◆语言报警即能报出故障性质又能报出发生故障的皮带机号,这是目前国内同类产品所不具备的。

◆除具有同类产品相同功能,如:“集控、手动控制、综合保护及通讯功能外,还增强了面板控制功能，使系统设置更加方便，集控、手动两种工作方式在面板可以直接设定。

◆自动洒水装置自成系统,不需电源亦可实现超温自动洒水。

◆配接压敏式撕裂传感器或纵撕传感器可对皮带撕裂或强力皮带因钢丝断裂而引起的皮带撕裂进行保护和预测。

◆本安电源配接烟雾传感器,防爆电磁阀，可实现自动防灭火。

◆结构合理，功能板之间连线极少,很大程度上减少接线的故障率。

二、适用的环境条件：●海拨高度不超过２000米。

不低于１0０0米。

大气压力80～１06Kpa。

●环境温度-5℃～+４0℃。

●环境相对湿度不大于95%(25℃时）。

●有爆炸性气体和煤尘的矿井中。

●无强烈振动冲击的环境中。

●无破坏金属和绝缘材料的腐蚀性气体的环境中。

●能防污水及其他液体浸入的地方。

●安装类别IＩI类。

●污染等级：３级。

三、型号及含义：ＫH P-－Z主机皮带综保设计序号综合保护矿用四、主要技术参数：4.１主机防爆型式：矿用隔爆兼本安型，标志:Eｘd[ｉb]l４.2各种传感器为矿用本安型,标志：Ｅｘibl4.3电器参数●额定输入电压:ＡC１27V或36V;●最高允许电压:AC14０V或ﻩ４0V；●本安输出最高开路电压:ＤC12Ｖ；●本安输出最大短路电流：DＣ4０0mA；过流保护整定值1A●本安输出外部允许分部电容：０．1μf/Ｋm;●本安输出外部允许分部电感:１mH/Km;●各传感器与主机间连接最大电缆长度不超过1500m。

KHP128矿用带式输送机综合保护装置KHP128矿用带式输送机综合保护装置简介:KHP128矿用带式输送机综合保护装置是根据煤炭部关于完善井下皮带运输机保护有关文件的要求而设计的，在进行了大量的井下实地调查及试验后，对现有的皮带机综合保护装置进行了优化和改进，采用了高可靠的新型智能单片机，同时又听取了大量的用户反馈意见，使本产品智能性、可靠性、先进性及操作方便性等与同类产品比较都有了大幅度的提高。

KHP128矿用带式输送机综合保护装置主要技术参数1、主机隔爆型式：矿用隔爆兼本质安全型。

2、各种传感器为矿用本质安全型，标志：ibI (150℃)。

3、电器参数：a、额定输入电压：AC220V,127Ｖ,３６Ｖ；b、电压允许波动：75%-110%；c、本安输出最高开路电压：ＤＣ１２Ｖ；d、本安输出最大短路电流：DC4mA；过流保护整定值1.2A；e、本安输出外部允许分布电容：0.1PF/KM；f、本安输出外部允许分布电感：1mh/KM；g、防爆标志：Exdibl(150℃)；h、继电器输出节点容量：AC36V/5A；i、速度、温度、烟雾传感器为有源器件，其额定电压为12 V，静态电流小于180mA,最大动作电流小于220mA；其余传感器为无源器件，其动作时电流不大于5mA（包括煤位、跑偏、急停、撕带传感器）；j、集中控制信号小于12V，0.5mA；k、扬声器工作电压：12V，电流30mA，输出功率小于2W；l、各传感器连线不超过1000米，集控线不超过1000米，分布电容小于0.1PF，分布电感小于1mH；m、组合参数：12V430mA。

（烟雾传感器、速度传感器、温度传感器）；n、本安电路最大短路电流：4mA；o、本产品外形尺寸：320×120×330；重量小于15KG；p、集中控制台数：8台。

KHP128矿用带式输送机综合保护装置功能及技术特征本产品具有集中控制和单机控制两种方式。
